JEEP RENEGADE 2018 Instructieboek (in Dutch)

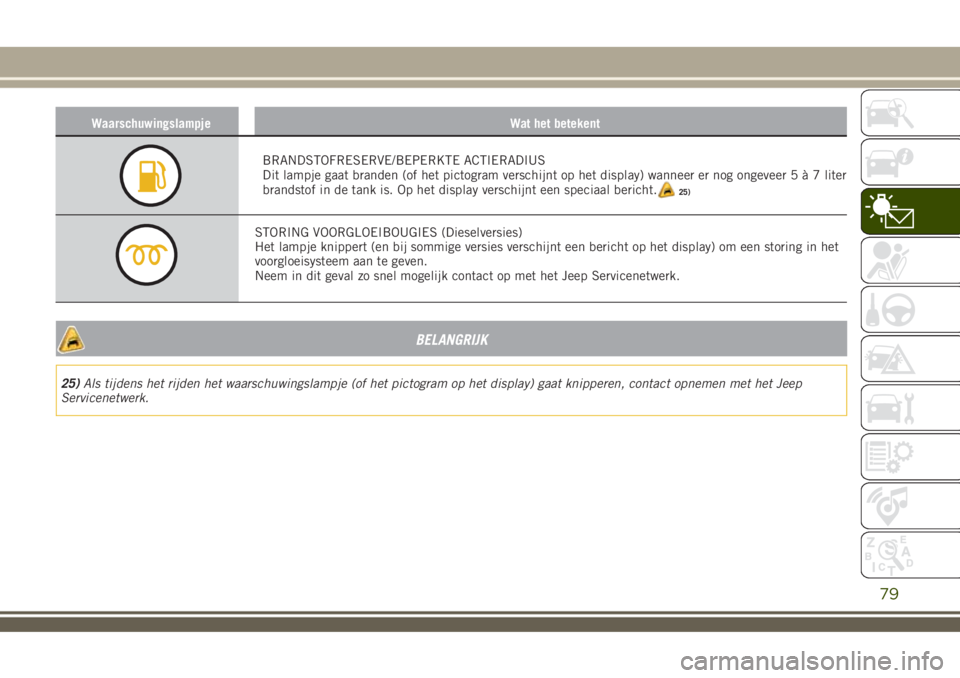

Waarschuwingslampje Wat het betekent
BRANDSTOFRESERVE/BEPERKTE ACTIERADIUS
Dit lampje gaat branden (of het pictogram verschijnt op het display) wanneer er nog ongeveer5à7liter
brandstof in de tank is. Op het display verschijnt een speciaal bericht.
STORING VOORGLOEIBOUGIES (Dieselversies)
Het lampje knippert (en bij sommige versies verschijnt een bericht op het display) om een storing in het
voorgloeisysteem aan te geven.
Neem in dit geval zo snel mogelijk contact op met het Jeep Servicenetwerk.
79
25)
BELANGRIJK
25)Als tijdens het rijden het waarschuwingslampje (of het pictogram op het display) gaat knipperen, contact opnemen met het Jeep
Servicenetwerk.

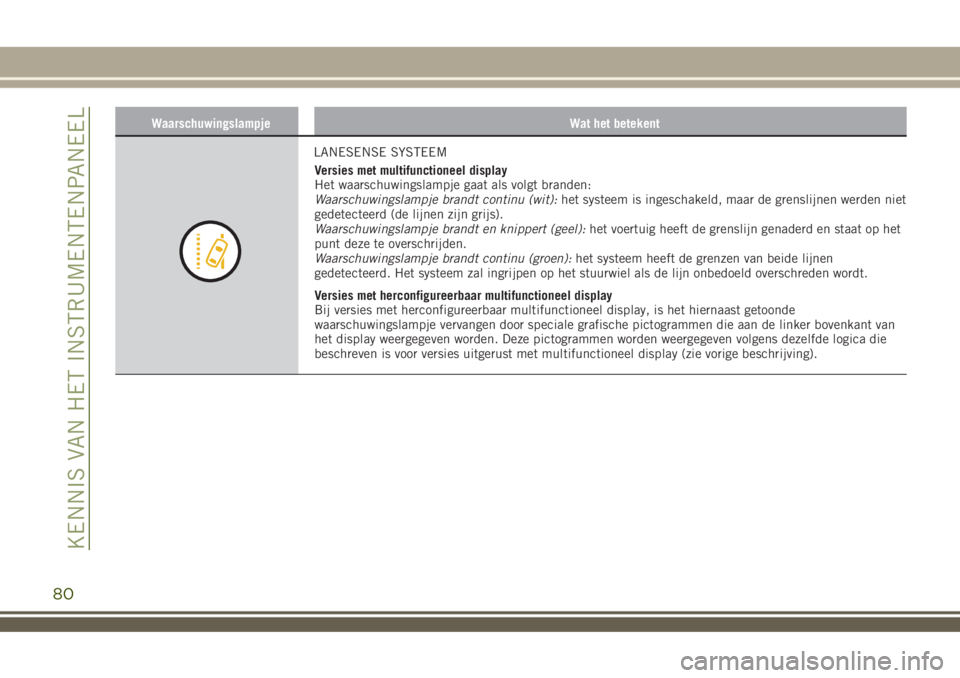

Waarschuwingslampje Wat het betekent
LANESENSE SYSTEEM
Versies met multifunctioneel display
Het waarschuwingslampje gaat als volgt branden:
Waarschuwingslampje brandt continu (wit):het systeem is ingeschakeld, maar de grenslijnen werden niet
gedetecteerd (de lijnen zijn grijs).
Waarschuwingslampje brandt en knippert (geel):het voertuig heeft de grenslijn genaderd en staat op het
punt deze te overschrijden.
Waarschuwingslampje brandt continu (groen):het systeem heeft de grenzen van beide lijnen
gedetecteerd. Het systeem zal ingrijpen op het stuurwiel als de lijn onbedoeld overschreden wordt.
Versies met herconfigureerbaar multifunctioneel display
Bij versies met herconfigureerbaar multifunctioneel display, is het hiernaast getoonde
waarschuwingslampje vervangen door speciale grafische pictogrammen die aan de linker bovenkant van
het display weergegeven worden. Deze pictogrammen worden weergegeven volgens dezelfde logica die
beschreven is voor versies uitgerust met multifunctioneel display (zie vorige beschrijving).
80
KENNIS VAN HET INSTRUMENTENPANEEL

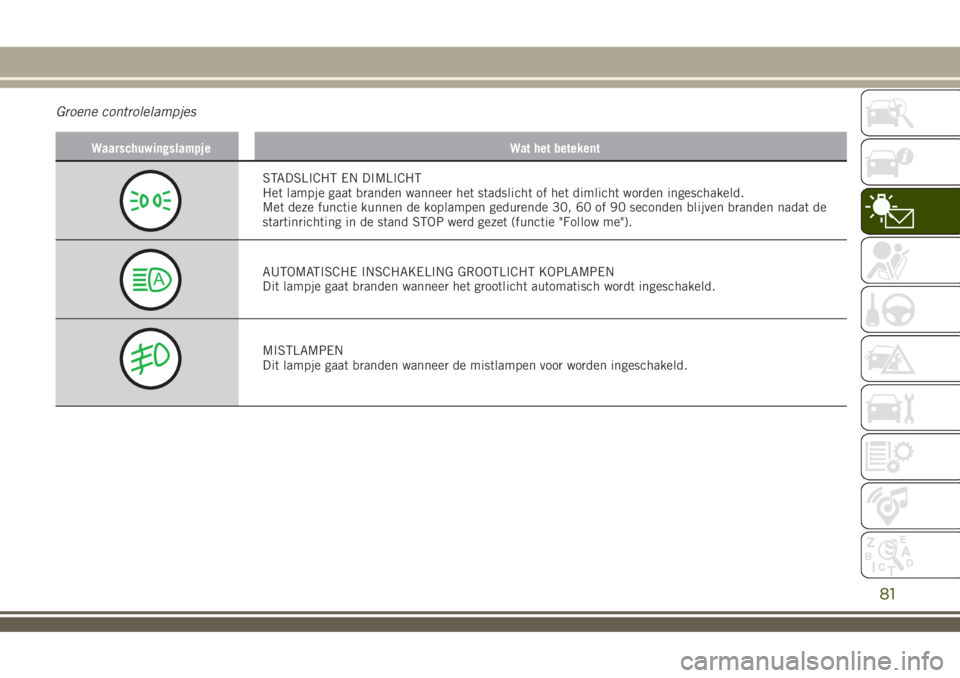

Groene controlelampjes
Waarschuwingslampje Wat het betekent
STADSLICHT EN DIMLICHT
Het lampje gaat branden wanneer het stadslicht of het dimlicht worden ingeschakeld.
Met deze functie kunnen de koplampen gedurende 30, 60 of 90 seconden blijven branden nadat de
startinrichting in de stand STOP werd gezet (functie "Follow me").
AUTOMATISCHE INSCHAKELING GROOTLICHT KOPLAMPEN
Dit lampje gaat branden wanneer het grootlicht automatisch wordt ingeschakeld.
MISTLAMPEN
Dit lampje gaat branden wanneer de mistlampen voor worden ingeschakeld.
81

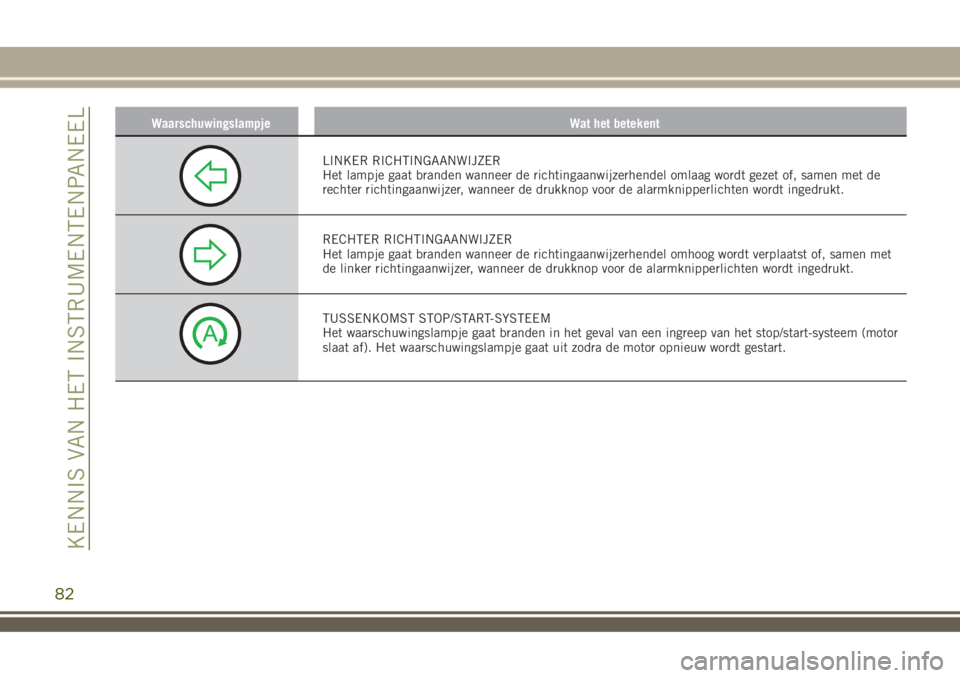

Waarschuwingslampje Wat het betekent
LINKER RICHTINGAANWIJZER
Het lampje gaat branden wanneer de richtingaanwijzerhendel omlaag wordt gezet of, samen met de
rechter richtingaanwijzer, wanneer de drukknop voor de alarmknipperlichten wordt ingedrukt.
RECHTER RICHTINGAANWIJZER
Het lampje gaat branden wanneer de richtingaanwijzerhendel omhoog wordt verplaatst of, samen met
de linker richtingaanwijzer, wanneer de drukknop voor de alarmknipperlichten wordt ingedrukt.
TUSSENKOMST STOP/START-SYSTEEM
Het waarschuwingslampje gaat branden in het geval van een ingreep van het stop/start-systeem (motor
slaat af). Het waarschuwingslampje gaat uit zodra de motor opnieuw wordt gestart.
82
KENNIS VAN HET INSTRUMENTENPANEEL

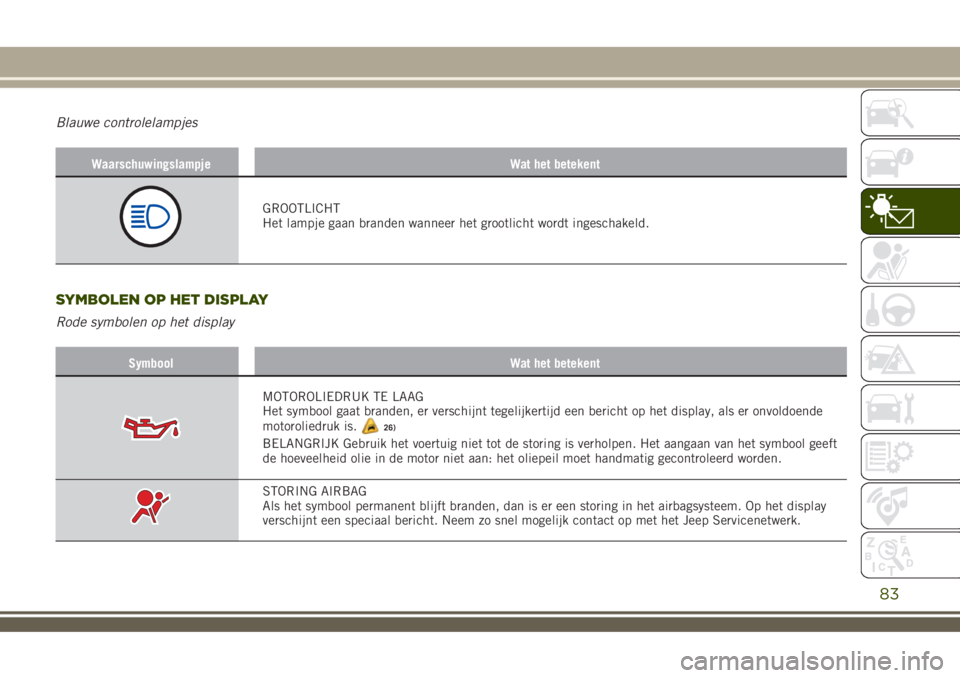

Blauwe controlelampjes
Waarschuwingslampje Wat het betekent
GROOTLICHT
Het lampje gaan branden wanneer het grootlicht wordt ingeschakeld.
SYMBOLEN OP HET DISPLAY
Rode symbolen op het display
Symbool Wat het betekent
MOTOROLIEDRUK TE LAAG
Het symbool gaat branden, er verschijnt tegelijkertijd een bericht op het display, als er onvoldoende
motoroliedruk is.
26)
BELANGRIJK Gebruik het voertuig niet tot de storing is verholpen. Het aangaan van het symbool geeft
de hoeveelheid olie in de motor niet aan: het oliepeil moet handmatig gecontroleerd worden.
STORING AIRBAG
Als het symbool permanent blijft branden, dan is er een storing in het airbagsysteem. Op het display
verschijnt een speciaal bericht. Neem zo snel mogelijk contact op met het Jeep Servicenetwerk.
83

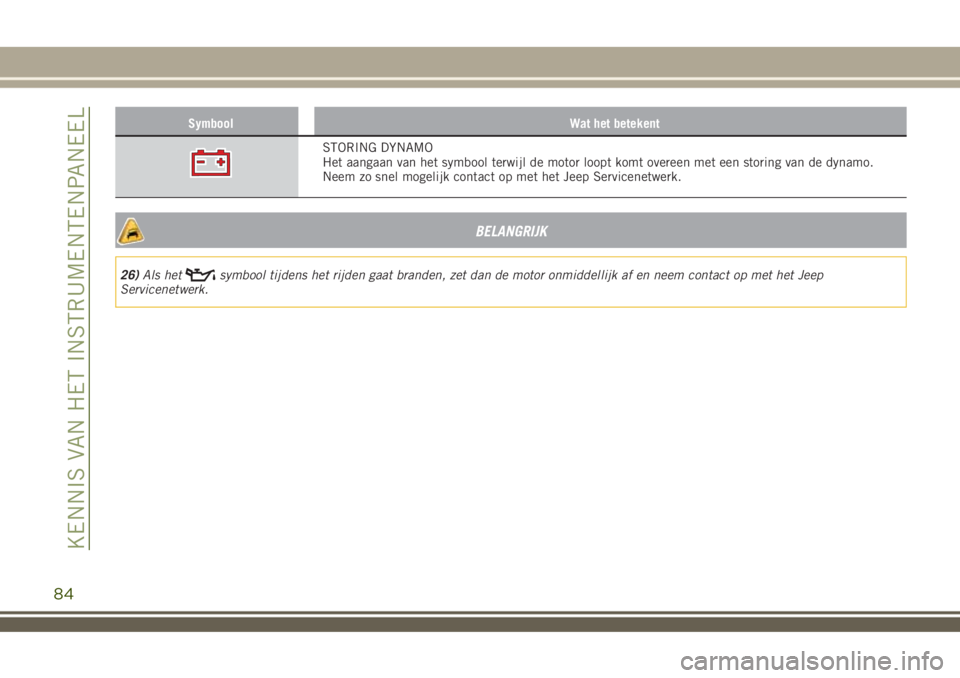

Symbool Wat het betekent
STORING DYNAMO
Het aangaan van het symbool terwijl de motor loopt komt overeen met een storing van de dynamo.
Neem zo snel mogelijk contact op met het Jeep Servicenetwerk.
BELANGRIJK
26)Als hetsymbool tijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met het Jeep
Servicenetwerk.
84
KENNIS VAN HET INSTRUMENTENPANEEL

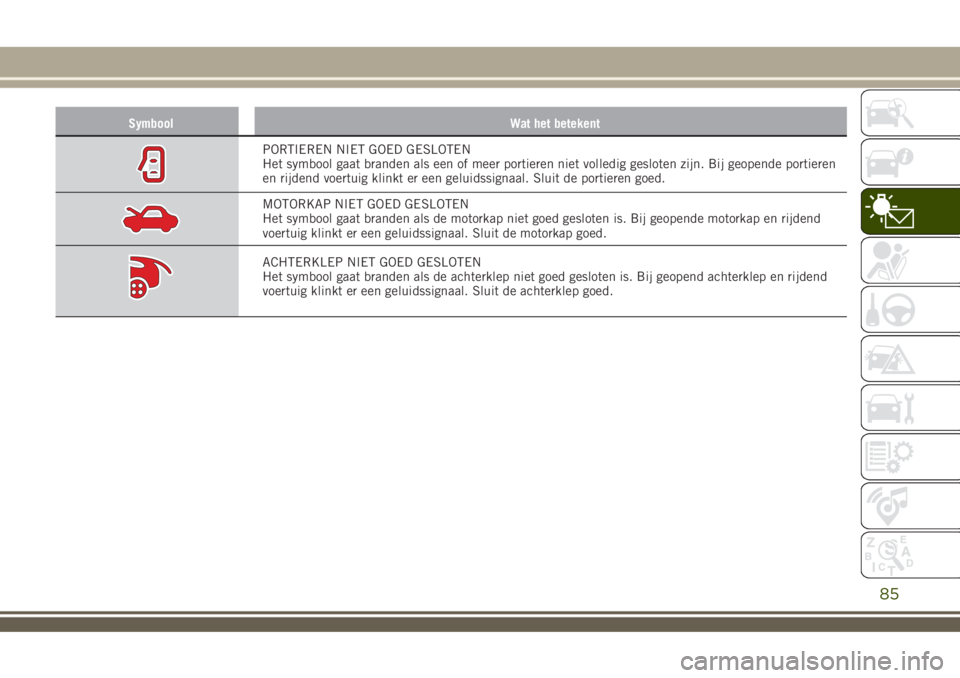

Symbool Wat het betekent
PORTIEREN NIET GOED GESLOTEN
Het symbool gaat branden als een of meer portieren niet volledig gesloten zijn. Bij geopende portieren
en rijdend voertuig klinkt er een geluidssignaal. Sluit de portieren goed.
MOTORKAP NIET GOED GESLOTEN
Het symbool gaat branden als de motorkap niet goed gesloten is. Bij geopende motorkap en rijdend
voertuig klinkt er een geluidssignaal. Sluit de motorkap goed.
ACHTERKLEP NIET GOED GESLOTEN
Het symbool gaat branden als de achterklep niet goed gesloten is. Bij geopend achterklep en rijdend
voertuig klinkt er een geluidssignaal. Sluit de achterklep goed.
85

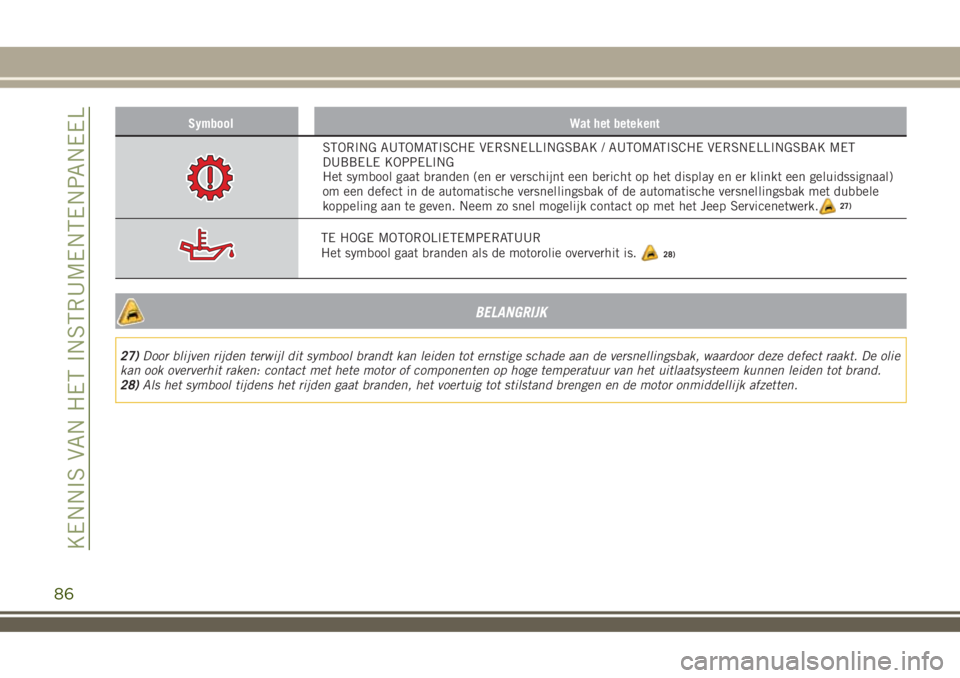

Symbool Wat het betekent
STORING AUTOMATISCHE VERSNELLINGSBAK / AUTOMATISCHE VERSNELLINGSBAK MET
DUBBELE KOPPELING
Het symbool gaat branden (en er verschijnt een bericht op het display en er klinkt een geluidssignaal)
om een defect in de automatische versnellingsbak of de automatische versnellingsbak met dubbele
koppeling aan te geven. Neem zo snel mogelijk contact op met het Jeep Servicenetwerk.
TE HOGE MOTOROLIETEMPERATUUR
Het symbool gaat branden als de motorolie oververhit is.28)
BELANGRIJK
27)Door blijven rijden terwijl dit symbool brandt kan leiden tot ernstige schade aan de versnellingsbak, waardoor deze defect raakt. De olie
kan ook oververhit raken: contact met hete motor of componenten op hoge temperatuur van het uitlaatsysteem kunnen leiden tot brand.
28)Als het symbool tijdens het rijden gaat branden, het voertuig tot stilstand brengen en de motor onmiddellijk afzetten.
86
KENNIS VAN HET INSTRUMENTENPANEEL
27)

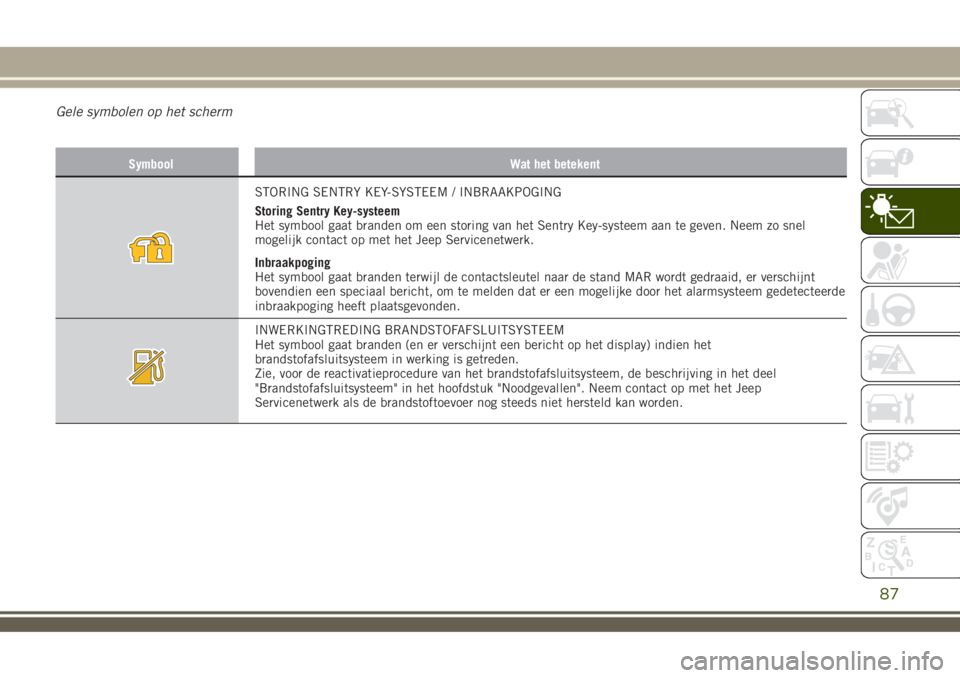

Gele symbolen op het scherm
Symbool Wat het betekent
STORING SENTRY KEY-SYSTEEM / INBRAAKPOGING
Storing Sentry Key-systeem
Het symbool gaat branden om een storing van het Sentry Key-systeem aan te geven. Neem zo snel
mogelijk contact op met het Jeep Servicenetwerk.
Inbraakpoging
Het symbool gaat branden terwijl de contactsleutel naar de stand MAR wordt gedraaid, er verschijnt
bovendien een speciaal bericht, om te melden dat er een mogelijke door het alarmsysteem gedetecteerde
inbraakpoging heeft plaatsgevonden.
INWERKINGTREDING BRANDSTOFAFSLUITSYSTEEM
Het symbool gaat branden (en er verschijnt een bericht op het display) indien het
brandstofafsluitsysteem in werking is getreden.
Zie, voor de reactivatieprocedure van het brandstofafsluitsysteem, de beschrijving in het deel
"Brandstofafsluitsysteem" in het hoofdstuk "Noodgevallen". Neem contact op met het Jeep
Servicenetwerk als de brandstoftoevoer nog steeds niet hersteld kan worden.
87

Symbool Wat het betekent
KANS OP GLAD WEGDEK
Het symbool gaat branden (en er verschijnt een speciaal bericht op het display) wanneer de
buitentemperatuur lager dan of gelijk is aan 3°C.
BELANGRIJK Indien er een storing is in de buitentemperatuursensor, worden de cijfers die de waarde
aangeven door streepjes vervangen.
STORING MOTOROLIEDRUKSENSOR
Het symbool gaat continu branden en er verschijnt een bericht op het display als er een storing van de
motoroliedruksensor is.
LPG-BRANDSTOFRESERVE
Het symbool gaat branden als de resterende hoeveelheid LPG in de tank minder dan 1/5 van de
tankinhoud bedraagt. In dit geval moet u LPG tanken.
88
KENNIS VAN HET INSTRUMENTENPANEEL
