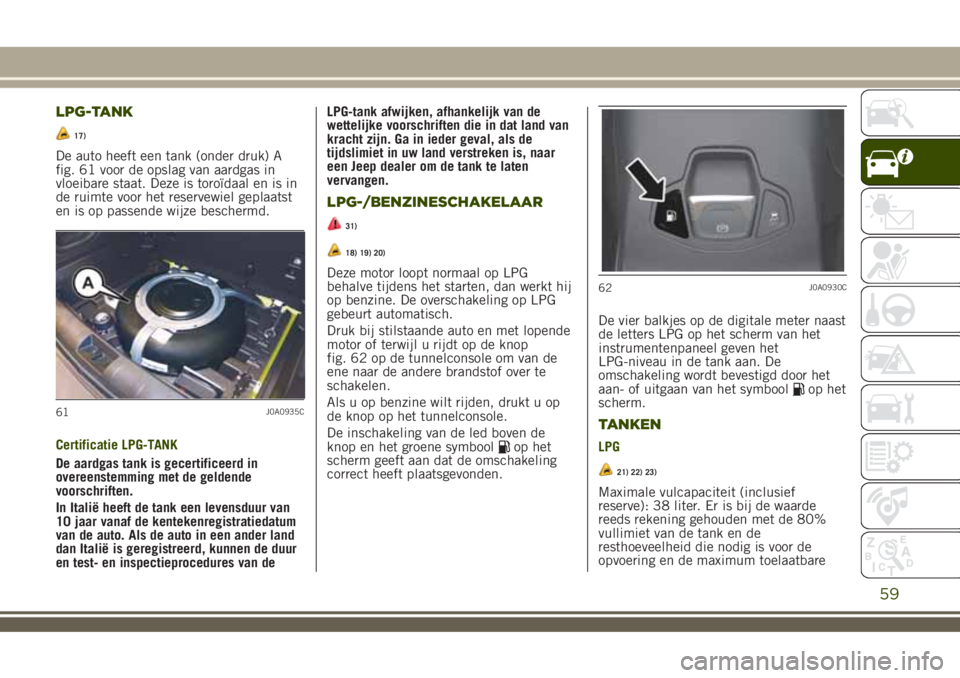

LPG-TANK
17)
De auto heeft een tank (onder druk) A
fig. 61 voor de opslag van aardgas in
vloeibare staat. Deze is toroïdaal en is in
de ruimte voor het reservewiel geplaatst
en is op passende wijze beschermd.
Certificatie LPG-TANK
De aardgas tank is gecertificeerd in
overeenstemming met de geldende
voorschriften.
In Italië heeft de tank een levensduur van
10 jaar vanaf de kentekenregistratiedatum
van de auto. Als de auto in een ander land
dan Italië is geregistreerd, kunnen de duur
en test- en inspectieprocedures van deLPG-tank afwijken, afhankelijk van de
wettelijke voorschriften die in dat land van
kracht zijn. Ga in ieder geval, als de
tijdslimiet in uw land verstreken is, naar
een Jeep dealer om de tank te laten
vervangen.
LPG-/BENZINESCHAKELAAR
31)
18) 19) 20)
Deze motor loopt normaal op LPG
behalve tijdens het starten, dan werkt hij
op benzine. De overschakeling op LPG
gebeurt automatisch.
Druk bij stilstaande auto en met lopende
motor of terwijl u rijdt op de knop
fig. 62 op de tunnelconsole om van de
ene naar de andere brandstof over te
schakelen.
Als u op benzine wilt rijden, drukt u op
de knop op het tunnelconsole.
De inschakeling van de led boven de
knop en het groene symbool
op het
scherm geeft aan dat de omschakeling
correct heeft plaatsgevonden.De vier balkjes op de digitale meter naast
de letters LPG op het scherm van het
instrumentenpaneel geven het
LPG-niveau in de tank aan. De
omschakeling wordt bevestigd door het
aan- of uitgaan van het symbool
op het
scherm.
TANKEN
LPG
21) 22) 23)
Maximale vulcapaciteit (inclusief
reserve): 38 liter. Er is bij de waarde
reeds rekening gehouden met de 80%
vullimiet van de tank en de
resthoeveelheid die nodig is voor de
opvoering en de maximum toelaatbare
61J0A0935C
62J0A0930C
59

vulinhoud.Bovendien kan deze
maximuminhoud, na herhaaldelijk tanken,
afwijken wegens verschillen tussen de
toevoerdrukwaarden bij de tankstations,
pompen met verschillende toevoer-/
blokkeringswaarden, of een tank die niet
helemaal leeg is.
BELANGRIJK Om een inconsistente
weergave van de LPG-meter op het
instrumentenpaneel te voorkomen, is het
raadzaam om bij elke tankbeurt minstens
10 liter te tanken.
60
WEGWIJS IN UW AUTO
BELANGRIJK
29)Let wel dat in sommige landen
(inclusief Italië) wettelijke beperkingen
gelden voor het parkeren/stallen van auto's
die rijden op gas dat dichter is dan
zuurstof; LPG valt onder deze categorie.
30)Als er gaslucht wordt waargenomen,
schakel dan over van werking op LPG naar
werking op benzine en ga onmiddellijk
naar een Jeep Servicenetwerk om de auto
te laten controleren en eventuele
systeemstoringen uit te sluiten.
31)Schakel niet om tussen de twee
werkingsmethodes tijdens het starten van
de motor.32)Wijzigingen of reparaties aan het
brandstoftoevoersysteem die niet correct
zijn uitgevoerd en waarbij geen rekening
wordt gehouden met de technische
systeemgegevens, kunnen storingen van
de werking en zelfs brand tot gevolg
hebben.
BELANGRIJK
14)Het systeem werkt op temperaturen
tussen -20°C en 100°C.
15)De auto is uitgerust met een gasvormig
LPG inspuitsysteem dat speciaal
ontworpen is voor deze auto: daarom is het
absoluut verboden de configuratie van het
systeem of de componenten ervan te
wijzigen. Het gebruik van andere
componenten of materialen zou kunnen
leiden tot een slechte werking en
verminderde veiligheid; neem dus in geval
van problemen altijd contact op met het
Jeep Servicenetwerk. Wanneer de auto
gesleept of opgekrikt wordt, de
aanwijzingen in het instructieboek in de
paragraaf "Slepen van de auto" opvolgen
om beschadigingen aan de onderdelen van
het gassysteem te voorkomen.16)Bij gebruik van een lakoven moet de
LPG-tank uit de auto verwijderd worden en
later weer worden gemonteerd bij het Jeep
Servicenetwerk.
17)Het wordt geadviseerd zo nu en dan
(minstens één keer elke zes maanden), de
LPG in de tank volledig op te maken en bij
de volgende tankbeurt te controleren of de
maximuminhoud van 38 liter (inclusief
reserve) (met een tolerantie van 2 liter)
niet overschreden wordt. Als het niveau de
38 liter (inclusief reserve) overschrijdt,
neem dan onmiddellijk contact op met het
Jeep Servicenetwerk.
18)Onafhankelijk van het laatst gebruikte
brandstoftoevoersysteem, zal het systeem
bij de volgende keer dat de motor gestart
wordt, na de aanvankelijke benzinefase,
automatisch overschakelen naar LPG.
19)Wanneer om omschakeling verzocht
wordt kan er een metaalachtig geluid van
de kleppen gehoord worden als deze het
circuit onder druk zetten. Bij de
omschakellogica zoals hierboven
beschreven, is een vertraging tussen het
tikkende geluid van de kleppen en het
uitgaan van het lampje op het
instrumentenpaneel volstrekt normaal.

61
20)In bijzondere
gebruiksomstandigheden, zoals starten en
de werking op LPG met een laag
propaangehalte bij lage
buitentemperaturen, kan het systeem
tijdelijk omschakelen naar de werking op
benzine, zonder dat er op het display een
indicatie verschijnt of een lampje gaat
branden. Als het LPG-peil in de tank laag
is, of als er hoge prestaties gevraagd
worden (bijv. inhalen, volgeladen voertuig,
steile hellingen) kan het systeem
automatisch omschakelen naar de werking
op benzine om het vereiste motorvermogen
te garanderen; het groene pictogram
op
het instrumentenpaneel gaat branden om
dit aan te geven. Wanneer bovengenoemde
omstandigheden niet langer aanwezig zijn,
keert het systeem automatisch terug naar
de werking op LPG en gaat het groene
symbool
uit. Om bovenbeschreven
automatische omschakeling te verkrijgen,
moet u zich ervan verzekeren dat er altijd
voldoende brandstof in de benzinetank zit.
21)Gebruik uitsluitend LPG voor
motorvoertuigen.
22)Het strikt verboden is om additieven in
LPG te gebruiken.23)Het wordt geadviseerd zo nu en dan
(minstens één keer elke zes maanden), de
LPG in de tank volledig op te maken en bij
de volgende tankbeurt te controleren of de
maximuminhoud van 38 liter (inclusief
reserve) (met een tolerantie van 2 liter)
niet overschreden wordt. Als het niveau de
38 liter (inclusief reserve) overschrijdt,
neem dan onmiddellijk contact op met het
Jeep Servicenetwerk.

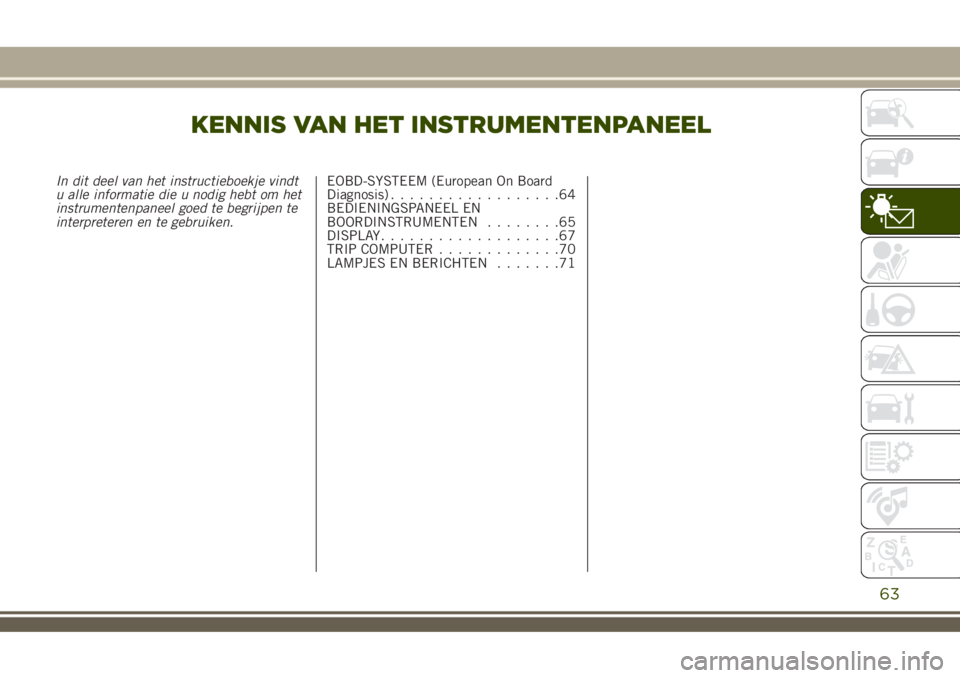

KENNIS VAN HET INSTRUMENTENPANEEL
In dit deel van het instructieboekje vindt
u alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen te
interpreteren en te gebruiken.EOBD-SYSTEEM (European On Board
Diagnosis)..................64
BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN........65
DISPLAY...................67
TRIP COMPUTER.............70
LAMPJES EN BERICHTEN.......71
63

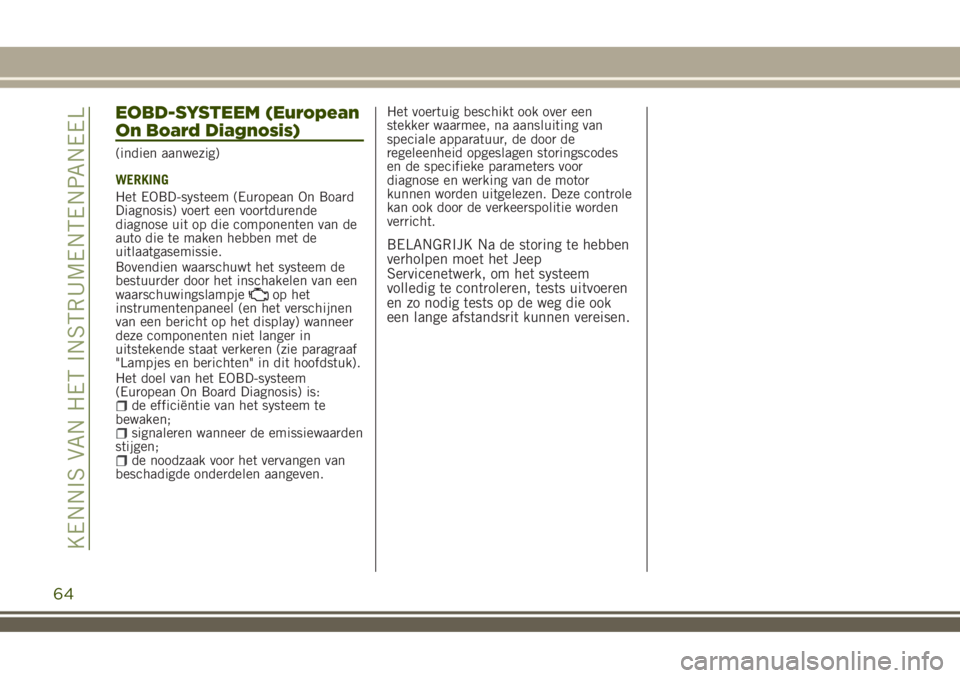

EOBD-SYSTEEM (European
On Board Diagnosis)
(indien aanwezig)
WERKING
Het EOBD-systeem (European On Board
Diagnosis) voert een voortdurende
diagnose uit op die componenten van de
auto die te maken hebben met de
uitlaatgasemissie.
Bovendien waarschuwt het systeem de
bestuurder door het inschakelen van een
waarschuwingslampje
op het
instrumentenpaneel (en het verschijnen
van een bericht op het display) wanneer
deze componenten niet langer in
uitstekende staat verkeren (zie paragraaf
"Lampjes en berichten" in dit hoofdstuk).
Het doel van het EOBD-systeem
(European On Board Diagnosis) is:
de efficiëntie van het systeem te
bewaken;
signaleren wanneer de emissiewaarden
stijgen;
de noodzaak voor het vervangen van
beschadigde onderdelen aangeven.Het voertuig beschikt ook over een
stekker waarmee, na aansluiting van
speciale apparatuur, de door de
regeleenheid opgeslagen storingscodes
en de specifieke parameters voor
diagnose en werking van de motor
kunnen worden uitgelezen. Deze controle
kan ook door de verkeerspolitie worden
verricht.
BELANGRIJK Na de storing te hebben
verholpen moet het Jeep
Servicenetwerk, om het systeem
volledig te controleren, tests uitvoeren
en zo nodig tests op de weg die ook
een lange afstandsrit kunnen vereisen.
64
KENNIS VAN HET INSTRUMENTENPANEEL

BEDIENINGSPANEEL EN BOORDINSTRUMENTEN
VERSIES MET MULTIFUNCTIONEEL DISPLAY
A. Motortoerentalmeter / B. Digitale koelvloeistofthermometer met maximumtemperatuurwaarschuwingslampje / C. Multifunctioneel
display / D. Digitale brandstofmeter met laag brandstofwaarschuwingslampje (de driehoek aan de rechter zijde van hetsymbool
duidt op de zijde van het voertuig waar de brandstofvuller zit) / E. Voertuigsnelheidsmeter (er is een lichtsensor in de
snelheidsmeter)
Waarschuwingslampje alleen aanwezig op Dieseluitvoeringen. Dieselversies zijn ook voorzien van de pictogrammenop
het display en de volledige schaal op de motortoerentalmeter is 6000 tpm.
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
63J0A0005C
65

VERSIES MET HERCONFIGUREERBAAR MULTIFUNCTIONEEL DISPLAY
A. Motortoerentalmeter / B. Digitale koelvloeistofthermometer / C. Herconfigureerbare multifunctionele display / D. Digitale
brandstofmeter (de driehoek aan de rechter zijde van hetsymbool duidt op de zijde van het voertuig waar de brandstofvuller zit) /
E. Voertuigsnelheidsmeter (er is een lichtsensor in de snelheidsmeter)
Waarschuwingslampje alleen aanwezig op Dieseluitvoeringen. Dieselversies zijn ook voorzien van de pictogrammenop
het display en de volledige schaal op de motortoerentalmeter is 6000 tpm.
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
64J0A0006C
66
KENNIS VAN HET INSTRUMENTENPANEEL

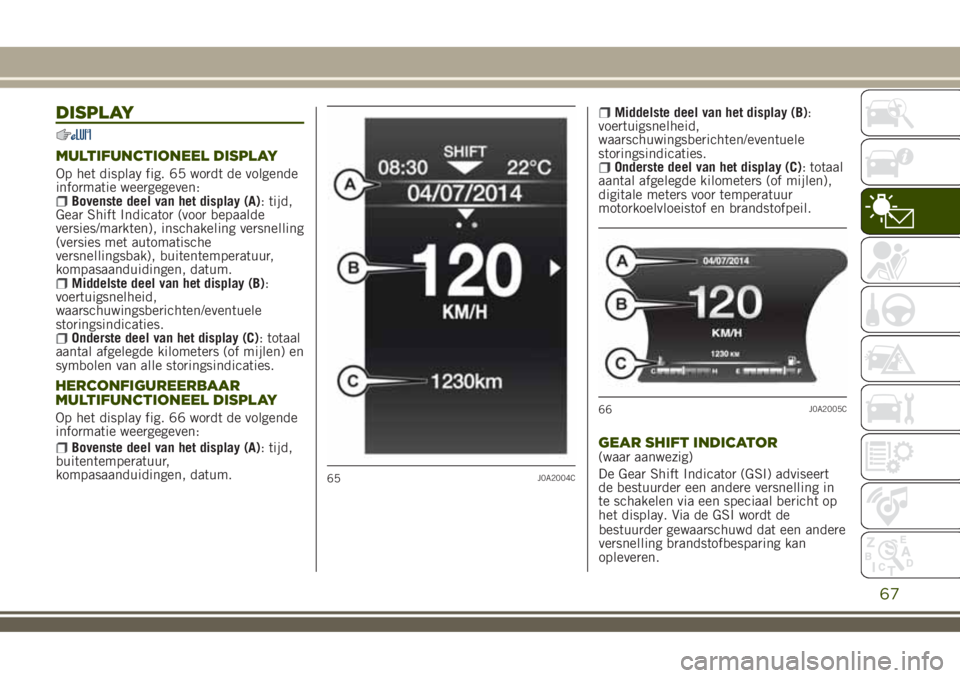

DISPLAY
MULTIFUNCTIONEEL DISPLAY
Op het display fig. 65 wordt de volgende
informatie weergegeven:
Bovenste deel van het display (A): tijd,
Gear Shift Indicator (voor bepaalde
versies/markten), inschakeling versnelling
(versies met automatische
versnellingsbak), buitentemperatuur,
kompasaanduidingen, datum.
Middelste deel van het display (B):
voertuigsnelheid,
waarschuwingsberichten/eventuele
storingsindicaties.
Onderste deel van het display (C): totaal
aantal afgelegde kilometers (of mijlen) en
symbolen van alle storingsindicaties.
HERCONFIGUREERBAAR
MULTIFUNCTIONEEL DISPLAY
Op het display fig. 66 wordt de volgende
informatie weergegeven:
Bovenste deel van het display (A): tijd,
buitentemperatuur,
kompasaanduidingen, datum.
Middelste deel van het display (B):
voertuigsnelheid,
waarschuwingsberichten/eventuele
storingsindicaties.
Onderste deel van het display (C): totaal
aantal afgelegde kilometers (of mijlen),
digitale meters voor temperatuur
motorkoelvloeistof en brandstofpeil.
GEAR SHIFT INDICATOR(waar aanwezig)
De Gear Shift Indicator (GSI) adviseert
de bestuurder een andere versnelling in
te schakelen via een speciaal bericht op
het display. Via de GSI wordt de
65J0A2004C
66J0A2005C
67
bestuurder gewaarschuwd dat een andere
versnelling brandstofbesparing kan
opleveren.

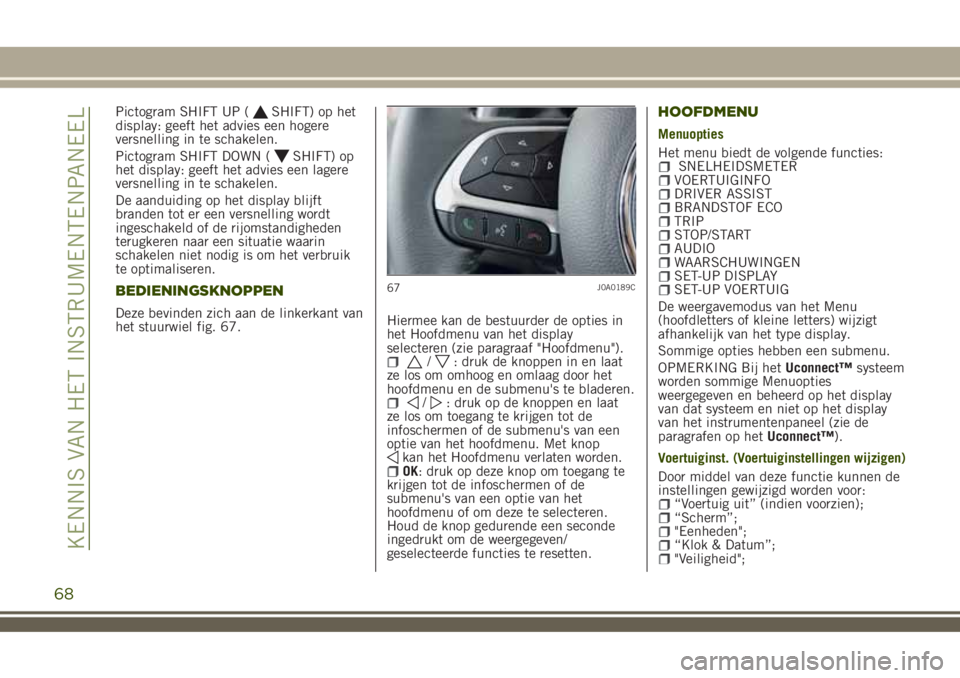

Pictogram SHIFT UP (SHIFT) op het
display: geeft het advies een hogere
versnelling in te schakelen.
Pictogram SHIFT DOWN (
SHIFT) op
het display: geeft het advies een lagere
versnelling in te schakelen.
De aanduiding op het display blijft
branden tot er een versnelling wordt
ingeschakeld of de rijomstandigheden
terugkeren naar een situatie waarin
schakelen niet nodig is om het verbruik
te optimaliseren.
BEDIENINGSKNOPPEN
Deze bevinden zich aan de linkerkant van
het stuurwiel fig. 67.Hiermee kan de bestuurder de opties in
het Hoofdmenu van het display
selecteren (zie paragraaf "Hoofdmenu").
/: druk de knoppen in en laat
ze los om omhoog en omlaag door het
hoofdmenu en de submenu's te bladeren.
/: druk op de knoppen en laat
ze los om toegang te krijgen tot de
infoschermen of de submenu's van een
optie van het hoofdmenu. Met knop
kan het Hoofdmenu verlaten worden.OK: druk op deze knop om toegang te
krijgen tot de infoschermen of de
submenu's van een optie van het
hoofdmenu of om deze te selecteren.
Houd de knop gedurende een seconde
ingedrukt om de weergegeven/
geselecteerde functies te resetten.
HOOFDMENU
Menuopties
Het menu biedt de volgende functies:
SNELHEIDSMETERVOERTUIGINFODRIVER ASSISTBRANDSTOF ECOTRIPSTOP/STARTAUDIOWAARSCHUWINGENSET-UP DISPLAYSET-UP VOERTUIG
De weergavemodus van het Menu
(hoofdletters of kleine letters) wijzigt
afhankelijk van het type display.
Sommige opties hebben een submenu.
OPMERKING Bij hetUconnect™systeem
worden sommige Menuopties
weergegeven en beheerd op het display
van dat systeem en niet op het display
van het instrumentenpaneel (zie de
paragrafen op hetUconnect™).
Voertuiginst. (Voertuiginstellingen wijzigen)
Door middel van deze functie kunnen de
instellingen gewijzigd worden voor:
“Voertuig uit” (indien voorzien);“Scherm”;"Eenheden";“Klok & Datum”;"Veiligheid";
67J0A0189C
68
KENNIS VAN HET INSTRUMENTENPANEEL
