JEEP RENEGADE 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)
Manufacturer: JEEP, Model Year: 2018, Model line: RENEGADE, Model: JEEP RENEGADE 2018Pages: 356, PDF Size: 6.03 MB
Page 11 of 356

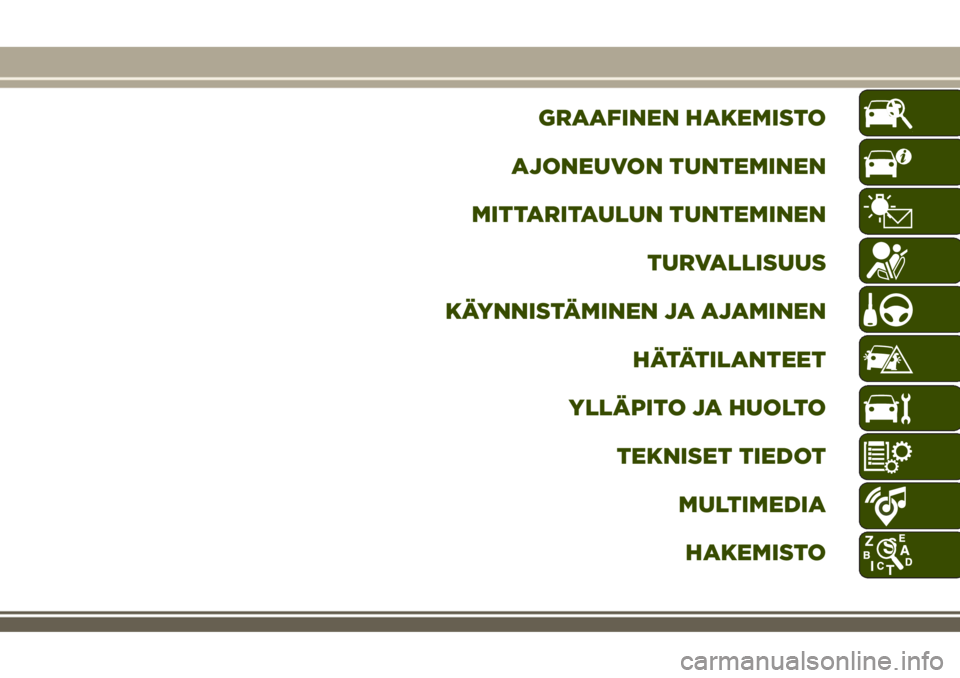

GRAAFINEN HAKEMISTO
AJONEUVON TUNTEMINEN
MITTARITAULUN TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN JA AJAMINEN
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
MULTIMEDIA
HAKEMISTO
Page 12 of 356
Page 13 of 356

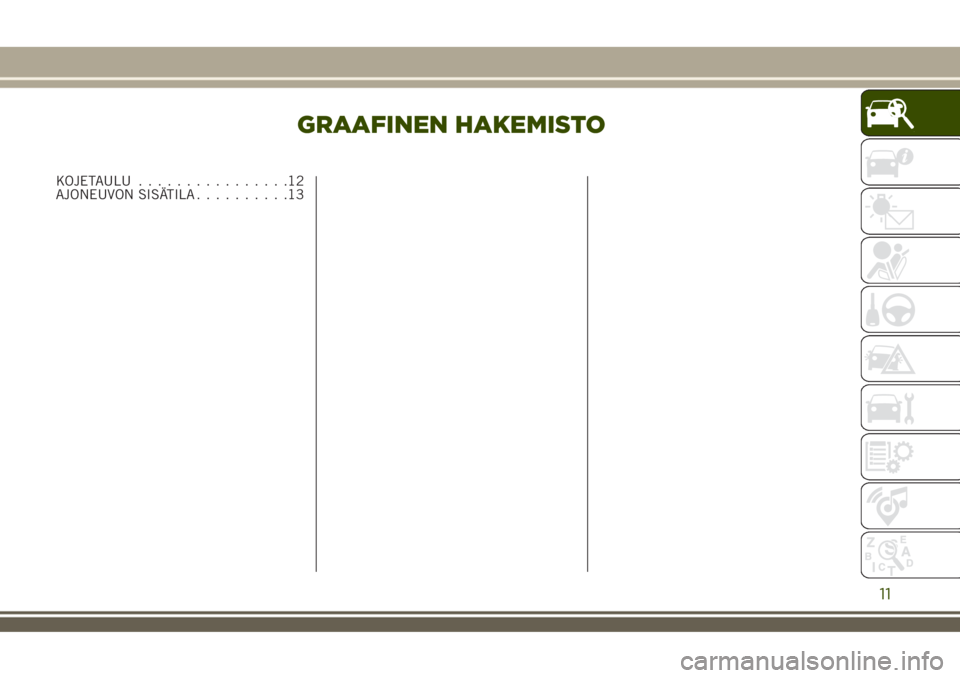

GRAAFINEN HAKEMISTO
KOJETAULU................12
AJONEUVON SISÄTILA..........13
11
Page 14 of 356

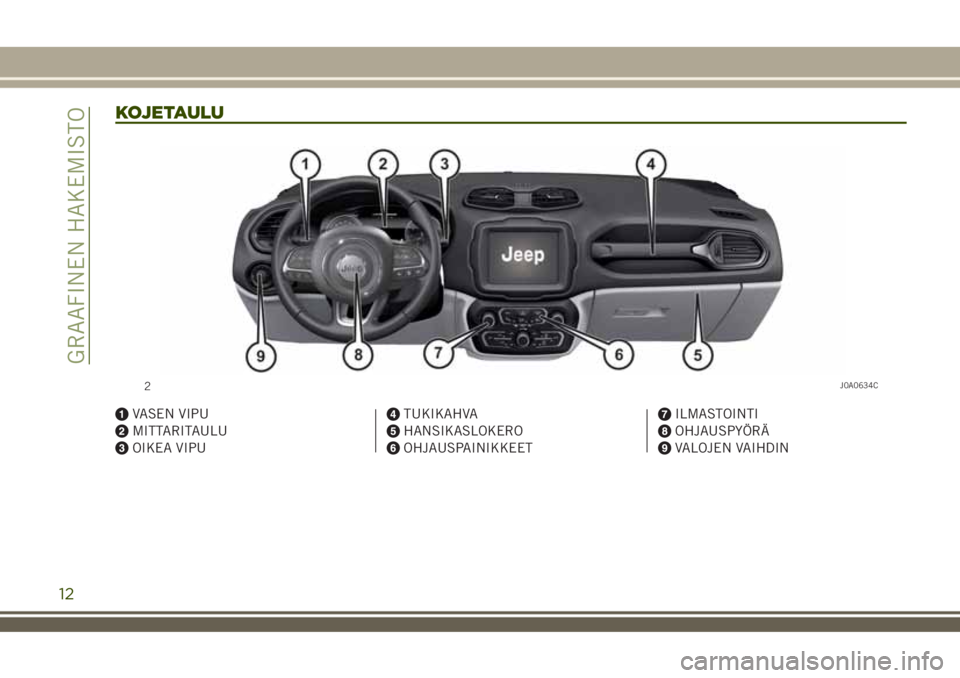

KOJETAULU
VASEN VIPU
MITTARITAULU
OIKEA VIPU
TUKIKAHVA
HANSIKASLOKERO
OHJAUSPAINIKKEET
ILMASTOINTI
OHJAUSPYÖRÄ
VALOJEN VAIHDIN
2J0A0634C
12
GRAAFINEN HAKEMISTO
Page 15 of 356

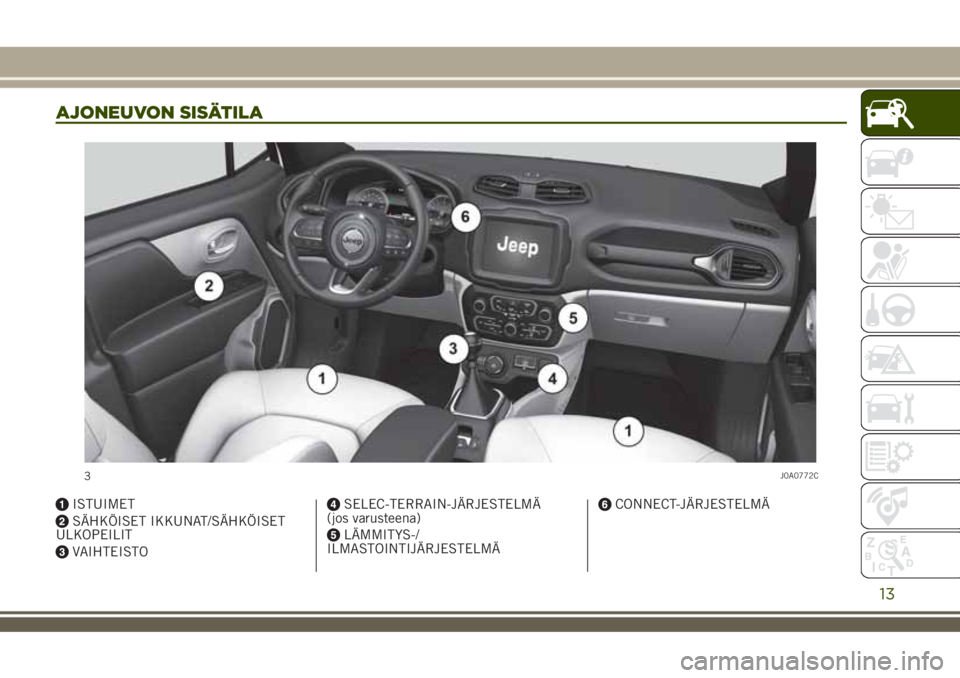

AJONEUVON SISÄTILA
ISTUIMET
SÄHKÖISET IKKUNAT/SÄHKÖISET
ULKOPEILIT
VAIHTEISTO
SELEC-TERRAIN-JÄRJESTELMÄ
(jos varusteena)
LÄMMITYS-/
ILMASTOINTIJÄRJESTELMÄ
CONNECT-JÄRJESTELMÄ
3J0A0772C
13
Page 16 of 356
Page 17 of 356
AJONEUVON TUNTEMINEN
Aloita tästä tarkempi tutustuminen
uuteen ajoneuvoosi.
Ohjekirjassa kuvataan selkeästi ja
suoraviivaisesti sen osat sekä toiminta.
Siksi suosittelemme lukemaan sitä
mukavasti ajoneuvossa istuen, jotta voit
heti tutustua ominaisuuksiin
käytännössä.AVAIMET..................16
KÄYNNISTYSJÄRJESTELMÄ......17
SENTRY KEY®...............19
HÄLYTIN..................20
OVET.....................21
ISTUIMET..................24
PÄÄTUKI..................27
OHJAUSPYÖRÄ..............27
TAUSTAPEILIT...............29
ULKOVALOT................30
SISÄVALOT.................34
TUULILASIN/TAKALASIN
PYYHKIMET................35
ILMASTOINTI...............38
LASINNOSTIMET.............44
SÄHKÖTOIMINEN AVATTAVA KATTO .45
AVATTAVA KATTO MySky.........47
KONEPEITTO................51
TAVARATILA................53
NESTEKAASUJÄRJESTELMÄLLÄ
VARUSTETTU KOKOONPANO......55
15
Page 18 of 356
AVAIMET
AVAIN KAUKOSÄÄTIMELLÄ
1)1)1)
Avaimen metallikieli A kuva 4 aktivoi:käynnistysjärjestelmä;oven lukon.
Metallikieli avataan ja suljetaan
painamalla painiketta B.
KÄYTTÄMINEN("Keyless Enter-N-Go" -järjestelmällä
varustetut versiot)
"Keyless Enter-N-Go" -järjestelmällä
varustetuissa versioissa ajoneuvonmukana tulee kaksi elektronista avainta
kuva 5.
Painamalla lyhyesti painiketta
: ovien
tai tavaratilan lukitus avataan, sisäiset
kattovalot sytytetään hetkellisesti ja
suuntavilkut vilkkuvat kaksi kertaa (jos
toiminto on käytössä).
Painamalla lyhyesti painiketta
: ovet ja
tavaratila lukitaan, sisäinen kattovalo
sammuu ja vilkkuvat kerran (jos toiminto
on käytössä).
Painamalla painiketta
: tavaratila
avataan etäältä (tavaratilan avaamiseksi
paina painiketta nopeasti kaksi kertaa).
Painamalla painiketta
: seisonta- ja
lähivalot voidaan sytyttää etäältä
enintään 90 sekunnin ajaksi.Painamalla uudelleen painiketta
tai
kun 90 sekuntia on kulunut, aiemmin
sytytetyt valot sammuvat (jos
pysäköintivalotoiminto on aktiivinen, sitä
ei kumota). Jos painiketta
painetaan
90 sekunnin umpeutuessa, lähi- ja
seisontavalot palavat vielä 30 sekuntia.
LISÄAVAINTEN TILAAMINEN
Jos tarvitaan uusi kauko-ohjaimella
varustettu avain tai elektroninen avain,
käänny Jeep-huoltoverkoston puoleen
ottamalla mukaan henkilötodistus ja
ajoneuvon omistusta koskevat asiakirjat.
HUOMIO
1)Paina painiketta B vain avain loitolla
kehosta, erityisesti silmistä, ja
huononevista materiaaleista (kuten
vaatteista). Älä jätä avainta valvomatta,
jotta vältetään erityisesti lasten suorittama
avaimen käsittely ja vahingossa tapahtuva
painikkeen painallus.
4J0A0181C
5J0A0315C
16
AJONEUVON TUNTEMINEN
Page 19 of 356
VAROITUS
1)Voimakkaat törmäykset voivat
vaurioittaa avaimen elektronisia osia. Jotta
avainten sisäiset elektroniset osat
toimisivat tehokkaasti, suojaa avaimet
auringonvalolta.
VAROITUS
1)Kauko-ohjaimen käytetyt paristot ovat
väärin hävitettyinä haitallisia ympäristölle.
Siksi ne on hävitettävä oikein voimassa
olevien määräysten mukaan tai
toimitettava Jeep-huoltoverkostolle, joka
huolehtii niiden hävittämisestä.
KÄYNNISTYSJÄRJESTELMÄ
2) 3) 6) 7)
MEKAANISELLA AVAIMELLA VARUSTETUT
VERSIOT
Avain voidaan kääntää kolmeen asentoon
kuva 6:
STOP: moottori on pysäytetty, avain
voidaan poistaa, ohjaus lukitaan (avain
poistettuna). Jotkin sähkölaitteet (kuten
ovien keskuslukitus, hälytin jne.) ovat
käytettävissä.
MAR: ajoasento. Kaikki sähkölaitteet
toimivat.
AVV: moottorin käynnistäminen.HUOMAUTUS Automaattivaihteistolla
varustetuissa versioissa käynnistysavain
voidaan poistaa vain vaihdevipu
P-asennossa (pysäköinti).
ELEKTRONISELLA AVAIMELLA VARUSTETUT
VERSIOT
(Keyless Enter-N-Go -järjestelmä)
Käynnistysjärjestelmän aktivoimiseksi
elektronisen avaimen on oltava
matkustamon sisällä.
Käynnistysjärjestelmä kuva 7 aktivoituu
myös, jos elektroninen avain on
tavaratilassa tai hattuhyllyllä.
Käynnistysjärjestelmällä on useita tiloja:
STOP: moottori pysäytetty, ohjauksen
lukitus. Jotkin sähkölaitteet (kuten ovien6J0A0021C
7J0A0022C
17
Page 20 of 356
keskuslukitus, hälytin jne.) ovat
käytettävissä.
MAR: ajoasento. Kaikki sähkölaitteet
toimivat. Tähän tilaan voidaan siirtyä
painamalla kerran käynnistysjärjestelmän
painiketta painamatta jarrupoljinta
(automaattivaihteistolla varustetut mallit)
tai kytkintä (manuaalivaihteistolla
varustetut mallit).
AVV: moottorin käynnistäminen.
Moottorin käynnistäminen (jos elektronisen
avaimen paristo on tyhjä): laita
elektronisen avaimen pyöristetty pää
(avaimen metallikielen vastakkainen pää)
käynnistyspainikkeen päälle ja paina
painiketta elektronisella avaimella.
Moottorin pysäyttäminen (jos elektronisen
avaimen paristo on tyhjä): paina
käynnistysjärjestelmän painiketta pitkään
tai paina sitä 3 kertaa peräkkäin
muutaman sekunnin sisällä.
HUOMIO Käynnistysjärjestelmä EI
aktivoidu, jos elektroninen avain on
tavaratilassa ja tavaratilan luukku on
auki.
HUOMIO Kun käynnistysjärjestelmä on
ollut MAR-asennossa 30 minuutin ajan
ajoneuvo paikallaan
(manuaalivaihteistolla varustetut mallit)
tai vaihdevipu on ollut P-asennossa
(pysäköinti) (automaattivaihteistolla
varustetut mallit) ja moottori onpysäytetty, käynnistysjärjestelmä siirtyy
automaattisesti STOP-asentoon.
HUOMAUTUS Jos laite ei toimi, kun
ajoneuvon virta sammutetaan, katso
luvun "Mittaritaulun tunteminen"
kohdasta "Näyttö", jos varusteena, ja ota
mahdollisimman pian yhteyttä
Jeep-huoltoverkostoon.
Katso moottorin käynnistämismenetelmä
luvun "Käynnistäminen ja ajaminen"
kohdasta "Moottorin käynnistäminen".
OHJAUKSEN LUKITUS
Päälle kytkeminen
Mekaanisella avaimella varustetut mallit:
virta-avain STOP-asennossa poista avain
ja käännä ohjauspyörää, kunnes se
lukittuu.
VAROITUS Ohjaus voidaan lukita vain,
kun virta-avain on poistettu virtalukosta
ja käännetty MAR-asennosta
STOP-asentoon.
Elektronisella avaimella varustetut mallit:
ohjaus lukitaan, kun kuljettajan ovi
avataan ja käynnistysjärjestelmän painike
on STOP-asennossa ja nopeus on alle
3 km/h.
Pois päältä kytkeminen
Mekaanisella avaimella varustetut mallit:
liikuta hieman ohjauspyörää ja käännä
avain MAR-asentoon.Elektronisella avaimella varustetut mallit:
ohjauksen lukitus vapautuu, kun
käynnistyspainiketta painetaan ja
elektroninen avain tunnistetaan.
VAROITUS Automaattivaihteistolla
varustetuissa versioissa, jotta avain
voidaan poistaa kätevästi, suositellaan
asettamaan vaihdevipu P-asentoon
vapauttaen jarrupoljin turvallisissa
olosuhteissa ja sammuttamaan sitten
ajoneuvo.
4) 5)
HUOMIO
2)Jos käynnistysjärjestelmää on sormeiltu
(esim. varkausyrityksen yhteydessä),
tarkistuta sen toiminta Jeep-
huoltoverkostolla ennen ajoon lähtöä.
3)Kun poistut ajoneuvosta, ota avain aina
mukaasi käyttölaitteiden tahattoman
käytön estämiseksi. Kytke myös
sähkökäsijarru. Älä koskaan jätä lapsia
yksin ajoneuvoon.
18
AJONEUVON TUNTEMINEN
