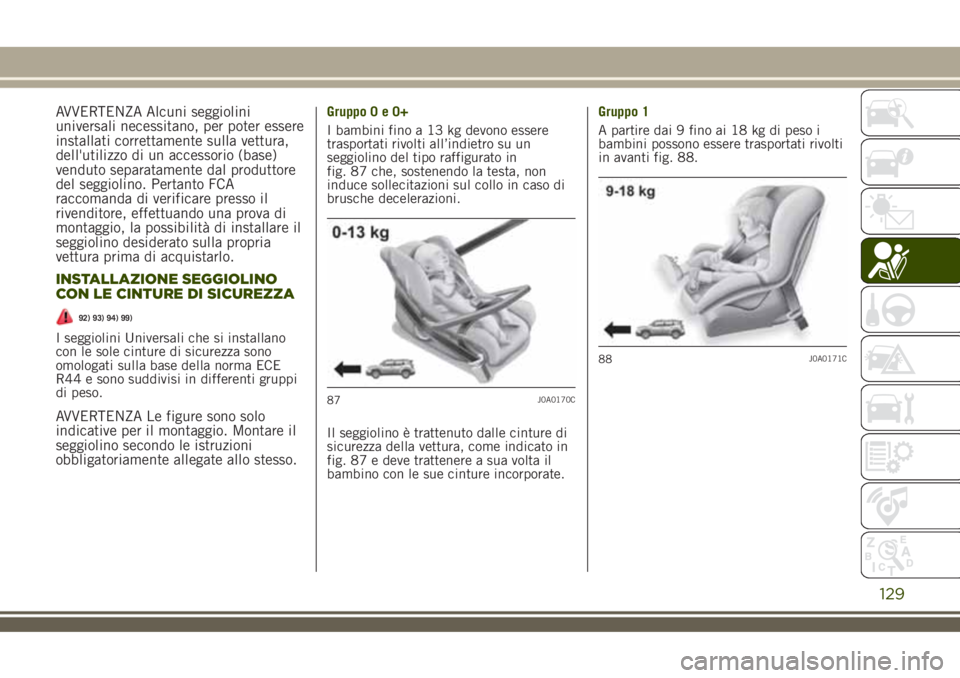

AVVERTENZA Alcuni seggiolini
universali necessitano, per poter essere
installati correttamente sulla vettura,
dell'utilizzo di un accessorio (base)
venduto separatamente dal produttore
del seggiolino. Pertanto FCA
raccomanda di verificare presso il
rivenditore, effettuando una prova di
montaggio, la possibilità di installare il
seggiolino desiderato sulla propria
vettura prima di acquistarlo.
INSTALLAZIONE SEGGIOLINO
CON LE CINTURE DI SICUREZZA
92) 93) 94) 99)
I seggiolini Universali che si installano
con le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in
fig. 87 che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato in
fig. 87 e deve trattenere a sua volta il
bambino con le sue cinture incorporate.Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati rivolti
in avanti fig. 88.
87J0A0170C
88J0A0171C
129

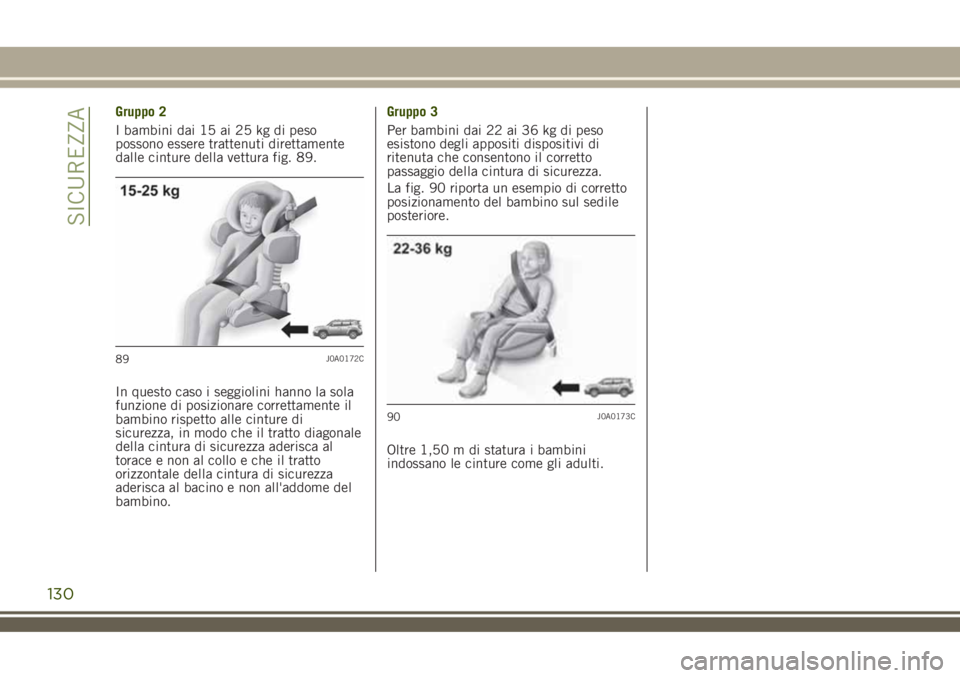

Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture della vettura fig. 89.
In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente il
bambino rispetto alle cinture di
sicurezza, in modo che il tratto diagonale
della cintura di sicurezza aderisca al
torace e non al collo e che il tratto
orizzontale della cintura di sicurezza
aderisca al bacino e non all'addome del
bambino.Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 90 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
89J0A0172C
90J0A0173C
130
SICUREZZA

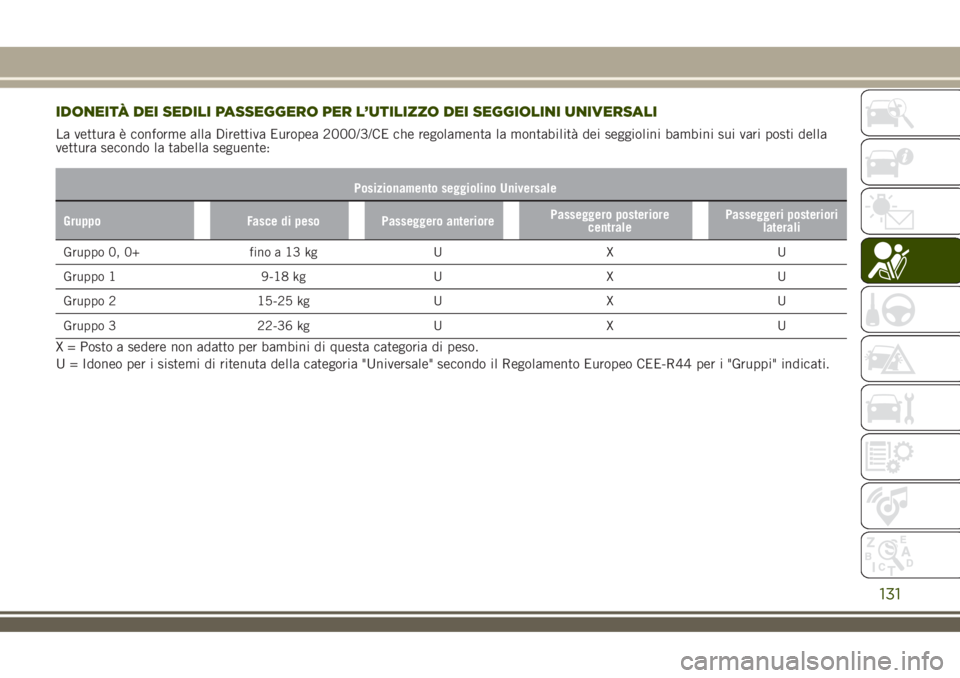

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Posizionamento seggiolino Universale
Gruppo Fasce di peso Passeggero anteriorePasseggero posteriore
centralePasseggeri posteriori
laterali
Gruppo 0, 0+ fino a 13 kg U X U
Gruppo 1 9-18 kg U X U
Gruppo 2 15-25 kg U X U
Gruppo 3 22-36 kg U X U
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi" indicati.
131

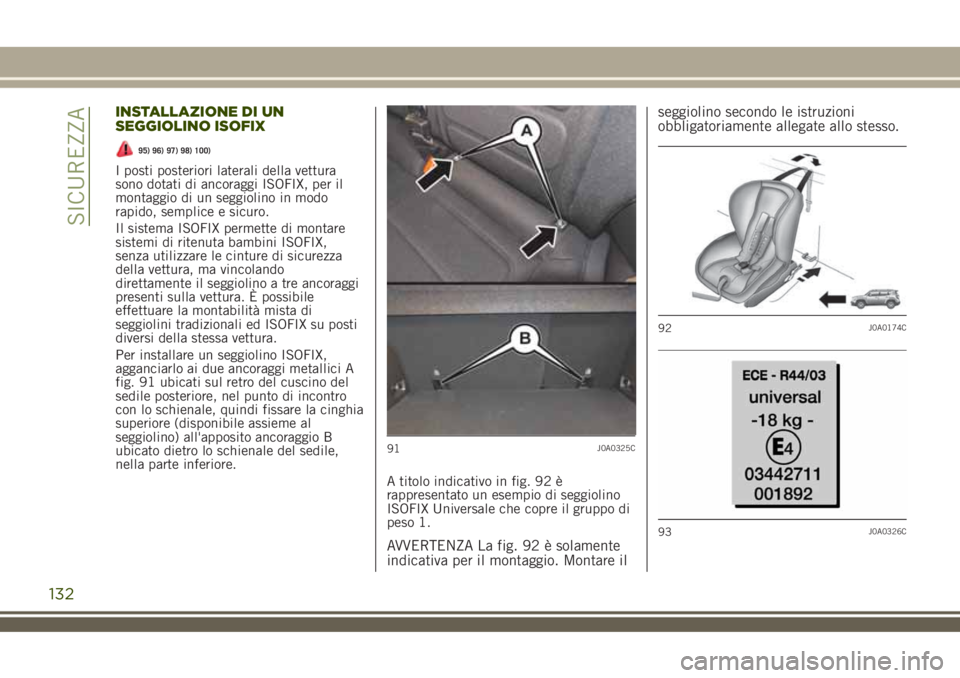

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
95) 96) 97) 98) 100)
I posti posteriori laterali della vettura
sono dotati di ancoraggi ISOFIX, per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX,
senza utilizzare le cinture di sicurezza
della vettura, ma vincolando
direttamente il seggiolino a tre ancoraggi
presenti sulla vettura. È possibile
effettuare la montabilità mista di
seggiolini tradizionali ed ISOFIX su posti
diversi della stessa vettura.
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici A
fig. 91 ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare la cinghia
superiore (disponibile assieme al
seggiolino) all'apposito ancoraggio B
ubicato dietro lo schienale del sedile,
nella parte inferiore.
A titolo indicativo in fig. 92 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo di
peso 1.
AVVERTENZA La fig. 92 è solamente
indicativa per il montaggio. Montare ilseggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
91J0A0325C
92J0A0174C
93J0A0326C
132
SICUREZZA

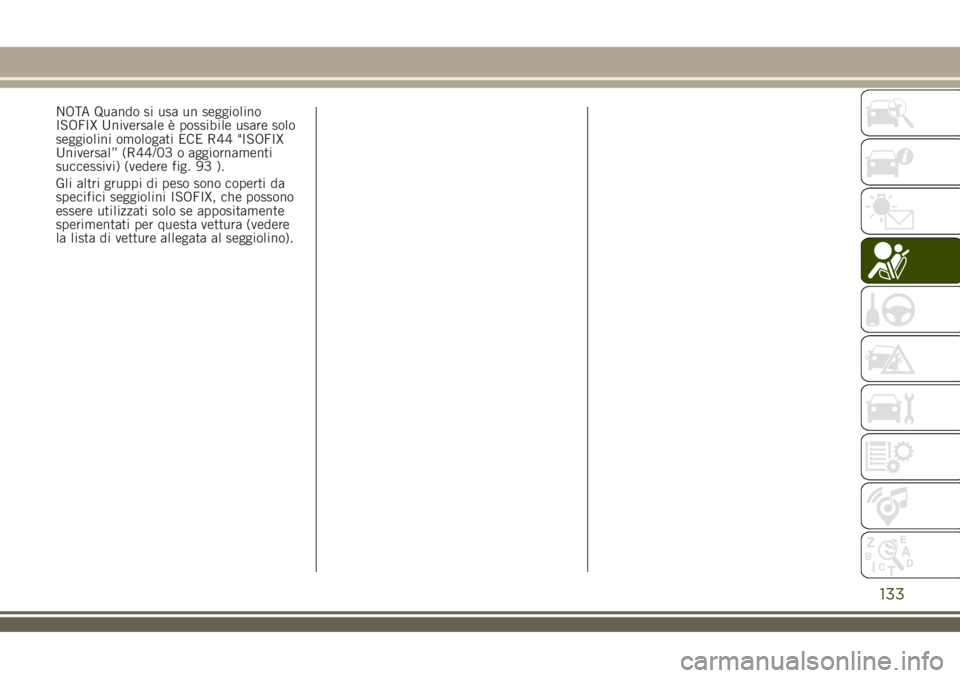

NOTA Quando si usa un seggiolino
ISOFIX Universale è possibile usare solo
seggiolini omologati ECE R44 "ISOFIX
Universal” (R44/03 o aggiornamenti
successivi) (vedere fig. 93 ).
Gli altri gruppi di peso sono coperti da
specifici seggiolini ISOFIX, che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
133

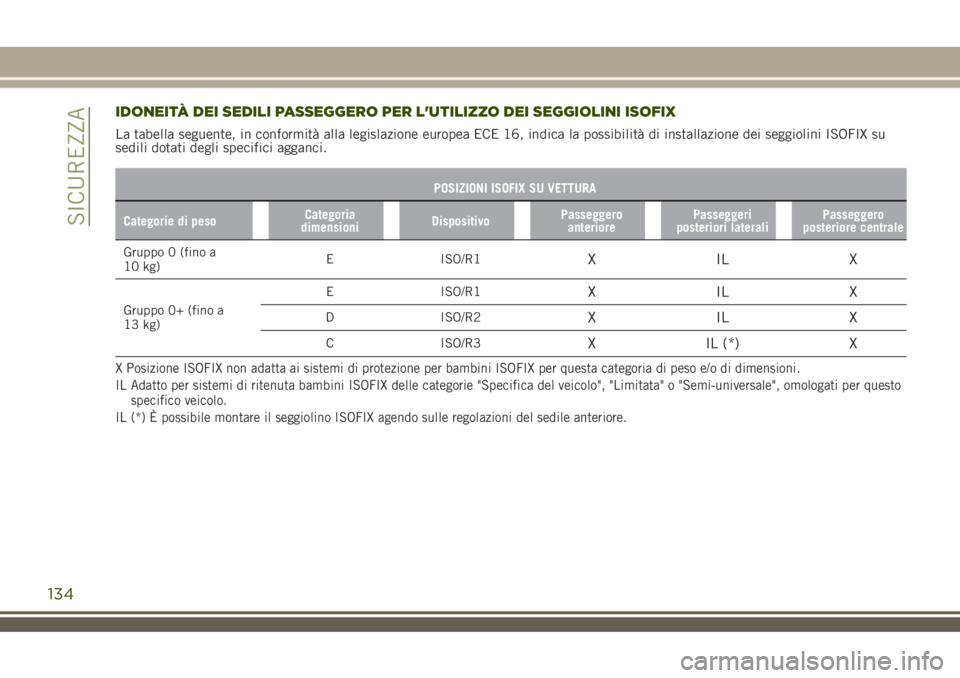

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella seguente, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini ISOFIX su
sedili dotati degli specifici agganci.
POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Gruppo 0 (fino a
10 kg)E ISO/R1XILX
Gruppo 0+ (fino a
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo
specifico veicolo.
IL (*) È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore.
134
SICUREZZA

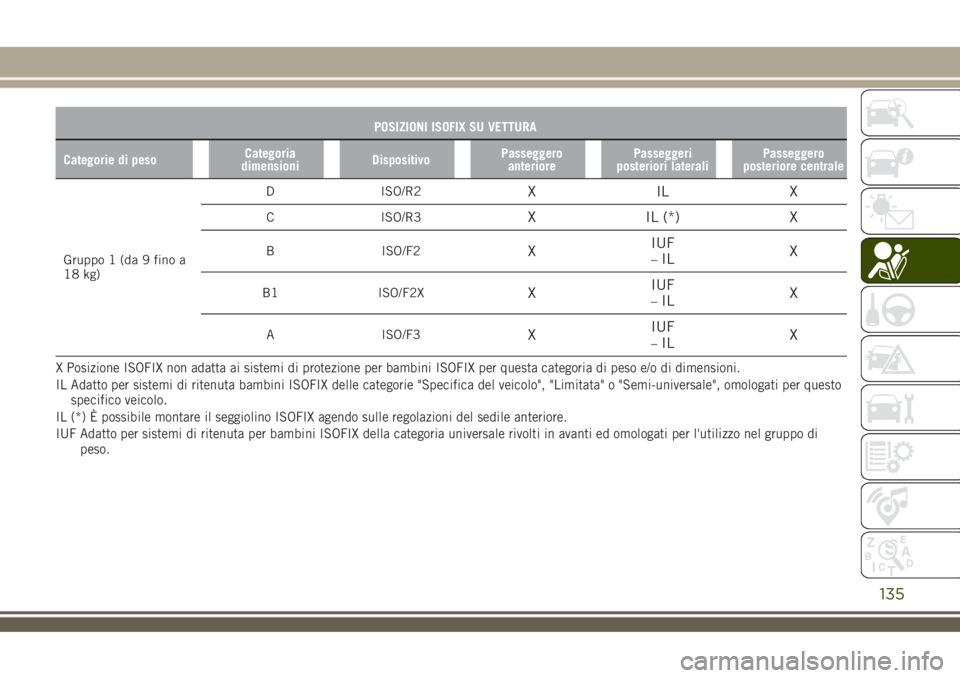

POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Gruppo 1 (da 9 fino a
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF–ILX
B1 ISO/F2XXIUF–ILX
A ISO/F3XIUF–ILX
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo
specifico veicolo.
IL (*) È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore.
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di
peso.
135

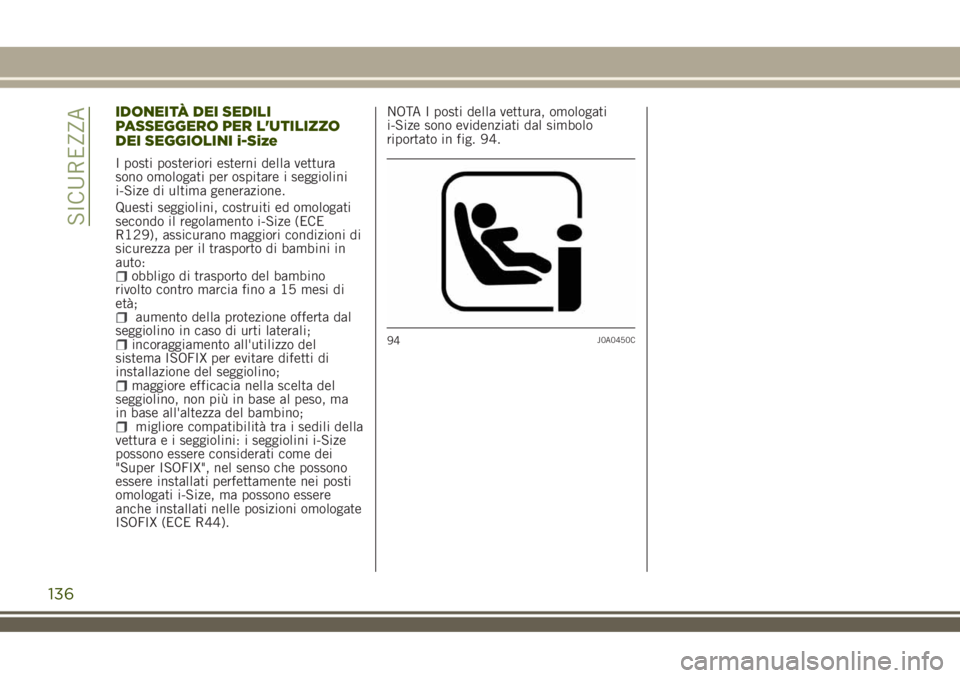

IDONEITÀ DEI SEDILI
PASSEGGERO PER L'UTILIZZO
DEI SEGGIOLINI i-Size
I posti posteriori esterni della vettura
sono omologati per ospitare i seggiolini
i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni di
sicurezza per il trasporto di bambini in
auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come dei
"Super ISOFIX", nel senso che possono
essere installati perfettamente nei posti
omologati i-Size, ma possono essere
anche installati nelle posizioni omologate
ISOFIX (ECE R44).NOTA I posti della vettura, omologati
i-Size sono evidenziati dal simbolo
riportato in fig. 94.
94J0A0450C
136
SICUREZZA

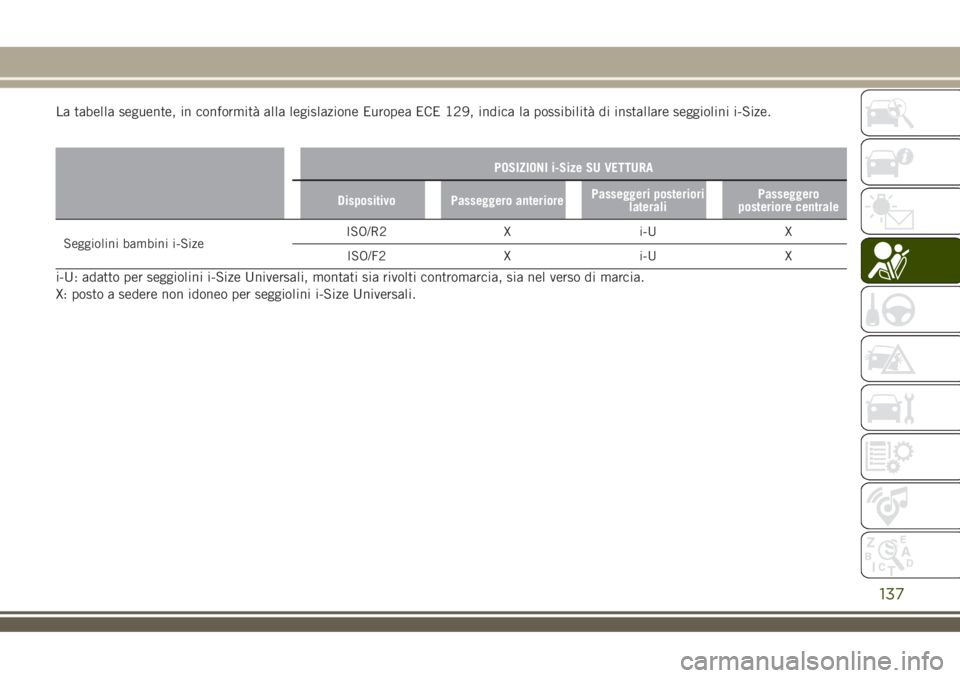

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
Dispositivo Passeggero anteriorePasseggeri posteriori
lateraliPasseggero
posteriore centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
137

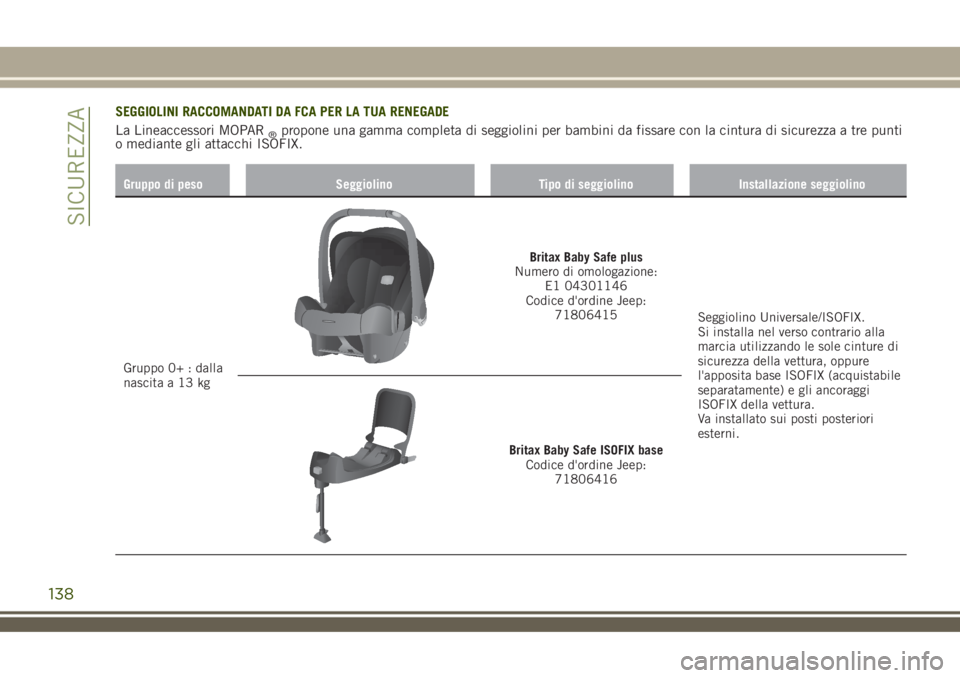

SEGGIOLINI RACCOMANDATI DA FCA PER LA TUA RENEGADE
La Lineaccessori MOPAR
®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti
o mediante gli attacchi ISOFIX.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ : dalla
nascita a 13 kg
Britax Baby Safe plus
Numero di omologazione:
E1 04301146
Codice d'ordine Jeep:
71806415
Seggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base ISOFIX (acquistabile
separatamente) e gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori
esterni.
Britax Baby Safe ISOFIX base
Codice d'ordine Jeep:
71806416
