KIA NIRO 2020 Manuel du propriétaire (in French)

775
Entretien

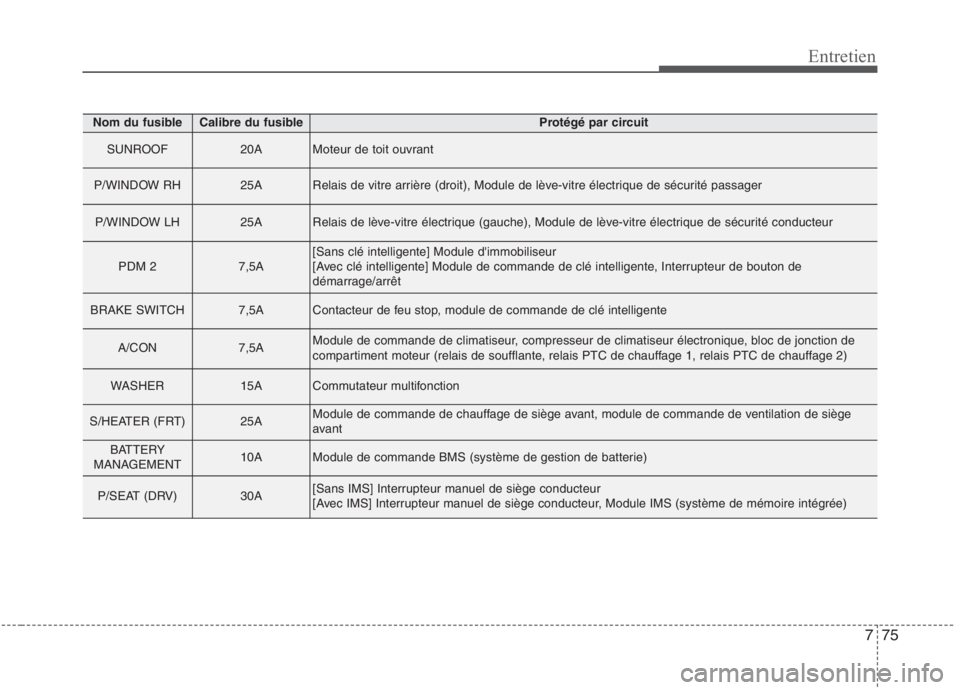

Nom du fusibleCalibre du fusibleProtégé par circuit
SUNROOF20AMoteur de toit ouvrant
P/WINDOW RH25ARelais de vitre arrière (droit), Module de lève-vitre électrique de sécurité passager
P/WINDOW LH25ARelais de lève-vitre électrique (gauche), Module de lève-vitre électrique de sécurité conducteur
PDM 27,5A[Sans clé intelligente] Module d'immobiliseur
[Avec clé intelligente] Module de commande de clé intelligente, Interrupteur de bouton de
démarrage/arrêt
BRAKE SWITCH7,5AContacteur de feu stop, module de commande de clé intelligente
A/CON7,5AModule de commande de climatiseur, compresseur de climatiseur électronique, bloc de jonction de
compartiment moteur (relais de soufflante, relais PTC de chauffage 1, relais PTC de chauffage 2)
WASHER15ACommutateur multifonction
S/HEATER (FRT)25AModule de commande de chauffage de siège avant, module de commande de ventilation de siège
avant
BATTERY
MANAGEMENT10AModule de commande BMS (système de gestion de batterie)
P/SEAT (DRV)30A[Sans IMS] Interrupteur manuel de siège conducteur
[Avec IMS] Interrupteur manuel de siège conducteur, Module IMS (système de mémoire intégrée)

76
7
Entretien

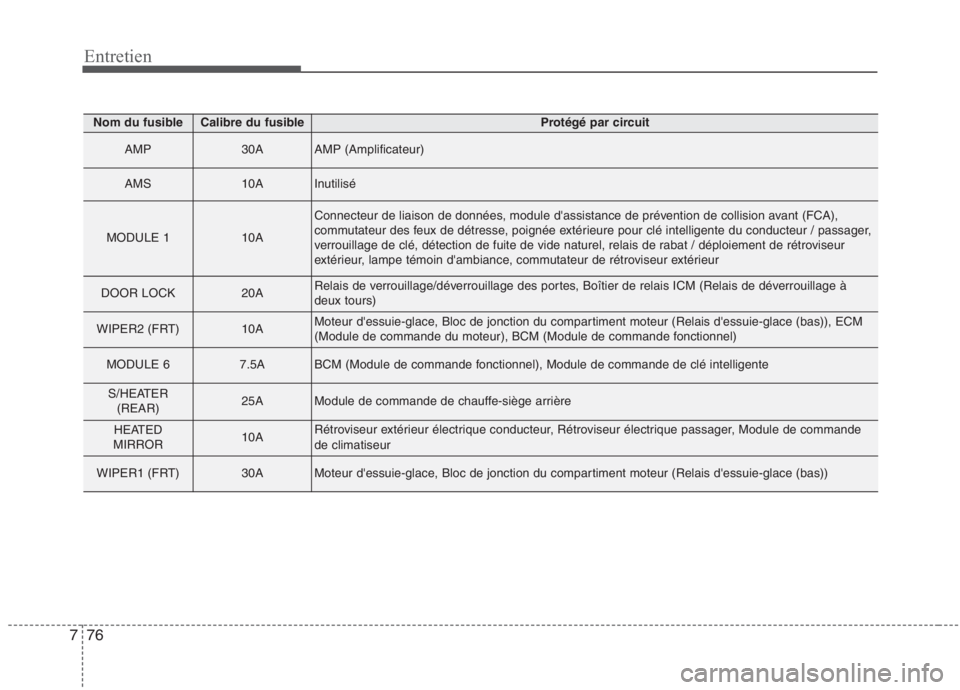

Nom du fusibleCalibre du fusibleProtégé par circuit
AMP30AAMP (Amplificateur)
AMS10AInutilisé
MODULE 110A
Connecteur de liaison de données, module d'assistance de prévention de collision avant (FCA),
commutateur des feux de détresse, poignée extérieure pour clé intelligente du conducteur / passager,
verrouillage de clé, détection de fuite de vide naturel, relais de rabat / déploiement de rétroviseur
extérieur, lampe témoin d'ambiance, commutateur de rétroviseur extérieur
DOOR LOCK20ARelais de verrouillage/déverrouillage des portes, Boîtier de relais ICM (Relais de déverrouillage à deux tours)
WIPER2 (FRT)10AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas)), ECM
(Module de commande du moteur), BCM (Module de commande fonctionnel)
MODULE 67.5ABCM (Module de commande fonctionnel), Module de commande de clé intelligente
S/HEATER
(REAR)25AModule de commande de chauffe-siège arrière
HEATED
MIRROR10ARétroviseur extérieur électrique conducteur, Rétroviseur électrique passager, Module de commande de climatiseur
WIPER1 (FRT)30AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas))

777
Entretien
Tableau de bord (Tableau de fusibles côté conducteur) (Hybride enfichable)
Nom du fusibleCalibre du fusibleProtégé par circuit
MODULE 510A
Rétroviseur électrochromique, unité principale audio / vidéo et navigation, audio, unité VESS (système
de son virtuel du moteur), module de commande du climatiseur, module de commande de chauffe-siège
arrière, module de commande ventilation de siège avant, module de commande de chauffe-siège avant,
module du dispositif de réglage automatique du niveau des phares G/D, commutateur de collision, AMP(amplificateur)
MODULE 410AModule de commande d'assistance de maintien de voie, commutateur de collision, avertisseur de
collision entre angles morts (BCW) - radar, poignée gauche / droite, EPB, VESS, module de
commande de chauffe-siège avant
INTERIORLAMP10ALampe de courtoisie avant gauche/droite, plafonnier, lampe de console supérieure, commutateur
d'avertissement de portière, lampe du coffre de rangement, lampe d'ambiance, BCM
A/BAG15ADétecteur de passager, ACU
IG 125ABloc de jonction du compartiment moteur (Fusible - DCT4, HPCU2, SURPRESSEUR HYDRAULIQUE
ACTIF 3)
CLUSTER10ABloc d'instruments
MODULE 310ABCM (module de commande fonctionnel), levier sélecteur DCT (transmission à double embrayage),
interrupteur de feu stop, module de porte conducteur, module de porte passager
IG3 210AContacteur de trappe à carburant et de chargeur de batterie, Groupe d'instruments, Audio, Indicateur
de chargeur, Module de commande électrique de portail intégré, Unité principale audio/vidéo et
navigation
MEMORY 27,5AUnité de volet d'air active, VESS
MODULE 810AUnité de volet d'air actif, Pompe à eau électrique (Moteur)

78
7
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
A/BAG IND7,5AUnité de volet d'air actif, Pompe à eau électrique (Moteur)
START7,5AINHIBITEUR SW
MODULE 210A
Bloc de jonction du compartiment moteur (Relais de prise électrique), chargeur sans fil, BCM (module
de commande fonctionnel), Chargeur USB, module de commande de clé intelligente, Audio, unité
principale audio/vidéo et navigation, Commutateur de rétroviseur extérieur électrique, AMP(amplificateur)
PDM37,5AModule antidémarrage, Module de commande de clé intelligente
MEMORY 110A
Groupe d'instruments, module IMS conducteur (système de mémoire intégrée), BCM (module de
commande fonctionnel), module de commande du climatiseur, capteur automatique d'éclairage et
optique, module de portière du conducteur, module de portière du passager, rétroviseurélectrochromique (ICM).
MULTI MEDIA15AAudio, unité principale Audio/Vidéo et Navigation
IG3 410AUnité OBC (Chargeur de bord), TCM (Module de commande de transmission), ECM (Module de
commande du moteur), HPCU (Unité de commande électrique hybride)
IG3 310APompe à eau électrique (PHEV)
IG3 515ACommutateur de gamme de transmission, module de commande de BMS (système de gestion de la
batterie), bloc de jonction de compartiment moteur (relais de ventilateur de refroidissement de batterie)
IG3 120ABoîtier de relais ICM (IG3 n° 1, Relais IG3 n° 2, IG3 n° 3)
MDPS7,5AMDPS (direction assistée entrainée par moteur

779
Entretien

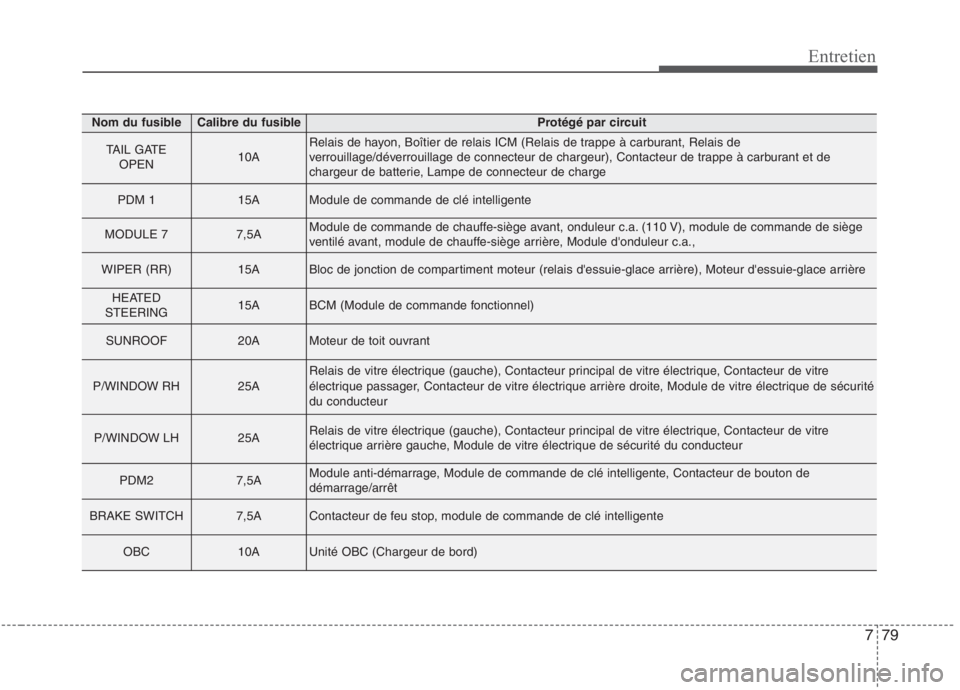

Nom du fusibleCalibre du fusibleProtégé par circuit
TAIL GATEOPEN10ARelais de hayon, Boîtier de relais ICM (Relais de trappe à carburant, Relais de
verrouillage/déverrouillage de connecteur de chargeur), Contacteur de trappe à carburant et de
chargeur de batterie, Lampe de connecteur de charge
PDM 115AModule de commande de clé intelligente
MODULE 77,5AModule de commande de chauffe-siège avant, onduleur c.a. (110 V), module de commande de siège
ventilé avant, module de chauffe-siège arrière, Module d'onduleur c.a.,
WIPER (RR)15ABloc de jonction de compartiment moteur (relais d'essuie-glace arrière), Moteur d'essuie-glace arrière
HEATED
STEERING15ABCM (Module de commande fonctionnel)
SUNROOF20AMoteur de toit ouvrant
P/WINDOW RH25ARelais de vitre électrique (gauche), Contacteur principal de vitre électrique, Contacteur de vitre
électrique passager, Contacteur de vitre électrique arrière droite, Module de vitre électrique de sécuritédu conducteur
P/WINDOW LH25ARelais de vitre électrique (gauche), Contacteur principal de vitre électrique, Contacteur de vitre
électrique arrière gauche, Module de vitre électrique de sécurité du conducteur
PDM27,5AModule anti-démarrage, Module de commande de clé intelligente, Contacteur de bouton de
démarrage/arrêt
BRAKE SWITCH7,5AContacteur de feu stop, module de commande de clé intelligente
OBC10AUnité OBC (Chargeur de bord)

80
7
Entretien

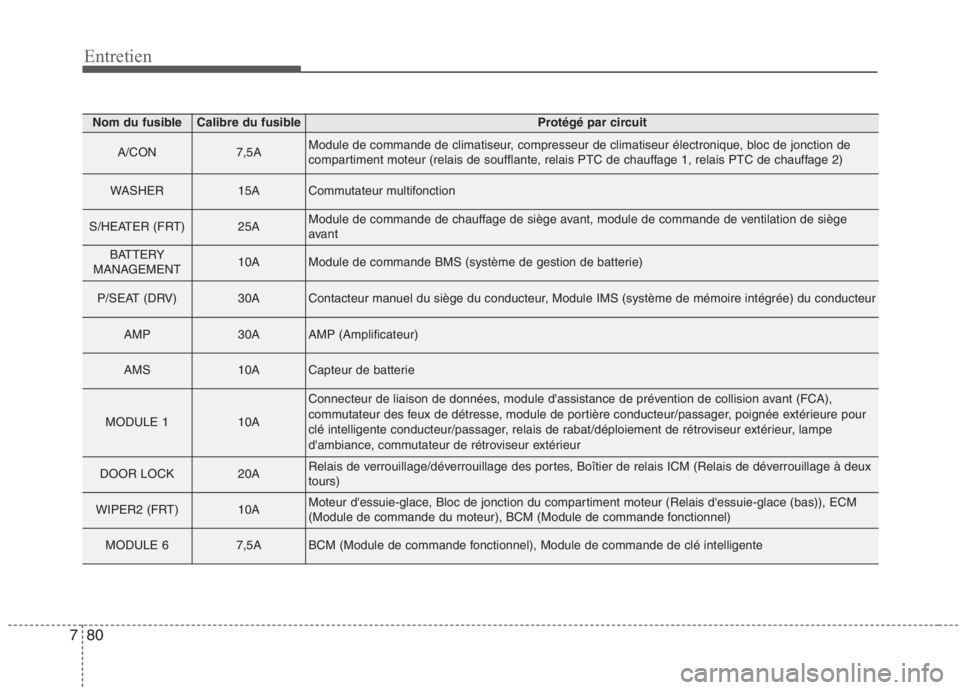

Nom du fusibleCalibre du fusibleProtégé par circuit
A/CON7,5AModule de commande de climatiseur, compresseur de climatiseur électronique, bloc de jonction de
compartiment moteur (relais de soufflante, relais PTC de chauffage 1, relais PTC de chauffage 2)
WASHER15ACommutateur multifonction
S/HEATER (FRT)25AModule de commande de chauffage de siège avant, module de commande de ventilation de siège
avant
BATTERY
MANAGEMENT10AModule de commande BMS (système de gestion de batterie)
P/SEAT (DRV)30AContacteur manuel du siège du conducteur, Module IMS (système de mémoire intégrée) du conducteur
AMP30AAMP (Amplificateur)
AMS10ACapteur de batterie
MODULE 110A
Connecteur de liaison de données, module d'assistance de prévention de collision avant (FCA),
commutateur des feux de détresse, module de portière conducteur/passager, poignée extérieure pour
clé intelligente conducteur/passager, relais de rabat/déploiement de rétroviseur extérieur, lampe
d'ambiance, commutateur de rétroviseur extérieur
DOOR LOCK20ARelais de verrouillage/déverrouillage des portes, Boîtier de relais ICM (Relais de déverrouillage à deux tours)
WIPER2 (FRT)10AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas)), ECM
(Module de commande du moteur), BCM (Module de commande fonctionnel)
MODULE 67,5ABCM (Module de commande fonctionnel), Module de commande de clé intelligente

781
Entretien

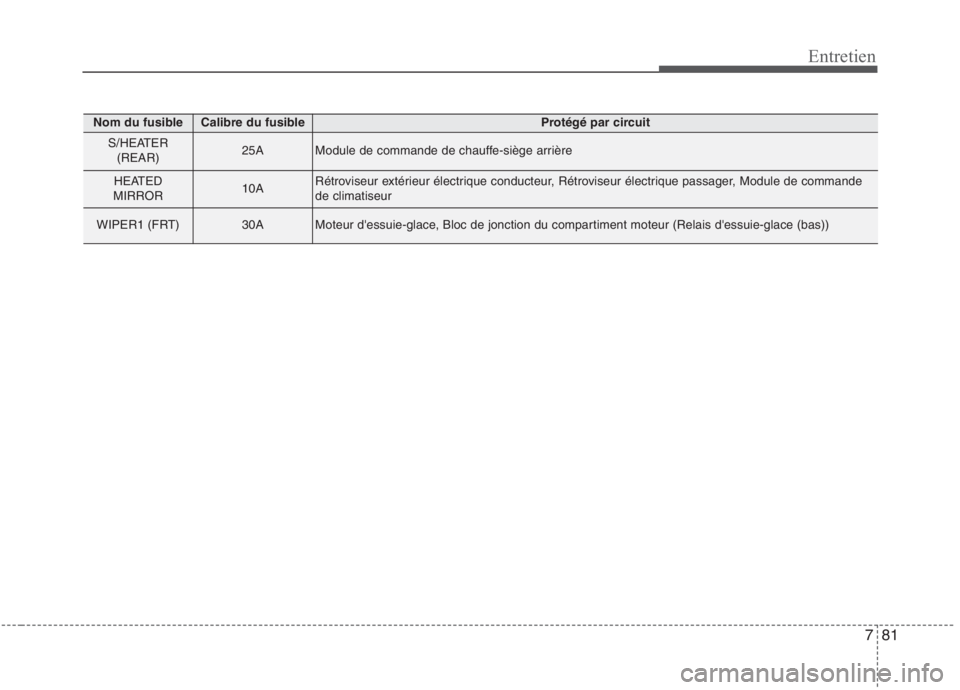

Nom du fusibleCalibre du fusibleProtégé par circuit
S/HEATER(REAR)25AModule de commande de chauffe-siège arrière
HEATED
MIRROR10ARétroviseur extérieur électrique conducteur, Rétroviseur électrique passager, Module de commande de climatiseur
WIPER1 (FRT)30AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas))

82
7
Entretien

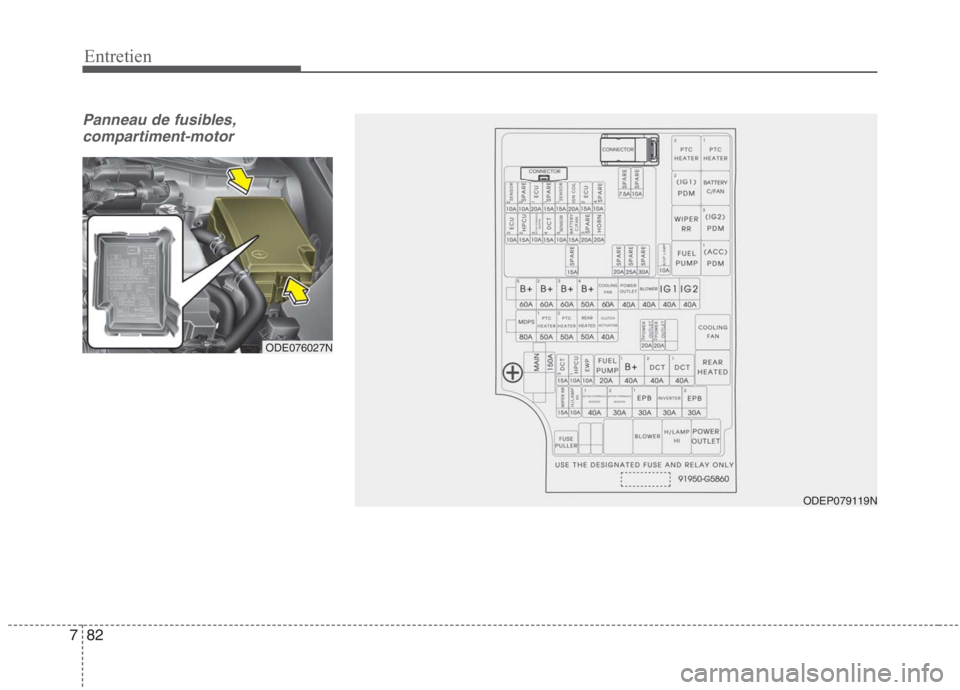

Panneau de fusibles,
compartiment-motor
ODE076027N
ODEP079119N

783
Entretien
883
Tableau de fusibles du compartiment moteur (Hybride)

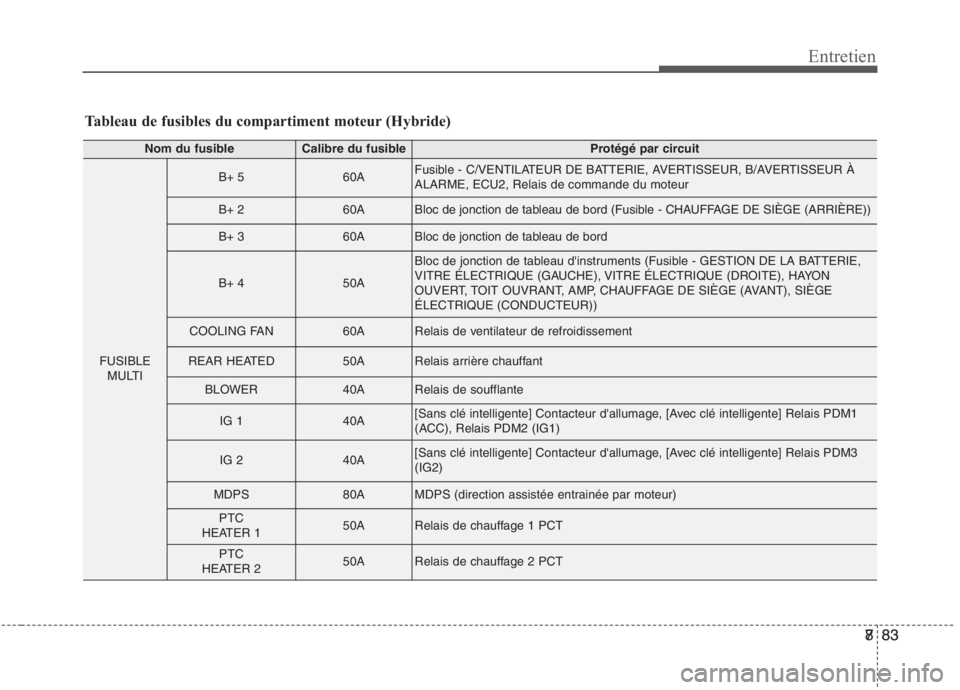

Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
B+ 560AFusible - C/VENTILATEUR DE BATTERIE, AVERTISSEUR, B/AVERTISSEUR À ALARME, ECU2, Relais de commande du moteur
B+ 260ABloc de jonction de tableau de bord (Fusible - CHAUFFAGE DE SIÈGE (ARRIÈRE))
B+ 360ABloc de jonction de tableau de bord
B+ 450A
Bloc de jonction de tableau d'instruments (Fusible - GESTION DE LA BATTERIE,
VITRE ÉLECTRIQUE (GAUCHE), VITRE ÉLECTRIQUE (DROITE), HAYON
OUVERT, TOIT OUVRANT, AMP, CHAUFFAGE DE SIÈGE (AVANT), SIÈGE
ÉLECTRIQUE (CONDUCTEUR))
COOLING FAN 60ARelais de ventilateur de refroidissement
REAR HEATED50ARelais arrière chauffant
BLOWER40ARelais de soufflante
IG 140A[Sans clé intelligente] Contacteur d'allumage, [Avec clé intelligente] Relais PDM1
(ACC), Relais PDM2 (IG1)
IG 240A[Sans clé intelligente] Contacteur d'allumage, [Avec clé intelligente] Relais PDM3 (IG2)
MDPS80AMDPS (direction assistée entrainée par moteur)
PTC
HEATER 150ARelais de chauffage 1 PCT
PTC
HEATER 250ARelais de chauffage 2 PCT

84
7
Entretien

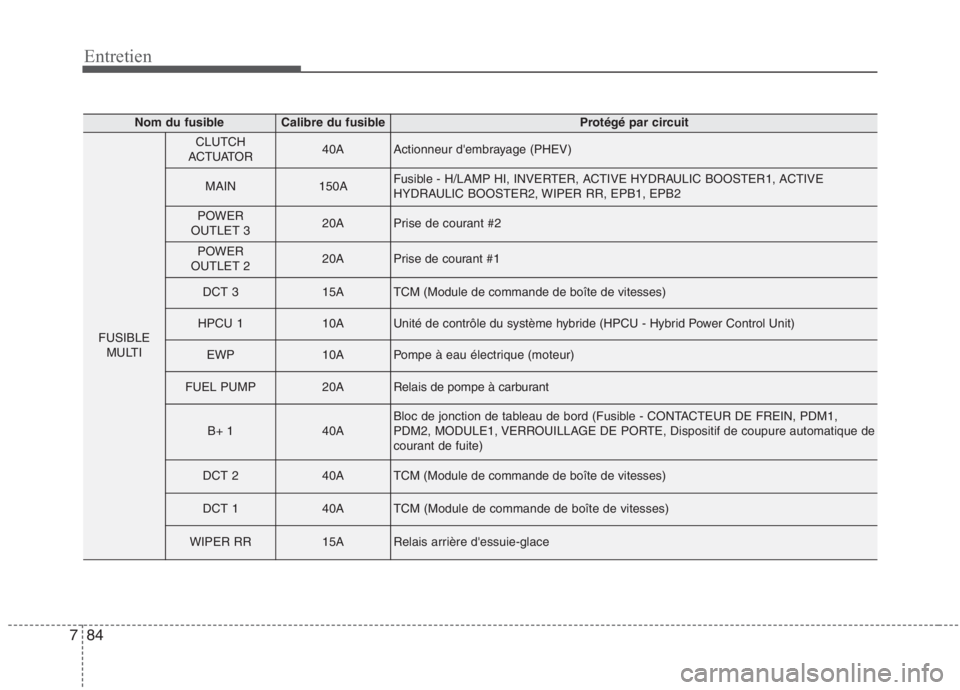

Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
CLUTCH
ACTUATOR40AActionneur d'embrayage (PHEV)
MAIN150AFusible - H/LAMP HI, INVERTER, ACTIVE HYDRAULIC BOOSTER1, ACTIVE
HYDRAULIC BOOSTER2, WIPER RR, EPB1, EPB2
POWER
OUTLET 320APrise de courant #2
POWER
OUTLET 220APrise de courant #1
DCT 315ATCM (Module de commande de boîte de vitesses)
HPCU 110AUnité de contrôle du système hybride (HPCU - Hybrid Power Control Unit)
EWP10APompe à eau électrique (moteur)
FUEL PUMP20ARelais de pompe à carburant
B+ 140ABloc de jonction de tableau de bord (Fusible - CONTACTEUR DE FREIN, PDM1,
PDM2, MODULE1, VERROUILLAGE DE PORTE, Dispositif de coupure automatique de
courant de fuite)
DCT 240ATCM (Module de commande de boîte de vitesses)
DCT 140ATCM (Module de commande de boîte de vitesses)
WIPER RR15ARelais arrière d'essuie-glace
