KIA NIRO 2020 Manuel du propriétaire (in French)

785
Entretien

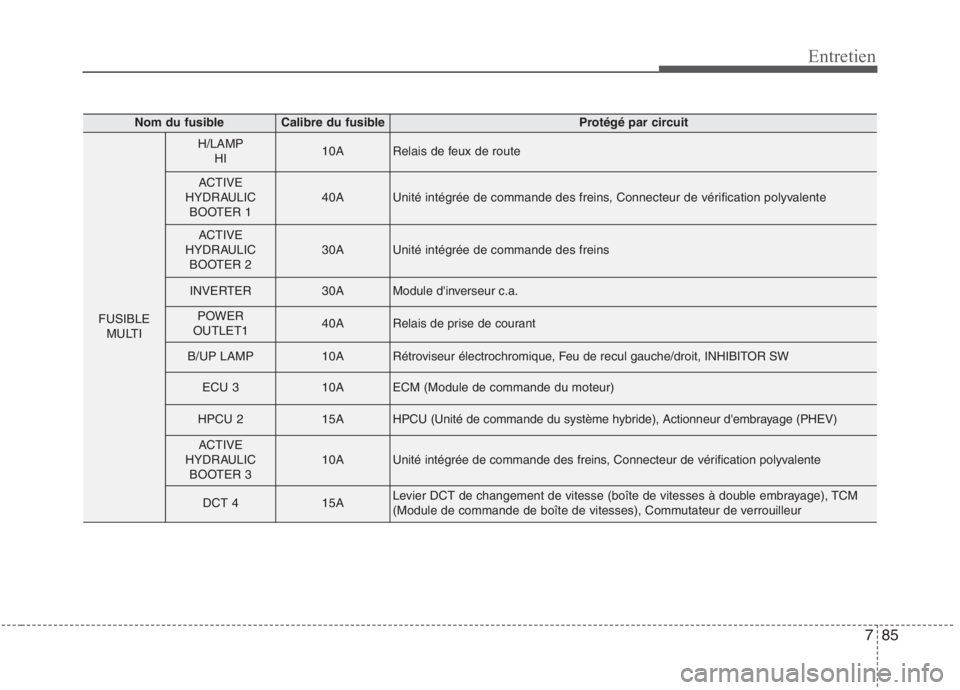

Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLEMULTI
H/LAMP HI10ARelais de feux de route
ACTIVE
HYDRAULIC BOOTER 140AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
ACTIVE
HYDRAULIC BOOTER 230AUnité intégrée de commande des freins
INVERTER30AModule d'inverseur c.a.
POWER
OUTLET140ARelais de prise de courant
B/UP LAMP10ARétroviseur électrochromique, Feu de recul gauche/droit, INHIBITOR SW
ECU 310AECM (Module de commande du moteur)
HPCU 215AHPCU (Unité de commande du système hybride), Actionneur d'embrayage (PHEV)
ACTIVE
HYDRAULIC BOOTER 310AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
DCT 415ALevier DCT de changement de vitesse (boîte de vitesses à double embrayage), TCM
(Module de commande de boîte de vitesses), Commutateur de verrouilleur

86
7
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
SENSOR 310ARelais de pompe à carburant, Vanne de commande d'huile n° 1/n° 2 (admission/échappement), Capteur de position d'arbre à cames n° 1/n° 2(admission/échappement)
BATTERY C/FAN15ARelais de ventilateur de refroidissement de batterie
HORN20ARelais d'avertisseur sonore
SENSOR 210AÉlectrovanne de commande de purge, Relais de ventilateur de refroidissement, Vanne
de fermeture de filtre à charbon actif, Capteur de débit d'air massique
ECU 120AECM (Module de commande du moteur)
SENSOR 115ACapteur d'oxygène (haut), Capteur d'oxygène (bas)
IGN COIL20ABobine d'allumage #1/#2/#3/#4
ECU 215AECM (Module de commande du moteur)

787
Entretien

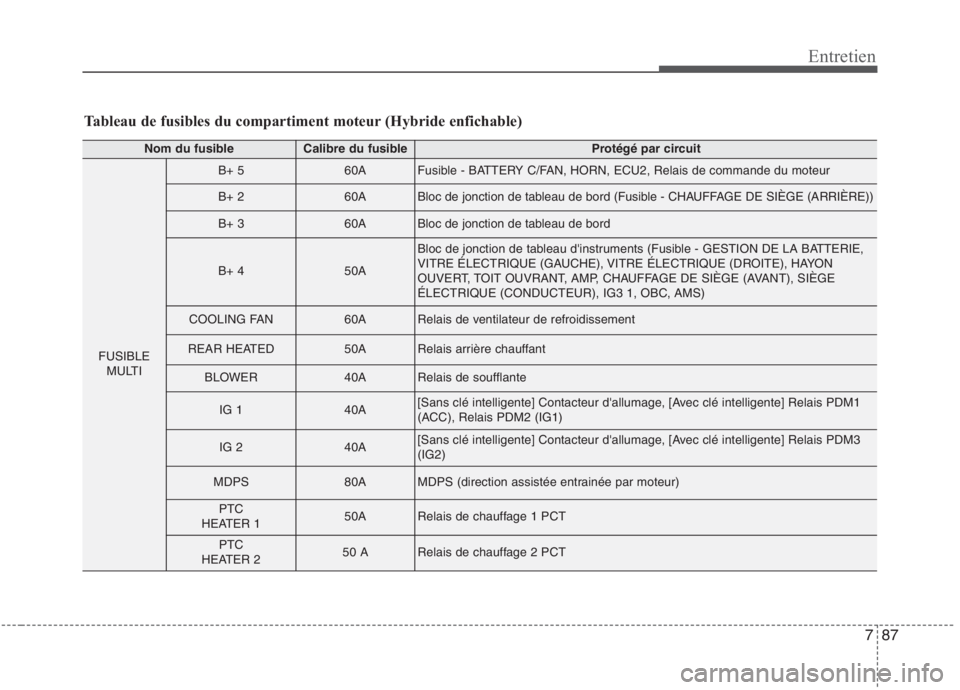

Tableau de fusibles du compartiment moteur (Hybride enfichable)
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLEMULTI
B+ 560AFusible - BATTERY C/FAN, HORN, ECU2, Relais de commande du moteur
B+ 260ABloc de jonction de tableau de bord (Fusible - CHAUFFAGE DE SIÈGE (ARRIÈRE))
B+ 360ABloc de jonction de tableau de bord
B+ 450A
Bloc de jonction de tableau d'instruments (Fusible - GESTION DE LA BATTERIE,
VITRE ÉLECTRIQUE (GAUCHE), VITRE ÉLECTRIQUE (DROITE), HAYON
OUVERT, TOIT OUVRANT, AMP, CHAUFFAGE DE SIÈGE (AVANT), SIÈGE
ÉLECTRIQUE (CONDUCTEUR), IG3 1, OBC, AMS)
COOLING FAN60ARelais de ventilateur de refroidissement
REAR HEATED50ARelais arrière chauffant
BLOWER40ARelais de soufflante
IG 140A[Sans clé intelligente] Contacteur d'allumage, [Avec clé intelligente] Relais PDM1
(ACC), Relais PDM2 (IG1)
IG 240A[Sans clé intelligente] Contacteur d'allumage, [Avec clé intelligente] Relais PDM3 (IG2)
MDPS80AMDPS (direction assistée entrainée par moteur)
PTC
HEATER 150ARelais de chauffage 1 PCT
PTC
HEATER 250 ARelais de chauffage 2 PCT

88
7
Entretien

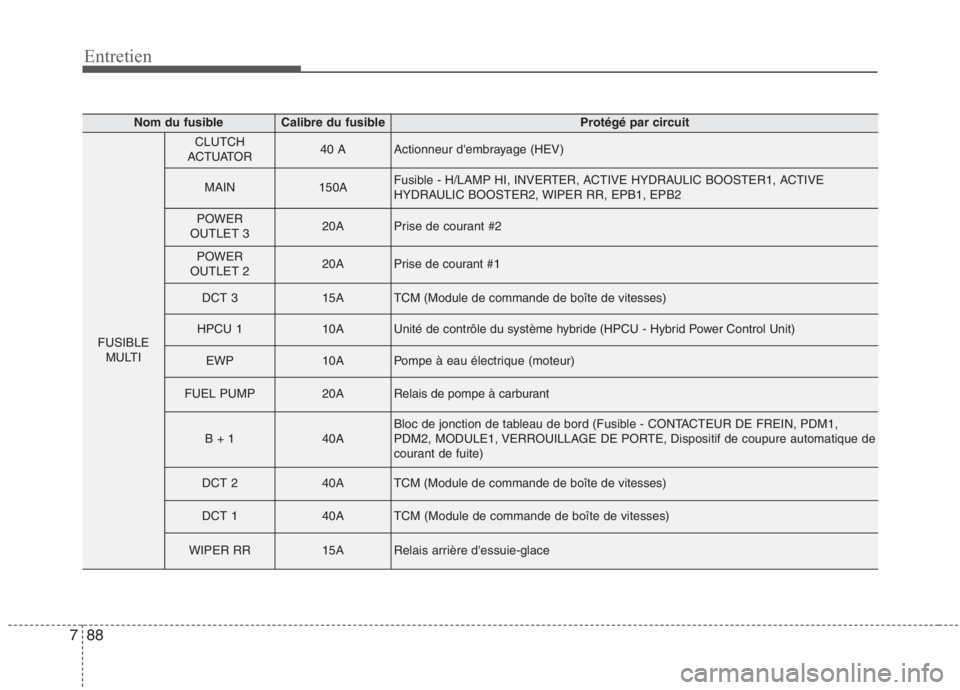

Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
CLUTCH
ACTUATOR40 AActionneur d'embrayage (HEV)
MAIN150AFusible - H/LAMP HI, INVERTER, ACTIVE HYDRAULIC BOOSTER1, ACTIVE
HYDRAULIC BOOSTER2, WIPER RR, EPB1, EPB2
POWER
OUTLET 320APrise de courant #2
POWER
OUTLET 220APrise de courant #1
DCT 315ATCM (Module de commande de boîte de vitesses)
HPCU 110AUnité de contrôle du système hybride (HPCU - Hybrid Power Control Unit)
EWP10APompe à eau électrique (moteur)
FUEL PUMP20ARelais de pompe à carburant
B + 140ABloc de jonction de tableau de bord (Fusible - CONTACTEUR DE FREIN, PDM1,
PDM2, MODULE1, VERROUILLAGE DE PORTE, Dispositif de coupure automatique de
courant de fuite)
DCT 240ATCM (Module de commande de boîte de vitesses)
DCT 140ATCM (Module de commande de boîte de vitesses)
WIPER RR15ARelais arrière d'essuie-glace

789
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLEMULTI
H/LAMP HI10ARelais de feux de route
ACTIVE
HYDRAULIC BOOTER 140AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
ACTIVE
HYDRAULIC BOOTER 230AUnité intégrée de commande des freins
INVERTER30AModule d'inverseur c.a.
POWER
OUTLET140ARelais de prise de courant
B/UP LAMP10ARétroviseur électrochromique, Feu de recul gauche/droit, INHIBITOR SW
ECU 310AECM (Module de commande du moteur)
HPCU 215AHPCU (Unité de commande du système hybride), Actionneur d'embrayage (HEV)
ACTIVE
HYDRAULIC BOOTER 310AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
DCT 415ALevier DCT de changement de vitesse (boîte de vitesses à double embrayage), TCM
(Module de commande de boîte de vitesses), Commutateur de verrouilleur
SENSOR 310ARelais de pompe à carburant, Vanne de commande d'huile n° 1/n° 2 (admission/échappement), Capteur de position d'arbre à cames n° 1/n° 2(admission/échappement)

90
7
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
BATTERY C/FAN15ARelais de ventilateur de refroidissement de batterie
HORN20ARelais d'avertisseur sonore
SENSOR 210AClapet à solénoïde de commande de purge, relais de ventilateur de refroidissement,
débitmètre d’air massique, ELCM
ECU 120AECM (Module de commande du moteur)
SENSOR 115ACapteur d'oxygène (haut), Capteur d'oxygène (bas)
IGN COIL20ABobine d'allumage #1/#2/#3/#4
ECU 215AECM (Module de commande du moteur)

791
Entretien

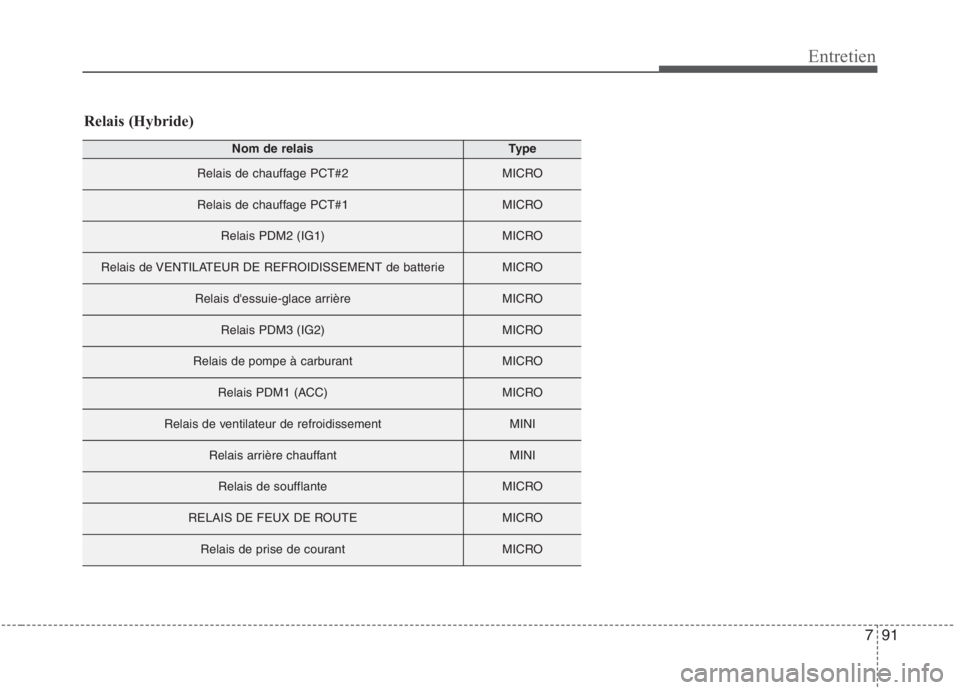

Relais (Hybride)
Nom de relaisType
Relais de chauffage PCT#2MICRO
Relais de chauffage PCT#1MICRO
Relais PDM2 (IG1)MICRO
Relais de VENTILATEUR DE REFROIDISSEMENT de batterieMICRO
Relais d'essuie-glace arrièreMICRO
Relais PDM3 (IG2)MICRO
Relais de pompe à carburantMICRO
Relais PDM1 (ACC)MICRO
Relais de ventilateur de refroidissementMINI
Relais arrière chauffantMINI
Relais de soufflanteMICRO
RELAIS DE FEUX DE ROUTEMICRO
Relais de prise de courantMICRO

92
7
Entretien

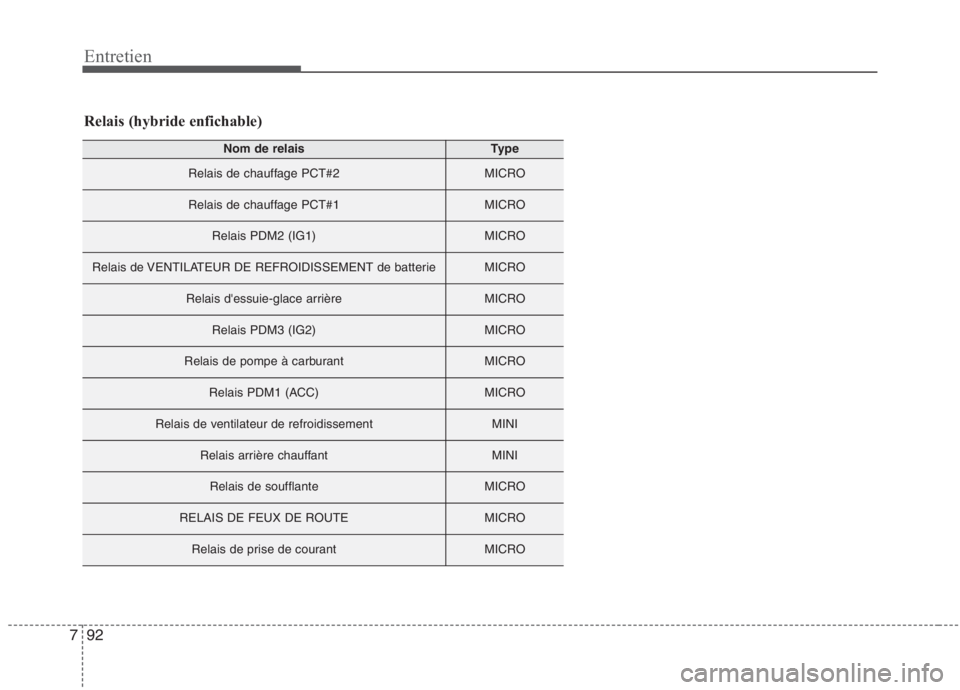

Relais (hybride enfichable)
Nom de relaisType
Relais de chauffage PCT#2MICRO
Relais de chauffage PCT#1MICRO
Relais PDM2 (IG1)MICRO
Relais de VENTILATEUR DE REFROIDISSEMENT de batterieMICRO
Relais d'essuie-glace arrièreMICRO
Relais PDM3 (IG2)MICRO
Relais de pompe à carburantMICRO
Relais PDM1 (ACC)MICRO
Relais de ventilateur de refroidissementMINI
Relais arrière chauffantMINI
Relais de soufflanteMICRO
RELAIS DE FEUX DE ROUTEMICRO
Relais de prise de courantMICRO

793
Entretien
Couvercle des bornes de batterie(Hybride enfichable)
✽✽ AVIS
Les descriptions de fusibles peuvent
ne pas toutes s'appliquer à votre
véhicule. Elles étaient précises au
moment de mettre sous presse. Quand
vous inspectez la boîte de fusibles de
votre véhicule, référez-vous à
l'étiquette sur le couvercle de la boîte.
OJFH075171
ODEP079028

94
7
Entretien
AMPOULES D'ÉCLAIRAGE
Précautions à suivre lors du remplacement des ampoules
Toujours garder des ampoules de rechange de puissance similaire en
cas d’urgence. Se référer à la section "Puissance des ampoules" au chapitre 8.
Avant de changer une ampoule, garer le véhicule dans un endroit
sécuritaire, éteindre le moteur,
enclencher fermement le frein de
stationnement et débrancher la
borne négative (-) de la batterie.
N'utilisez que les ampoules d'intensité spécifiées.
AVERTISSEMENT
- Travailler sur les lampes
Avant de travailler sur
l'éclairage, serrez fermement lefrein de stationnement,
assurez-vous que le bouton
ENGINE START/STOP
(démarrage/arrêt du moteur) esten position OFF et éteignez les
feux pour éviter un mouvement
brusque du véhicule et de vous
brûler les doigts ou de recevoir
une décharge électrique.MISE EN GARDE
- Remplacement de l'ampoule
Assurez-vous de remplacer une ampoule grillée par une neuvede même intensité. Sinon, vouspourriez faire claquer le fusible ou endommager le systèmeélectrique.
MISE EN GARDE
- Lentille de phare avant
Pour éviter d’endommager la lentille, ne pas la nettoyer avecdes solvants chimiques ou desproduits nettoyants puissants.
