Lancia Delta 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

180I NØDSTILFÆLDE
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

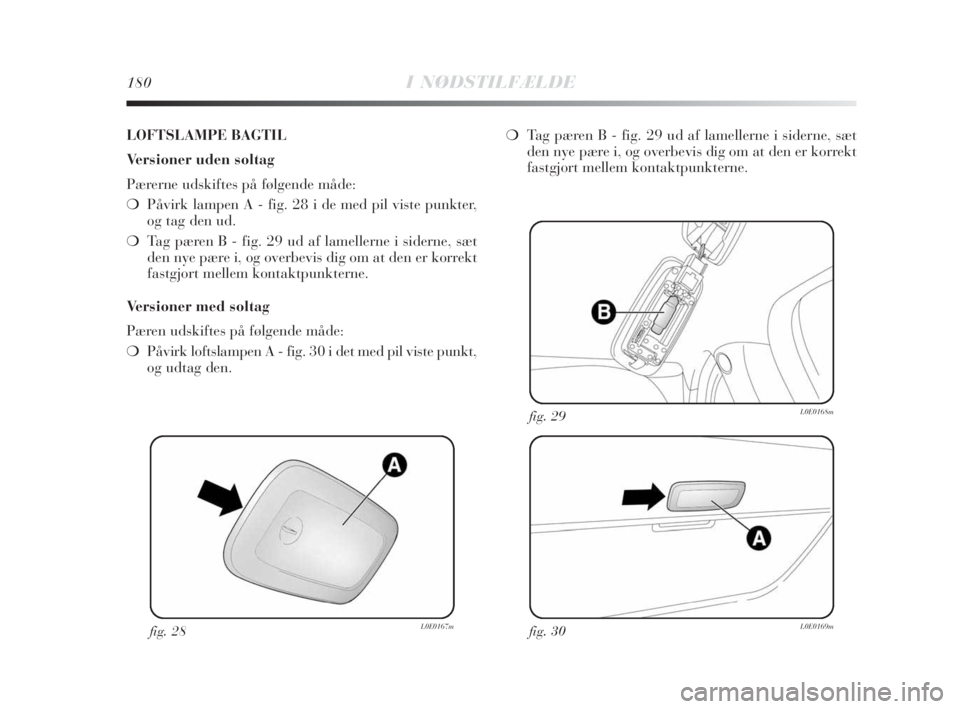

LOFTSLAMPE BAGTIL
Versioner uden soltag
Pærerne udskiftes på følgende måde:
❍Påvirk lampen A - fig. 28 i de med pil viste punkter,
og tag den ud.
❍Tag pæren B - fig. 29 ud af lamellerne i siderne, sæt
den nye pære i, og overbevis dig om at den er korrekt
fastgjort mellem kontaktpunkterne.
Versioner med soltag
Pæren udskiftes på følgende måde:
❍Påvirk loftslampen A - fig. 30 i det med pil viste punkt,
og udtag den.❍Tag pæren B - fig. 29 ud af lamellerne i siderne, sæt
den nye pære i, og overbevis dig om at den er korrekt
fastgjort mellem kontaktpunkterne.
153-192 Delta 2ed DAN 23-01-2009 13:16 Pagina 180

I NØDSTILFÆLDE181
4
fig. 32L0E0171mfig. 33L0E0172m

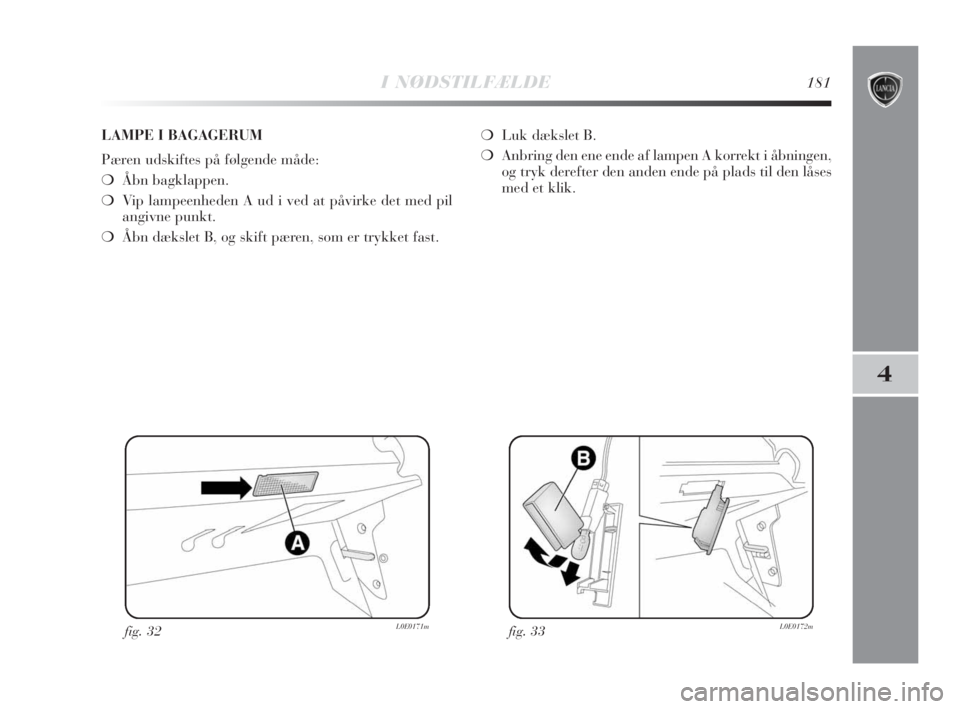

LAMPE I BAGAGERUM
Pæren udskiftes på følgende måde:
❍Åbn bagklappen.
❍Vip lampeenheden A ud i ved at påvirke det med pil
angivne punkt.
❍Åbn dækslet B, og skift pæren, som er trykket fast.❍Luk dækslet B.
❍Anbring den ene ende af lampen A korrekt i åbningen,
og tryk derefter den anden ende på plads til den låses
med et klik.
153-192 Delta 2ed DAN 23-01-2009 13:16 Pagina 181

182I NØDSTILFÆLDE
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

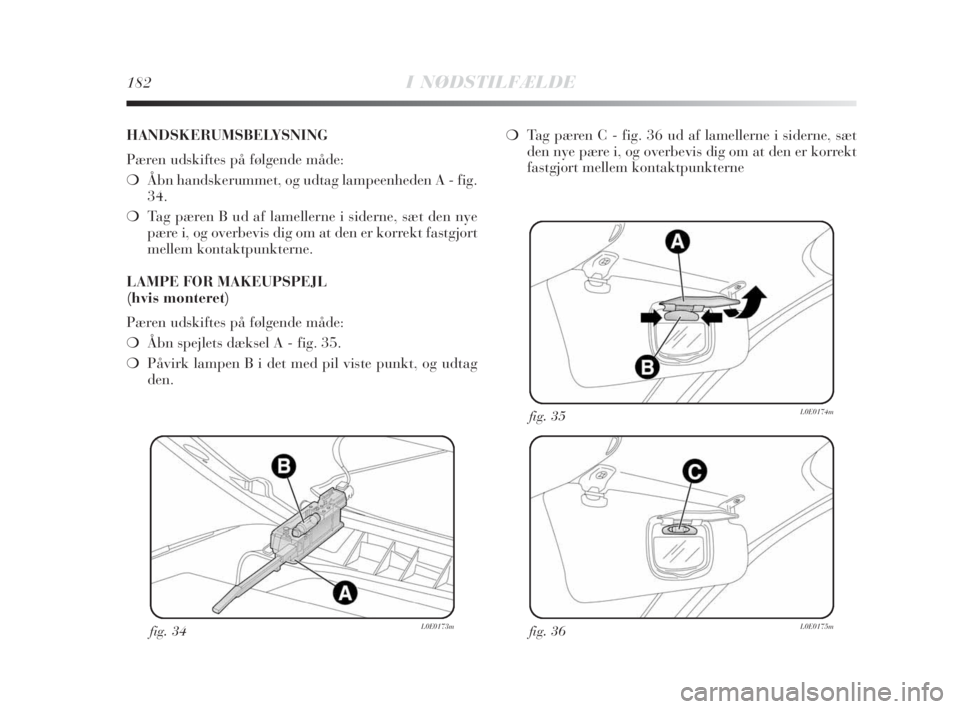

HANDSKERUMSBELYSNING
Pæren udskiftes på følgende måde:
❍Åbn handskerummet, og udtag lampeenheden A - fig.
34.
❍Tag pæren B ud af lamellerne i siderne, sæt den nye
pære i, og overbevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
LAMPE FOR MAKEUPSPEJL
(hvis monteret)
Pæren udskiftes på følgende måde:
❍Åbn spejlets dæksel A - fig. 35.
❍Påvirk lampen B i det med pil viste punkt, og udtag
den.❍Tag pæren C - fig. 36 ud af lamellerne i siderne, sæt
den nye pære i, og overbevis dig om at den er korrekt
fastgjort mellem kontaktpunkterne
153-192 Delta 2ed DAN 23-01-2009 13:16 Pagina 182

I NØDSTILFÆLDE183
4

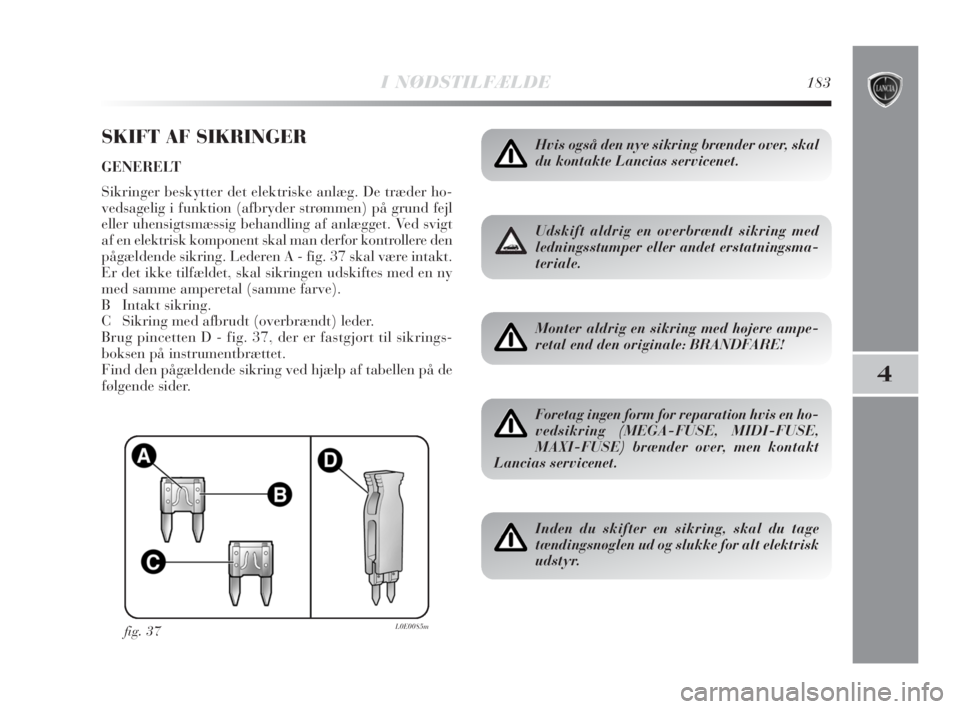

SKIFT AF SIKRINGER
GENERELT
Sikringer beskytter det elektriske anlæg. De træder ho-
vedsagelig i funktion (afbryder strømmen) på grund fejl
eller uhensigtsmæssig behandling af anlægget. Ved svigt
af en elektrisk komponent skal man derfor kontrollere den
pågældende sikring. Lederen A - fig. 37 skal være intakt.
Er det ikke tilfældet, skal sikringen udskiftes med en ny
med samme amperetal (samme farve).
B Intakt sikring.
C Sikring med afbrudt (overbrændt) leder.
Brug pincetten D - fig. 37, der er fastgjort til sikrings-
boksen på instrumentbrættet.
Find den pågældende sikring ved hjælp af tabellen på de
følgende sider.
fig. 37L0E0085m
Hvis også den nye sikring brænder over, skal
du kontakte Lancias servicenet.
Udskift aldrig en overbrændt sikring med
ledningsstumper eller andet erstatningsma-
teriale.
Monter aldrig en sikring med højere ampe-
retal end den originale: BRANDFARE!
Foretag ingen form for reparation hvis en ho-
vedsikring (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) brænder over, men kontakt
Lancias servicenet.
Inden du skifter en sikring, skal du tage
tændingsnøglen ud og slukke for alt elektrisk
udstyr.
153-192 Delta 2ed DAN 23-01-2009 13:17 Pagina 183

184I NØDSTILFÆLDE
fig. 38L0E0087m

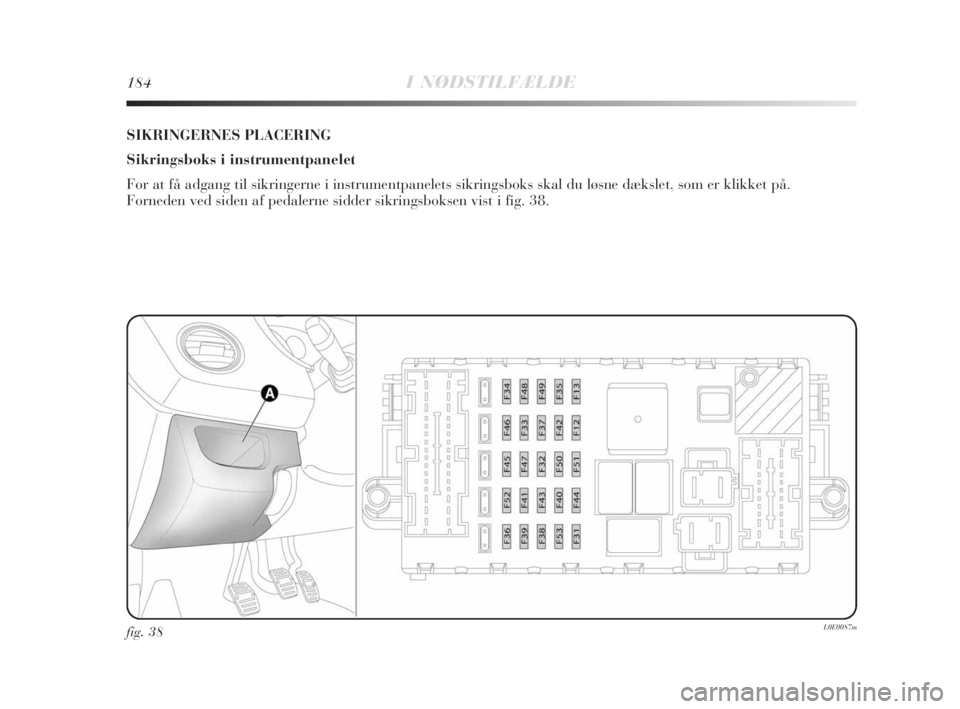

SIKRINGERNES PLACERING
Sikringsboks i instrumentpanelet
For at få adgang til sikringerne i instrumentpanelets sikringsboks skal du løsne dækslet, som er klikket på.
Forneden ved siden af pedalerne sidder sikringsboksen vist i fig. 38.
153-192 Delta 2ed DAN 23-01-2009 13:17 Pagina 184

I NØDSTILFÆLDE185
4

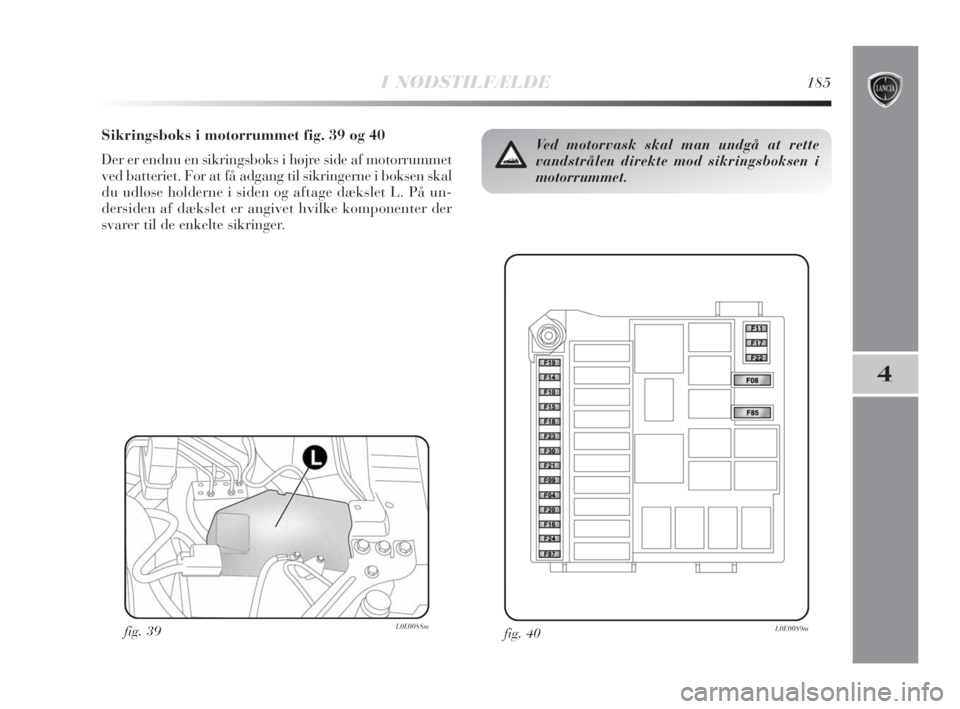

Sikringsboks i motorrummet fig. 39 og 40
Der er endnu en sikringsboks i højre side af motorrummet
ved batteriet. For at få adgang til sikringerne i boksen skal
du udløse holderne i siden og aftage dækslet L. På un-
dersiden af dækslet er angivet hvilke komponenter der
svarer til de enkelte sikringer.
fig. 40L0E0089mfig. 39L0E0088m
Ved motorvask skal man undgå at rette
vandstrålen direkte mod sikringsboksen i
motorrummet.
153-192 Delta 2ed DAN 23-01-2009 13:17 Pagina 185

186I NØDSTILFÆLDE

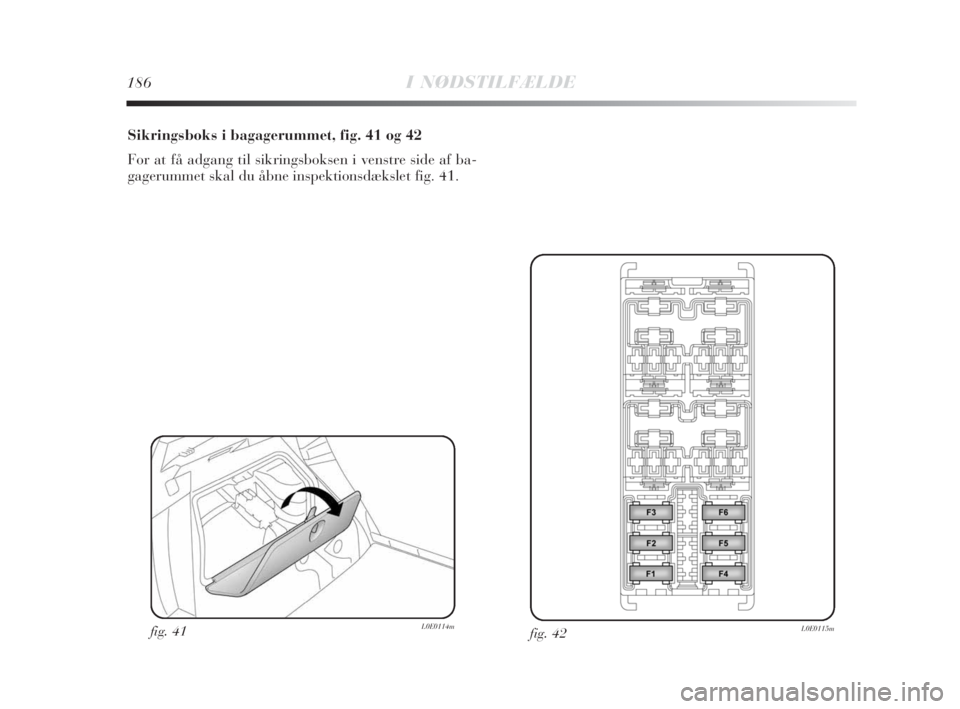

Sikringsboks i bagagerummet, fig. 41 og 42
For at få adgang til sikringsboksen i venstre side af ba-
gagerummet skal du åbne inspektionsdækslet fig. 41.
fig. 42L0E0115mfig. 41L0E0114m
153-192 Delta 2ed DAN 23-01-2009 13:17 Pagina 186

I NØDSTILFÆLDE187
4
SIKRINGSTABEL - Sikringsboks i instrumentpanelet
F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
–
20
20
5
20
7,5
–
10
30
7,538
38
38
38
38
–
38
38
38
38
38
–
38
38
38
FORBRUGERE SIKRING AMPERE FIGUR
Nærlys, højre
Nærlys, højre (med xenon-gasudladningspære)
Nærlys, venstre, lygteregulator
Nærlys, venstre (med xenon-gasudladningspære)
Relæspole til airconditionblæser, bodycomputer
Ubenyttet
Elrude, bageste venstre
Elrude, bageste højre
Baklygter, relæspoler i motorrummets fordelerboks,
stoplygtekontakt (åbnekonktakt),
sensor for vand i brændstof, gennemstrømningsmåler
Styreenhed for åbning og lukning af døre, brændstofklap,
udløser f. bagklap
Tredje stoplygte, instrumentbræt, styreenhed for aktive forlygter,
styreenhed på venstre gasudladningslygte
Ubenyttet
Autoradio, radionavigator, Blue&Me styreenhed, sirene f. alarm,
alarmsystem på loftslampe, airconditiongruppe, styreenhed
for dæktrykovervågning, diagnosestik,
bageste loftslamper
Elbagrude
Elektrisk opvarmede sidespejle, defrostere
på frontrudens sprinklerdyser
153-192 Delta 2ed DAN 23-01-2009 13:17 Pagina 187

188I NØDSTILFÆLDE
38
38
38
–
38
38
38
38
38
38
38
38F42
F43
F44
F45
F46
F47
F48
F49
F50
F51
F52
F535
30
15
–
20
20
20
5
7,5
5/7,5 (*)
15
7,5
FORBRUGERE SIKRING AMPERE FIGUR
Bremsestyreenhed, slingreføler
Rudeviskersystem på ratkontakt, tovejspumpesystem f.
frontrudevisker/bagrudevisker på ratkontakt
Cigarettænder/strømudtag på tunnel,
strømudtag i bagagerum
Ubenyttet
Motor for soltag
Forreste elrude, førersiden
Forreste elrude, passagersiden
Panel til nødbetjeningsknapper højre, venstre og midterste
på autoradio/radionavigator (belysning), ratkontakter (belysning),
knapper på forreste loftslampe, (belysning), styreenhed for
rumfølere, soltag (styreenhed, kontaktbelysning), regn-/mørkeføler,
elektrokromatisk spejl, betjeningsknapper for varme i forsæder
Airbag-styreenhed
Cigarettænder (belysning), betjening af fartpilot,
Convergence-styreenhed, styreenhed for parkeringssensorer,
sensor for AQS (Air Quality System), aircondition anlæg, el-justerede
sidespejle, styreenhed for dæktrykovervågning, styreenhed for driving
advisor, styreenhed på højre gasudladningslygte (*)
Bagrudeviskersystem på ratkontakt
Instrumentbræt, bageste blinklygter
153-192 Delta 2ed DAN 23-01-2009 13:17 Pagina 188

I NØDSTILFÆLDE189
4
F08
F09
F10
F11
F14
F15
F16
F17
F18
F19
F22
F22
F23
F24
F30
F85
SIKRINGSTABEL - Sikringsboks i motorrummet
–
20
10
10
15
30
7,5
10
7,5
7,5
15
20
20
5
15
15–
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
FORBRUGERE SIKRING AMPERE FIGUR
Ubenyttet
Lygtevaskerpumpe
Advarselssummer
Sekundærbelastning, elektronisk indsprøjtning
Fjernlys
Supplerende varmelegeme PTC1
Motorstyreenhed
Primærbelastning, elektronisk indsprøjtning
Motorstyreenhed
Aircondition-kompressor
Primærbelastning, elektronisk indsprøjtning (motor 1.4)
Primærbelastning, elektronisk indsprøjtning (motor 1.8 og diesel)
Bremsestyreenhed (ventiler)
Styreenhed for elektrisk servostyring
Tågeforlygter(cornering)
Brændstofpumpe
153-192 Delta 2ed DAN 23-01-2009 13:17 Pagina 189
