PLAFONDVERLICHTING ACHTER
Uitvoeringen zonder opendak
Gloeilampen vervangen:
❍trek het plafondlampje A-fig. 28 los bij de door de pijl
aangegeven punten;
❍maak de lamp B-fig. 29 los uit de veercontacten aan
de zijkant en vervang hem; plaats de nieuwe lamp en
controleer of de nieuwe lamp goed vastzit in de veer-
contacten;
Uitvoeringen met opendak
Lamp vervangen:
❍trek het plafondlampje A-fig. 30 los bij het door de pijl
aangegeven punt;❍maak de lamp B-fig. 29 los uit de veercontacten aan
de zijkant en vervang hem; controleer of de nieuwe
lamp goed vastzit in de veercontacten;
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 180

IN NOODGEVALLEN181
4
fig. 32L0E0171mfig. 33L0E0172m
BAGAGERUIMTEVERLICHTING
Lamp vervangen:
❍open de achterklep;
❍maak de lichtunit A-fig. 32 op het door de pijl aan-
gegeven punt los;
❍open het beschermkapje B-fig. 33 en vervang de ge-
klemde lamp;❍sluit het beschermkapje B op het lampenglas
❍monteer de lichtunit A door deze eerst aan de ene zij-
de in de juiste stand te plaatsen en vervolgens de an-
dere zijde aan te drukken, totdat de borging inklikt.
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 181

182IN NOODGEVALLEN
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
VERLICHTING DASHBOARDKASTJE
Lamp vervangen:
❍open het dashboardkastje en maak de lichtunit A-fig.
34 los;
❍maak de lamp B los uit de veercontacten aan de zij-
kant en vervang hem; controleer of de nieuwe lamp
goed vastzit in de veercontacten.
VERLICHTING ZONNEKLEPSPIEGEL
(waar voorzien)
Lamp vervangen:
❍open het dekseltje A-fig. 35 van het spiegeltje;
❍maak het plafondlampje B op de door de pijlen aan-
gegeven punten los;❍maak de lamp C-fig. 36 los uit de veercontacten aan
de zijkant en vervang hem; controleer of de nieuwe
lamp goed vastzit in de veercontacten.
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 182

IN NOODGEVALLEN183
4

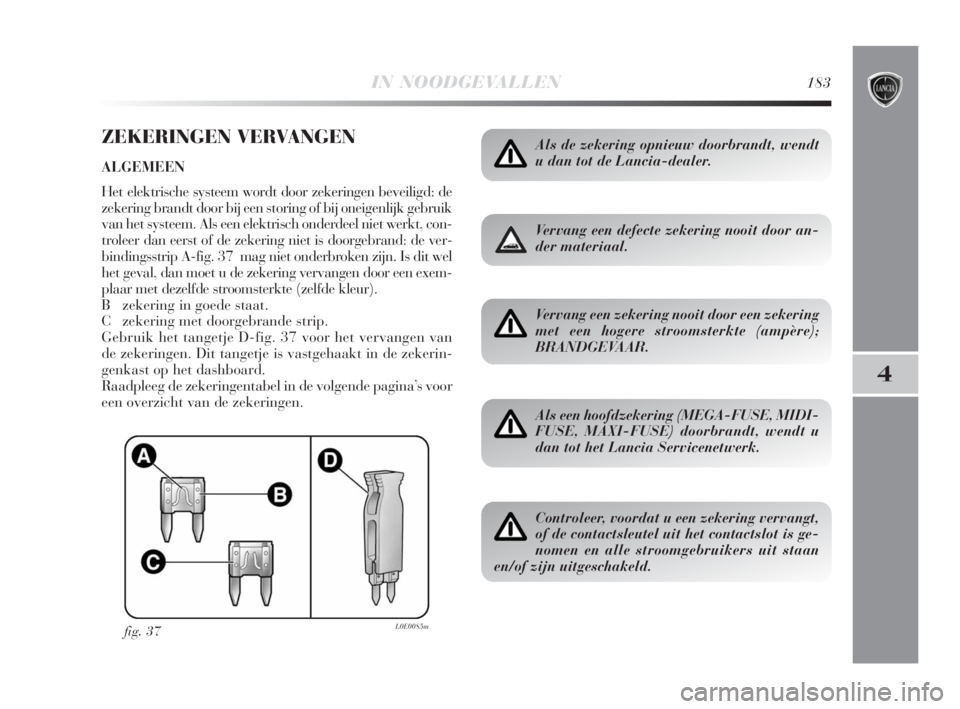

ZEKERINGEN VERVANGEN
ALGEMEEN
Het elektrische systeem wordt door zekeringen beveiligd: de
zekering brandt door bij een storing of bij oneigenlijk gebruik
van het systeem. Als een elektrisch onderdeel niet werkt, con-
troleer dan eerst of de zekering niet is doorgebrand: de ver-
bindingsstrip A-fig. 37 mag niet onderbroken zijn. Is dit wel
het geval, dan moet u de zekering vervangen door een exem-
plaar met dezelfde stroomsterkte (zelfde kleur).
B zekering in goede staat.
C zekering met doorgebrande strip.
Gebruik het tangetje D-fig. 37 voor het vervangen van
de zekeringen. Dit tangetje is vastgehaakt in de zekerin-
genkast op het dashboard.
Raadpleeg de zekeringentabel in de volgende pagina’s voor
een overzicht van de zekeringen.
fig. 37L0E0085m
Als de zekering opnieuw doorbrandt, wendt
u dan tot de Lancia-dealer.
Vervang een defecte zekering nooit door an-
der materiaal.
Vervang een zekering nooit door een zekering
met een hogere stroomsterkte (ampère);
BRANDGEVAAR.
Als een hoofdzekering (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) doorbrandt, wendt u
dan tot het Lancia Servicenetwerk.
Controleer, voordat u een zekering vervangt,
of de contactsleutel uit het contactslot is ge-
nomen en alle stroomgebruikers uit staan
en/of zijn uitgeschakeld.
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 183

184IN NOODGEVALLEN
fig. 38L0E0087m
TOEGANG TOT DE ZEKERINGEN
Zekeringenkast op dashboard
De zekeringen in de zekeringenkast op het dashboard zijn bereikbaar nadat de klep A is verwijderd.
Onderaan, aan de linkerkant van de stuurkolom, bevindt zich de zekeringenkast die in fig. 38 is aangegeven.
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 184

IN NOODGEVALLEN185
4
Zekeringenkast in de motorruimte fig. 39 en 40
In de motorruimte rechts, naast de accu, is een tweede ze-
keringenkast aanwezig. De zekeringen in deze zekerin-
genkast zijn bereikbaar nadat de borgklemmen zijn los-
gehaakt en het beschermdeksel L is verwijderd. Op de ach-
terkant van het deksel bevindt zich een nummer waarmee
het elektrisch onderdeel van elke zekering wordt aange-
geven.
fig. 40L0E0089mfig. 39L0E0088m
Als de motorruimte moet worden uitgespoten,
zorg dan dat de waterstraal niet direct op de
zekeringenkast in de motorruimte wordt ge-
richt.
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 185

186IN NOODGEVALLEN
Zekeringenkast in bagageruimte fig. 41 en 42
De zekeringen in de zekeringenkast links in de bagage-
ruimte zijn bereikbaar nadat het klepje fig. 41 is geopend.
fig. 42L0E0115mfig. 41L0E0114m
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 186

IN NOODGEVALLEN187
4
ZEKERINGENTABEL - Zekeringenkast op dashboard
F12
F12
F13
