Lancia Delta 2010 Manual de Uso e Manutenção (in Portuguese)

Uso e Manutenção

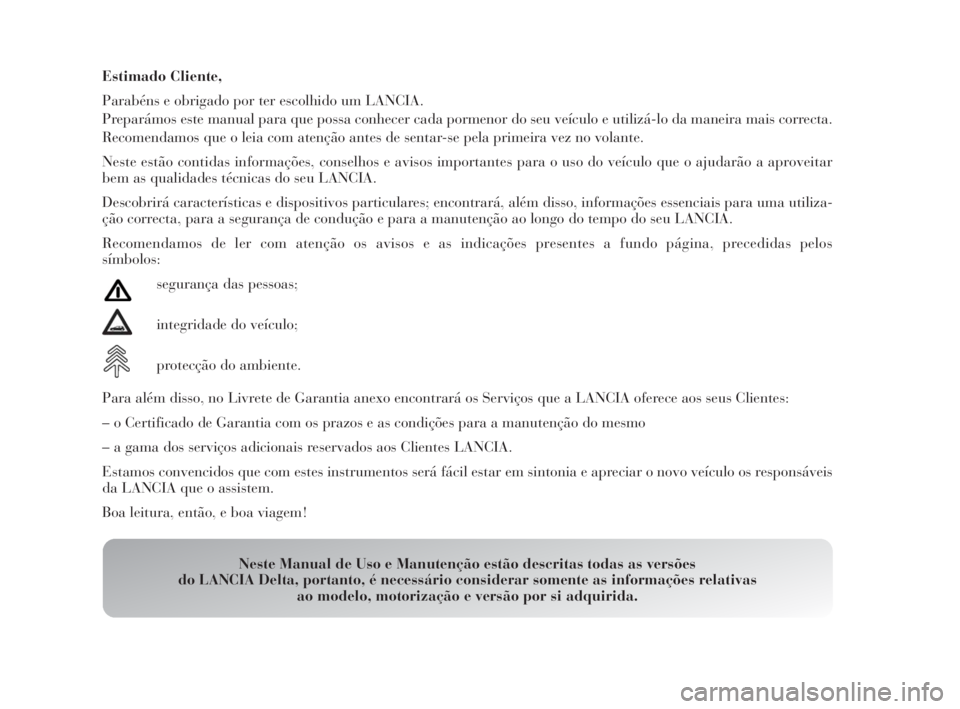

Estimado Cliente,
Parabéns e obrigado por ter escolhido um LANCIA.
Preparámos este manual para que possa conhecer cada pormenor do seu veículo e utilizá-lo da maneira mais correcta.
Recomendamos que o leia com atenção antes de sentar-se pela primeira vez no volante.
Neste estão contidas informações, conselhos e avisos importantes para o uso do veículo que o ajudarão a aproveitar
bem as qualidades técnicas do seu LANCIA.
Descobrirá características e dispositivos particulares; encontrará, além disso, informações essenciais para uma utiliza-
ção correcta, para a segurança de condução e para a manutenção ao longo do tempo do seu LANCIA.
Recomendamos de ler com atenção os avisos e as indicações presentes a fundo página, precedidas pelos
símbolos:
segurança das pessoas;
integridade do veículo;
protecção do ambiente.
Para além disso, no Livrete de Garantia anexo encontrará os Serviços que a LANCIA oferece aos seus Clientes:
– o Certificado de Garantia com os prazos e as condições para a manutenção do mesmo
– a gama dos serviços adicionais reservados aos Clientes LANCIA.
Estamos convencidos que com estes instrumentos será fácil estar em sintonia e apreciar o novo veículo os responsáveis
da LANCIA que o assistem.
Boa leitura, então, e boa viagem!
Neste Manual de Uso e Manutenção estão descritas todas as versões
do LANCIA Delta, portanto, é necessário considerar somente as informações relativas
ao modelo, motorização e versão por si adquirida.
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 1

ABASTECIMENTO DE COMBUSTÍVEL
Motores a gasolina:abastecer o veículo somente
com gasolina sem chumbo com número de octanas
(RON) superior a 95.
Motores a diesel:abastecer o veículo só com gasóleo para
auto-tracção conforme a especificação europeia EN590.
A utilização de outros produtos ou misturas pode danificar
irreparavelmente o motor com consequente anulação da
garantia para os danos causados.
ARRANQUE DO MOTOR
Motores a gasolina:certificar-se de que o travão de
mão esteja puxado; colocar a alavanca da caixa de
velocidades em ponto morto; carregar a fundo no
pedal da embraiagem, sem carregar no acelerador e,
em seguida, rodar a chave de arranque para AV Ve
soltá-la logo após o arranque do motor.
Motores a diesel:rodar a chave de arranque para MARe
aguardar o apagamento das luzes avisadoras Yem; rodar
a chave de arranque para AV Ve soltá-la logo após o
arranque do motor.
ESTACIONAMENTO SOBRE MATERIAL INFLAMÁVEL
Durante o funcionamento, a panela catalítica atinge
temperaturas elevadas. Por isso, não estacionar o veículo
em cima de erva, folhas secas, agulhas de pinheiro ou
outro material inflamável: perigo de incêndio.
RESPEITO PELO AMBIENTE
O veículo está equipado de um sistema que permite
um diagnóstico contínuo dos componentes
relacionados com as emissões para garantir um
melhor respeito do ambiente.DISPOSITIVOS ELÉCTRICOS ACESSÓRIOS
Se após a compra do veículo se deseja instalar
acessórios que necessitam de alimentação eléctrica
(com risco de descarregar gradualmente a bateria),
dirigir-se à Rede de Assistência Lanciaque avaliará
a absorção eléctrica total e verificará se o sistema do
veículo é em grau de sustentar a carga requerida.
CODE CARD
Manter o cartão num local seguro, não dentro do
veículo. É necessário ter sempre consigo o código
electrónico indicado no CODE card na eventualidade
de ter de efectuar um arranque de emergência.
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção permite conservar
inalterados no tempo os rendimentos do veículo e as
características de segurança, respeitando o ambiente
e mantendo baixos os custos de funcionamento.
NO MANUAL DE USO E MANUTENÇÃO…
…encontrará informações, conselhos e avisos
importantes para uma utilização correcta, para a
segurança de condução e para a manutenção do
veículo ao longo do tempo. Preste particular atenção
aos símbolos "(segurança das pessoas) #(protecção
do ambiente) â(integridade do veículo).
Quando o display multifuncional apresenta a mensagem
“Consultar manual” deve consultar o capítulo “Luzes
avisadoras no painel” da presente publicação.

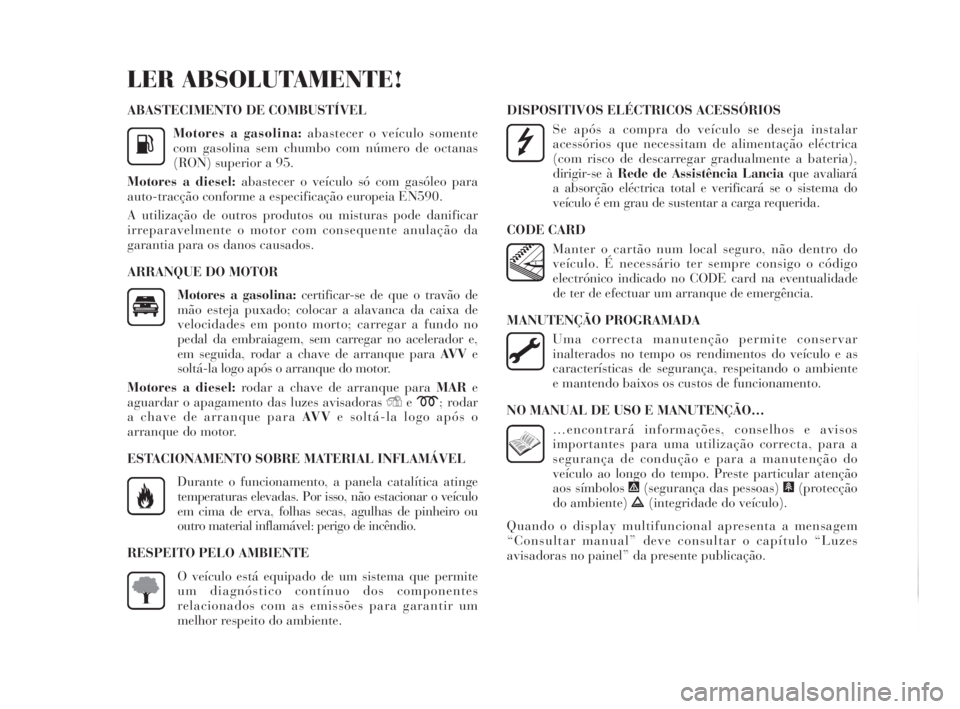

LER ABSOLUTAMENTE!
K



001-142 Delta 3ed P 30-11-2009 13:58 Pagina 2

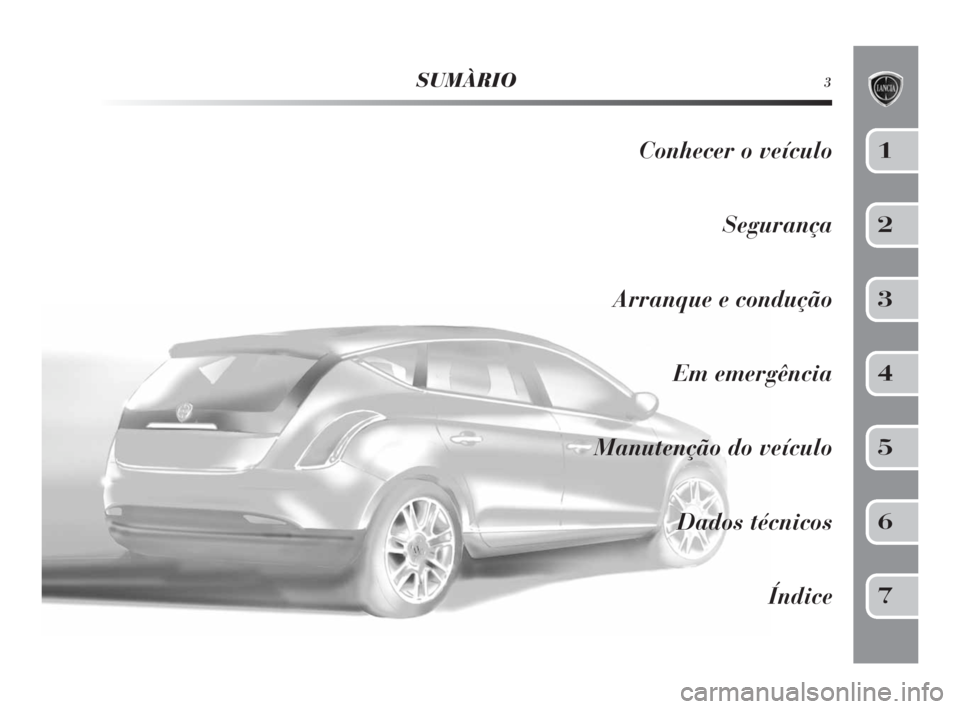

SUMÀRIO3
Conhecer o veículo
Segurança
Arranque e condução
Em emergência
Manutenção do veículo
Dados técnicos
Índice1
2
3
4
5
6
7
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 3

4
página deixada branca intencionalmente
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 4

CONHECER O VEÍCULO5
1
Painel de instrumentos ................................ 6
Painel e instrumentos de bordo .................... 7
Display ....................................................... 20
Entradas Menu............................................ 24
Trip computer............................................. 34
Símbolos..................................................... 36
Sistema Lancia code .................................... 37
As chaves.................................................... 38
Alarme........................................................ 41
Dispositivo de arranque............................... 44
Bancos ....................................................... 45
Apoios para a cabeça .................................. 48
Volante ....................................................... 49
Espelhos retrovisores .................................. 49
Conforto climático....................................... 51
Climatizador manual .................................. 52
Climatizador automático bi-zona ................ 54
Luzes externas............................................ 60
Limpeza dos vidros ..................................... 63
Cruise Control ............................................. 66
Luzes do tecto ............................................. 68
Comandos................................................... 70Sistema de corte de combustível.................. 73
Equipamentos internos................................ 74
Tecto de abrir.............................................. 79
Portas ......................................................... 82
Vidros eléctricos ......................................... 85
Bagageira.................................................... 89
Capot do motor ........................................... 97
Porta-bagagens/porta-esquis....................... 99
Faróis.......................................................... 100
Sistema DST ............................................... 102
Função SPORT ........................................... 102
Reactive Suspension System ........................ 104
Driving Advisor........................................... 106
Sistema ESP Evoluído................................. 110
Sistema EOBD ............................................ 115
Direcção assistida eléctrica “Dualdrive” ....... 115
Sistema T.P.M.S........................................... 117
Sensores de estacionamento......................... 120
Magic Parking............................................. 123
Acessórios comprados pelo usuário .............. 137
Abastecimento do veículo............................ 138
Protecção do meio ambiente ........................ 141
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 5

6CONHECER O VEÍCULO

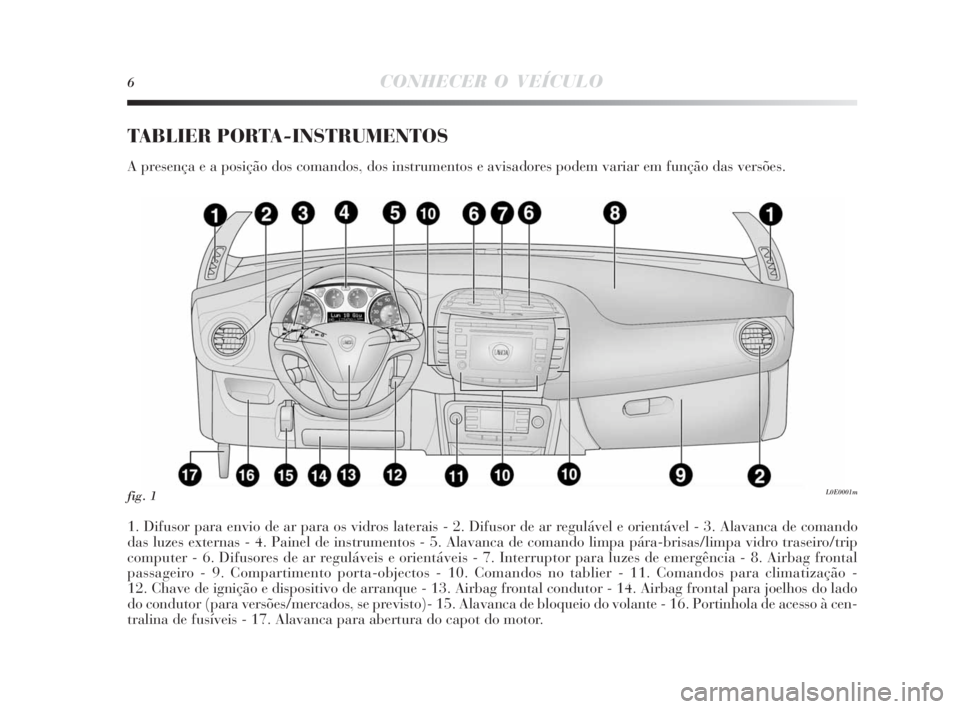

TABLIER PORTA-INSTRUMENTOS
A presença e a posição dos comandos, dos instrumentos e avisadores podem variar em função das versões.
1. Difusor para envio de ar para os vidros laterais - 2. Difusor de ar regulável e orientável - 3. Alavanca de comando
das luzes externas - 4. Painel de instrumentos - 5. Alavanca de comando limpa pára-brisas/limpa vidro traseiro/trip
computer - 6. Difusores de ar reguláveis e orientáveis - 7. Interruptor para luzes de emergência - 8. Airbag frontal
passageiro - 9. Compartimento porta-objectos - 10. Comandos no tablier - 11. Comandos para climatização -
12. Chave de ignição e dispositivo de arranque - 13. Airbag frontal condutor - 14. Airbag frontal para joelhos do lado
do condutor (para versões/mercados, se previsto)- 15. Alavanca de bloqueio do volante - 16. Portinhola de acesso à cen-
tralina de fusíveis - 17. Alavanca para abertura do capot do motor.
fig. 1L0E0001m
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 6

CONHECER O VEÍCULO7
1

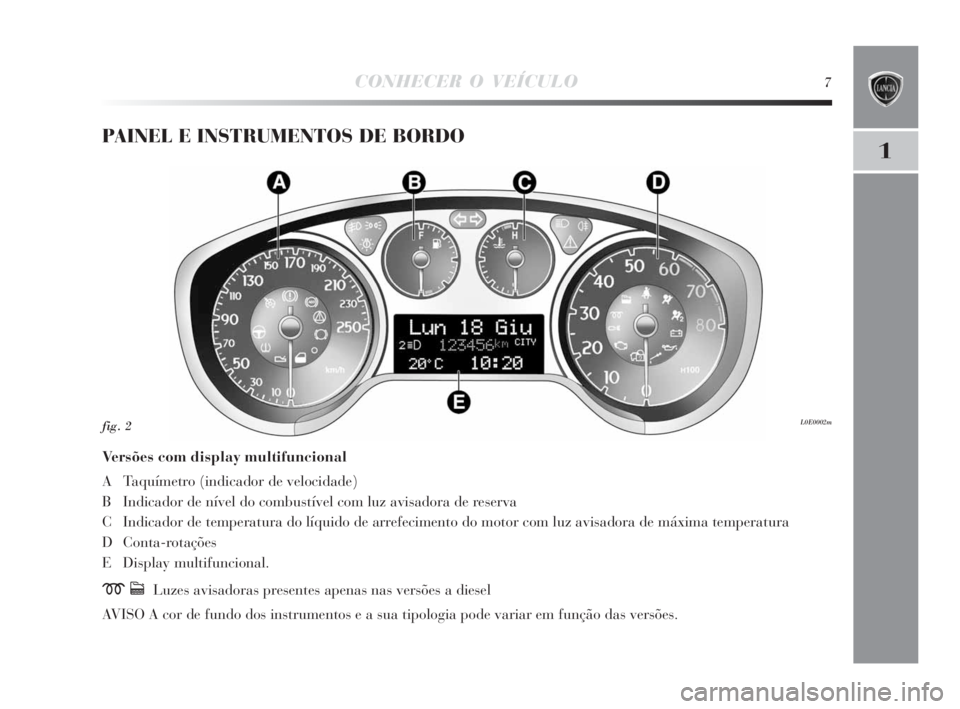

PAINEL E INSTRUMENTOS DE BORDO
Versões com display multifuncional
A Taquímetro (indicador de velocidade)
B Indicador de nível do combustível com luz avisadora de reserva
C Indicador de temperatura do líquido de arrefecimento do motor com luz avisadora de máxima temperatura
D Conta-rotações
E Display multifuncional.
mcLuzes avisadoras presentes apenas nas versões a diesel
AVISO A cor de fundo dos instrumentos e a sua tipologia pode variar em função das versões.
L0E0002mfig. 2
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 7

8CONHECER O VEÍCULO
Versões com display multifuncional ajustável
A Taquímetro (indicador de velocidade)
B Indicador de nível do combustível com luz avisadora de reserva
C Indicador de temperatura do líquido de arrefecimento do motor com luz avisadora de máxima temperatura
D Conta-rotações
E Display multifuncional ajustável.
mcLuzes avisadoras presentes apenas nas versões a diesel
AVISO A cor de fundo dos instrumentos e a sua tipologia pode variar em função das versões.
fig. 3L0E0003m
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 8

CONHECER O VEÍCULO9
1

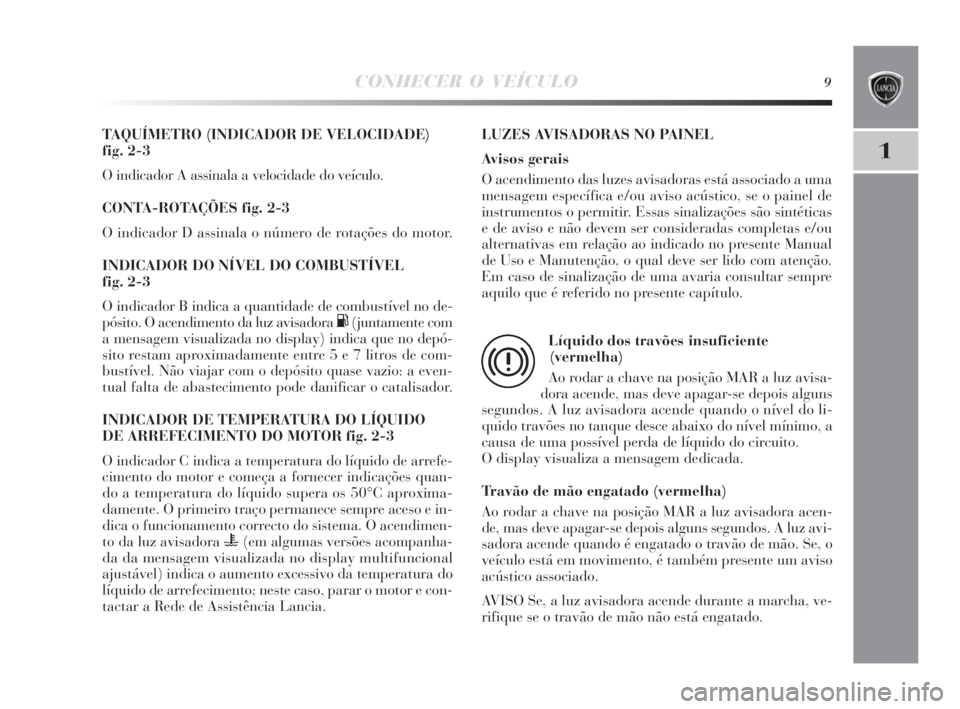

TAQUÍMETRO (INDICADOR DE VELOCIDADE)
fig. 2-3
O indicador A assinala a velocidade do veículo.
CONTA-ROTAÇÕES fig. 2-3
O indicador D assinala o número de rotações do motor.
INDICADOR DO NÍVEL DO COMBUSTÍVEL
fig. 2-3
O indicador B indica a quantidade de combustível no de-
pósito. O acendimento da luz avisadora
K(juntamente com
a mensagem visualizada no display) indica que no depó-
sito restam aproximadamente entre 5 e 7 litros de com-
bustível. Não viajar com o depósito quase vazio: a even-
tual falta de abastecimento pode danificar o catalisador.
INDICADOR DE TEMPERATURA DO LÍQUIDO
DE ARREFECIMENTO DO MOTOR fig. 2-3
O indicador C indica a temperatura do líquido de arrefe-
cimento do motor e começa a fornecer indicações quan-
do a temperatura do líquido supera os 50°C aproxima-
damente. O primeiro traço permanece sempre aceso e in-
dica o funcionamento correcto do sistema. O acendimen-
to da luz avisadora
u(em algumas versões acompanha-
da da mensagem visualizada no display multifuncional
ajustável) indica o aumento excessivo da temperatura do
líquido de arrefecimento; neste caso, parar o motor e con-
tactar a Rede de Assistência Lancia.LUZES AVISADORAS NO PAINEL
Avisos gerais
O acendimento das luzes avisadoras está associado a uma
mensagem específica e/ou aviso acústico, se o painel de
instrumentos o permitir. Essas sinalizações são sintéticas
e de aviso e não devem ser consideradas completas e/ou
alternativas em relação ao indicado no presente Manual
de Uso e Manutenção, o qual deve ser lido com atenção.
Em caso de sinalização de uma avaria consultar sempre
aquilo que é referido no presente capítulo.
Líquido dos travões insuficiente
(vermelha)
Ao rodar a chave na posição MAR a luz avisa-
dora acende, mas deve apagar-se depois alguns
segundos. A luz avisadora acende quando o nível do li-
quido travões no tanque desce abaixo do nível mínimo, a
causa de uma possível perda de líquido do circuito.
O display visualiza a mensagem dedicada.
Travão de mão engatado (vermelha)
Ao rodar a chave na posição MAR a luz avisadora acen-
de, mas deve apagar-se depois alguns segundos. A luz avi-
sadora acende quando é engatado o travão de mão. Se, o
veículo está em movimento, é também presente um aviso
acústico associado.
AVISO Se, a luz avisadora acende durante a marcha, ve-
rifique se o travão de mão não está engatado.
x
001-142 Delta 3ed P 30-11-2009 13:58 Pagina 9
