90POZNAWANIE SAMOCHODU

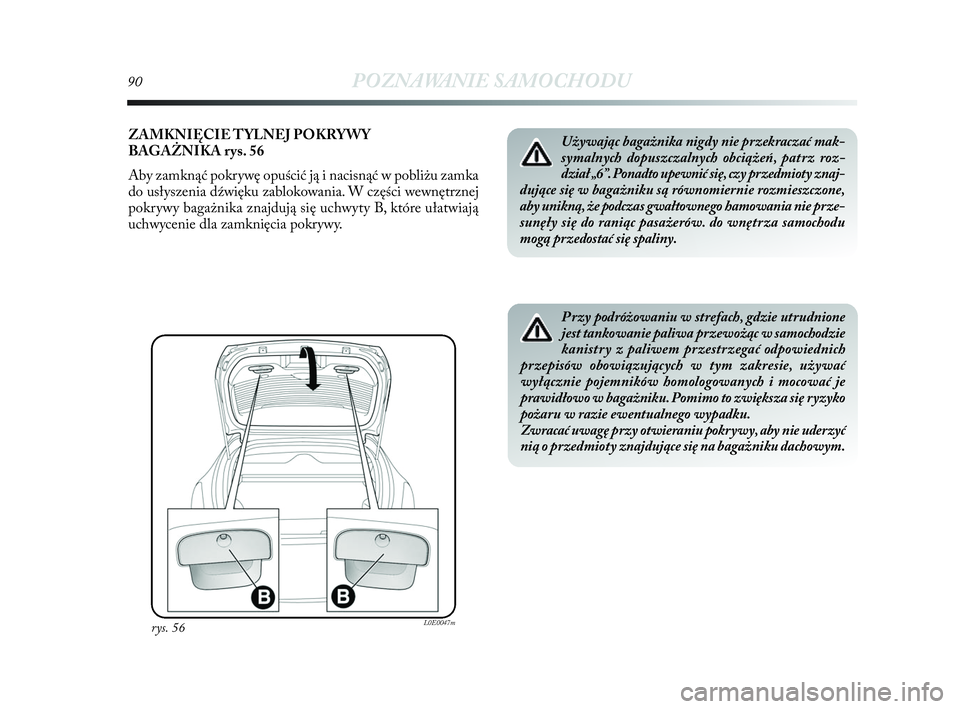

ZAMKNIĘCIE TYLNEJ POKRYWY
BAGAŻNIKA rys. 56
Aby zamknąć pokrywę opuścić ją i nacisnąć w pobliżu zamka
do usłyszenia dźwięku zablokowania. W części wewnętrznej
pokrywy bagażnika znajdują się uchwyty B, które ułatwiają
uchwycenie dla zamknięcia pokrywy.
rys. 56L0E0047m
Przy podróżowaniu w strefach, gdzie utrudnione
jest tankowanie paliwa przewożąc w samochodzie
kanistry z paliwem przestrzegać odpowiednich
przepisów obowiązujących w tym zakresie, używać
wyłącznie pojemników homologowanych i mocować je
prawidłowo w bagażniku. Pomimo to zwiększa się ryzyko
pożaru w razie ewentualnego wypadku.
Zwracać uwagę przy otwieraniu pokrywy, aby nie uderzyć
nią o przedmioty znajdujące się na bagażniku dachowym.
Używając bagażnika nigdy nie przekraczać mak-
symalnych dopuszczalnych obciążeń, patrz roz-
dział „6”. Ponadto upewnić się, czy przedmioty znaj-
dujące się w bagażniku są równomiernie rozmieszczone,
aby unikną, że podczas gwałtownego hamowania nie prze-
sunęły się do raniąc pasażerów. do wnętrza samochodu
mogą przedostać się spaliny.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 90

POZNAWANIE SAMOCHODU91
1
rys. 57L0E0048m

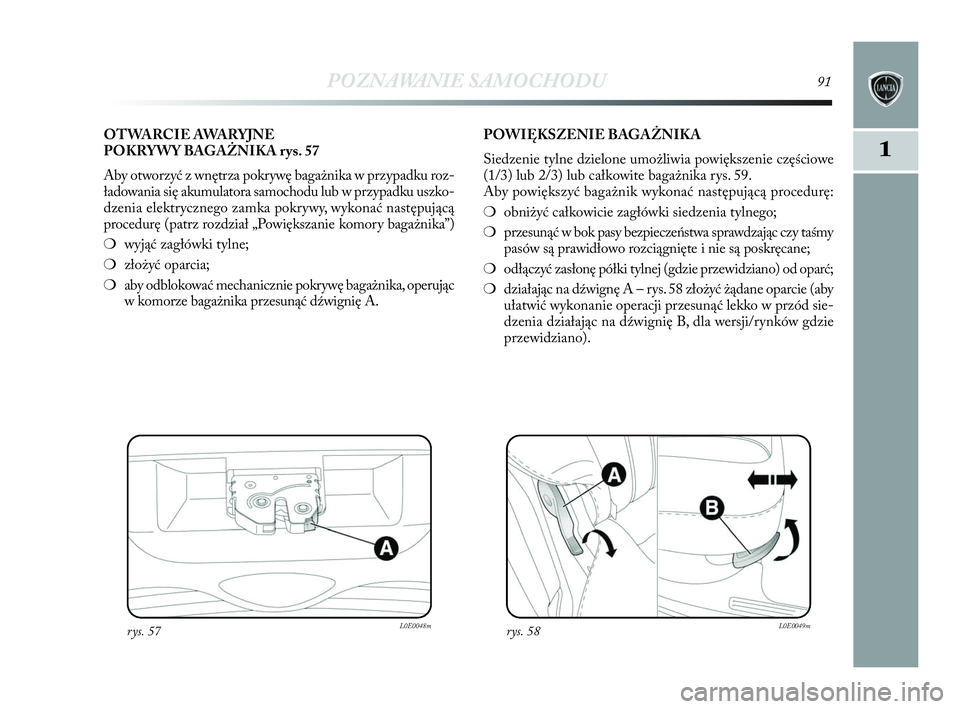

OTWARCIE AWARYJNE
POKRYWY BAGAŻNIKA rys. 57
Aby otworzyć z wnętrza pokrywę bagażnika w przypadku roz-
ładowania się akumulatora samochodu lub w przypadku uszko-
dzenia elektrycznego zamka pokrywy, wykonać następującą
procedurę (patrz rozdział „Powiększanie komory bagażnika”)
❍wyjąć zagłówki tylne;
❍złożyć oparcia;
❍aby odblokować mechanicznie pokrywę bagażnika, operując
w komorze bagażnika przesunąć dźwignię A.POWIĘKSZENIE BAGAŻNIKA

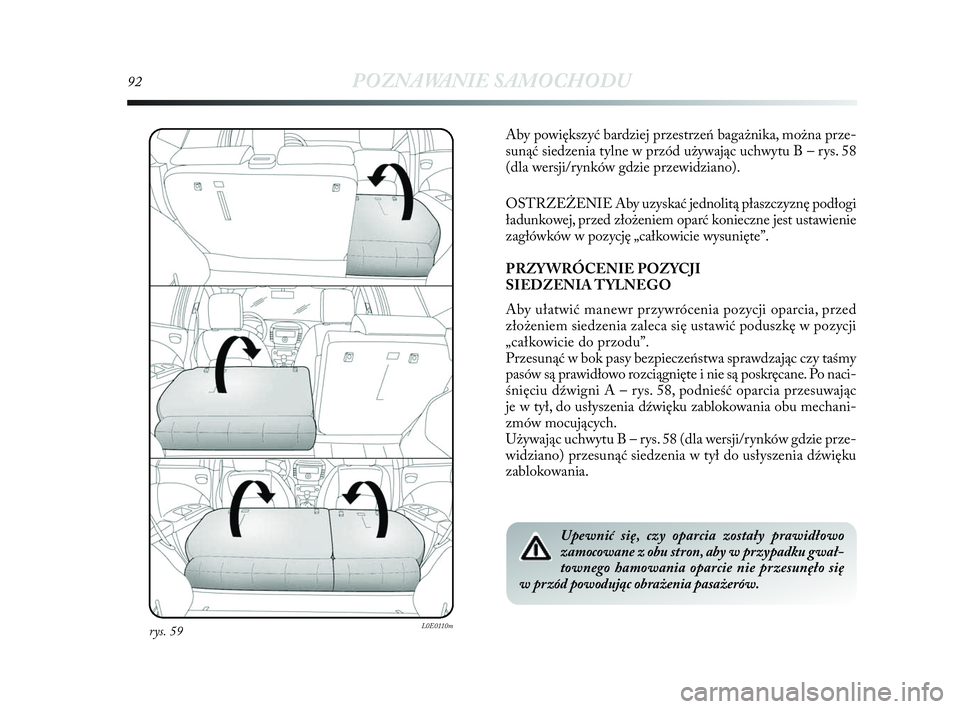

Siedzenie tylne dzielone umożliwia powiększenie częściowe
(1/3) lub 2/3) lub całkowite bagażnika rys. 59.
Aby powiększyć bagażnik wykonać następującą procedurę:
❍obniżyć całkowicie zagłówki siedzenia tylnego;
❍przesunąć w bok pasy bezpieczeństwa sprawdzając czy taśmy
pasów są prawidłowo rozciągnięte i nie są poskręcane;
❍odłączyć zasłonę półki tylnej (gdzie przewidziano) od oparć;
❍działając na dźwignę A – rys. 58 złożyć żądane oparcie (aby
ułatwić wykonanie operacji przesunąć lekko w przód sie-
dzenia działając na dźwignię B, dla wersji/rynków gdzie
przewidziano).
rys. 58L0E0049m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 91

92POZNAWANIE SAMOCHODU
rys. 59L0E0110m
Aby powiększyć bardziej przestrzeń bagażnika, można prze-
sunąć siedzenia tylne w przód używając uchwytu B – rys. 58
(dla wersji/rynków gdzie przewidziano).
OSTRZEŻENIE Aby uzyskać jednolitą płaszczyznę podłogi
ładunkowej, przed złożeniem oparć konieczne jest ustawienie
zagłówków w pozycję „całkowicie wysunięte”.
PRZYWRÓCENIE POZYCJI
SIEDZENIA TYLNEGO
Aby ułatwić manewr przywrócenia pozycji oparcia, przed
złożeniem siedzenia zaleca się ustawić poduszkę w pozycji
„całkowicie do przodu”.
Przesunąć w bok pasy bezpieczeństwa sprawdzając czy taśmy
pasów są prawidłowo rozciągnięte i nie są poskręcane. Po naci-
śnięciu dźwigni A – rys. 58, podnieść oparcia przesuwając
je w tył, do usłyszenia dźwięku zablokowania obu mechani-
zmów mocujących.
Używając uchwytu B – rys. 58 (dla wersji/rynków gdzie prze-
widziano) przesunąć siedzenia w tył do usłyszenia dźwięku
zablokowania.
Upewnić się, czy oparcia zostały prawidłowo
zamocowane z obu stron, aby w przypadku gwał-
townego hamowania oparcie nie przesunęło się
w przód powodując obrażenia pasażerów.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 92

POZNAWANIE SAMOCHODU93
1
rys. 61L0E0051mrys. 60L0E0050m
Aby przywrócić pozycję półki tylnej odwrócić kolejność

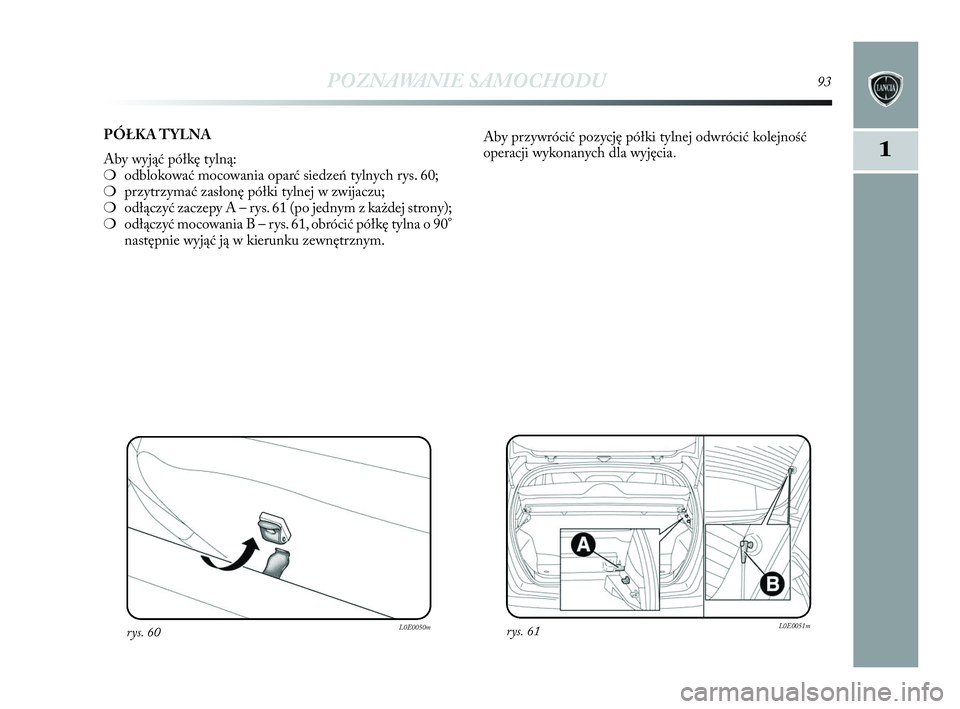

operacji wykonanych dla wyjęcia. PÓŁKA TYLNA
Aby wyjąć półkę tylną:
❍odblokować mocowania oparć siedzeń tylnych rys. 60;
❍przytrzymać zasłonę półki tylnej w zwijaczu;
❍odłączyć zaczepy A – rys. 61 (po jednym z każdej strony);
❍odłączyć mocowania B – rys. 61, obrócić półkę tylna o 90°
następnie wyjąć ją w kierunku zewnętrznym.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 93

94POZNAWANIE SAMOCHODU

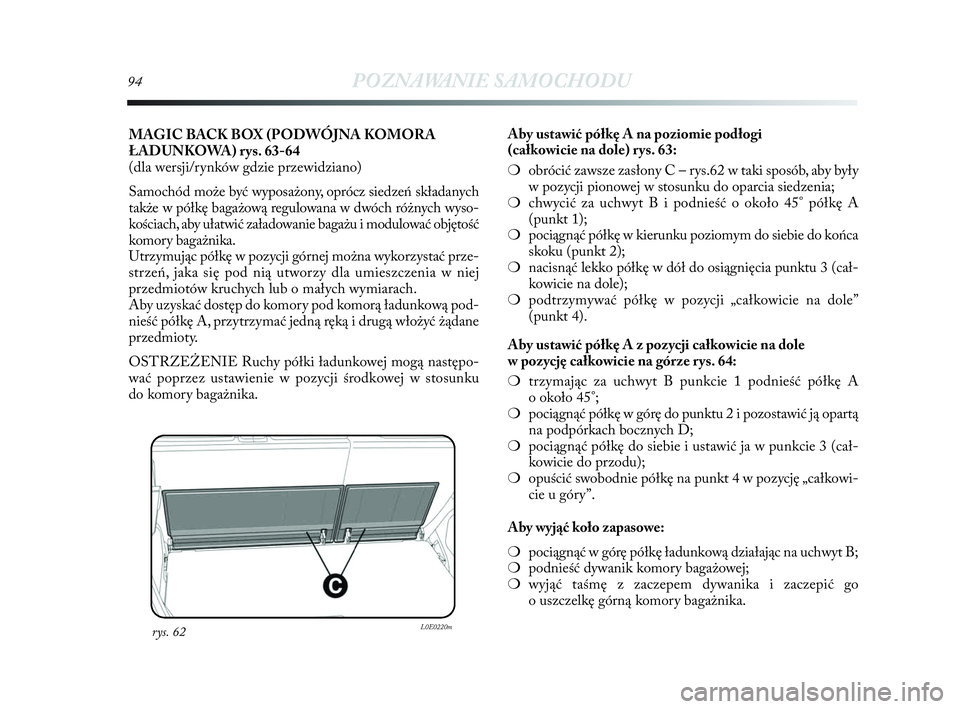

MAGIC BACK BOX (PODWÓJNA KOMORA
ŁADUNKOWA) rys. 63-64
(dla wersji/rynków gdzie przewidziano)
Samochód może być wyposażony, oprócz siedzeń składanych
także w półkę bagażową regulowana w dwóch różnych wyso-
kościach, aby ułatwić załadowanie bagażu i modulować objętość
komory bagażnika.
Utrzymując półkę w pozycji górnej można wykorzystać prze-
strzeń, jaka się pod nią utworzy dla umieszczenia w niej
przedmiotów kruchych lub o małych wymiarach.
Aby uzyskać dostęp do komory pod komorą ładunkową pod-
nieść półkę A, przytrzymać jedną ręką i drugą włożyć żądane
przedmioty.
OSTRZEŻENIE Ruchy półki ładunkowej mogą następo-
wać poprzez ustawienie w pozycji środkowej w stosunku
do komory bagażnika.Aby ustawić półkę A na poziomie podłogi
(całkowicie na dole) rys. 63:
❍obrócić zawsze zasłony C – rys.62 w taki sposób, aby były
w pozycji pionowej w stosunku do oparcia siedzenia;
❍chwycić za uchwyt B i podnieść o około 45° półkę A
(punkt 1);
❍pociągnąć półkę w kierunku poziomym do siebie do końca
skoku (punkt 2);
❍nacisnąć lekko półkę w dół do osiągnięcia punktu 3 (cał-
kowicie na dole);
❍podtrzymywać półkę w pozycji „całkowicie na dole”
(punkt 4).

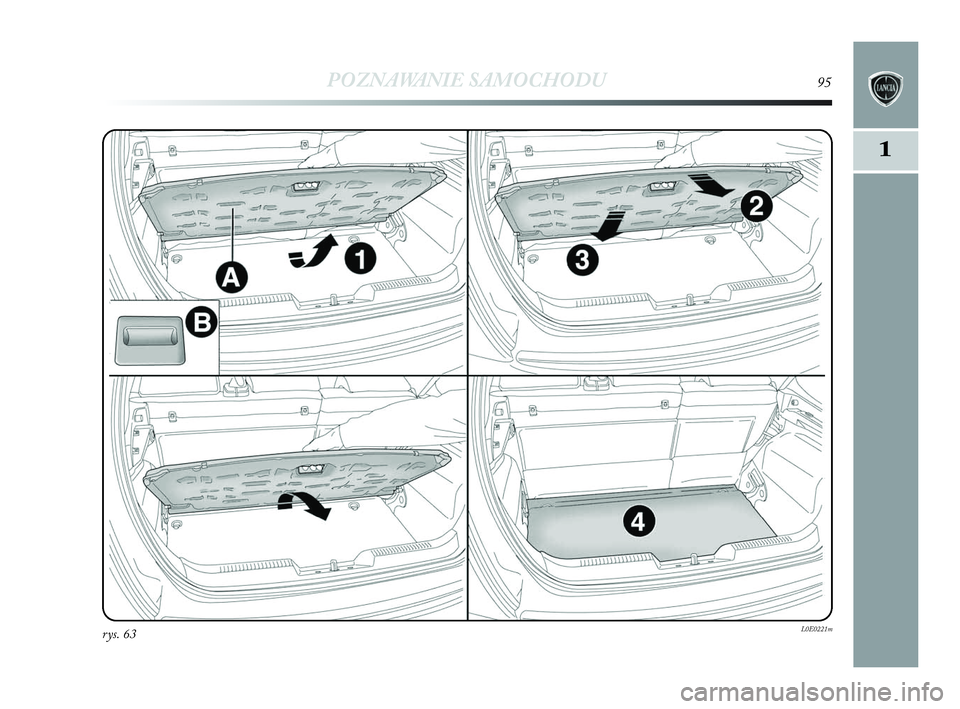

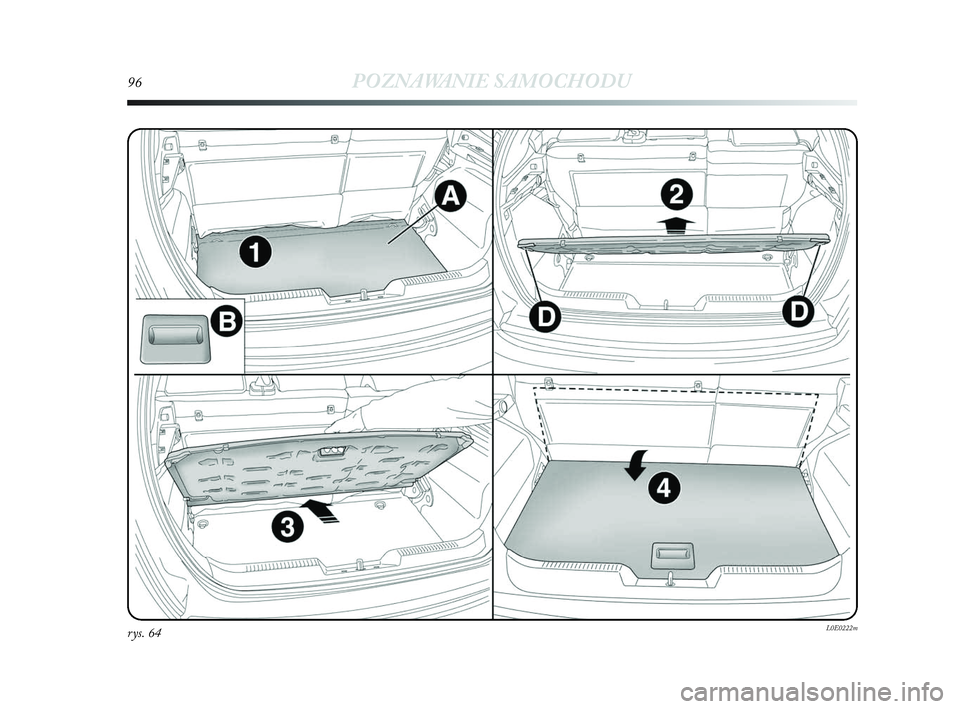

Aby ustawić półkę A z pozycji całkowicie na dole
w pozycję całkowicie na górze rys. 64:
❍trzymając za uchwyt B punkcie 1 podnieść półkę A
o około 45°;
❍pociągnąć półkę w górę do punktu 2 i pozostawić ją opartą
na podpórkach bocznych D;
❍pociągnąć półkę do siebie i ustawić ja w punkcie 3 (cał-
kowicie do przodu);
❍opuścić swobodnie półkę na punkt 4 w pozycję „całkowi-
cie u góry”.
Aby wyjąć koło zapasowe:
❍pociągnąć w górę półkę ładunkową działając na uchwyt B;
❍podnieść dywanik komory bagażowej;
❍wyjąć taśmę z zaczepem dywanika i
zaczepić go
o uszczelkę górną komory bagażnika.
rys. 62L0E0220m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 94

POZNAWANIE SAMOCHODU95
1
rys. 63L0E0221m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 95

96POZNAWANIE SAMOCHODU
rys. 64L0E0222m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 96

POZNAWANIE SAMOCHODU97
1
rys. 65L0E0053m

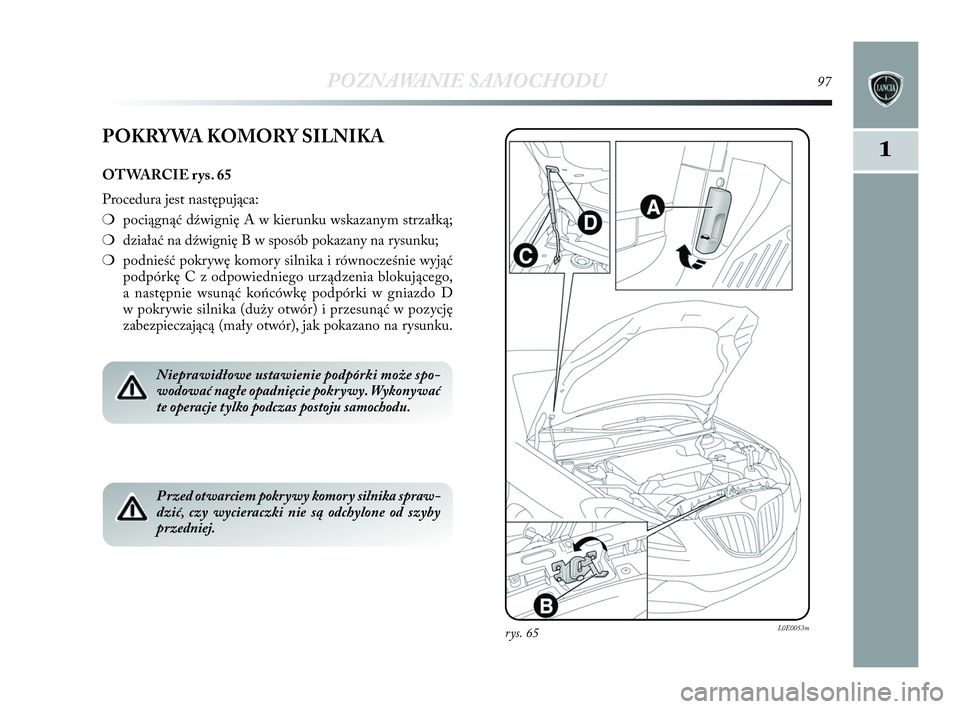

POKRYWA KOMORY SILNIKA
OTWARCIE rys. 65
Procedura jest następująca:
❍pociągnąć dźwignię A w kierunku wskazanym strzałką;
❍działać na dźwignię B w sposób pokazany na rysunku;
❍podnieść pokrywę komory silnika i równocześnie wyjąć
podpórkę C z odpowiedniego urządzenia blokującego,
a następnie wsunąć końcówkę podpórki w gniazdo D
w pokrywie silnika (duży otwór) i przesunąć w pozycję
zabezpieczającą (mały otwór), jak pokazano na rysunku.
Nieprawidłowe ustawienie podpórki może spo-
wodować nagłe opadnięcie pokrywy. Wykonywać
te operacje tylko podczas postoju samochodu.
Przed otwarciem pokrywy komory silnika spraw-
dzić, czy wycieraczki nie są odchylone od szyby
przedniej.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 97

98POZNAWANIE SAMOCHODU
Przy gorącym silniku działać ostrożnie wewnątrz
komory silnika aby uniknąć niebezpieczeństwa
oparzeń. Nie zbliżać rąk do elektrowentylatora:
może się włączyć także przy wyjętym kluczyku z wyłącz-
nika zapłonu. Zaczekać, aż silnik ostygnie.
Zwracać uwagę na luźno zwisające krawaty,
szaliki i luźne elementy ubrania, które mogą zostać
przypadkowo wciągnięte przez elementy silnika
będące w ruchu; niebezpieczeństwo obrażeń.

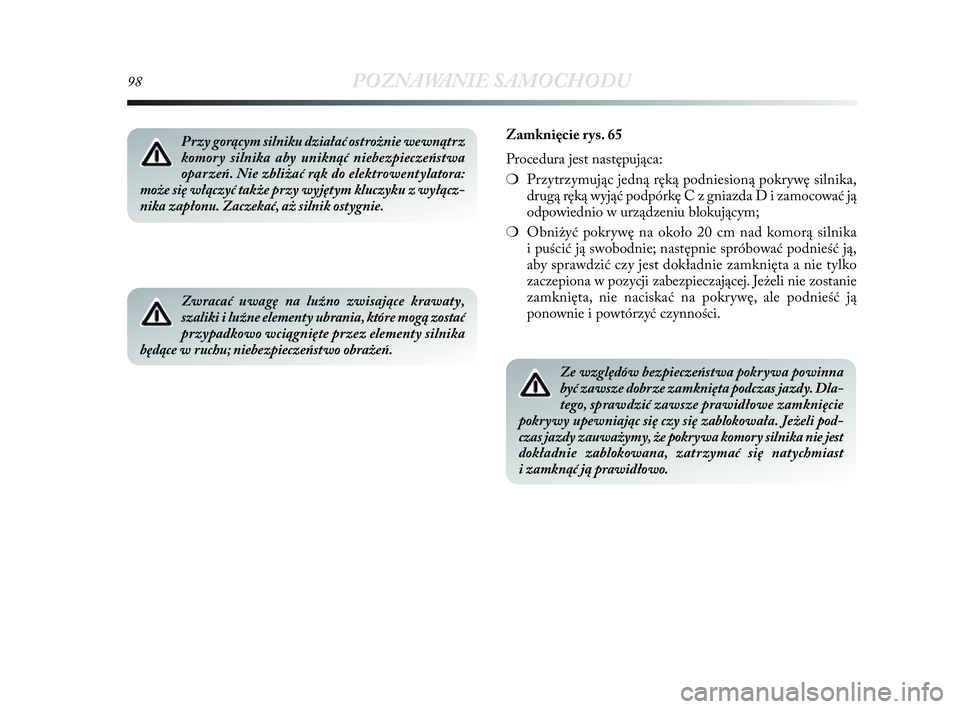

Zamknięcie rys. 65
Procedura jest następująca:
❍Przytrzymując jedną ręką podniesioną pokrywę silnika,
drugą ręką wyjąć podpórkę C z gniazda D i zamocować ją
odpowiednio w urządzeniu blokującym;
❍Obniżyć pokrywę na około 20 cm nad komorą silnika
i puścić ją swobodnie; następnie spróbować podnieść ją,
aby sprawdzić czy jest dokładnie zamknięta a nie tylko
zaczepiona w pozycji zabezpieczającej. Jeżeli nie zostanie
zamknięta, nie naciskać na pokrywę, ale podnieść ją
ponownie i powtórzyć czynności.
Ze względów bezpieczeństwa pokrywa powinna
być zawsze dobrze zamknięta podczas jazdy. Dla-
tego, sprawdzić zawsze prawidłowe zamknięcie
pokrywy upewniając się czy się zablokowała. Jeżeli pod-
czas jazdy zauważymy, że pokrywa komory silnika nie jest
dokładnie zablokowana, zatrzymać się natychmiast
i zamknąć ją prawidłowo.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 98

POZNAWANIE SAMOCHODU99

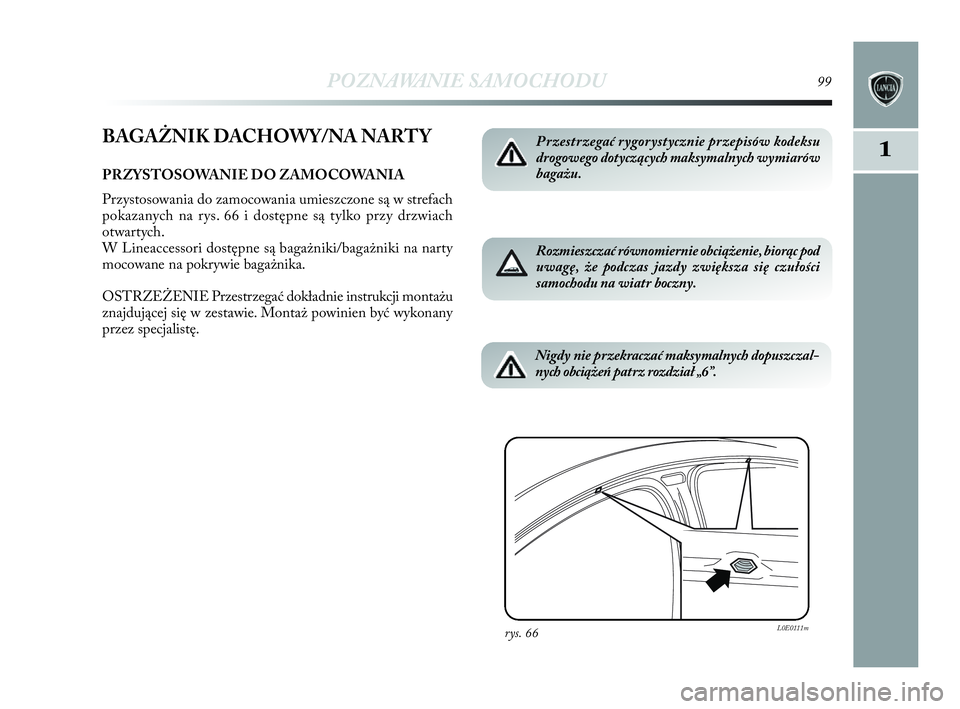

1BAGAŻNIK DACHOWY/NA NARTY
PRZYSTOSOWANIE DO ZAMOCOWANIA
Przystosowania do zamocowania umieszczone są w strefach
pokazanych na rys. 66 i dostępne są tylko przy drzwiach
otwartych.
W Lineaccessori dostępne są bagażniki/bagażniki na narty
mocowane na pokrywie bagażnika.
OSTRZEŻENIE Przestrzegać dokładnie instrukcji montażu
znajdującej się w zestawie. Montaż powinien być wykonany
przez specjalistę.
rys. 66L0E0111m
Przestrzegać rygorystycznie przepisów kodeksu
drogowego dotyczących maksymalnych wymiarów
bagażu.
Rozmieszczać równomiernie obciążenie, biorąc pod
uwagę, że podczas jazdy zwiększa się czułości
samochodu na wiatr boczny.
Nigdy nie przekraczać maksymalnych dopuszczal-
nych obciążeń patrz rozdział „6”.
