Lancia Delta 2010 Betriebsanleitung (in German)

Betriebsanleitung

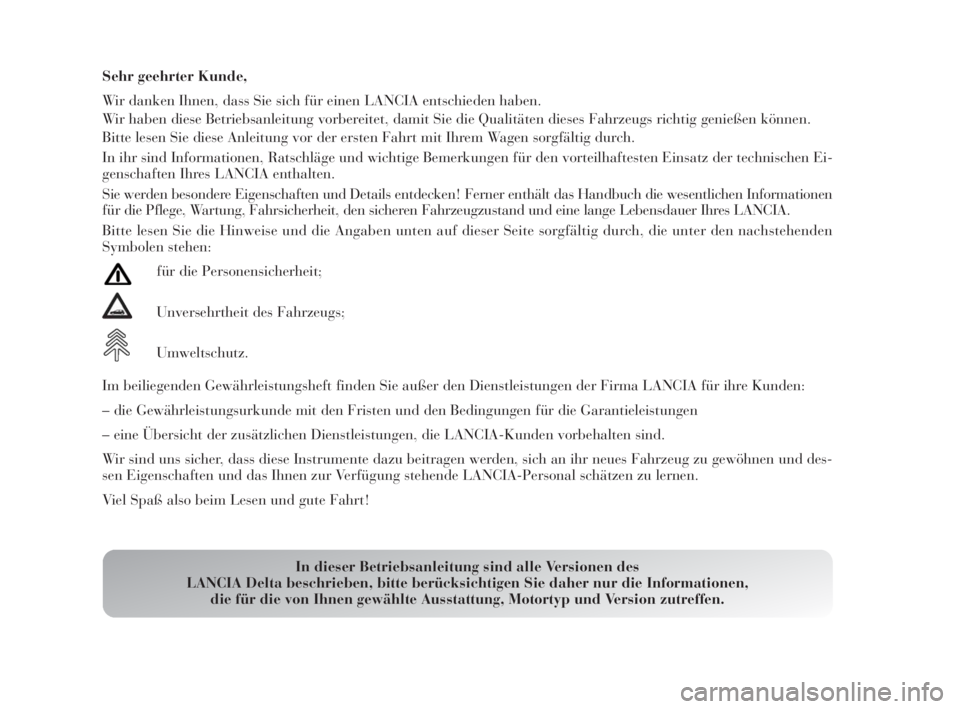

Sehr geehrter Kunde,
Wir danken Ihnen, dass Sie sich für einen LANCIA entschieden haben.
Wir haben diese Betriebsanleitung vorbereitet, damit Sie die Qualitäten dieses Fahrzeugs richtig genießen können.
Bitte lesen Sie diese Anleitung vor der ersten Fahrt mit Ihrem Wagen sorgfältig durch.
In ihr sind Informationen, Ratschläge und wichtige Bemerkungen für den vorteilhaftesten Einsatz der technischen Ei-
genschaften Ihres LANCIA enthalten.
Sie werden besondere Eigenschaften und Details entdecken! Ferner enthält das Handbuch die wesentlichen Informationen
für die Pflege, Wartung, Fahrsicherheit, den sicheren Fahrzeugzustand und eine lange Lebensdauer Ihres LANCIA.
Bitte lesen Sie die Hinweise und die Angaben unten auf dieser Seite sorgfältig durch, die unter den nachstehenden
Symbolen stehen:
für die Personensicherheit;
Unversehrtheit des Fahrzeugs;
Umweltschutz.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstleistungen der Firma LANCIA für ihre Kunden:
– die Gewährleistungsurkunde mit den Fristen und den Bedingungen für die Garantieleistungen
– eine Übersicht der zusätzlichen Dienstleistungen, die LANCIA-Kunden vorbehalten sind.
Wir sind uns sicher, dass diese Instrumente dazu beitragen werden, sich an ihr neues Fahrzeug zu gewöhnen und des-
sen Eigenschaften und das Ihnen zur Verfügung stehende LANCIA-Personal schätzen zu lernen.
Viel Spaß also beim Lesen und gute Fahrt!
In dieser Betriebsanleitung sind alle Versionen des
LANCIA Delta beschrieben, bitte berücksichtigen Sie daher nur die Informationen,
die für die von Ihnen gewählte Ausstattung, Motortyp und Version zutreffen.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 1

KRAFTSTOFF TANKEN
Benzinmotoren:Nur bleifreies Benzin mit einer
nicht unter 95 liegenden Oktanzahl (ROZ) tanken.
Dieselmotoren:Das Fahrzeug darf nur mit Dieselkraftstoff nach
der europäischen Norm EN590 betankt werden. Die Verwendung
von anderen Produkten oder Gemischen kann den Motor auf nicht
wieder gut zu machende Weise schädigen und führt zum Verfall
des Garantieanspruchs für entstandene Schäden.
ANLASSEN DES MOTORS
Benzinmotoren:Vergewissern Sie sich, dass die
Handbremse angezogen ist; Gangschalthebel in
Leerlaufstellung bringen; das Kupplungspedal ganz
durchtreten, ohne das Gaspedal zu betätigen, dann
den Zündschlüssel auf AV Vdrehen und nach
Anspringen des Motors loslassen.
Dieselmotoren:Den Zündschlüssel auf MARdrehen und
warten, bis sich die Kontrollleuchten Yundm
ausschalten. Den Zündschlüssel jetzt auf AV Vdrehen und
nach Anspringen des Motors sofort loslassen.
PARKEN AUF BRENNBAREM MATERIAL
Bei seinem normalen Betrieb entwickelt der
Katalysator hohe Temperaturen. Parken Sie das
Fahrzeug somit nicht auf brennbarem Material
(Gras, trockenem Laub, Tannennadeln usw.): Es
besteht Brandgefahr.
SCHUTZ DER UMWELT
Das Fahrzeug ist mit einem System ausgestattet, das
die ständige Diagnose der Bestandteile erlaubt, die
mit den Schadstoffemissionen zusammenhängen, um
einen besseren Umweltschutz zu garantieren.ZUSÄTZLICHE ELEKTRISCHE GERÄTE
Sollen nach dem Kauf Zubehörteile in das Fahrzeug
eingebaut werden, für die eine elektrische Versorgung
notwendig ist (mit dem Risiko der allmählichen
Entladung der Batterie), wenden Sie sich bitte an das
Lancia Kundendienstnetz, das die gesamte
Stromaufnahme prüft und abschätzt, ob das
Fahrzeug den erforderlichen Strombedarf verkraften
kann.
CODE CARD
An einem sichern Ort, nicht im Fahrzeug
aufbewahren. Es empfiehlt sich, den auf der CODE
Card angegebenen elektronischen Code für den Fall
eines Notstarts immer bei sich zu führen.
PLANMÄSSIGE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das
Fahrzeug im optimalen Zustand eine lange
Lebensdauer erreicht, die Sicherheitsmerkmale und
der Schutz der Umwelt nicht beeinträchtigt und
niedrige Unterhaltskosten sicher gestellt werden.
IN DER BETRIEBS- UND WARTUNGSANLEITUNG…
... finden Sie Informationen, Ratschläge und wichtige
Hinweise für den korrekten Gebrauch, ein sicheres
Fahren und die Pflege und Wartung Ihres Fahrzeugs.
Besondere Aufmerksamkeit sollten Sie folgenden
Symbolen"(Personensicherheit)#(Umweltschutz)
undâ(Unversehrtheit des Fahrzeugs) schenken.
Wenn auf dem Mehrfunktionsdisplay die Meldung
“Handbuch nachschlagen” angezeigt wird, ist das Kapitel
“Kontrollleuchten und Meldungen” dieses Handbuchs zu
konsultieren.

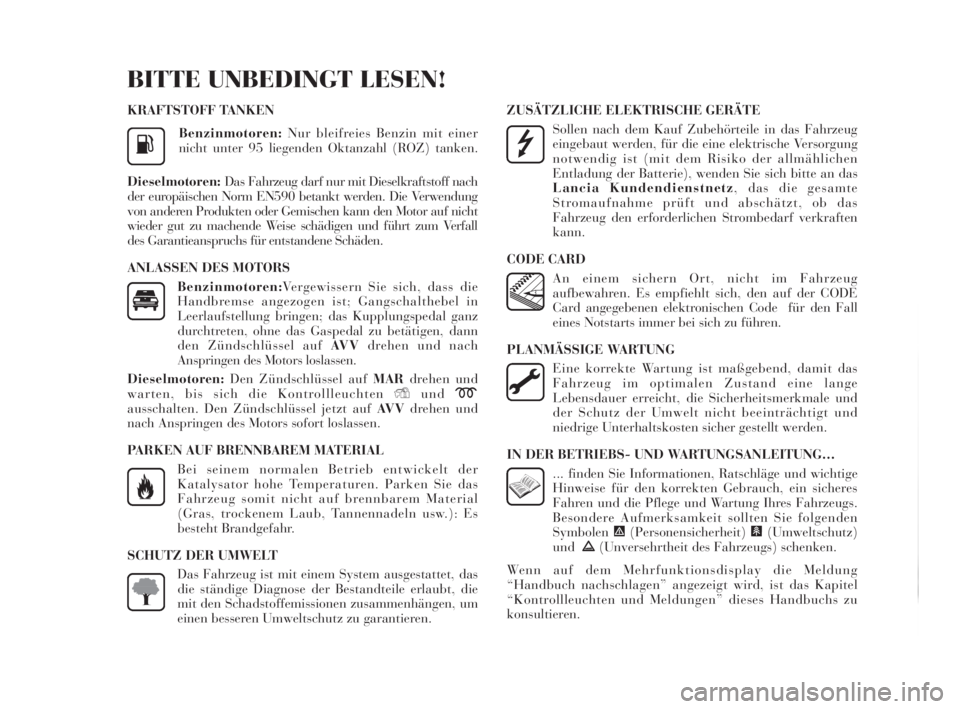

BITTE UNBEDINGT LESEN!
K



001-142 Delta 3ed D 30-11-2009 16:38 Pagina 2

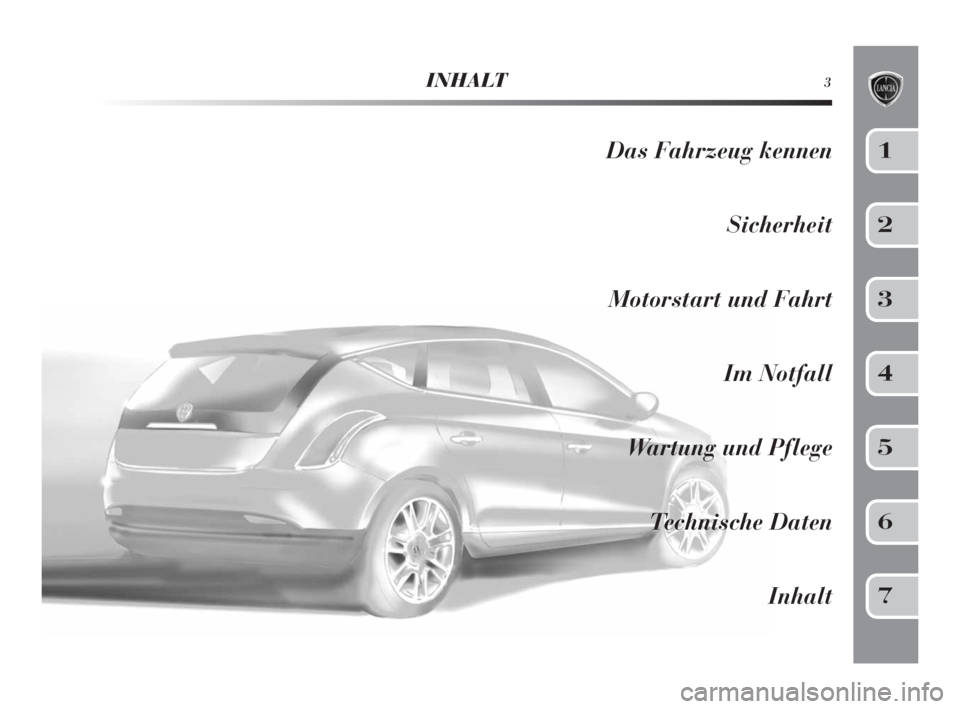

INHALT3
Das Fahrzeug kennen
Sicherheit
Motorstart und Fahrt
Im Notfall
Wartung und Pflege
Technische Daten
Inhalt1
2
3
4
5
6
7
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 3

4
Weiße Seite
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 4

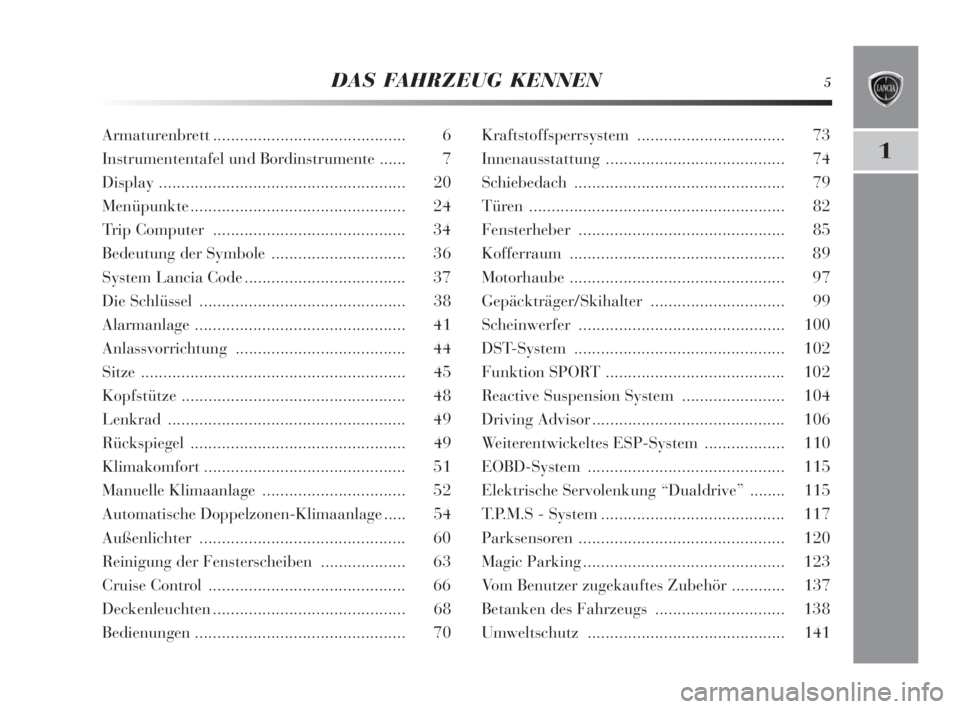

DAS FAHRZEUG KENNEN5
1
Armaturenbrett........................................... 6
Instrumententafel und Bordinstrumente ...... 7
Display ....................................................... 20
Menüpunkte................................................ 24
Trip Computer ........................................... 34
Bedeutung der Symbole .............................. 36
System Lancia Code .................................... 37
Die Schlüssel .............................................. 38
Alarmanlage ............................................... 41
Anlassvorrichtung ...................................... 44
Sitze ........................................................... 45
Kopfstütze .................................................. 48
Lenkrad..................................................... 49
Rückspiegel ................................................ 49
Klimakomfort............................................. 51
Manuelle Klimaanlage ................................ 52
Automatische Doppelzonen-Klimaanlage ..... 54
Außenlichter .............................................. 60
Reinigung der Fensterscheiben ................... 63
Cruise Control ............................................ 66
Deckenleuchten ........................................... 68
Bedienungen............................................... 70Kraftstoffsperrsystem ................................. 73
Innenausstattung ........................................ 74
Schiebedach ............................................... 79
Türen ......................................................... 82
Fensterheber .............................................. 85
Kofferraum................................................ 89
Motorhaube ................................................ 97
Gepäckträger/Skihalter.............................. 99
Scheinwerfer .............................................. 100
DST-System ............................................... 102
Funktion SPORT ........................................ 102
Reactive Suspension System ....................... 104
Driving Advisor........................................... 106
Weiterentwickeltes ESP-System .................. 110
EOBD-System ............................................ 115
Elektrische Servolenkung “Dualdrive” ........ 115
T.P.M.S - System......................................... 117
Parksensoren .............................................. 120
Magic Parking............................................. 123
Vom Benutzer zugekauftes Zubehör ............ 137
Betanken des Fahrzeugs............................. 138
Umweltschutz ............................................ 141
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 5

6DAS FAHRZEUG KENNEN

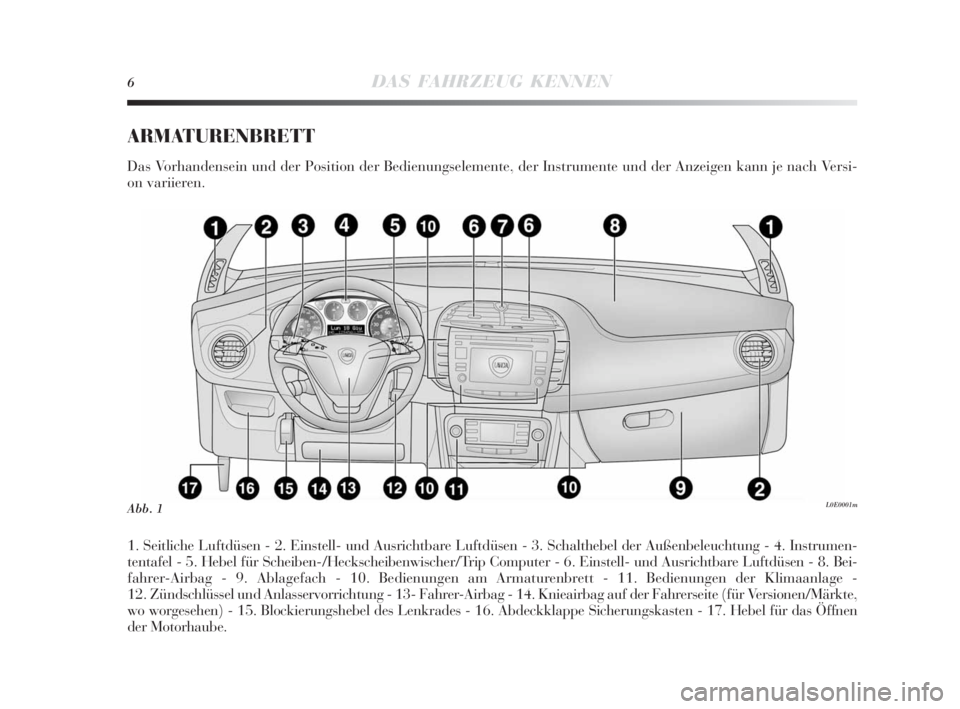

1. Seitliche Luftdüsen - 2. Einstell- und Ausrichtbare Luftdüsen - 3. Schalthebel der Außenbeleuchtung - 4. Instrumen-
tentafel - 5. Hebel für Scheiben-/Heckscheibenwischer/Trip Computer - 6. Einstell- und Ausrichtbare Luftdüsen - 8. Bei-
fahrer-Airbag - 9. Ablagefach - 10. Bedienungen am Armaturenbrett - 11. Bedienungen der Klimaanlage -
12. Zündschlüssel und Anlasservorrichtung - 13- Fahrer-Airbag - 14. Knieairbag auf der Fahrerseite (für Versionen/Märkte,
wo worgesehen) - 15. Blockierungshebel des Lenkrades - 16. Abdeckklappe Sicherungskasten - 17. Hebel für das Öffnen
der Motorhaube.
Abb. 1L0E0001m
ARMATURENBRETT
Das Vorhandensein und der Position der Bedienungselemente, der Instrumente und der Anzeigen kann je nach Versi-
on variieren.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 6

DAS FAHRZEUG KENNEN7
1

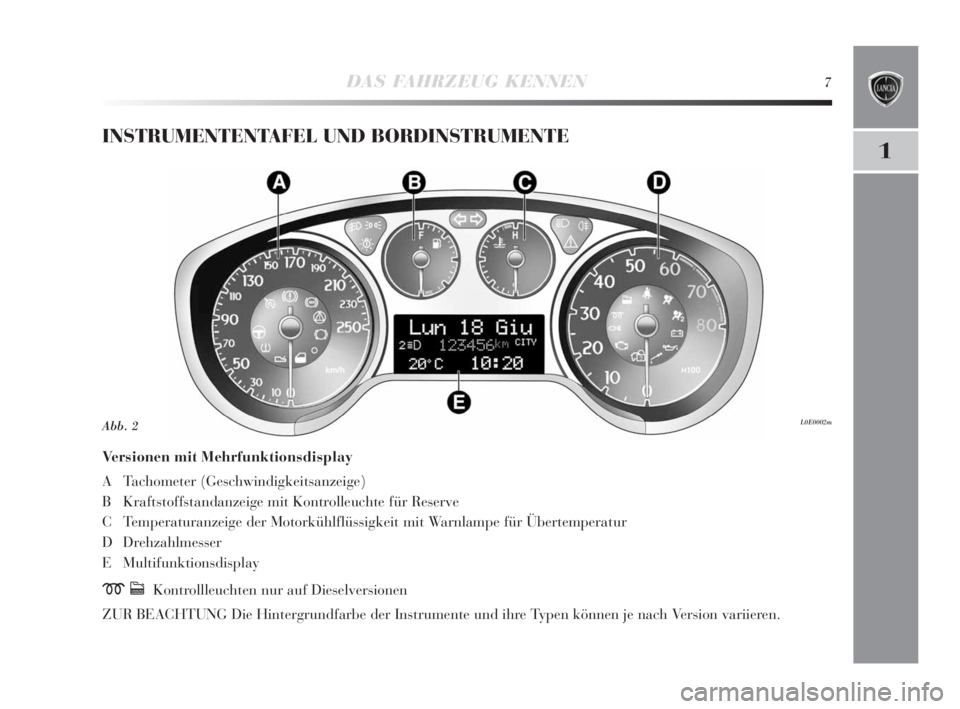

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
Versionen mit Mehrfunktionsdisplay
A Tachometer (Geschwindigkeitsanzeige)
B Kraftstoffstandanzeige mit Kontrolleuchte für Reserve
C Temperaturanzeige der Motorkühlflüssigkeit mit Warnlampe für Übertemperatur
D Drehzahlmesser
E Multifunktionsdisplay
mcKontrollleuchten nur auf Dieselversionen
ZUR BEACHTUNG Die Hintergrundfarbe der Instrumente und ihre Typen können je nach Version variieren.
L0E0002mAbb. 2
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 7

8DAS FAHRZEUG KENNEN

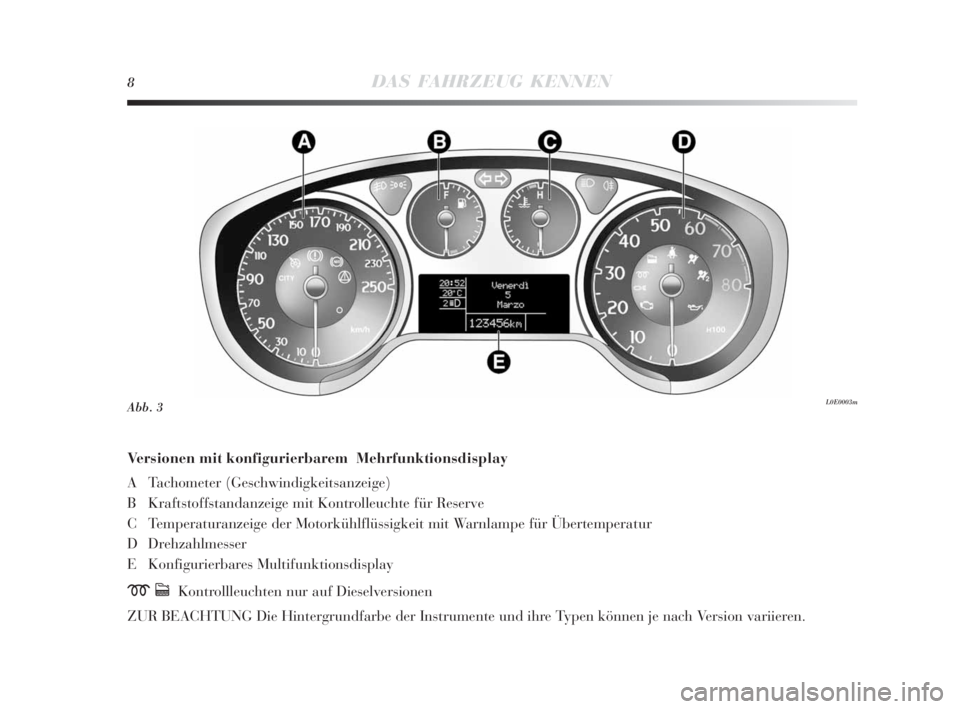

Versionen mit konfigurierbarem Mehrfunktionsdisplay
A Tachometer (Geschwindigkeitsanzeige)
B Kraftstoffstandanzeige mit Kontrolleuchte für Reserve
C Temperaturanzeige der Motorkühlflüssigkeit mit Warnlampe für Übertemperatur
D Drehzahlmesser
E Konfigurierbares Multifunktionsdisplay
mcKontrollleuchten nur auf Dieselversionen
ZUR BEACHTUNG Die Hintergrundfarbe der Instrumente und ihre Typen können je nach Version variieren.
Abb. 3L0E0003m
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 8

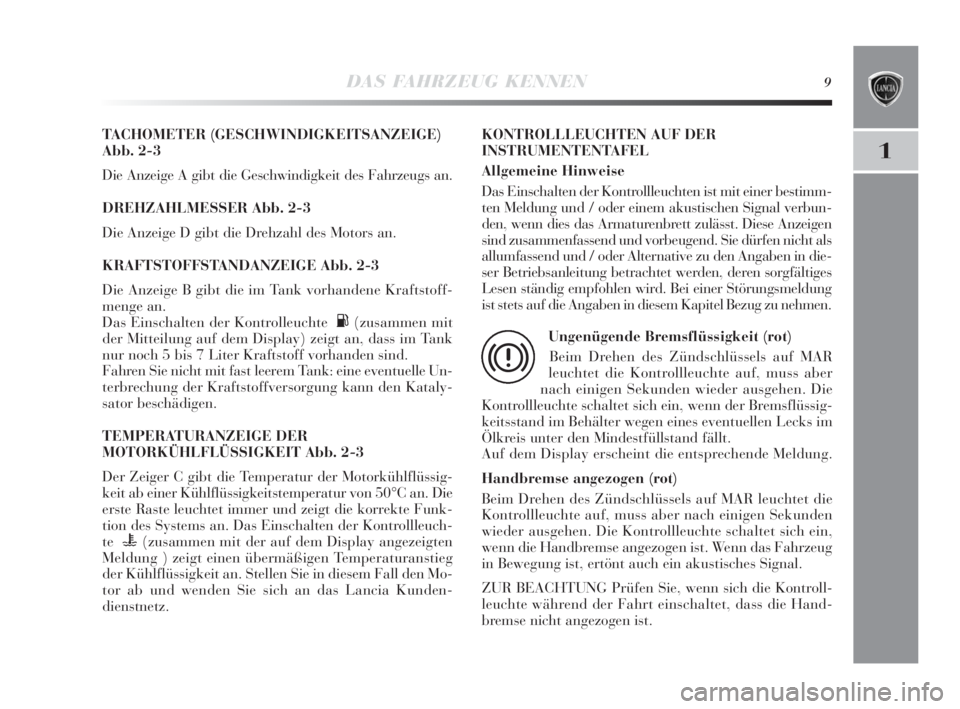

DAS FAHRZEUG KENNEN9
1
TACHOMETER (GESCHWINDIGKEITSANZEIGE)
Abb. 2-3
Die Anzeige A gibt die Geschwindigkeit des Fahrzeugs an.
DREHZAHLMESSER Abb. 2-3
Die Anzeige D gibt die Drehzahl des Motors an.
KRAFTSTOFFSTANDANZEIGE Abb. 2-3
Die Anzeige B gibt die im Tank vorhandene Kraftstoff-
menge an.
Das Einschalten der Kontrolleuchte
K(zusammen mit
der Mitteilung auf dem Display) zeigt an, dass im Tank
nur noch 5 bis 7 Liter Kraftstoff vorhanden sind.
Fahren Sie nicht mit fast leerem Tank: eine eventuelle Un-
terbrechung der Kraftstoffversorgung kann den Kataly-
sator beschädigen.
TEMPERATURANZEIGE DER
MOTORKÜHLFLÜSSIGKEIT Abb. 2-3
Der Zeiger C gibt die Temperatur der Motorkühlflüssig-
keit ab einer Kühlflüssigkeitstemperatur von 50°C an. Die
erste Raste leuchtet immer und zeigt die korrekte Funk-
tion des Systems an. Das Einschalten der Kontrollleuch-
te
u(zusammen mit der auf dem Display angezeigten
Meldung ) zeigt einen übermäßigen Temperaturanstieg
der Kühlflüssigkeit an. Stellen Sie in diesem Fall den Mo-
tor ab und wenden Sie sich an das Lancia Kunden-
dienstnetz.KONTROLLLEUCHTEN AUF DER
INSTRUMENTENTAFEL
Allgemeine Hinweise
Das Einschalten der Kontrollleuchten ist mit einer bestimm-
ten Meldung und / oder einem akustischen Signal verbun-
den, wenn dies das Armaturenbrett zulässt. Diese Anzeigen
sind zusammenfassend und vorbeugend. Sie dürfen nicht als
allumfassend und / oder Alternative zu den Angaben in die-
ser Betriebsanleitung betrachtet werden, deren sorgfältiges
Lesen ständig empfohlen wird. Bei einer Störungsmeldung
ist stets auf die Angaben in diesem Kapitel Bezug zu nehmen.
Ungenügende Bremsflüssigkeit (rot)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen. Die
Kontrollleuchte schaltet sich ein, wenn der Bremsflüssig-
keitsstand im Behälter wegen eines eventuellen Lecks im
Ölkreis unter den Mindestfüllstand fällt.
Auf dem Display erscheint die entsprechende Meldung.
Handbremse angezogen (rot)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte schaltet sich ein,
wenn die Handbremse angezogen ist. Wenn das Fahrzeug
in Bewegung ist, ertönt auch ein akustisches Signal.
ZUR BEACHTUNG Prüfen Sie, wenn sich die Kontroll-
leuchte während der Fahrt einschaltet, dass die Hand-
bremse nicht angezogen ist.
x
