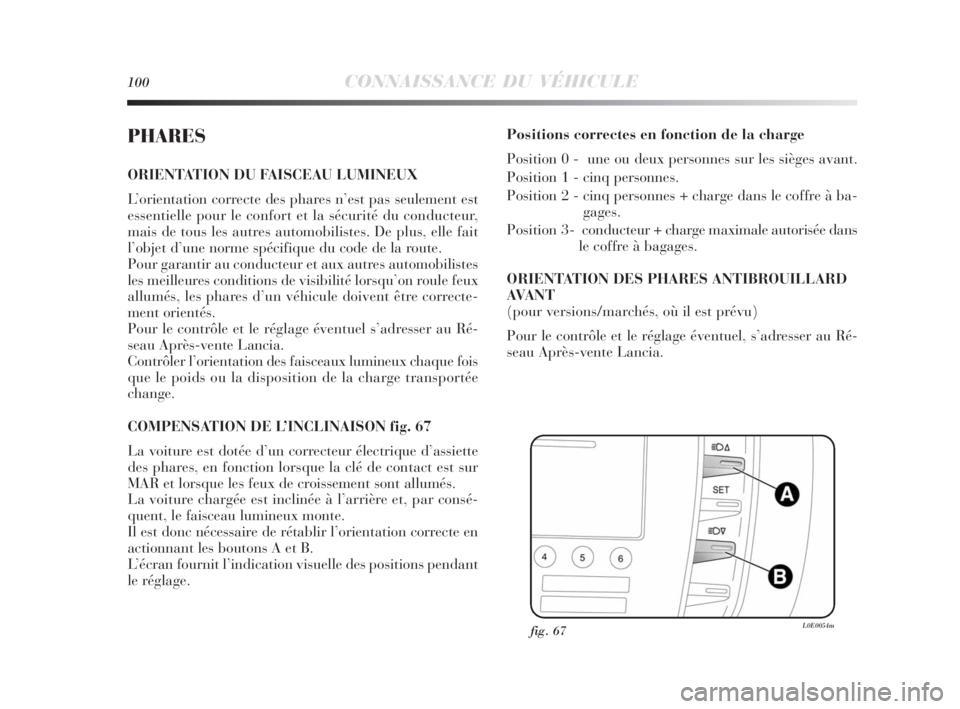

100CONNAISSANCE DU VÉHICULE
PHARES
ORIENTATION DU FAISCEAU LUMINEUX
L’orientation correcte des phares n’est pas seulement est
essentielle pour le confort et la sécurité du conducteur,
mais de tous les autres automobilistes. De plus, elle fait
l’objet d’une norme spécifique du code de la route.
Pour garantir au conducteur et aux autres automobilistes
les meilleures conditions de visibilité lorsqu’on roule feux
allumés, les phares d’un véhicule doivent être correcte-
ment orientés.
Pour le contrôle et le réglage éventuel s’adresser au Ré-
seau Après-vente Lancia.
Contrôler l’orientation des faisceaux lumineux chaque fois
que le poids ou la disposition de la charge transportée
change.
COMPENSATION DE L’INCLINAISON fig. 67
La voiture est dotée d’un correcteur électrique d’assiette
des phares, en fonction lorsque la clé de contact est sur
MAR et lorsque les feux de croissement sont allumés.
La voiture chargée est inclinée à l’arrière et, par consé-
quent, le faisceau lumineux monte.
Il est donc nécessaire de rétablir l’orientation correcte en
actionnant les boutons A et B.
L’écran fournit l’indication visuelle des positions pendant
le réglage.Positions correctes en fonction de la charge
Position 0 - une ou deux personnes sur les sièges avant.
Position 1 - cinq personnes.
Position 2 - cinq personnes + charge dans le coffre à ba-
gages.
Position 3- conducteur + charge maximale autorisée dans
le coffre à bagages.
ORIENTATION DES PHARES ANTIBROUILLARD
AVANT
(pour versions/marchés, où il est prévu)
Pour le contrôle et le réglage éventuel, s’adresser au Ré-
seau Après-vente Lancia.
fig. 67L0E0054m
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 100

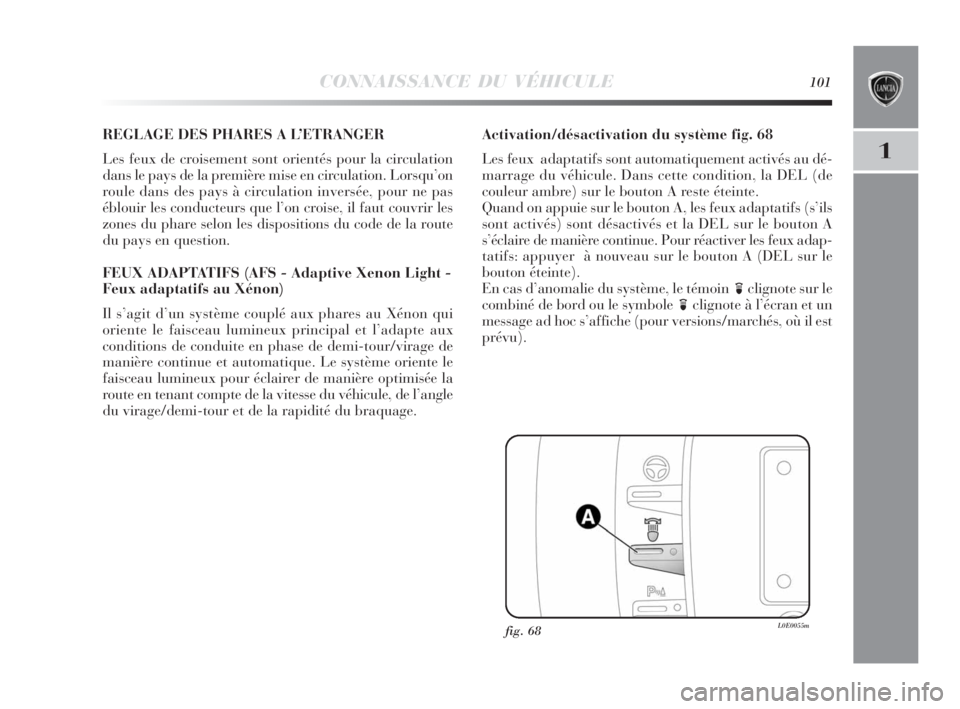

CONNAISSANCE DU VÉHICULE101
1
REGLAGE DES PHARES A L’ETRANGER
Les feux de croisement sont orientés pour la circulation
dans le pays de la première mise en circulation. Lorsqu’on
roule dans des pays à circulation inversée, pour ne pas
éblouir les conducteurs que l’on croise, il faut couvrir les
zones du phare selon les dispositions du code de la route
du pays en question.
FEUX ADAPTATIFS (AFS - Adaptive Xenon Light -
Feux adaptatifs au Xénon)
Il s’agit d’un système couplé aux phares au Xénon qui
oriente le faisceau lumineux principal et l’adapte aux
conditions de conduite en phase de demi-tour/virage de
manière continue et automatique. Le système oriente le
faisceau lumineux pour éclairer de manière optimisée la
route en tenant compte de la vitesse du véhicule, de l’angle
du virage/demi-tour et de la rapidité du braquage.Activation/désactivation du système fig. 68
Les feux adaptatifs sont automatiquement activés au dé-
marrage du véhicule. Dans cette condition, la DEL (de
couleur ambre) sur le bouton A reste éteinte.
Quand on appuie sur le bouton A, les feux adaptatifs (s’ils
sont activés) sont désactivés et la DEL sur le bouton A
s’éclaire de manière continue. Pour réactiver les feux adap-
tatifs: appuyer à nouveau sur le bouton A (DEL sur le
bouton éteinte).
En cas d’anomalie du système, le témoin
fclignote sur le
combiné de bord ou le symbole
fclignote à l’écran et un
message ad hoc s’affiche (pour versions/marchés, où il est
prévu).
fig. 68L0E0055m
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 101

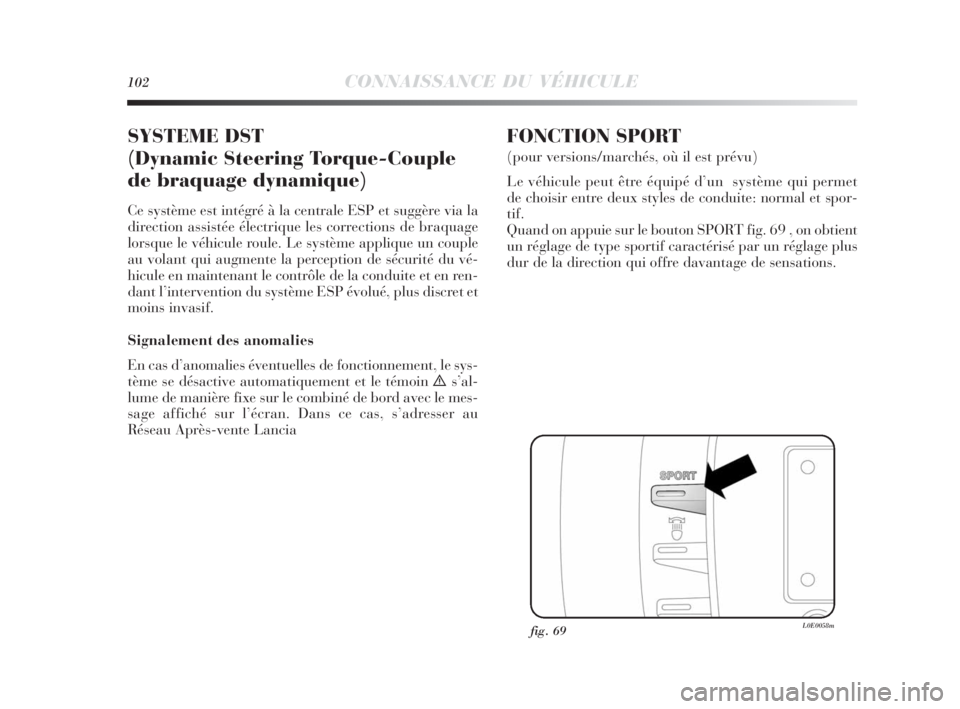

102CONNAISSANCE DU VÉHICULE
SYSTEME DST
(Dynamic Steering Torque-Couple
de braquage dynamique)
Ce système est intégré à la centrale ESP et suggère via la
direction assistée électrique les corrections de braquage
lorsque le véhicule roule. Le système applique un couple
au volant qui augmente la perception de sécurité du vé-
hicule en maintenant le contrôle de la conduite et en ren-
dant l’intervention du système ESP évolué, plus discret et
moins invasif.
Signalement des anomalies
En cas d’anomalies éventuelles de fonctionnement, le sys-
tème se désactive automatiquement et le témoin ès’al-
lume de manière fixe sur le combiné de bord avec le mes-
sage affiché sur l’écran. Dans ce cas, s’adresser au
Réseau Après-vente Lancia
FONCTION SPORT
(pour versions/marchés, où il est prévu)
Le véhicule peut être équipé d’un système qui permet
de choisir entre deux styles de conduite: normal et spor-
tif.
Quand on appuie sur le bouton SPORT fig. 69 , on obtient
un réglage de type sportif caractérisé par un réglage plus
dur de la direction qui offre davantage de sensations.
fig. 69L0E0058m
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 102

CONNAISSANCE DU VÉHICULE103
1
Lorsque la fonction est activée, l’écran du combiné de bord
affiche la mention “S”. Appuyer à nouveau sur le bou-
ton pour désactiver la fonction et rétablir le style de
conduite normale.
ATTENTION Lorsqu’on appuie sur le bouton SPORT, la
fonction est activée après 5 secondes environ.
ATTENTION Pendant les manœuvres de stationnement
nécessitant un nombre important de braquages, un dur-
cissement de la direction peut se produire. Il s’agit d’un
phénomène normal, dû à l’intervention du système de pro-
tection de surchauffe du moteur électrique de comman-
de de la direction, qui ne nécessite par conséquent, au-
cune intervention de réparation. Lors de l’utilisation sui-
vante de la voiture, la direction assistée reprendra son fonc-
tionnement normal.Toute intervention en après-vente nécessitant
une intervention sur la direction ou la colon-
ne de la direction (ex. montage de disposi-
tifs antivol) est absolument interdite. Cela pour-
rait provoquer, en plus d’une détérioration des per-
formances du système et une annulation de la ga-
rantie, de graves problèmes de sécurité, ainsi que la
non conformité d’homologation de la voiture.
Avant d’effectuer n’importe quelle interven-
tion d’entretien, toujours couper le moteur et
enlever la clé de contact en verrouillant la di-
rection, notamment si les roues du véhicule ne sont
pas posées au sol. Si cela s’avérait impossible (né-
cessité de travailler clé sur MAR ou moteur allu-
mé), retirer le fusible principal de protection de la
direction assistée électrique.
Sur certaines versions, lorsque la fonction
CITY est activée, l'activation de la fonction
SPORT n'est pas possible. Pour activer la fonction
SPORT il faut désactiver la fonction CITY et vice
versa, car les deux fonctions sont incompatibles
entre elles.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 103

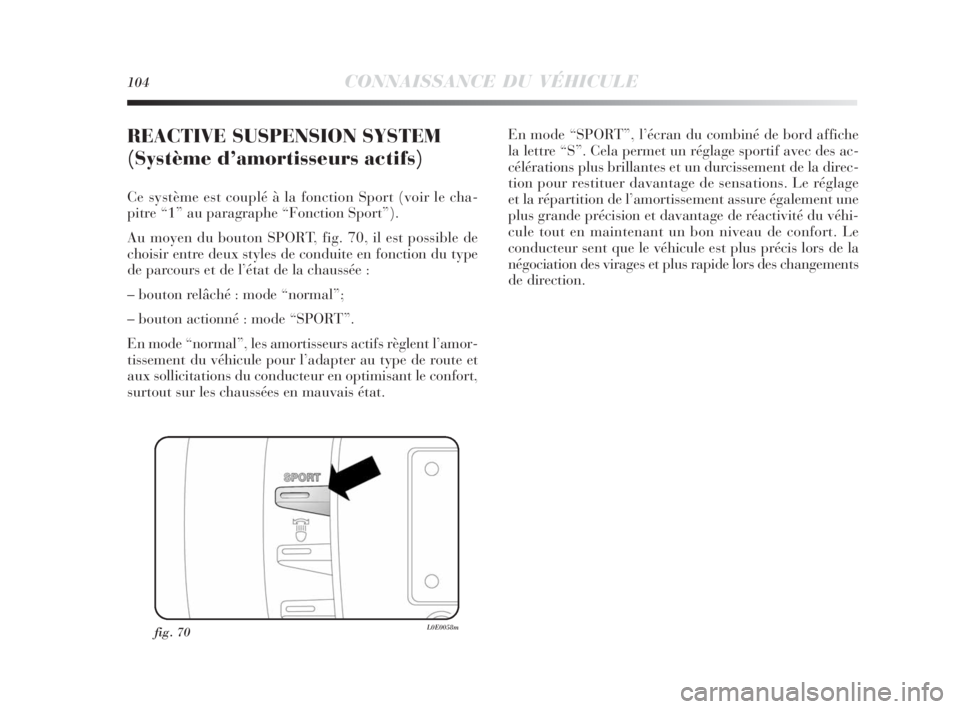

104CONNAISSANCE DU VÉHICULE
fig. 70L0E0058m
REACTIVE SUSPENSION SYSTEM
(Système d’amortisseurs actifs)
Ce système est couplé à la fonction Sport (voir le cha-
pitre “1” au paragraphe “Fonction Sport”).
Au moyen du bouton SPORT, fig. 70, il est possible de
choisir entre deux styles de conduite en fonction du type
de parcours et de l’état de la chaussée :
– bouton relâché : mode “normal”;
– bouton actionné : mode “SPORT”.
En mode “normal”, les amortisseurs actifs règlent l’amor-
tissement du véhicule pour l’adapter au type de route et
aux sollicitations du conducteur en optimisant le confort,
surtout sur les chaussées en mauvais état. En mode “SPORT”, l’écran du combiné de bord affiche
la lettre “S”. Cela permet un réglage sportif avec des ac-
célérations plus brillantes et un durcissement de la direc-
tion pour restituer davantage de sensations. Le réglage
et la répartition de l’amortissement assure également une
plus grande précision et davantage de réactivité du véhi-
cule tout en maintenant un bon niveau de confort. Le
conducteur sent que le véhicule est plus précis lors de la
négociation des virages et plus rapide lors des changements
de direction.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 104

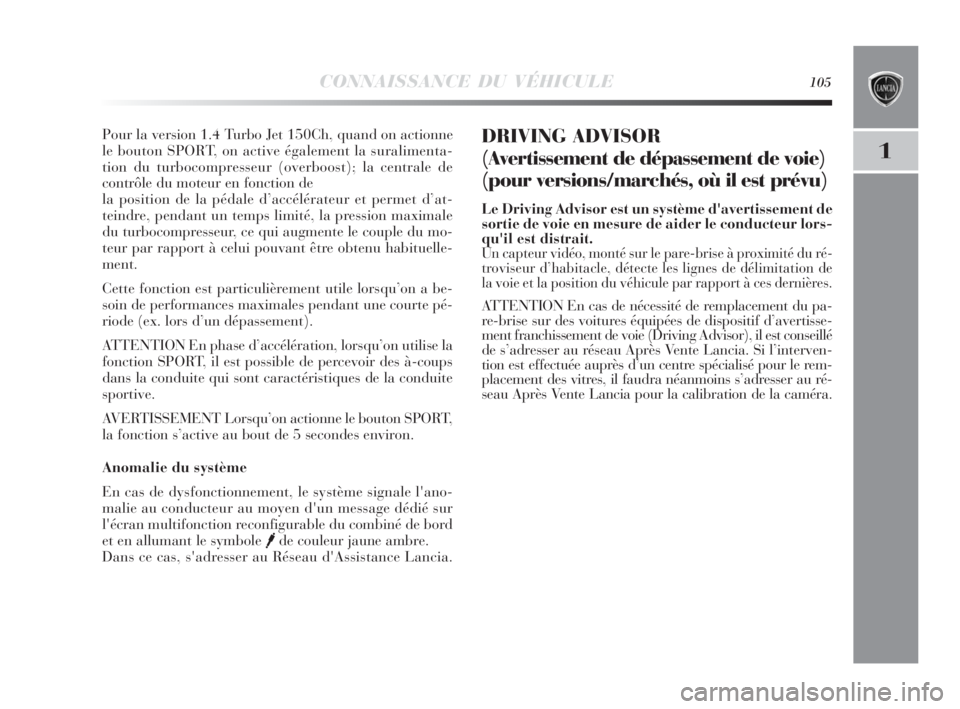

CONNAISSANCE DU VÉHICULE105
1
Pour la version 1.4 Turbo Jet 150Ch, quand on actionne
le bouton SPORT, on active également la suralimenta-
tion du turbocompresseur (overboost); la centrale de
contrôle du moteur en fonction de
la position de la pédale d’accélérateur et permet d’at-
teindre, pendant un temps limité, la pression maximale
du turbocompresseur, ce qui augmente le couple du mo-
teur par rapport à celui pouvant être obtenu habituelle-
ment.
Cette fonction est particulièrement utile lorsqu’on a be-
soin de performances maximales pendant une courte pé-
riode (ex. lors d’un dépassement).
ATTENTION En phase d’accélération, lorsqu’on utilise la
fonction SPORT, il est possible de percevoir des à-coups
dans la conduite qui sont caractéristiques de la conduite
sportive.
AVERTISSEMENT Lorsqu’on actionne le bouton SPORT,
la fonction s’active au bout de 5 secondes environ.
Anomalie du système
En cas de dysfonctionnement, le système signale l'ano-
malie au conducteur au moyen d'un message dédié sur
l'écran multifonction reconfigurable du combiné de bord
et en allumant le symbole
ide couleur jaune ambre.
Dans ce cas, s'adresser au Réseau d'Assistance Lancia.
DRIVING ADVISOR
(Avertissement de dépassement de voie)
(pour versions/marchés, où il est prévu)
Le Driving Advisor est un système d'avertissement de
sortie de voie en mesure de aider le conducteur lors-
qu'il est distrait.
Un capteur vidéo, monté sur le pare-brise à proximité du ré-
troviseur d’habitacle, détecte les lignes de délimitation de
la voie et la position du véhicule par rapport à ces dernières.
ATTENTION En cas de nécessité de remplacement du pa-
re-brise sur des voitures équipées de dispositif d’avertisse-
ment franchissement de voie (Driving Advisor), il est conseillé
de s’adresser au réseau Après Vente Lancia. Si l’interven-
tion est effectuée auprès d’un centre spécialisé pour le rem-
placement des vitres, il faudra néanmoins s’adresser au ré-
seau Après Vente Lancia pour la calibration de la caméra.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 105

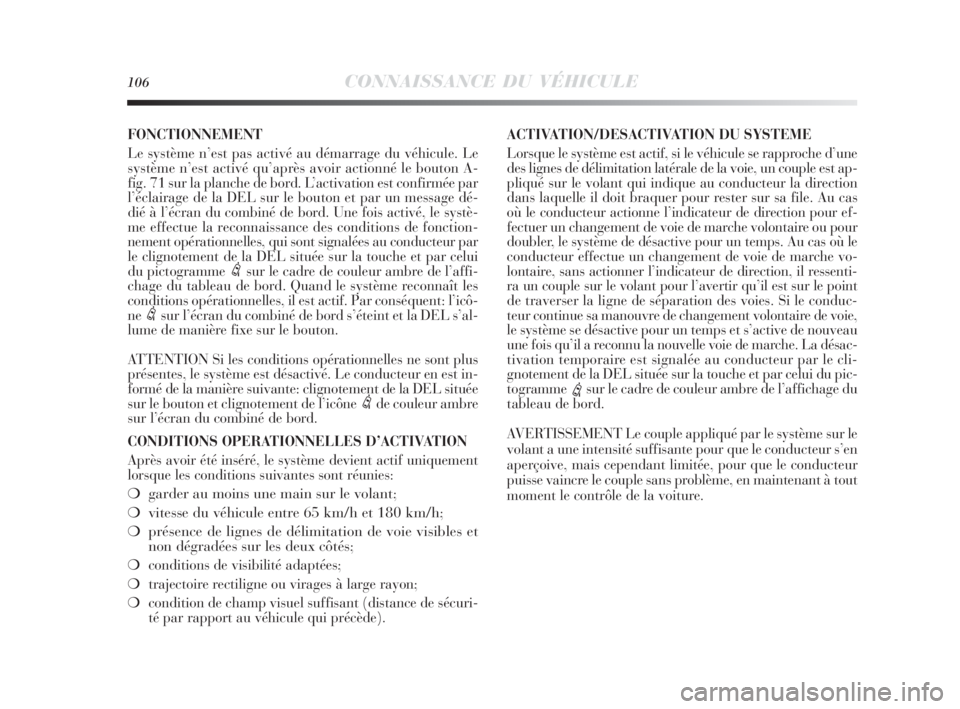

106CONNAISSANCE DU VÉHICULE
FONCTIONNEMENT
Le système n’est pas activé au démarrage du véhicule. Le
système n’est activé qu’après avoir actionné le bouton A-
fig. 71 sur la planche de bord. L’activation est confirmée par
l’éclairage de la DEL sur le bouton et par un message dé-
dié à l’écran du combiné de bord. Une fois activé, le systè-
me effectue la reconnaissance des conditions de fonction-
nement opérationnelles, qui sont signalées au conducteur par
le clignotement de la DEL située sur la touche et par celui
du pictogramme
esur le cadre de couleur ambre de l’affi-
chage du tableau de bord. Quand le système reconnaît les
conditions opérationnelles, il est actif. Par conséquent: l’icô-
ne
esur l’écran du combiné de bord s’éteint et la DEL s’al-
lume de manière fixe sur le bouton.
ATTENTION Si les conditions opérationnelles ne sont plus
présentes, le système est désactivé. Le conducteur en est in-
formé de la manière suivante: clignotement de la DEL située
sur le bouton et clignotement de l’icône
ede couleur ambre
sur l’écran du combiné de bord.
CONDITIONS OPERATIONNELLES D’ACTIVATION
Après avoir été inséré, le système devient actif uniquement
lorsque les conditions suivantes sont réunies:
❍garder au moins une main sur le volant;
❍vitesse du véhicule entre 65 km/h et 180 km/h;
❍présence de lignes de délimitation de voie visibles et
non dégradées sur les deux côtés;
❍conditions de visibilité adaptées;
❍trajectoire rectiligne ou virages à large rayon;
❍condition de champ visuel suffisant (distance de sécuri-
té par rapport au véhicule qui précède).ACTIVATION/DESACTIVATION DU SYSTEME
Lorsque le système est actif, si le véhicule se rapproche d’une
des lignes de délimitation latérale de la voie, un couple est ap-
pliqué sur le volant qui indique au conducteur la direction
dans laquelle il doit braquer pour rester sur sa file. Au cas
où le conducteur actionne l’indicateur de direction pour ef-
fectuer un changement de voie de marche volontaire ou pour
doubler, le système de désactive pour un temps. Au cas où le
conducteur effectue un changement de voie de marche vo-
lontaire, sans actionner l’indicateur de direction, il ressenti-
ra un couple sur le volant pour l’avertir qu’il est sur le point
de traverser la ligne de séparation des voies. Si le conduc-
teur continue sa manouvre de changement volontaire de voie,
le système se désactive pour un temps et s’active de nouveau
une fois qu’il a reconnu la nouvelle voie de marche. La désac-
tivation temporaire est signalée au conducteur par le cli-
gnotement de la DEL située sur la touche et par celui du pic-
togramme
esur le cadre de couleur ambre de l’affichage du
tableau de bord.
AVERTISSEMENT Le couple appliqué par le système sur le
volant a une intensité suffisante pour que le conducteur s’en
aperçoive, mais cependant limitée, pour que le conducteur
puisse vaincre le couple sans problème, en maintenant à tout
moment le contrôle de la voiture.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 106

CONNAISSANCE DU VÉHICULE107
1
EXTINCTION DU SYSTÈME
Mode manuel
Le système peut être éteint en actionnant le bouton A-fig. 71
situé sur la planche de bord.
Quand le système est désactivé, la DEL sur le bouton s’éteint
et le message 1-fig. 72 s’affiche à l’écran du combiné de bord.
Mode automatique
Le système peut s’éteindre de manière automatique (par
conséquent pour l’utiliser il faut le réactiver).
L’extinction
automatique est signalée au conducteur par trois avertissements
sonores consécutifs et par le message 1-fig. 72 à l’écran du com-
biné de bord lorsque les conditions suivantes sont réunies:
❍le conducteur ne maintient pas les mains sur le volant (le
signal 2-fig. 72 s’affiche sur le combiné de bord et un
signal sonore retentit jusqu’à ce que le conducteur re-
mette les mains sur le volant ou, en cas de danger, le sys-
tème se désactive automatiquement);
❍intervention des systèmes de sécurité du véhicule (ABS,
ESP, ASR, DST et TTC);
❍le conducteur sélectionne la conduite sportive en ap-
puyant sur le bouton SPORT (pour versions/marchés,
où il est prévu).
AVERTISSEMENT : le système ne peut pas être activé si
le conducteur a précédemment activé le mode de condui-
te sportive. L'impossibilité d'activer le système est signa-
lée au conducteur par trois messages sonores consécutifs
et par le message 1-fig. 72 sur l'écran.
ANOMALIE DU SYSTÈME
En cas de dysfonctionnement, le système signale au conduc-
teur l’anomalie avec le message 3-fig. 72 sur l’écran du com-
biné de bord et avec un bip sonore.
AVERTISSEMENTS
L’avertissement de dépassement de voiene peut pas fonc-
tionner si un des systèmes suivants de sécurité ABS, ESP,
ASR, DST et TTC.
Quand les lignes sont peu visibles, superpo-
sées ou absentes, il est possible que l’assis-
tance au maintien sur la voie ne soit pas très
efficace. Dans ce cas, le système est désactivé.
Le fonctionnement de l’assistance au maintien sur la voie
peut être pénalisé par une mauvaise visibilité (brouillard,
pluie,neige), par des conditions d’éclairage extrêmes (so-
leil éblouissant, obscurité), par la saleté du pare-brise ou
des dommages de ce dernier dans la zone située devant
la caméra. La zone du pare-brise en correspondance de la
caméra ne doit pas être obstruée, même partiellement, par
des objets quelconques (par exemple étiquettes adhésives,
pellicules de protection, etc..)
L’avertissement de dépassement de voie n’est
pas un système de conduite automatique et ne
remplace pas le conducteur dans le contrôle
de la trajectoire de la voiture. Le conducteur est per-
sonnellement responsable de maintenir le niveau d’at-
tention ad hoc en fonction des conditions de circula-
tion et de l’état de la route et il est tenu de contrôler
correctement la trajectoire de la voiture.
001-142 Delta 3ed FR 30-11-2009 13:07 Pagina 107

108CONNAISSANCE DU VÉHICULE
fig. 71L0E1009f
fig. 72L0E1010f
123
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 108

Système désactivé
Le système a été enclenché
et il est actif
Le système cherche
les conditions nécessaires
à son fonctionnement
Le système est actif et les
conditions opérationnelles
ont été reconnues
Le système a été enclenché
et est immédiatement actif
Le système a été
désactivé manuellement
Le système s’est
automatiquement désactivé
Le système signale au
conducteur qu’il doit replacer
ses mains sur le volant
Le système est en panne:
s’adresser au Réseau
Après-Vente Lancia
Le système n'a pas été
enclenché à cause de
l'activation du mode de
conduite sportive–
Driving Advisor
inséré
–
–
Driving Advisor
inséré
Driving Advisor
désinséré
Driving Advisor
désinséré
Tenir le mains
sur le volant
Driving Advisor
non disponible
Driving Advisor
désinséré
CONNAISSANCE DU VÉHICULE109
1

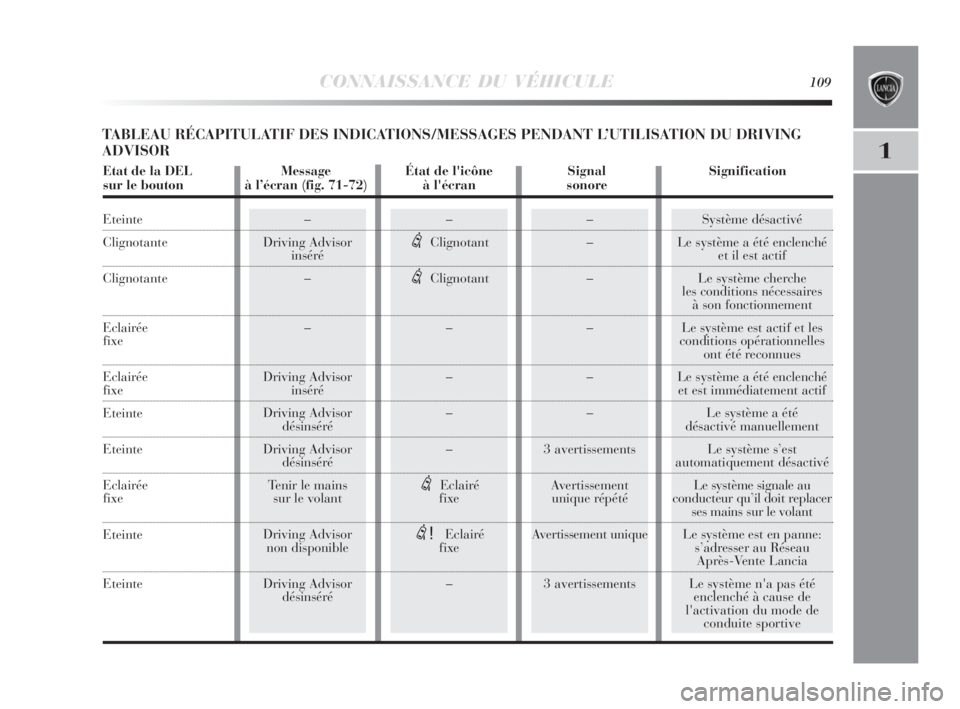

TABLEAU RÉCAPITULATIF DES INDICATIONS/MESSAGES PENDANT L’UTILISATION DU DRIVING
ADVISOR
–
–
–
–
–
–
3 avertissements
Avertissement
unique répété
Avertissement unique
3 avertissements–
eClignotant
eClignotant
–
–
–
–
eEclairé
fixe
e!Eclairé
fixe
– Etat de la DEL Message État de l'icône Signal Signification
sur le bouton à l’écran (fig. 71-72) à l'écran sonore
Eteinte
Clignotante
Clignotante
Eclairée
fixe
Eclairéefixe
Eteinte
Eteinte
Eclairée
fixe
Eteinte
Eteinte
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 109
