Lancia Delta 2011 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

210ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 28L0E0167mεικ. 30L0E0169m
εικ. 29L0E0168m

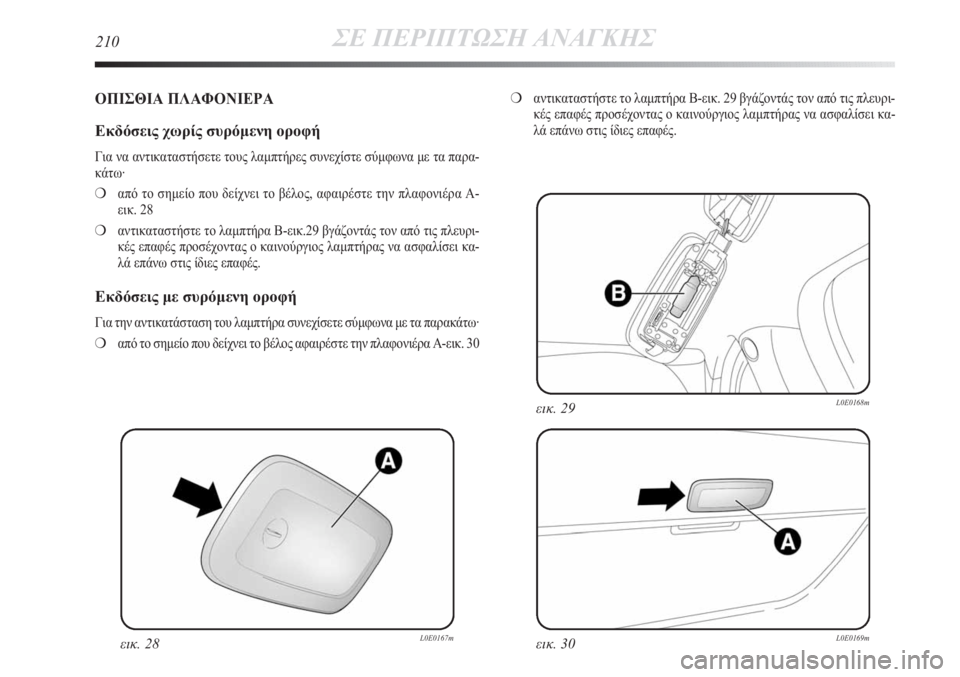

ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Εκδόσεις χωρίς συρόμενη οροφή
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα παρα-
κάτω·
❍από το σημείο που δείχνει το βέλος, αφαιρέστε την πλαφονιέρα A-
εικ. 28
❍αντικαταστήστε το λαμπτήρα Β-εικ.29 βγάζοντάς τον από τις πλευρι-
κές επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει κα-
λά επάνω στις ίδιες επαφές.
Εκδόσεις με συρόμενη οροφή
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω·
❍από το σημείο που δείχνει το βέλος αφαιρέστε την πλαφονιέρα A-εικ. 30 ❍αντικαταστήστε το λαμπτήρα Β-εικ. 29 βγάζοντάς τον από τις πλευρι-
κές επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει κα-
λά επάνω στις ίδιες επαφές.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ211
4
εικ. 32L0E0171mεικ. 33L0E0172m

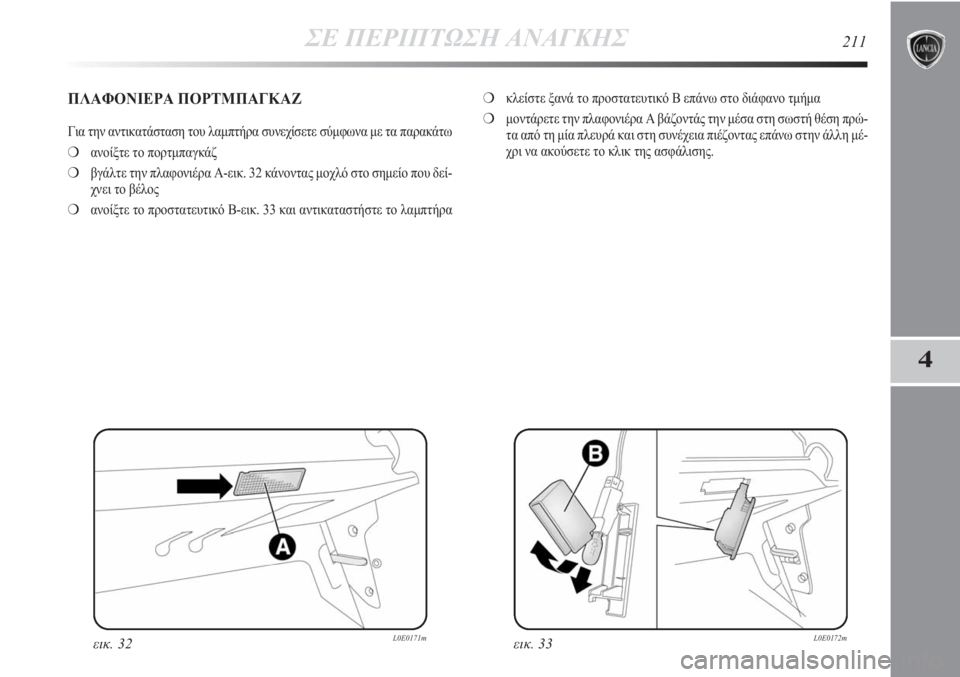

ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω
❍ανοίξτε το πορτμπαγκάζ
❍βγάλτε την πλαφονιέρα A-εικ. 32 κάνοντας μοχλό στο σημείο που δεί-
χνει το βέλος
❍ανοίξτε το προστατευτικό B-εικ. 33 και αντικαταστήστε το λαμπτήρα ❍κλείστε ξανά το προστατευτικό B επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σωστή θέση πρώ-
τα από τη μία πλευρά και στη συνέχεια πιέζοντας επάνω στην άλλη μέ-
χρι να ακούσετε το κλικ της ασφάλισης.

212ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 34L0E0173mεικ. 36L0E0175m
εικ. 35L0E0174m

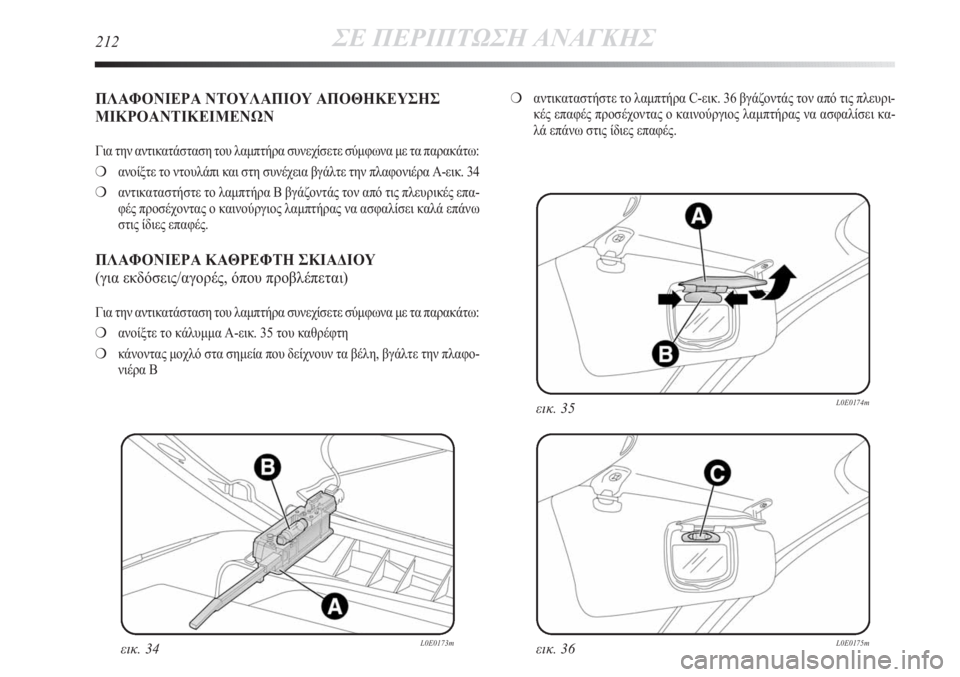

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα A-εικ. 34
❍αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις πλευρικές επα-
φές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφές.
ΠΛΑΦΟΝΙΕΡΑ ΚΑΘΡΕΦΤΗ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω:
❍ανοίξτε το κάλυμμα A-εικ. 35 του καθρέφτη
❍κάνοντας μοχλό στα σημεία που δείχνουν τα βέλη, βγάλτε την πλαφο-
νιέρα B ❍αντικαταστήστε το λαμπτήρα C-εικ. 36 βγάζοντάς τον από τις πλευρι-
κές επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει κα-
λά επάνω στις ίδιες επαφές.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ213
4
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας σε πε-
ρίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύστημα. Επομέ-
νως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγξετε την απόδοση της
αντίστοιχης ασφάλειας προστασίας: το αγώγιμο στοιχείο Α-εικ. 37 δεν πρέ-
πει να έχει κοπεί. Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με
μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη.
C ασφάλεια με καμένο αγώγιμο στοιχείο.
Για να αντικαταστήσετε μία ασφάλεια χρησιμοποιήστε την τσιμπίδα D-εικ.
37 που είναι τοποθετημένη στην ασφαλειοθήκη του ταμπλό.
Για να εντοπίσετε την ασφάλεια προστασίας, συμβουλευτείτε τους πίνα-
κες που αναφέρονται στις επόμενες σελίδες.
εικ. 37L0E0085m
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με το Δίκτυο
Τεχνικής Εξυπηρέτησης της Lancia.
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλι-
κά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία
έχει περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΠΥΡ-
ΚΑΓΙΑΣ.
Αν καεί μία γενική ασφάλεια προστασίας (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) απευθυνθείτε στο Δί-
κτυο Τεχνικής Εξυπηρέτησης της Lancia.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει αφαι-
ρεθεί το κλειδί από το διακόπτη ανάφλεξης και ότι όλες οι
άλλες ηλεκτρικές συσκευές έχουν σβήσει/απενεργοποιηθεί.
Εάν επέμβει μία γενική ασφάλεια για την προστασία των συ-
στημάτων ασφάλειας (σύστημα αερόσακου, σύστημα πέδη-
σης), των συστημάτων κινητήρα-μετάδοσης (σύστημα κι-
νητήρα, σύστημα κιβωτίου ταχυτήτων) ή του συστήματος διεύθυν-
σης, απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.

214ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 38L0E0209m

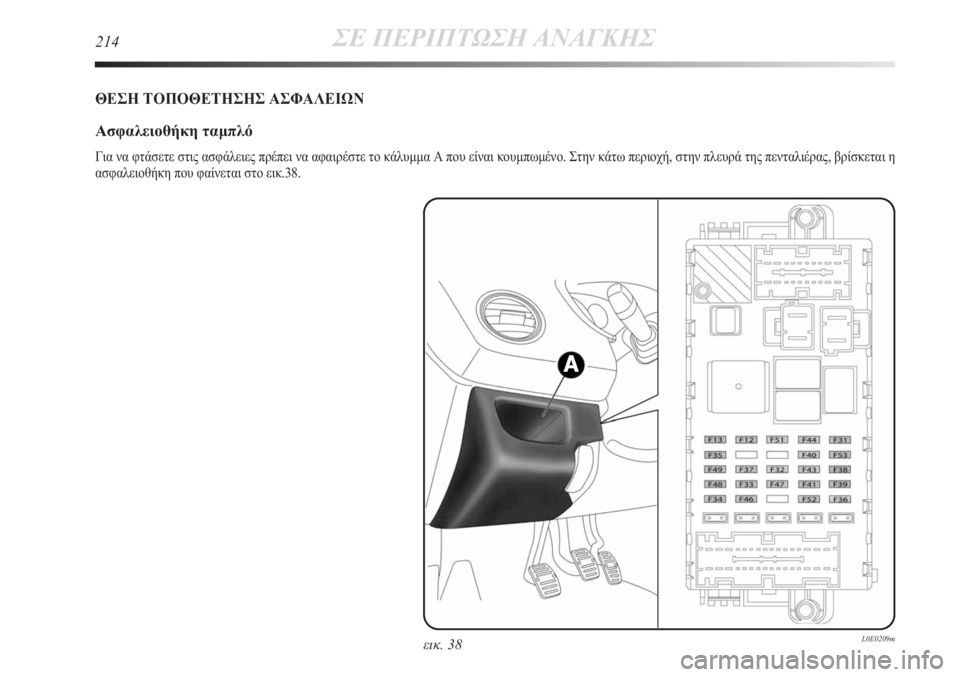

ΘΕΣΗ ΤΟΠΟΘΕΤΗΣΗΣ ΑΣΦΑΛΕΙΩΝ
Ασφαλειοθήκη ταμπλό
Για να φτάσετε στις ασφάλειες πρέπει να αφαιρέστε το κάλυμμα A που είναι κουμπωμένο. Στην κάτω περιοχή, στην πλευρά της πενταλιέρας, βρίσκεται η
ασφαλειοθήκη που φαίνεται στο εικ.38.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ215
4

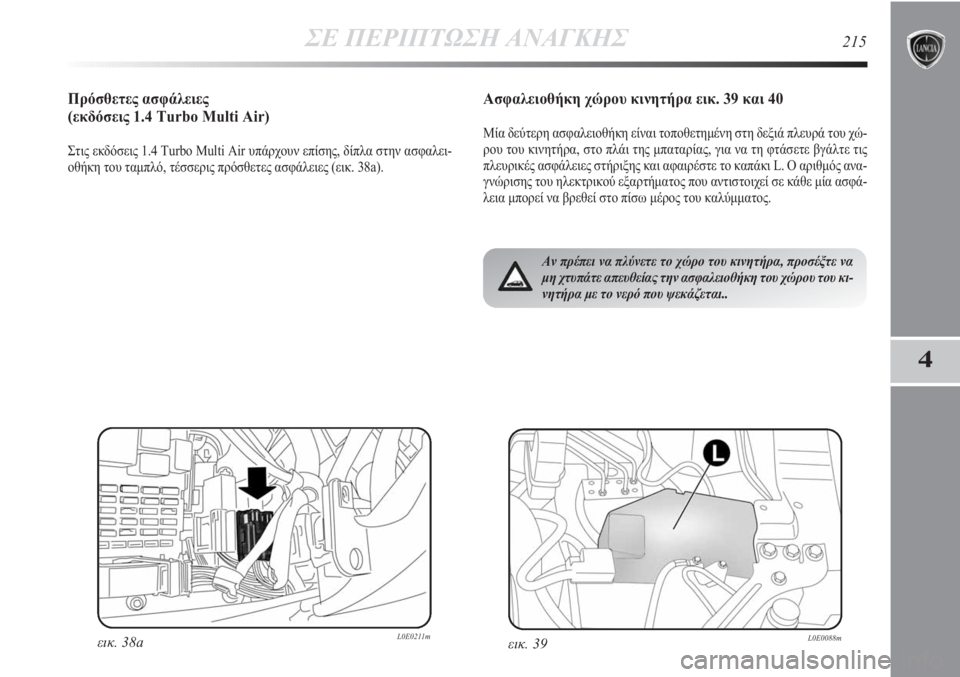

Ασφαλειοθήκη χώρου κινητήρα εικ. 39 και 40
Μία δεύτερη ασφαλειοθήκη είναι τοποθετημένη στη δεξιά πλευρά του χώ-
ρου του κινητήρα, στο πλάι της μπαταρίας, για να τη φτάσετε βγάλτε τις
πλευρικές ασφάλειες στήριξης και αφαιρέστε το καπάκι L. Ο αριθμός ανα-
γνώρισης του ηλεκτρικού εξαρτήματος που αντιστοιχεί σε κάθε μία ασφά-
λεια μπορεί να βρεθεί στο πίσω μέρος του καλύμματος.
εικ. 39L0E0088mεικ. 38aL0E0211m
Αν πρέπει να πλύνετε το χώρο του κινητήρα, προσέξτε να
μη χτυπάτε απευθείας την ασφαλειοθήκη του χώρου του κι-
νητήρα με το νερό που ψεκάζεται..
Πρόσθετες ασφάλειες
(εκδόσεις 1.4 Turbo Multi Air)
Στις εκδόσεις 1.4 Turbo Multi Air υπάρχουν επίσης, δίπλα στην ασφαλει-
οθήκη του ταμπλό, τέσσερις πρόσθετες ασφάλειες (εικ. 38a).

216ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

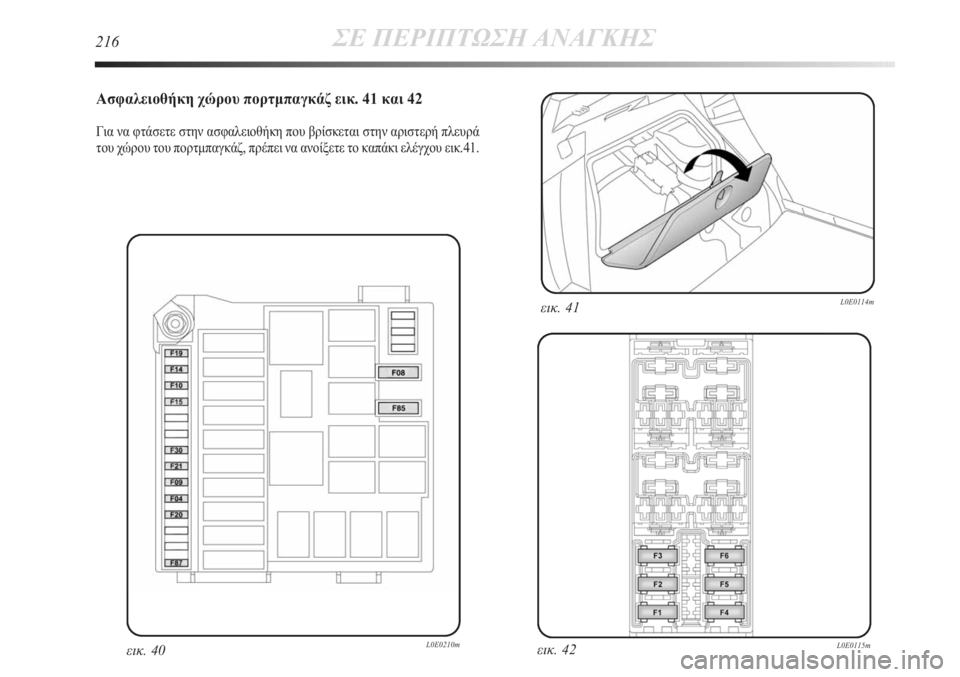

Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 41 και 42
Για να φτάσετε στην ασφαλειοθήκη που βρίσκεται στην αριστερή πλευρά
του χώρου του πορτμπαγκάζ, πρέπει να ανοίξετε το καπάκι ελέγχου εικ.41.
εικ. 42L0E0115m
εικ. 41L0E0114m
εικ. 40L0E0210m

38
38
38
38
38
38
38
38
38
38
38
38
38
387,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ217
4

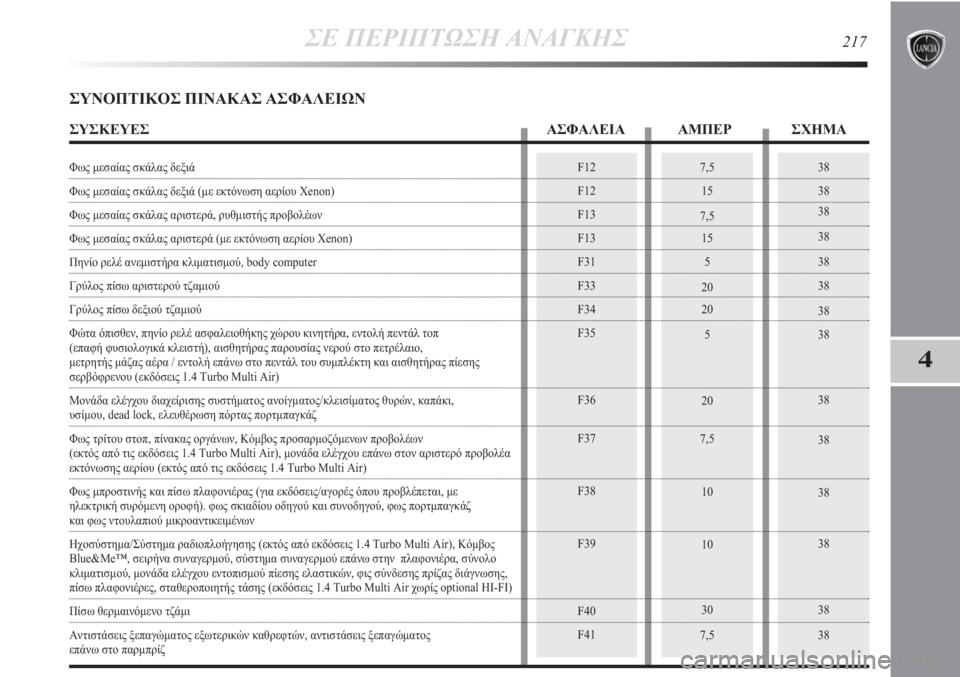

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Φως μεσαίας σκάλας δεξιά
Φως μεσαίας σκάλας δεξιά (με εκτόνωση αερίου Xenon)
Φως μεσαίας σκάλας αριστερά, ρυθμιστής προβολέων
Φως μεσαίας σκάλας αριστερά (με εκτόνωση αερίου Xenon)
Πηνίο ρελέ ανεμιστήρα κλιματισμού, body computer
Γρύλος πίσω αριστερού τζαμιού
Γρύλος πίσω δεξιού τζαμιού
Φώτα όπισθεν, πηνίο ρελέ ασφαλειοθήκης χώρου κινητήρα, εντολή πεντάλ τοπ
(επαφή φυσιολογικά κλειστή), αισθητήρας παρουσίας νερού στο πετρέλαιο,
μετρητής μάζας αέρα / εντολή επάνω στο πεντάλ του συμπλέκτη και αισθητήρας πίεσης
σερβόφρενου (εκδόσεις 1.4 Turbo Multi Air)
Μονάδα ελέγχου διαχείρισης συστήματος ανοίγματος/κλεισίματος θυρών, καπάκι,
υσίμου, dead lock, ελευθέρωση πόρτας πορτμπαγκάζ
Φως τρίτου στοπ, πίνακας οργάνων, Κόμβος προσαρμοζόμενων προβολέων
(εκτός από τις εκδόσεις 1.4 Turbo Multi Air), μονάδα ελέγχου επάνω στον αριστερό προβολέα
εκτόνωσης αερίου (εκτός από τις εκδόσεις 1.4 Turbo Multi Air)
Φως μπροστινής και πίσω πλαφονιέρας (για εκδόσεις/αγορές όπου προβλέπεται, με
ηλεκτρική συρόμενη οροφή). φως σκιαδίου οδηγού και συνοδηγού, φως πορτμπαγκάζ
και φως ντουλαπιού μικροαντικειμένων
Ηχοσύστημα/Σύστημα ραδιοπλοήγησης (εκτός από εκδόσεις 1.4 Turbo Multi Air), Κόμβος
Blue&Me™, σειρήνα συναγερμού, σύστημα συναγερμού επάνω στην πλαφονιέρα, σύνολο
κλιματισμού, μονάδα ελέγχου εντοπισμού πίεσης ελαστικών, φις σύνδεσης πρίζας διάγνωσης,
πίσω πλαφονιέρες, σταθεροποιητής τάσης (εκδόσεις 1.4 Turbo Multi Air χωρίς optional HI-FI)
Πίσω θερμαινόμενο τζάμι
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών, αντιστάσεις ξεπαγώματος
επάνω στο παρμπρίζ

38
38
38
38
38
38
38
38
3830
15
20
20
20
5
5/7,5 (*)
15
7,5F43
F44
F46
F47
F48
F49
F51
F52
F53

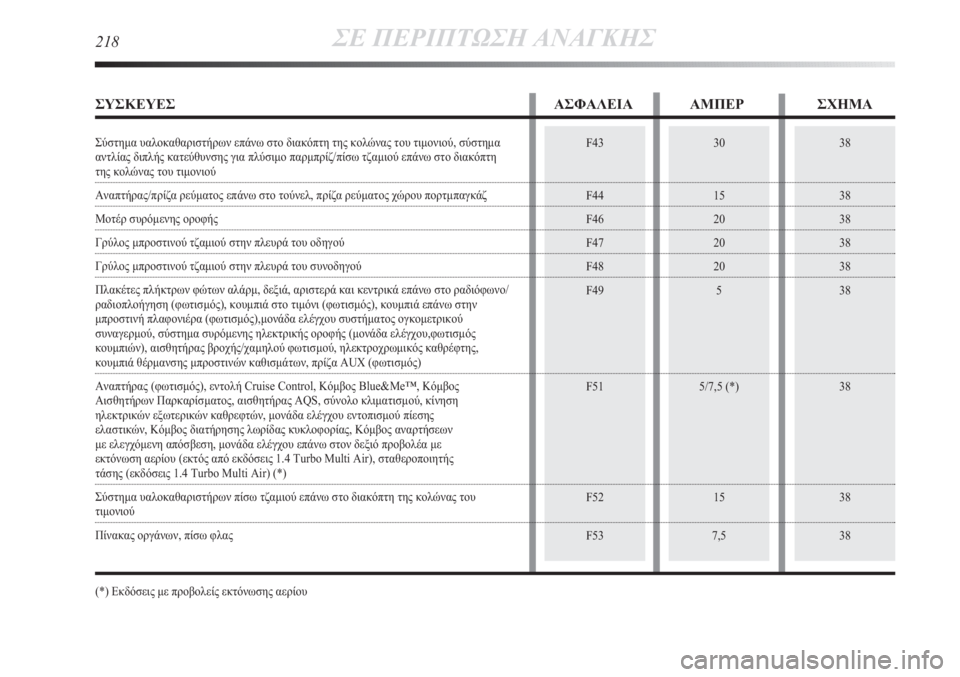

218ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Σύστημα υαλοκαθαριστήρων επάνω στο διακόπτη της κολώνας του τιμονιού, σύστημα
αντλίας διπλής κατεύθυνσης για πλύσιμο παρμπρίζ/πίσω τζαμιού επάνω στο διακόπτη
της κολώνας του τιμονιού
Αναπτήρας/πρίζα ρεύματος επάνω στο τούνελ, πρίζα ρεύματος χώρου πορτμπαγκάζ
Μοτέρ συρόμενης οροφής
Γρύλος μπροστινού τζαμιού στην πλευρά του οδηγού
Γρύλος μπροστινού τζαμιού στην πλευρά του συνοδηγού
Πλακέτες πλήκτρων φώτων αλάρμ, δεξιά, αριστερά και κεντρικά επάνω στο ραδιόφωνο/
ραδιοπλοήγηση (φωτισμός), κουμπιά στο τιμόνι (φωτισμός), κουμπιά επάνω στην
μπροστινή πλαφονιέρα (φωτισμός),μονάδα ελέγχου συστήματος ογκομετρικού
συναγερμού, σύστημα συρόμενης ηλεκτρικής οροφής (μονάδα ελέγχου,φωτισμός
κουμπιών), αισθητήρας βροχής/χαμηλού φωτισμού, ηλεκτροχρωμικός καθρέφτης,
κουμπιά θέρμανσης μπροστινών καθισμάτων, πρίζα AU (φωτισμός)
Αναπτήρας (φωτισμός), εντολή Cruise Control, Κόμβος Blue&Me™, Κόμβος
Αισθητήρων Παρκαρίσματος, αισθητήρας AQS, σύνολο κλιματισμού, κίνηση
ηλεκτρικών εξωτερικών καθρεφτών, μονάδα ελέγχου εντοπισμού πίεσης
ελαστικών, Κόμβος διατήρησης λωρίδας κυκλοφορίας, Κόμβος αναρτήσεων
με ελεγχόμενη απόσβεση, μονάδα ελέγχου επάνω στον δεξιό προβολέα με
εκτόνωση αερίου (εκτός από εκδόσεις 1.4 Turbo Multi Air), σταθεροποιητής
τάσης (εκδόσεις 1.4 Turbo Multi Air) (*)
Σύστημα υαλοκαθαριστήρων πίσω τζαμιού επάνω στο διακόπτη της κολώνας του
τιμονιού
Πίνακας οργάνων, πίσω φλας
(*) Εκδόσεις με προβολείς εκτόνωσης αερίου

38a
38a
38a
38a
40
40
40
40
40
40
40
40
40
40
2
42
42
42
42
42
4210
5
5
5
40
30
20
10
15
30
7,5
15
15
5
30
30
10
10
15
20
10(P038)
(P036)
(P037)
(P039)
F08
F09
F09
F10
F14
F15
F19
F30
F85
F87
F1
F2
F3
F6
F4
F4
F5
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ219
4

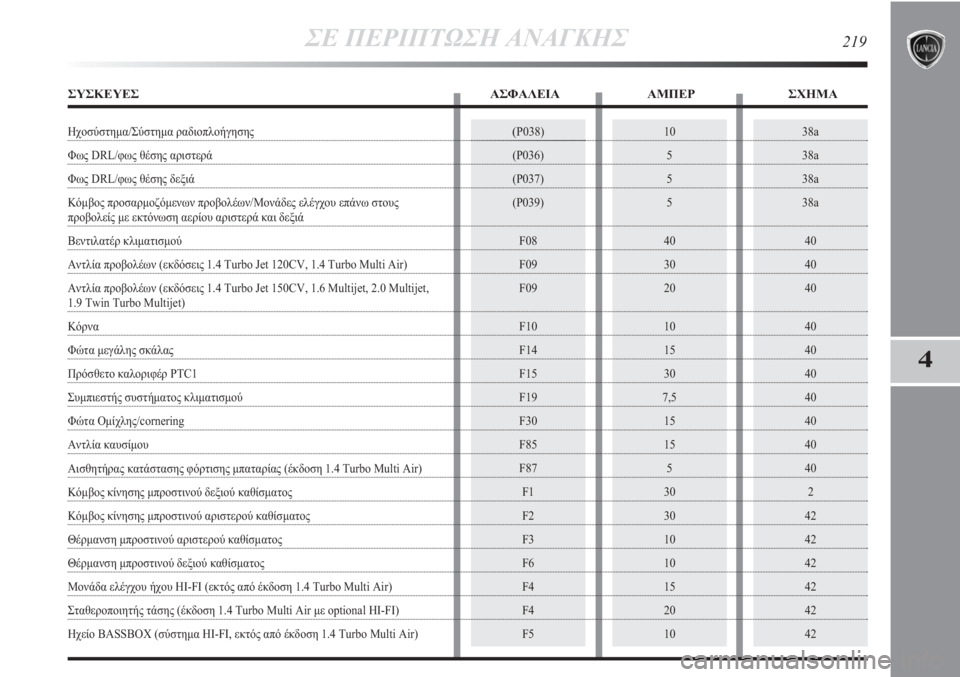

ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Ηχοσύστημα/Σύστημα ραδιοπλοήγησης
Φως DRL/φως θέσης αριστερά
Φως DRL/φως θέσης δεξιά
Κόμβος προσαρμοζόμενων προβολέων/Μονάδες ελέγχου επάνω στους
προβολείς με εκτόνωση αερίου αριστερά και δεξιά
Βεντιλατέρ κλιματισμού
Αντλία προβολέων (εκδόσεις 1.4 Turbo Jet 120CV, 1.4 Turbo Multi Air)
Αντλία προβολέων (εκδόσεις 1.4 Turbo Jet 150CV, 1.6 Multijet, 2.0 Multijet,
1.9 Twin Turbo Multijet)
Κόρνα
Φώτα μεγάλης σκάλας
Πρόσθετο καλοριφέρ PTC1
Συμπιεστής συστήματος κλιματισμού
Φώτα Ομίχλης/cornering
Αντλία καυσίμου
Αισθητήρας κατάστασης φόρτισης μπαταρίας (έκδοση 1.4 Turbo Multi Air)
Κόμβος κίνησης μπροστινού δεξιού καθίσματος
Κόμβος κίνησης μπροστινού αριστερού καθίσματος
Θέρμανση μπροστινού αριστερού καθίσματος
Θέρμανση μπροστινού δεξιού καθίσματος
Μονάδα ελέγχου ήχου HI-FI (εκτός από έκδοση 1.4 Turbo Multi Air)
Σταθεροποιητής τάσης (έκδοση 1.4 Turbo Multi Air με optional HI-FI)
Ηχείο BASSBO (σύστημα HI-FI, εκτός από έκδοση 1.4 Turbo Multi Air)
