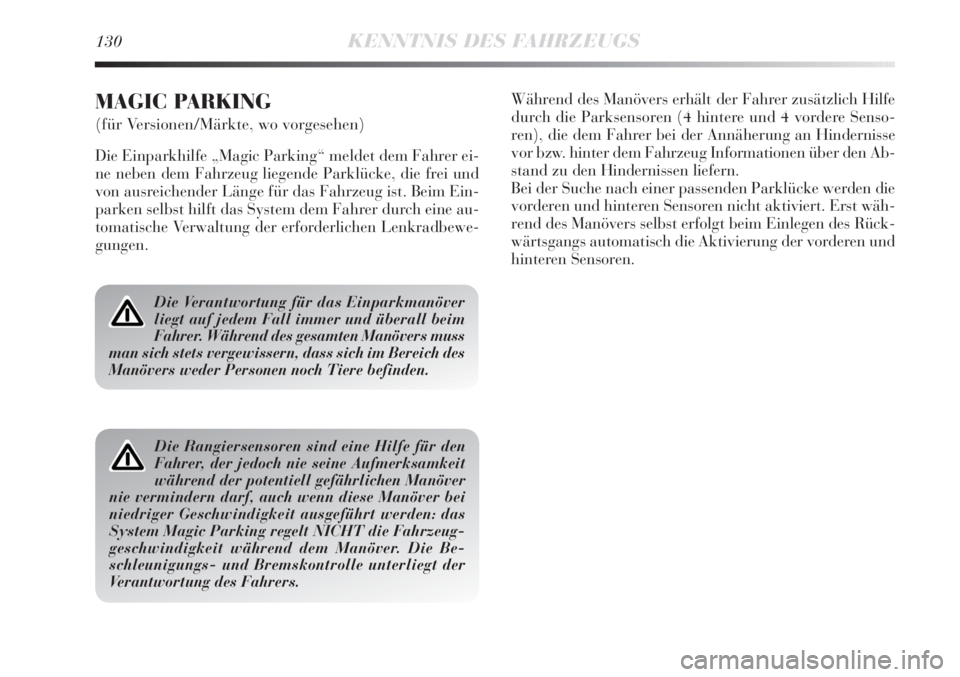

130KENNTNIS DES FAHRZEUGS
Die Verantwortung für das Einparkmanöver
liegt auf jedem Fall immer und überall beim
Fahrer. Während des gesamten Manövers muss
man sich stets vergewissern, dass sich im Bereich des
Manövers weder Personen noch Tiere befinden.
Die Rangiersensoren sind eine Hilfe für den
Fahrer, der jedoch nie seine Aufmerksamkeit
während der potentiell gefährlichen Manöver
nie vermindern darf, auch wenn diese Manöver bei
niedriger Geschwindigkeit ausgeführt werden: das
System Magic Parking regelt NICHT die Fahrzeug-
geschwindigkeit während dem Manöver. Die Be-
schleunigungs- und Bremskontrolle unterliegt der
Verantwortung des Fahrers.
MAGIC PARKING
(für Versionen/Märkte, wo vorgesehen)
Die Einparkhilfe „Magic Parking“ meldet dem Fahrer ei-
ne neben dem Fahrzeug liegende Parklücke, die frei und
von ausreichender Länge für das Fahrzeug ist. Beim Ein-
parken selbst hilft das System dem Fahrer durch eine au-
tomatische Verwaltung der erforderlichen Lenkradbewe-
gungen.Während des Manövers erhält der Fahrer zusätzlich Hilfe
durch die Parksensoren (4 hintere und 4 vordere Senso-
ren), die dem Fahrer bei der Annäherung an Hindernisse
vor bzw. hinter dem Fahrzeug Informationen über den Ab-
stand zu den Hindernissen liefern.
Bei der Suche nach einer passenden Parklücke werden die
vorderen und hinteren Sensoren nicht aktiviert. Erst wäh-
rend des Manövers selbst erfolgt beim Einlegen des Rück-
wärtsgangs automatisch die Aktivierung der vorderen und
hinteren Sensoren.

KENNTNIS DES FAHRZEUGS131
1

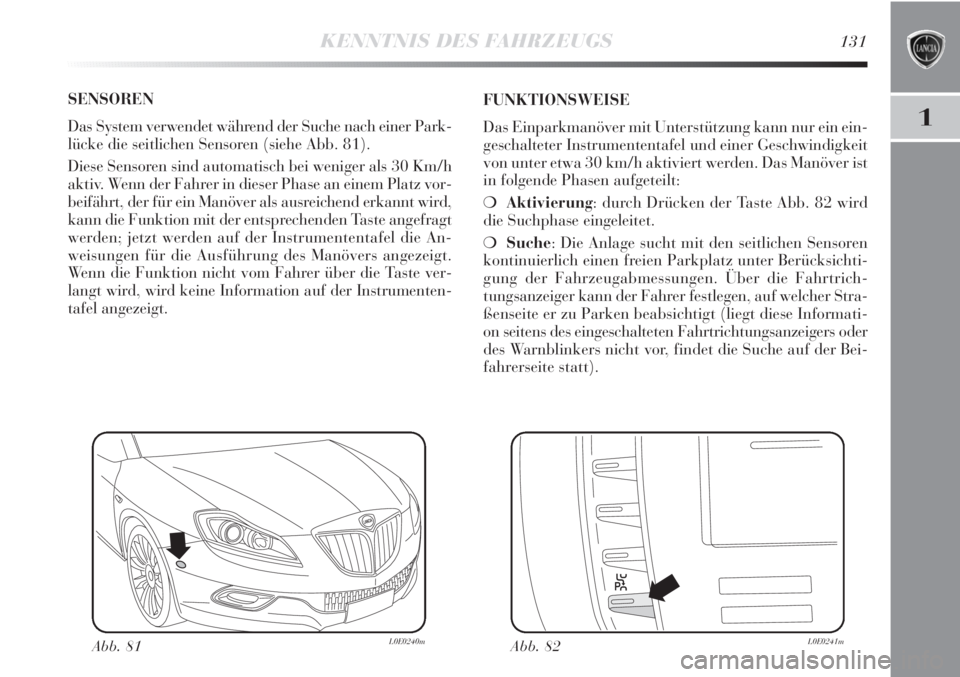

SENSOREN
Das System verwendet während der Suche nach einer Park-
lücke die seitlichen Sensoren (siehe Abb. 81).
Diese Sensoren sind automatisch bei weniger als 30 Km/h
aktiv. Wenn der Fahrer in dieser Phase an einem Platz vor-
beifährt, der für ein Manöver als ausreichend erkannt wird,
kann die Funktion mit der entsprechenden Taste angefragt
werden; jetzt werden auf der Instrumententafel die An-
weisungen für die Ausführung des Manövers angezeigt.
Wenn die Funktion nicht vom Fahrer über die Taste ver-
langt wird, wird keine Information auf der Instrumenten-
tafel angezeigt.FUNKTIONSWEISE
Das Einparkmanöver mit Unterstützung kann nur ein ein-
geschalteter Instrumententafel und einer Geschwindigkeit
von unter etwa 30 km/h aktiviert werden. Das Manöver ist
in folgende Phasen aufgeteilt:
❍Aktivierung: durch Drücken der Taste Abb. 82 wird
die Suchphase eingeleitet.
❍Suche: Die Anlage sucht mit den seitlichen Sensoren
kontinuierlich einen freien Parkplatz unter Berücksichti-
gung der Fahrzeugabmessungen. Über die Fahrtrich-
tungsanzeiger kann der Fahrer festlegen, auf welcher Stra-
ßenseite er zu Parken beabsichtigt (liegt diese Informati-
on seitens des eingeschalteten Fahrtrichtungsanzeigers oder
des Warnblinkers nicht vor, findet die Suche auf der Bei-
fahrerseite statt).
Abb. 81L0E0240mAbb. 82L0E0241m

132KENNTNIS DES FAHRZEUGS

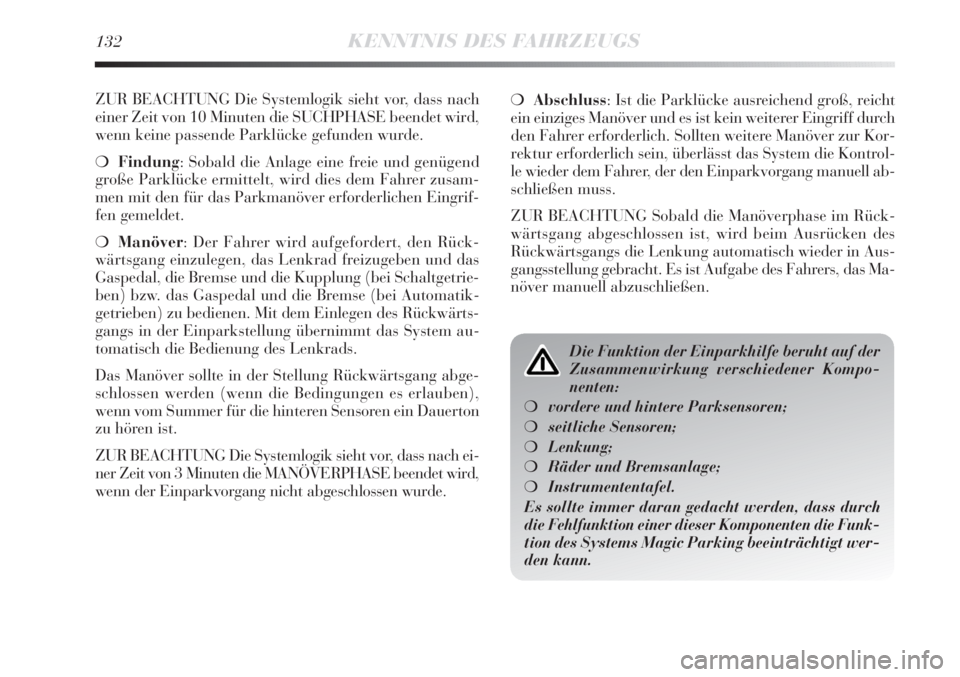

ZUR BEACHTUNG Die Systemlogik sieht vor, dass nach
einer Zeit von 10 Minuten die SUCHPHASE beendet wird,
wenn keine passende Parklücke gefunden wurde.
❍Findung: Sobald die Anlage eine freie und genügend
große Parklücke ermittelt, wird dies dem Fahrer zusam-
men mit den für das Parkmanöver erforderlichen Eingrif-
fen gemeldet.
❍Manöver: Der Fahrer wird aufgefordert, den Rück-
wärtsgang einzulegen, das Lenkrad freizugeben und das
Gaspedal, die Bremse und die Kupplung (bei Schaltgetrie-
ben) bzw. das Gaspedal und die Bremse (bei Automatik-
getrieben) zu bedienen. Mit dem Einlegen des Rückwärts-
gangs in der Einparkstellung übernimmt das System au-
tomatisch die Bedienung des Lenkrads.
Das Manöver sollte in der Stellung Rückwärtsgang abge-
schlossen werden (wenn die Bedingungen es erlauben),
wenn vom Summer für die hinteren Sensoren ein Dauerton
zu hören ist.
ZUR BEACHTUNG Die Systemlogik sieht vor, dass nach ei-
ner Zeit von 3 Minuten die MANÖVERPHASE beendet wird,
wenn der Einparkvorgang nicht abgeschlossen wurde.❍Abschluss: Ist die Parklücke ausreichend groß, reicht
ein einziges Manöver und es ist kein weiterer Eingriff durch
den Fahrer erforderlich. Sollten weitere Manöver zur Kor-
rektur erforderlich sein, überlässt das System die Kontrol-
le wieder dem Fahrer, der den Einparkvorgang manuell ab-
schließen muss.
ZUR BEACHTUNG Sobald die Manöverphase im Rück-
wärtsgang abgeschlossen ist, wird beim Ausrücken des
Rückwärtsgangs die Lenkung automatisch wieder in Aus-
gangsstellung gebracht. Es ist Aufgabe des Fahrers, das Ma-
növer manuell abzuschließen.
Die Funktion der Einparkhilfe beruht auf der
Zusammenwirkung verschiedener Kompo-
nenten:
❍vordere und hintere Parksensoren;
❍seitliche Sensoren;
❍Lenkung;
❍Räder und Bremsanlage;
❍Instrumententafel.
Es sollte immer daran gedacht werden, dass durch
die Fehlfunktion einer dieser Komponenten die Funk-
tion des Systems Magic Parking beeinträchtigt wer-
den kann.

KENNTNIS DES FAHRZEUGS133
1

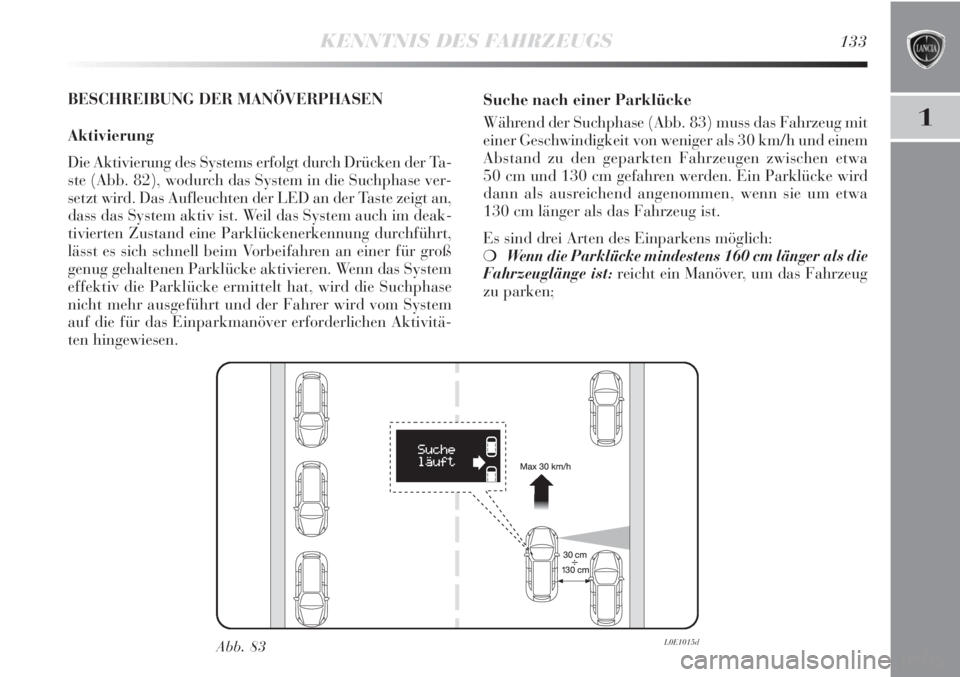

BESCHREIBUNG DER MANÖVERPHASEN
Aktivierung
Die Aktivierung des Systems erfolgt durch Drücken der Ta-
ste (Abb. 82), wodurch das System in die Suchphase ver-
setzt wird. Das Aufleuchten der LED an der Taste zeigt an,
dass das System aktiv ist. Weil das System auch im deak-
tivierten Zustand eine Parklückenerkennung durchführt,
lässt es sich schnell beim Vorbeifahren an einer für groß
genug gehaltenen Parklücke aktivieren. Wenn das System
effektiv die Parklücke ermittelt hat, wird die Suchphase
nicht mehr ausgeführt und der Fahrer wird vom System
auf die für das Einparkmanöver erforderlichen Aktivitä-
ten hingewiesen.Suche nach einer Parklücke
Während der Suchphase (Abb. 83) muss das Fahrzeug mit
einer Geschwindigkeit von weniger als 30 km/h und einem
Abstand zu den geparkten Fahrzeugen zwischen etwa
50 cm und 130 cm gefahren werden. Ein Parklücke wird
dann als ausreichend angenommen, wenn sie um etwa
130 cm länger als das Fahrzeug ist.
Es sind drei Arten des Einparkens möglich:
❍Wenn die Parklücke mindestens 160 cm länger als die
Fahrzeuglänge ist:reicht ein Manöver, um das Fahrzeug
zu parken;
Abb. 83L0E1015d

134KENNTNIS DES FAHRZEUGS

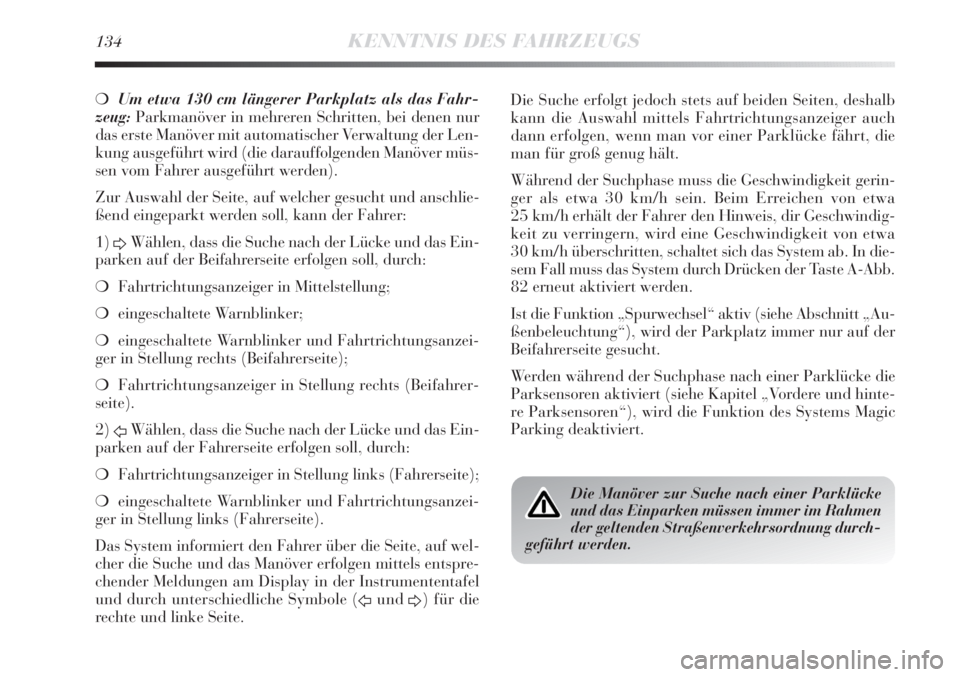

❍Um etwa 130 cm längerer Parkplatz als das Fahr-
zeug:Parkmanöver in mehreren Schritten, bei denen nur
das erste Manöver mit automatischer Verwaltung der Len-
kung ausgeführt wird (die darauffolgenden Manöver müs-
sen vom Fahrer ausgeführt werden).
Zur Auswahl der Seite, auf welcher gesucht und anschlie-
ßend eingeparkt werden soll, kann der Fahrer:
1)
DWählen, dass die Suche nach der Lücke und das Ein-
parken auf der Beifahrerseite erfolgen soll, durch:
❍Fahrtrichtungsanzeiger in Mittelstellung;
❍eingeschaltete Warnblinker;
❍eingeschaltete Warnblinker und Fahrtrichtungsanzei-
ger in Stellung rechts (Beifahrerseite);
❍Fahrtrichtungsanzeiger in Stellung rechts (Beifahrer-
seite).
2)
FWählen, dass die Suche nach der Lücke und das Ein-
parken auf der Fahrerseite erfolgen soll, durch:
❍Fahrtrichtungsanzeiger in Stellung links (Fahrerseite);
❍eingeschaltete Warnblinker und Fahrtrichtungsanzei-
ger in Stellung links (Fahrerseite).
Das System informiert den Fahrer über die Seite, auf wel-
cher die Suche und das Manöver erfolgen mittels entspre-
chender Meldungen am Display in der Instrumententafel
und durch unterschiedliche Symbole (
FundD) für die
rechte und linke Seite. Die Suche erfolgt jedoch stets auf beiden Seiten, deshalb
kann die Auswahl mittels Fahrtrichtungsanzeiger auch
dann erfolgen, wenn man vor einer Parklücke fährt, die
man für groß genug hält.
Während der Suchphase muss die Geschwindigkeit gerin-
ger als etwa 30 km/h sein. Beim Erreichen von etwa
25 km/h erhält der Fahrer den Hinweis, dir Geschwindig-
keit zu verringern, wird eine Geschwindigkeit von etwa
30 km/h überschritten, schaltet sich das System ab. In die-
sem Fall muss das System durch Drücken der Taste A-Abb.
82 erneut aktiviert werden.
Ist die Funktion „Spurwechsel“ aktiv (siehe Abschnitt „Au-
ßenbeleuchtung“), wird der Parkplatz immer nur auf der
Beifahrerseite gesucht.
Werden während der Suchphase nach einer Parklücke die
Parksensoren aktiviert (siehe Kapitel „Vordere und hinte-
re Parksensoren“), wird die Funktion des Systems Magic
Parking deaktiviert.
Die Manöver zur Suche nach einer Parklücke
und das Einparken müssen immer im Rahmen
der geltenden Straßenverkehrsordnung durch-
geführt werden.

KENNTNIS DES FAHRZEUGS135
1
Erkennung einer Parklücke (Abb. 84)
Wenn das System eine ausreichend große Parklücke zwi-
schen zwei abgestellten Fahrzeugen oder zwischen zwei an-
deren eventuellen Hindernissen erkennt (beispielsweise Ge-
genstände mit seitlich herausstehenden Oberflächen, wie
Fahrzeuge, Kisten usw.), wird die gefundene Parklücke ge-
meldet und es kann eingeparkt werden. Wenn die erreich-
te Position bereits ausreicht, um mit dem Manöver zu be-
ginnen, meldet das System dem Fahrer, den Rückwärts-
gang einzulegen, andernfalls wird er aufgefordert, weiter
nach vorne zu fahren.Mit der Aufforderung zum Einlegen des Rückwärtsgangs
muss der Fahrer das Fahrzeug anhalten und den Rück-
wärtsgang einlegen, um zu bestätigen, dass er bereit ist, das
Manöver zu beginnen. Wenn der Fahrer sich zum Weiter-
fahren entscheidet, nimmt das System nach etwa 10 Me-
tern an, dass die gefundene Parklücke nicht mehr aktuell
ist, und beginnt erneut mit der Suche nach einer Parklücke.
Manöver
Der Fahrer hat die Kontrolle über die Fahrzeugbewegun-
gen durch den Gebrauch von Gas-, Brems- und Kupp-
lungspedal (nur bei Versionen mit Schaltgetriebe), wäh-
rend das System automatisch die Verwaltung der Lenkung
übernimmt, um auf die bestmögliche Weise das Einpark-
manöver in der erkannten Parklücke auszuführen.
Während des Manövers können die Informationen von den
Parksensoren genutzt werden (beim Rückwärtsfahren emp-
fiehlt es sich, den Meldebereich zu erreichen, in dem von
den hinteren Sensoren ein Dauerton abgegeben wird), trotz-
dem empfiehlt es sich stets, die Sichtkontrolle über den um-
gebenden Bereich zu behalten.
Während des Manövers kann das Fahrzeug angehalten wer-
den und im angehaltenen Zustand kurz der Rückwärtsgang
herausgenommen werden (um beispielsweise einen Fuß-
gänger den Einparkbereich passieren zu lassen).
Während des Manövers muss die Geschwindigkeit unter-
halb von etwa 7 km/h bleiben, ansonsten wird das Park-
manöver unterbrochen.
Abb. 84L0E1016d

136KENNTNIS DES FAHRZEUGS

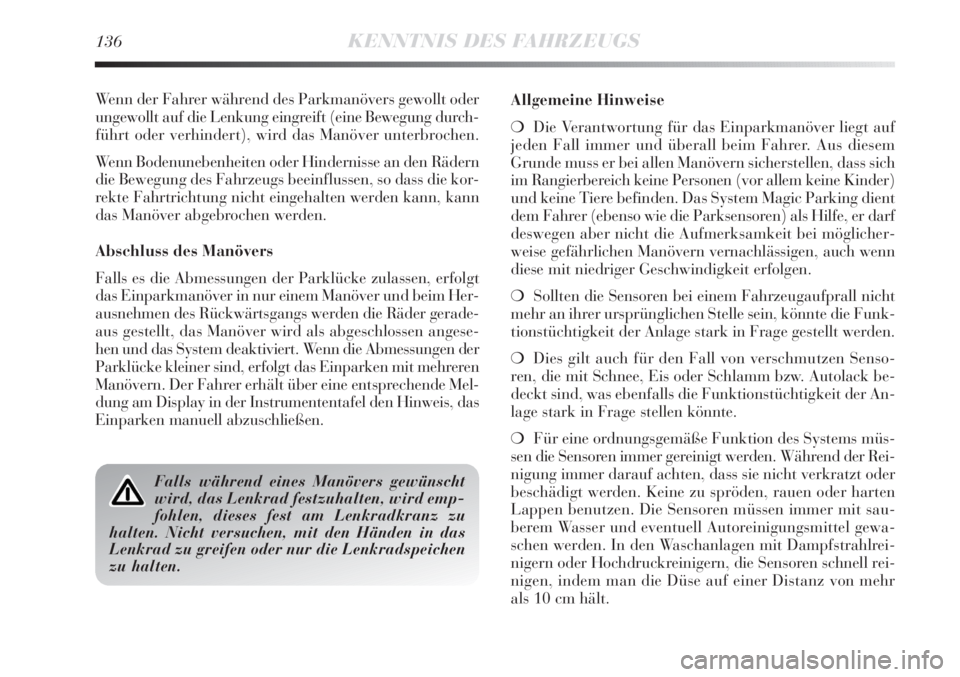

Wenn der Fahrer während des Parkmanövers gewollt oder
ungewollt auf die Lenkung eingreift (eine Bewegung durch-
führt oder verhindert), wird das Manöver unterbrochen.
Wenn Bodenunebenheiten oder Hindernisse an den Rädern
die Bewegung des Fahrzeugs beeinflussen, so dass die kor-
rekte Fahrtrichtung nicht eingehalten werden kann, kann
das Manöver abgebrochen werden.
Abschluss des Manövers
Falls es die Abmessungen der Parklücke zulassen, erfolgt
das Einparkmanöver in nur einem Manöver und beim Her-
ausnehmen des Rückwärtsgangs werden die Räder gerade-
aus gestellt, das Manöver wird als abgeschlossen angese-
hen und das System deaktiviert. Wenn die Abmessungen der
Parklücke kleiner sind, erfolgt das Einparken mit mehreren
Manövern. Der Fahrer erhält über eine entsprechende Mel-
dung am Display in der Instrumententafel den Hinweis, das
Einparken manuell abzuschließen.Allgemeine Hinweise
❍Die Verantwortung für das Einparkmanöver liegt auf
jeden Fall immer und überall beim Fahrer. Aus diesem
Grunde muss er bei allen Manövern sicherstellen, dass sich
im Rangierbereich keine Personen (vor allem keine Kinder)
und keine Tiere befinden. Das System Magic Parking dient
dem Fahrer (ebenso wie die Parksensoren) als Hilfe, er darf
deswegen aber nicht die Aufmerksamkeit bei möglicher-
weise gefährlichen Manövern vernachlässigen, auch wenn
diese mit niedriger Geschwindigkeit erfolgen.
❍Sollten die Sensoren bei einem Fahrzeugaufprall nicht
mehr an ihrer ursprünglichen Stelle sein, könnte die Funk-
tionstüchtigkeit der Anlage stark in Frage gestellt werden.
❍Dies gilt auch für den Fall von verschmutzen Senso-
ren, die mit Schnee, Eis oder Schlamm bzw. Autolack be-
deckt sind, was ebenfalls die Funktionstüchtigkeit der An-
lage stark in Frage stellen könnte.
❍Für eine ordnungsgemäße Funktion des Systems müs-
sen die Sensoren immer gereinigt werden. Während der Rei-
nigung immer darauf achten, dass sie nicht verkratzt oder
beschädigt werden. Keine zu spröden, rauen oder harten
Lappen benutzen. Die Sensoren müssen immer mit sau-
berem Wasser und eventuell Autoreinigungsmittel gewa-
schen werden. In den Waschanlagen mit Dampfstrahlrei-
nigern oder Hochdruckreinigern, die Sensoren schnell rei-
nigen, indem man die Düse auf einer Distanz von mehr
als 10 cm hält.
Falls während eines Manövers gewünscht
wird, das Lenkrad festzuhalten, wird emp-
fohlen, dieses fest am Lenkradkranz zu
halten. Nicht versuchen, mit den Händen in das
Lenkrad zu greifen oder nur die Lenkradspeichen
zu halten.

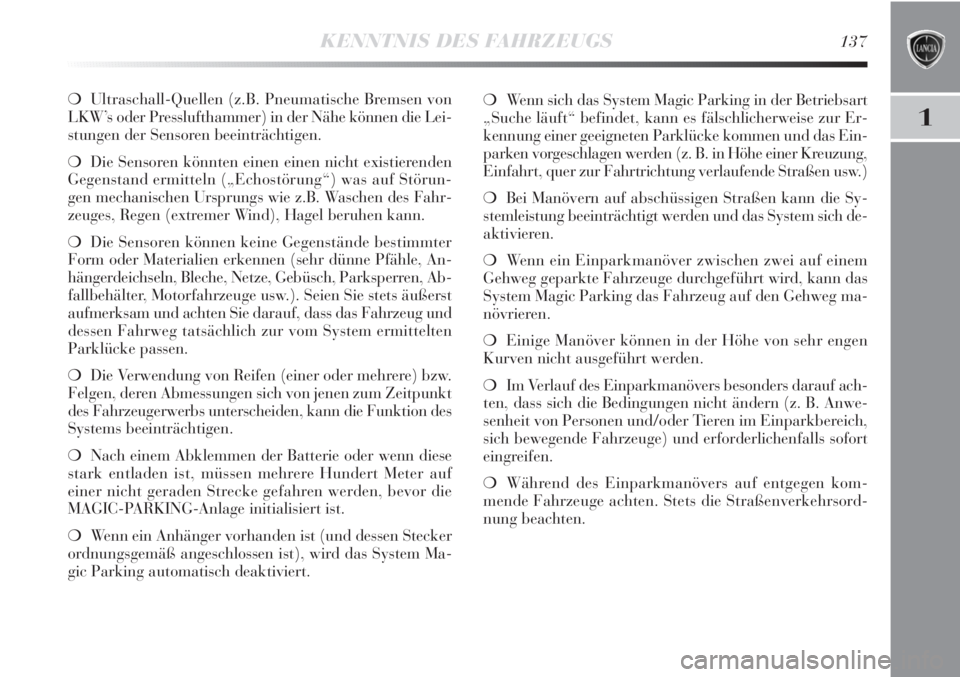

KENNTNIS DES FAHRZEUGS137
1
❍Ultraschall-Quellen (z.B. Pneumatische Bremsen von
LKW’s oder Presslufthammer) in der Nähe können die Lei-
stungen der Sensoren beeinträchtigen.
❍Die Sensoren könnten einen einen nicht existierenden
Gegenstand ermitteln („Echostörung“) was auf Störun-
gen mechanischen Ursprungs wie z.B. Waschen des Fahr-
zeuges, Regen (extremer Wind), Hagel beruhen kann.
❍Die Sensoren können keine Gegenstände bestimmter
Form oder Materialien erkennen (sehr dünne Pfähle, An-
hängerdeichseln, Bleche, Netze, Gebüsch, Parksperren, Ab-
fallbehälter, Motorfahrzeuge usw.). Seien Sie stets äußerst
aufmerksam und achten Sie darauf, dass das Fahrzeug und
dessen Fahrweg tatsächlich zur vom System ermittelten
Parklücke passen.
❍Die Verwendung von Reifen (einer oder mehrere) bzw.
Felgen, deren Abmessungen sich von jenen zum Zeitpunkt
des Fahrzeugerwerbs unterscheiden, kann die Funktion des
Systems beeinträchtigen.
❍Nach einem Abklemmen der Batterie oder wenn diese
stark entladen ist, müssen mehrere Hundert Meter auf
einer nicht geraden Strecke gefahren werden, bevor die
MAGIC-PARKING-Anlage initialisiert ist.
❍Wenn ein Anhänger vorhanden ist (und dessen Stecker
ordnungsgemäß angeschlossen ist), wird das System Ma-
gic Parking automatisch deaktiviert.❍Wenn sich das System Magic Parking in der Betriebsart
„Suche läuft“ befindet, kann es fälschlicherweise zur Er-
kennung einer geeigneten Parklücke kommen und das Ein-
parken vorgeschlagen werden (z. B. in Höhe einer Kreuzung,
Einfahrt, quer zur Fahrtrichtung verlaufende Straßen usw.)
❍Bei Manövern auf abschüssigen Straßen kann die Sy-
stemleistung beeinträchtigt werden und das System sich de-
aktivieren.
❍Wenn ein Einparkmanöver zwischen zwei auf einem
Gehweg geparkte Fahrzeuge durchgeführt wird, kann das
System Magic Parking das Fahrzeug auf den Gehweg ma-
növrieren.
❍Einige Manöver können in der Höhe von sehr engen
Kurven nicht ausgeführt werden.
❍Im Verlauf des Einparkmanövers besonders darauf ach-
ten, dass sich die Bedingungen nicht ändern (z. B. Anwe-
senheit von Personen und/oder Tieren im Einparkbereich,
sich bewegende Fahrzeuge) und erforderlichenfalls sofort
eingreifen.
❍Während des Einparkmanövers auf entgegen kom-
mende Fahrzeuge achten. Stets die Straßenverkehrsord-
nung beachten.

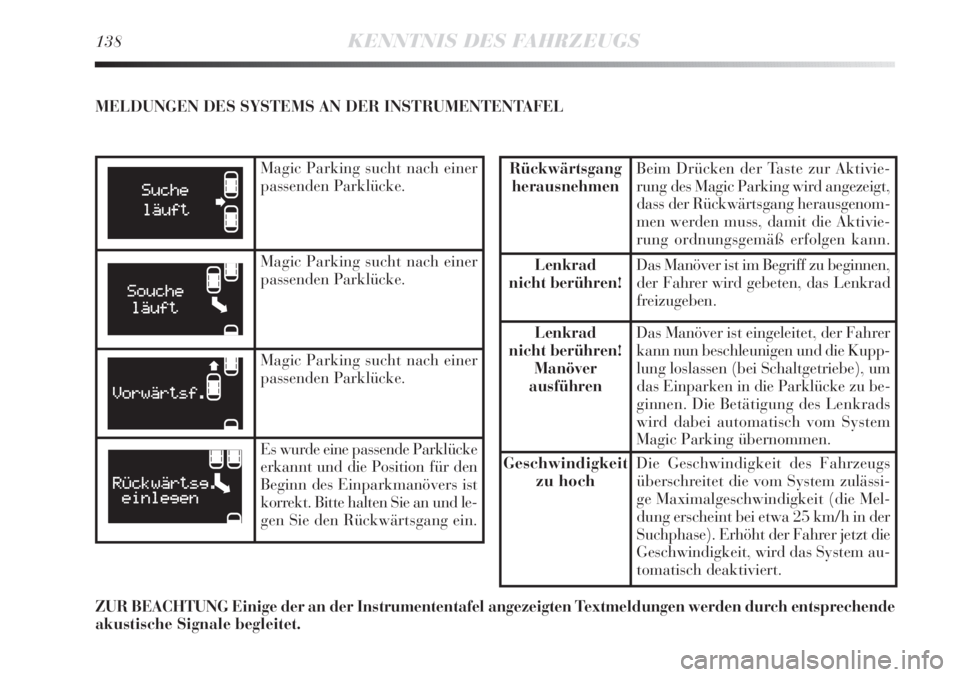

138KENNTNIS DES FAHRZEUGS
MELDUNGEN DES SYSTEMS AN DER INSTRUMENTENTAFEL
Magic Parking sucht nach einer
passenden Parklücke.
Magic Parking sucht nach einer
passenden Parklücke.
Magic Parking sucht nach einer
passenden Parklücke.
Es wurde eine passende Parklücke
erkannt und die Position für den
Beginn des Einparkmanövers ist
korrekt. Bitte halten Sie an und le-
gen Sie den Rückwärtsgang ein.
Rückwärtsgang
herausnehmenBeim Drücken der Taste zur Aktivie-
rung des Magic Parking wird angezeigt,
dass der Rückwärtsgang herausgenom-
men werden muss, damit die Aktivie-
rung ordnungsgemäß erfolgen kann.
Lenkrad
nicht berühren!Das Manöver ist im Begriff zu beginnen,
der Fahrer wird gebeten, das Lenkrad
freizugeben.
Lenkrad
nicht berühren!
Manöver
ausführenDas Manöver ist eingeleitet, der Fahrer
kann nun beschleunigen und die Kupp-
lung loslassen (bei Schaltgetriebe), um
das Einparken in die Parklücke zu be-
ginnen. Die Betätigung des Lenkrads
wird dabei automatisch vom System
Magic Parking übernommen.
Geschwindigkeit
zu hochDie Geschwindigkeit des Fahrzeugs
überschreitet die vom System zulässi-
ge Maximalgeschwindigkeit (die Mel-
dung erscheint bei etwa 25 km/h in der
Suchphase). Erhöht der Fahrer jetzt die
Geschwindigkeit, wird das System au-
tomatisch deaktiviert.
ZUR BEACHTUNG Einige der an der Instrumententafel angezeigten Textmeldungen werden durch entsprechende
akustische Signale begleitet.

KENNTNIS DES FAHRZEUGS139

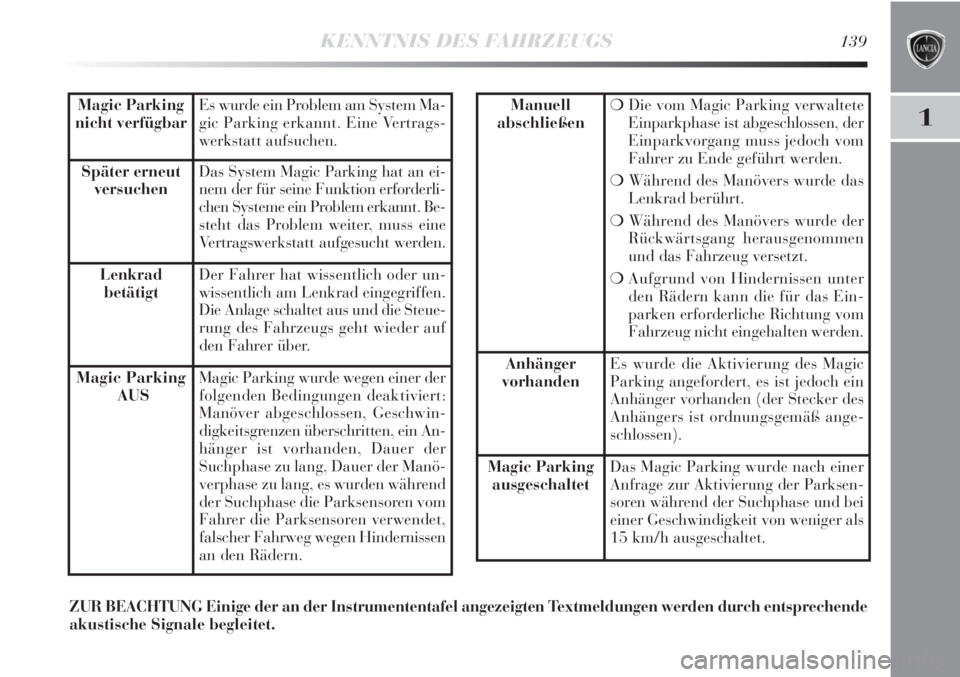

1Magic Parking
nicht verfügbarEs wurde ein Problem am System Ma-
gic Parking erkannt. Eine Vertrags-
werkstatt aufsuchen.
Später erneut
versuchenDas System Magic Parking hat an ei-
nem der für seine Funktion erforderli-
chen Systeme ein Problem erkannt. Be-
steht das Problem weiter, muss eine
Vertragswerkstatt aufgesucht werden.
Lenkrad
betätigtDer Fahrer hat wissentlich oder un-
wissentlich am Lenkrad eingegriffen.
Die Anlage schaltet aus und die Steue-
rung des Fahrzeugs geht wieder auf
den Fahrer über.
Magic Parking
AUSMagic Parking wurde wegen einer der
folgenden Bedingungen deaktiviert:
Manöver abgeschlossen, Geschwin-
digkeitsgrenzen überschritten, ein An-
hänger ist vorhanden, Dauer der
Suchphase zu lang, Dauer der Manö-
verphase zu lang, es wurden während
der Suchphase die Parksensoren vom
Fahrer die Parksensoren verwendet,
falscher Fahrweg wegen Hindernissen
an den Rädern.
Manuell
abschließen❍Die vom Magic Parking verwaltete
Einparkphase ist abgeschlossen, der
Einparkvorgang muss jedoch vom
Fahrer zu Ende geführt werden.
❍Während des Manövers wurde das
Lenkrad berührt.
❍Während des Manövers wurde der
Rückwärtsgang herausgenommen
und das Fahrzeug versetzt.
❍Aufgrund von Hindernissen unter
den Rädern kann die für das Ein-
parken erforderliche Richtung vom
Fahrzeug nicht eingehalten werden.
Anhänger
vorhandenEs wurde die Aktivierung des Magic
Parking angefordert, es ist jedoch ein
Anhänger vorhanden (der Stecker des
Anhängers ist ordnungsgemäß ange-
schlossen).
Magic Parking
ausgeschaltetDas Magic Parking wurde nach einer
Anfrage zur Aktivierung der Parksen-
soren während der Suchphase und bei
einer Geschwindigkeit von weniger als
15 km/h ausgeschaltet.
ZUR BEACHTUNG Einige der an der Instrumententafel angezeigten Textmeldungen werden durch entsprechende
akustische Signale begleitet.
