200I NÖDLÄGE

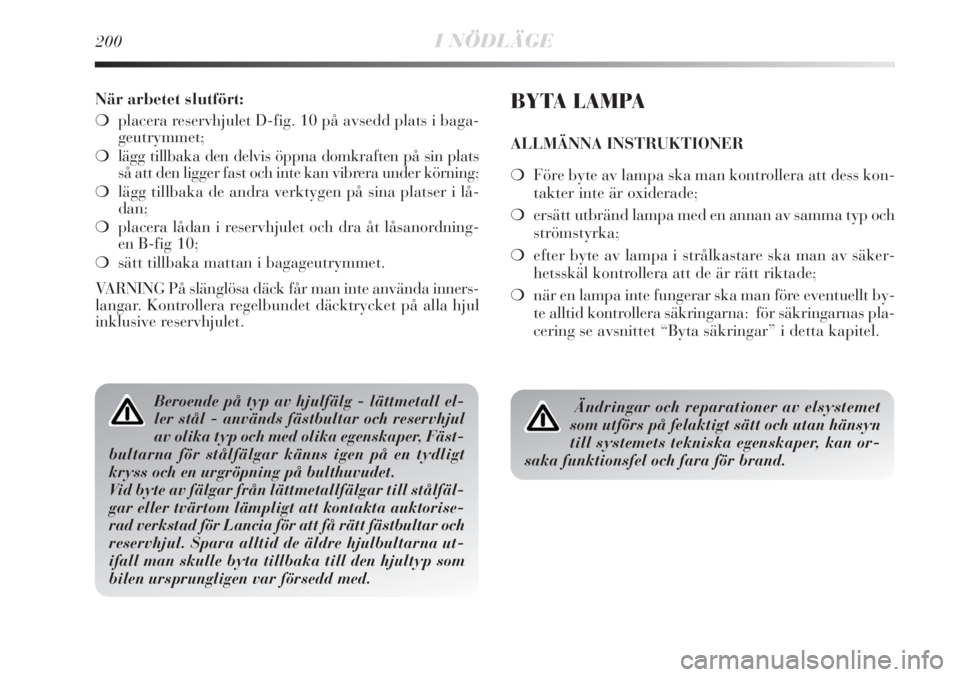

När arbetet slutfört:
❍placera reservhjulet D-fig. 10 på avsedd plats i baga-
geutrymmet;
❍lägg tillbaka den delvis öppna domkraften på sin plats
så att den ligger fast och inte kan vibrera under körning;
❍lägg tillbaka de andra verktygen på sina platser i lå-
dan;
❍placera lådan i reservhjulet och dra åt låsanordning-
en B-fig 10;
❍sätt tillbaka mattan i bagageutrymmet.
VARNING På slänglösa däck får man inte använda inners-
langar. Kontrollera regelbundet däcktrycket på alla hjul
inklusive reservhjulet.BYTA LAMPA
ALLMÄNNA INSTRUKTIONER
❍Före byte av lampa ska man kontrollera att dess kon-
takter inte är oxiderade;
❍ersätt utbränd lampa med en annan av samma typ och
strömstyrka;
❍efter byte av lampa i strålkastare ska man av säker-
hetsskäl kontrollera att de är rätt riktade;
❍när en lampa inte fungerar ska man före eventuellt by-
te alltid kontrollera säkringarna: för säkringarnas pla-
cering se avsnittet “Byta säkringar” i detta kapitel.
Ändringar och reparationer av elsystemet
som utförs på felaktigt sätt och utan hänsyn
till systemets tekniska egenskaper, kan or-
saka funktionsfel och fara för brand. Beroende på typ av hjulfälg - lättmetall el-
ler stål - används fästbultar och reservhjul
av olika typ och med olika egenskaper, Fäst-
bultarna för stålfälgar känns igen på en tydligt
kryss och en urgröpning på bulthuvudet.
Vid byte av fälgar från lättmetallfälgar till stålfäl-
gar eller tvärtom lämpligt att kontakta auktorise-
rad verkstad för Lancia för att få rätt fästbultar och
reservhjul. Spara alltid de äldre hjulbultarna ut-
ifall man skulle byta tillbaka till den hjultyp som
bilen ursprungligen var försedd med.

I NÖDLÄGE201
4
Halogenlampor innehåller trycksatt gas och
om de går sönder är det möjligt att glasbi-
tar slungas iväg.VARNING På insidan av strålkastaren kan det förekom-
ma ett tunt lager imma: Detta är ett naturligt fenomen
som beror på temperaturskillnaden och fukten på in- och
utsidan av glaset och inte något fel. Fenomenet påverkar
inte ljusens normala funktion. Droppar på insidan av strål-
kastare visar däremot att vatten trängt in. Kontakta auk-
toriserad verkstad för Lancia.
VARNING Vid kallt och fuktigt väder och efter regn eller
biltvätt kan strålkastarna imma igen och/eller kondens-
droppar bildas på insidan. Detta är ett naturligt fenomen
som beror på temperaturskillnaden och fukten på in- och
utsidan av glaset och inte något fel. Fenomenet påverkar
inte ljusens normala funktion. Så snart ljusen tänds för-
svinner imman gradvis från mitten och ut mot kanterna.
Halogenlampan skall under hantering endast
vidröras på metalldelen. Om den genom-
skinliga glödlampskolven kommer i kontakt
med fingrarna kan detta påverka ljusstyrkan och
lampans hållbarhet. Skulle man komma i kontakt
med glödlampan ska man torka den med alkohol-
fuktad duk och låta den torka.
Vi rekommenderar att man om man om möj-
lig låter byte av lampor utföras av auktori-
serad verkstad för Lancia. Att de utvändiga
ljusen fungerar och är korrekt inställda är avgö-
rande för en säker körning och för att undvika sank-
tioner enligt gällande trafikförordningar.

202I NÖDLÄGE
fig. 14L0E0084m

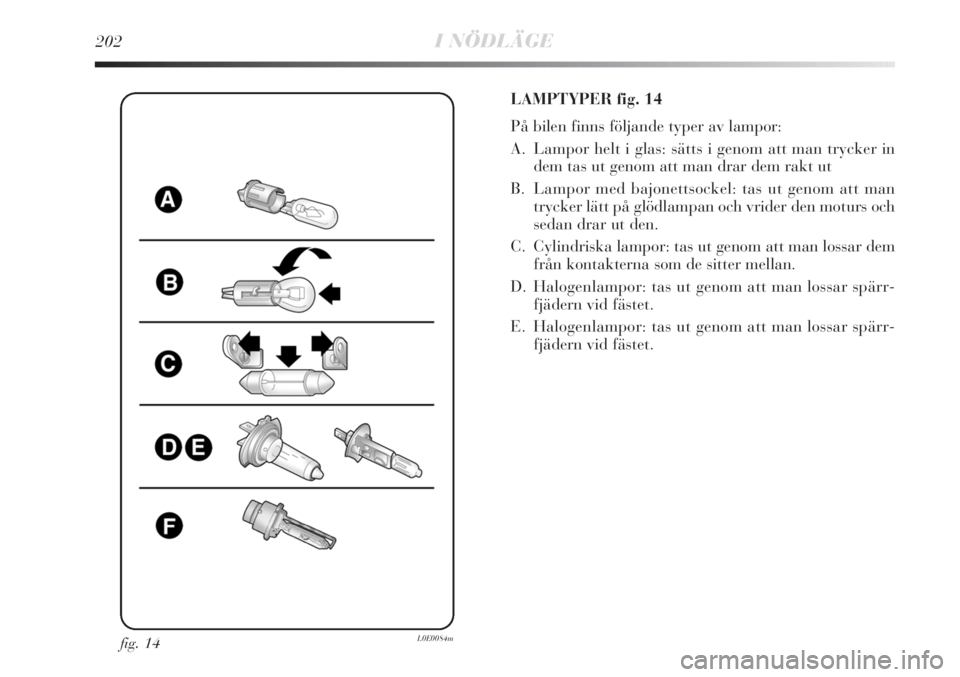

LAMPTYPER fig. 14
På bilen finns följande typer av lampor:
A. Lampor helt i glas: sätts i genom att man trycker in
dem tas ut genom att man drar dem rakt ut
B. Lampor med bajonettsockel: tas ut genom att man
trycker lätt på glödlampan och vrider den moturs och
sedan drar ut den.
C. Cylindriska lampor: tas ut genom att man lossar dem
från kontakterna som de sitter mellan.
D. Halogenlampor: tas ut genom att man lossar spärr-
fjädern vid fästet.
E. Halogenlampor: tas ut genom att man lossar spärr-
fjädern vid fästet.

–
–
55 W
55 W
24W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W
I NÖDLÄGE203
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A
(*) Xenon-lampa (Bixenon)
Lampa Typ Effekt Ref. fig.
Positionsljus fram/Varselljus
Positionsljus bak
Halvljus
Helljus
Körriktningsvisare fram
Körriktningsvisare bak
Körriktningsvisare på sidorna
Stoppljus
Tredje stoppljus
Skyltljus
Dimstrålkastare
Dimbakljus
Backljus
Takbelysning fram (Vita LED)
Takbelysning bak
Belysning i bagageutrymme/
handskfack
Instegsbelysning

204I NÖDLÄGE

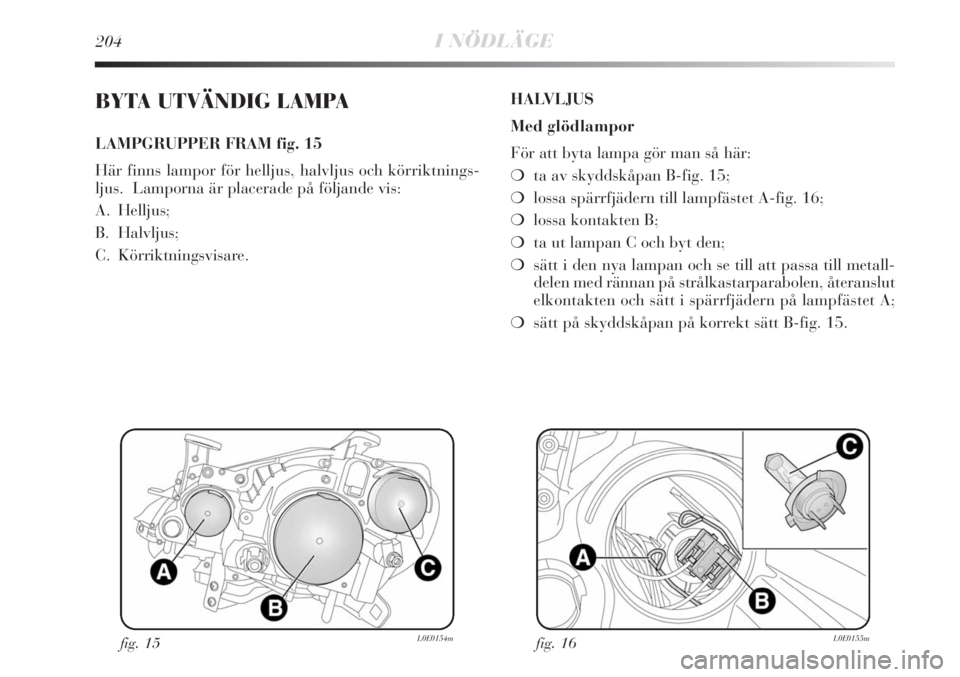

BYTA UTVÄNDIG LAMPA
LAMPGRUPPER FRAM fig. 15
Här finns lampor för helljus, halvljus och körriktnings-
ljus. Lamporna är placerade på följande vis:
A. Helljus;
B. Halvljus;
C. Körriktningsvisare.HALVLJUS
Med glödlampor
För att byta lampa gör man så här:
❍ta av skyddskåpan B-fig. 15;
❍lossa spärrfjädern till lampfästet A-fig. 16;
❍lossa kontakten B;
❍ta ut lampan C och byt den;
❍sätt i den nya lampan och se till att passa till metall-
delen med rännan på strålkastarparabolen, återanslut
elkontakten och sätt i spärrfjädern på lampfästet A;
❍sätt på skyddskåpan på korrekt sätt B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

I NÖDLÄGE205
4
Med gasfyllda lampor (Xenon)
(på utförande/marknad där detta finns)
HELLJUS
Med glödlampor
För att byta lampa gör man så här:
❍ta av skyddskåpan A-fig. 15;
❍lossa spärrfjädern till lampfästet A-fig. 17;
❍lossa kontakten B;
❍ta ut lampan C och byt den;
❍sätt i den nya lampan och se till att passa till metall-
delen med rännan på strålkastarparabolen, återanslut
elkontakten B och sätt i spärrfjädern på lampfästet A;
❍sätt tillbaka skyddskåpan på rätt sätt A-fig. 15.
fig. 17L0E0156m
På grund av den höga spänningen bör byten
avgasfyllda lampor (Bi-Xenon) alltid utföras
av specialutbildad personal: dödsfara före-
ligger! Kontakta auktoriserad verkstad för Lancia
Med gasfyllda lampor (Xenon)
(på utförande/marknad där detta finns)
På grund av den höga spänningen bör byten
av gasfyllda lampor (Bi-Xenon) alltid utföras
av specialutbildad personal: dödsfara före-
ligger! Kontakta auktoriserad verkstad för Lancia.

206I NÖDLÄGE

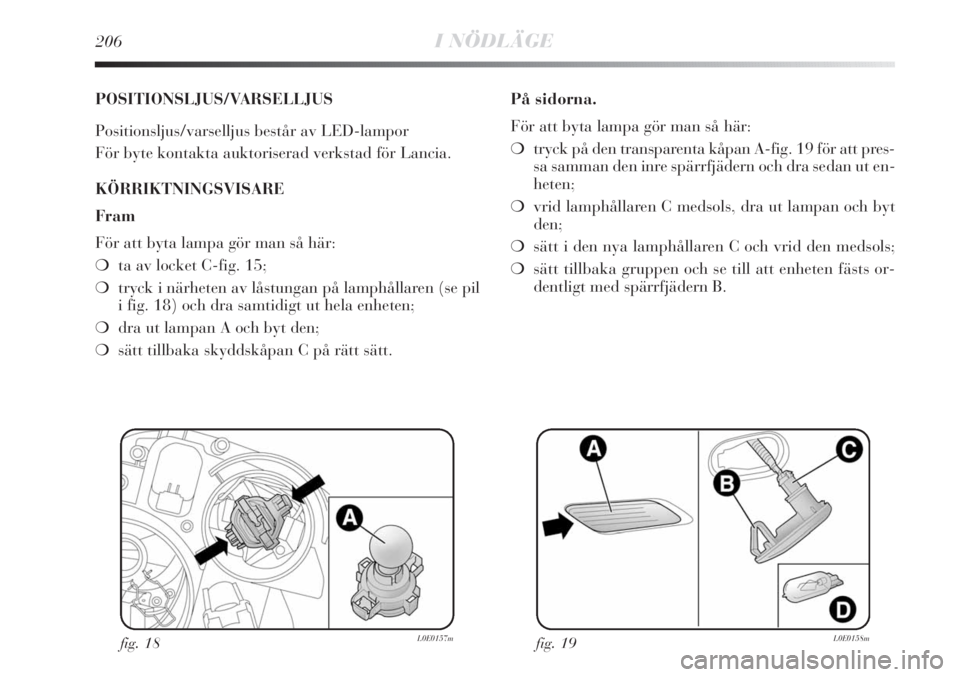

POSITIONSLJUS/VARSELLJUS
Positionsljus/varselljus består av LED-lampor
För byte kontakta auktoriserad verkstad för Lancia.
KÖRRIKTNINGSVISARE
Fram
För att byta lampa gör man så här:
❍ta av locket C-fig. 15;
❍tryck i närheten av låstungan på lamphållaren (se pil
i fig. 18) och dra samtidigt ut hela enheten;
❍dra ut lampan A och byt den;
❍sätt tillbaka skyddskåpan C på rätt sätt.På sidorna.
För att byta lampa gör man så här:
❍tryck på den transparenta kåpan A-fig. 19 för att pres-
sa samman den inre spärrfjädern och dra sedan ut en-
heten;
❍vrid lamphållaren C medsols, dra ut lampan och byt
den;
❍sätt i den nya lamphållaren C och vrid den medsols;
❍sätt tillbaka gruppen och se till att enheten fästs or-
dentligt med spärrfjädern B.
fig. 18L0E0157mfig. 19L0E0158m

I NÖDLÄGE207
4

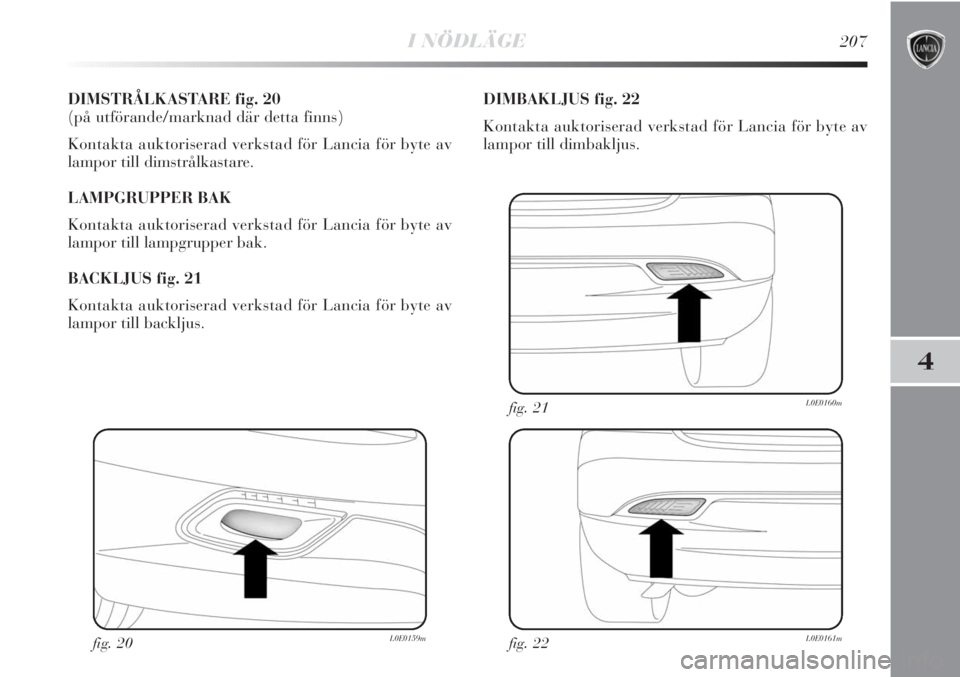

DIMSTRÅLKASTARE fig. 20
(på utförande/marknad där detta finns)
Kontakta auktoriserad verkstad för Lancia för byte av
lampor till dimstrålkastare.
LAMPGRUPPER BAK
Kontakta auktoriserad verkstad för Lancia för byte av
lampor till lampgrupper bak.
BACKLJUS fig. 21
Kontakta auktoriserad verkstad för Lancia för byte av
lampor till backljus.DIMBAKLJUS fig. 22
Kontakta auktoriserad verkstad för Lancia för byte av
lampor till dimbakljus.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

208I NÖDLÄGE

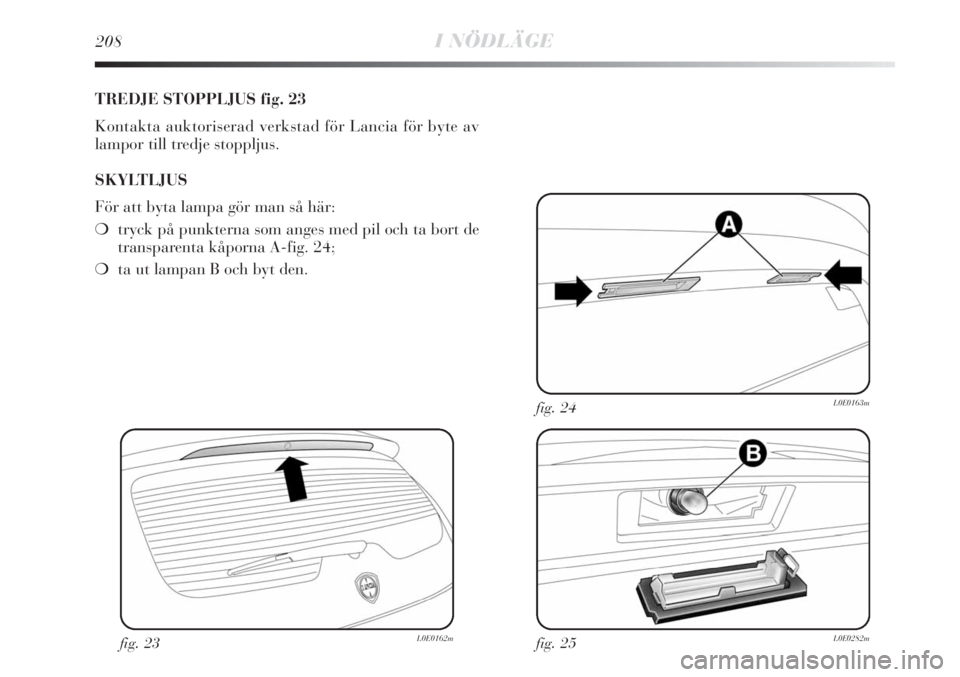

TREDJE STOPPLJUS fig. 23
Kontakta auktoriserad verkstad för Lancia för byte av
lampor till tredje stoppljus.
SKYLTLJUS
För att byta lampa gör man så här:
❍tryck på punkterna som anges med pil och ta bort de
transparenta kåporna A-fig. 24;
❍ta ut lampan B och byt den.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

I NÖDLÄGE209
4
fig. 27L0E0166m
fig. 26L0E0165m

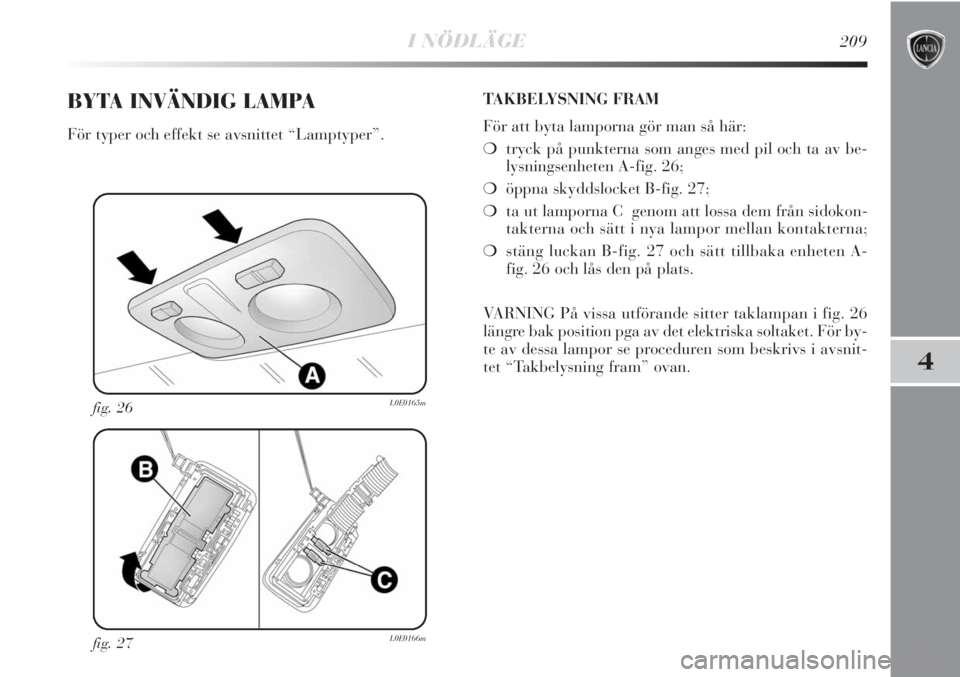

BYTA INVÄNDIG LAMPA
För typer och effekt se avsnittet “Lamptyper”.TAKBELYSNING FRAM
För att byta lamporna gör man så här:
❍tryck på punkterna som anges med pil och ta av be-
lysningsenheten A-fig. 26;
❍öppna skyddslocket B-fig. 27;
❍ta ut lamporna C genom att lossa dem från sidokon-
takterna och sätt i nya lampor mellan kontakterna;
❍stäng luckan B-fig. 27 och sätt tillbaka enheten A-
fig. 26 och lås den på plats.
VARNING På vissa utförande sitter taklampan i fig. 26
längre bak position pga av det elektriska soltaket. För by-
te av dessa lampor se proceduren som beskrivs i avsnit-
tet “Takbelysning fram” ovan.
