260DANE TECHNICZNE

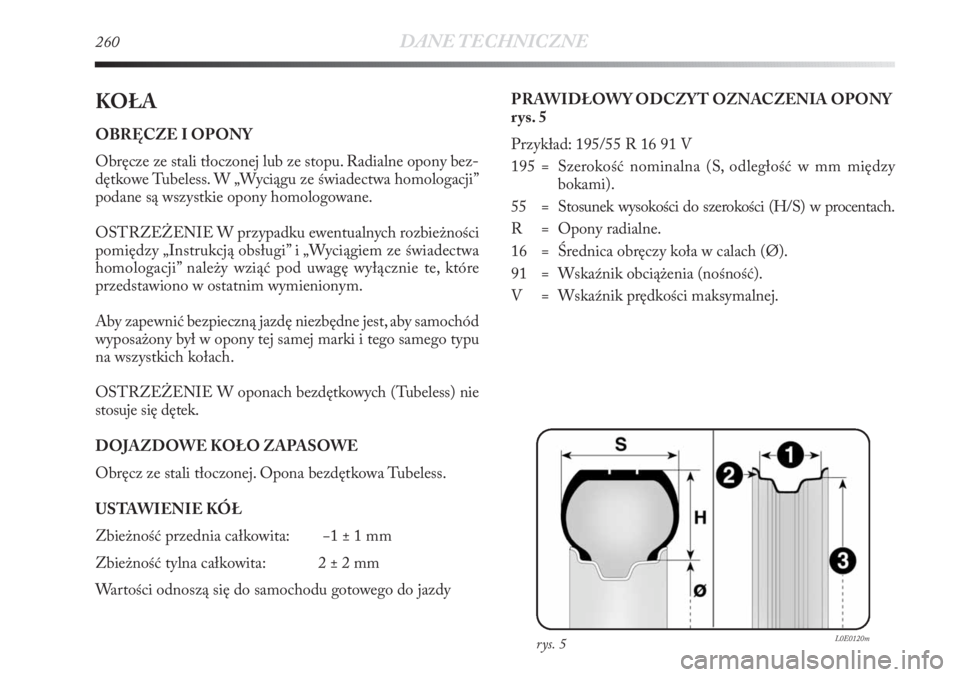

KOŁA
OBRĘCZE I OPONY
Obręcze ze stali tłoczonej lub ze stopu. Radialne opony bez-
dętkowe Tubeless. W „Wyciągu ze świadectwa homologacji”
podane są wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnych rozbieżności
pomiędzy „Instrukcją obsługi” i „Wyciągiem ze świadectwa
homologacji” należy wziąć pod uwagę wyłącznie te, które
przedstawiono w ostatnim wymienionym.
Aby zapewnić bezpieczną jazdę niezbędne jest, aby samochód
wyposażony był w opony tej samej marki i tego samego typu
na wszystkich kołach.
OSTRZEŻENIE W oponach bezdętkowych (Tubeless) nie
stosuje się dętek.
DOJAZDOWE KOŁO ZAPASOWE
Obręcz ze stali tłoczonej. Opona bezdętkowa Tubeless.
USTAWIENIE KÓŁ
Zbieżność przednia całkowita: −1
± 1 mm
Zbieżność tylna całkowita: 2
± 2 mm
Wartości odnoszą się do samochodu gotowego do jazdyPRAWIDŁOWY ODCZYT OZNACZENIA OPONY
rys. 5
Przykład: 195/55 R 16 91 V
195 = Szerokość nominalna (S, odległość w mm między
bokami).
55 = Stosunek wysokości do szerokości (H/S) w procentach.
R = Opony radialne.
16 = Średnica obręczy koła w calach (Ø).
91 = Wskaźnik obciążenia (nośność).
V = Wskaźnik prędkości maksymalnej.
rys. 5L0E0120m

DANE TECHNICZNE261
6

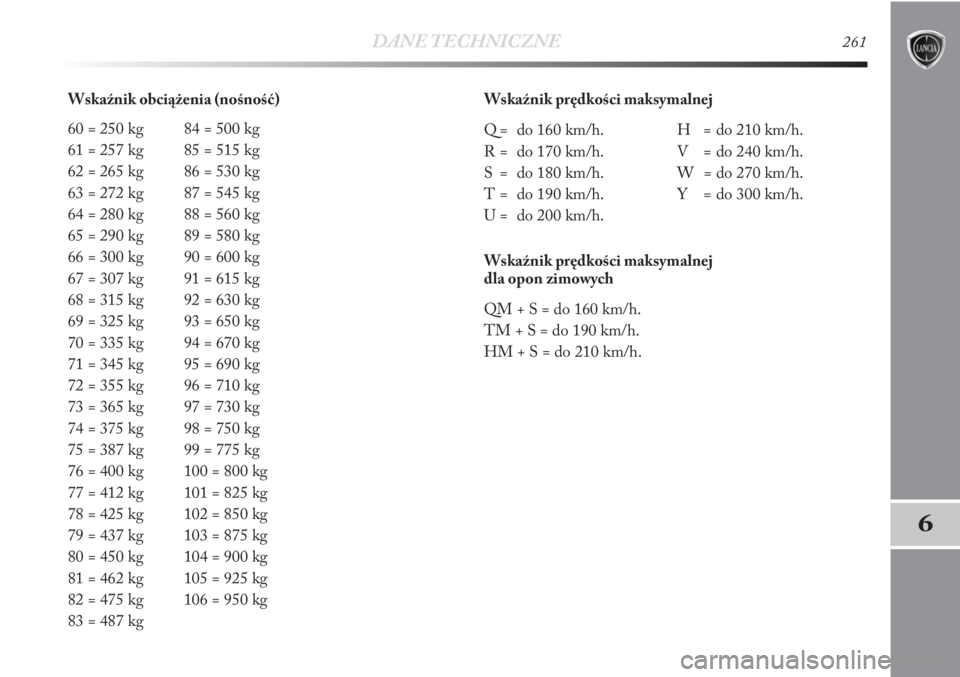

Wskaźnik obciążenia (nośność)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kgWskaźnik prędkości maksymalnej
Q = do 160 km/h. H = do 210 km/h.
R = do 170 km/h. V = do 240 km/h.
S = do 180 km/h. W = do 270 km/h.
T = do 190 km/h. Y = do 300 km/h.
U = do 200 km/h.
Wskaźnik prędkości maksymalnej
dla opon zimowych
QM + S = do 160 km/h.
TM + S = do 190 km/h.
HM + S = do 210 km/h.

262DANE TECHNICZNE

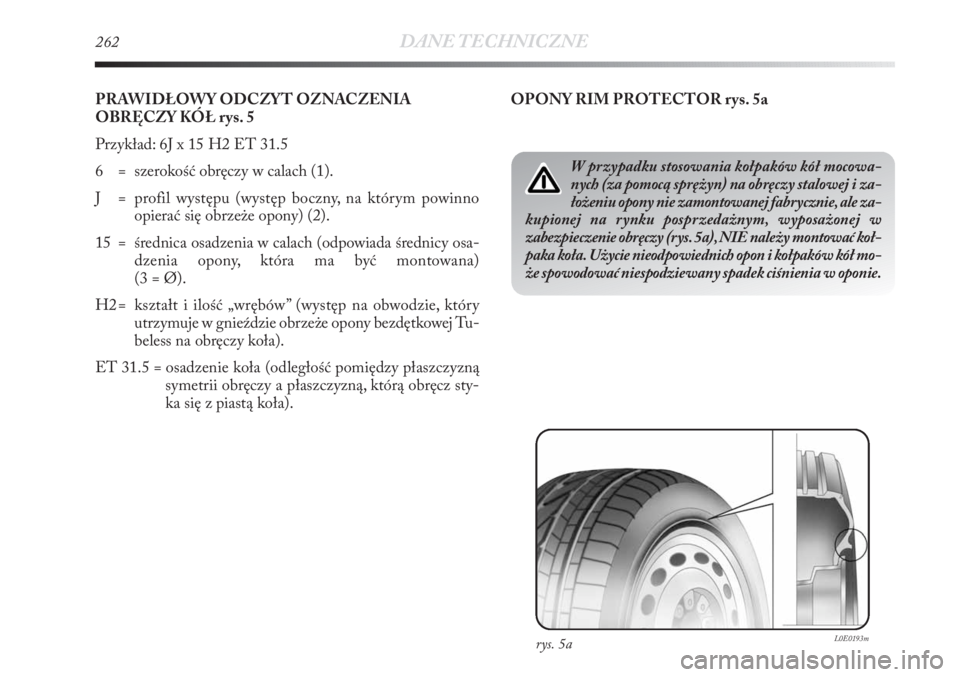

PRAWIDŁOWY ODCZYT OZNACZENIA
OBRĘCZY KÓŁ rys. 5
Przykład: 6J x 15 H2 ET 31.5
6 = szerokość obręczy w calach (1).
J = profil występu (występ boczny, na którym powinno
opierać się obrzeże opony) (2).
15 = średnica osadzenia w calach (odpowiada średnicy osa-
dzenia opony, która ma być montowana)
(3 = Ø).
H2 = kształt i ilość „wrębów” (występ na obwodzie, który
utrzymuje w gnieździe obrzeże opony bezdętkowej Tu-
beless na obręczy koła).
ET 31.5 = osadzenie koła (odległość pomiędzy płaszczyzną
symetrii obręczy a płaszczyzną, którą obręcz sty-
ka się z piastą koła).
rys. 5aL0E0193m
OPONY RIM PROTECTOR rys. 5a
W przypadku stosowania kołpaków kół mocowa-
nych (za pomocą sprężyn) na obręczy stalowej i za-
łożeniu opony nie zamontowanej fabrycznie, ale za-
kupionej na rynku posprzedażnym, wyposażonej w
zabezpieczenie obręczy (rys. 5a), NIE należy montować koł-
paka koła. Użycie nieodpowiednich opon i kołpaków kół mo-
że spowodować niespodziewany spadek ciśnienia w oponie.

DANE TECHNICZNE263
6
7Jx16”- ET31
7Jx17”- ET31
7,5Jx18”- ET354Bx15” H-ET 35 (*) 125/90 R15-96M (*)
(*) W zależności od wyposażenia dla wersji 1.9 Twin Turbo Multijet i 2.0 Multijet dojazdowe koło zapasowe ma oponę 205/ 55 R16-91V
i obręcz 7Jx16"- ET31. W tym przypadku opona 205/55 R16 91V posiada te same parametry co opona dojazdowego koła zapasowego:
tekst i uwagi podane w rozdziale „Wymiana koła” odnoszą się więc do opony 205/55 R16 91V.
(
❏) Opona na którą nie można zakładać łańcuchów przeciwpoślizgowych.

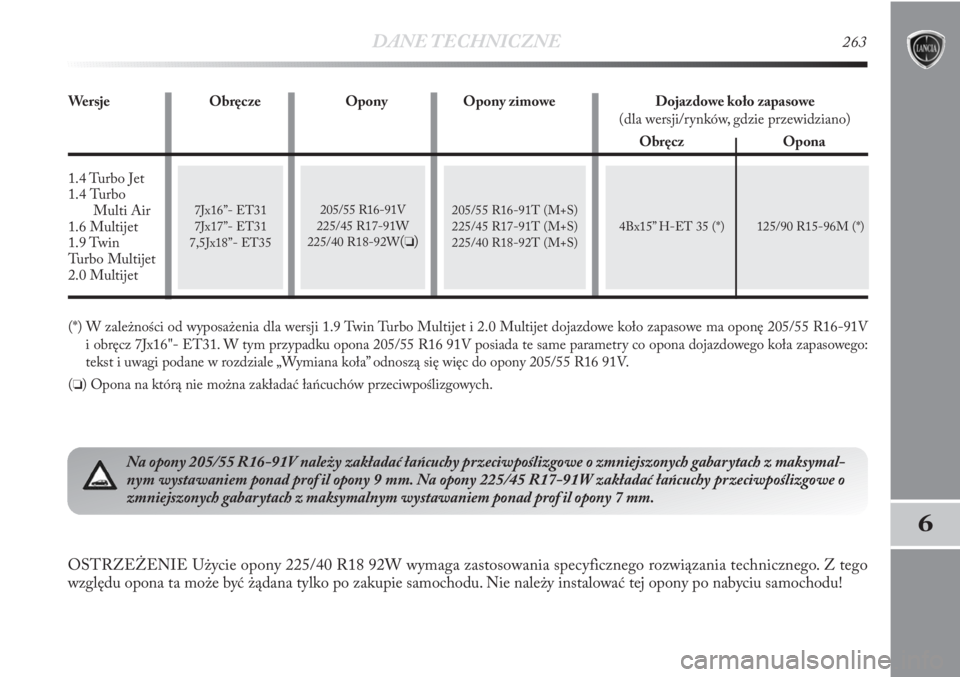

Wersje Obręcze Opony Opony zimowe Dojazdowe koło zapasowe
(dla wersji/rynków, gdzie przewidziano)
Obręcz Opona
1.4 Turbo Jet
1.4 Turbo
Multi Air
1.6 Multijet
1.9 Twin
Turbo Multijet
2.0 Multijet
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W
(❏)
205/55 R16-91T (M+S)
225/45 R17-91T (M+S)
225/40 R18-92T (M+S)
Na opony 205/55 R16-91V należy zakładać łańcuchy przeciwpoślizgowe o zmniejszonych gabarytach z maksymal-
nym wystawaniem ponad prof il opony 9 mm. Na opony 225/45 R17-91W zakładać łańcuchy przeciwpoślizgowe o
zmniejszonych gabarytach z maksymalnym wystawaniem ponad prof il opony 7 mm.
OSTRZEŻENIE Użycie opony 225/40 R18 92W wymaga zastosowania specyficznego rozwiązania technicznego. Z tego
względu opona ta może być żądana tylko po zakupie samochodu. Nie należy instalować tej opony po nabyciu samochodu!

205/55 R16-91V
125/90 R15-96
195/55 R16-91VXL
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W2,7 2,5
2,7 2,5
2,7/2,8 (*) 2,5
2,9/3,1 (*) 2,7
264DANE TECHNICZNE
2,4 2,2
2,4 2,2
2,4 2,2
2,6 2,4
W nagrzanych oponach wartość ciśnienia powinna być większa o + 0,3 bara w stosunku do wymaganej wartości. Sprawdzaj wartość ciśnie-
nia, gdy opony są zimne.
W oponach zimowych wartość ciśnienia powinna być większa o + 0,2 bara w stosunku do wymaganej wartości dla opon na wyposażeniu.
W przypadku jazdy z prędkością wyższą od 160 km/h, napompuj opony do wartości ciśnienia przewidzianych dla pełnego obciążenia.
System T.P.M.S.nie jest przewidziany dla opony 195/55 R16 91V.

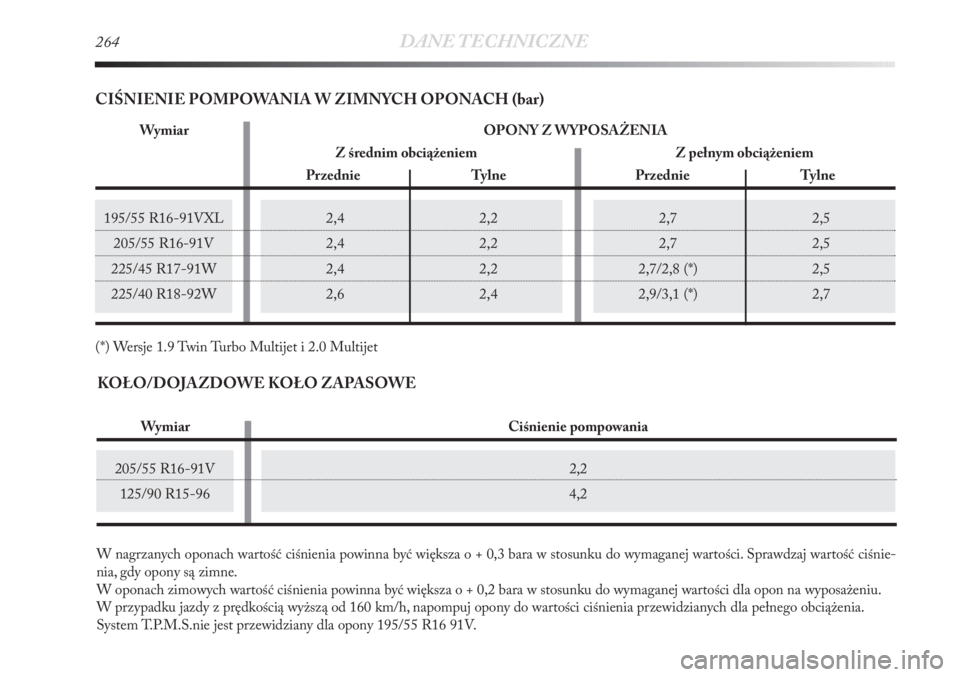

CIŚNIENIE POMPOWANIA W ZIMNYCH OPONACH (bar)
2,2
4,2
Wymiar Ciśnienie pompowania
KOŁO/DOJAZDOWE KOŁO ZAPASOWE
Wymiar OPONY Z WYPOSAŻENIA
Z średnim obciążeniem Z pełnym obciążeniem
Przednie Tylne Przednie Tylne
(*) Wersje 1.9 Twin Turbo Multijet i 2.0 Multijet

DANE TECHNICZNE265
6
rys. 6
L0E0101m

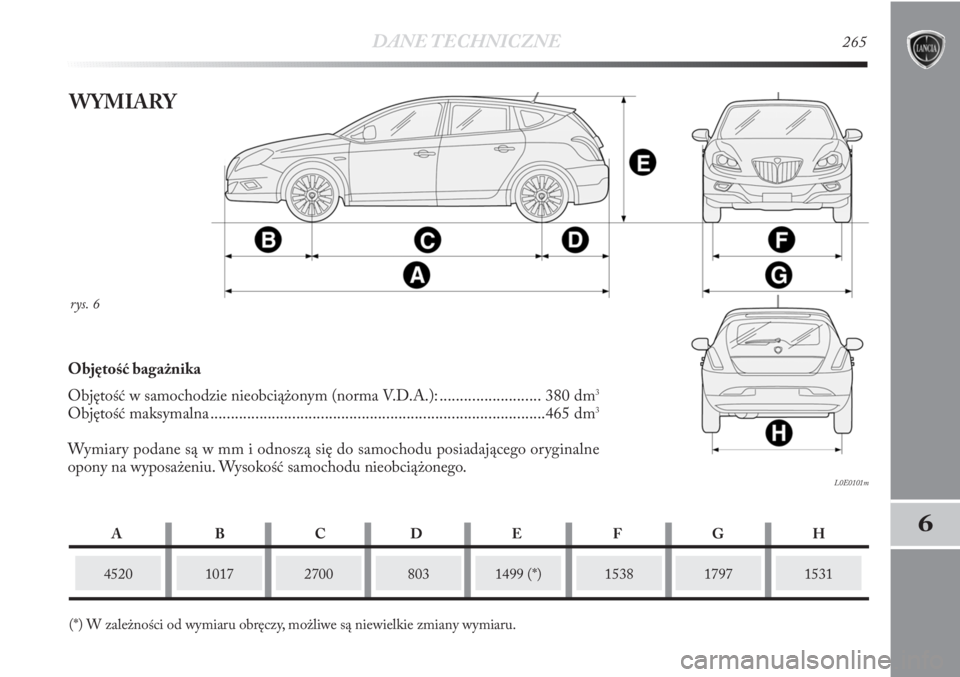

WYMIARY
452010172700
(*) W zależności od wymiaru obręczy, możliwe są niewielkie zmiany wymiaru.1499 (*)15381531
Objętość bagażnika
Objętość w samochodzie nieobciążonym (norma V.D.A.):......................... 380 dm
3
Objętość maksymalna ..................................................................................465 dm3
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne
opony na wyposażeniu. Wysokość samochodu nieobciążonego.
1797
ABCDEFGH
803

266DANE TECHNICZNE
195210
OSIĄGI
Prędkość maksymalna po pierwszym okresie używania samochodu w km/h.
214203194222
1.4 Turbo Jet 120 KM 1.4 Turbo Jet 150 KM 1.4 Turbo Multi Air 1.6 Multijet 1.9 Twin Turbo 2.0 MultijetMultijet

1320
570
1090
950
1890
1300/600()
600
80
60
DANE TECHNICZNE267
6
1410
570
1090
950
1980
1300
500
80
60

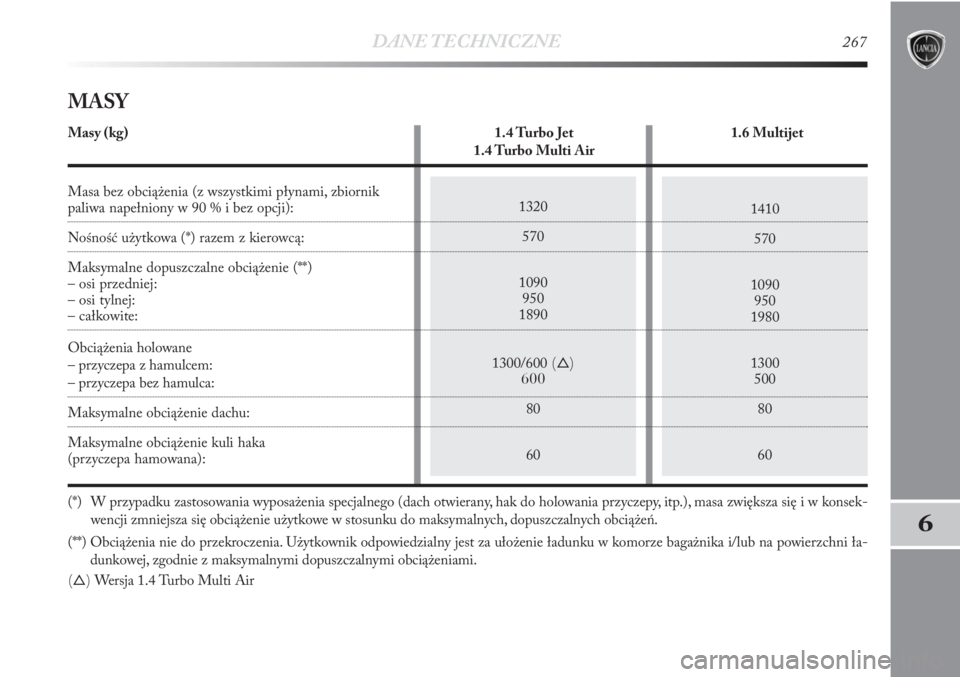

MASY
Masy (kg) 1.4 Turbo Jet 1.6 Multijet
1.4 Turbo Multi Air
Masa bez obciążenia (z wszystkimi płynami, zbiornik
paliwa napełniony w 90 % i bez opcji):
Nośność użytkowa (*) razem z kierowcą:
Maksymalne dopuszczalne obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu:
Maksymalne obciążenie kuli haka
(przyczepa hamowana):
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy, itp.), masa zwiększa się i w konsek-
wencji zmniejsza się obciążenie użytkowe w stosunku do maksymalnych, dopuszczalnych obciążeń.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ła-
dunkowej, zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
()Wersja 1.4 Turbo Multi Air

268DANE TECHNICZNE
1430
570
1150
950
2000
1300
500
80
601430
570
1150
950
2000
1300
500
80
60

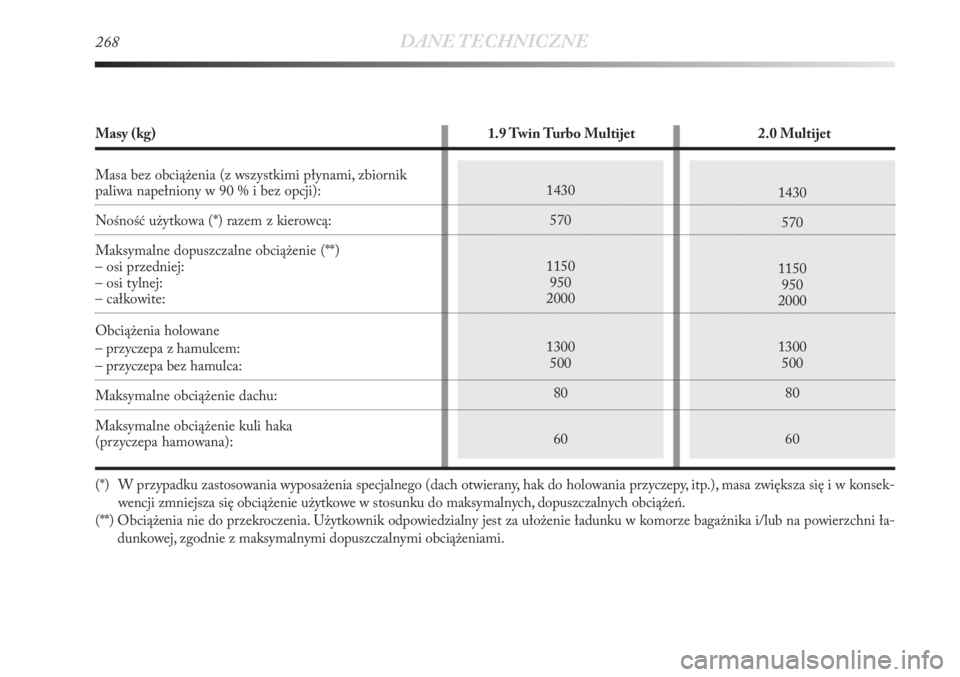

Masy (kg) 1.9 Twin Turbo Multijet 2.0 Multijet
Masa bez obciążenia (z wszystkimi płynami, zbiornik
paliwa napełniony w 90 % i bez opcji):
Nośność użytkowa (*) razem z kierowcą:
Maksymalne dopuszczalne obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu:
Maksymalne obciążenie kuli haka
(przyczepa hamowana):
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy, itp.), masa zwiększa się i w konsek-
wencji zmniejsza się obciążenie użytkowe w stosunku do maksymalnych, dopuszczalnych obciążeń.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ła-
dunkowej, zgodnie z maksymalnymi dopuszczalnymi obciążeniami.

Benzyna zielona bezołowiowa
o liczbie oktanowej nie mniejszej od
95 (Specyfikacja EN228)
Mieszanka wody destylowanej
i płynu PARAFLU
UPdo 50 % (▲)
SELENIA K P.E.
SELENIA WR P.E. (❍)
TUTELA CAR MATRYX ()
TUTELA TRANSMISSION
GEARFORCE (❍)
TUTELA TOP 4
Mieszanka wody i płynu
TUTELA PROFESSIONAL SC 35
57 –
8/10 –
6,0 –
3,1 2,65
3,5 3,0
1,99 1,8
–0,8
6–57 –
8/10 –
5,9 –
2,75 2,4
2,9 2,55
2,4 2,0
–0,8
6–
DANE TECHNICZNE269
6

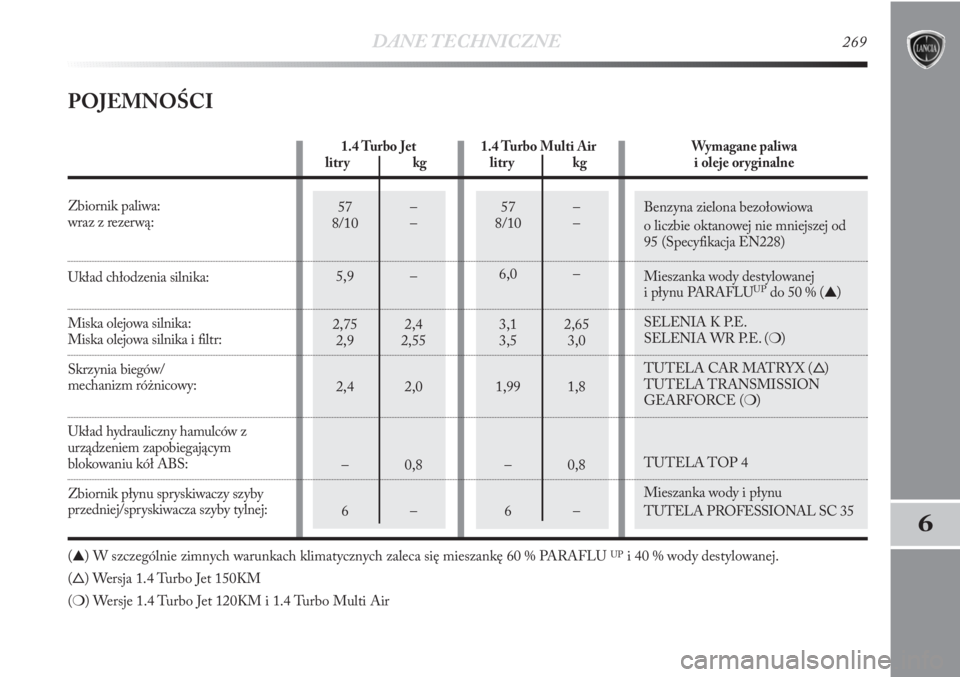

POJEMNOŚCI
(▲) W szczególnie zimnych warunkach klimatycznych zaleca się mieszankę 60 % PARAFLU UPi 40 % wody destylowanej.
() Wersja 1.4 Turbo Jet 150KM
(❍) Wersje 1.4 Turbo Jet 120KM i 1.4 Turbo Multi Air
1.4 Turbo Jet 1.4 Turbo Multi Air Wymagane paliwalitry kg litry kg i oleje oryginalne
Zbiornik paliwa:
wraz z rezerwą:
Układ chłodzenia silnika:
Miska olejowa silnika:Miska olejowa silnika i filtr:
Skrzynia biegów/
mechanizm różnicowy:
Układ hydrauliczny hamulców z
urządzeniem zapobiegającym
blokowaniu kół ABS:
Zbiornik płynu spryskiwaczy szyby
przedniej/spryskiwacza szyby tylnej:
