Lancia Delta 2012 Drift- och underhållshandbok (in Swedish)

LÄR KÄNNA DIN BIL139
1
BESKRIVNING AV MANÖVERNS OLIKA FASER
Aktivering
Aktivera systemet genom att trycka på knappen fig. 82,
sökningen inleds med en gång. En LED-lampa på knap-
pen tänds som bekräftelse på att systemet är aktivt. Även
om Magic Parking inte är påsatt kan det ändå indikera
lämliga parkeringsutrymmen och man kan välja att ak-
tivera det precis när en lämplig parkeringsplats finns i när-
heten. Om systemet redan hittat lämpligt parkeringsut-
rymme behövs ingen särskild sökning och föraren får
upplysning de manövrar som behövs för att parkera.Sökning efter parkeringsutrymme

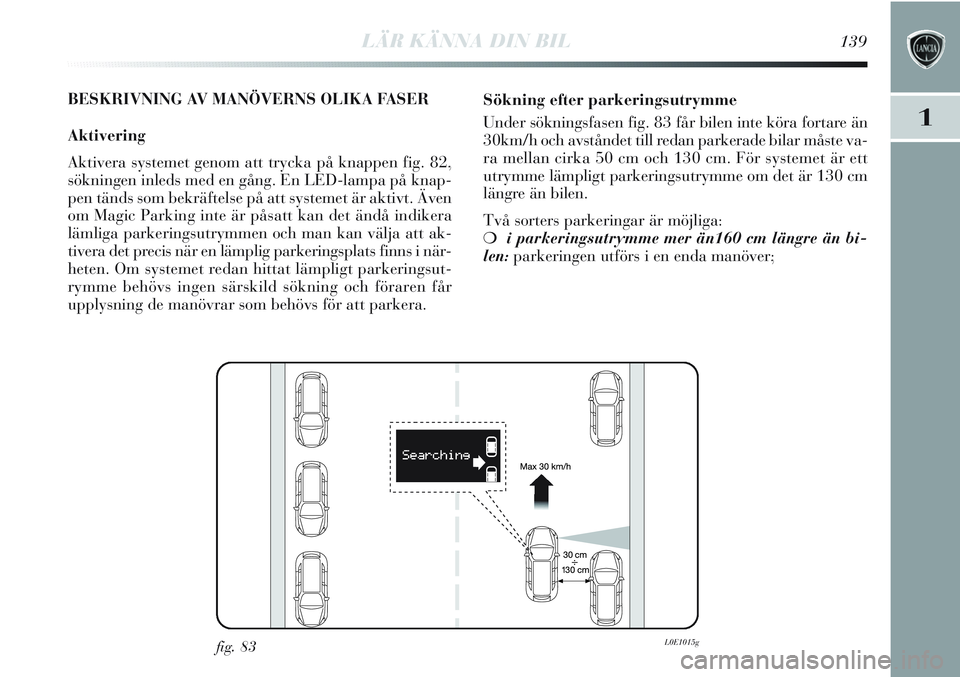

Under sökningsfasen fig. 83 får bilen inte köra fortare än
30km/h och avståndet till redan parkerade bilar måste va-
ra mellan cirka 50 cm och 130 cm. För systemet är ett
utrymme lämpligt parkeringsutrymme om det är 130 cm
längre än bilen.
Två sorters parkeringar är möjliga:
❍i parkeringsutrymme mer än160 cm längre än bi-
len:parkeringen utförs i en enda manöver;
fig. 83L0E1015g

140LÄR KÄNNA DIN BIL

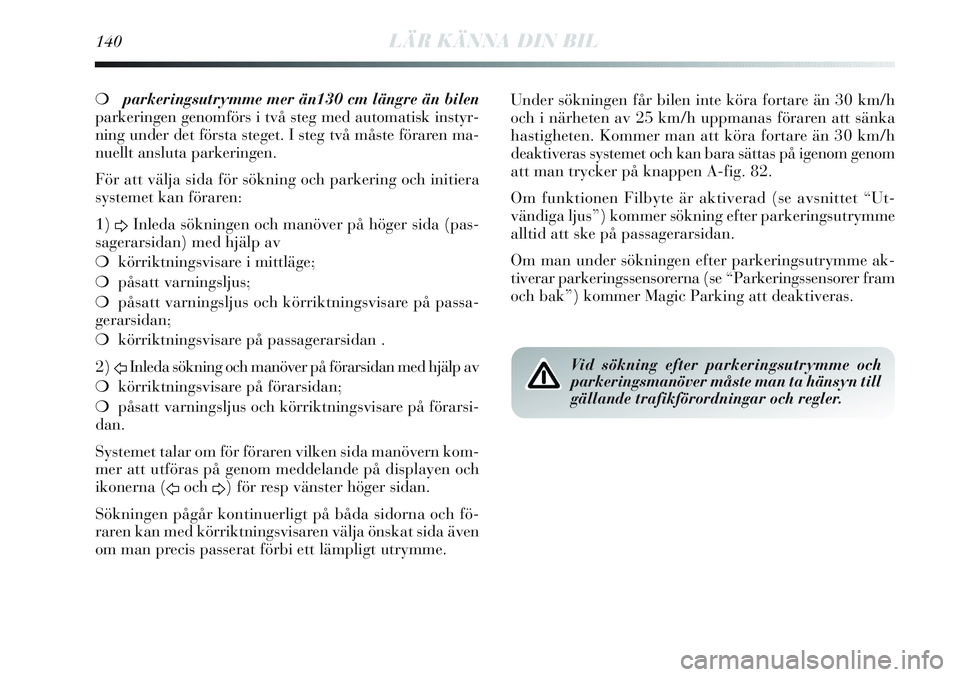

❍parkeringsutrymme mer än130 cm längre än bilen
parkeringen genomförs i två steg med automatisk instyr-
ning under det första steget. I steg två måste föraren ma-
nuellt ansluta parkeringen.
För att välja sida för sökning och parkering och initiera
systemet kan föraren:
1)
DInleda sökningen och manöver på höger sida (pas-
sagerarsidan) med hjälp av
❍körriktningsvisare i mittläge;
❍påsatt varningsljus;
❍påsatt varningsljus och körriktningsvisare på passa-
gerarsidan;
❍körriktningsvisare på passagerarsidan .
2)
FInleda sökning och manöver på förarsidan med hjälp av
❍körriktningsvisare på förarsidan;
❍påsatt varningsljus och körriktningsvisare på förarsi-
dan.
Systemet talar om för föraren vilken sida manövern kom-
mer att utföras på genom meddelande på displayen och
ikonerna (
Foch
D) för resp vänster höger sidan.
Sökningen pågår kontinuerligt på båda sidorna och fö-
raren kan med körriktningsvisaren välja önskat sida även
om man precis passerat förbi ett lämpligt utrymme. Under sökningen får bilen inte köra fortare än 30 km/h
och i närheten av 25 km/h uppmanas föraren att sänka
hastigheten. Kommer man att köra fortare än 30 km/h
deaktiveras systemet och kan bara sättas på igenom genom
att man trycker på knappen A-fig. 82.
Om funktionen Filbyte är aktiverad (se avsnittet “Ut-
vändiga ljus”) kommer sökning efter parkeringsutrymme
alltid att ske på passagerarsidan.
Om man under sökningen efter parkeringsutrymme ak-
tiverar parkeringssensorerna (se “Parkeringssensorer fram
och bak”) kommer Magic Parking att deaktiveras.
Vid sökning efter parkeringsutrymme och
parkeringsmanöver måste man ta hänsyn till
gällande trafikförordningar och regler.

LÄR KÄNNA DIN BIL141
1

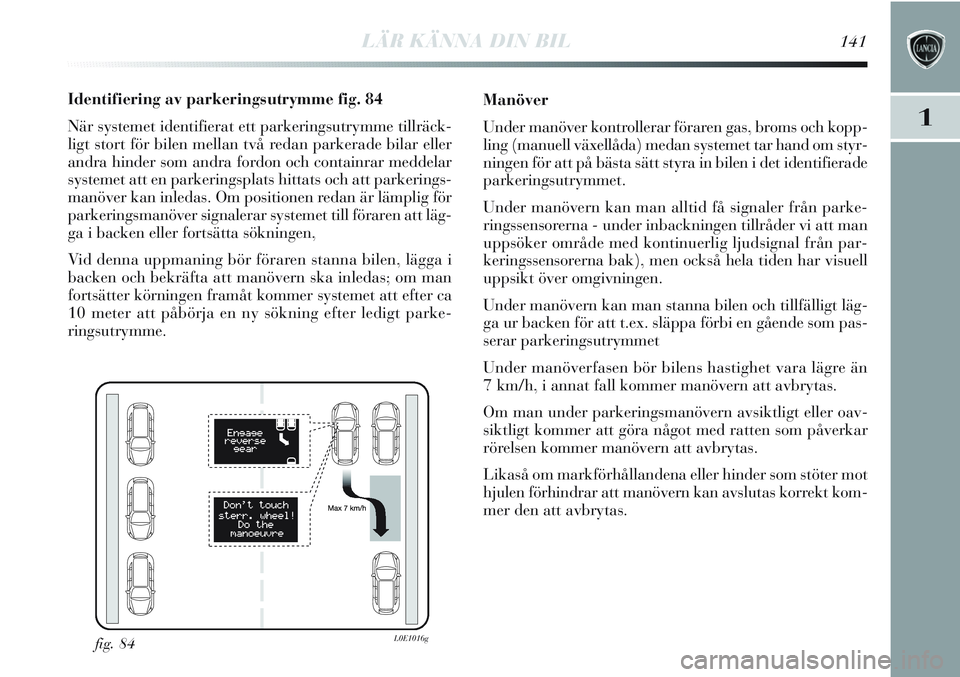

Identifiering av parkeringsutrymme fig. 84
När systemet identifierat ett parkeringsutrymme tillräck-
ligt stort för bilen mellan två redan parkerade bilar eller
andra hinder som andra fordon och containrar meddelar
systemet att en parkeringsplats hittats och att parkerings-
manöver kan inledas. Om positionen redan är lämplig för
parkeringsmanöver signalerar systemet till föraren att läg-
ga i backen eller fortsätta sökningen,
Vid denna uppmaning bör föraren stanna bilen, lägga i
backen och bekräfta att manövern ska inledas; om man
fortsätter körningen framåt kommer systemet att efter ca
10 meter att påbörja en ny sökning efter ledigt parke-
ringsutrymme.Manöver
Under manöver kontrollerar föraren gas, broms och kopp-
ling (manuell växellåda) medan systemet tar hand om styr-
ningen för att på bästa sätt styra in bilen i det identifierade
parkeringsutrymmet.
Under manövern kan man alltid få signaler från parke-
ringssensorerna - under inbackningen tillråder vi att man
uppsöker område med kontinuerlig ljudsignal från par-
keringssensorerna bak), men också hela tiden har visuell
uppsikt över omgivningen.
Under manövern kan man stanna bilen och tillfälligt läg-
ga ur backen för att t.ex. släppa förbi en gående som pas-
serar parkeringsutrymmet
Under manöverfasen bör bilens hastighet vara lägre än
7 km/h, i annat fall kommer manövern att avbrytas.
Om man under parkeringsmanövern avsiktligt eller oav-
siktligt kommer att göra något med ratten som påverkar
rörelsen kommer manövern att avbrytas.
Likaså om markförhållandena eller hinder som stöter mot
hjulen förhindrar att manövern kan avslutas korrekt kom-
mer den att avbrytas.
fig. 84L0E1016g

142LÄR KÄNNA DIN BIL

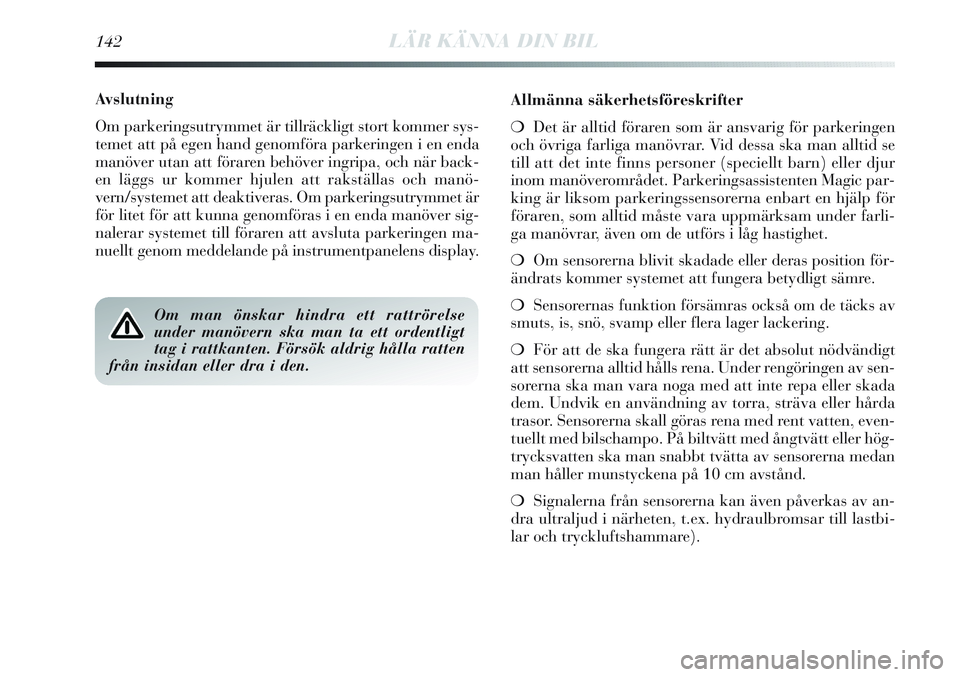

Avslutning
Om parkeringsutrymmet är tillräckligt stort kommer sys-
temet att på egen hand genomföra parkeringen i en enda
manöver utan att föraren behöver ingripa, och när back-
en läggs ur kommer hjulen att rakställas och manö-
vern/systemet att deaktiveras. Om parkeringsutrymmet är
för litet för att kunna genomföras i en enda manöver sig-
nalerar systemet till föraren att avsluta parkeringen ma-
nuellt genom meddelande på instrumentpanelens display.Allmänna säkerhetsföreskrifter
❍Det är alltid föraren som är ansvarig för parkeringen
och övriga farliga manövrar. Vid dessa ska man alltid se
till att det inte finns personer (speciellt barn) eller djur
inom manöverområdet. Parkeringsassistenten Magic par-
king är liksom parkeringssensorerna enbart en hjälp för
föraren, som alltid måste vara uppmärksam under farli-
ga manövrar, även om de utförs i låg hastighet.
❍Om sensorerna blivit skadade eller deras position för-
ändrats kommer systemet att fungera betydligt sämre.
❍Sensorernas funktion försämras också om de täcks av
smuts, is, snö, svamp eller flera lager lackering.
❍För att de ska fungera rätt är det absolut nödvändigt
att sensorerna alltid hålls rena. Under rengöringen av sen-
sorerna ska man vara noga med att inte repa eller skada
dem. Undvik en användning av torra, sträva eller hårda
trasor. Sensorerna skall göras rena med rent vatten, even-
tuellt med bilschampo. På biltvätt med ångtvätt eller hög-
trycksvatten ska man snabbt tvätta av sensorerna medan
man håller munstyckena på 10 cm avstånd.
❍Signalerna från sensorerna kan även påverkas av an-
dra ultraljud i närheten, t.ex. hydraulbromsar till lastbi-
lar och tryckluftshammare).
Om man önskar hindra ett rattrörelse
under manövern ska man ta ett ordentligt
tag i rattkanten. Försök aldrig hålla ratten
från insidan eller dra i den.

LÄR KÄNNA DIN BIL143
1

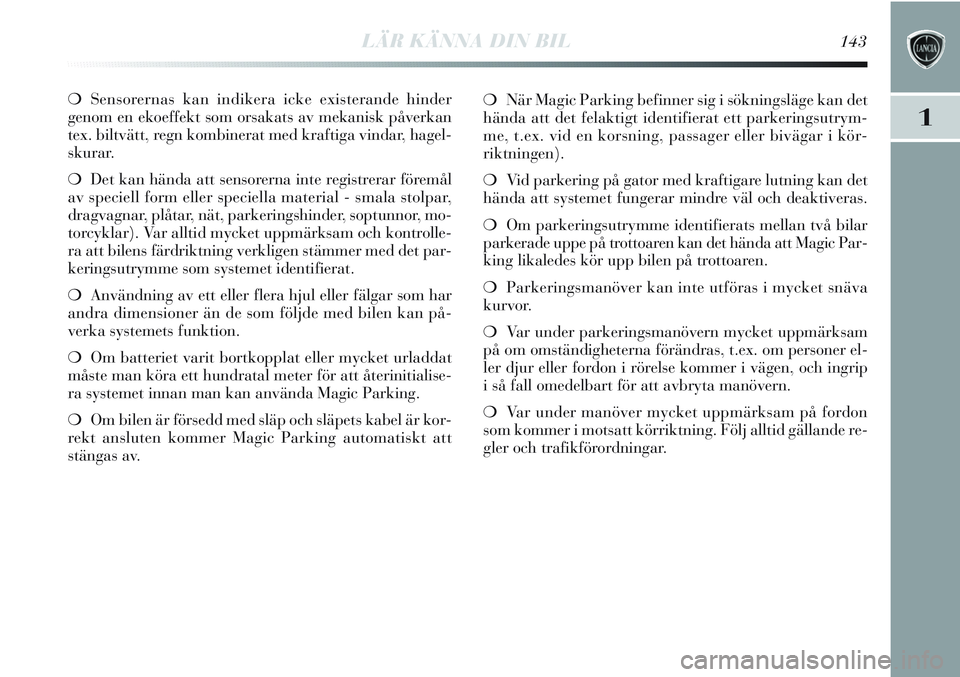

❍Sensorernas kan indikera icke existerande hinder
genom en ekoeffekt som orsakats av mekanisk påverkan
tex. biltvätt, regn kombinerat med kraftiga vindar, hagel-
skurar.
❍Det kan hända att sensorerna inte registrerar föremål
av speciell form eller speciella material - smala stolpar,
dragvagnar, plåtar, nät, parkeringshinder, soptunnor, mo-
torcyklar). Var alltid mycket uppmärksam och kontrolle-
ra att bilens färdriktning verkligen stämmer med det par-
keringsutrymme som systemet identifierat.
❍Användning av ett eller flera hjul eller fälgar som har
andra dimensioner än de som följde med bilen kan på-
verka systemets funktion.
❍Om batteriet varit bortkopplat eller mycket urladdat
måste man köra ett hundratal meter för att återinitialise-
ra systemet innan man kan använda Magic Parking.
❍Om bilen är försedd med släp och släpets kabel är kor-
rekt ansluten kommer Magic Parking automatiskt att
stängas av.❍När Magic Parking befinner sig i sökningsläge kan det
hända att det felaktigt identifierat ett parkeringsutrym-
me, t.ex. vid en korsning, passager eller bivägar i kör-
riktningen).
❍Vid parkering på gator med kraftigare lutning kan det
hända att systemet fungerar mindre väl och deaktiveras.
❍Om parkeringsutrymme identifierats mellan två bilar
parkerade uppe på trottoaren kan det hända att Magic Par-
king likaledes kör upp bilen på trottoaren.
❍Parkeringsmanöver kan inte utföras i mycket snäva
kurvor.
❍Var under parkeringsmanövern mycket uppmärksam
på om omständigheterna förändras, t.ex. om personer el-
ler djur eller fordon i rörelse kommer i vägen, och ingrip
i så fall omedelbart för att avbryta manövern.
❍Var under manöver mycket uppmärksam på fordon
som kommer i motsatt körriktning. Följ alltid gällande re-
gler och trafikförordningar.

144LÄR KÄNNA DIN BIL

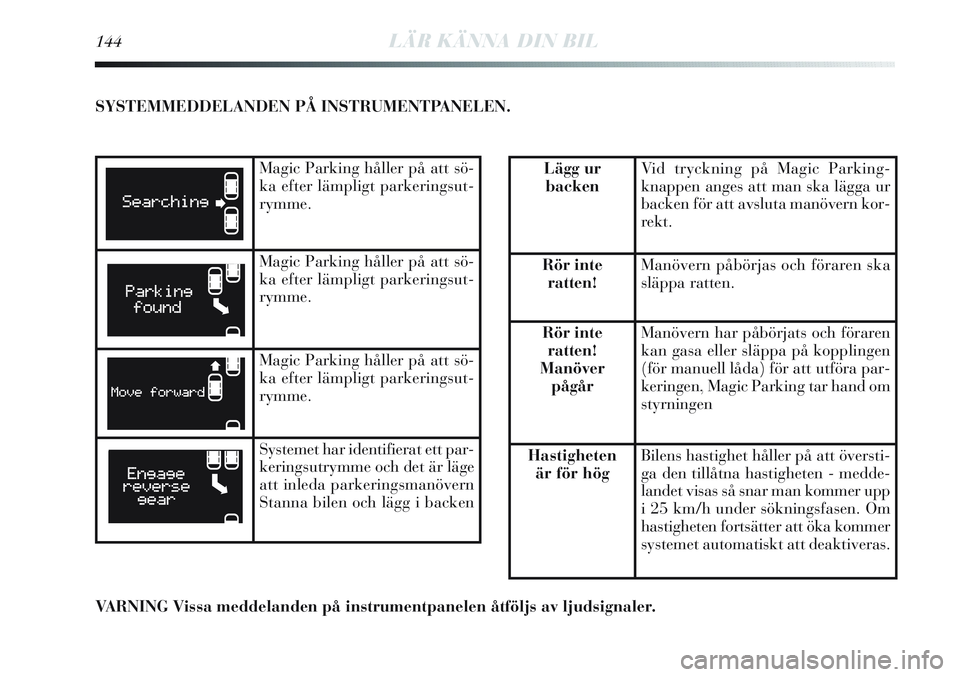

SYSTEMMEDDELANDEN PÅ INSTRUMENTPANELEN.
Magic Parking håller på att sö-
ka efter lämpligt parkeringsut-
rymme.
Magic Parking håller på att sö-
ka efter lämpligt parkeringsut-
rymme.
Magic Parking håller på att sö-
ka efter lämpligt parkeringsut-
rymme.
Systemet har identifierat ett par-
keringsutrymme och det är läge
att inleda parkeringsmanövern
Stanna bilen och lägg i backen
Lägg ur
backenVid tryckning på Magic Parking-
knappen anges att man ska lägga ur
backen för att avsluta manövern kor-
rekt.
Rör inte
ratten!Manövern påbörjas och föraren ska
släppa ratten.
Rör inte
ratten!
Manöver
pågårManövern har påbörjats och föraren
kan gasa eller släppa på kopplingen
(för manuell låda) för att utföra par-
keringen, Magic Parking tar hand om
styrningen
Hastigheten
är för högBilens hastighet håller på att översti-
ga den tillåtna hastigheten - medde-
landet visas så snar man kommer upp
i 25 km/h under sökningsfasen. Om
hastigheten fortsätter att öka kommer
systemet automatiskt att deaktiveras.
VARNING Vissa meddelanden på instrumentpanelen åtföljs av ljudsignaler.

LÄR KÄNNA DIN BIL145

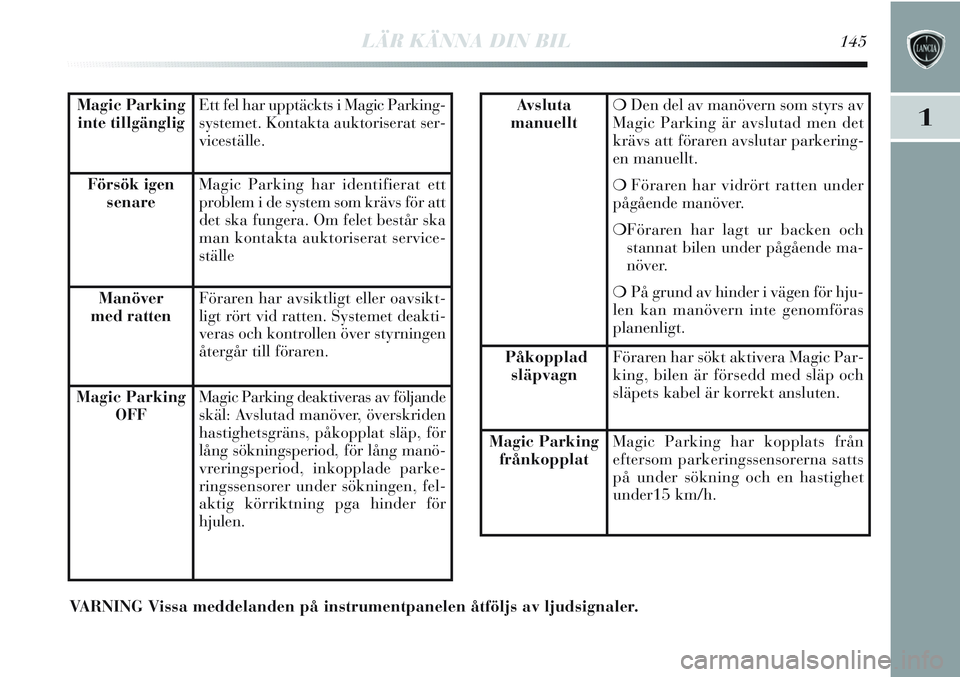

1Magic Parking
inte tillgängligEtt fel har upptäckts i Magic Parking-
systemet. Kontakta auktoriserat ser-
viceställe.
Försök igen
senareMagic Parking har identifierat ett
problem i de system som krävs för att
det ska fungera. Om felet består ska
man kontakta auktoriserat service-
ställe
Manöver
med rattenFöraren har avsiktligt eller oavsikt-
ligt rört vid ratten. Systemet deakti-
veras och kontrollen över styrningen
återgår till föraren.
Magic Parking
OFFMagic Parking deaktiveras av följande
skäl: Avslutad manöver, överskriden
hastighetsgräns, påkopplat släp, för
lång sökningsperiod, för lång manö-
vreringsperiod, inkopplade parke-
ringssensorer under sökningen, fel-
aktig körriktning pga hinder för
hjulen.
Avsluta
manuellt❍Den del av manövern som styrs av
Magic Parking är avslutad men det
krävs att föraren avslutar parkering-
en manuellt.
❍Föraren har vidrört ratten under
pågående manöver.
❍Föraren har lagt ur backen och
stannat bilen under pågående ma-
növer.
❍På grund av hinder i vägen för hju-
len kan manövern inte genomföras
planenligt.
Påkopplad
släpvagnFöraren har sökt aktivera Magic Par-
king, bilen är försedd med släp och
släpets kabel är korrekt ansluten.
Magic Parking
frånkopplatMagic Parking har kopplats från
eftersom parkeringssensorerna satts
på under sökning och en hastighet
under15 km/h.
VARNING Vissa meddelanden på instrumentpanelen åtföljs av ljudsignaler.

146LÄR KÄNNA DIN BIL

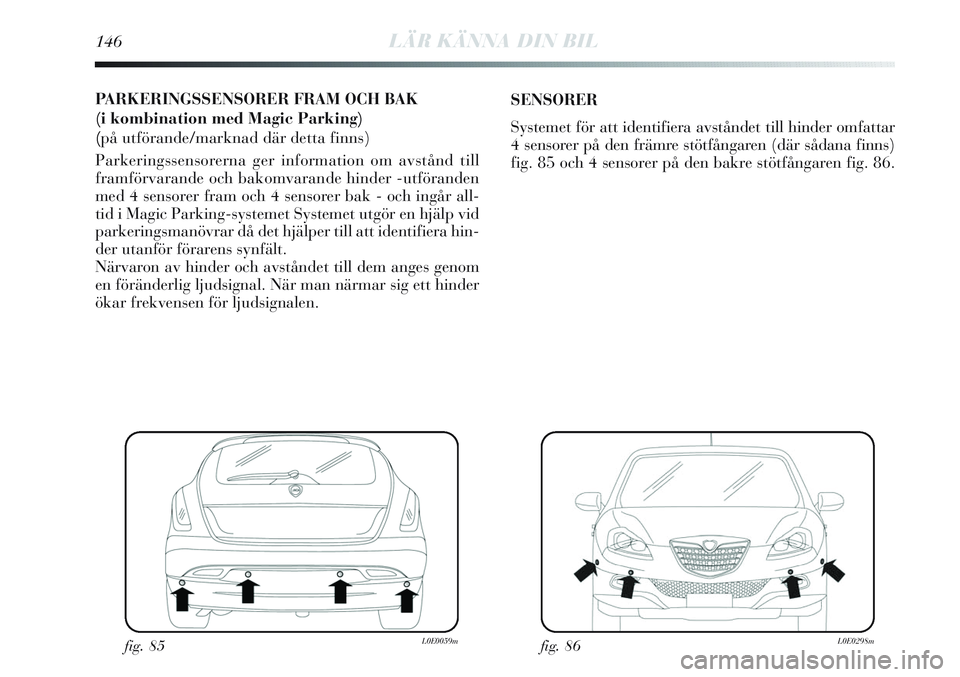

PARKERINGSSENSORER FRAM OCH BAK
(i kombination med Magic Parking)
(på utförande/marknad där detta finns)
Parkeringssensorerna ger information om avstånd till
framförvarande och bakomvarande hinder -utföranden
med 4 sensorer fram och 4 sensorer bak - och ingår all-
tid i Magic Parking-systemet Systemet utgör en hjälp vid
parkeringsmanövrar då det hjälper till att identifiera hin-
der utanför förarens synfält.
Närvaron av hinder och avståndet till dem anges genom
en föränderlig ljudsignal. När man närmar sig ett hinder
ökar frekvensen för ljudsignalen.SENSORER
Systemet för att identifiera avståndet till hinder omfattar
4 sensorer på den främre stötfångaren (där sådana finns)
fig. 85 och 4 sensorer på den bakre stötfångaren fig. 86.
fig. 85L0E0059mfig. 86L0E0298m

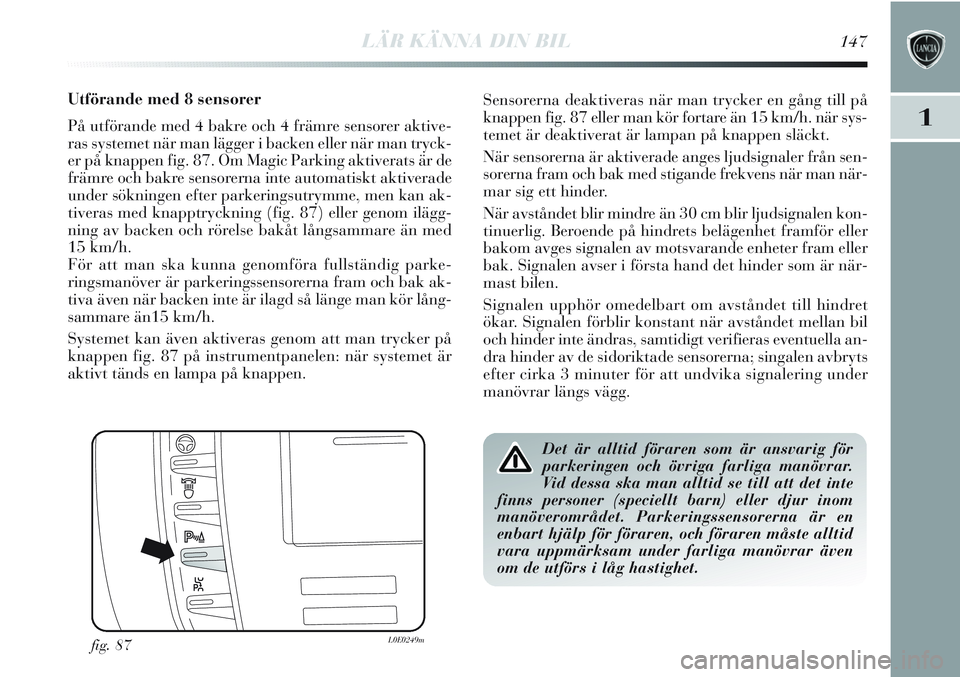

LÄR KÄNNA DIN BIL147
1
Utförande med 8 sensorer
På utförande med 4 bakre och 4 främre sensorer aktive-
ras systemet när man lägger i backen eller när man tryck-
er på knappen fig. 87. Om Magic Parking aktiverats är de
främre och bakre sensorerna inte automatiskt aktiverade
under sökningen efter parkeringsutrymme, men kan ak-
tiveras med knapptryckning (fig. 87) eller genom ilägg-
ning av backen och rörelse bakåt långsammare än med
15 km/h.
För att man ska kunna genomföra fullständig parke-
ringsmanöver är parkeringssensorerna fram och bak ak-
tiva även när backen inte är ilagd så länge man kör lång-
sammare än15 km/h.
Systemet kan även aktiveras genom att man trycker på
knappen fig. 87 på instrumentpanelen: när systemet är
aktivt tänds en lampa på knappen.Sensorerna deaktiveras när man trycker en gång till på
knappen fig. 87 eller man kör fortare än 15 km/h. när sys-
temet är deaktiverat är lampan på knappen släckt.
När sensorerna är aktiverade anges ljudsignaler från sen-
sorerna fram och bak med stigande frekvens när man när-
mar sig ett hinder.
När avståndet blir mindre än 30 cm blir ljudsignalen kon-
tinuerlig. Beroende på hindrets belägenhet framför eller
bakom avges signalen av motsvarande enheter fram eller
bak. Signalen avser i första hand det hinder som är när-
mast bilen.
Signalen upphör omedelbart om avståndet till hindret
ökar. Signalen förblir konstant när avståndet mellan bil
och hinder inte ändras, samtidigt verifieras eventuella an-
dra hinder av de sidoriktade sensorerna; singalen avbryts
efter cirka 3 minuter för att undvika signalering under
manövrar längs vägg.
fig. 87L0E0249m
Det är alltid föraren som är ansvarig för
parkeringen och övriga farliga manövrar.
Vid dessa ska man alltid se till att det inte
finns personer (speciellt barn) eller djur inom
manöverområdet. Parkeringssensorerna är en
enbart hjälp för föraren, och föraren måste alltid
vara uppmärksam under farliga manövrar även
om de utförs i låg hastighet.

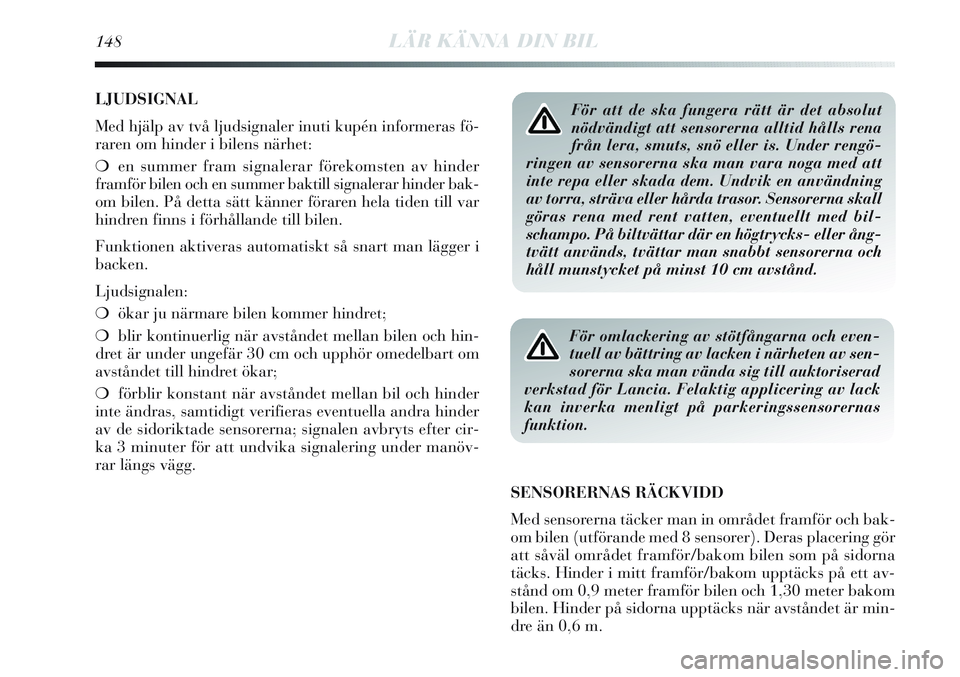

148LÄR KÄNNA DIN BIL
LJUDSIGNAL
Med hjälp av två ljudsignaler inuti kupén informeras fö-
raren om hinder i bilens närhet:
❍en summer fram signalerar förekomsten av hinder
framför bilen och en summer baktill signalerar hinder bak-
om bilen. På detta sätt känner föraren hela tiden till var
hindren finns i förhållande till bilen.
Funktionen aktiveras automatiskt så snart man lägger i
backen.
Ljudsignalen:
❍ökar ju närmare bilen kommer hindret;
❍blir kontinuerlig när avståndet mellan bilen och hin-
dret är under ungefär 30 cm och upphör omedelbart om
avståndet till hindret ökar;
❍förblir konstant när avståndet mellan bil och hinder
inte ändras, samtidigt verifieras eventuella andra hinder
av de sidoriktade sensorerna; signalen avbryts efter cir-
ka 3 minuter för att undvika signalering under manöv-
rar längs vägg.För att de ska fungera rätt är det absolut
nödvändigt att sensorerna alltid hålls rena
från lera, smuts, snö eller is. Under rengö-
ringen av sensorerna ska man vara noga med att
inte repa eller skada dem. Undvik en användning
av torra, sträva eller hårda trasor. Sensorerna skall
göras rena med rent vatten, eventuellt med bil-
schampo. På biltvättar där en högtrycks- eller ång-
tvätt används, tvättar man snabbt sensorerna och
håll munstycket på minst 10 cm avstånd.
För omlackering av stötfångarna och even-
tuell av bättring av lacken i närheten av sen-
sorerna ska man vända sig till auktoriserad
verkstad för Lancia. Felaktig applicering av lack
kan inverka menligt på parkeringssensorernas
funktion.
SENSORERNAS RÄCKVIDD
Med sensorerna täcker man in området framför och bak-
om bilen (utförande med 8 sensorer). Deras placering gör
att såväl området framför/bakom bilen som på sidorna
täcks. Hinder i mitt framför/bakom upptäcks på ett av-
stånd om 0,9 meter framför bilen och 1,30 meter bakom
bilen. Hinder på sidorna upptäcks när avståndet är min-
dre än 0,6 m.
