Lancia Delta 2012 Notice d'entretien (in French)

SITUATIONS D’URGENCE209
4
DEL
DEL
D1S(*)/H7
H1(*)/H7
PY 24W
DEL
WY5W
DEL
DEL
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A–
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W

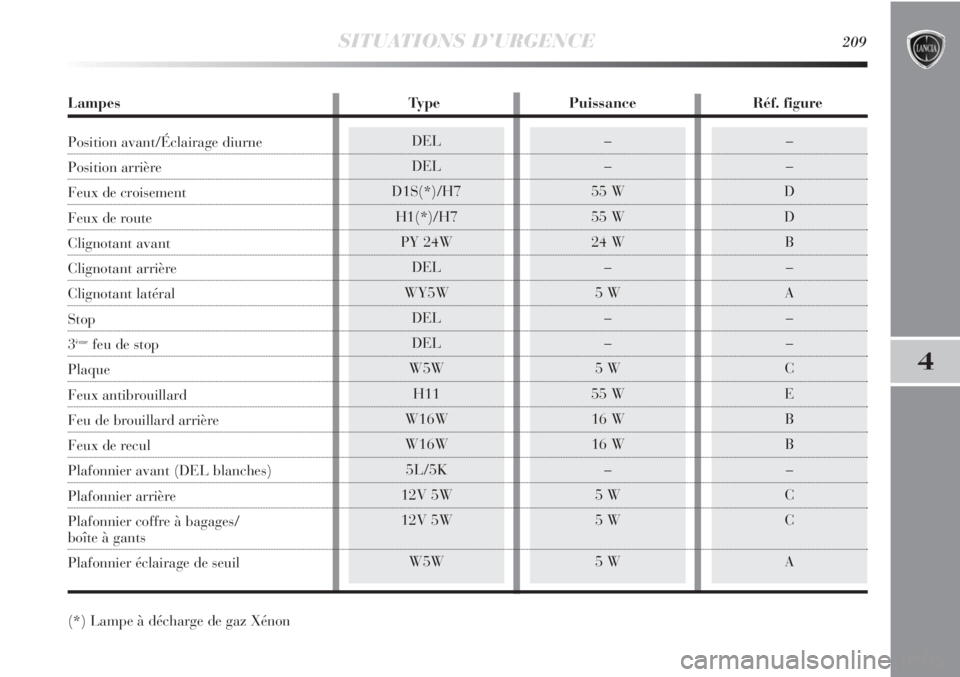

(*) Lampe à décharge de gaz Xénon
Lampes Type Puissance Réf. figure
Position avant/Éclairage diurne
Position arrière
Feux de croisement
Feux de route
Clignotant avant
Clignotant arrière
Clignotant latéral
Stop
3èmefeu de stop
Plaque
Feux antibrouillard
Feu de brouillard arrière
Feux de recul
Plafonnier avant (DEL blanches)
Plafonnier arrière
Plafonnier coffre à bagages/
boîte à gants
Plafonnier éclairage de seuil

210SITUATIONS D’URGENCE

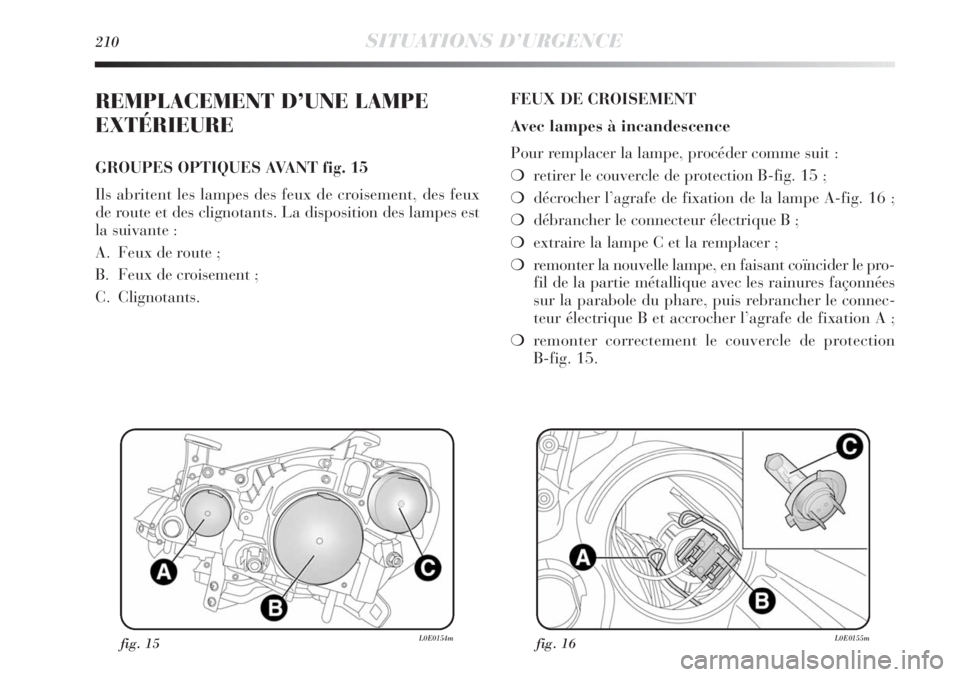

REMPLACEMENT D’UNE LAMPE
EXTÉRIEURE
GROUPES OPTIQUES AVANT fig. 15
Ils abritent les lampes des feux de croisement, des feux
de route et des clignotants. La disposition des lampes est
la suivante :
A. Feux de route ;
B. Feux de croisement ;
C. Clignotants.FEUX DE CROISEMENT
Avec lampes à incandescence
Pour remplacer la lampe, procéder comme suit :
❍retirer le couvercle de protection B-fig. 15 ;
❍décrocher l’agrafe de fixation de la lampe A-fig. 16 ;
❍débrancher le connecteur électrique B ;
❍extraire la lampe C et la remplacer ;
❍remonter la nouvelle lampe, en faisant coïncider le pro-
fil de la partie métallique avec les rainures façonnées
sur la parabole du phare, puis rebrancher le connec-
teur électrique B et accrocher l’agrafe de fixation A ;
❍remonter correctement le couvercle de protection
B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

SITUATIONS D’URGENCE211
4

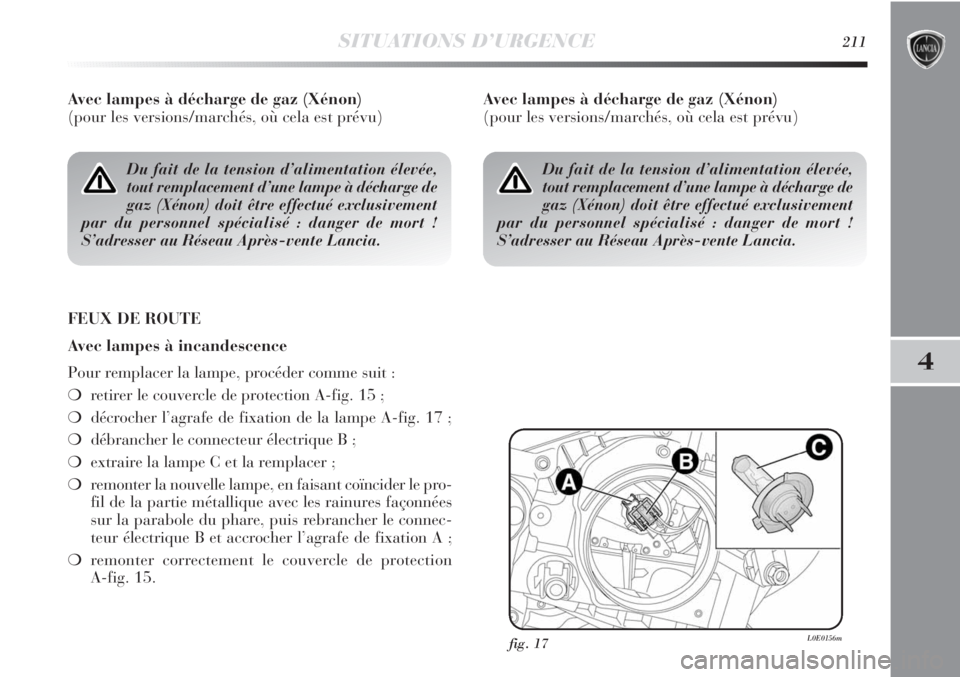

Avec lampes à décharge de gaz (Xénon)
(pour les versions/marchés, où cela est prévu)
FEUX DE ROUTE
Avec lampes à incandescence
Pour remplacer la lampe, procéder comme suit :
❍retirer le couvercle de protection A-fig. 15 ;
❍décrocher l’agrafe de fixation de la lampe A-fig. 17 ;
❍débrancher le connecteur électrique B ;
❍extraire la lampe C et la remplacer ;
❍remonter la nouvelle lampe, en faisant coïncider le pro-
fil de la partie métallique avec les rainures façonnées
sur la parabole du phare, puis rebrancher le connec-
teur électrique B et accrocher l’agrafe de fixation A ;
❍remonter correctement le couvercle de protection
A-fig. 15.
fig. 17L0E0156m
Du fait de la tension d’alimentation élevée,
tout remplacement d’une lampe à décharge de
gaz (Xénon) doit être effectué exclusivement
par du personnel spécialisé : danger de mort !
S’adresser au Réseau Après-vente Lancia.
Avec lampes à décharge de gaz (Xénon)
(pour les versions/marchés, où cela est prévu)
Du fait de la tension d’alimentation élevée,
tout remplacement d’une lampe à décharge de
gaz (Xénon) doit être effectué exclusivement
par du personnel spécialisé : danger de mort !
S’adresser au Réseau Après-vente Lancia.

212SITUATIONS D’URGENCE

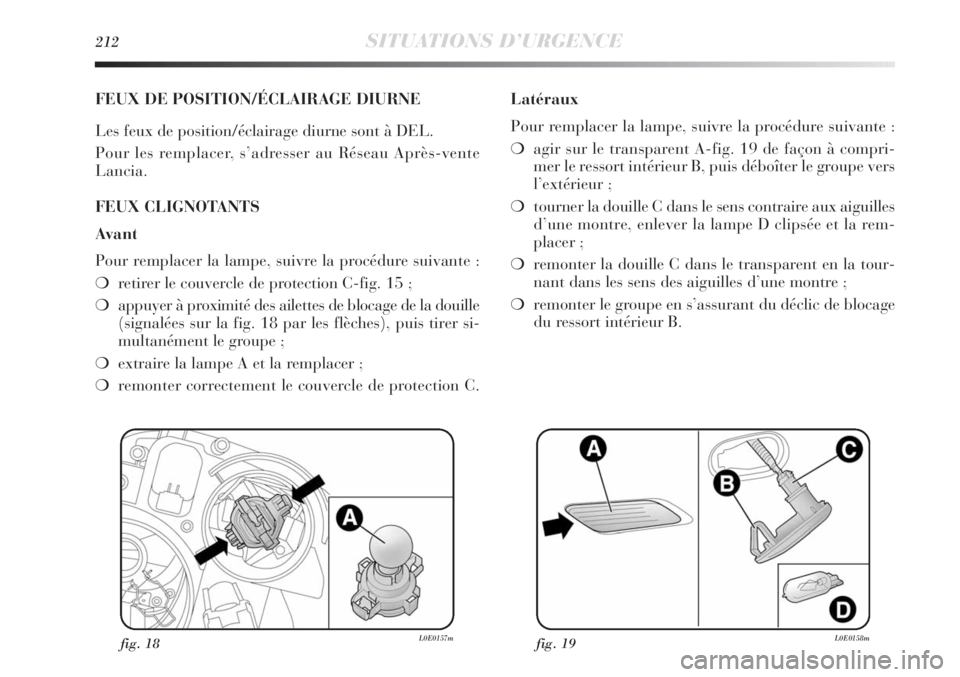

FEUX DE POSITION/ÉCLAIRAGE DIURNE
Les feux de position/éclairage diurne sont à DEL.
Pour les remplacer, s’adresser au Réseau Après-vente
Lancia.
FEUX CLIGNOTANTS
Av a n t
Pour remplacer la lampe, suivre la procédure suivante :
❍retirer le couvercle de protection C-fig. 15 ;
❍appuyer à proximité des ailettes de blocage de la douille
(signalées sur la fig. 18 par les flèches), puis tirer si-
multanément le groupe ;
❍extraire la lampe A et la remplacer ;
❍remonter correctement le couvercle de protection C.Latéraux
Pour remplacer la lampe, suivre la procédure suivante :
❍agir sur le transparent A-fig. 19 de façon à compri-
mer le ressort intérieur B, puis déboîter le groupe vers
l’extérieur ;
❍tourner la douille C dans le sens contraire aux aiguilles
d’une montre, enlever la lampe D clipsée et la rem-
placer ;
❍remonter la douille C dans le transparent en la tour-
nant dans les sens des aiguilles d’une montre ;
❍remonter le groupe en s’assurant du déclic de blocage
du ressort intérieur B.
fig. 18L0E0157mfig. 19L0E0158m

SITUATIONS D’URGENCE213
4

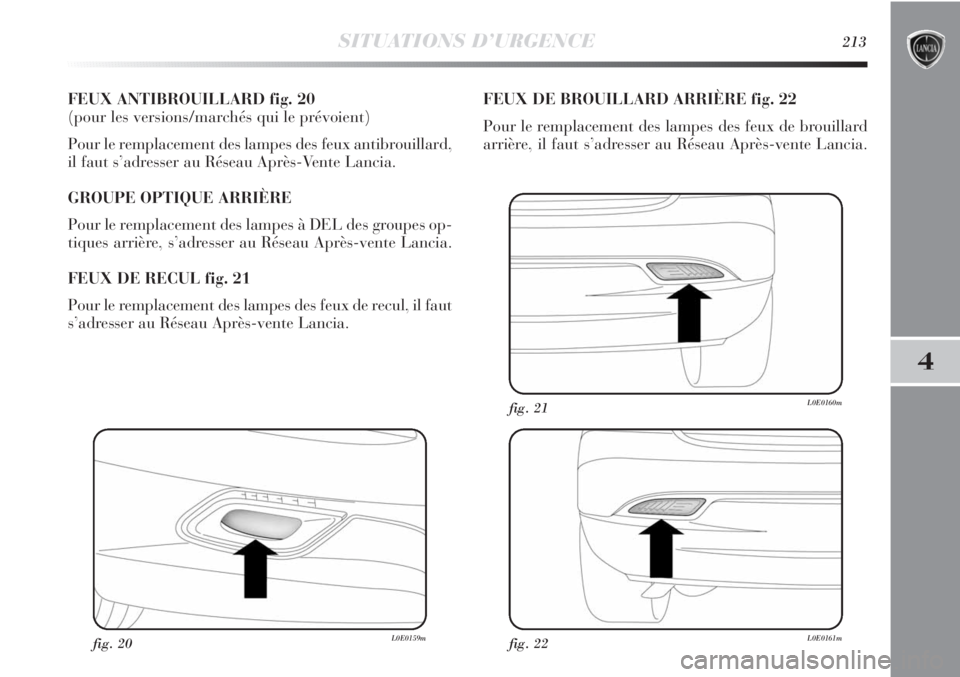

FEUX ANTIBROUILLARD fig. 20
(pour les versions/marchés qui le prévoient)
Pour le remplacement des lampes des feux antibrouillard,
il faut s’adresser au Réseau Après-Vente Lancia.
GROUPE OPTIQUE ARRIÈRE
Pour le remplacement des lampes à DEL des groupes op-
tiques arrière, s’adresser au Réseau Après-vente Lancia.
FEUX DE RECUL fig. 21
Pour le remplacement des lampes des feux de recul, il faut
s’adresser au Réseau Après-vente Lancia.FEUX DE BROUILLARD ARRIÈRE fig. 22
Pour le remplacement des lampes des feux de brouillard
arrière, il faut s’adresser au Réseau Après-vente Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

214SITUATIONS D’URGENCE

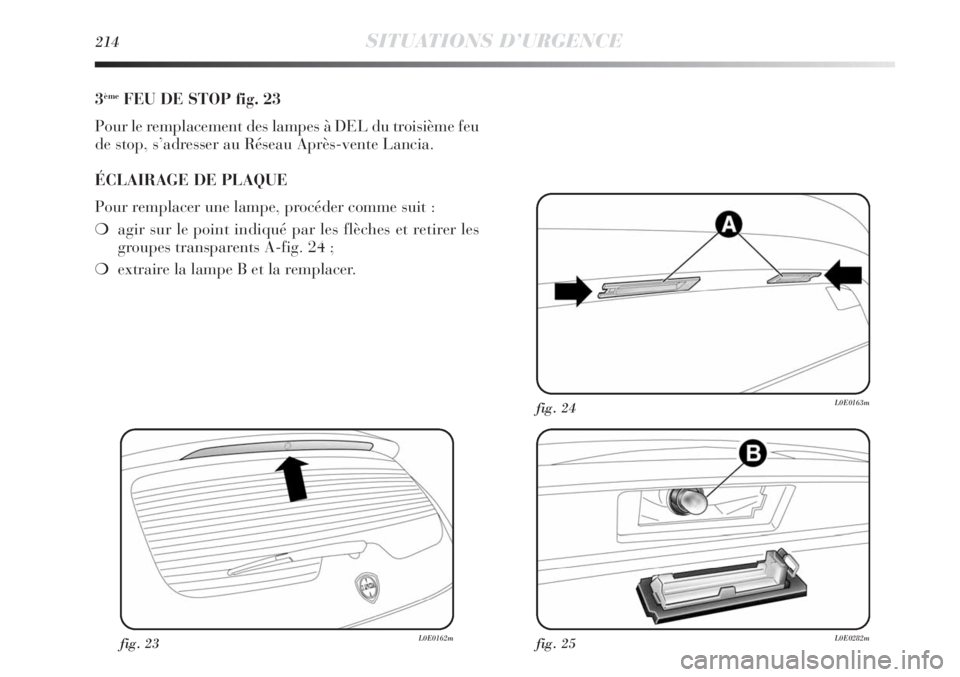

3èmeFEU DE STOP fig. 23
Pour le remplacement des lampes à DEL du troisième feu
de stop, s’adresser au Réseau Après-vente Lancia.
ÉCLAIRAGE DE PLAQUE
Pour remplacer une lampe, procéder comme suit :
❍agir sur le point indiqué par les flèches et retirer les
groupes transparents A-fig. 24 ;
❍extraire la lampe B et la remplacer.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

SITUATIONS D’URGENCE215
4
fig. 27L0E0166m
fig. 26L0E0165m

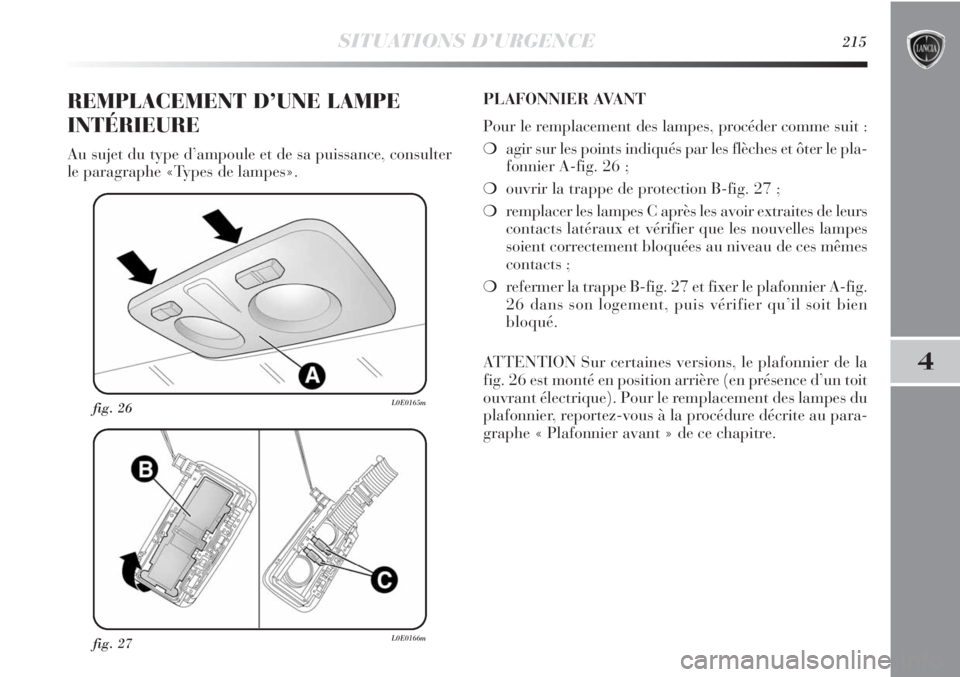

REMPLACEMENT D’UNE LAMPE
INTÉRIEURE
Au sujet du type d’ampoule et de sa puissance, consulter
le paragraphe «Types de lampes».PLAFONNIER AVANT
Pour le remplacement des lampes, procéder comme suit :
❍agir sur les points indiqués par les flèches et ôter le pla-
fonnier A-fig. 26 ;
❍ouvrir la trappe de protection B-fig. 27 ;
❍remplacer les lampes C après les avoir extraites de leurs
contacts latéraux et vérifier que les nouvelles lampes
soient correctement bloquées au niveau de ces mêmes
contacts ;
❍refermer la trappe B-fig. 27 et fixer le plafonnier A-fig.
26 dans son logement, puis vérifier qu’il soit bien
bloqué.
ATTENTION Sur certaines versions, le plafonnier de la
fig. 26 est monté en position arrière (en présence d’un toit
ouvrant électrique). Pour le remplacement des lampes du
plafonnier, reportez-vous à la procédure décrite au para-
graphe « Plafonnier avant » de ce chapitre.

216SITUATIONS D’URGENCE
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

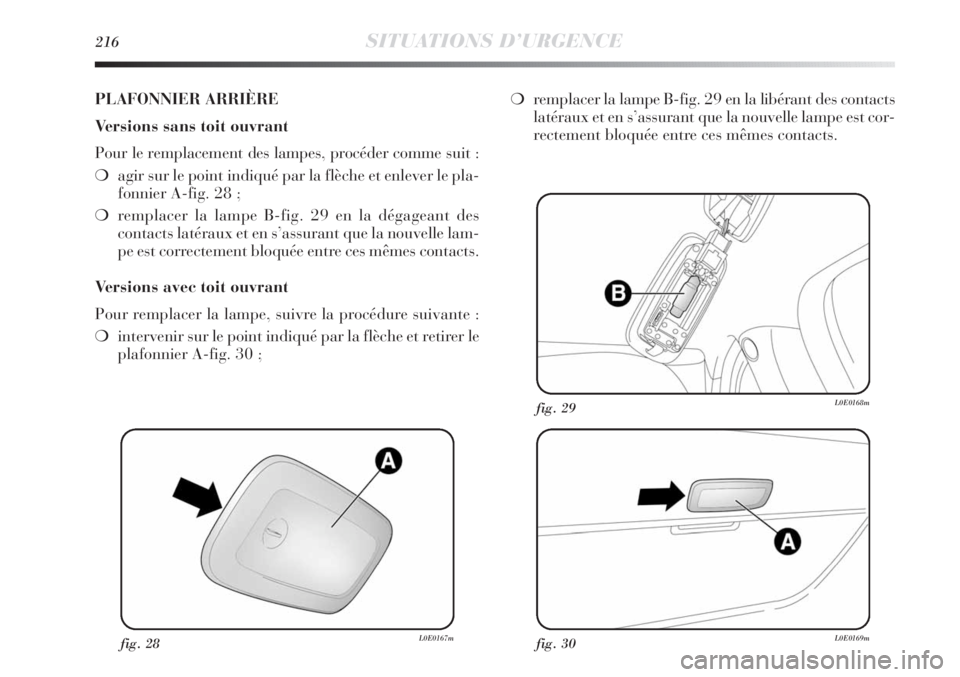

PLAFONNIER ARRIÈRE
Versions sans toit ouvrant
Pour le remplacement des lampes, procéder comme suit :
❍agir sur le point indiqué par la flèche et enlever le pla-
fonnier A-fig. 28 ;
❍remplacer la lampe B-fig. 29 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle lam-
pe est correctement bloquée entre ces mêmes contacts.
Versions avec toit ouvrant
Pour remplacer la lampe, suivre la procédure suivante :
❍intervenir sur le point indiqué par la flèche et retirer le
plafonnier A-fig. 30 ; ❍remplacer la lampe B-fig. 29 en la libérant des contacts
latéraux et en s’assurant que la nouvelle lampe est cor-
rectement bloquée entre ces mêmes contacts.

SITUATIONS D’URGENCE217
4
fig. 32L0E0171mfig. 33L0E0172m

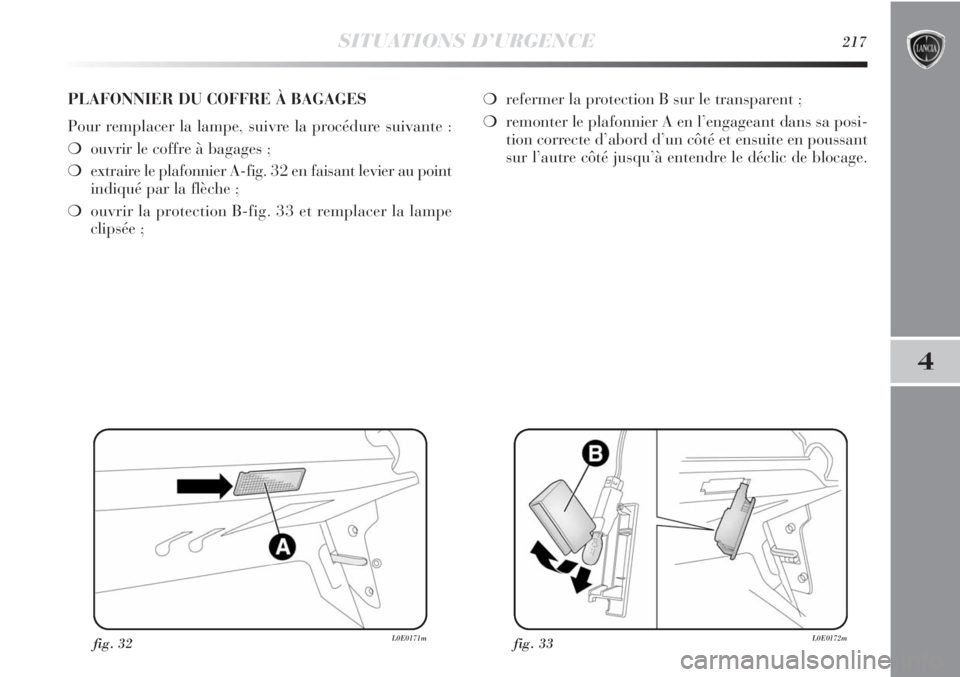

PLAFONNIER DU COFFRE À BAGAGES
Pour remplacer la lampe, suivre la procédure suivante :
❍ouvrir le coffre à bagages ;
❍extraire le plafonnier A-fig. 32 en faisant levier au point
indiqué par la flèche ;
❍ouvrir la protection B-fig. 33 et remplacer la lampe
clipsée ; ❍refermer la protection B sur le transparent ;
❍remonter le plafonnier A en l’engageant dans sa posi-
tion correcte d’abord d’un côté et ensuite en poussant
sur l’autre côté jusqu’à entendre le déclic de blocage.

218SITUATIONS D’URGENCE
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

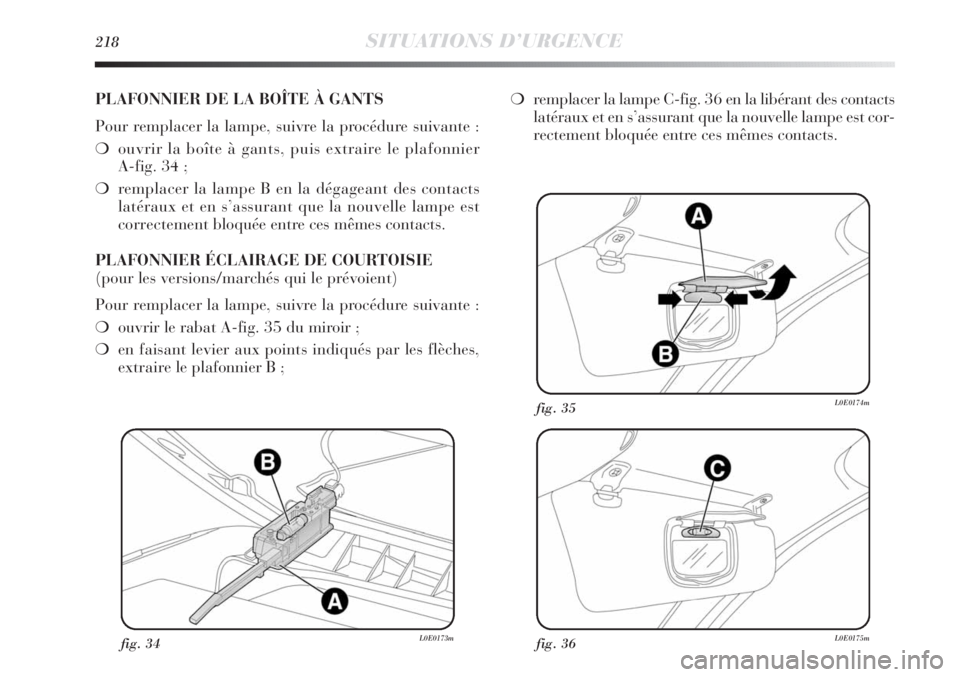

PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer la lampe, suivre la procédure suivante :
❍ouvrir la boîte à gants, puis extraire le plafonnier
A-fig. 34 ;
❍remplacer la lampe B en la dégageant des contacts
latéraux et en s’assurant que la nouvelle lampe est
correctement bloquée entre ces mêmes contacts.
PLAFONNIER ÉCLAIRAGE DE COURTOISIE
(pour les versions/marchés qui le prévoient)
Pour remplacer la lampe, suivre la procédure suivante :
❍ouvrir le rabat A-fig. 35 du miroir ;
❍en faisant levier aux points indiqués par les flèches,
extraire le plafonnier B ; ❍remplacer la lampe C-fig. 36 en la libérant des contacts
latéraux et en s’assurant que la nouvelle lampe est cor-
rectement bloquée entre ces mêmes contacts.
