W RAZIE AWARII
209
4
rys. 13
L0E0113m
MONTAŻ NORMALNEGO KOŁA
Postępując zgodnie z podanym wcześniej opisem, należy pod-
nieść samochód i wymontować dojazdowe koło zapasowe.
Wersje z obręczami stalowymi
Należy wykonać, co następuje:
❍upewnić się, czy zapasowe koło o normalnych wymiarach
przylega dokładnie do płaszczyzny piasty koła, oczyść ko-
ło z zanieczyszczeń, które mogłyby spowodować polu-
zowanie śrub mocujących;
❍zamontować koło o normalnych wymiarach, wkładając
w otwory 4 śruby;
❍przy pomocy klucza znajdującego się na wyposażeniu
wkręcić śruby mocujące;
❍zamontować kołpak koła na wcisk, pokrywając odpo-
wiedni otwór (znajdujący się w kołpaku), z zaworem pom-
powania;
❍obniżyć samochód i wyjąć podnośnik;
❍przy pomocy klucza znajdującego się na wyposażeniu do-
kręcić do oporu śruby mocujące, zgodnie z kolejnością
pokazaną poprzednio.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 209

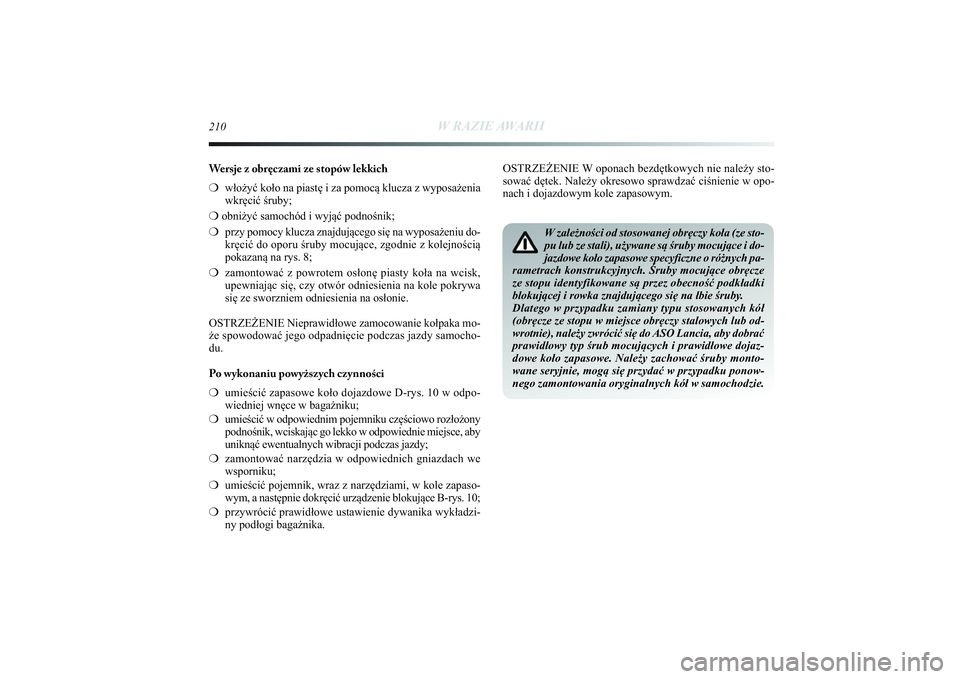

210
W RAZIE AWARII
Wersje z obręczami ze stopów lekkich
❍włożyć koło na piastę i za pomocą klucza z wyposażenia
wkręcić śruby;
❍obniżyć samochód i wyjąć podnośnik;
❍przy pomocy klucza znajdującego się na wyposażeniu do-
kręcić do oporu śruby mocujące, zgodnie z kolejnością
pokazaną na rys. 8;
❍zamontować z powrotem osłonę piasty koła na wcisk,
upewniając się, czy otwór odniesienia na kole pokrywa
się ze sworzniem odniesienia na osłonie.
OSTRZEŻENIE Nieprawidłowe zamocowanie kołpaka mo-
że spowodować jego odpadnięcie podczas jazdy samocho-
du.
Po wykonaniu powyższych czynności
❍umieścić zapasowe koło dojazdowe D-rys. 10 w odpo-
wiedniej wnęce w bagażniku;
❍umieścić w odpowiednim pojemniku częściowo rozłożony
podnośnik, wciskając go lekko w odpowiednie miejsce, aby
uniknąć ewentualnych wibracji podczas jazdy;
❍zamontować narzędzia w odpowiednich gniazdach we
wsporniku;
❍umieścić pojemnik, wraz z narzędziami, w kole zapaso-
wym, a następnie dokręcić urządzenie blokujące B-rys. 10;
❍przywrócić prawidłowe ustawienie dywanika wykładzi-
ny podłogi bagażnika.OSTRZEŻENIE W oponach bezdętkowych nie należy sto-
sować dętek. Należy okresowo sprawdzać ciśnienie w opo-
nach i dojazdowym kole zapasowym.
W zależności od stosowanej obręczy koła (ze sto-
pu lub ze stali), używane są śruby mocujące i do-
jazdowe koło zapasowe specyficzne o różnych pa-
rametrach konstrukcyjnych. Śruby mocujące obręcze
ze stopu identyfikowane są przez obecność podkładki
blokującej i rowka znajdującego się na łbie śruby.
Dlatego w przypadku zamiany typu stosowanych kół
(obręcze ze stopu w miejsce obręczy stalowych lub od-
wrotnie), należy zwrócić się do ASO Lancia, aby dobrać
prawidłowy typ śrub mocujących i prawidłowe dojaz-
dowe koło zapasowe. Należy zachować śruby monto-
wane seryjnie, mogą się przydać w przypadku ponow-
nego zamontowania oryginalnych kół w samochodzie.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 210

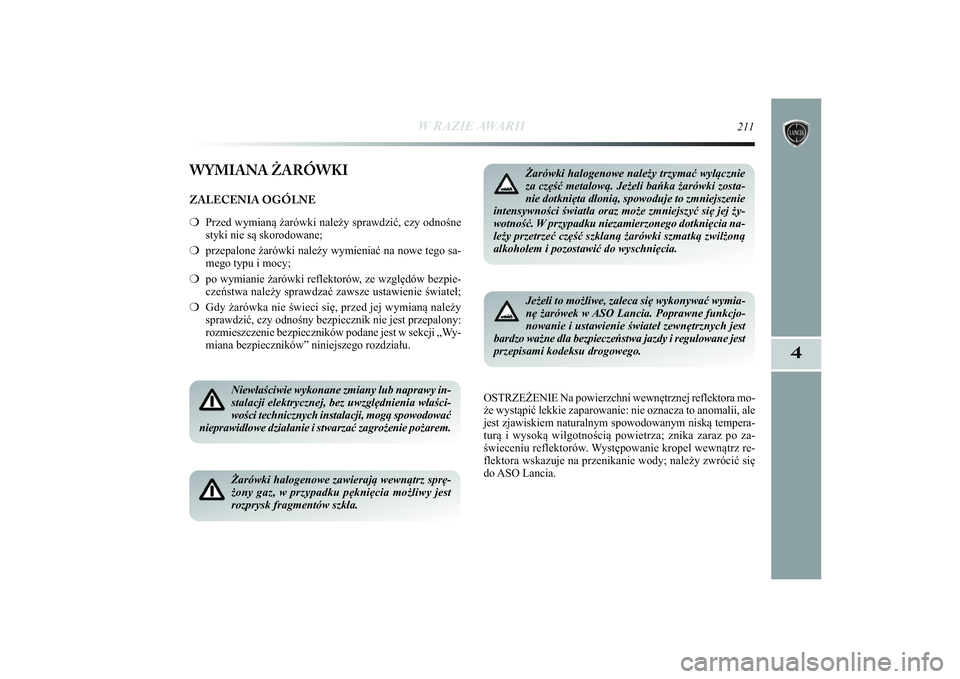

W RAZIE AWARII
211
4
WYMIANA ŻARÓWKIZALECENIA OGÓLNE
❍Przed wymianą żarówki należy sprawdzić, czy odnośne
styki nie są skorodowane;
❍przepalone żarówki należy wymieniać na nowe tego sa-
mego typu i mocy;
❍po wymianie żarówki reflektorów, ze względów bezpie-
czeństwa należy sprawdzać zawsze ustawienie świateł;
❍Gdy żarówka nie świeci się, przed jej wymianą należy
sprawdzić, czy odnośny bezpiecznik nie jest przepalony:
rozmieszczenie bezpieczników podane jest w sekcji „Wy-
miana bezpieczników” niniejszego rozdziału.
OSTRZEŻENIE Na powierzchni wewnętrznej reflektora mo-
że wystąpić lekkie zaparowanie: nie oznacza to anomalii, ale
jest zjawiskiem naturalnym spowodowanym niską tempera-
turą i wysoką wilgotnością powietrza; znika zaraz po za-
świeceniu reflektorów. Występowanie kropel wewnątrz re-
flektora wskazuje na przenikanie wody; należy zwrócić się
do ASO Lancia.
Niewłaściwie wykonane zmiany lub naprawy in-
stalacji elektrycznej, bez uwzględnienia właści-
wości technicznych instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać zagrożenie pożarem. Żarówki halogenowe zawierają wewnątrz sprę-
żony gaz, w przypadku pęknięcia możliwy jest
rozprysk fragmentów szkła.
Żarówki halogenowe należy trzymać wyłącznie
za część metalową. Jeżeli bańka żarówki zosta-
nie dotknięta dłonią, spowoduje to zmniejszenie
intensywności światła oraz może zmniejszyć się jej ży-
wotność. W przypadku niezamierzonego dotknięcia na-
leży przetrzeć część szklaną żarówki szmatką zwilżoną
alkoholem i pozostawić do wyschnięcia.Jeżeli to możliwe, zaleca się wykonywać wymia-
nę żarówek w ASO Lancia. Poprawne funkcjo-
nowanie i ustawienie świateł zewnętrznych jest
bardzo ważne dla bezpieczeństwa jazdy i regulowane jest
przepisami kodeksu drogowego.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 211

212
W RAZIE AWARII
OSTRZEŻENIE W porze zimnej lub wilgotnej, jak również
po obfitych opadach deszczu lub myciu samochodu, po-
wierzchnia reflektorów lub lamp tylnych może zaparować
i/lub po ich wewnętrznej stronie mogą zgromadzić się kro-
ple wody. Jest to zjawisko naturalne, spowodowane różnicą
temperatury i wilgotności pomiędzy wewnętrzną i zewnętrz-
ną stroną szkła, co jednak nie oznacza anomalii i nie zakłóca
normalnego funkcjonowania urządzeń oświetlenia. Powłoka
pary zniknie szybko po włączeniu świateł, najpierw w czę-
ści środkowej lampy, rozszerzając się stopniowo w kierunku
krawędzi.
TYP Y ŻARÓWEK rys. 14
W samochodzie zainstalowano różne typy żarówek:
A. Żarówki w całości szklane: mocowane są na wcisk.
Aby wyjąć żarówkę, należy ją pociągnąć.
B. Żarówki ze złączem bagnetowym; aby wyjąć żarów-
kę z odpowiedniej oprawy, należy ją lekko wcisnąć i
obrócić w lewo, a następnie wyjąć.
C. Żarówki cylindryczne: aby wyjąć żarówkę, należy
odłączyć ją od odnośnych styków.
D – E. Żarówki halogenowe: aby wyjąć żarówkę, należy
odłączyć sprężynę blokującą ją do odpowiedniego
gniazda.
rys. 14
L0E0084m
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 212

W RAZIE AWARII
213
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W
–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A

–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Żarówka o wyładowaniu gazowym (ksenonowa)
Żarówki Rodzaj Moc Odn. na rysunku
Światła pozycyjne przednie/Światła do jazdy dziennejŚwiatła pozycyjne tylneŚwiatła mijaniaŚwiatła drogoweKierunkowskaz przedniKierunkowskaz tylnyKierunkowskaz bocznyŚwiatła stop3. światło StopPodświetlenie tablicy rejestracyjnejPrzednie światła przeciwmgłoweTylne światła przeciwmgłoweŚwiatła cofaniaPrzednia lampa sufitowa (diody białe)Tylna lampa sufitowaLampa w bagażniku/schowkuLampy w drzwiach
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 213

214
W RAZIE AWARII
WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCHPRZEDNIE ZESPOŁY OPTYCZNE rys. 15
Obejmują żarówki świateł mijania, świateł drogowych i kie-
runkowskazów. Rozmieszczenie żarówek jest następujące:
A. Światła drogowe;
B. Światła mijania;
C. Kierunkowskazy.ŚWIATŁA MIJANIA
Ze zwykłymi żarówkami
Aby wymienić żarówkę, należy:
❍wyjąć osłonę zabezpieczającą B-rys. 15;
❍odłączyć zaczep sprężysty blokujący żarówkę A-rys. 16;
❍odłączyć konektor elektryczny B;
❍wyjąć żarówkę C i wymienić ją;
❍zamontować nową żarówkę, pokrywając występ części
metalowej żarówki z rowkiem znajdującym się w paraboli
reflektora, a następnie połączyć konektor elektryczny B
i zamocować zaczep sprężysty blokujący żarówkę A;
❍zamontować prawidłowo osłonę zabezpieczającą B-rys. 15.
rys. 15
L0E0154m
rys. 16
L0E0155m
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 214

W RAZIE AWARII
215
4
Z żarówkami o wyładowaniu gazowym (ksenonowymi)
(dla wersji/rynków, gdzie przewidziano)
ŚWIATŁA DROGOWE
Ze zwykłymi żarówkami
Aby wymienić żarówkę, należy:
❍wyjąć osłonę zabezpieczającą A-rys. 15;
❍odłączyć zaczep sprężysty blokujący żarówkę A-rys. 17;
❍odłączyć konektor elektryczny B;
❍wyjąć żarówkę C i wymienić ją;
❍zamontować nową żarówkę, pokrywając występ części
metalowej żarówki z rowkiem znajdującym się w paraboli
reflektora, a następnie połączyć konektor elektryczny B
i zamocować zaczep sprężysty blokujący żarówkę A;
❍zamontować prawidłowo osłonę zabezpieczającą A-rys. 15.
rys. 17
L0E0156m
Z powodu wysokiego napięcia zasilania, ewen-
tualna wymiana żarówki o wyładowaniu gazo-
wym (ksenonowej), musi być wykonana wyłącz-
nie przez specjalistę: niebezpieczeństwo śmierci! Nale-
ży zwrócić się do ASO Lancia.
Z żarówkami o wyładowaniu gazowym (ksenonowymi)
(dla wersji/rynków, gdzie przewidziano)
Z powodu wysokiego napięcia zasilania, ewen-
tualna wymiana żarówki o wyładowaniu gazo-
wym (ksenonowej), musi być wykonana wyłącz-
nie przez specjalistę: niebezpieczeństwo śmierci! Nale-
ży zwrócić się do ASO Lancia.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 215

216
W RAZIE AWARII
ŚWIATŁA POZYCYJNE/
ŚWIATŁA DO JAZDY DZIENNEJ
Świtała pozycyjne/światła do jazdy dziennej są światłami ty-
pu diodowego.
W celu dokonania wymiany należy zwrócić się do ASO
Lancia.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
❍wyjąć osłonę zabezpieczającą C-rys. 15;
❍nacisnąć w pobliżu zaczepów blokujących oprawę żarówki
(pokazanych na rys. 18 strzałkami) i równocześnie po-
ciągnąć zespół;
❍wyjąć żarówkę A i wymienić ją;
❍zamontować prawidłowo osłonę zabezpieczającą C.Boczne
Aby wymienić żarówkę, należy:
❍nacisnąć na klosz A-rys. 19 w taki sposób, aby ścisnąć
sprężynę wewnętrzną B, następnie wysunąć zespół w stro-
nę zewnętrzną;
❍obrócić w kierunku przeciwnym do ruchu wskazówek ze-
gara oprawę żarówki C, wyjąć żarówkę D mocowaną
na wcisk i wymienić;
❍zamontować oprawę żarówki C w kloszu, obracając nią
w kierunku zgodnym z ruchem wskazówek zegara;
❍zamontować zespół do usłyszenia dźwięku zablokowania
zaczepu sprężystego wewnętrznego B.
rys. 18
L0E0157m
rys. 19
L0E0158m
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 216

W RAZIE AWARII
217
4
PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE rys. 20
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówek przednich świateł prze-
ciwmgłowych należy zwrócić się do ASO Lancia.
ZESPOŁY OPTYCZNE TYLNE
W celu dokonania wymiany świateł typu diodowego tylnych
zespołów optycznych należy zwrócić się do ASO Lancia.
TYLNE ŚWIATŁO PRZECIWMGŁOWE rys. 21
Aby wymienić żarówkę tylnej lampy przeciwmgłowej, na-
leży zwrócić się do ASO Lancia.TYLNE ŚWIATŁO PRZECIWMGŁOWE rys. 22
Aby wymienić żarówkę tylnej lampy przeciwmgłowej, na-
leży zwrócić się do ASO Lancia.
rys. 20
L0E0159m
rys. 22
L0E0161m
rys. 21
L0E0160m
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 217

218
W RAZIE AWARII
3. ŚWIATŁO STOP rys. 23
W celu dokonania wymiany żarówek typu diodowego 3. świa-
tła stop należy zwrócić się do ASO Lancia.
PODŚWIETLENIE TABLICY REJESTRACYJNEJ
W celu dokonania wymiany żarówki należy:
❍nacisnąć w punktach pokazanych strzałkami i wyjąć ze-
spół klosza A-rys. 24;
❍wyjąć żarówkę B i wymienić ją.
rys. 23
L0E0162m
rys. 25
L0E0282m
rys. 24
L0E0163m
