WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCHOdnośnie do typu żarówki i jej mocy, patrz rozdział „Typy ża-
rówek”.PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❍nacisnąć w punktach pokazanych strzałkami i wyjąć klosz
lampy A-rys. 26;
❍wyjąć osłonę zabezpieczającą B-rys. 27;
❍wymienić żarówki C, po odłączeniu ich od bocznych sty-
ków, sprawdzając czy nowe żarówki zostały prawidłowo
zamocowane pomiędzy tymi stykami;
❍zamknąć osłonę B-rys. 27 i zamocować lampę A-rys. 26
w odpowiednim gnieździe, upewniając się o prawidłowym
zablokowaniu.
OSTRZEŻENIE W niektórych wersjach lampa sufitowa, po-
kazana na rys. 26, znajduje się z tyłu (w przypadku obecno-
ści dachu otwieranego elektrycznie). Aby wymienić odno-
śne żarówki,należy zapoznać się z procedurą opisaną w sek-
cji „Tylna lampa sufitowa” niniejszego rozdziału.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 219

220
W RAZIE AWARII
rys. 28
L0E0167m
rys. 30
L0E0169m
rys. 29
L0E0168m

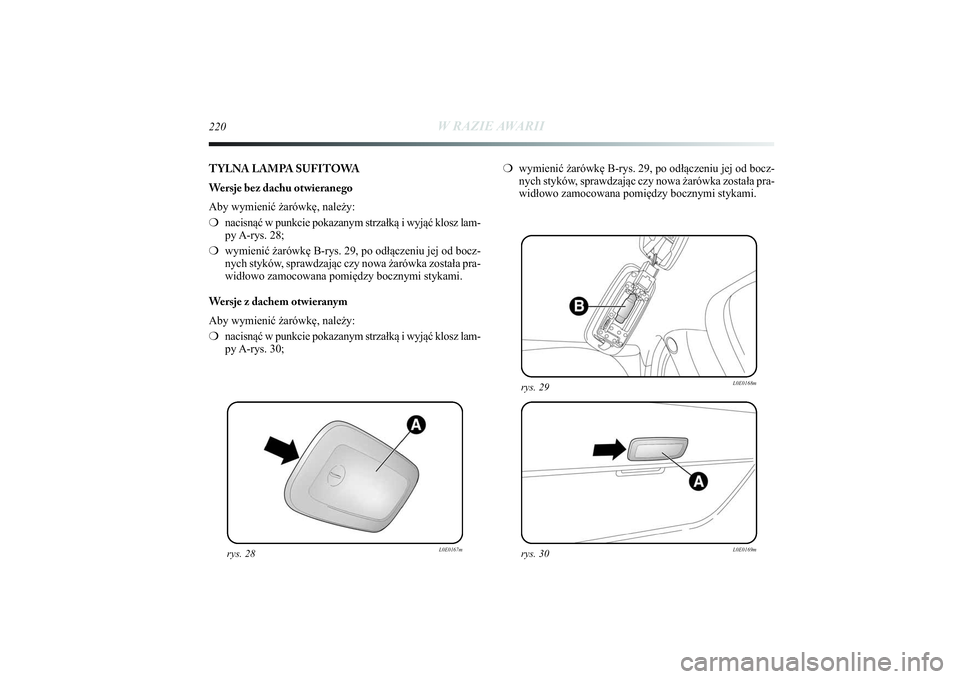

TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
Aby wymienić żarówkę, należy:
❍nacisnąć w punkcie pokazanym strzałką i wyjąć klosz lam-
py A-rys. 28;
❍wymienić żarówkę B-rys. 29, po odłączeniu jej od bocz-
nych styków, sprawdzając czy nowa żarówka została pra-
widłowo zamocowana pomiędzy bocznymi stykami.
Wersje z dachem otwieranym
Aby wymienić żarówkę, należy:
❍nacisnąć w punkcie pokazanym strzałką i wyjąć klosz lam-
py A-rys. 30;❍wymienić żarówkę B-rys. 29, po odłączeniu jej od bocz-
nych styków, sprawdzając czy nowa żarówka została pra-
widłowo zamocowana pomiędzy bocznymi stykami.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 220

W RAZIE AWARII
221
4
rys. 32
L0E0171m
rys. 33
L0E0172m
OŚWIETLENIE BAGAŻNIKA
Aby wymienić żarówkę, należy:
❍otworzyć bagażnik;
❍wyjąć lampę A-rys. 32, po podważeniu jej w punkcie po-
kazanym strzałką;
❍otworzyć osłonę B-rys. 33 i wymienić żarówkę mocowa-
ną na wcisk;❍zamknąć osłonę B na kloszu;
❍zamontować lampę A, wsuwając ją w prawidłowej po-
zycji, najpierw z jednej strony, a następnie nacisnąć z dru-
giej strony do usłyszenia dźwięku zablokowania.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 221

222
W RAZIE AWARII
rys. 34
L0E0173m
rys. 36
L0E0175m
rys. 35
L0E0174m

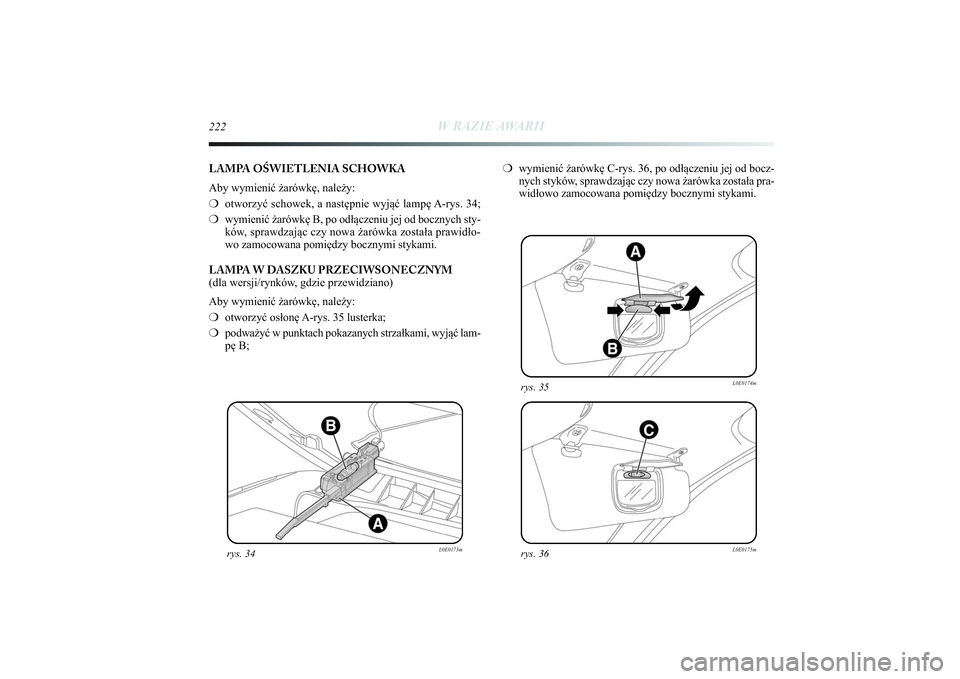

LAMPA OŚWIETLENIA SCHOWKA
Aby wymienić żarówkę, należy:
❍otworzyć schowek, a następnie wyjąć lampę A-rys. 34;
❍wymienić żarówkę B, po odłączeniu jej od bocznych sty-
ków, sprawdzając czy nowa żarówka została prawidło-
wo zamocowana pomiędzy bocznymi stykami.
LAMPA W DASZKU PRZECIWSONECZNYM
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❍otworzyć osłonę A-rys. 35 lusterka;
❍podważyć w punktach pokazanych strzałkami, wyjąć lam-
pę B;❍wymienić żarówkę C-rys. 36, po odłączeniu jej od bocz-
nych styków, sprawdzając czy nowa żarówka została pra-
widłowo zamocowana pomiędzy bocznymi stykami.
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 222

W RAZIE AWARII
223
4
WYMIANA BEZPIECZNIKÓWOPIS OGÓLNY
Bezpieczniki zabezpieczają instalację elektryczną, interwe-
niując w przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić od-
powiedni bezpiecznik zabezpieczający: element przewodzą-
cy A-rys. 37 nie może być przepalony. W przeciwnym razie
należy wymienić przepalony bezpiecznik na nowy o tej sa-
mej wartości prądowej (tego samego koloru).
B bezpiecznik cały.
C bezpiecznik z przepalonym elementem przewodzącym.
W celu dokonania wymiany bezpiecznika należy użyć klesz-
czy D-rys. 37 zamocowanych w skrzynce bezpieczników w
desce rozdzielczej.
W celu wyodrębnienia właściwego bezpiecznika należy za-
poznać się z tabelą podaną na następnych stronach.
rys. 37
L0E0085m
W razie, gdyby bezpiecznik przepalił się ponow-
nie, należy zwrócić się do ASO Lancia.Nie należy nigdy wymieniać bezpiecznika dru-
tem metalowym lub innym materiałem przewo-
dzącym.Nie należy nigdy wymieniać bezpiecznika na in-
ny o wyższej wartości prądowej; NIEBEZPIE-
CZEŃSTWO POŻARU.W przypadku przepalenia się bezpiecznika głów-
nego (MEGA-FUSE, MIDI-FUSE, MAXI-FU-
SE) należy zwrócić się do ASO Lancia.Przed przystąpieniem do wymiany bezpiecznika
należy upewnić się, czy kluczyk wyjęty jest z wy-
łącznika zapłonu i/lub czy wszystkie odbiorniki
elektryczne są wyłączone.Jeżeli przepali się bezpiecznik główny zabezpie-
czający systemy bezpieczeństwa (układ poduszek
powietrznych, układ hamulcowy), systemy ze-
społu napędowego (system silnika, system skrzyni bie-
gów) lub system przekładni kierowniczej, należy zwrócić
się do ASO Lancia .
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 223

224
W RAZIE AWARII
POZYCJA BEZPIECZNIKÓW
Skrzynka bezpieczników w desce rozdzielczej
Aby dostać się do bezpieczników w desce rozdzielczej, należy odkręcić trzy śruby A-rys. 38 i wyjąć pokrywę B.
rys. 38
L0E0208m
rys. 39
L0E0209m
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 224

W RAZIE AWARII
225
4
Skrzynka bezpieczników w komorze silnika rys. 40 i 41
Druga skrzynka bezpieczników znajduje się po prawej stro-
nie komory silnika, obok akumulatora. W celu uzyskania do-
stępu do niej należy odłączyć zaczepy boczne i wyjąć pokrywę
L. Numery określające element elektryczny, odpowiadający
każdemu bezpiecznikowi, widoczne są z tyłu pokrywy.
rys. 40
L0E0088m
W razie potrzeby umycia komory silnika należy
zwracać uwagę, aby nie kierować bezpośrednio
strugi wody na skrzynkę bezpieczników w ko-
morze silnika.
rys. 41
L0E0210m
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 225

226
W RAZIE AWARII
Skrzynka bezpieczników w komorze bagażnika
rys. 42 i 43
W celu uzyskania dostępu do skrzynki bezpieczników znaj-
dującej się po lewej stronie komory bagażnika należy zdjąć
odnośną pokrywę inspekcyjną rys. 42.
rys. 43
L0E0115m
rys. 42
L0E0114m
195-232 Delta PL 1ed 27/09/13 15.11 Pagina 226

W RAZIE AWARII
227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39
TABELA ZBIORCZA BEZPIECZNIKÓWODBIORNIKI BEZPIECZNIK AMPER RYSUNEKŚwiatło mijania prawe Światło mijania prawe (o wyładowaniu gazowym, ksenon) Światło mijania lewe, korektor ustawienia wiązki reflektorówŚwiatło mijania lewe (o wyładowaniu gazowym, ksenon) Cewka przekaźnika wentylatora klimatyzacji, body computerPodnośnik szyby tylny lewyPodnośnik szyby tylny prawy
Światła cofania, cewki przekaźnika centralki w komorze silnika, sterowanie
pedałem stop (styk normalnie zamknięty), czujnik obecności wody w filtrze oleju napędowego, debimetr
Centralka sterująca systemem otwierania/zamykani drzwi, pokrywa wlewu paliwa, dead lock, zwolnienie pokrywy bagażnika
Trzecie światło stop, zestaw wskaźników, Węzeł Reflektorów Adaptacyjnych, centralka w reflektorze ksenonowym lewym
Lampy sufitowe przednie, lampa sufitowa tylna środkowa, lampy w daszkach prze-
ciwsłonecznych po stronie kierowcy i pasażera, oświetlenie bagażnika, oświetlenie schowka na przedmioty (wyposażenie Platinum z dachem otwieranym jako opcją)
Przystosowanie do montażu radioodtwarzacza/Radioodtwarzacz/
Radionawigacja, Węzeł Blue&Me
TM, system alarmu na lampie sufitowej,
zespół klimatyzacji, centralka rozpoznawania ciśnienia w oponach,
konektor gniazdka diagnostycznego, lampy sufitowe tylneOgrzewana szyba tylna
Oporniki w lusterkach elektrycznych zewnętrznych, oporniki na spryskiwaczach szyby przedniej
