Lancia Delta 2014 Kezelési és karbantartási útmutató (in Hungarian)

MŰSZAKI ADATOK
269
6
7. ábra
L0E0299m

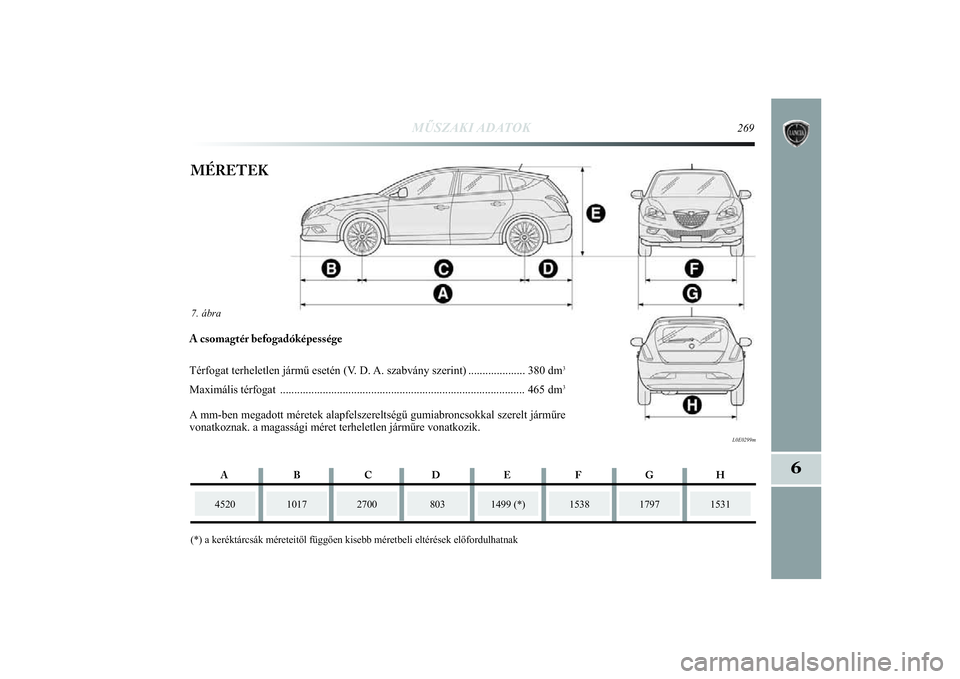

MÉRETEK
4520
1017
2700
(*) a keréktárcsák méreteitől függően kisebb mé\
retbeli eltérések előfordulhatnak
1499 (*)
1538
1531
A csomagtér befogadóképessége
Térfogat terheletlen jármű esetén (V. D. A. szabvány szerint) .................... 380 dm
3
Maximális té rfogat ........................................................................\
.............. 465 dm
3
A mm-ben megadott méretek alapfelszereltségű gumiabroncsokkal sz\
erelt járműre
vonatkoznak. a magassági méret terheletlen járműre vonatkozi\
k.
1797
ABCDEFGH
803
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 269

270
MŰSZAKI ADATOK

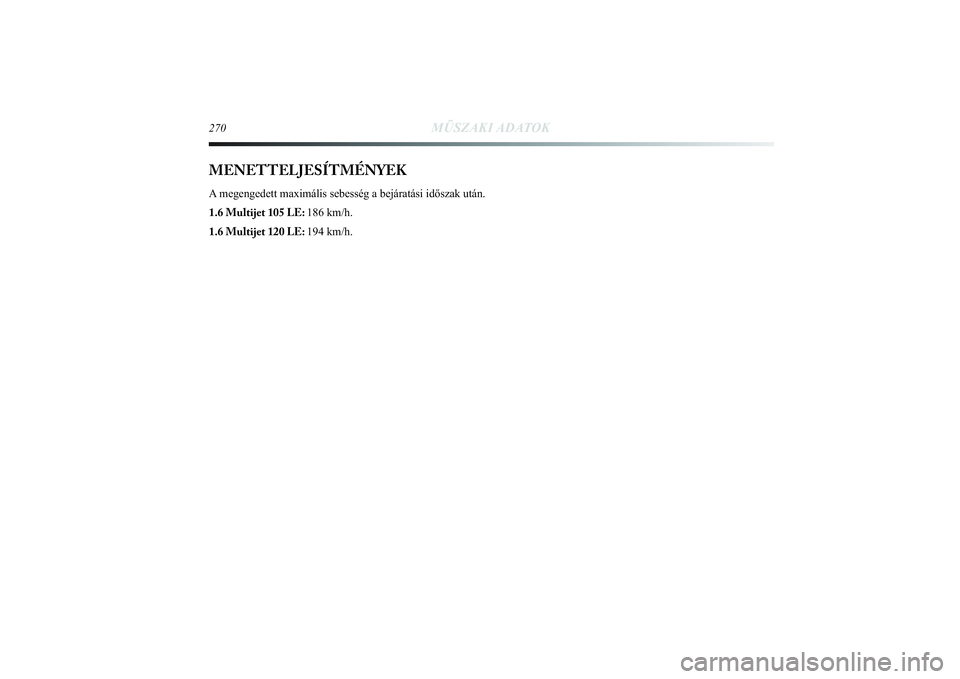

MENETTELJESÍTMÉNYEKA megengedett maximális sebesség a bejáratási időszak utá\
n.
1.6 Multijet 105 LE: 186 km/h.
1.6 Multijet 120 LE: 194 km/h.
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 270

MŰSZAKI ADATOK
271
6
1410570
1090 950
1980
1300 500
80
60

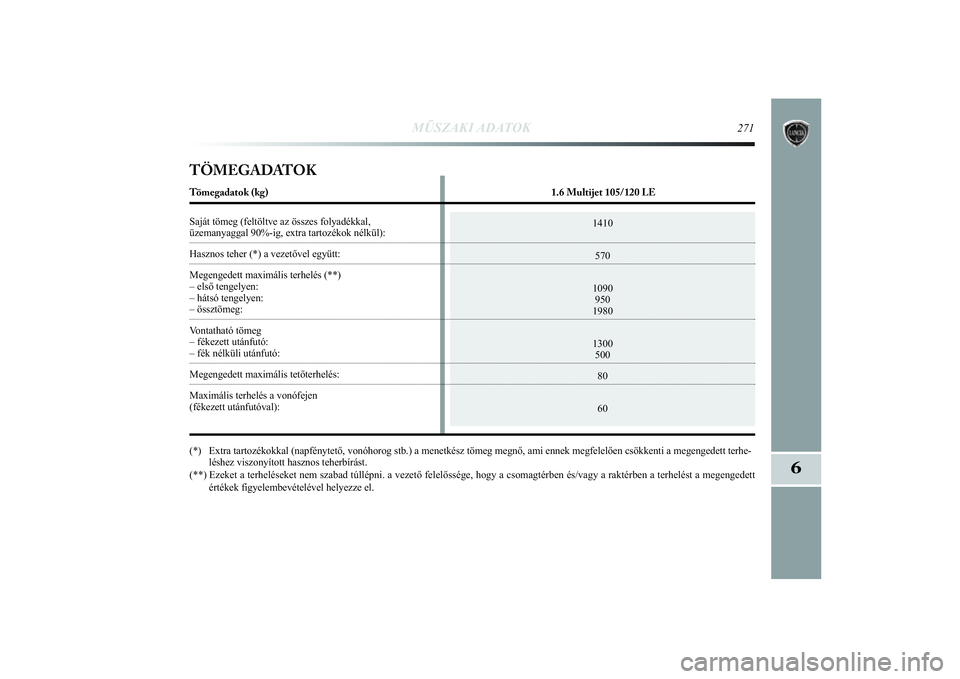

TÖMEGADATOKTömegadatok (kg) 1.6 Multijet 105/120 LE
Saját tömeg (feltöltve az összes folyadékkal, üzemanyaggal 90%-ig, extra tartozékok nélkül): Hasznos teher (*) a vezetővel együtt:
Megengedett maximális terhelés (**)
– első tengelyen:
– hátsó tengelyen:– össztömeg:
Vontatható tömeg
– fékezett utánfutó: – fék nélküli utánfutó: Megengedett maximális tetőterhelés:
Maximális terhelés a vonófejen
(fékezett utánfutóval): (*) Extra tartozékokkal (napfénytető, vonóhorog stb.) a menetk\
ész tömeg megnő, ami ennek megfelelően csökkenti a megeng\
edett te rhe-
léshez viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. a vezető felelő\
ssége, hogy a csomagtérben és/vagy a raktérben a terhelés\
t a mege ngedett
értékek figyelembevételével helyezze el.
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 271

Gázolaj gépjárművek számára
(EN 590 szabvány szerint)
Ioncserélt víz és PARAFLU
UP
folyadék 50%-os keveréke (▲)
SELENIA WR FORWARD
TUTELA TRANSMISSION GEARFORCE
TUTELA TOP 4
Víz és folyadék keveréke
TUTELA PROFESSIONAL SC 35
58 –
8/10 –
7,1 –
4,3 3,6
4,9 4,1
1,87 1,7
– 0,8
6–

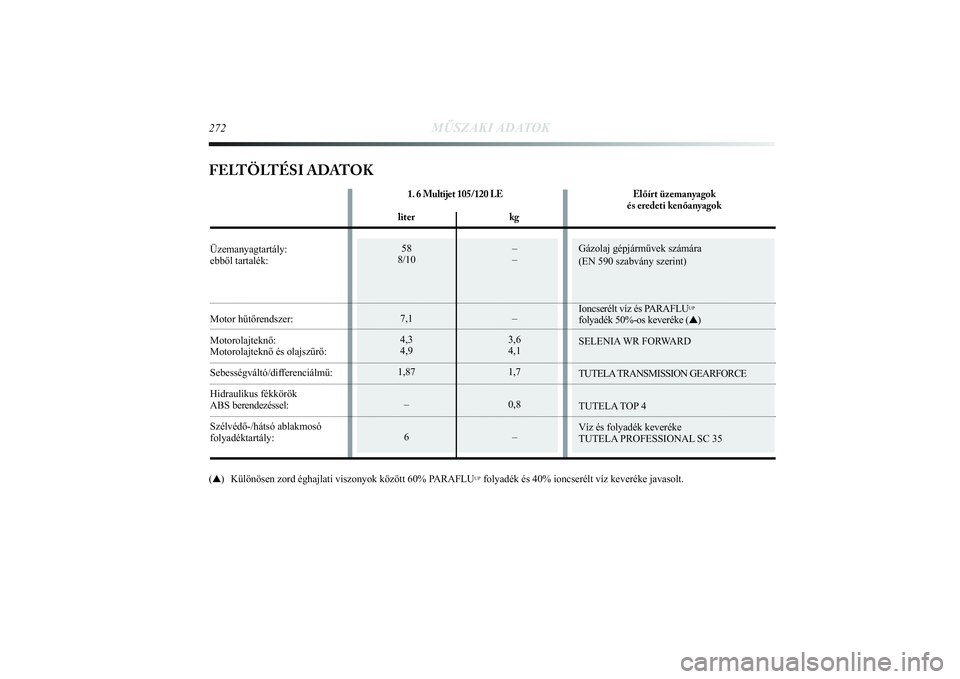

FELTÖLTÉSI ADATOK272
MŰSZAKI ADATOK
(▲) Különösen zord éghajlati viszonyok között 60% PARAFLU
UPfolyadék és 40% ioncserélt víz keveréke javasolt.
1. 6 Multijet 105/120 LE Előírt üzemanyagok
és eredeti kenőanyagokliter kg
Üzemanyagtartály:
ebből tartalék: Motor hűtőrendszer:
Motorolajteknő: Motorolajteknő és olajszűrő: Sebességváltó/differenciálmű:
Hidraulikus fékkörök ABS berendezéssel:
Szélvédő-/hátsó ablakmosó
folyadéktartály:
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 272

MŰSZAKI ADATOK
273
6
Szükség esetén, amennyiben nem állnak rendelkezésre a meg\
adott jellemzőjű kenőanyagok, az utántöltéshez megenge\
dett a megadott mini-
mális ACEA minőségű motorolaj alkalmazása; ilyen esetben a motor optim\

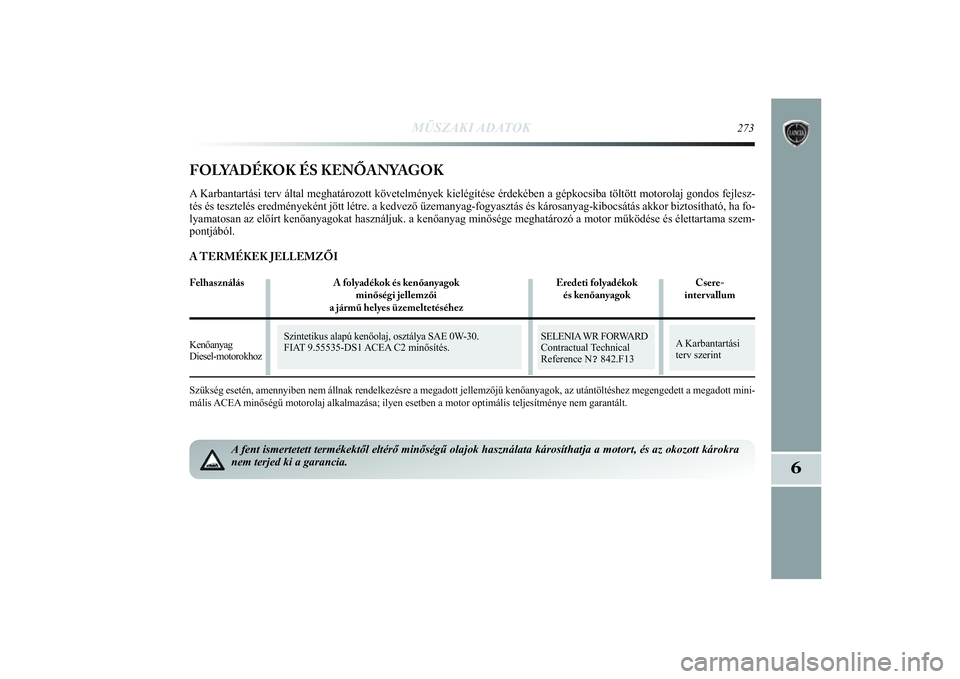

ális teljesítménye nem garantált. FOLYADÉKOK ÉS KENŐANYAGOKA Karbantartási terv által meghatározott követelmények kie\
légítése érdekében a gépkocsiba töltött motorola\
j gondos fejlesz-
tés és tesztelés eredményeként jött létre. a kedvez\
ő üzemanyag-fogyasztás és károsanyag-kibocsátás akk\
or biztosítható, ha fo-
lyamatosan az előírt kenőanyagokat használjuk. a kenőanya\
g minősége meghatározó a motor működése és él\
ettartama szem-
pontjából.
A TERMÉKEK JELLEMZŐIFelhasználás A folyadékok és kenőanyagok Eredeti folyadékokCsere-
minőségi jellemzői és kenőanyagokinter vallum
a jármű helyes üzemeltetéséhez
Kenőanyag
Diesel-motorokhoz
Szintetikus alapú kenőolaj, osztálya SAE 0W-30.
FIAT 9.55535-DS1 ACEA C2 minősítés.
SELENIA WR FORWARD
Contractual Technical
Reference N ?842.F13
A Karbantartási
terv szerint
A fent ismertetett termékektől eltérő minőségű olajo\
k használata károsíthatja a motort, és az okozott károkra\
nem terjed ki a garancia.
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 273

Mechanikus
sebességváltók és
differenciálművek
Homokinetikus csuklók
differenciálmű felőli oldal
Homokinetikus csuklók
kerék felőli oldal
Hidraulikus fék és
tengelykapcsoló
működtetés
ablaktörlő és -mosó
Hűtőrendszerhez.
Keverési arány:
50% víz
50% PARAFLU
UP(\b)
A gázolajhoz keverendő
(25 cm
3/10 liter)
Töményen vagy vízzel
hígítva alkalmazandó
ablakmosókhoz
TUTELA TRANSMISSIONGEARFORCE
Contractual Technical
Reference N ?002.F10
TUTELA STAR 700
Contractual Technical
Reference N ?701.C07
TUTELA ALL STAR
Contractual Technical
Reference N ?702.G07
TUTELA TOP 4
Contractual Technical
Reference N? 001.A93
PARAFLU
UP
(●)
Contractual Technical
Reference N? 101.M01
TUTELA DIESEL ARTContractual Technical
Reference N?601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N ?201.D02

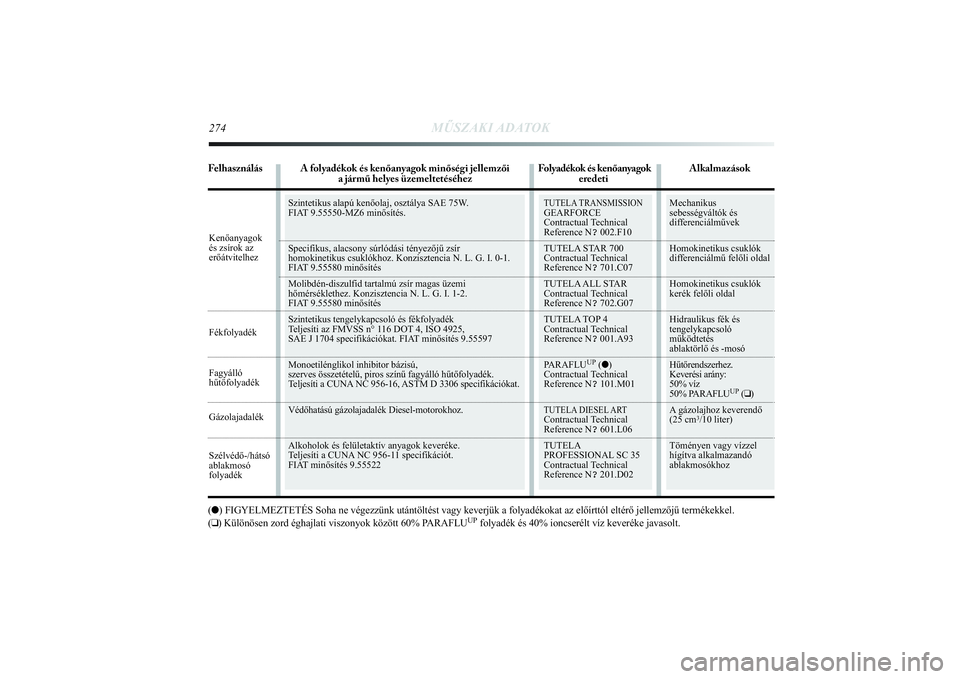

Szintetikus alapú kenőolaj, osztálya SAE 75W.
FIAT 9.55550-MZ6 minősítés.
Specifikus, alacsony súrlódási tényezőjű zsír
homokinetikus csuklókhoz. Konzisztencia N. L. G. I. 0-1.
FIAT 9.55580 minősítés
Molibdén-diszulfid tartalmú zsír magas üzemi
hőmérséklethez. Konzisztencia N. L. G. I. 1-2.
FIAT 9.55580 minősítés
Szintetikus tengelykapcsoló és fékfolyadék
Teljesíti az FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704 specifikációkat. FIAT minősítés 9.55597
Monoetilénglikol inhibitor bázisú,
szerves összetételű, piros színű fagyálló hűtő\
folyadék.
Teljesíti a CUNA NC 956-16, ASTM D 3306 specifikációkat.
Védőhatású gázolajadalék Diesel-motorokhoz.
Alkoholok és felületaktív anyagok keveréke.
Teljesíti a CUNA NC 956-11 specifikációt.
FIAT minősítés 9.55522
274
MŰSZAKI ADATOK
Fékfolyadék
Fagyálló
hűtőfolyadék
Gázolajadalék
Szélvédő-/hátsó
ablakmosó
folyadék(●) FIGYELMEZTETÉS Soha ne végezzünk utántöltést vagy k\
everjük a folyadékokat az előírttól eltérő jellemző\
jű termékekkel.
(\b) Különösen zord éghajlati viszonyok között 60% PARAFLU
UP
folyadék és 40% ioncserélt víz keveréke javasolt.
Kenőanyagok
és zsírok az
erőátvitelhezFelhasználás A folyadékok és kenőanyagok minőségi jellemzői Folyadékok és kenőanyagok Alkalmazások
a jármű helyes üzemeltetéséhezeredeti
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 274

1.6 Multijet 105 LE
1.6 Multijet120
LE
Városi
5,5
5,6
Országúti
3,7
3,8
Vegyes
4,4
4,5
MŰSZAKI ADATOK
275
6

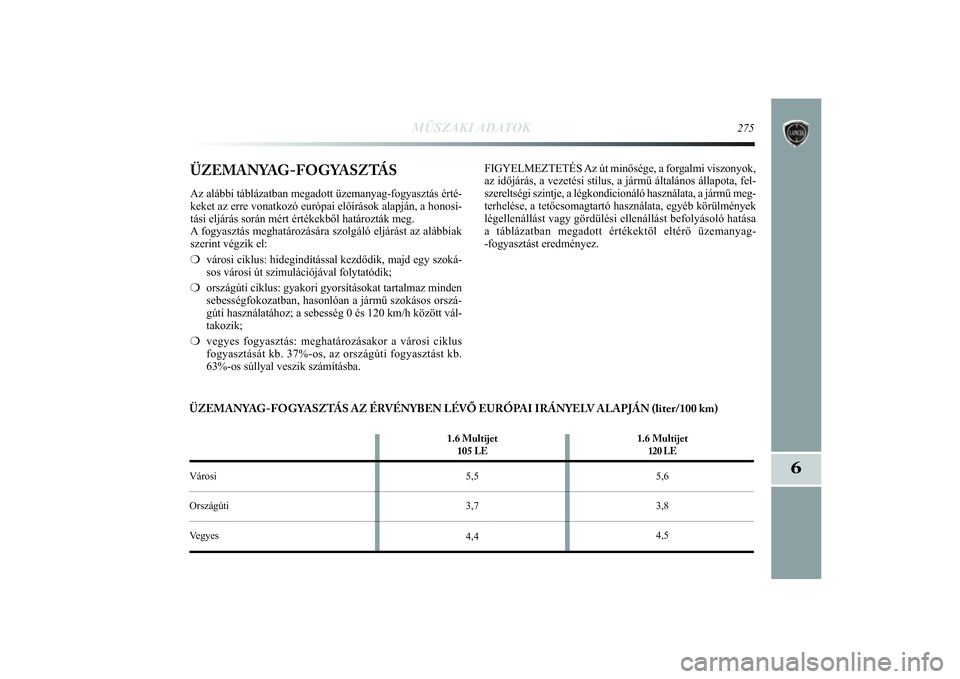

ÜZEMANYAG-FOGYASZTÁSAz alábbi táblázatban megadott üzemanyag-fogyasztás ér\
té-
keket az erre vonatkozó európai előírások alapján, a h\
onosí-
tási eljárás során mért értékekből határoztá\
k meg.
A fogyasztás meghatározására szolgáló eljárást az\
alábbiak
szerint végzik el:
❍ városi ciklus: hidegindítással kezdődik, majd egy szoká-
sos városi út szimulációjával folytatódik;
❍ országúti ciklus: gyakori gyorsításokat tartalmaz minden
sebességfokozatban, hasonlóan a jármű szokásos orszá-
gúti használatához; a sebesség 0 és 120 km/h között\
vál-
takozik;
❍ vegyes fogyasztás: meghatározásakor a városi ciklus
fogyasztását kb. 37%-os, az országúti fogyasztást kb.
63%-os súllyal veszik számításba. FIGYELMEZTETÉS Az út minősége, a forgalmi viszonyok,
az időjárás, a vezetési stílus, a jármű általá\
nos állapota, fel-
szereltségi szintje, a légkondicionáló használata, a já\
rmű meg-
terhelése, a tetőcsomagtartó használata, egyéb körü\
lmények
légellenállást vagy gördülési ellenállást befoly\
ásoló hatása
a táblázatban megadott értékektől eltérő üzemany\
ag-
-fogyasztást eredményez.
ÜZEMANYAG-FOGYASZTÁS AZ ÉRVÉNYBEN LÉVŐ EURÓPAI IRÁNYELV ALAPJÁN (liter/100 km)
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 275

276
MŰSZAKI ADATOK

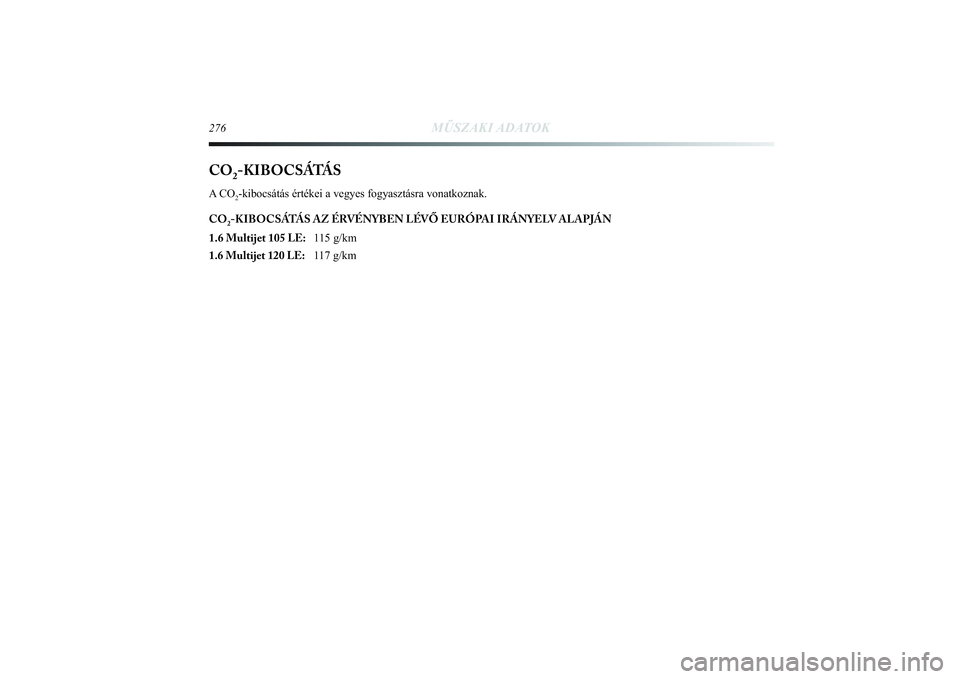

CO
2-KIBOCSÁTÁS
A C O
2-kibocsátás értékei a vegyes fogyasztásra vonatkoznak.
CO2-KIBOCSÁTÁS AZ ÉRVÉNYBEN LÉVŐ EURÓPAI IRÁNYELV ALAPJÁN
1.6 Multijet 105 LE: 115 g/km
1.6 Multijet 120 LE: 117 g/km
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 276

MŰSZAKI ADATOK
277
6

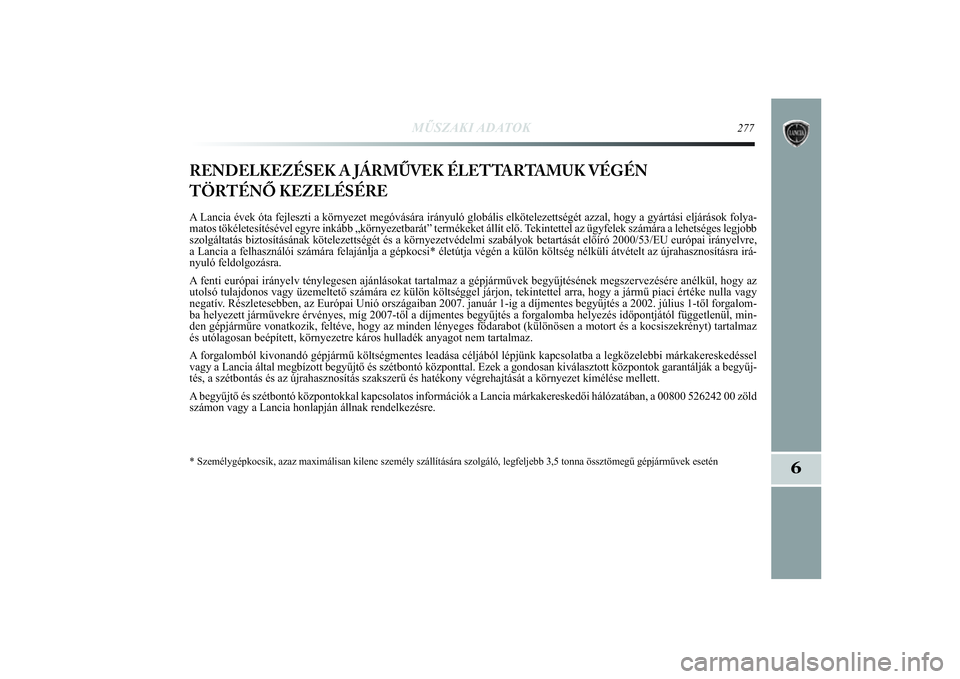

RENDELKEZÉSEK A JÁRMŰVEK ÉLETTARTAMUK VÉGÉN
TÖRTÉNŐ KEZELÉSÉREA Lancia évek óta fejleszti a környezet megóvására irá\
nyuló globális elkötelezettségét azzal, hogy a gyártá\
si eljárások folya-
matos tökéletesítésével egyre inkább „környezetb\
arát” termékeket állít elő. Tekintettel az ügyfelek számára a lehetséges legjobb
szolgáltatás biztosításának kötelezettségét é\
s a környezetvédelmi szabályok betartását előíró\
2000/53/EU európai irányelvre,
a Lancia a felhasználói számára felajánlja a gépkocsi*\
életútja végén a külön költség nélküli á\
tvételt az újrahasznosításra irá -
nyuló feldolgozásra.
A fenti európai irányelv ténylegesen ajánlásokat tartalmaz\
a gépjárművek begyűjtésének megszervezésére ané\
lkül, hogy az
utolsó tulajdonos vagy üzemeltető számára ez külön \
költséggel járjon, tekintettel arra, hogy a jármű piaci é\
rtéke nulla vagy
negatív. Részletesebben, az Európai Unió országaiban 2007. januá\
r 1-ig a díjmentes begyűjtés a 2002. július 1-től forgalom-
ba helyezett járművekre érvényes, míg 2007-től a dí\
jmentes begyűjtés a forgalomba helyezés időpontjától függetlenül, min-
den gépjárműre vonatkozik, feltéve, hogy az minden lényeg\
es fődarabot (különösen a motort és a kocsiszekrényt)\
tartalmaz
és utólagosan beépített, környezetre káros hulladék\
anyagot nem tartalmaz.
A forgalomból kivonandó gépjármű költségmentes leadás\
a céljából lépjünk kapcsolatba a legközelebbi márka\
kereskedéssel
vagy a Lancia által megbízott begyűjtő és szétbontó\
központtal. Ezek a gondosan kiválasztott központok garantál\
ják a begyűj-
tés, a szétbontás és az újrahasznosítás szakszerű\
és hatékony végrehajtását a környezet kímélé\
se mellett.
A begyűjtő és szétbontó központokkal kapcsolatos inform\
ációk a Lancia márkakereskedői hálózatában, a 00800\
526242 00 zöld
számon vagy a Lancia honlapján állnak rendelkezésre. * Személygépkocsik, azaz maximálisan kilenc személy száll\
ítására szolgáló, legfeljebb 3,5 tonna össztömegű\
gépjárművek esetén
257-280 Delta HU 1ed 27/09/13 16.07 Pagina 277
