Lancia Delta 2014 Libretto Uso Manutenzione (in Italian)

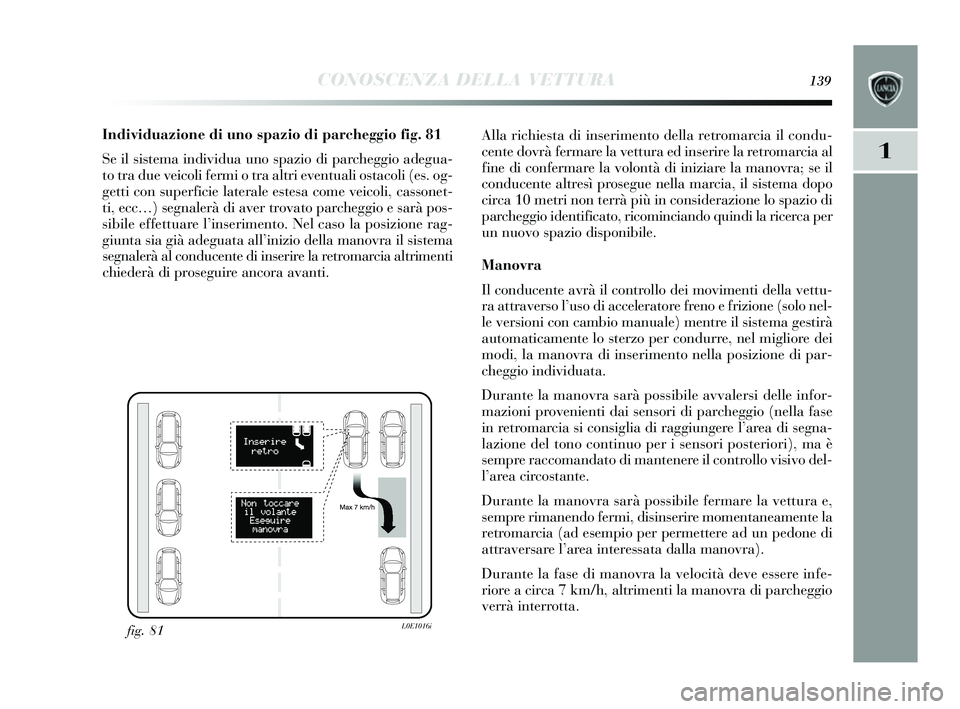

CONOSCENZA DELLA VETTURA139
1
Individuazione di uno spazio di parcheggio fig. 81
Se il s is tema individua uno s pazio di parcheggio adegua-
to tra due veicoli fermi o tra altri eventuali os tacoli (es. og-
getti con s uperficie laterale e stes a come veicoli, cassonet-
ti, ecc…) s egnalerà di aver trovato parcheggio e s arà pos-
s ibile effettuare l’ inserimento. Nel ca so la pos izione rag-
giunta sia già adeguata all ’inizio della manovra il sis tema
s egnalerà al conducente di ins erire la retromarcia altrimenti
chiederà di pros eguire ancora avanti. Alla richiesta di inserimento della retromarcia il condu-
cente dovrà fermare la vettura ed in
serire la retromarcia al
fine di confermare la volontà di iniziare la manovra; s e il
conducente altre sì pros egue nella marcia, il s is tema dopo
circa 10 metri non terrà più in con siderazione lo s pazio di
parcheggio identificato, ricominciando quindi la ricerca per
un nuovo s pazio disponibile.
Manovra
Il conducente avrà il controllo dei movimenti della vettu-
ra attravers o l’uso di acceleratore freno e frizione ( solo nel-
le vers ioni con cambio manuale) mentr
e il sis tema ges tirà
automaticamente lo s terzo per condurre, nel migliore dei
modi, la manovra di ins erimento nella posizione di par-
cheggio individuata.
Durante la manovra sarà possibile avvaler si delle infor-
mazioni provenienti dai s ensori di parcheggio (nella fas e
in retromarcia s i consiglia di raggiungere l’ area di segna-
lazione del tono continuo per i sens ori pos teriori), ma è
s empre raccomandato di mantenere il controllo vi sivo del-
l ’area circos tante.
Durante la manovra sarà possibile fermare la vettura e,
s empre rimanendo fermi, di sins erire momentaneamente la
retromarcia (ad es empio per permettere ad un pedone di
attravers are l’area interessata dalla manovra).
Durante la fas e di manovra la velocità deve e ssere infe-
riore a circa 7 km/h, altrimenti la manovra di parcheggio
verrà interrotta.
fig. 81L0E1016i
001-154 Delta I 2ed 27/01/14 10.20 Pagina 139

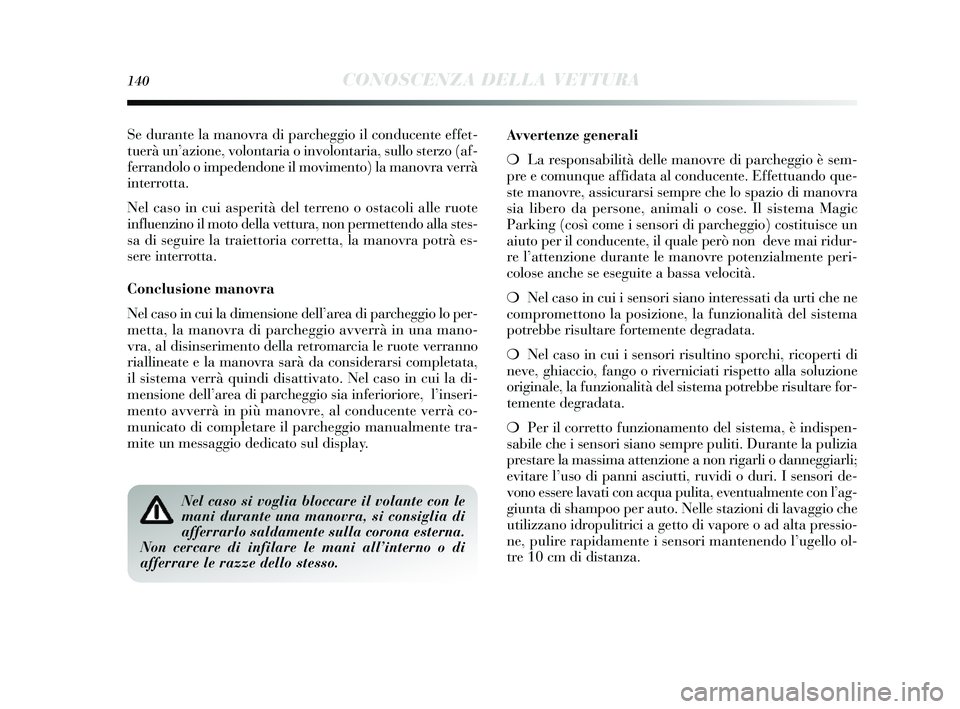

140CONOSCENZA DELLA VETTURA
Se durante la manovra di parcheggio il conducente effet-
tuerà un’azione, volontaria o involontaria, s ullo sterzo (af-
ferrandolo o impedendone il movimento) la manovra verrà
interrotta.
Nel cas o in cui as perità del terreno o o stacoli alle ruote
influenzino il moto della vettura, non permettendo alla stes -
s a di s eguire la traiettoria corretta, la manovra potrà e s-
s ere interrotta.
C onclusione manovra
Nel cas o in cui la dimens ione dell’area di parcheggio lo per-
metta, la manovra di parcheggio avverrà in una mano-
vra, al dis inserimento della retromarcia le ruote verranno
riallineate e la manovra sarà da cons iderarsi completata,
il sis tema verrà quindi di sattivato. Nel ca so in cui la di-
mens ione dell ’area di parcheggio s ia inferioriore, l’inseri-
mento avverrà in più manovre, al conducente verrà co-
municato di completare il parcheggio manualmente tra-
mite un messaggio dedicato s ul display. Avvertenze g
enerali
❍ La res ponsabilità delle manovre di parcheggio è s em-
pre e comunque affidata al conducente. Effettuando que-
s te manovre, assicurars i sempre che lo s pazio di manovra
s ia libero da pers one, animali o cos e. Il sis tema Magic
Parking (co sì come i sens ori di par

cheggio) costituis ce un
aiuto per il conducente, il quale però non deve mai ridur-
re l ’attenzione durante le manovre potenzialmente peri-
colos e anche se es eguite a bassa velocità.
❍ Nel cas o in cui i s ensori siano interessati da urti che ne
compromettono la posizione, la funzionalità del sistema
potrebbe ri sultare fortemente degradata.
❍ Nel cas o in cui i s ensori ris ultino sporchi, ricoperti di
neve, ghiaccio, fango o riverniciati ris petto alla soluzione
originale, la funzionalità del s is tema potrebbe ris ultare for-
temente degradata.
❍ Per il corretto funzionamento del sis tema, è indis pen-
s abile che i sens ori siano sempre puliti. Durante la pulizia
pres tare la massima attenzione a non rigarli o danneggiarli;
evitare l ’u so di panni as ciutti, ruvidi o duri. I sens ori de-
vono esser
e lavati con acqua pulita, eventualmente con l ’ag-
giunta di s hampoo per auto. Nelle s tazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad alta pressio-
ne, pulire rapidamente i sens ori mantenendo l’ ugello ol-
tre 10 cm di dis tanza.
Nel caso si voglia bloccare il volante con le
mani durante una manovra, si consiglia di
afferrarlo saldamente sulla corona esterna.
Non cercare di infilare le mani all’interno o di
afferrare le razze dello stesso.
001-154 Delta I 2ed 27/01/14 10.20 Pagina 140

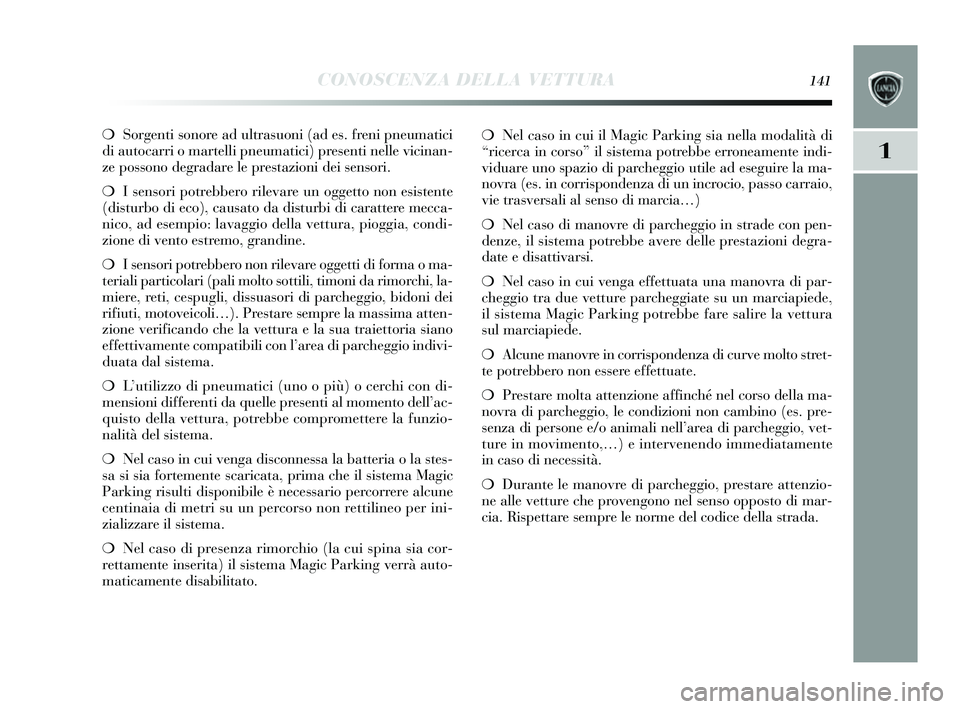

CONOSCENZA DELLA VETTURA141
1
❍Sorgenti sonore ad ultra suoni (ad e s. freni pneumatici
di autocarri o martelli pneumatici) pre senti nelle vicinan-
ze possono degradare le pres tazioni dei sensori.
❍ I sens ori potrebbero rilevare un oggetto non e sis tente
(dis turbo di eco), caus ato da disturbi di carattere mecca-
nico, ad es empio: lavaggio della vettura, pioggia, condi-
zione di vento es tremo, grandine.
❍ I sens ori potrebbero non rilevare oggetti di forma o ma-
teriali particolari (pali molto sottili, timoni da rimorchi, la-
miere, reti, ces pugli, dissuasori di parcheggio, bidoni dei
rifiuti, motoveicoli…). Pre stare sempre la massima atten-
zione verificando che la vettura e la sua traiettoria siano
effettivamente compatibili con l ’area di parcheggio indivi-
duata dal s is tema.
❍ L’utilizzo di pneumatici (uno o più) o cerchi con di-
mens ioni differenti da quelle pre senti al momento dell’ ac-
quisto della vettura, potrebbe compromettere la funzio-
nalità del s is tema.
❍ Nel cas o in cui venga di sconnessa la batteria o la stes -
s a si sia fortemente scaricata, prima che il s is tema Magic
Parking ris ulti disponibile è nece ssa

rio percorrere alcune
centinaia di metri su un percors o non rettilineo per ini-
zializzare il sis tema.
❍ Nel cas o di pres enza rimorchio (la cui s pina sia cor-
rettamente in serita) il s is tema Magic Parking verrà auto-
maticamente dis abilitato. ❍
Nel cas o in cui il Magic Parking sia nella modalità di
“ricerca in cors o” il sis tema potrebbe erroneamente indi-
viduare uno s pazio di parcheggio utile ad es eguire la ma-
novra (es . in corris pondenza di un incrocio, passo carraio,
vie tra svers ali al s enso di marcia…)
❍ Nel cas o di manovre di parcheggio in s trade con pen-
denze, il s is tema potr
ebbe avere delle pre stazioni degra-
date e dis attivarsi.
❍ Nel cas o in cui venga effettuata una manovra di par-
cheggio tra due vetture parcheggiate su un marciapiede,
il sis tema Magic Parking potrebbe fare s alire la vettura
s ul marciapiede.
❍ Alcune manovre in corri spondenza di curve molto stret-
te potrebbero non essere effettuate.
❍ Pres tare molta attenzione affinché nel cor so della ma-
novra di parcheggio, le condizioni non cambino (es . pre-
s enza di pers one e/o animali nell’ area di parcheggio, vet-
ture in movimento,…) e intervenendo immediatamente
in cas o di necessità.
❍ Durante le manovre di parcheggio, pre stare attenzio-
ne alle vetture che provengono nel sens o oppos to di mar-
cia. Ris pettare sempre le norme del codice della strada.
001-154 Delta I 2ed 27/01/14 10.20 Pagina 141

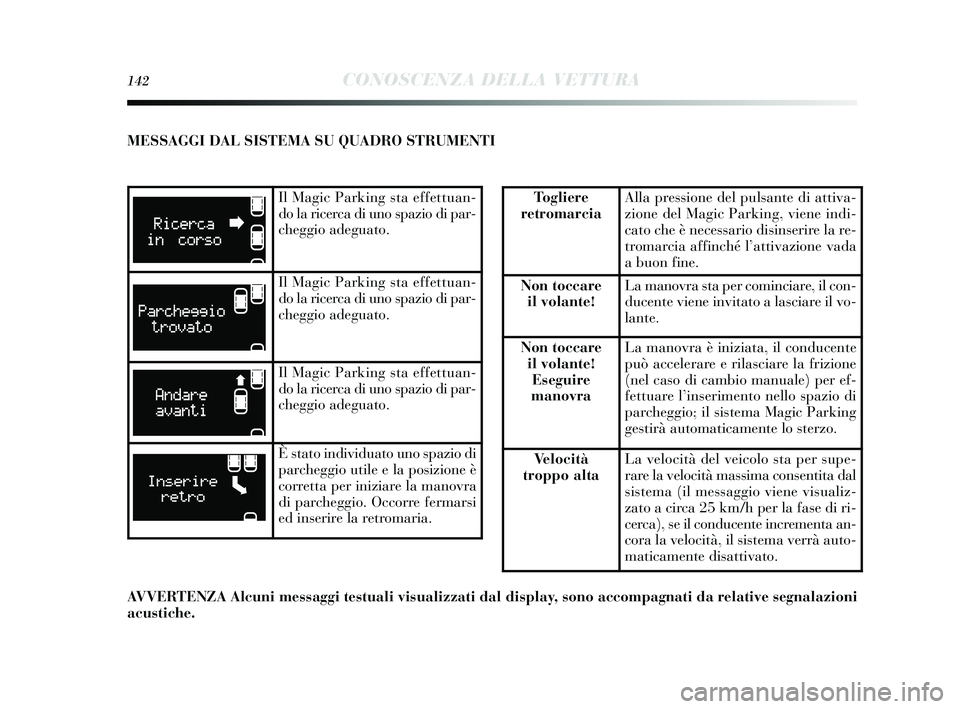

142CONOSCENZA DELLA VETTURA
MESSAGGI DAL SISTEMA SU QUADRO STRUMENTI
Il Magic Parking sta effettuan-
do la ricerca di uno s pazio di par-
cheggio adeguato.
Il Magic Parking s ta effettuan-
do la ricerca di uno s pazio di par-
cheggio adeguato.
Il Magic Parking s ta effettuan-
do la ricerca di uno s pazio di par-
cheggio adeguato.
È stato individuato uno spazio di
parcheggio utile e la po sizione è
corretta per iniziare la manovra
di parcheggio. Occorre fermar si
ed ins erire la retromaria.
Togliere
retromarciaAlla pressione del pulsante di attiva-
zione del Magic Parking, viene indi-
cato che è necessario dis inserire la re-
tromarcia affinché l ’attivazione vada
a buon fine.
Non toccare il volante!La manovra s ta per cominciare, il con-
ducente viene invitato a la sciare il vo-
lante.
Non toccare il volante!Eseg uire
manovraLa manovra è iniziata, il conducente
può accelerare e rilasciare la frizione
(nel cas o di cambio manuale) per ef-
fettuare l’ inserimento nello spazio di
parcheggio; il s is tema Magic Parking
ges tirà automaticamente lo sterzo.
Velocità
troppo altaLa velocità del veicolo sta per s upe-
rare la velocità ma ssima consentita dal
s is tema (il messaggio viene vis ualiz-
zato a circa 25 km/h per la fa se di ri-
cerca), se il conducente incrementa an-
cora la velocità, il sis tema verrà auto-
maticamente dis attivato.
AVVERTENZA Alcuni messa ggi testuali visualizzati dal display, sono accompa gnati da relative se gnalazioni
acustiche.
001-154 Delta I 2ed 27/01/14 10.20 Pagina 142

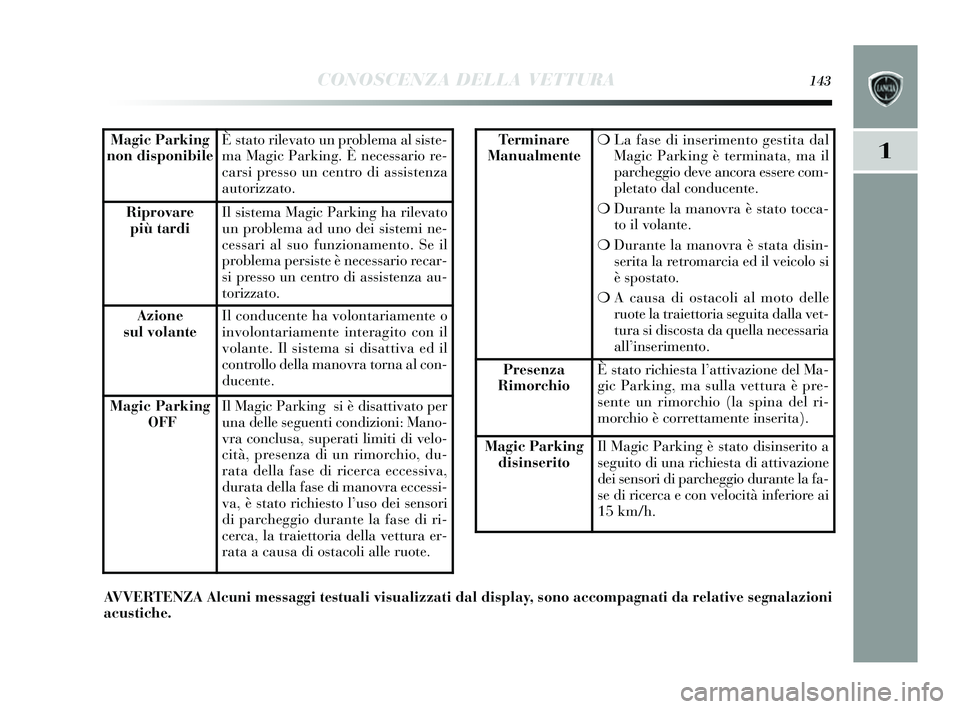

CONOSCENZA DELLA VETTURA143
1Magic Parking
non disponibileÈ stato rilevato un problema al sis te-
ma Magic Parking. È nece ssario re-
cars i presso un centro di assi stenza
autorizzato.
Riprovare più tardiIl sis tema Magic Parking ha rilevato
un problema ad uno dei s is temi ne-
cessari al s uo funzionamento. Se il
problema per sis te è necessario recar-
s i presso un centro di assi stenza au-
torizzato.
Azione
sul volanteIl conducente ha volontariamente o
involontariamente interagito con il
volante. Il s is tema si dis attiva ed il
controllo della manovra torna al con-
ducente.
Magic Parkin g
OFFIl Magic Parking si è dis attivato per
una delle s eguenti condizioni: Mano-
vra conclus a, superati limiti di velo-
cità, pres enza di un rimorchio, du-
rata della fas e di ricerca eccessiva,
durata della fas e di manovra eccessi-
va, è s tato richies to l’uso dei s ensori
di parcheggio durante la fas e di ri-
cerca, la traiettoria della vettura er-
rata a caus a di ostacoli alle ruote.
Terminare
Manualmente❍ La fas e di ins erimento ges tita dal
Magic Parking è terminata, ma il
parcheggio deve ancora e ssere com-
pletato dal conducente.
❍ Durante la manovra è s tato tocca-
to il volante.
❍ Durante la manovra è s tata disin-
s erita la retromarcia ed il veicolo si
è spos tato.
❍ A caus a di os tacoli al moto delle
ruote la traiettoria s eguita dalla vet-
tura si dis costa da quella necessaria
all’ inserimento.
Presenza
RimorchioÈ stato richie sta l ’attivazione del Ma-
gic Parking, ma s ulla vettura è pre-
s ente un rimorchio (la s pina del ri-
morchio è correttamente in serita).
Mag ic Parking
disinseritoIl Magic Parking è stato dis inserito a
s eguito di una richies ta di attivazione
dei sens ori di parcheggio durante la fa-
s e di ricerca e con velocità inferiore ai
15 km/h.
AVVERTENZA Alcuni messa ggi testuali visualizzati dal display, sono accompa gnati da relative seg nalazioni
acustiche.
001-154 Delta I 2ed 27/01/14 10.20 Pagina 143

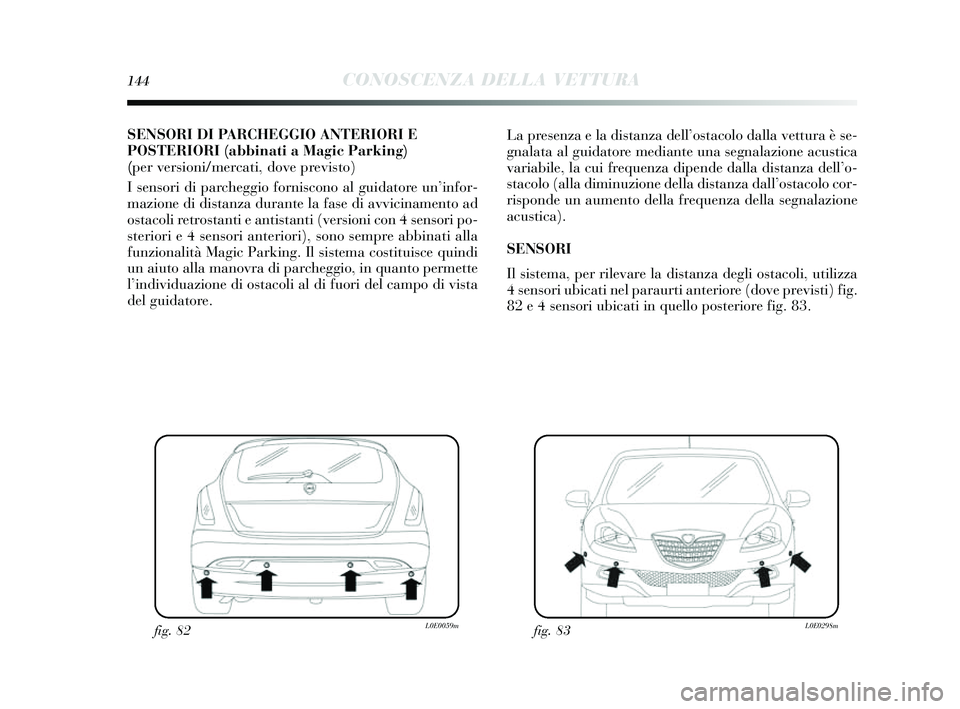

144CONOSCENZA DELLA VETTURA
SENSORI DI PARCHEGGIO ANTERIORI E
POSTERIORI (abbinati a Magic Parkin g)
(per versioni/mercati, dove previsto)
I sens ori di parcheggio forni scono al guidatore un ’infor-
mazione di di stanza durante la fa se di avvicinamento ad
o stacoli retros tanti e antistanti (versioni con 4 s ensori po-
steriori e 4 sensori anteriori), sono sempre abbinati alla
funzionalità Magic Parking. Il sis tema cos tituisce quindi
un aiuto alla manovra di parcheggio, in quanto permette
l ’individuazione di o stacoli al di fuori del campo di vi sta
del guidatore. La pres
enza e la dis tanza dell’ostacolo dalla vettura è se-
gnalata al guidatore mediante una segnalazione acu stica
variabile, la cui frequenza dipende dalla di stanza dell’ o-
s tacolo (alla diminuzione della dis tanza dall’ostacolo cor-
ris ponde un aumento della fr

equenza della s egnalazione
acus tica).
S ENS ORI
Il sis tema, per rilevare la dis tanza degli ostacoli, utilizza
4 sens ori ubicati nel paraurti anteriore (dove previs ti) fig.
82 e 4 s ensori ubicati in quello po steriore fig. 83.
fig. 82L0E0059mfig. 83L0E0298m
001-154 Delta I 2ed 27/01/14 10.20 Pagina 144

CONOSCENZA DELLA VETTURA145
1
Versione con 8 sensori
Nella versione a 4 sensori pos teriori e 4 s ensori anteriori
il sis tema si attiva all’ inserimento della retromarcia op-
pure premendo il pul sante fig. 84. Nel ca so in cui s ia sta-
ta richies ta l’attivazione della funzionalità Magic Parking,
i sens ori anteriori e po steriori non s aranno attivati auto-
maticamente nella fa se di ricerca di uno s pazio di par-
cheggio, ma s aranno attivabili premendo l ’appos ito tas to
to inserendo la retromarcia con velocità al di sotto di
circa 15 km/h.
Dis inserendo la retromarcia, i s ensori pos teriori e quelli
anteriori rimangono attivi fino al superamento della ve-
locità di circa 15 km/h, per permettere il completamento
della manovra di parcheggio.
Il sis tema può anche e ssere attivato premendo il pul san-
te
tpos to sulla plancetta centrale: quando il sis tema è
attivo, sul puls ante si accende una spia. I
sens ori si dis attivano premendo nuovamente il ta sto
to superando la velocità di 15 km/h: quando il s is te-
ma non è attivo, sul puls ante la s pia risulta spenta.
Quando i s ensori sono attivati, il s is tema inizia ad emet-
tere segnalazioni acu stiche dai s egnalatori anteriori o po-
s teriori non appena viene rilevato un o stacolo, con una fre-
quenza cres cente all’avvicinars i dell’ostacolo.
Quando l’ ostacolo si trova ad una di stanza inferiore a cir-
ca 30 cm, il s uono emesso è continuo. In bas e alla posi-
zione dell’ ostacolo (davanti o dietro) il suono viene eme s-
s o dai corris pondenti segnalatori acu stici (anteriore o po-
s teriore). Viene in ogni ca so segnalato l’ ostacolo più vici-
no alla vettura.
Il segnale cess a immediatamente se la di stanza dall ’o sta-
colo aumenta. Il ciclo di toni rimane co stante se la dis tanza
mis urata dai s ensori centrali rimane invariata, mentr

e se
ques ta situazione si verifica per i s ensori laterali, il s egnale
viene interrotto dopo circa 3 secondi, per evitare ad e s. se-
gnalazioni in ca so di manovre lungo i muri.
fig. 84L0E0249m
La responsabilità del parcheggio e di altre
manovre pericolose è sempre e comunque
affidata al conducente. Effettuando queste mano-
vre, assicurarsi sempre che nello spazio di mano-
vra non siano presenti né persone (specialmente
bambini) né animali. I sensori di parcheggio
costituiscono un aiuto per il conducente, il quale
però non deve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose anche se ese-
guite a bassa velocità.
001-154 Delta I 2ed 27/01/14 10.20 Pagina 145

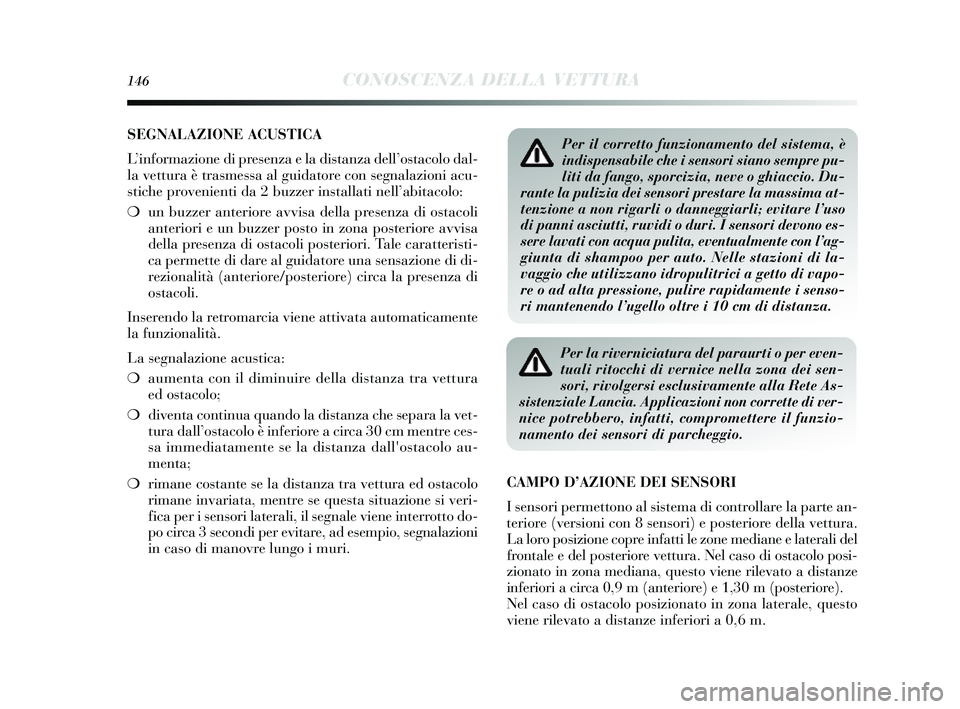

146CONOSCENZA DELLA VETTURA
SEGNALAZIONE ACUSTICA
L ’informazione di pres enza e la distanza dell’ostacolo dal-
la vettura è tra smessa al guidatore con segnalazioni acu-
s tiche provenienti da 2 buzzer in stallati nell’ abitacolo:
❍ un buzzer anteriore avvisa della presenza di ostacoli
anteriori e un buzzer po sto in zona pos teriore avvisa
della pres enza di os tacoli posteriori. Tale caratteris ti-
ca permette di dare al guidatore una sens azione di di-
rezionalità (anteriore/po steriore) circa la pre senza di
o stacoli.
Ins erendo la retromarcia viene attivata automaticamente
la funzionalità.
La segnalazione acu stica:
❍ aumenta con il diminuire della di stanza tra vettura
ed os tacolo;
❍ diventa continua quando la di stanza che s epara la vet-
tura dall’ ostacolo è inferiore a circa 30 cm mentre ce s-
s a immediatamente s e la distanza dall'os tacolo au-
menta;
❍ rimane co stante se la dis tanza tra vettura ed o stacolo
rimane invariata, mentr

e se ques ta situazione si veri-
fica per i s ensori laterali, il s egnale viene interrotto do-
po circa 3 s econdi per evitare, ad es empio, segnalazioni
in cas o di manovre lungo i muri.
Per il corretto funzionamento del sistema, è
indispensabile che i sensori siano sempre pu-
liti da fango, sporcizia, neve o ghiaccio. Du-
rante la pulizia dei sensori prestare la massima at-
tenzione a non rigarli o danneggiarli; evitare l’uso
di panni asciutti, ruvidi o duri. I sensori devono es-
sere lavati con acqua pulita, eventualmente con l’ag-
giunta di shampoo per auto. Nelle stazioni di la-
vaggio che utilizzano idropulitrici a getto di vapo-
re o ad alta pressione, pulire rapidamente i senso-
ri mantenendo l’ugello oltre i 10 cm di distanza.
Per la riverniciatura del paraurti o per even-
tuali ritocchi di vernice nella zona dei sen-
sori, rivolgersi esclusivamente alla Rete As-
sistenziale Lancia. Applicazioni non corrette di ver-
nice potrebbero, infatti, compromettere il funzio-
namento dei sensori di parcheggio.
CAMPO D’AZIONE DEI SENSORI
I sens ori permettono al sis tema di controllare la parte an-
teriore (vers ioni con 8 sens ori) e pos teriore della vettura.
La loro pos izione copre infatti le zone mediane e laterali del
frontale e del pos teriore vettura. Nel cas o di ostacolo pos i-
zionato in zona mediana, que sto viene rilevato a di stanze
inferiori a circa 0,9 m (anteriore) e 1,30 m (po steriore).
Nel cas o di ostacolo pos izionato in zona laterale, ques to
viene rilevato a di stanze inferiori a 0,6 m.
001-154 Delta I 2ed 27/01/14 10.20 Pagina 146

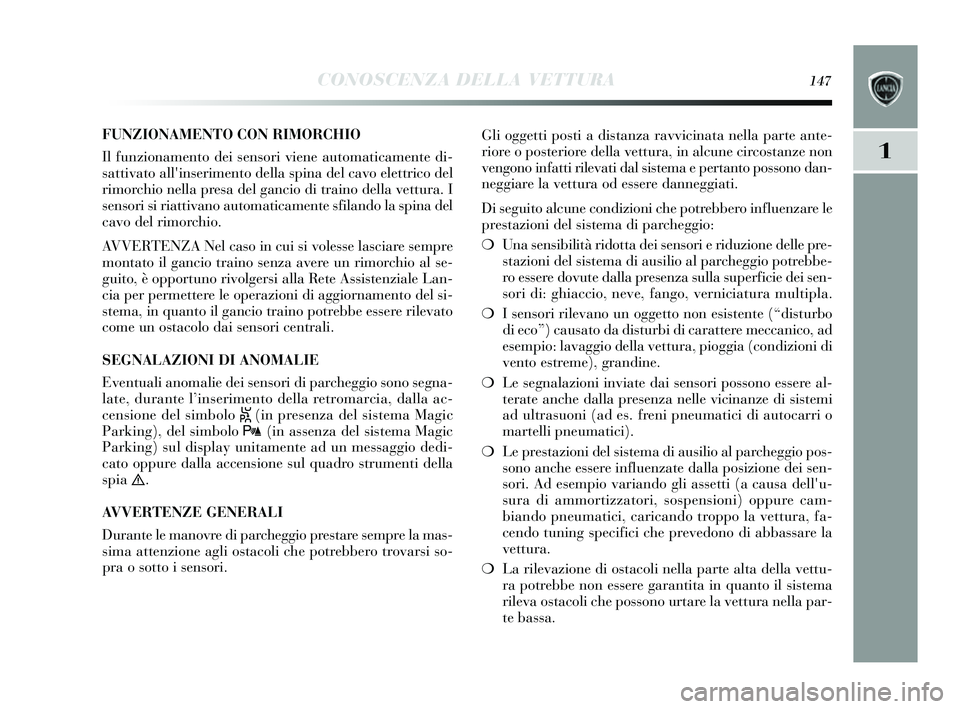

CONOSCENZA DELLA VETTURA147
1
FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sens ori viene automaticamente di-
s attivato all'ins erimento della s pina del cavo elettrico del
rimorchio nella pre sa del gancio di traino della vettura. I
s ens ori si riattivano automaticamente sfilando la s pina del
cavo del rimorchio.
AVVERTENZA Nel cas o in cui si volesse las ciare sempre
montato il gancio traino s enza avere un rimorchio al s e-
guito, è opportuno rivolger si alla Rete A ssistenziale Lan-
cia per permettere le operazioni di aggiornamento del si-
s tema, in quanto il gancio traino potrebbe e ssere rilevato
come un o stacolo dai sens ori centrali.
SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sens ori di parcheggio sono segna-
late, durante l’ inserimento della retromarcia, dalla ac-
cens ione del s imbolo
S(in presenza del s is tema Magic
Parking), del simbolo
t(in assenza del sistema Magic
Parking) sul dis play unitamente ad un messaggio dedi-
cato oppure dalla accens ione sul quadro s trumenti della
s pia
è.
AVVERTENZE GENERALI
Durante le manovre di parcheggio pres tare sempre la mas -
s ima attenzione agli o stacoli che potrebbero trovar si so-
pra o s otto i sensori. Gli oggetti pos
ti a distanza ravvicinata nella parte ante-
riore o pos teriore della vettura, in alcune circo stanze non
vengono infatti rilevati dal sis tema e pertanto po ssono dan-
neggiare la vettura od e ssere danneggiati.
Di seguito alcune condizioni che potrebbero influenzare le
pres tazioni del s is tema di parcheggio:
❍ Una sens ibilità ridotta dei s ensori e riduzione delle pre-
s tazioni del s is tema di aus ilio al parcheggio potrebbe-
ro e ssere dovute dalla pre senza sulla superficie dei s en-
s ori di: ghiaccio, neve, fango, verniciatura multipla.
❍ I sens ori rilevano un oggetto non e sis tente (“dis turbo
di eco”) caus ato da disturbi di caratter

e meccanico, ad
e sempio: lavaggio della vettura, pioggia (condizioni di
vento es treme), grandine.
❍ Le segnalazioni inviate dai sens ori possono essere al-
terate anche dalla pres enza nelle vicinanze di sis temi
ad ultras uoni (ad es . freni pneumatici di autocarri o
martelli pneumatici).
❍ Le pres tazioni del s is tema di aus ilio al parcheggio pos -
s ono anche e ssere influenzate dalla po sizione dei s en-
s ori. Ad es empio variando gli assetti (a cau sa dell'u-
s ura di ammortizzatori, s ospens ioni) oppure cam-
biando pneumatici, caricando troppo la vettura, fa-
cendo tuning s pecifici che prevedono di abbassare la
vettura.
❍ La rilevazione di o stacoli nella parte alta della vettu-
ra potr

ebbe non essere garantita in quanto il s is tema
rileva os tacoli che possono urtare la vettura nella par-
te bassa.
001-154 Delta I 2ed 27/01/14 10.20 Pagina 147

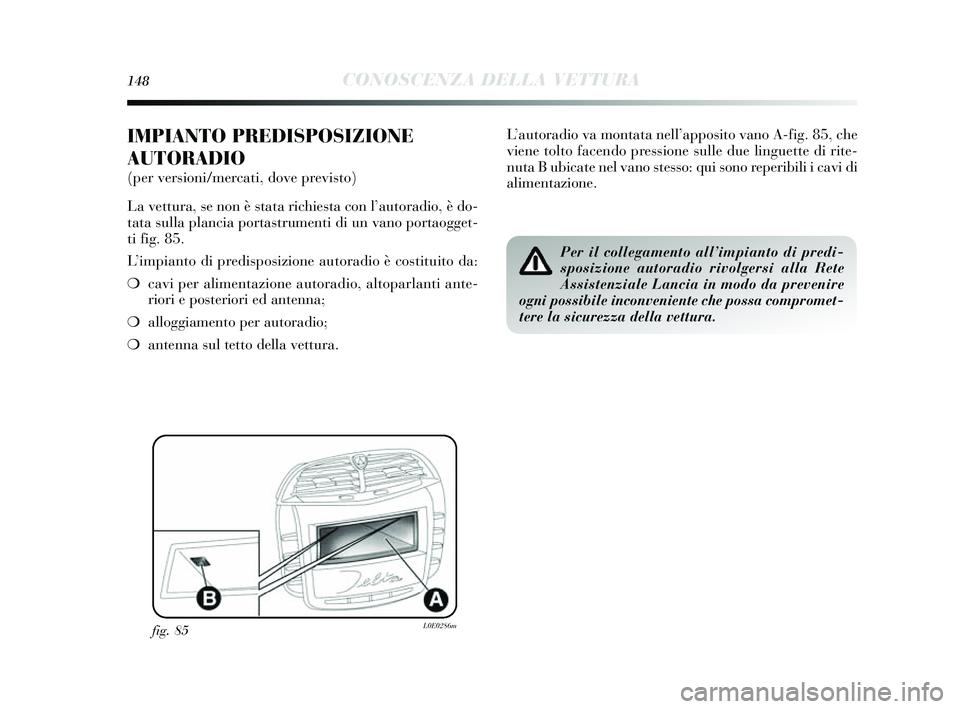

148CONOSCENZA DELLA VETTURA
IMPIANTO PREDISPOSIZIONE
AUTORADIO
(per versioni/mercati, dove previsto)
La vettura, se non è stata richie sta con l ’autoradio, è do-
tata sulla plancia porta strumenti di un vano portaogget-
ti fig. 85.
L ’impianto di predis posizione autoradio è co stituito da:
❍ cavi per alimentazione autoradio, altoparlanti ante-
riori e pos teriori ed antenna;
❍ alloggiamento per autoradio;
❍ antenna sul tetto della vettura.
fig. 85L0E0286m
L ’autoradio va montata nell ’appos ito vano A-fig. 85, che
viene tolto facendo pressione sulle due linguette di rite-
nuta B ubicate nel vano s tesso: qui sono reperibili i cavi di
alimentazione.
Per il collegamento all’impianto di predi-
sposizione autoradio rivolgersi alla Rete
Assistenziale Lancia in modo da prevenire
ogni possibile inconveniente che possa compromet-
tere la sicurezza della vettura.
001-154 Delta I 2ed 27/01/14 10.21 Pagina 148
