4
IM NOTFALL209

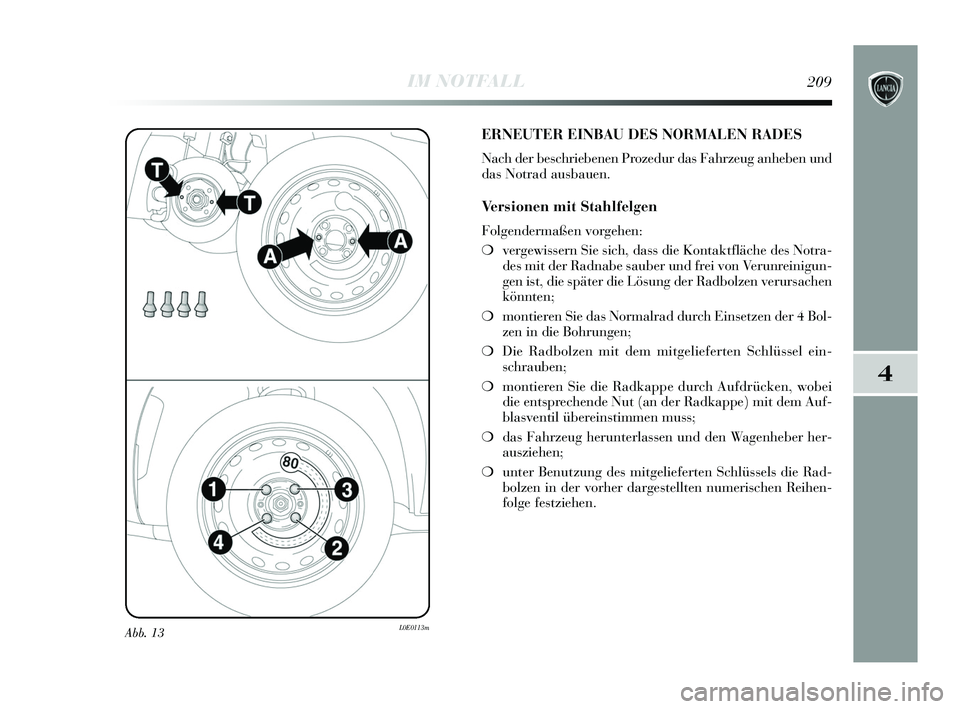

Abb. 13L0E0113m
ERNEUTER EINBAU DES NORMALEN RADES
Nach der beschriebenen Prozedur das Fahrzeug anheben und
das Notrad ausbauen.
Versionen mit Stahlfelgen
Folgendermaßen vorgehen:
❍vergewissern Sie sich, dass die Kontaktfläche des Notra-
des mit der Radnabe sauber und frei von Verunreinigun-
gen ist, die später die Lösung der Radbolzen verursachen
könnten;
❍ montieren Sie das Normalrad durch Einsetzen der 4 Bol-
zen in die Bohrungen;
❍ Die Radbolzen mit dem mitgelieferten Schlüssel ein-
schrauben;
❍ montieren Sie die Radkappe durch Aufdrücken, wobei
die entsprechende Nut (an der Radkappe) mit dem Auf-
blasventil übereinstimmen muss;
❍ das Fahrzeug herunterlassen und den Wagenheber her-
ausziehen;
❍ unter Benutzung des mitgelieferten Schlüssels die Rad-
bolzen in der vorher dargestellten numerischen Reihen-
folge festziehen.
195-232 Delta DE 1ed 03/03/14 16.30 Pagina 209

210IM NOTFALL

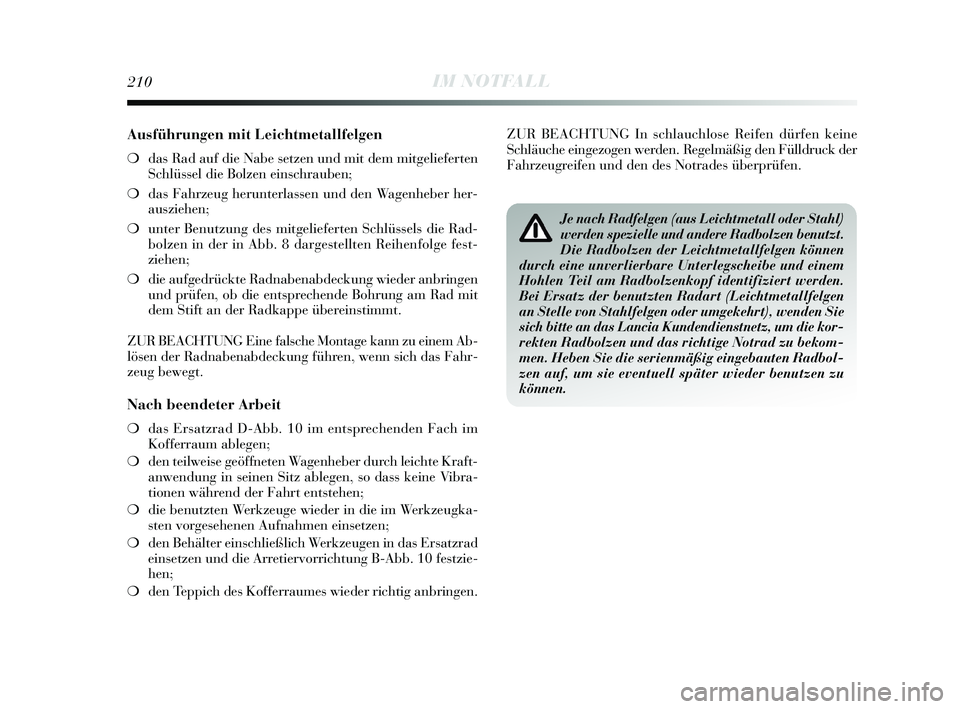

Ausführungen mit Leichtmetallfelgen
❍das Rad auf die Nabe setzen und mit dem mitgelieferten
Schlüssel die Bolzen einschrauben;
❍ das Fahrzeug herunterlassen und den Wagenheber her-
ausziehen;
❍ unter Benutzung des mitgelieferten Schlüssels die Rad-
bolzen in der in Abb. 8 dargestellten Reihenfolge fest-
ziehen;
❍ die aufgedrückte Radnabenabdeckung wieder anbringen
und prüfen, ob die entsprechende Bohrung am Rad mit
dem Stift an der Radkappe übereinstimmt.
ZUR BEACHTUNG Eine falsche Montage kann zu einem Ab-
lösen der Radnabenabdeckung führen, wenn sich das Fahr-
zeug bewegt.
Nach beendeter Arbeit
❍ das Ersatzrad D-Abb. 10 im entsprechenden Fach im
Kofferraum ablegen;
❍ den teilweise geöffneten Wagenheber durch leichte Kraft-
anwendung in seinen Sitz ablegen, so dass keine Vibra-
tionen während der Fahrt entstehen;
❍ die benutzten Werkzeuge wieder in die im Werkzeugka-
sten vorgesehenen Aufnahmen einsetzen;
❍ den Behälter einschließlich Werkzeugen in das Ersatzrad
einsetzen und die Arretiervorrichtung B-Abb. 10 festzie-
hen;
❍ den Teppich des Kofferraumes wieder richtig anbringen. ZUR BEACHTUNG In schlauchlose Reifen dürfen keine
Schläuche eingezogen werden. Regelmäßig den Fülldruck der
Fahrzeugreifen und den des Notrades überprüfen.
Je nach Radfelgen (aus Leichtmetall oder Stahl)
werden spezielle und andere Radbolzen benutzt.
Die Radbolzen der Leichtmetallfelgen können
durch eine unverlierbare Unterlegscheibe und einem
Hohlen Teil am Radbolzenkopf identifiziert werden.
Bei Ersatz der benutzten Radart (Leichtmetallfelgen
an Stelle von Stahlfelgen oder umgekehrt), wenden Sie
sich bitte an das Lancia Kundendienstnetz, um die kor-
rekten Radbolzen und das richtige Notrad zu bekom-
men. Heben Sie die serienmäßig eingebauten Radbol-
zen auf, um sie eventuell später wieder benutzen zu
können.
195-232 Delta DE 1ed 03/03/14 16.30 Pagina 210

4
IM NOTFALL211

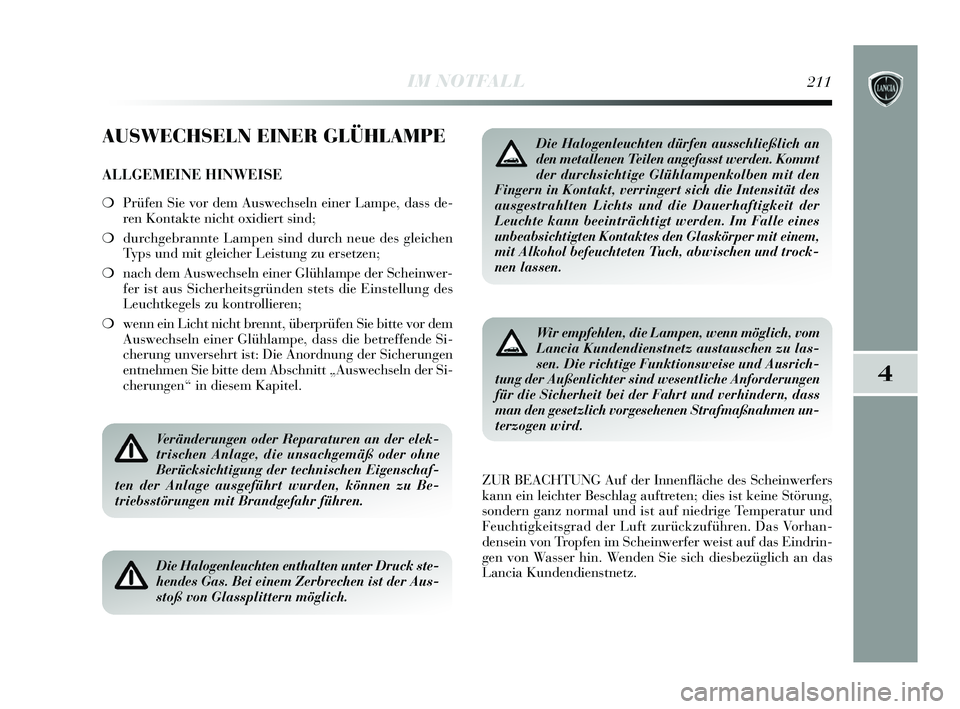

AUSWECHSELN EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
❍Prüfen Sie vor dem Auswechseln einer Lampe, dass de-
ren Kontakte nicht oxidiert sind;
❍ durchgebrannte Lampen sind durch neue des gleichen
Typs und mit gleicher Leistung zu ersetzen;
❍ nach dem Auswechseln einer Glühlampe der Scheinwer-
fer ist aus Sicherheitsgründen stets die Einstellung des
Leuchtkegels zu kontrollieren;
❍ wenn ein Licht nicht brennt, überprüfen Sie bitte vor dem
Auswechseln einer Glühlampe, dass die betreffende Si-
cherung unversehrt ist: Die Anordnung der Sicherungen
entnehmen Sie bitte dem Abschnitt „Auswechseln der Si-
cherungen“ in diesem Kapitel.
ZUR BEACHTUNG Auf der Innenfläche des Scheinwerfers
kann ein leichter Beschlag auftreten; dies ist keine Störung,
sondern ganz normal und ist auf niedrige Temperatur und
Feuchtigkeitsgrad der Luft zurückzuführen. Das Vorhan-
densein von Tropfen im Scheinwerfer weist auf das Eindrin-
gen von Wasser hin. Wenden Sie sich diesbezüglich an das
Lancia Kundendienstnetz.
Veränderungen oder Reparaturen an der elek-
trischen Anlage, die unsachgemäß oder ohne
Berücksichtigung der technischen Eigenschaf-
ten der Anlage ausgeführt wurden, können zu Be-
triebsstörungen mit Brandgefahr führen.
Die Halogenleuchten enthalten unter Druck ste-
hendes Gas. Bei einem Zerbrechen ist der Aus-
stoß von Glassplittern möglich.
Die Halogenleuchten dürfen ausschließlich an
den metallenen Teilen angefasst werden. Kommt
der durchsichtige Glühlampenkolben mit den
Fingern in Kontakt, verringert sich die Intensität des
ausgestrahlten Lichts und die Dauerhaftigkeit der
Leuchte kann beeinträchtigt werden. Im Falle eines
unbeabsichtigten Kontaktes den Glaskörper mit einem,
mit Alkohol befeuchteten Tuch, abwischen und trock-
nen lassen.
Wir empfehlen, die Lampen, wenn möglich, vom
Lancia Kundendienstnetz austauschen zu las-
sen. Die richtige Funktionsweise und Ausrich-
tung der Außenlichter sind wesentliche Anforderungen
für die Sicherheit bei der Fahrt und verhindern, dass
man den gesetzlich vorgesehenen Strafmaßnahmen un-
terzogen wird.
195-232 Delta DE 1ed 03/03/14 16.30 Pagina 211

212IM NOTFALL
ZUR BEACHTUNG Bei kaltem oder feuchten Klima oder
nach starkem Regen oder nach dem Waschen kann die Ober-
fläche der Scheinwerfer beschlagen und/oder Kondenswas-
ser auf der Innenseite bilden. Dies ist ein natürliches Ereig-
nis, das auf dem Temperatur- und Feuchtigkeitsunterschied
zwischen der Innen- und Außenseite der Scheibe beruht. Dies
ist kein Defekt und beeinträchtigt auch nicht die normale
Funktion der Beleuchtungsvorrichtungen. Der Beschlag wird
schnell, beginnend in der Mitte des Scheinwerfers in Rich-
tung Randbereiche, nach dem Einschalten der Lichter ver-
schwinden.
LAMPENARTEN Abb. 14
Im Fahrzeug sind verschiedene Glühlampenarten installiert:
A. Glaslampen: sie werden eingedrückt. Um sie herauszu-ziehen, muss daran gezogen werden.
B. Glühlampen mit Bajonettsockel: zum Herausnehmen aus der Halterung kann der Lampenkolben nach Druck dar-
auf gegen den Uhrzeigersinn gedreht werden, dann her-
ausnehmen.
C. Zylinderförmige Lampen: um sie zu entnehmen, müs- sen sie von den zugehörigen Kontakten gelöst werden.
D.-E. Halogenlampen: zum Entnehmen muss die Spannfe- der aus ihrem Sitz gedrückt werden.
fig. 14L0E0084m
195-232 Delta DE 1ed 03/03/14 16.30 Pagina 212

4
IM NOTFALL213
LED
LED
D1S(*) / H7 H1(*) / H7 PY 24W LED
WY5W LED
LED
W5W H11
W16W
W16W 5L/5K
12V 5W
12V 5W
W5W–
–
D
D B–
A –
–
C
E B
B –
C
C
A –
–
55W
55W
24W –
5W –
–
5W
55W
16W
16W –
5W
5W
5W

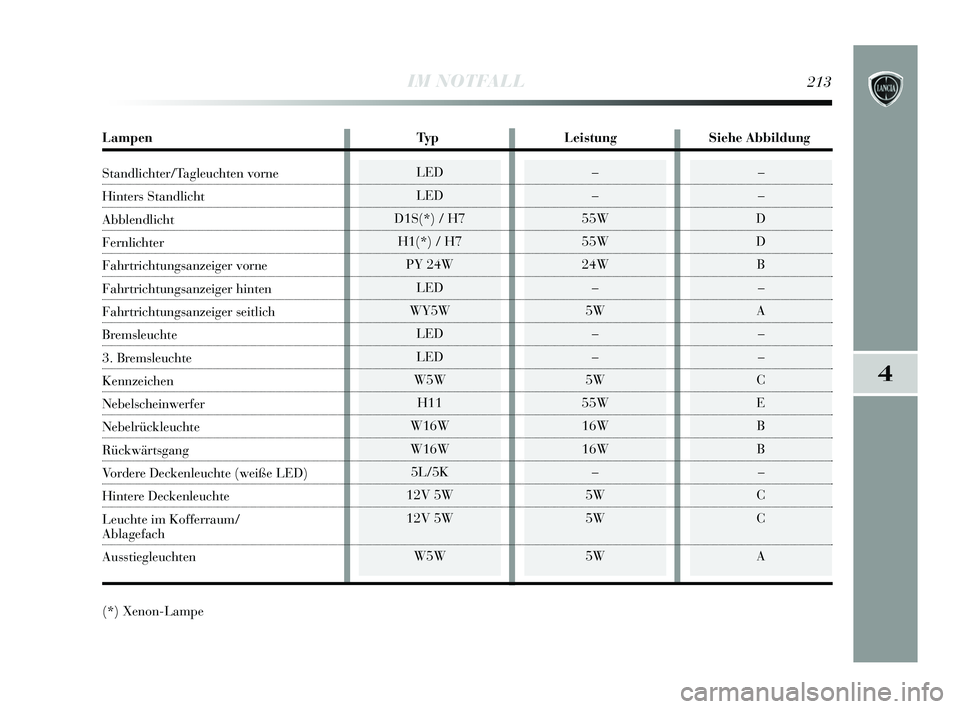

Lampen TypLeistungSiehe Abbildung
Standlichter/Tagleuchten vorne
Hinters Standlicht
Abblendlicht
Fernlichter
Fahrtrichtungsanzeiger vorne
Fahrtrichtungsanzeiger hinten
Fahrtrichtungsanzeiger seitlich
Bremsleuchte
3. Bremsleuchte
Kennzeichen
Nebelscheinwerfer
Nebelrückleuchte
Rückwärtsgang
Vordere Deckenleuchte (weiße LED)
Hintere Deckenleuchte
Leuchte im Kofferraum/
Ablagefach
Ausstiegleuchten
(*) Xenon-Lampe
195-232 Delta DE 1ed 03/03/14 16.30 Pagina 213

214IM NOTFALL

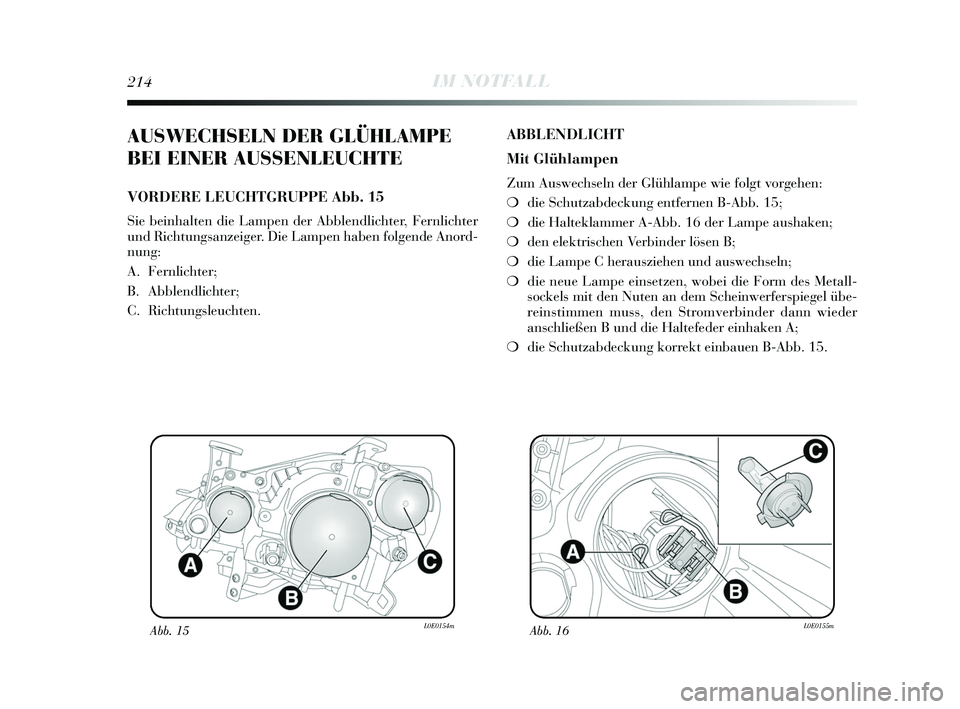

AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
VORDERE LEUCHTGRUPPE Abb. 15
Sie beinhalten die Lampen der Abblendlichter, Fernlichter
und Richtungsanzeiger. Die Lampen haben folgende Anord-
nung:
A. Fernlichter;
B. Abblendlichter;
C. Richtungsleuchten.
ABBLENDLICHT
Mit Glühlampen
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍die Schutzabdeckung entfernen B-Abb. 15;
❍ die Halteklammer A-Abb. 16 der Lampe aushaken;
❍ den elektrischen Verbinder lösen B;
❍ die Lampe C herausziehen und auswechseln;
❍ die neue Lampe einsetzen, wobei die Form des Metall-
sockels mit den Nuten an dem Scheinwerferspiegel übe-
reinstimmen muss, den Stromverbinder dann wieder
anschließen B und die Haltefeder einhaken A;
❍ die Schutzabdeckung korrekt einbauen B-Abb. 15.
Abb. 15L0E0154mAbb. 16L0E0155m
195-232 Delta DE 1ed 03/03/14 16.31 Pagina 214

4
IM NOTFALL215

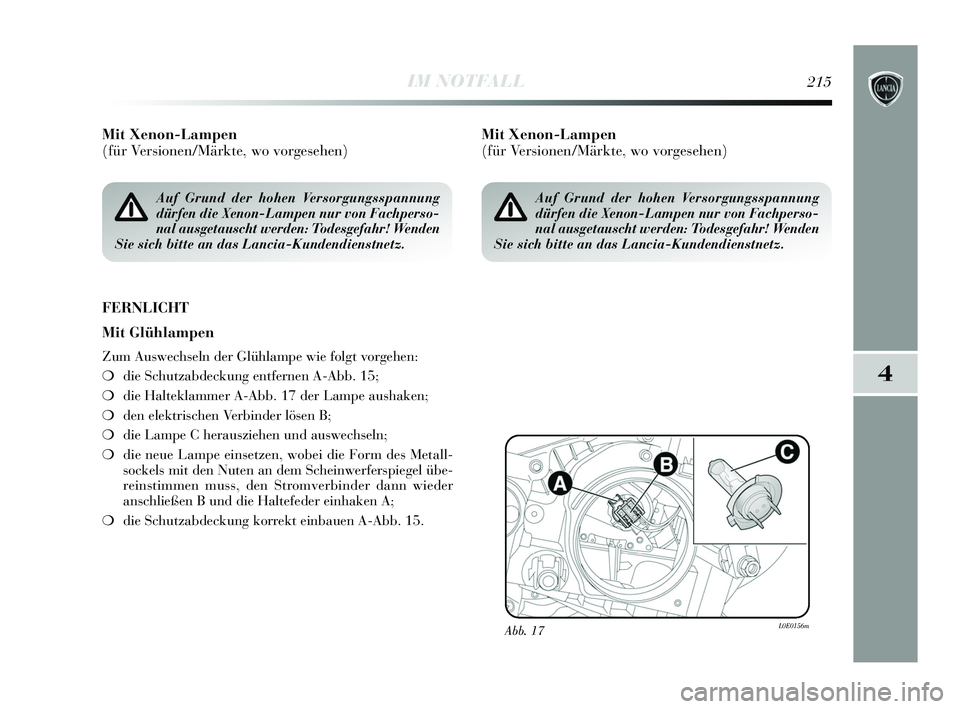

Mit Xenon-Lampen
(für Versionen/Märkte, wo vorgesehen)
FERNLICHT
Mit Glühlampen
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍die Schutzabdeckung entfernen A-Abb. 15;
❍ die Halteklammer A-Abb. 17 der Lampe aushaken;
❍ den elektrischen Verbinder lösen B;
❍ die Lampe C herausziehen und auswechseln;
❍ die neue Lampe einsetzen, wobei die Form des Metall-
sockels mit den Nuten an dem Scheinwerferspiegel übe-
reinstimmen muss, den Stromverbinder dann wieder
anschließen B und die Haltefeder einhaken A;
❍ die Schutzabdeckung korrekt einbauen A-Abb. 15.
Abb. 17L0E0156m
Auf Grund der hohen Versorgungsspannung
dürfen die Xenon-Lampen nur von Fachperso-
nal ausgetauscht werden: Todesgefahr! Wenden
Sie sich bitte an das Lancia-Kundendienstnetz.
Mit Xenon-Lampen
(für Versionen/Märkte, wo vorgesehen)
Auf Grund der hohen Versorgungsspannung
dürfen die Xenon-Lampen nur von Fachperso-
nal ausgetauscht werden: Todesgefahr! Wenden
Sie sich bitte an das Lancia-Kundendienstnetz.
195-232 Delta DE 1ed 03/03/14 16.31 Pagina 215

216IM NOTFALL

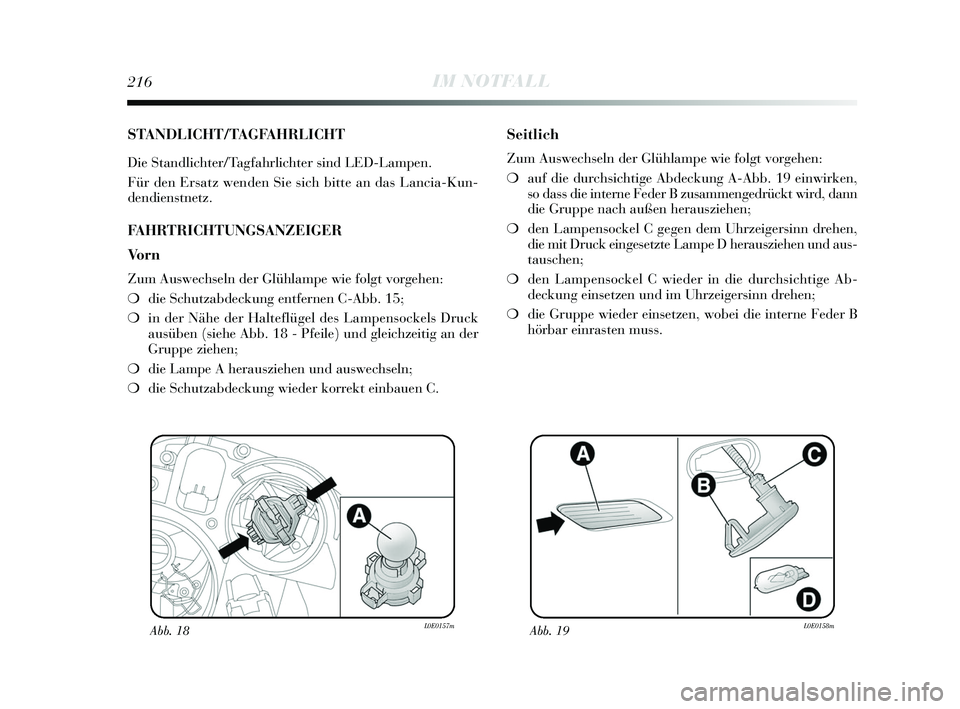

STANDLICHT/TAGFAHRLICHT
Die Standlichter/Tagfahrlichter sind LED-Lampen.
Für den Ersatz wenden Sie sich bitte an das Lancia-Kun-
dendienstnetz.
FAHRTRICHTUNGSANZEIGER
Vorn
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍die Schutzabdeckung entfernen C-Abb. 15;
❍ in der Nähe der Halteflügel des Lampensockels Druck
ausüben (siehe Abb. 18 - Pfeile) und gleichzeitig an der
Gruppe ziehen;
❍ die Lampe A herausziehen und auswechseln;
❍ die Schutzabdeckung wieder korrekt einbauen C.
Seitlich
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍ auf die durchsichtige Abdeckung A-Abb. 19 einwirken,
so dass die interne Feder B zusammengedrückt wird, dann
die Gruppe nach außen herausziehen;
❍ den Lampensockel C gegen dem Uhrzeigersinn drehen,
die mit Druck eingesetzte Lampe D herausziehen und aus-
tauschen;
❍ den Lampensockel C wieder in die durchsichtige Ab-
deckung einsetzen und im Uhrzeigersinn drehen;
❍ die Gruppe wieder einsetzen, wobei die interne Feder B
hörbar einrasten muss.
Abb. 18L0E0157mAbb. 19L0E0158m
195-232 Delta DE 1ed 03/03/14 16.31 Pagina 216

4
IM NOTFALL217

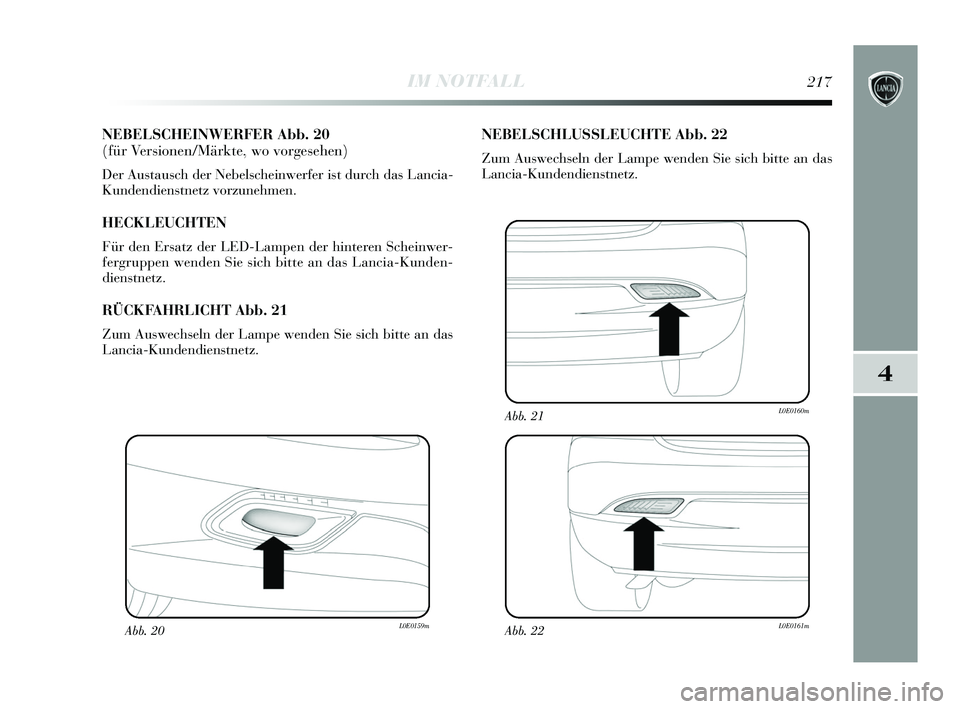

NEBELSCHEINWERFER Abb. 20
(für Versionen/Märkte, wo vorgesehen)
Der Austausch der Nebelscheinwerfer ist durch das Lancia-
Kundendienstnetz vorzunehmen.
HECKLEUCHTEN
Für den Ersatz der LED-Lampen der hinteren Scheinwer-
fergruppen wenden Sie sich bitte an das Lancia-Kunden-
dienstnetz.
RÜCKFAHRLICHT Abb. 21
Zum Auswechseln der Lampe wenden Sie sich bitte an das
Lancia-Kundendienstnetz.
NEBELSCHLUSSLEUCHTE Abb. 22
Zum Auswechseln der Lampe wenden Sie sich bitte an das
Lancia-Kundendienstnetz.
Abb. 20L0E0159mAbb. 22L0E0161m
Abb. 21L0E0160m
195-232 Delta DE 1ed 03/03/14 16.31 Pagina 217

218IM NOTFALL

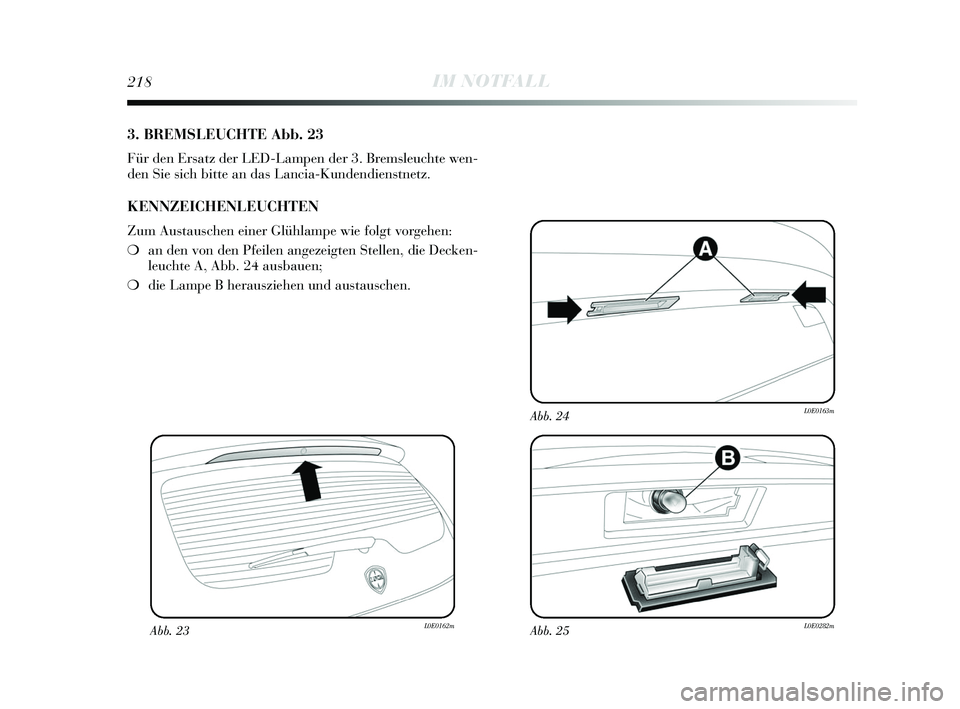

3. BREMSLEUCHTE Abb. 23
Für den Ersatz der LED-Lampen der 3. Bremsleuchte wen-
den Sie sich bitte an das Lancia-Kundendienstnetz.
KENNZEICHENLEUCHTEN
Zum Austauschen einer Glühlampe wie folgt vorgehen:
❍an den von den Pfeilen angezeigten Stellen, die Decken-
leuchte A, Abb. 24 ausbauen;
❍ die Lampe B herausziehen und austauschen.
Abb. 23L0E0162mAbb. 25L0E0282m
Abb. 24L0E0163m
