Evitare che il liquido per
servosterzo vada a contatto
con le parti calde del mo-
tore: è infiammabile.
220

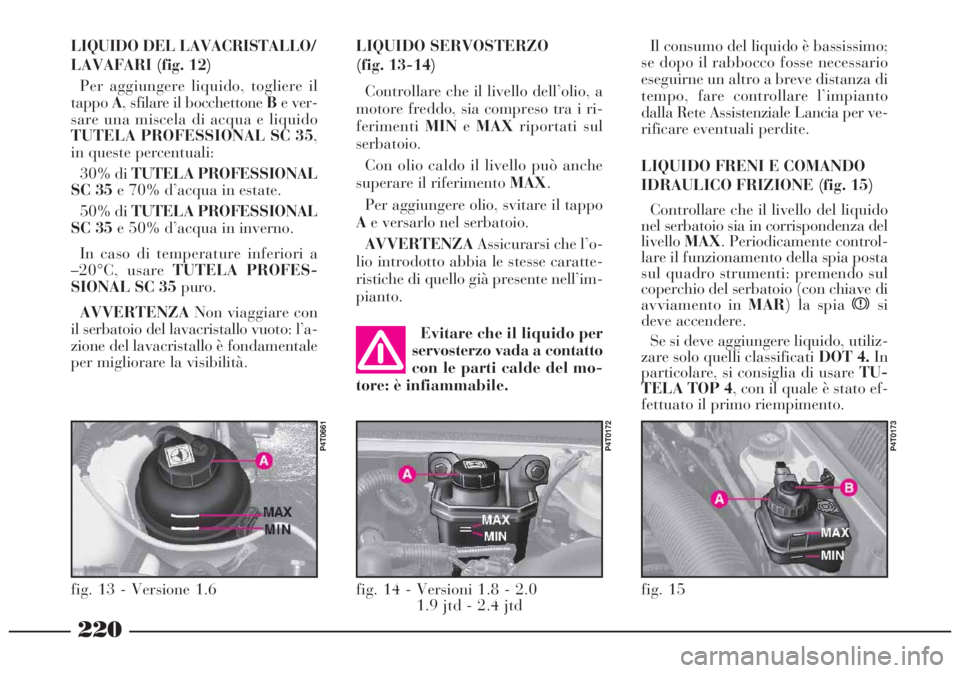

LIQUIDO DEL LAVACRISTALLO/
LAVAFARI (fig. 12)
Per aggiungere liquido, togliere il
tappoA, sfilare il bocchettoneBe ver-
sare una miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35,
in queste percentuali:
30% di TUTELA PROFESSIONAL
SC 35e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL
SC 35e 50% d’acqua in inverno.
In caso di temperature inferiori a
–20°C, usare TUTELA PROFES-
SIONAL SC 35puro.
AVVERTENZANon viaggiare con
il serbatoio del lavacristallo vuoto: l’a-
zione del lavacristallo è fondamentale
per migliorare la visibilità.LIQUIDO SERVOSTERZO
(fig. 13-14)
Controllare che il livello dell’olio, a
motore freddo, sia compreso tra i ri-
ferimentiMINeMAXriportati sul
serbatoio.
Con olio caldo il livello può anche
superare il riferimentoMAX.
Per aggiungere olio, svitare il tappo
Ae versarlo nel serbatoio.
AVVERTENZAAssicurarsi che l’o-
lio introdotto abbia le stesse caratte-
ristiche di quello già presente nell’im-
pianto.Il consumo del liquido è bassissimo;
se dopo il rabbocco fosse necessario
eseguirne un altro a breve distanza di
tempo, fare controllare l’impianto
dalla Rete Assistenziale Lancia per ve-
rificare eventuali perdite.
LIQUIDO FRENI E COMANDO
IDRAULICO FRIZIONE (fig. 15)
Controllare che il livello del liquido
nel serbatoio sia in corrispondenza del
livelloMAX. Periodicamente control-
lare il funzionamento della spia posta
sul quadro strumenti: premendo sul
coperchio del serbatoio (con chiave di
avviamento in MAR) la spia xsi
deve accendere.
Se si deve aggiungere liquido, utiliz-
zare solo quelli classificati DOT 4.In
particolare, si consiglia di usare TU-
TELA TOP 4, con il quale è stato ef-
fettuato il primo riempimento.
fig. 14 - Versioni 1.8 - 2.0
1.9 jtd - 2.4 jtd
P4T0172
fig. 13 - Versione 1.6
P4T0661
fig. 15
P4T0173

221
Evitare che il liquido per
freni, altamente corrosivo,
vada a contatto con le parti
verniciate. Se dovesse succedere,
lavare immediatamente con acqua.Svitare il tappo Atenendo fermo il
sensoreB.
Il livello del liquido nel serbatoio non
deve superare il riferimento MAX.
AVVERTENZAIl liquido freni è
igroscopico (cioè assorbe l’umidità).
Per questo, se la vettura viene usata
prevalentemente in zone ad alta per-
centuale di umidità atmosferica, il li-
quido deve essere sostituito più spesso
di quanto indicato dal piano di Ma-
nutenzione Programmata.
La descrizione della pro-
cedura per la sostituzione
del filtro è riportata unica-
mente a titolo informativo. Per l’e-
secuzione di questa operazione si
raccomanda di rivolgersi alla Rete
Assistenziale Lancia.
L’operazione di sostituzione del
filtro, se non eseguita correttamente
e con le dovute precauzioni, può
compromettere la sicurezza di
marcia della vettura.Marciando abitualmente
su terreni polverosi, la so-
stituzione del filtro dovrà
essere effettuata ad intervalli più
brevi di quelli prescritti nel Piano
di Manutenzione Programmata.
Qualunque operazione di
pulizia del filtro può dan-
neggiarlo, arrecando di
conseguenza gravi danni al motore.
Il simbolo π, presente sul
contenitore, identifica i li-
quidi freno di tipo sinte-
tico, distinguendoli da quelli di
tipo minerale. Usare liquidi di tipo
minerale danneggia irrimediabil-
mente le speciali guarnizioni in
gomma dell’impianto di frenatura.
fig. 16
P4T0174

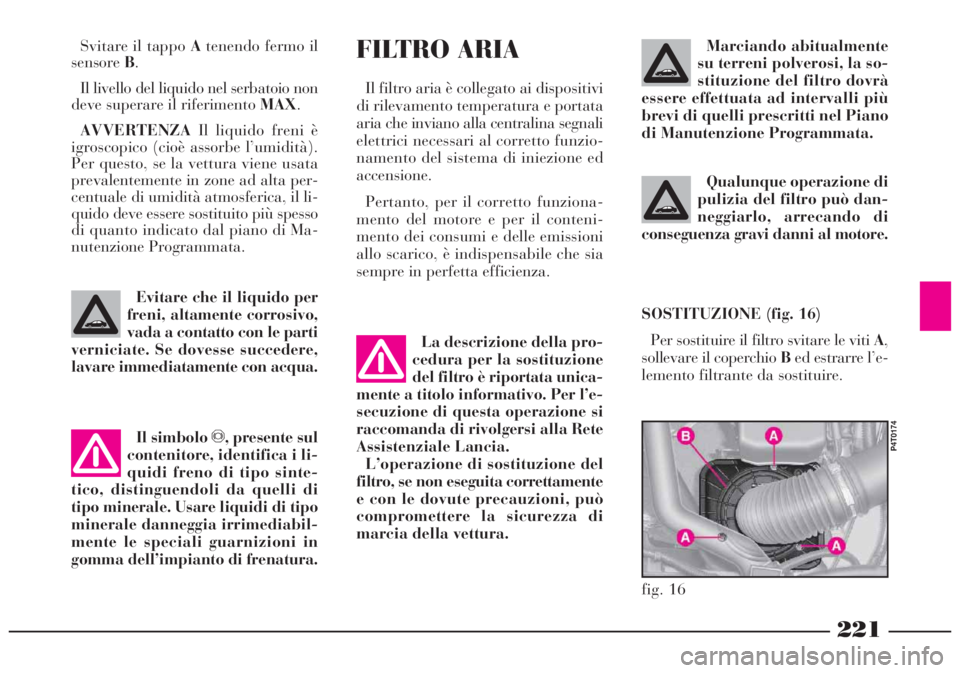

SOSTITUZIONE (fig. 16)
Per sostituire il filtro svitare le viti A,
sollevare il coperchio Bed estrarre l’e-
lemento filtrante da sostituire.
FILTRO ARIA
Il filtro aria è collegato ai dispositivi
di rilevamento temperatura e portata
aria che inviano alla centralina segnali
elettrici necessari al corretto funzio-
namento del sistema di iniezione ed
accensione.
Pertanto, per il corretto funziona-
mento del motore e per il conteni-
mento dei consumi e delle emissioni
allo scarico, è indispensabile che sia
sempre in perfetta efficienza.

222
fig. 18
P4T0662
La presenza di acqua nel
circuito di alimentazione,
può arrecare gravi danni a
tutto il sistema d’iniezione e cau-
sare irregolarità nel funziona-
mento del motore. Nel caso la spia
csi accenda rivolgersi al più pre-
sto alla Rete Assistenziale Lancia
per l’operazione di spurgo.

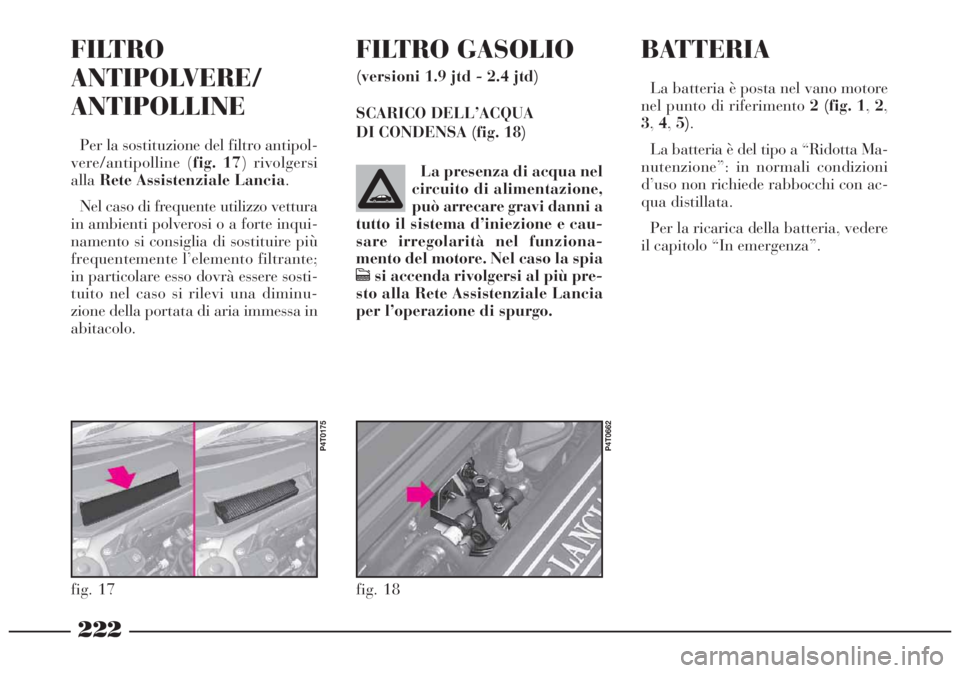

FILTRO
ANTIPOLVERE/
ANTIPOLLINE
Per la sostituzione del filtro antipol-
vere/antipolline (fig. 17) rivolgersi
allaRete Assistenziale Lancia.
Nel caso di frequente utilizzo vettura
in ambienti polverosi o a forte inqui-
namento si consiglia di sostituire più
frequentemente l’elemento filtrante;
in particolare esso dovrà essere sosti-
tuito nel caso si rilevi una diminu-
zione della portata di aria immessa in
abitacolo.
FILTRO GASOLIO
(versioni 1.9 jtd - 2.4 jtd)
SCARICO DELL’ACQUA
DI CONDENSA (fig. 18)
fig. 17
P4T0175
BATTERIA
La batteria è posta nel vano motore
nel punto di riferimento 2 (fig. 1,2,
3,4,5).
La batteria è del tipo a “Ridotta Ma-
nutenzione”: in normali condizioni
d’uso non richiede rabbocchi con ac-
qua distillata.
Per la ricarica della batteria, vedere
il capitolo “In emergenza”.

223
Un montaggio scorretto
di accessori elettrici ed
elettronici può causare

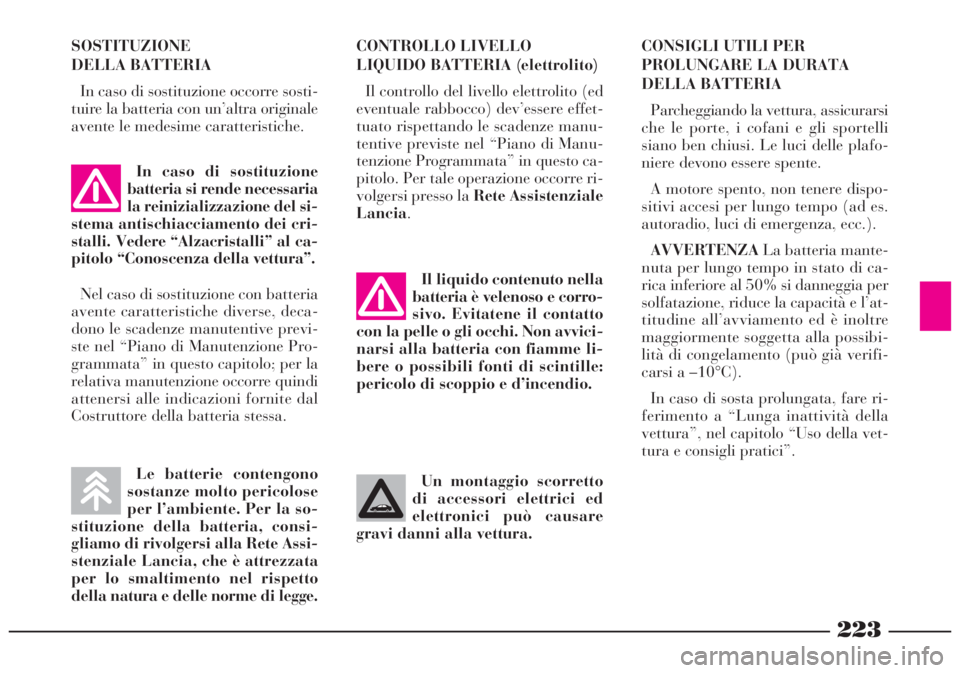

gravi danni alla vettura. SOSTITUZIONE
DELLA BATTERIA
In caso di sostituzione occorre sosti-
tuire la batteria con un’altra originale
avente le medesime caratteristiche.
Le batterie contengono
sostanze molto pericolose
per l’ambiente. Per la so-
stituzione della batteria, consi-
gliamo di rivolgersi alla Rete Assi-
stenziale Lancia, che è attrezzata
per lo smaltimento nel rispetto
della natura e delle norme di legge.Il liquido contenuto nella
batteria è velenoso e corro-
sivo. Evitatene il contatto
con la pelle o gli occhi. Non avvici-
narsi alla batteria con fiamme li-
bere o possibili fonti di scintille:
pericolo di scoppio e d’incendio.
CONSIGLI UTILI PER
PROLUNGARE LA DURATA
DELLA BATTERIA
Parcheggiando la vettura, assicurarsi
che le porte, i cofani e gli sportelli
siano ben chiusi. Le luci delle plafo-
niere devono essere spente.
A motore spento, non tenere dispo-
sitivi accesi per lungo tempo (ad es.
autoradio, luci di emergenza, ecc.).
AVVERTENZALa batteria mante-
nuta per lungo tempo in stato di ca-
rica inferiore al 50% si danneggia per
solfatazione, riduce la capacità e l’at-
titudine all’avviamento ed è inoltre
maggiormente soggetta alla possibi-
lità di congelamento (può già verifi-
carsi a –10°C).
In caso di sosta prolungata, fare ri-
ferimento a “Lunga inattività della
vettura”, nel capitolo “Uso della vet-
tura e consigli pratici”.CONTROLLO LIVELLO
LIQUIDO BATTERIA (elettrolito)
Il controllo del livello elettrolito (ed
eventuale rabbocco) dev’essere effet-
tuato rispettando le scadenze manu-
tentive previste nel “Piano di Manu-
tenzione Programmata” in questo ca-
pitolo. Per tale operazione occorre ri-
volgersi presso la Rete Assistenziale
Lancia. In caso di sostituzione
batteria si rende necessaria
la reinizializzazione del si-
stema antischiacciamento dei cri-
stalli. Vedere “Alzacristalli” al ca-
pitolo “Conoscenza della vettura”.
Nel caso di sostituzione con batteria
avente caratteristiche diverse, deca-
dono le scadenze manutentive previ-
ste nel “Piano di Manutenzione Pro-
grammata” in questo capitolo; per la
relativa manutenzione occorre quindi
attenersi alle indicazioni fornite dal
Costruttore della batteria stessa.

224

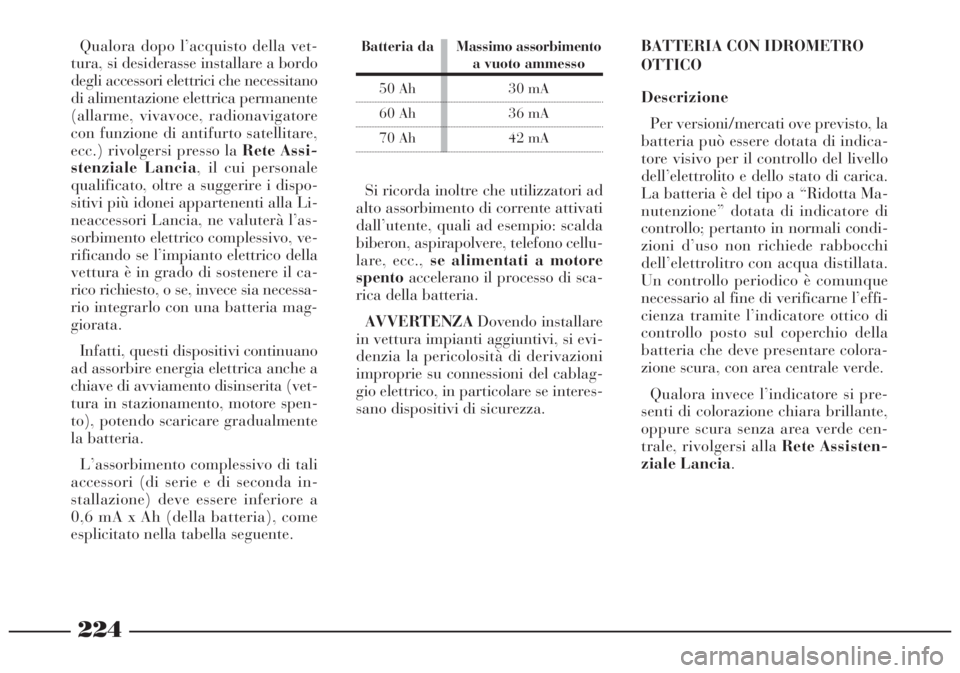

Qualora dopo l’acquisto della vet-
tura, si desiderasse installare a bordo
degli accessori elettrici che necessitano
di alimentazione elettrica permanente
(allarme, vivavoce, radionavigatore
con funzione di antifurto satellitare,
ecc.) rivolgersi presso la Rete Assi-
stenziale Lancia, il cui personale
qualificato, oltre a suggerire i dispo-
sitivi più idonei appartenenti alla Li-
neaccessori Lancia, ne valuterà l’as-
sorbimento elettrico complessivo, ve-
rificando se l’impianto elettrico della
vettura è in grado di sostenere il ca-
rico richiesto, o se, invece sia necessa-
rio integrarlo con una batteria mag-
giorata.
Infatti, questi dispositivi continuano
ad assorbire energia elettrica anche a
chiave di avviamento disinserita (vet-
tura in stazionamento, motore spen-
to), potendo scaricare gradualmente
la batteria.
L’assorbimento complessivo di tali
accessori (di serie e di seconda in-
stallazione) deve essere inferiore a
0,6 mA x Ah (della batteria), come
esplicitato nella tabella seguente.Batteria daMassimo assorbimento
a vuoto ammesso
50 Ah 30 mA
60 Ah 36 mA
70 Ah 42 mA
Si ricorda inoltre che utilizzatori ad
alto assorbimento di corrente attivati
dall’utente, quali ad esempio: scalda
biberon, aspirapolvere, telefono cellu-
lare, ecc., se alimentati a motore
spentoaccelerano il processo di sca-
rica della batteria.
AVVERTENZADovendo installare
in vettura impianti aggiuntivi, si evi-
denzia la pericolosità di derivazioni
improprie su connessioni del cablag-
gio elettrico, in particolare se interes-
sano dispositivi di sicurezza.BATTERIA CON IDROMETRO
OTTICO
Descrizione
Per versioni/mercati ove previsto, la
batteria può essere dotata di indica-
tore visivo per il controllo del livello
dell’elettrolito e dello stato di carica.
La batteria è del tipo a “Ridotta Ma-
nutenzione” dotata di indicatore di
controllo; pertanto in normali condi-
zioni d’uso non richiede rabbocchi
dell’elettrolitro con acqua distillata.
Un controllo periodico è comunque
necessario al fine di verificarne l’effi-
cienza tramite l’indicatore ottico di
controllo posto sul coperchio della
batteria che deve presentare colora-
zione scura, con area centrale verde.
Qualora invece l’indicatore si pre-
senti di colorazione chiara brillante,
oppure scura senza area verde cen-
trale, rivolgersi alla Rete Assisten-
ziale Lancia.

225

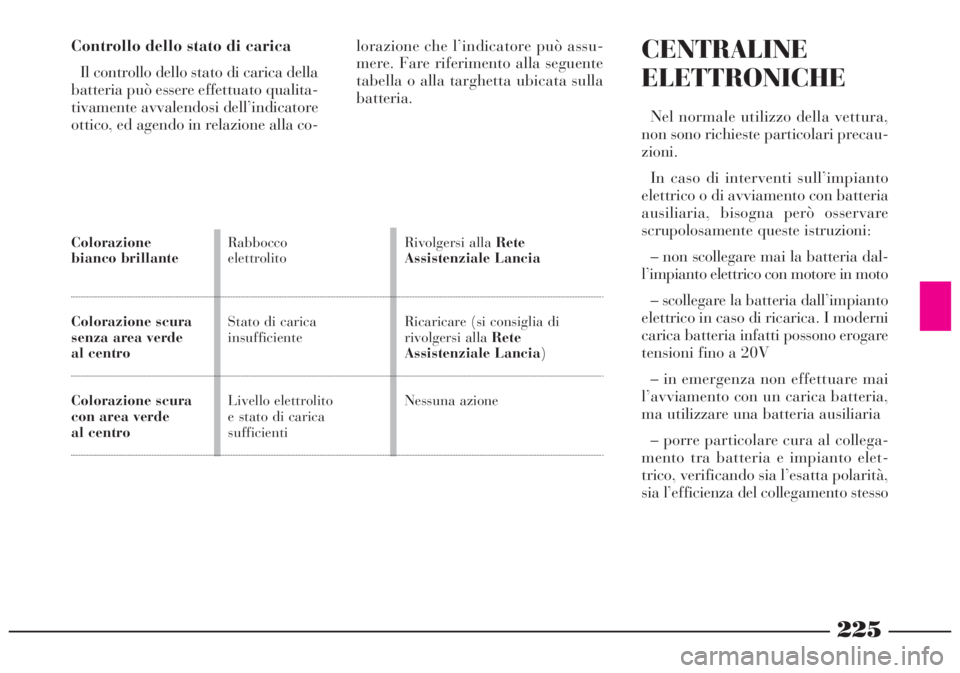

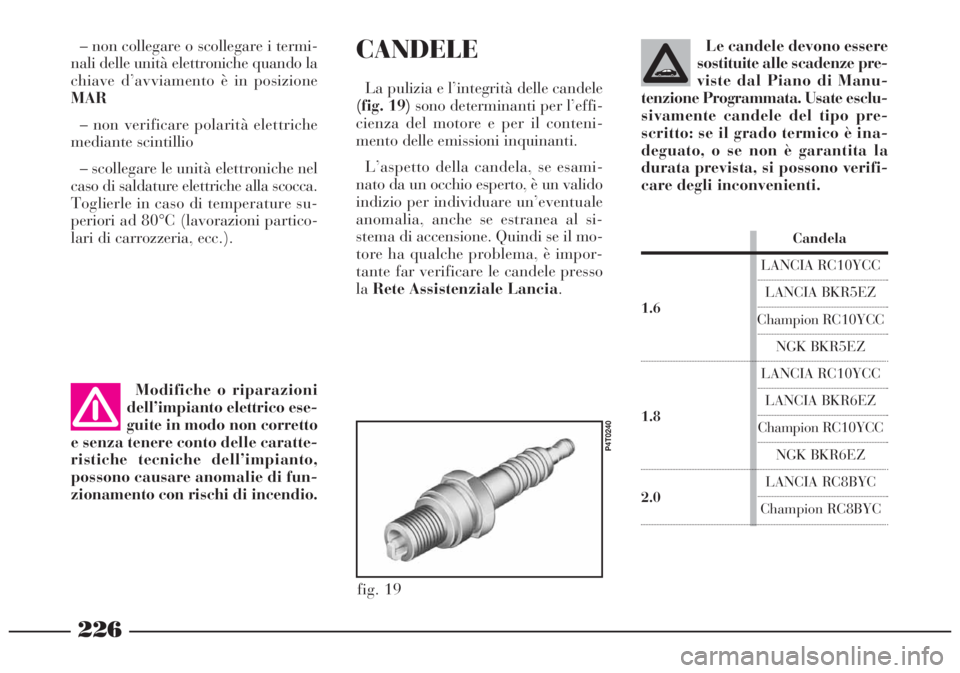

CENTRALINE
ELETTRONICHE
Nel normale utilizzo della vettura,
non sono richieste particolari precau-
zioni.
In caso di interventi sull’impianto
elettrico o di avviamento con batteria
ausiliaria, bisogna però osservare
scrupolosamente queste istruzioni:
– non scollegare mai la batteria dal-
l’impianto elettrico con motore in moto
– scollegare la batteria dall’impianto
elettrico in caso di ricarica. I moderni
carica batteria infatti possono erogare
tensioni fino a 20V
– in emergenza non effettuare mai
l’avviamento con un carica batteria,
ma utilizzare una batteria ausiliaria
– porre particolare cura al collega-
mento tra batteria e impianto elet-
trico, verificando sia l’esatta polarità,
sia l’efficienza del collegamento stesso
Colorazione
bianco brillante
Colorazione scura
senza area verde
al centro
Colorazione scura
con area verde
al centroRabbocco
elettrolito
Stato di carica
insufficiente
Livello elettrolito
e stato di carica
sufficientiRivolgersi alla Rete
Assistenziale Lancia
Ricaricare (si consiglia di
rivolgersi alla Rete
Assistenziale Lancia)
Nessuna azione
Controllo dello stato di carica
Il controllo dello stato di carica della
batteria può essere effettuato qualita-
tivamente avvalendosi dell’indicatore
ottico, ed agendo in relazione alla co-lorazione che l’indicatore può assu-
mere. Fare riferimento alla seguente
tabella o alla targhetta ubicata sulla
batteria.

226
– non collegare o scollegare i termi-
nali delle unità elettroniche quando la
chiave d’avviamento è in posizione
MAR
– non verificare polarità elettriche
mediante scintillio
– scollegare le unità elettroniche nel
caso di saldature elettriche alla scocca.
Toglierle in caso di temperature su-
periori ad 80°C (lavorazioni partico-
lari di carrozzeria, ecc.).CANDELE
La pulizia e l’integrità delle candele
(fig. 19)sono determinanti per l’effi-
cienza del motore e per il conteni-
mento delle emissioni inquinanti.
L’aspetto della candela, se esami-
nato da un occhio esperto, è un valido
indizio per individuare un’eventuale
anomalia, anche se estranea al si-
stema di accensione. Quindi se il mo-
tore ha qualche problema, è impor-
tante far verificare le candele presso
laRete Assistenziale Lancia.
Modifiche o riparazioni
dell’impianto elettrico ese-
guite in modo non corretto
e senza tenere conto delle caratte-
ristiche tecniche dell’impianto,
possono causare anomalie di fun-
zionamento con rischi di incendio.
fig. 19
P4T0240
Le candele devono essere
sostituite alle scadenze pre-
viste dal Piano di Manu-
tenzione Programmata. Usate esclu-
sivamente candele del tipo pre-
scritto: se il grado termico è ina-
deguato, o se non è garantita la
durata prevista, si possono verifi-
care degli inconvenienti.
Candela
LANCIA RC10YCC
1.6LANCIA BKR5EZChampion RC10YCC
NGK BKR5EZ
LANCIA RC10YCC
1.8LANCIA BKR6EZChampion RC10YCC
NGK BKR6EZ
2.0LANCIA RC8BYCChampion RC8BYC

227
AVVERTENZE
Possibilmente, evitate le frenate bru-
sche, le partenze in sgommata, ecc.
Evitare in modo particolare urti vio-
lenti contro marciapiedi, buche stra-
dali od ostacoli di varia natura. La
marcia prolungata su strade dissestate
può danneggiare i pneumatici.
Controllare periodicamente che i
pneumatici non presentino tagli sui
fianchi, rigonfiamenti o irregolare con-
sumo del battistrada. Nel caso, rivol-
gersi alla Rete Assistenziale Lancia.
Evitare di viaggiare in condizioni di
sovraccarico: si possono causare seri
danni a ruote e pneumatici.
Se si fora un pneumatico, fermarsi
immediatamente e sostituirlo, per non
danneggiare il pneumatico stesso, il
cerchio, le sospensioni e lo sterzo.
Il pneumatico invecchia anche se
usato poco. Screpolature nella gomma
del battistrada e dei fianchi sono un
segnale di invecchiamento.
In ogni caso, se i pneumatici sono
montati da più di 6 anni, è necessario A- Pressione normale: battistrada
uniformemente consumato.
B- Pressione insufficiente: batti-
strada particolarmente consumato ai
bordi.
C- Pressione eccessiva: battistrada
particolarmente consumato al centro.
fig. 20
P4T0239
Una pressione troppo
bassa provoca il surriscal-
damento del pneumatico
con possibilità di gravi danni al
pneumatico stesso.

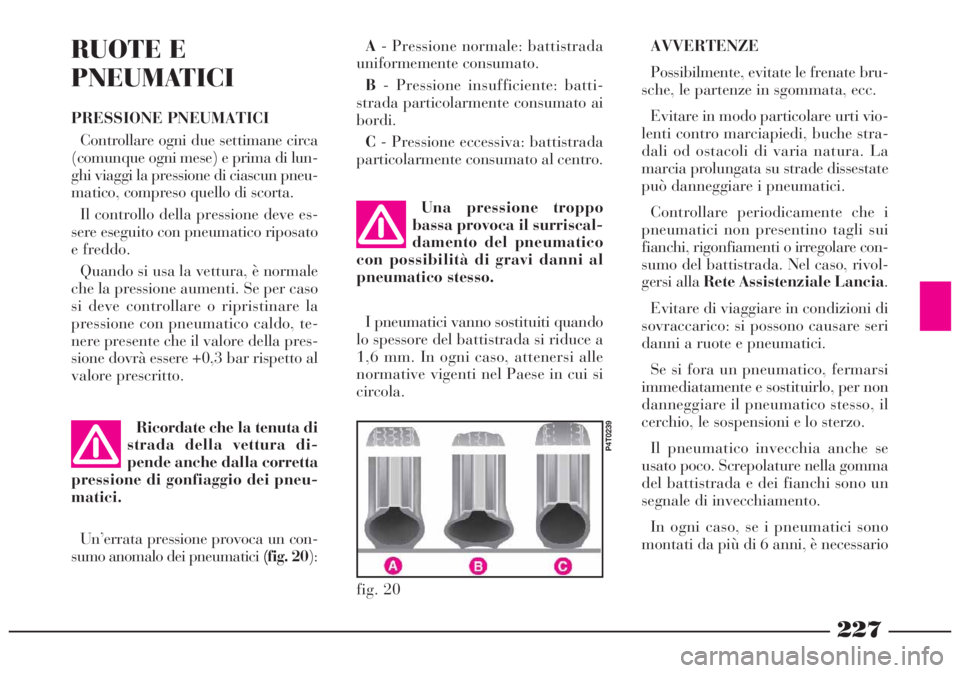

RUOTE E
PNEUMATICI
PRESSIONE PNEUMATICI
Controllare ogni due settimane circa
(comunque ogni mese) e prima di lun-
ghi viaggi la pressione di ciascun pneu-
matico, compreso quello di scorta.
Il controllo della pressione deve es-
sere eseguito con pneumatico riposato
e freddo.
Quando si usa la vettura, è normale
che la pressione aumenti. Se per caso
si deve controllare o ripristinare la
pressione con pneumatico caldo, te-
nere presente che il valore della pres-
sione dovrà essere +0,3 bar rispetto al
valore prescritto.
Ricordate che la tenuta di
strada della vettura di-
pende anche dalla corretta
pressione di gonfiaggio dei pneu-
matici.
Un’errata pressione provoca un con-
sumo anomalo dei pneumatici (fig. 20):I pneumatici vanno sostituiti quando
lo spessore del battistrada si riduce a
1,6 mm. In ogni caso, attenersi alle
normative vigenti nel Paese in cui si
circola.

228

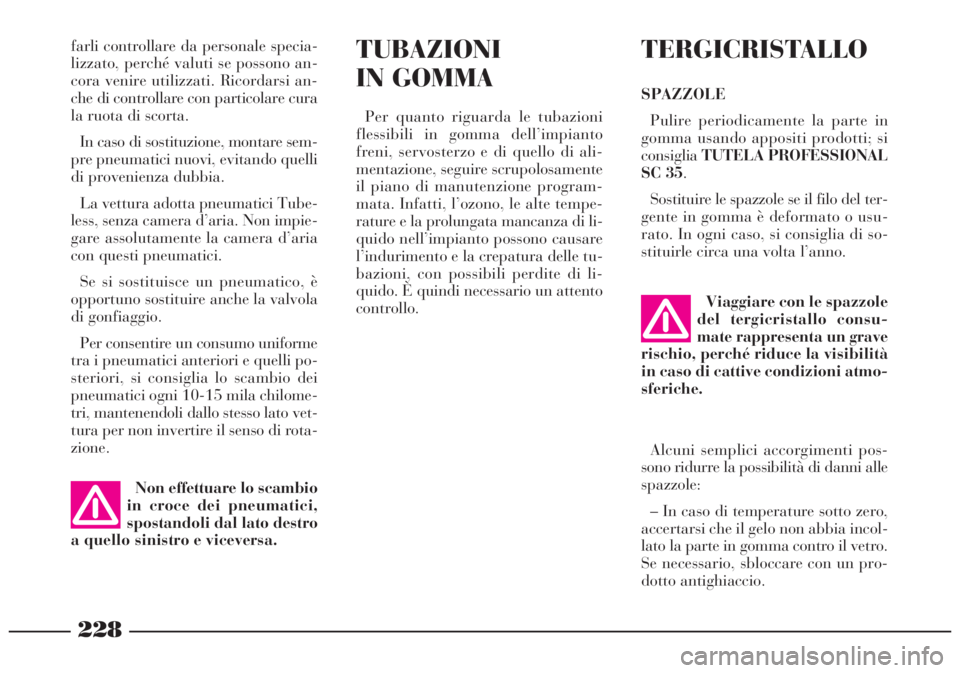

TERGICRISTALLO
SPAZZOLE
Pulire periodicamente la parte in
gomma usando appositi prodotti; si
consigliaTUTELA PROFESSIONAL
SC 35.
Sostituire le spazzole se il filo del ter-
gente in gomma è deformato o usu-
rato. In ogni caso, si consiglia di so-
stituirle circa una volta l’anno.
Viaggiare con le spazzole
del tergicristallo consu-
mate rappresenta un grave
rischio, perché riduce la visibilità
in caso di cattive condizioni atmo-
sferiche.
TUBAZIONI
IN GOMMA
Per quanto riguarda le tubazioni
flessibili in gomma dell’impianto
freni, servosterzo e di quello di ali-
mentazione, seguire scrupolosamente
il piano di manutenzione program-
mata. Infatti, l’ozono, le alte tempe-
rature e la prolungata mancanza di li-
quido nell’impianto possono causare
l’indurimento e la crepatura delle tu-
bazioni, con possibili perdite di li-
quido. È quindi necessario un attento
controllo. farli controllare da personale specia-
lizzato, perché valuti se possono an-
cora venire utilizzati. Ricordarsi an-
che di controllare con particolare cura
la ruota di scorta.
In caso di sostituzione, montare sem-
pre pneumatici nuovi, evitando quelli
di provenienza dubbia.
La vettura adotta pneumatici Tube-
less, senza camera d’aria. Non impie-
gare assolutamente la camera d’aria
con questi pneumatici.
Se si sostituisce un pneumatico, è
opportuno sostituire anche la valvola
di gonfiaggio.
Per consentire un consumo uniforme
tra i pneumatici anteriori e quelli po-
steriori, si consiglia lo scambio dei
pneumatici ogni 10-15 mila chilome-
tri, mantenendoli dallo stesso lato vet-
tura per non invertire il senso di rota-
zione.
Non effettuare lo scambio
in croce dei pneumatici,
spostandoli dal lato destro
a quello sinistro e viceversa.
Alcuni semplici accorgimenti pos-
sono ridurre la possibilità di danni alle
spazzole:
– In caso di temperature sotto zero,
accertarsi che il gelo non abbia incol-
lato la parte in gomma contro il vetro.
Se necessario, sbloccare con un pro-
dotto antighiaccio.

229
2) Se i tergenti e i componenti delle
spazzole sono integri, proseguire il con-
trollo con una prova di funzionamento
azionando il lavacristallo ed il tergicri-
stallo: se le spazzole puliscono corret-
tamente il cristallo possono essere man-
tenute, se invece la pulizia non è cor-
retta devono essere sostituite entrambe.

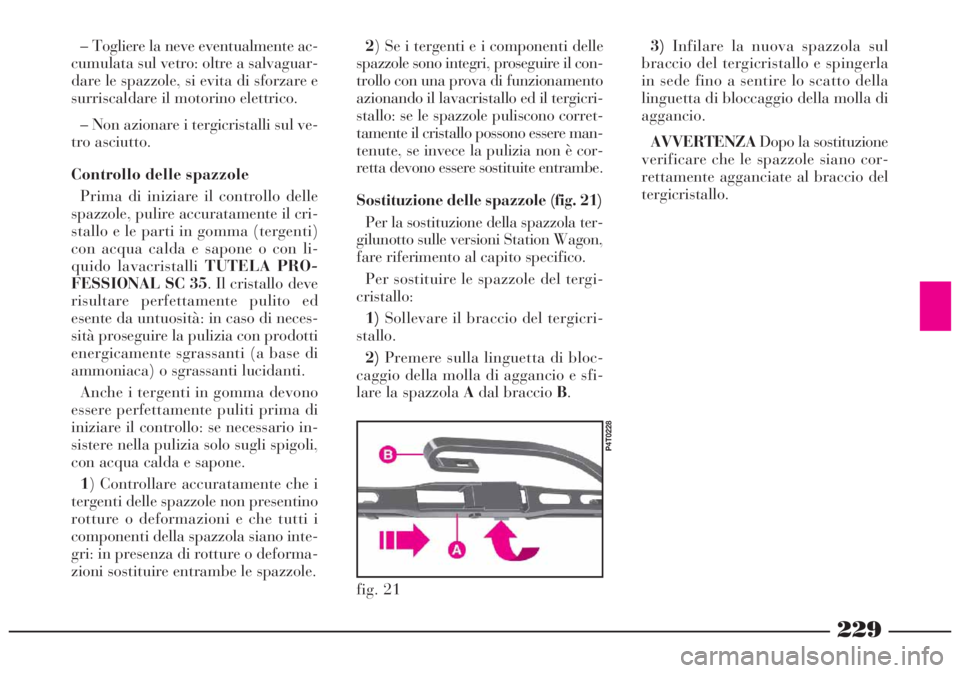

Sostituzione delle spazzole (fig. 21)
Per la sostituzione della spazzola ter-
gilunotto sulle versioni Station Wagon,
fare riferimento al capito specifico.
Per sostituire le spazzole del tergi-
cristallo:
1)Sollevare il braccio del tergicri-
stallo.
2)Premere sulla linguetta di bloc-
caggio della molla di aggancio e sfi-
lare la spazzola Adal braccio B. – Togliere la neve eventualmente ac-
cumulata sul vetro: oltre a salvaguar-
dare le spazzole, si evita di sforzare e
surriscaldare il motorino elettrico.
– Non azionare i tergicristalli sul ve-
tro asciutto.
Controllo delle spazzole
Prima di iniziare il controllo delle
spazzole, pulire accuratamente il cri-
stallo e le parti in gomma (tergenti)
con acqua calda e sapone o con li-
quido lavacristalli TUTELA PRO-
FESSIONAL SC 35. Il cristallo deve
risultare perfettamente pulito ed
esente da untuosità: in caso di neces-
sità proseguire la pulizia con prodotti
energicamente sgrassanti (a base di
ammoniaca) o sgrassanti lucidanti.
Anche i tergenti in gomma devono
essere perfettamente puliti prima di
iniziare il controllo: se necessario in-
sistere nella pulizia solo sugli spigoli,
con acqua calda e sapone.
1) Controllare accuratamente che i
tergenti delle spazzole non presentino
rotture o deformazioni e che tutti i
componenti della spazzola siano inte-
gri: in presenza di rotture o deforma-
zioni sostituire entrambe le spazzole.3)Infilare la nuova spazzola sul
braccio del tergicristallo e spingerla
in sede fino a sentire lo scatto della
linguetta di bloccaggio della molla di
aggancio.
AVVERTENZADopo la sostituzione
verificare che le spazzole siano cor-
rettamente agganciate al braccio del
tergicristallo.
fig. 21
P4T0228
