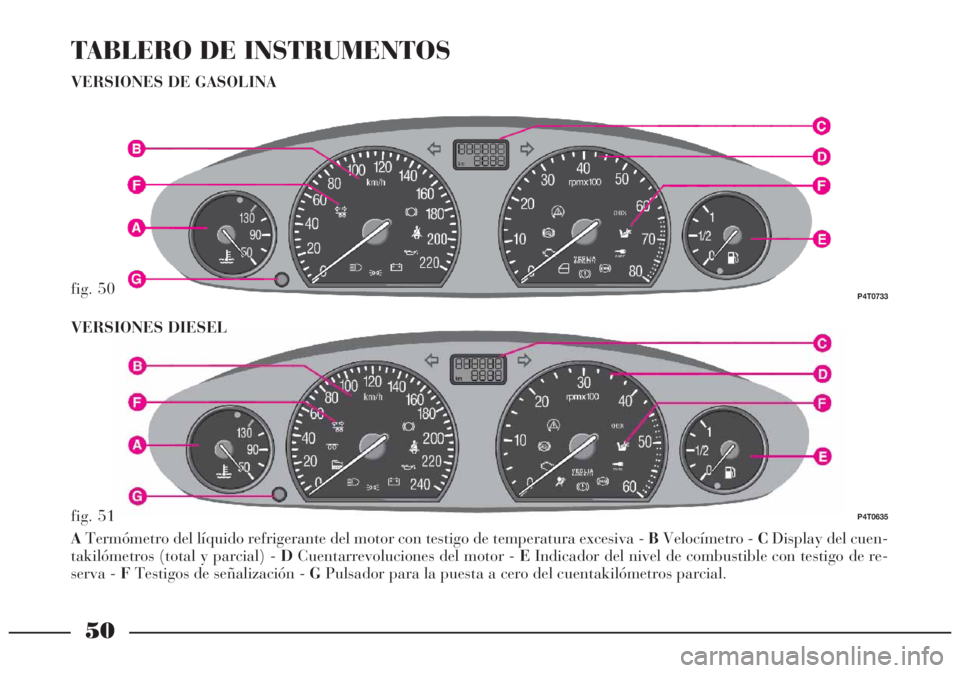

Lancia Lybra 2005 Manual de Empleo y Cuidado (in Spanish)

50
TABLERO DE INSTRUMENTOS
VERSIONES DE GASOLINA
fig. 50P4T0733
fig. 51P4T0635
ATermómetro del líquido refrigerante del motor con testigo de temperatura excesiva - BVelocímetro - CDisplay del cuen-
takilómetros (total y parcial) - DCuentarrevoluciones del motor - EIndicador del nivel de combustible con testigo de re-
serva - FTestigos de señalización - GPulsador para la puesta a cero del cuentakilómetros parcial. VERSIONES DIESEL

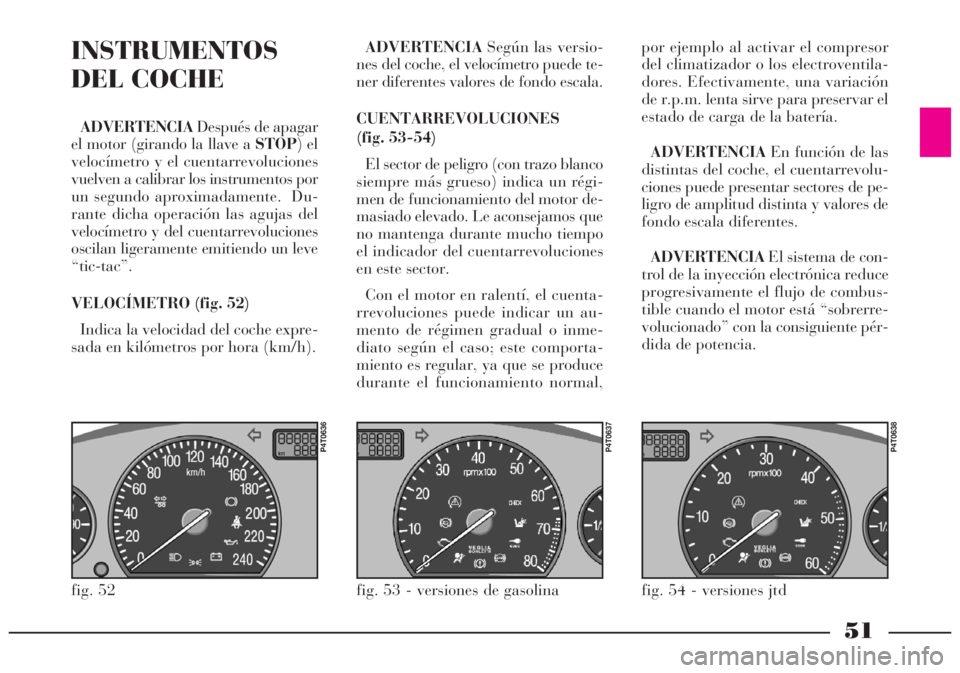

51
INSTRUMENTOS
DEL COCHE
ADVERTENCIADespués de apagar
el motor (girando la llave a STOP) el
velocímetro y el cuentarrevoluciones
vuelven a calibrar los instrumentos por
un segundo aproximadamente. Du-
rante dicha operación las agujas del
velocímetro y del cuentarrevoluciones
oscilan ligeramente emitiendo un leve
“tic-tac”.
VELOCÍMETRO (fig. 52)
Indica la velocidad del coche expre-
sada en kilómetros por hora (km/h).ADVERTENCIASegún las versio-
nes del coche, el velocímetro puede te-
ner diferentes valores de fondo escala.
CUENTARREVOLUCIONES
(fig. 53-54)
El sector de peligro (con trazo blanco
siempre más grueso) indica un régi-
men de funcionamiento del motor de-
masiado elevado. Le aconsejamos que
no mantenga durante mucho tiempo
el indicador del cuentarrevoluciones
en este sector.
Con el motor en ralentí, el cuenta-
rrevoluciones puede indicar un au-
mento de régimen gradual o inme-
diato según el caso; este comporta-
miento es regular, ya que se produce
durante el funcionamiento normal,por ejemplo al activar el compresor
del climatizador o los electroventila-
dores. Efectivamente, una variación
de r.p.m. lenta sirve para preservar el
estado de carga de la batería.
ADVERTENCIAEn función de las
distintas del coche, el cuentarrevolu-
ciones puede presentar sectores de pe-
ligro de amplitud distinta y valores de
fondo escala diferentes.
ADVERTENCIAEl sistema de con-
trol de la inyección electrónica reduce
progresivamente el flujo de combus-
tible cuando el motor está “sobrerre-
volucionado” con la consiguiente pér-
dida de potencia.
fig. 52
P4T0636
fig. 53 - versiones de gasolina
P4T0637
fig. 54 - versiones jtd
P4T0638

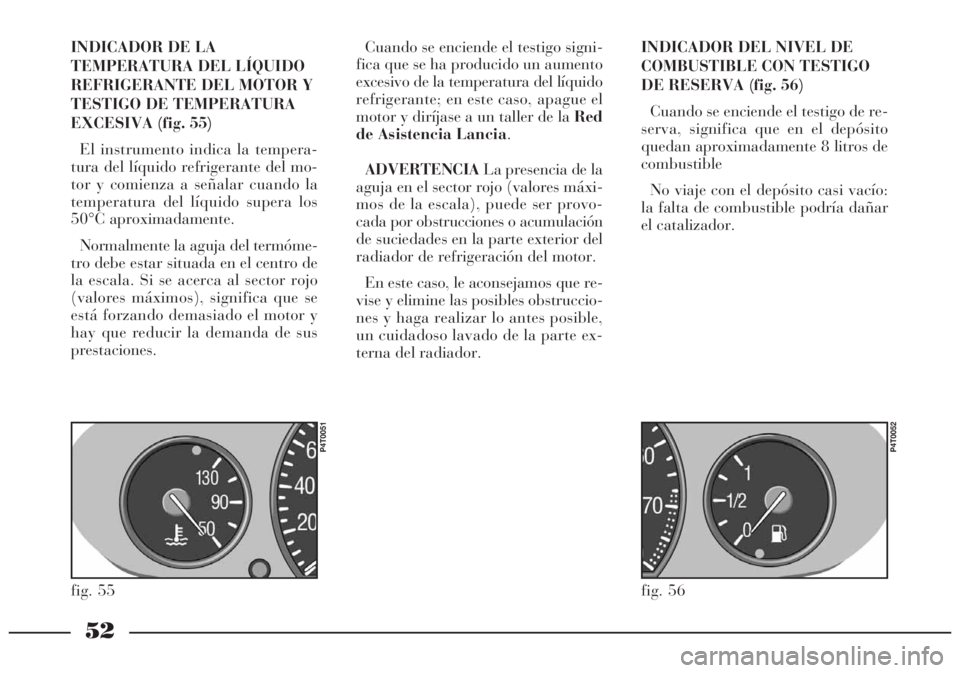

52
INDICADOR DE LA
TEMPERATURA DEL LÍQUIDO
REFRIGERANTE DEL MOTOR Y
TESTIGO DE TEMPERATURA
EXCESIVA (fig. 55)
El instrumento indica la tempera-
tura del líquido refrigerante del mo-
tor y comienza a señalar cuando la
temperatura del líquido supera los
50°C aproximadamente.
Normalmente la aguja del termóme-
tro debe estar situada en el centro de
la escala. Si se acerca al sector rojo
(valores máximos), significa que se
está forzando demasiado el motor y
hay que reducir la demanda de sus
prestaciones.INDICADOR DEL NIVEL DE
COMBUSTIBLE CON TESTIGO
DE RESERVA (fig. 56)
Cuando se enciende el testigo de re-
serva, significa que en el depósito
quedan aproximadamente 8 litros de
combustible
No viaje con el depósito casi vacío:
la falta de combustible podría dañar
el catalizador.
fig. 55
P4T0051
fig. 56
P4T0052
Cuando se enciende el testigo signi-
fica que se ha producido un aumento
excesivo de la temperatura del líquido
refrigerante; en este caso, apague el
motor y diríjase a un taller de la Red
de Asistencia Lancia.
ADVERTENCIALa presencia de la
aguja en el sector rojo (valores máxi-
mos de la escala), puede ser provo-
cada por obstrucciones o acumulación
de suciedades en la parte exterior del
radiador de refrigeración del motor.
En este caso, le aconsejamos que re-
vise y elimine las posibles obstruccio-
nes y haga realizar lo antes posible,
un cuidadoso lavado de la parte ex-
terna del radiador.

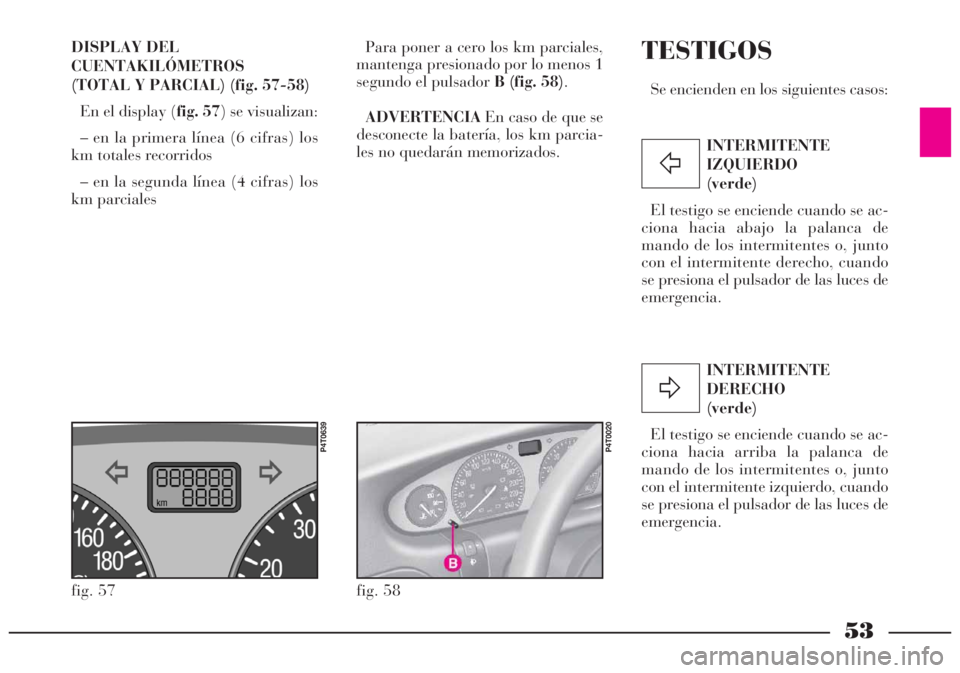

53
INTERMITENTE
DERECHO
(verde)
El testigo se enciende cuando se ac-
ciona hacia arriba la palanca de
mando de los intermitentes o, junto
con el intermitente izquierdo, cuando
se presiona el pulsador de las luces de
emergencia.INTERMITENTE
IZQUIERDO
(verde)
El testigo se enciende cuando se ac-
ciona hacia abajo la palanca de
mando de los intermitentes o, junto
con el intermitente derecho, cuando
se presiona el pulsador de las luces de
emergencia.
Ÿ
Δ
DISPLAY DEL
CUENTAKILÓMETROS
(TOTAL Y PARCIAL) (fig. 57-58)
En el display (fig. 57) se visualizan:
– en la primera línea (6 cifras) los
km totales recorridos
– en la segunda línea (4 cifras) los
km parcialesPara poner a cero los km parciales,
mantenga presionado por lo menos 1
segundo el pulsador B (fig. 58).
ADVERTENCIAEn caso de que se
desconecte la batería, los km parcia-
les no quedarán memorizados.TESTIGOS
Se encienden en los siguientes casos:
fig. 57
P4T0639
fig. 58
P4T0020

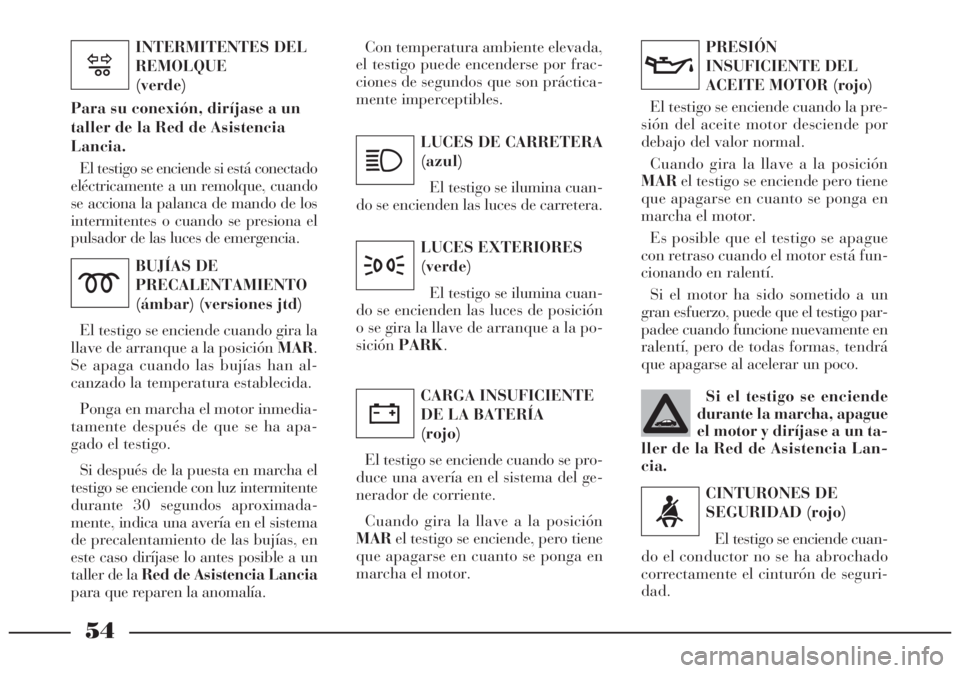

54
CINTURONES DE
SEGURIDAD (rojo)
El testigo se enciende cuan-
do el conductor no se ha abrochado
correctamente el cinturón de seguri-
dad.
<
PRESIÓN
INSUFICIENTE DEL
ACEITE MOTOR (rojo)
El testigo se enciende cuando la pre-
sión del aceite motor desciende por
debajo del valor normal.
Cuando gira la llave a la posición
MARel testigo se enciende pero tiene
que apagarse en cuanto se ponga en
marcha el motor.
Es posible que el testigo se apague
con retraso cuando el motor está fun-
cionando en ralentí.
Si el motor ha sido sometido a un
gran esfuerzo, puede que el testigo par-
padee cuando funcione nuevamente en
ralentí, pero de todas formas, tendrá
que apagarse al acelerar un poco.
v
Si el testigo se enciende
durante la marcha, apague
el motor y diríjase a un ta-
ller de la Red de Asistencia Lan-
cia.
BUJÍAS DE
PRECALENTAMIENTO
(ámbar) (versiones jtd)
El testigo se enciende cuando gira la
llave de arranque a la posición MAR.
Se apaga cuando las bujías han al-
canzado la temperatura establecida.
Ponga en marcha el motor inmedia-
tamente después de que se ha apa-
gado el testigo.
Si después de la puesta en marcha el
testigo se enciende con luz intermitente
durante 30 segundos aproximada-
mente, indica una avería en el sistema
de precalentamiento de las bujías, en
este caso diríjase lo antes posible a un
taller de la Red de Asistencia Lancia
para que reparen la anomalía.
m
LUCES EXTERIORES
(verde)
El testigo se ilumina cuan-
do se encienden las luces de posición
o se gira la llave de arranque a la po-
siciónPARK. LUCES DE CARRETERA
(azul)
El testigo se ilumina cuan-
do se encienden las luces de carretera.
3
1
CARGA INSUFICIENTE
DE LA BATERÍA
(rojo)
El testigo se enciende cuando se pro-
duce una avería en el sistema del ge-
nerador de corriente.
Cuando gira la llave a la posición
MARel testigo se enciende, pero tiene
que apagarse en cuanto se ponga en
marcha el motor.
w
INTERMITENTES DEL
REMOLQUE
(verde)
Para su conexión, diríjase a un
taller de la Red de Asistencia
Lancia.
El testigo se enciende si está conectado
eléctricamente a un remolque, cuando
se acciona la palanca de mando de los
intermitentes o cuando se presiona el
pulsador de las luces de emergencia.
l
Con temperatura ambiente elevada,
el testigo puede encenderse por frac-
ciones de segundos que son práctica-
mente imperceptibles.

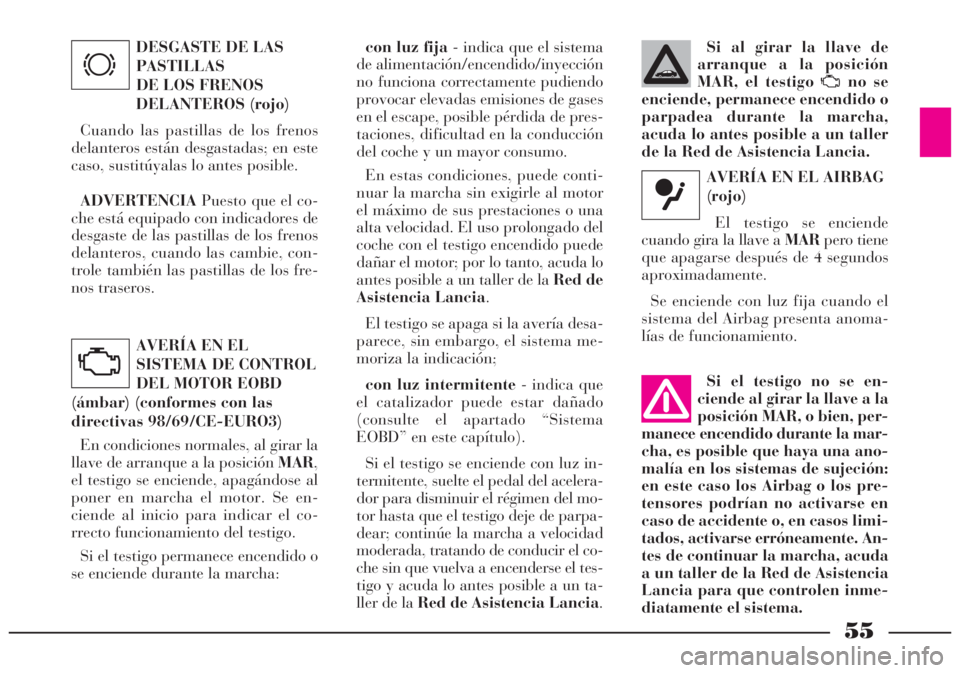

55
DESGASTE DE LAS
PASTILLAS
DE LOS FRENOS
DELANTEROS (rojo)
Cuando las pastillas de los frenos
delanteros están desgastadas; en este
caso, sustitúyalas lo antes posible.
ADVERTENCIAPuesto que el co-
che está equipado con indicadores de
desgaste de las pastillas de los frenos
delanteros, cuando las cambie, con-
trole también las pastillas de los fre-
nos traseros.
AVERÍA EN EL
SISTEMA DE CONTROL
DEL MOTOR EOBD
(ámbar) (conformes con las
directivas 98/69/CE-EURO3)
En condiciones normales, al girar la
llave de arranque a la posición MAR,
el testigo se enciende, apagándose al
poner en marcha el motor. Se en-
ciende al inicio para indicar el co-
rrecto funcionamiento del testigo.
Si el testigo permanece encendido o
se enciende durante la marcha:
d
U
con luz fija- indica que el sistema
de alimentación/encendido/inyección
no funciona correctamente pudiendo
provocar elevadas emisiones de gases
en el escape, posible pérdida de pres-
taciones, dificultad en la conducción
del coche y un mayor consumo.
En estas condiciones, puede conti-
nuar la marcha sin exigirle al motor
el máximo de sus prestaciones o una
alta velocidad. El uso prolongado del
coche con el testigo encendido puede
dañar el motor; por lo tanto, acuda lo
antes posible a un taller de la Red de
Asistencia Lancia.
El testigo se apaga si la avería desa-
parece, sin embargo, el sistema me-
moriza la indicación;
con luz intermitente- indica que
el catalizador puede estar dañado
(consulte el apartado “Sistema
EOBD” en este capítulo).
Si el testigo se enciende con luz in-
termitente, suelte el pedal del acelera-
dor para disminuir el régimen del mo-
tor hasta que el testigo deje de parpa-
dear; continúe la marcha a velocidad
moderada, tratando de conducir el co-
che sin que vuelva a encenderse el tes-
tigo y acuda lo antes posible a un ta-
ller de la Red de Asistencia Lancia.Si el testigo no se en-
ciende al girar la llave a la
posición MAR, o bien, per-
manece encendido durante la mar-
cha, es posible que haya una ano-
malía en los sistemas de sujeción:
en este caso los Airbag o los pre-
tensores podrían no activarse en
caso de accidente o, en casos limi-
tados, activarse erróneamente. An-
tes de continuar la marcha, acuda
a un taller de la Red de Asistencia
Lancia para que controlen inme-
diatamente el sistema.AVERÍA EN EL AIRBAG
(rojo)
El testigo se enciende
cuando gira la llave a MARpero tiene
que apagarse después de 4 segundos
aproximadamente.
Se enciende con luz fija cuando el
sistema del Airbag presenta anoma-
lías de funcionamiento.
û
Si al girar la llave de
arranque a la posición
MAR, el testigo
Uno se
enciende, permanece encendido o
parpadea durante la marcha,
acuda lo antes posible a un taller
de la Red de Asistencia Lancia.

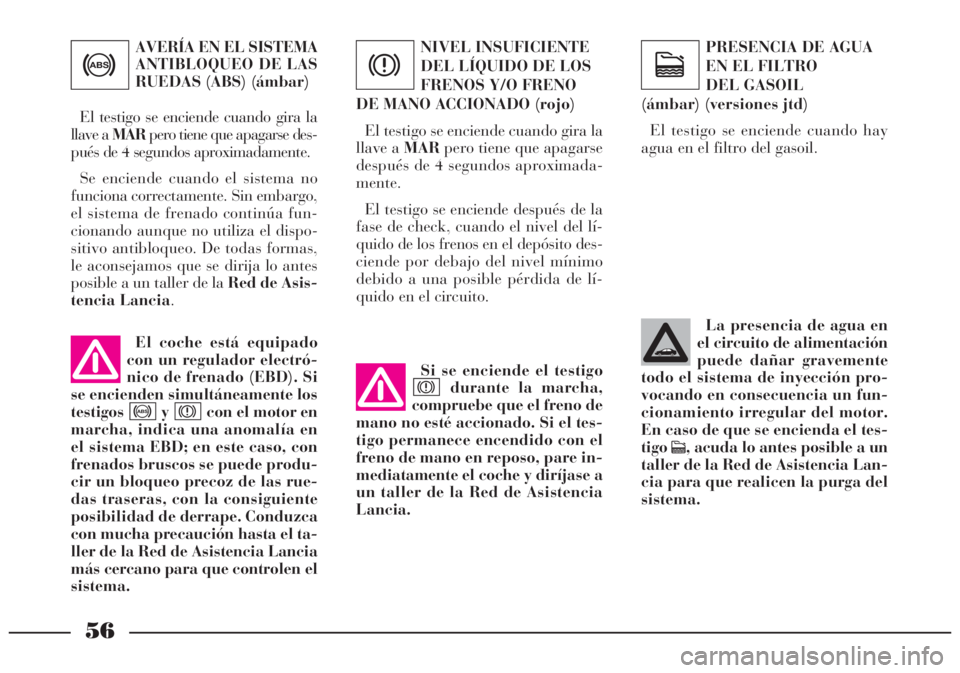

56
AVERÍA EN EL SISTEMA
ANTIBLOQUEO DE LAS
RUEDAS (ABS) (ámbar)
El testigo se enciende cuando gira la
llave a MARpero tiene que apagarse des-
pués de 4 segundos aproximadamente.
Se enciende cuando el sistema no
funciona correctamente. Sin embargo,
el sistema de frenado continúa fun-
cionando aunque no utiliza el dispo-
sitivo antibloqueo. De todas formas,
le aconsejamos que se dirija lo antes
posible a un taller de la Red de Asis-
tencia Lancia.
>
El coche está equipado
con un regulador electró-
nico de frenado (EBD). Si
se encienden simultáneamente los
testigos y con el motor en
marcha, indica una anomalía en
el sistema EBD; en este caso, con
frenados bruscos se puede produ-
cir un bloqueo precoz de las rue-
das traseras, con la consiguiente
posibilidad de derrape. Conduzca
con mucha precaución hasta el ta-
ller de la Red de Asistencia Lancia
más cercano para que controlen el
sistema.x
>
NIVEL INSUFICIENTE
DEL LÍQUIDO DE LOS
FRENOS Y/O FRENO
DE MANO ACCIONADO (rojo)
El testigo se enciende cuando gira la
llave a MARpero tiene que apagarse
después de 4 segundos aproximada-
mente.
El testigo se enciende después de la
fase de check, cuando el nivel del lí-
quido de los frenos en el depósito des-
ciende por debajo del nivel mínimo
debido a una posible pérdida de lí-
quido en el circuito.
x
Si se enciende el testigo
durante la marcha,
compruebe que el freno de
mano no esté accionado. Si el tes-
tigo permanece encendido con el
freno de mano en reposo, pare in-
mediatamente el coche y diríjase a
un taller de la Red de Asistencia
Lancia.x
PRESENCIA DE AGUA
EN EL FILTRO
DEL GASOIL
(ámbar) (versiones jtd)
El testigo se enciende cuando hay
agua en el filtro del gasoil.
c
La presencia de agua en
el circuito de alimentación
puede dañar gravemente
todo el sistema de inyección pro-
vocando en consecuencia un fun-
cionamiento irregular del motor.
En caso de que se encienda el tes-
tigo
c, acuda lo antes posible a un
taller de la Red de Asistencia Lan-
cia para que realicen la purga del
sistema.

57

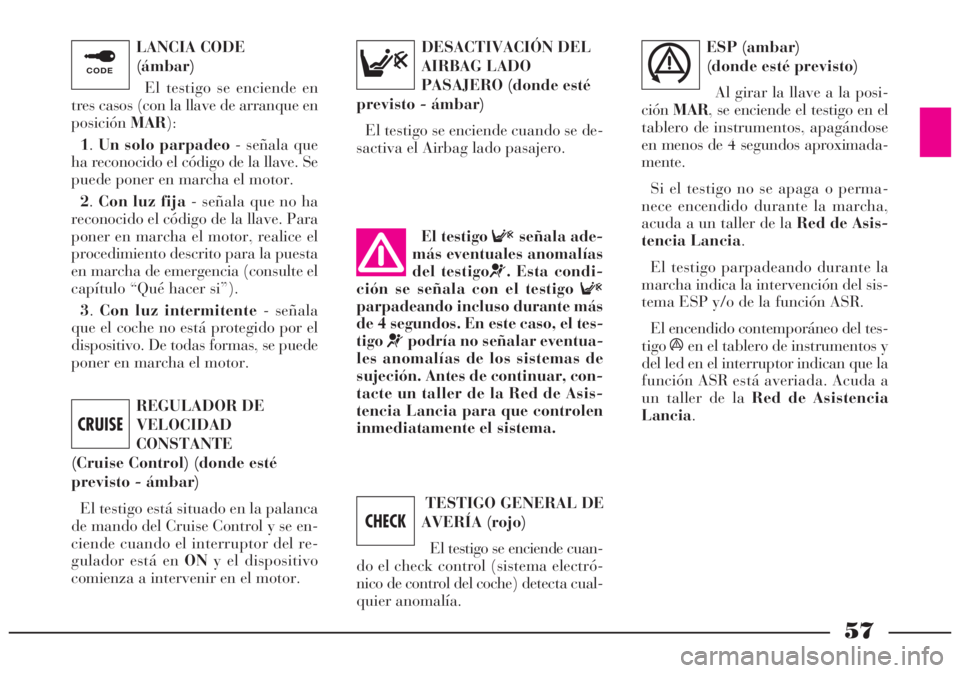

LANCIA CODE
(ámbar)
El testigo se enciende en
tres casos (con la llave de arranque en
posiciónMAR):
1.Un solo parpadeo- señala que
ha reconocido el código de la llave. Se
puede poner en marcha el motor.
2.Con luz fija - señala que no ha
reconocido el código de la llave. Para
poner en marcha el motor, realice el
procedimiento descrito para la puesta
en marcha de emergencia (consulte el
capítulo “Qué hacer si”).
3.Con luz intermitente- señala
que el coche no está protegido por el
dispositivo. De todas formas, se puede
poner en marcha el motor.
¢
REGULADOR DE
VELOCIDAD
CONSTANTE
(Cruise Control) (donde esté
previsto - ámbar)
El testigo está situado en la palanca
de mando del Cruise Control y se en-
ciende cuando el interruptor del re-
gulador está en ONy el dispositivo
comienza a intervenir en el motor.
CRUISE
DESACTIVACIÓN DEL
AIRBAG LADO
PASAJERO (donde esté
previsto - ámbar)
El testigo se enciende cuando se de-
sactiva el Airbag lado pasajero.ESP (ambar)
(donde esté previsto)
Al girar la llave a la posi-
ciónMAR, se enciende el testigo en el
tablero de instrumentos, apagándose
en menos de 4 segundos aproximada-
mente.
Si el testigo no se apaga o perma-
nece encendido durante la marcha,
acuda a un taller de la Red de Asis-
tencia Lancia.
El testigo parpadeando durante la
marcha indica la intervención del sis-
tema ESP y/o de la función ASR.
El encendido contemporáneo del tes-
tigoáen el tablero de instrumentos y
del led en el interruptor indican que la
función ASR está averiada. Acuda a
un taller de la Red de Asistencia
Lancia.
TESTIGO GENERAL DE
AVERÍA (rojo)
El testigo se enciende cuan-
do el check control (sistema electró-
nico de control del coche) detecta cual-
quier anomalía.El testigo
Fseñala ade-
más eventuales anomalías
del testigo
¬. Esta condi-
ción se señala con el testigo
F
parpadeando incluso durante más
de 4 segundos. En este caso, el tes-
tigo
¬podría no señalar eventua-
les anomalías de los sistemas de
sujeción. Antes de continuar, con-
tacte un taller de la Red de Asis-
tencia Lancia para que controlen
inmediatamente el sistema.
CHECK
Fá

58

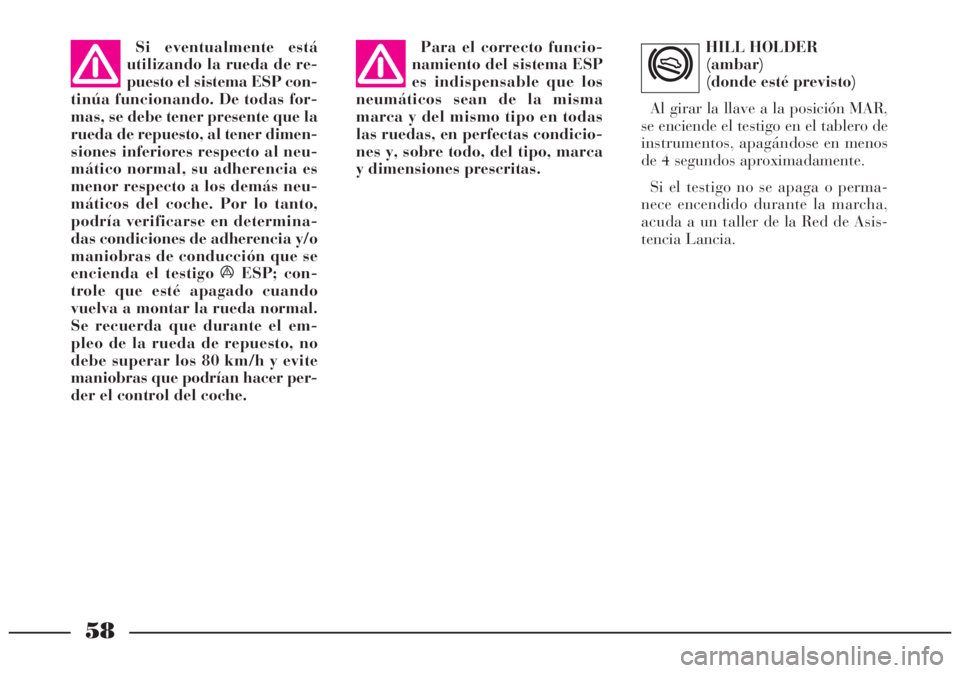

Si eventualmente está
utilizando la rueda de re-
puesto el sistema ESP con-
tinúa funcionando. De todas for-
mas, se debe tener presente que la
rueda de repuesto, al tener dimen-
siones inferiores respecto al neu-
mático normal, su adherencia es
menor respecto a los demás neu-
máticos del coche. Por lo tanto,
podría verificarse en determina-
das condiciones de adherencia y/o
maniobras de conducción que se
encienda el testigo áESP; con-
trole que esté apagado cuando
vuelva a montar la rueda normal.
Se recuerda que durante el em-
pleo de la rueda de repuesto, no
debe superar los 80 km/h y evite
maniobras que podrían hacer per-
der el control del coche.Para el correcto funcio-
namiento del sistema ESP
es indispensable que los
neumáticos sean de la misma
marca y del mismo tipo en todas
las ruedas, en perfectas condicio-
nes y, sobre todo, del tipo, marca
y dimensiones prescritas.HILL HOLDER
(ambar)
(donde esté previsto)
Al girar la llave a la posición MAR,
se enciende el testigo en el tablero de
instrumentos, apagándose en menos
de 4 segundos aproximadamente.
Si el testigo no se apaga o perma-
nece encendido durante la marcha,
acuda a un taller de la Red de Asis-
tencia Lancia.
*

59

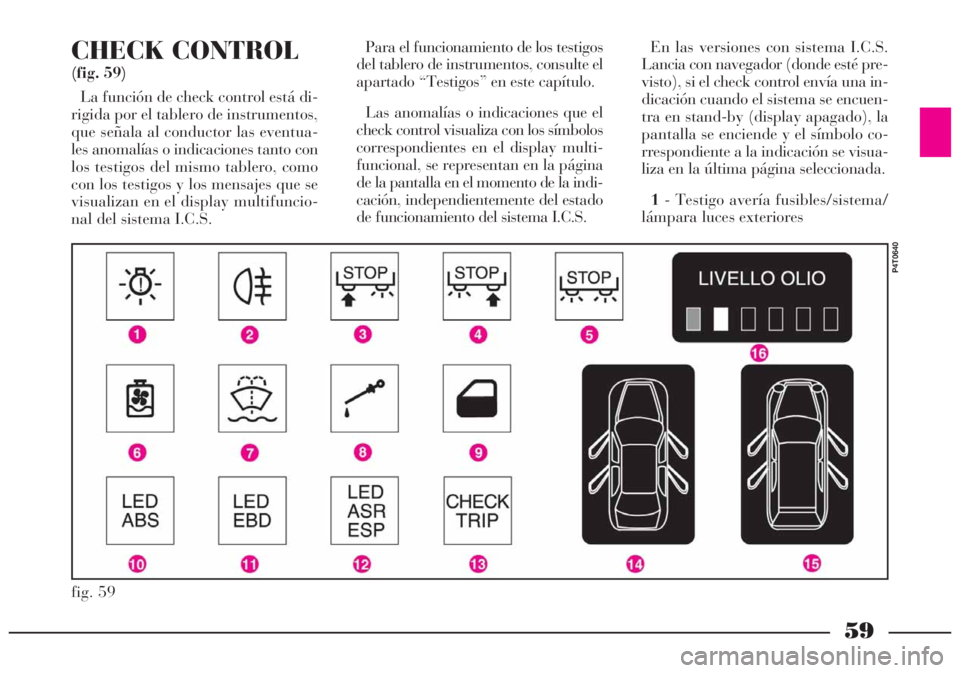

CHECK CONTROL
(fig. 59)
La función de check control está di-
rigida por el tablero de instrumentos,
que señala al conductor las eventua-
les anomalías o indicaciones tanto con
los testigos del mismo tablero, como
con los testigos y los mensajes que se
visualizan en el display multifuncio-
nal del sistema I.C.S.Para el funcionamiento de los testigos
del tablero de instrumentos, consulte el
apartado “Testigos” en este capítulo.
Las anomalías o indicaciones que el
check control visualiza con los símbolos
correspondientes en el display multi-
funcional, se representan en la página
de la pantalla en el momento de la indi-
cación, independientemente del estado
de funcionamiento del sistema I.C.S.En las versiones con sistema I.C.S.
Lancia con navegador (donde esté pre-
visto), si el check control envía una in-
dicación cuando el sistema se encuen-
tra en stand-by (display apagado), la
pantalla se enciende y el símbolo co-
rrespondiente a la indicación se visua-
liza en la última página seleccionada.
1- Testigo avería fusibles/sistema/
lámpara luces exteriores
fig. 59
P4T0640
