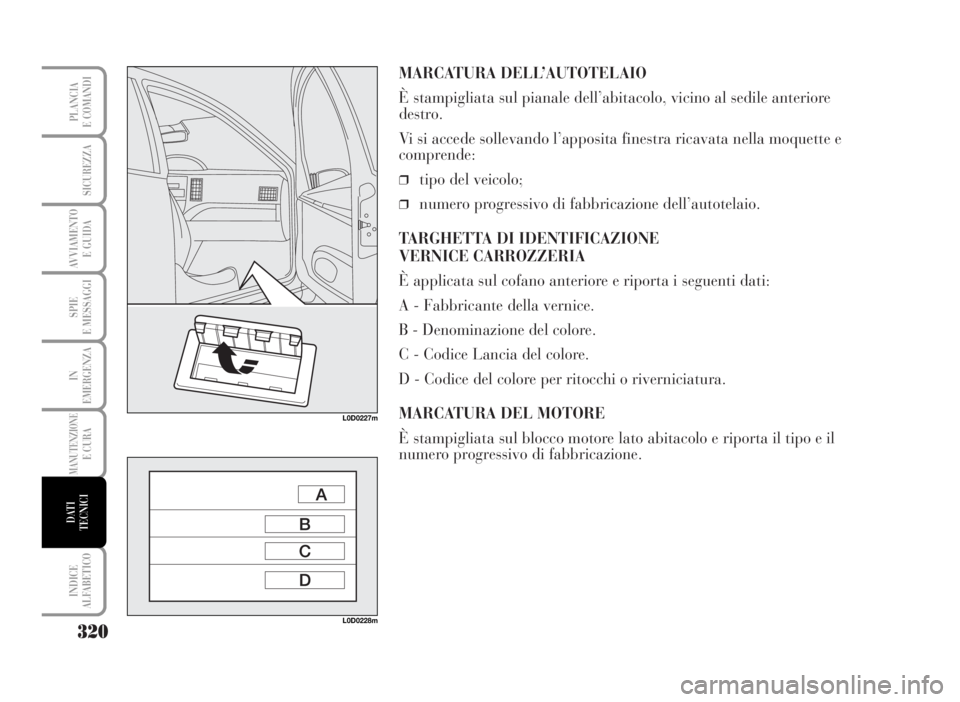

MARCATURA DELL’AUTOTELAIO
È stampigliata sul pianale dell’abitacolo, vicino al sedile anteriore
destro.
Vi si accede sollevando l’apposita finestra ricavata nella moquette e
comprende:
❒tipo del veicolo;
❒numero progressivo di fabbricazione dell’autotelaio.
TARGHETTA DI IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sul cofano anteriore e riporta i seguenti dati:
A - Fabbricante della vernice.
B - Denominazione del colore.
C - Codice Lancia del colore.
D - Codice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTORE
È stampigliata sul blocco motore lato abitacolo e riporta il tipo e il
numero progressivo di fabbricazione.
320
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
L0D0228m
L0D0227m

CODICI MOTORI - VERSIONI CARROZZERIA
Versioni
1.48V(◊)
1.416V
1.416VDual FuNction System
1.3 Multijet 70CV
1.3 Multijet 70 CV Dual FuNction System
1.3 Multijet 90CV
1.3 Multijet 90 CV Dual FuNction System
1.9 Multijet
(◊) Motorizzazione prevista solo per alcune versioni/mercati
(*) Allestimento DPF
321
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
Codice tipo motore
350A1000
843A1000
843A1000
188A9000
188A9000
199A3000
199A3000
188B2000Codice carrozzeria
350 AXF1A 08CL
350 AXA1B 07 CL
350 AXA11 04 CL
350 AXBIA 01 BL
350 AXB11 05 BL
350 AXG1A 09 NL (4 posti)
350 AXG1A 09 ML (5 posti)
350 AXG1A 09 TL (4 posti) (*)
350 AXG1A 09 SL (5 posti) (*)
350 AXG11 09 HL (4 posti)
350 AXG11 09 GL (5 posti)
350 AXG1A 02 GL

1.48V(◊)
350A1000
Otto
4 in linea
2
72 x 84
1368
11±0,2
57
77
6000
115
11,7
3000
NGK ZKR7A-10
Benzina verde senza
piombo 95 RON
(Specifica EN228)1.9 Multijet
188B2000
Diesel
4 in linea
2
82 x 90,4
1910
18±1
74
100
4000
260
26,4
2000
–
Gasolio per
autotrazione
(Specifica EN590) 1.3 Multijet 70CV
188A9000
Diesel
4 in linea
4
69,6 x 82
1248
18±0,4
51
70
4000
180
18,3
1750
–
Gasolio per
autotrazione
(Specifica EN590)
322
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
1.3 Multijet 90CV
199A3000
Diesel
4 in linea
4
69,6 x 82
1248
17,6±0,4
66
90
4000
200
20
1750
–
Gasolio per
autotrazione
(Specifica EN590)
1.416V
843A1000
Otto
4 in linea
4
72 x 84
1368
11±0,2
70
95
5800
128
13
4500
NGK ZKR7A-10
Benzina verde senza
piombo 95 RON
(Specifica EN228)
MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Numero valvole per cilindro
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente: giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente: giri/min
Candele di accensione
Carburante
(◊) Motorizzazione prevista solo per alcune versioni/mercati

Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e senza
tenere conto delle caratteristiche tecniche dell’impianto, possono causare anomalie di
funzionamento con rischi di incendio.
(◊) Motorizzazione prevista solo per alcune versioni/mercati
ALIMENTAZIONE
Alimentazione
323
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
1.48V(◊)-1.416V
Iniezione elettronica Multipoint sequenziale
fasata, integrata con l’accensione,
sistema returnless1.3 Multijet - 1.9 Multijet
Iniezione diretta Multijet “Common Rail”
a controllo elettronico con turbo
e intercooler
TRASMISSIONE
Cambio di velocità
Frizione
Trazione1.4
16VDual FuNction -
1.3 Multijet Dual FuNction
System
A cinque marce avanti più re-
tromarcia con sistema di co-
mando elettroidraulico
a gestione elettronica
Dispositivo elettroidraulico a
comando elettronico
Ant
eriore
1.416V
A cinque o sei marce avanti
più retromarcia con sincroniz-
zatori per l’innesto delle marce
avanti
A comando idraulico esterno
autoregistrante
con pedale senza corsa a vuoto
Ant
eriore
1.48V(◊)-1.3 Multijet -
1.9 Multijet
A cinque marce avanti più re-
tromarcia con sincronizzatori
per l’innesto delle marce avanti
A comando idraulico esterno
autoregistrante
con pedale senza corsa a vuoto
Ant
eriore

324
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
FRENI
Freni di servizio:– anteriori
– posteriori
Freno di stazionamento
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante
alla prima frenata.1.4
8V(◊)-1.416V- 1.3 Multijet 70CV
A dischi autoventilanti (257 mm x 22mm)
A tamburo (203 mm)
Comandato da leva a mano, agente
sui freni posteriori
SOSPENSIONI
Anteriori
Posteriori1.4
8V(◊)-1.416V- 1.3 Multijet - 1.9 Multijet
A ruote indipendenti tipo Mc Pherson
A ruote semiindipendenti interconnesse mediante ponte torcente
STERZO
Tipo
Diametro di sterzata
(tra marciapiedi) m
(◊) Motorizzazione prevista solo per alcune versioni/mercati1.4
8V(◊)-1.416V- 1.3 Multijet - 1.9 Multijet
A pignone e cremagliera con servosterzo elettrico
10,0
1.3 Multijet 90CV - 1.9 Multijet
A dischi autoventilanti (284 mm x 22mm)
A tamburo (228 mm)
Comandato da leva a mano, agente sui
freni posteriori

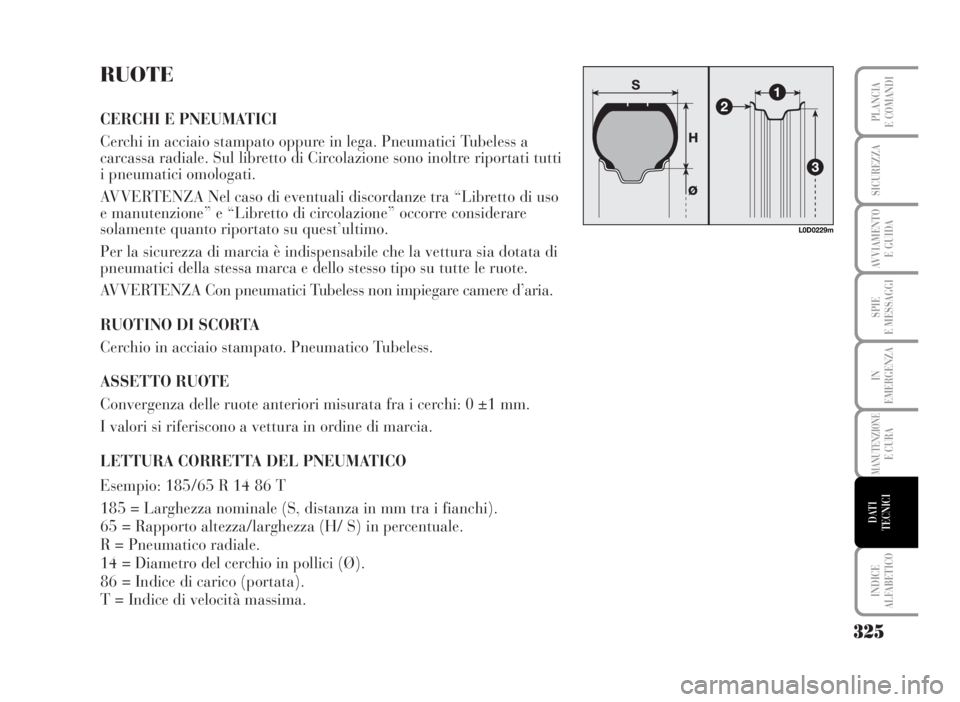

RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti
i pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso
e manutenzione” e “Libretto di circolazione” occorre considerare
solamente quanto riportato su quest’ultimo.
Per la sicurezza di marcia è indispensabile che la vettura sia dotata di
pneumatici della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d’aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato. Pneumatico Tubeless.
ASSETTO RUOTE
Convergenza delle ruote anteriori misurata fra i cerchi: 0 ±1 mm.
I valori si riferiscono a vettura in ordine di marcia.
LETTURA CORRETTA DEL PNEUMATICO
Esempio: 185/65 R 14 86 T
185 = Larghezza nominale (S, distanza in mm tra i fianchi).
65 = Rapporto altezza/larghezza (H/ S) in percentuale.
R = Pneumatico radiale.
14 = Diametro del cerchio in pollici (Ø).
86 = Indice di carico (portata).
T = Indice di velocità massima.
