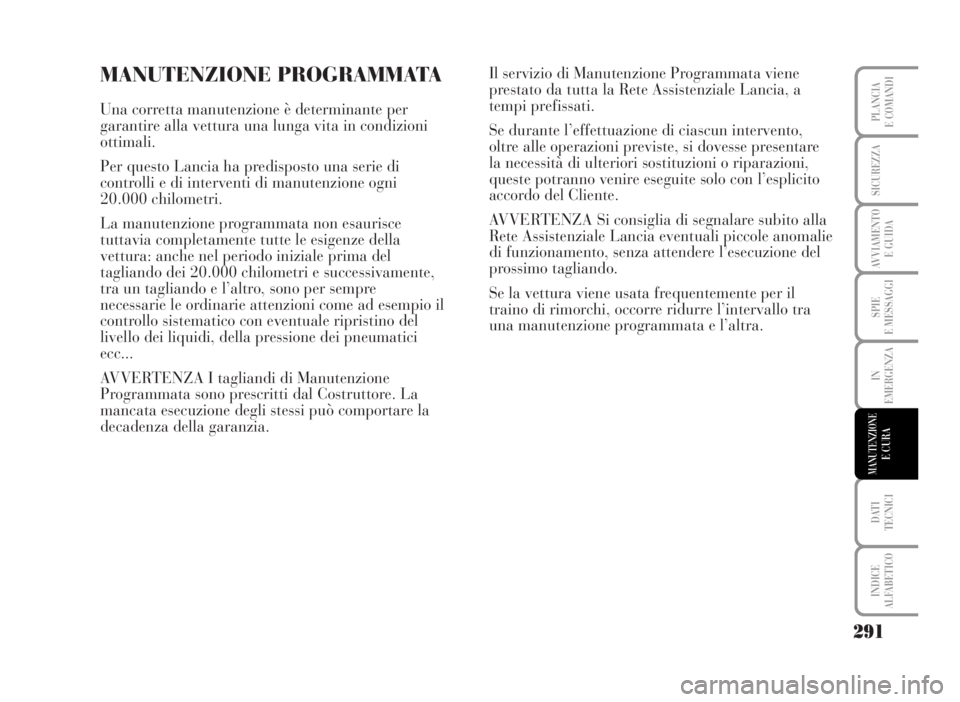

MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per
garantire alla vettura una lunga vita in condizioni
ottimali.
Per questo Lancia ha predisposto una serie di
controlli e di interventi di manutenzione ogni
20.000 chilometri.
La manutenzione programmata non esaurisce
tuttavia completamente tutte le esigenze della
vettura: anche nel periodo iniziale prima del
tagliando dei 20.000 chilometri e successivamente,
tra un tagliando e l’altro, sono per sempre
necessarie le ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale ripristino del
livello dei liquidi, della pressione dei pneumatici
ecc...
AVVERTENZA I tagliandi di Manutenzione
Programmata sono prescritti dal Costruttore. La
mancata esecuzione degli stessi può comportare la
decadenza della garanzia.Il servizio di Manutenzione Programmata viene
prestato da tutta la Rete Assistenziale Lancia, a
tempi prefissati.
Se durante l’effettuazione di ciascun intervento,
oltre alle operazioni previste, si dovesse presentare
la necessità di ulteriori sostituzioni o riparazioni,
queste potranno venire eseguite solo con l’esplicito
accordo del Cliente.
AVVERTENZA Si consiglia di segnalare subito alla
Rete Assistenziale Lancia eventuali piccole anomalie
di funzionamento, senza attendere l’esecuzione del
prossimo tagliando.
Se la vettura viene usata frequentemente per il
traino di rimorchi, occorre ridurre l’intervallo tra
una manutenzione programmata e l’altra.
291
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA

292
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
PIANO DI MANUTENZIONE PROGRAMMATA
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione
Controllo funzionamento impianto di illuminazione
(fari, indicatori di direzione, emergenza, vano bagagli,
abitacolo, portaoggetti, spie quadro strumenti, ecc.)
Controllo impianto tergi lavacristalli
(regolazione spruzzatori/usura spazzole)
Controllo condizioni e usura pattini freni a disco anteriori
Controllo condizioni e usura guarnizioni freni
a tamburo posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo
sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico, alimentazione carburante, freni), elementi in gomma
(cuffie, manicotti, boccole, ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo tensione ed eventuale regolazione cinghie comando
accessori (esclusi motori dotati di tenditori automatici)
Controllo visivo condizioni cinghie comandi accessori
Controllo, regolazione gioco punterie
(versioni 1.48V(dove prevista) - 1.9 Multijet)
20 40 60 80 100 120 140 160 180
●●●●● ●●●●
●●●●● ●●●●
●●●●● ●●●●
●●●●● ●●●●
●●●
●●●●● ●●●●
●●●●● ●●●●
●
●● ● ●
●● ● ●

293
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
Migliaia di chilometri
Controllo regolazione corsa leva freno a mano
Controllo emissioni allo scarico/fumosità
(versioni 1.3 Multijet e 1.9 Multijet)
Controllo emissioni gas di scarico (versioni a benzina)
Verifica impianto antievaporazione (versioni a benzina)
Sostituzione cartuccia filtro combustibile (“green filter”)
(versioni diesel)
Sostituzione cartuccia filtro aria (versioni a benzina)
Sostituzione cartuccia filtro aria (versioni 1.9 Multijet) (❏)
Ripristino livello liquidi (raffreddamento motore,
freni, lavacristalli, batteria, comando DFN, ecc.)
Controllo condizioni cinghia dentata comando distribuzione (■)
Sostituzione cinghia dentata comando distribuzione (*) (■)
Sostituzione candele accensione (versioni a benzina)
Controllo funzionalità sistemi controllo motore
(mediante presa diagnosi)
Sostituzione olio motore e filtro olio (❏)
Sostituzione filtro olio motore e filtro olio
(versione Multijet con DPF) (**)
Sostituzione liquido freni (oppure ogni 2 anni)
Sostituzione filtro antipolline (o comunque ogni anno)
(*) Oppure ogni 4 anni nel caso la vettura sia utilizzata in una delle seguenti condizioni particolarmente severe:
- uso prolungato con climi freddi/caldi;
- uso cittadino con lunghe percorrenze al minimo;
- uso su strade particolarmente polverose o cosparse di sabbia e/o sale
Oppure ogni 5 anni, indipendentemente dai chilometri percorsi e dalle condizioni di utilizzo della vettura.
(**) L’olio motore ed il filtro vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie e messaggi”) o co-
munque ogni 2 anni.
(
❏) Ogni 30.000 km per versioni 1.3 Multijet senza DPF
(
■) Escluse versioni 1.3 Multijet
20 40 60 80 100 120 140 160 180
●● ● ●
●● ● ●
●● ● ●
●●
●●●
●●●
●●●●● ●●●●
●●●●● ●●●●
●●
●
●● ● ●
●● ● ●
●●●●● ●●●●
(●)(●)(●)(●)(●)(●)(●)(●)(●)
●●●
●●●●● ●●●●

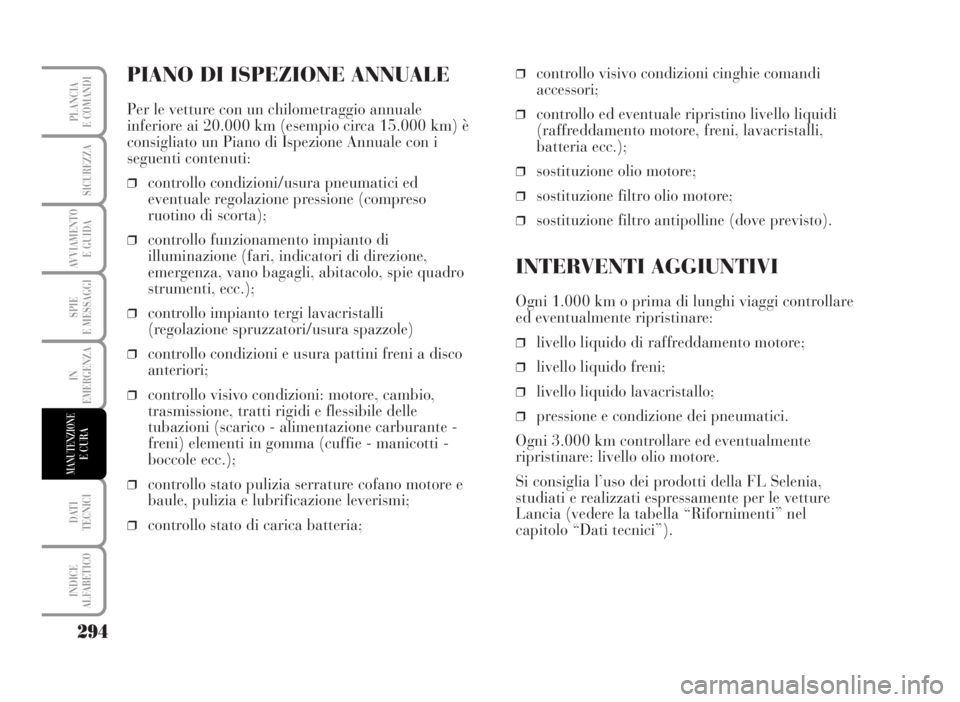

PIANO DI ISPEZIONE ANNUALE
Per le vetture con un chilometraggio annuale
inferiore ai 20.000 km (esempio circa 15.000 km) è
consigliato un Piano di Ispezione Annuale con i
seguenti contenuti:
❒controllo condizioni/usura pneumatici ed
eventuale regolazione pressione (compreso
ruotino di scorta);
❒controllo funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, spie quadro
strumenti, ecc.);
❒controllo impianto tergi lavacristalli
(regolazione spruzzatori/usura spazzole)
❒controllo condizioni e usura pattini freni a disco
anteriori;
❒controllo visivo condizioni: motore, cambio,
trasmissione, tratti rigidi e flessibile delle
tubazioni (scarico - alimentazione carburante -
freni) elementi in gomma (cuffie - manicotti -
boccole ecc.);
❒controllo stato pulizia serrature cofano motore e
baule, pulizia e lubrificazione leverismi;
❒controllo stato di carica batteria;
❒controllo visivo condizioni cinghie comandi
accessori;
❒controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni, lavacristalli,
batteria ecc.);
❒sostituzione olio motore;
❒sostituzione filtro olio motore;
❒sostituzione filtro antipolline (dove previsto).
INTERVENTI AGGIUNTIVI
Ogni 1.000 km o prima di lunghi viaggi controllare
ed eventualmente ripristinare:
❒livello liquido di raffreddamento motore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneumatici.
Ogni 3.000 km controllare ed eventualmente
ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della FL Selenia,
studiati e realizzati espressamente per le vetture
Lancia (vedere la tabella “Rifornimenti” nel
capitolo “Dati tecnici”).
294
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA

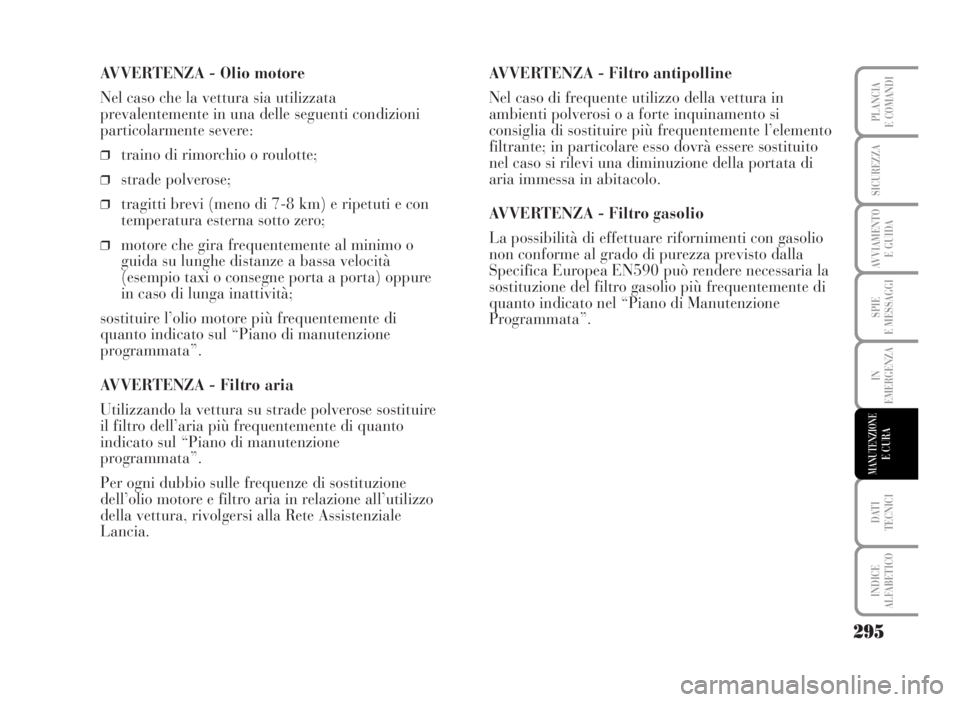

AVVERTENZA - Olio motore
Nel caso che la vettura sia utilizzata
prevalentemente in una delle seguenti condizioni
particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con
temperatura esterna sotto zero;
❒motore che gira frequentemente al minimo o
guida su lunghe distanze a bassa velocità
(esempio taxi o consegne porta a porta) oppure
in caso di lunga inattività;
sostituire l’olio motore più frequentemente di
quanto indicato sul “Piano di manutenzione
programmata”.
AVVERTENZA - Filtro aria
Utilizzando la vettura su strade polverose sostituire
il filtro dell’aria più frequentemente di quanto
indicato sul “Piano di manutenzione
programmata”.
Per ogni dubbio sulle frequenze di sostituzione
dell’olio motore e filtro aria in relazione all’utilizzo
della vettura, rivolgersi alla Rete Assistenziale
Lancia.AVVERTENZA - Filtro antipolline
Nel caso di frequente utilizzo della vettura in
ambienti polverosi o a forte inquinamento si
consiglia di sostituire più frequentemente l’elemento
filtrante; in particolare esso dovrà essere sostituito
nel caso si rilevi una diminuzione della portata di
aria immessa in abitacolo.
AVVERTENZA - Filtro gasolio
La possibilità di effettuare rifornimenti con gasolio
non conforme al grado di purezza previsto dalla
Specifica Europea EN590 può rendere necessaria la
sostituzione del filtro gasolio più frequentemente di
quanto indicato nel “Piano di Manutenzione
Programmata”.
295
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA

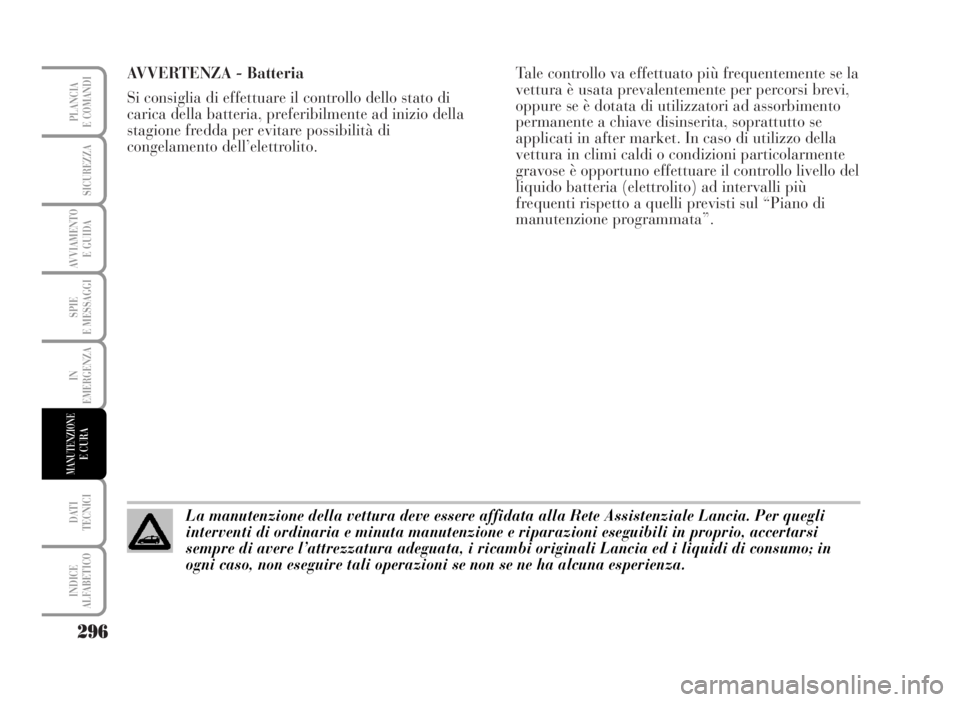

AVVERTENZA - Batteria
Si consiglia di effettuare il controllo dello stato di
carica della batteria, preferibilmente ad inizio della
stagione fredda per evitare possibilità di
congelamento dell’elettrolito.Tale controllo va effettuato più frequentemente se la
vettura è usata prevalentemente per percorsi brevi,
oppure se è dotata di utilizzatori ad assorbimento
permanente a chiave disinserita, soprattutto se
applicati in after market. In caso di utilizzo della
vettura in climi caldi o condizioni particolarmente
gravose è opportuno effettuare il controllo livello del
liquido batteria (elettrolito) ad intervalli più
frequenti rispetto a quelli previsti sul “Piano di
manutenzione programmata”.
296
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
La manutenzione della vettura deve essere affidata alla Rete Assistenziale Lancia. Per quegli
interventi di ordinaria e minuta manutenzione e riparazioni eseguibili in proprio, accertarsi
sempre di avere l’attrezzatura adeguata, i ricambi originali Lancia ed i liquidi di consumo; in
ogni caso, non eseguire tali operazioni se non se ne ha alcuna esperienza.

297
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
VERIFICA
DEI LIVELLI
AVVERTENZA Attenzione,
durante i rabbocchi, a non
confondere i vari tipi di liquidi:
sono tutti incompatibili fra loro
e si potrebbe danneggiare
gravemente la vettura.
AVVERTENZA Non fumate
mai durante interventi nel vano
motore: potrebbero essere
presenti gas e vapori
infiammabili, con rischio
d’incendio.
L0D0206m

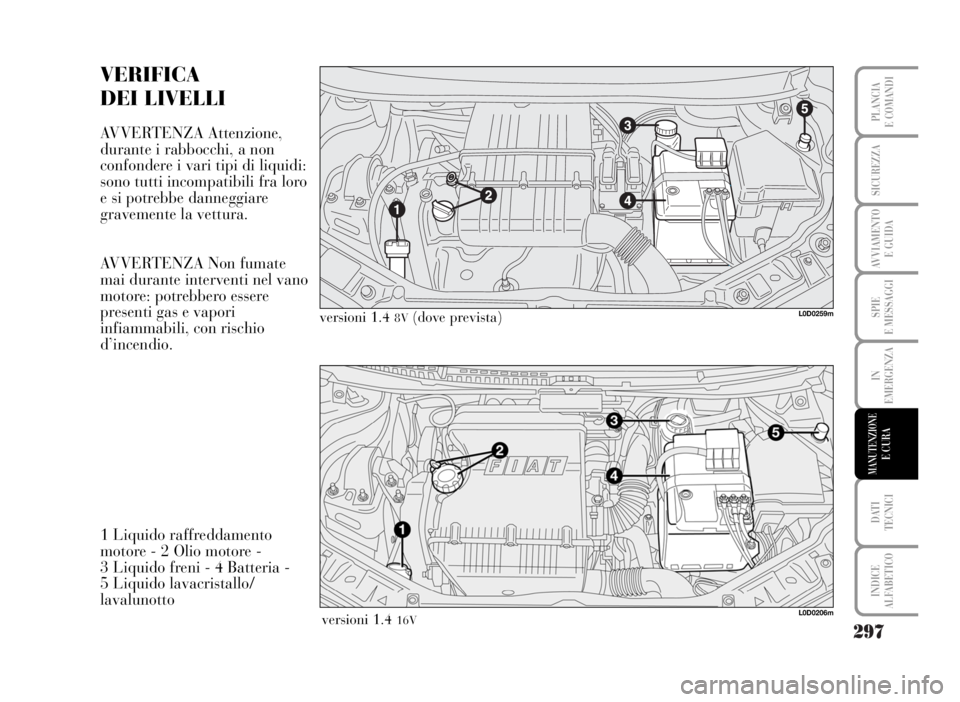

L0D0259mversioni 1.4 8V(dove prevista)
versioni 1.4
16V
1 Liquido raffreddamento
motore - 2 Olio motore -
3 Liquido freni - 4 Batteria -
5 Liquido lavacristallo/
lavalunotto

298
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA

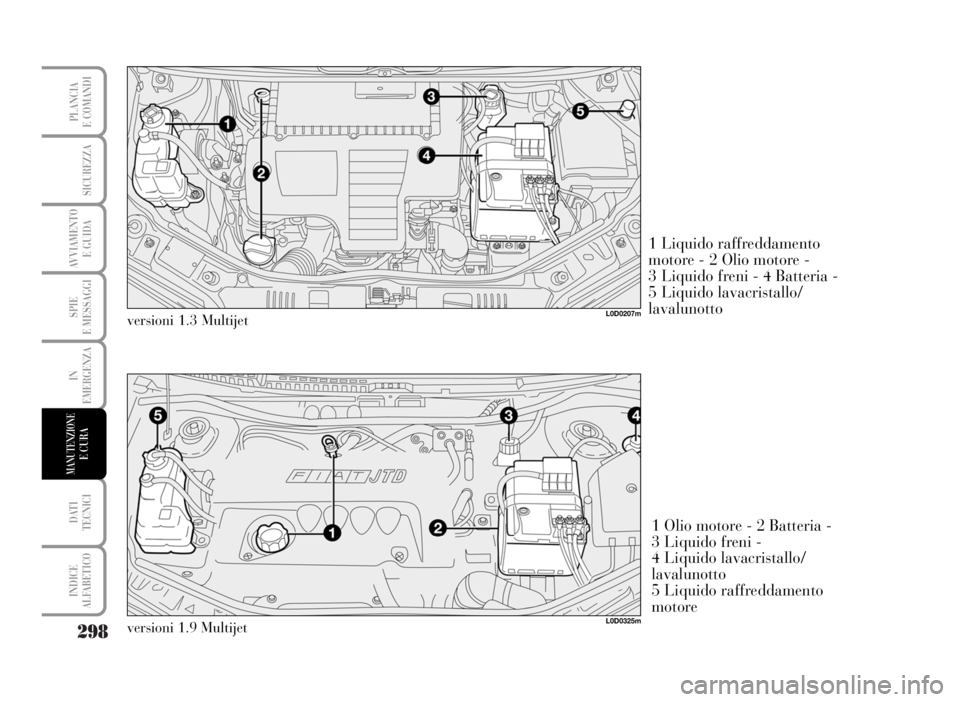

1 Olio motore - 2 Batteria -
3 Liquido freni -
4 Liquido lavacristallo/
lavalunotto
5 Liquido raffreddamento
motore
L0D0325mversioni 1.9 Multijet
L0D0207mversioni 1.3 Multijet
1 Liquido raffreddamento
motore - 2 Olio motore -
3 Liquido freni - 4 Batteria -
5 Liquido lavacristallo/
lavalunotto

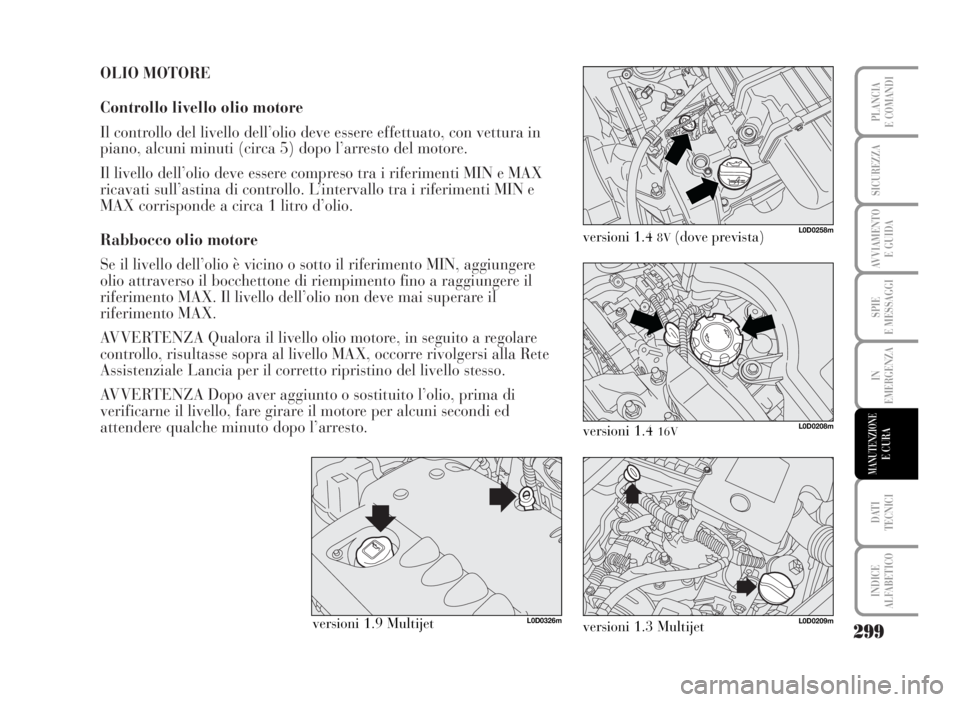

OLIO MOTORE
Controllo livello olio motore
Il controllo del livello dell’olio deve essere effettuato, con vettura in
piano, alcuni minuti (circa 5) dopo l’arresto del motore.
Il livello dell’olio deve essere compreso tra i riferimenti MIN e MAX
ricavati sull’astina di controllo. L’intervallo tra i riferimenti MIN e
MAX corrisponde a circa 1 litro d’olio.
Rabbocco olio motore
Se il livello dell’olio è vicino o sotto il riferimento MIN, aggiungere
olio attraverso il bocchettone di riempimento fino a raggiungere il
riferimento MAX. Il livello dell’olio non deve mai superare il
riferimento MAX.
AVVERTENZA Qualora il livello olio motore, in seguito a regolare
controllo, risultasse sopra al livello MAX, occorre rivolgersi alla Rete
Assistenziale Lancia per il corretto ripristino del livello stesso.
AVVERTENZA Dopo aver aggiunto o sostituito l’olio, prima di
verificarne il livello, fare girare il motore per alcuni secondi ed
attendere qualche minuto dopo l’arresto.
299
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
L0D0258m
L0D0208m
L0D0209m
versioni 1.4 16V
versioni 1.3 Multijet versioni 1.9 MultijetL0D0326m
versioni 1.4 8V(dove prevista)
