Lancia Musa 2009 Libretto Uso Manutenzione (in Italian)

20
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

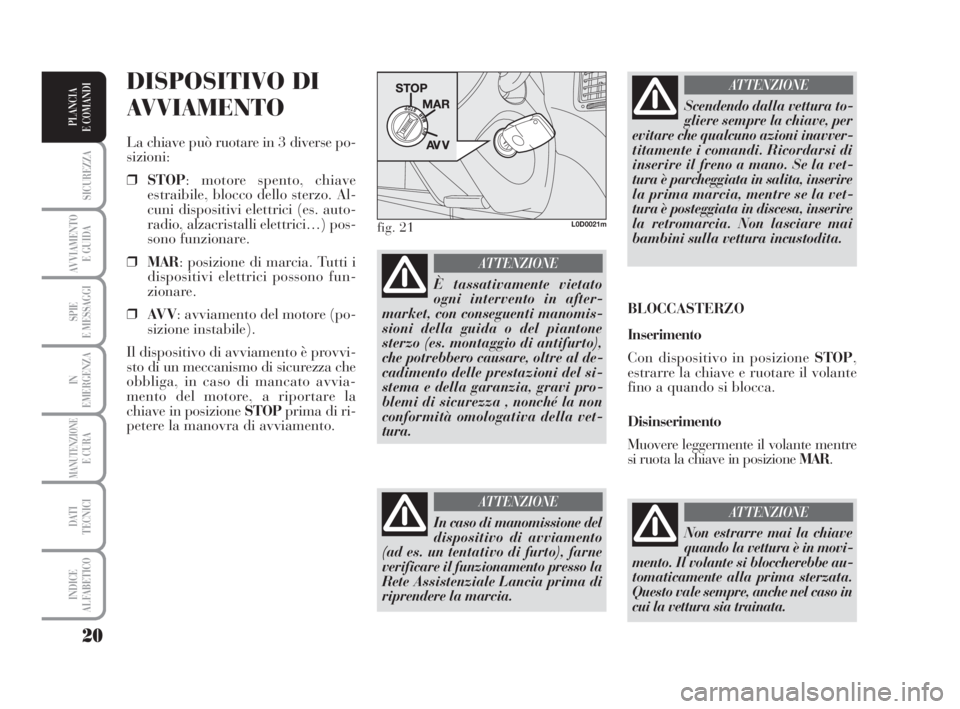

DISPOSITIVO DI
AVVIAMENTO
La chiave può ruotare in 3 diverse po-
sizioni:
❒STOP: motore spento, chiave
estraibile, blocco dello sterzo. Al-
cuni dispositivi elettrici (es. auto-
radio, alzacristalli elettrici…) pos-
sono funzionare.
❒MAR: posizione di marcia. Tutti i
dispositivi elettrici possono fun-
zionare.
❒AV V: avviamento del motore (po-
sizione instabile).
Il dispositivo di avviamento è provvi-
sto di un meccanismo di sicurezza che
obbliga, in caso di mancato avvia-
mento del motore, a riportare la
chiave in posizione STOPprima di ri-
petere la manovra di avviamento.
È tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone
sterzo (es. montaggio di antifurto),
che potrebbero causare, oltre al de-
cadimento delle prestazioni del si-
stema e della garanzia, gravi pro-
blemi di sicurezza , nonché la non
conformità omologativa della vet-
tura.
ATTENZIONE
fig. 21L0D0021m
In caso di manomissione del
dispositivo di avviamento
(ad es. un tentativo di furto), farne
verificare il funzionamento presso la
Rete Assistenziale Lancia prima di
riprendere la marcia.
ATTENZIONE
Scendendo dalla vettura to-
gliere sempre la chiave, per
evitare che qualcuno azioni inavver-
titamente i comandi. Ricordarsi di
inserire il freno a mano. Se la vet-
tura è parcheggiata in salita, inserire
la prima marcia, mentre se la vet-
tura è posteggiata in discesa, inserire
la retromarcia. Non lasciare mai
bambini sulla vettura incustodita.
ATTENZIONE
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante
fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre
si ruota la chiave in posizione MAR.
Non estrarre mai la chiave
quando la vettura è in movi-
mento. Il volante si bloccherebbe au-
tomaticamente alla prima sterzata.
Questo vale sempre, anche nel caso in
cui la vettura sia trainata.
ATTENZIONE
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 20

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

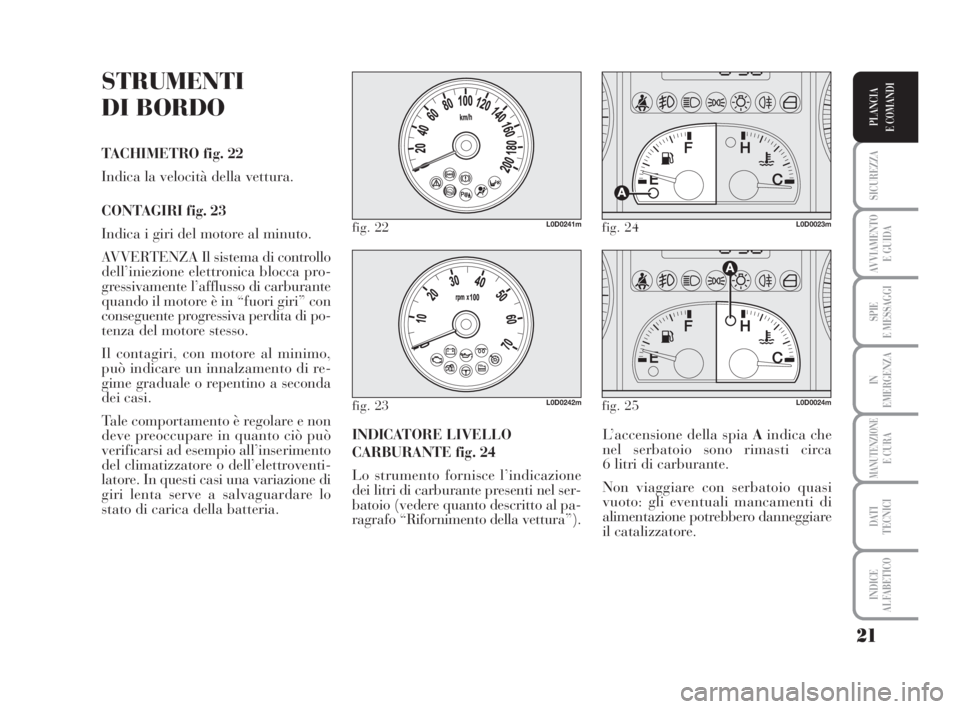

STRUMENTI
DI BORDO
TACHIMETRO fig. 22
Indica la velocità della vettura.
CONTAGIRI fig. 23
Indica i giri del motore al minuto.
AVVERTENZA Il sistema di controllo
dell’iniezione elettronica blocca pro-
gressivamente l’afflusso di carburante
quando il motore è in “fuori giri” con
conseguente progressiva perdita di po-
tenza del motore stesso.
Il contagiri, con motore al minimo,
può indicare un innalzamento di re-
gime graduale o repentino a seconda
dei casi.
Tale comportamento è regolare e non
deve preoccupare in quanto ciò può
verificarsi ad esempio all’inserimento
del climatizzatore o dell’elettroventi-
latore. In questi casi una variazione di
giri lenta serve a salvaguardare lo
stato di carica della batteria.L’accensione della spia Aindica che
nel serbatoio sono rimasti circa
6 litri di carburante.
Non viaggiare con serbatoio quasi
vuoto: gli eventuali mancamenti di
alimentazione potrebbero danneggiare
il catalizzatore. INDICATORE LIVELLO
CARBURANTE fig. 24
Lo strumento fornisce l’indicazione
dei litri di carburante presenti nel ser-
batoio (vedere quanto descritto al pa-
ragrafo “Rifornimento della vettura”).
fig. 22L0D0241mfig. 24L0D0023m
fig. 23L0D0242mfig. 25L0D0024m
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 21

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

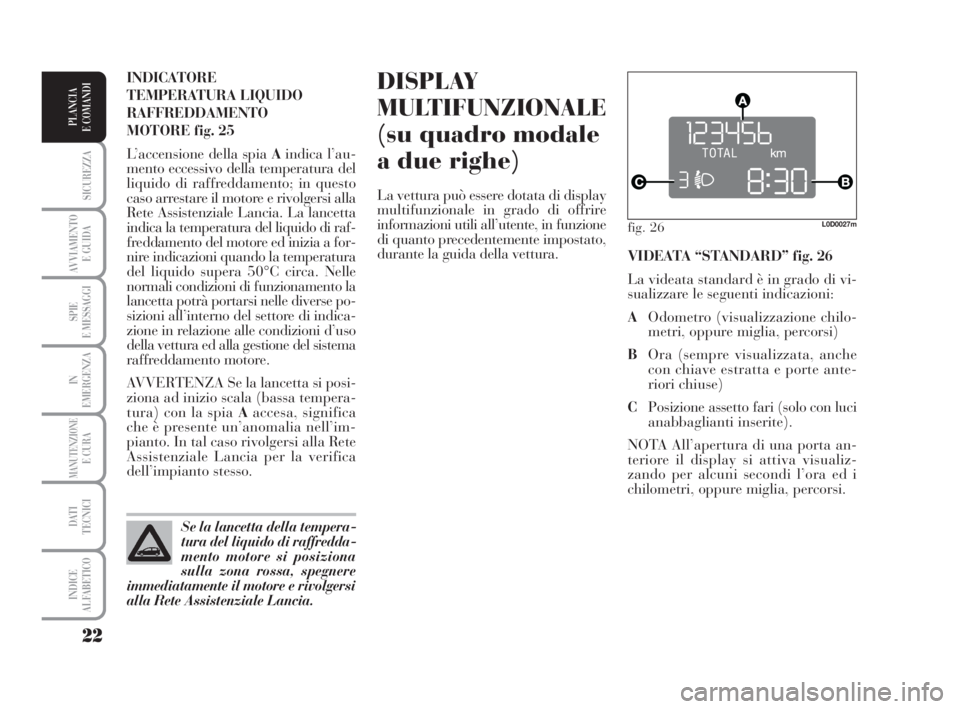

DISPLAY
MULTIFUNZIONALE
(su quadro modale
a due righe)
La vettura può essere dotata di display
multifunzionale in grado di offrire
informazioni utili all’utente, in funzione
di quanto precedentemente impostato,
durante la guida della vettura. INDICATORE
TEMPERATURA LIQUIDO
RAFFREDDAMENTO
MOTORE fig. 25
L’accensione della spia Aindica l’au-
mento eccessivo della temperatura del
liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla
Rete Assistenziale Lancia. La lancetta
indica la temperatura del liquido di raf-
freddamento del motore ed inizia a for-
nire indicazioni quando la temperatura
del liquido supera 50°C circa. Nelle
normali condizioni di funzionamento la
lancetta potrà portarsi nelle diverse po-
sizioni all’interno del settore di indica-
zione in relazione alle condizioni d’uso
della vettura ed alla gestione del sistema
raffreddamento motore.
AVVERTENZA Se la lancetta si posi-
ziona ad inizio scala (bassa tempera-
tura) con la spia Aaccesa, significa
che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete
Assistenziale Lancia per la verifica
dell’impianto stesso.
Se la lancetta della tempera-
tura del liquido di raffredda-
mento motore si posiziona
sulla zona rossa, spegnere
immediatamente il motore e rivolgersi
alla Rete Assistenziale Lancia.
fig. 26L0D0027m
VIDEATA “STANDARD” fig. 26
La videata standard è in grado di vi-
sualizzare le seguenti indicazioni:
AOdometro (visualizzazione chilo-
metri, oppure miglia, percorsi)
BOra (sempre visualizzata, anche
con chiave estratta e porte ante-
riori chiuse)
CPosizione assetto fari (solo con luci
anabbaglianti inserite).
NOTA All’apertura di una porta an-
teriore il display si attiva visualiz-
zando per alcuni secondi l’ora ed i
chilometri, oppure miglia, percorsi.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 22

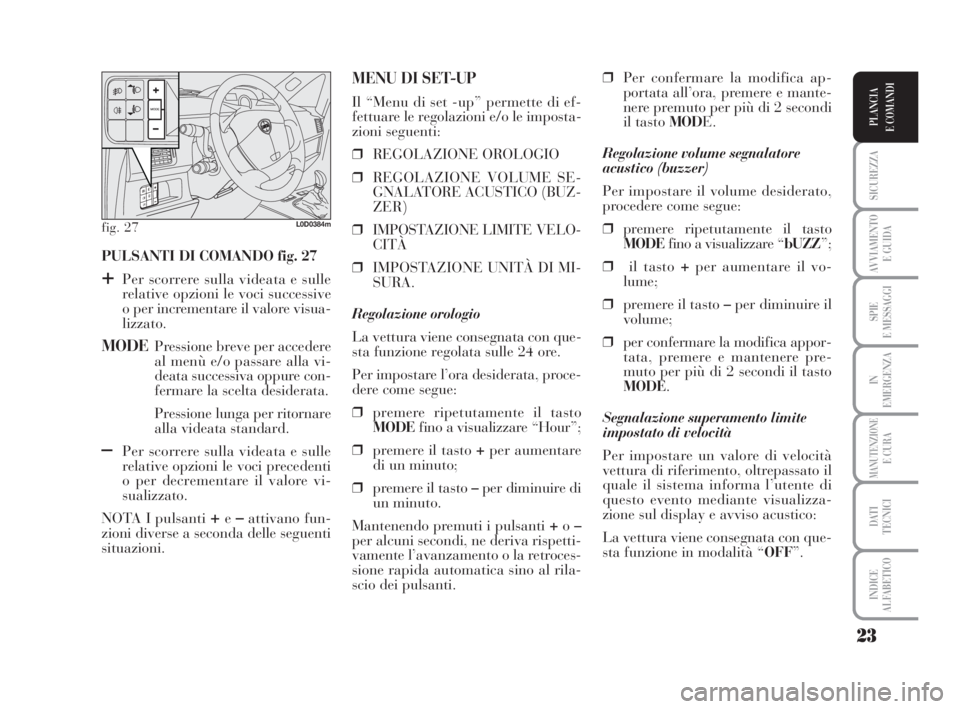

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
PULSANTI DI COMANDO fig. 27
+Per scorrere sulla videata e sulle
relative opzioni le voci successive
o per incrementare il valore visua-
lizzato.
MODEPressione breve per accedere
al menù e/o passare alla vi-
deata successiva oppure con-
fermare la scelta desiderata.
Pressione lunga per ritornare
alla videata standard.
–Per scorrere sulla videata e sulle
relative opzioni le voci precedenti
o per decrementare il valore vi-
sualizzato.
NOTA I pulsanti
+e–attivano fun-
zioni diverse a seconda delle seguenti
situazioni.❒Per confermare la modifica ap-
portata all’ora, premere e mante-
nere premuto per più di 2 secondi
il tasto MODE.
Regolazione volume segnalatore
acustico (buzzer)
Per impostare il volume desiderato,
procedere come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare “bUZZ”;
❒il tasto +per aumentare il vo-
lume;
❒premere il tasto –per diminuire il
volume;
❒per confermare la modifica appor-
tata, premere e mantenere pre-
muto per più di 2 secondi il tasto
MODE.
Segnalazione superamento limite
impostato di velocità
Per impostare un valore di velocità
vettura di riferimento, oltrepassato il
quale il sistema informa l’utente di
questo evento mediante visualizza-
zione sul display e avviso acustico:
La vettura viene consegnata con que-
sta funzione in modalità “OFF”.
MENU DI SET-UP
Il “Menu di set -up” permette di ef-
fettuare le regolazioni e/o le imposta-
zioni seguenti:
❒REGOLAZIONE OROLOGIO
❒REGOLAZIONE VOLUME SE-
GNALATORE ACUSTICO (BUZ-
ZER)
❒IMPOSTAZIONE LIMITE VELO-
CITÀ
❒IMPOSTAZIONE UNITÀ DI MI-
SURA.
Regolazione orologio
La vettura viene consegnata con que-
sta funzione regolata sulle 24 ore.
Per impostare l’ora desiderata, proce-
dere come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare “Hour”;
❒premere il tasto +per aumentare
di un minuto;
❒premere il tasto –per diminuire di
un minuto.
Mantenendo premuti i pulsanti +o–
per alcuni secondi, ne deriva rispetti-
vamente l’avanzamento o la retroces-
sione rapida automatica sino al rila-
scio dei pulsanti.
fig. 27L0D0384m
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 23

24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

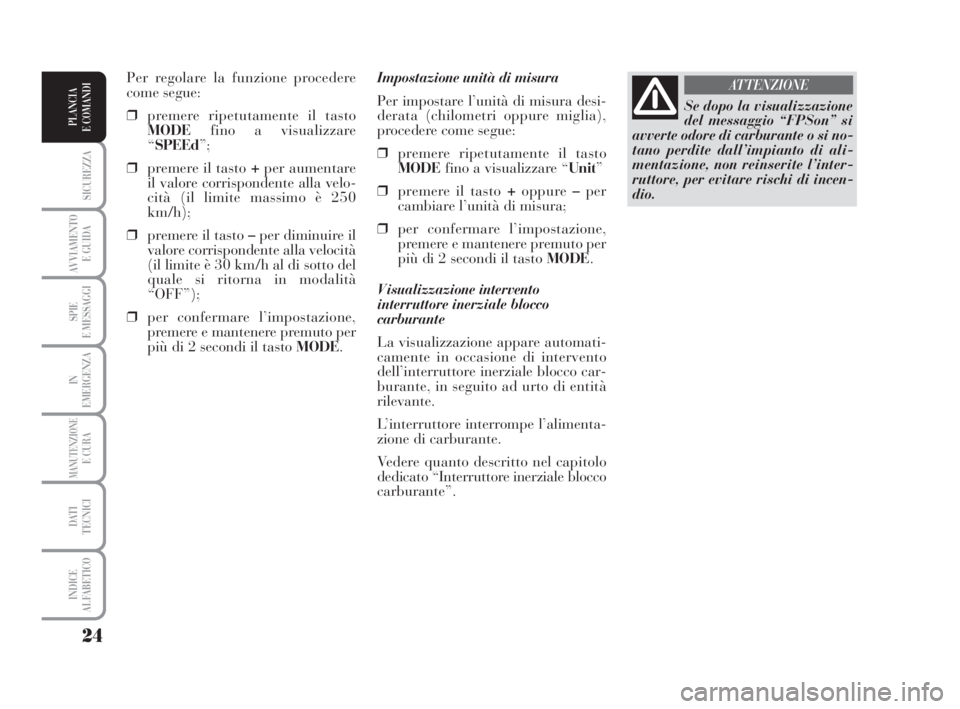

Impostazione unità di misura
Per impostare l’unità di misura desi-
derata (chilometri oppure miglia),
procedere come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare “Unit”
❒premere il tasto +oppure –per
cambiare l’unità di misura;
❒per confermare l’impostazione,
premere e mantenere premuto per
più di 2 secondi il tasto MODE.
V isualizzazione intervento
interruttore inerziale blocco
carburante
La visualizzazione appare automati-
camente in occasione di intervento
dell’interruttore inerziale blocco car-
burante, in seguito ad urto di entità
rilevante.
L’interruttore interrompe l’alimenta-
zione di carburante.
Vedere quanto descritto nel capitolo
dedicato “Interruttore inerziale blocco
carburante”. Per regolare la funzione procedere
come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare
“SPEEd”;
❒premere il tasto +per aumentare
il valore corrispondente alla velo-
cità (il limite massimo è 250
km/h);
❒premere il tasto –per diminuire il
valore corrispondente alla velocità
(il limite è 30 km/h al di sotto del
quale si ritorna in modalità
“OFF”);
❒per confermare l’impostazione,
premere e mantenere premuto per
più di 2 secondi il tasto MODE.
Se dopo la visualizzazione
del messaggio “FPSon” si
avverte odore di carburante o si no-
tano perdite dall’impianto di ali-
mentazione, non reinserite l’inter-
ruttore, per evitare rischi di incen-
dio.
ATTENZIONE
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 24

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 29L0D09000m

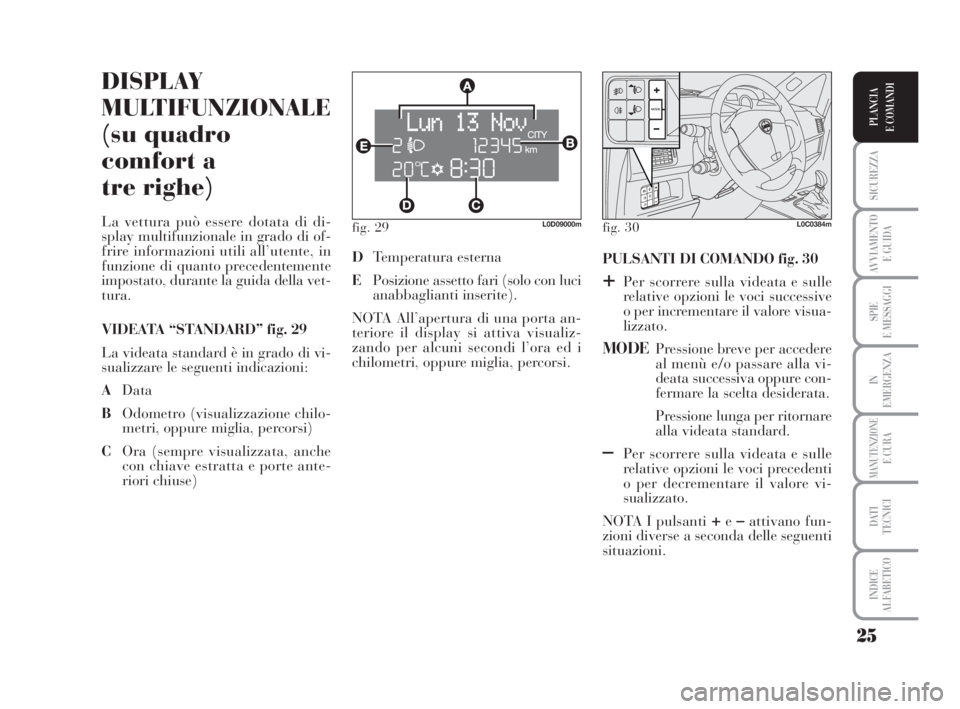

DISPLAY
MULTIFUNZIONALE
(su quadro
comfort a
tre righe)
La vettura può essere dotata di di-
splay multifunzionale in grado di of-
frire informazioni utili all’utente, in
funzione di quanto precedentemente
impostato, durante la guida della vet-
tura.
VIDEATA “STANDARD” fig. 29
La videata standard è in grado di vi-
sualizzare le seguenti indicazioni:
AData
BOdometro (visualizzazione chilo-
metri, oppure miglia, percorsi)
COra (sempre visualizzata, anche
con chiave estratta e porte ante-
riori chiuse)PULSANTI DI COMANDO fig. 30
+Per scorrere sulla videata e sulle
relative opzioni le voci successive
o per incrementare il valore visua-
lizzato.
MODEPressione breve per accedere
al menù e/o passare alla vi-
deata successiva oppure con-
fermare la scelta desiderata.
Pressione lunga per ritornare
alla videata standard.
–Per scorrere sulla videata e sulle
relative opzioni le voci precedenti
o per decrementare il valore vi-
sualizzato.
NOTA I pulsanti
+e–attivano fun-
zioni diverse a seconda delle seguenti
situazioni. DTemperatura esterna
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
NOTA All’apertura di una porta an-
teriore il display si attiva visualiz-
zando per alcuni secondi l’ora ed i
chilometri, oppure miglia, percorsi.
fig. 30L0C0384m
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 25

26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

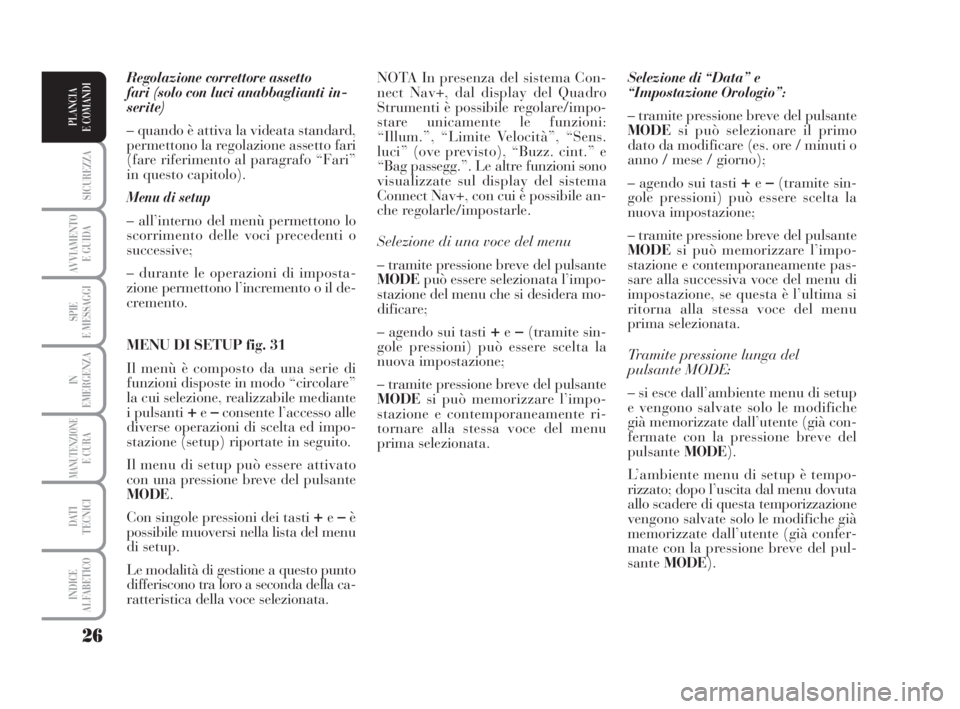

Regolazione correttore assetto
fari (solo con luci anabbaglianti in-
serite)
– quando è attiva la videata standard,
permettono la regolazione assetto fari
(fare riferimento al paragrafo “Fari”
in questo capitolo).
Menu di setup
– all’interno del menù permettono lo
scorrimento delle voci precedenti o
successive;
– durante le operazioni di imposta-
zione permettono l’incremento o il de-
cremento.

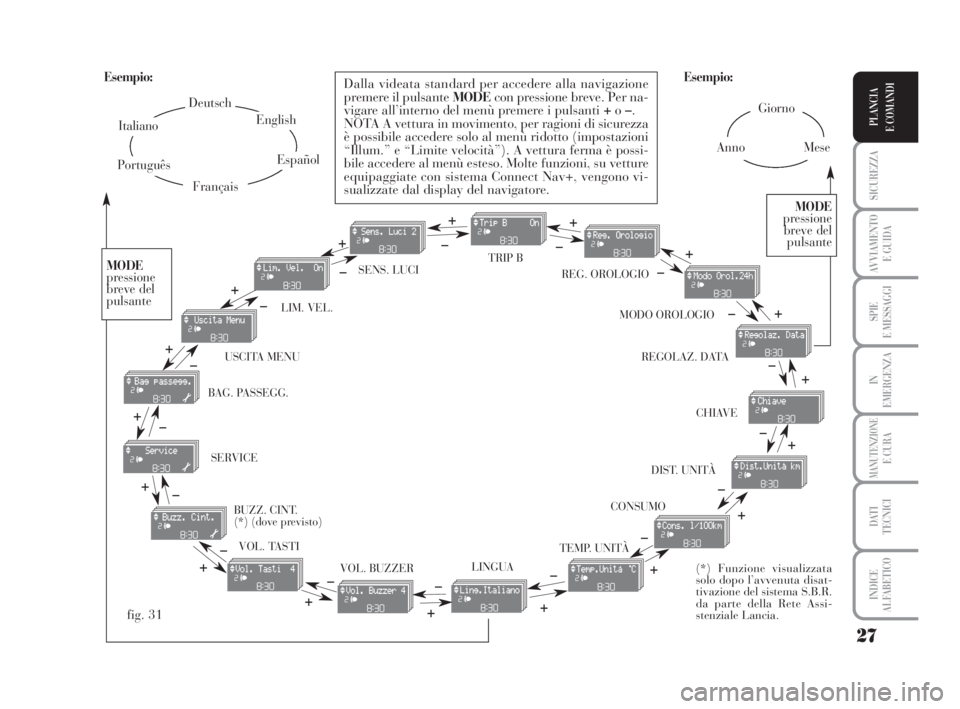

MENU DI SETUP fig. 31
Il menù è composto da una serie di
funzioni disposte in modo “circolare”
la cui selezione, realizzabile mediante
i pulsanti
+e–consente l’accesso alle
diverse operazioni di scelta ed impo-
stazione (setup) riportate in seguito.
Il menu di setup può essere attivato
con una pressione breve del pulsante
MODE.
Con singole pressioni dei tasti
+e–è
possibile muoversi nella lista del menu
di setup.
Le modalità di gestione a questo punto
differiscono tra loro a seconda della ca-
ratteristica della voce selezionata.Selezione di “Data” e
“Impostazione Orologio”:
– tramite pressione breve del pulsante
MODEsi può selezionare il primo
dato da modificare (es. ore / minuti o
anno / mese / giorno);
– agendo sui tasti
+e–(tramite sin-
gole pressioni) può essere scelta la
nuova impostazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’impo-
stazione e contemporaneamente pas-
sare alla successiva voce del menu di
impostazione, se questa è l’ultima si
ritorna alla stessa voce del menu
prima selezionata.
Tramite pressione lunga del
pulsante MODE:
– si esce dall’ambiente menu di setup
e vengono salvate solo le modifiche
già memorizzate dall’utente (già con-
fermate con la pressione breve del
pulsanteMODE).
L’ambiente menu di setup è tempo-
rizzato; dopo l’uscita dal menu dovuta
allo scadere di questa temporizzazione
vengono salvate solo le modifiche già
memorizzate dall’utente (già confer-
mate con la pressione breve del pul-
santeMODE). NOTA In presenza del sistema Con-
nect Nav+, dal display del Quadro
Strumenti è possibile regolare/impo-
stare unicamente le funzioni:
“Illum.”, “Limite Velocità”, “Sens.
luci” (ove previsto), “Buzz. cint.” e
“Bag passegg.”. Le altre funzioni sono
visualizzate sul display del sistema
Connect Nav+, con cui è possibile an-
che regolarle/impostarle.
Selezione di una voce del menu
– tramite pressione breve del pulsante
MODEpuò essere selezionata l’impo-
stazione del menu che si desidera mo-
dificare;
– agendo sui tasti
+e–(tramite sin-
gole pressioni) può essere scelta la
nuova impostazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’impo-
stazione e contemporaneamente ri-
tornare alla stessa voce del menu
prima selezionata.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 26

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIGiorno
AnnoMese Esempio:
CONSUMO USCITA MENULIM. VEL.REG. OROLOGIO SENS. LUCITRIP B
MODO OROLOGIO
REGOLAZ. DATA
CHIAVE
DIST. UNITÀ
VOL. TASTI
VOL. BUZZER SERVICE
LINGUATEMP. UNITÀ
Esempio:
– +
+– – –
+ +
–
–
+
+++
–––
+ +
–
MODE
pressione
breve del
pulsante
Dalla videata standard per accedere alla navigazione
premere il pulsante MODEcon pressione breve. Per na-
vigare all’interno del menù premere i pulsanti +o–.
NOTA A vettura in movimento, per ragioni di sicurezza
è possibile accedere solo al menù ridotto (impostazioni
“Illum.” e “Limite velocità”). A vettura ferma è possi-
bile accedere al menù esteso. Molte funzioni, su vetture
equipaggiate con sistema Connect Nav+, vengono vi-
sualizzate dal display del navigatore.
–
+ +
–
MODE
pressione
breve del
pulsante
Deutsch
English
Español
Italiano
Português
Français
(*) Funzione visualizzata
solo dopo l’avvenuta disat-
tivazione del sistema S.B.R.
da parte della Rete Assi-
stenziale Lancia.
fig. 31
+
– +
–+
–
+
–
+ –
BUZZ. CINT.
(*) (dove previsto) BAG. PASSEGG.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 27

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

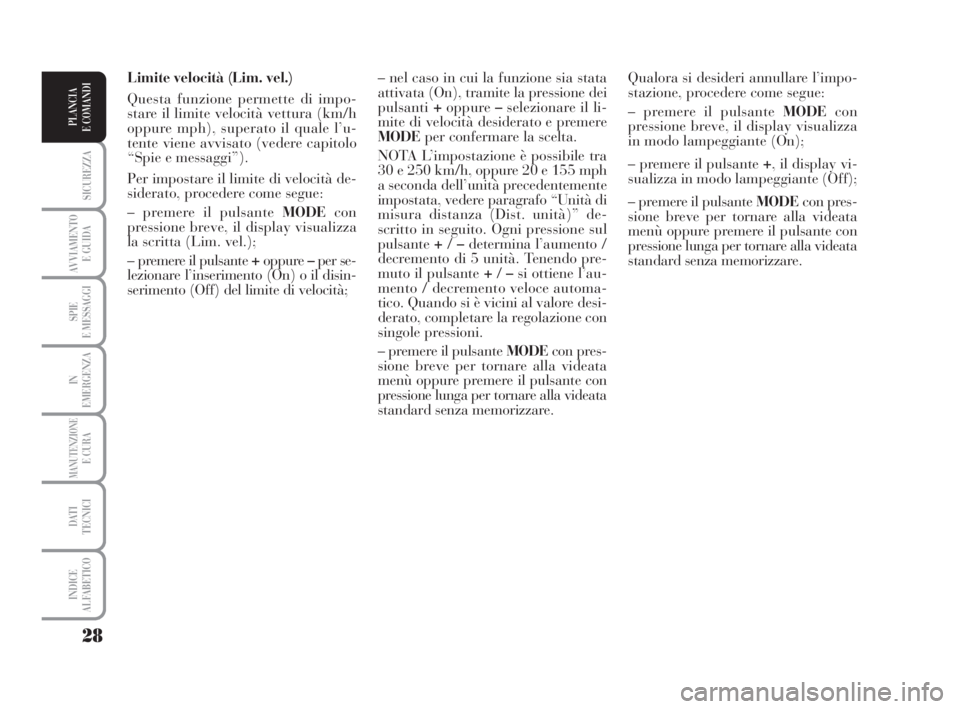

Limite velocità (Lim. vel.)
Questa funzione permette di impo-
stare il limite velocità vettura (km/h
oppure mph), superato il quale l’u-
tente viene avvisato (vedere capitolo
“Spie e messaggi”).
Per impostare il limite di velocità de-
siderato, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
la scritta (Lim. vel.);
– premere il pulsante +oppure –per se-
lezionare l’inserimento (On) o il disin-
serimento (Off) del limite di velocità;Qualora si desideri annullare l’impo-
stazione, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (On);
– premere il pulsante +, il display vi-
sualizza in modo lampeggiante (Off);
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. – nel caso in cui la funzione sia stata
attivata (On), tramite la pressione dei
pulsanti+oppure –selezionare il li-
mite di velocità desiderato e premere
MODEper confermare la scelta.
NOTA L’impostazione è possibile tra
30 e 250 km/h, oppure 20 e 155 mph
a seconda dell’unità precedentemente
impostata, vedere paragrafo “Unità di
misura distanza (Dist. unità)” de-
scritto in seguito. Ogni pressione sul
pulsante+/–determina l’aumento /
decremento di 5 unità. Tenendo pre-
muto il pulsante +/–si ottiene l’au-
mento / decremento veloce automa-
tico. Quando si è vicini al valore desi-
derato, completare la regolazione con
singole pressioni.
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 28

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione sensibilità sensore fari
automatici (Sens. luci)
(dove previsto)
Questa funzione consente di regolare
la sensibilità del sensore crepuscolare
secondo 3 livelli (livello 1 = livello mi-
nimo, livello 2 = livello medio, livello
3 = livello massimo); maggiore è la
sensibilità, minore è la quantità di
luce esterna necessaria per comandare
l’accensione delle luci. La vettura
viene consegnata con questa regola-
zione impostata sul livello “2”.
Per impostare la regolazione deside-
rata occorre procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante il livello prece-
dentemente impostato;
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Abilitazione Trip B (Trip B)
Questa funzione consente di attivare
(On) oppure disattivare (Off) la vi-
sualizzazione del Trip B (trip par-
ziale).
Per ulteriori informazioni vedere pa-
ragrafo “Trip computer”.
Per l’attivazione / disattivazione, pro-
cedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (On) oppure
(Off) (in funzione di quanto prece-
dentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione orologio
(Reg. orologio)
Questa funzione consente la regola-
zione dell’orologio.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante le “ore”;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante i “minuti”;
– premere il pulsante +oppure –per
effettuare la regolazione.
NOTA Ogni pressione sui pulsanti +o
–determina l’aumento o il decre-
mento di una unità. Mantenendo pre-
muto il pulsante ne deriva l’aumento/
decremento veloce automatico.
Quando si è vicini al valore deside-
rato, completare la regolazione con
singole pressioni.
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 29
