Sblocco porte e portellone
bagagliaio (Chiave)
Questa funzione consente: lo sblocco
delle porte anteriori e posteriori, lo
sblocco unicamente della porta lato
guida oppure lo sblocco di tutte le
porte compreso il portellone baga-
gliaio.
Per effettuare tale impostazione, pro-
cedere come segue:
– premere il pulsante MODEcon pres-
sione breve, il display visualizza “Apri
porte”, “Apri guida” e “Apri tutto”;
– premere il pulsante +oppure –per
effettuare la scelta. La voce selezio-
nata sarà visualizzata in modo lam-
peggiante;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla vi-
deata standard senza memorizzare. – premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante “il mese”;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante “il giorno”;
– premere il pulsante +oppure –per
effettuare la regolazione.
Nota Ogni pressione sui pulsanti +o
–determina l’aumento o il decre-
mento di una unità. Mantenendo pre-
muto il pulsante ne deriva l’aumento /
decremento veloce automatico.
Quando si è vicini al valore deside-
rato, completare la regolazione con
singole pressioni.
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Modalità orologio 12h/24h
(Modo orol.)
Questa funzione consente l’imposta-
zione della visualizzazione in moda-
lità 12h o 24h.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante 12h oppure
24h (in funzione di quanto preceden-
temente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione data (Regolaz. data)
Questa funzione consente l’aggiorna-
mento della data (anno – mese –
giorno).
Per aggiornare procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante “l’anno”;
– premere il pulsante +oppure –per
effettuare la regolazione;
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 30

31
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Unità di misura “distanza”
(Dist. unità)
Questa funzione consente l’imposta-
zione dell’unità di misura distanza
(km oppure mi).
Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (km) oppure
(mi) (in funzione di quanto prece-
dentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.Per effettuare tale impostazione, oc-
corre procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (km/l) oppure
(l/100km) (in funzione di quanto pre-
cedentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare. Unità di misura “consumo”
(Consumo)
Questa funzione permette di impo-
stare l’unità di misura relativa alla
quantità di carburante consumato
(km/l, l/100 km oppure mpg) corre-
lata all'unità di misura della distanza
selezionata (km oppure miglia,vedere
paragrafo precedente “Unità di mi-
sura distanza”).
Se l’unità di misura distanza impo-
stata è “km” il display consente l’im-
postazione dell’unità di misura (km/l
oppure l/100km) riferita alla quan-
tità di carburante consumato. Se l’u-
nità di misura distanza impostata è
“mi” il display visualizzerà la quan-
tità di carburante consumato in
“mpg”.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 31

32
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione volume segnalazione
acustica avarie / avvertimenti (Vol.
buzzer)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica (buzzer) che accompa-
gna le visualizzazioni di avaria / av-
vertimento. Per impostare il volume
desiderato, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Selezione lingua (Ling.)
Le visualizzazioni del display, previa
impostazione, possono essere rappre-
sentate nelle seguenti lingue: Italiano,
Tedesco, Inglese, Spagnolo, Francese,
Portoghese.
Per impostare la lingua desiderata,
procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante la “lingua”
precedentemente impostata;
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Unità di misura “temperatura”
( Temp. unità)
Questa funzione consente l’imposta-
zione dell’unità di misura tempera-
tura (°C oppure °F).
Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (°C) oppure
(°F) (in funzione di quanto preceden-
temente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 32

33
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione volume tasti
( Vol. tasti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica che accompagna la
pressione dei pulsanti MODE,+e–.
Per impostare il volume desiderato,
procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
Riattivazione buzzer per
segnalazione S.B.R.
(Buzz. cint.) (dove previsto)
La funzione è visualizzabile solo dopo
l’avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assisten-
ziale Lancia (vedere capitolo “Sicu-
rezza” al paragrafo “Sistema S.B.R.”).Al di sotto dei 200 km le segnalazioni
vengono proposte a scadenza più rav-
vicinata.Per versioni 1.3 Multijet, per
la sostituzione del filtro aria, olio mo-
tore e filtro olio motore, vedere quanto
descritto nel “Piano di Manutenzione
Programmata” nel Capitolo “Manu-
tenzione e cura”. La visualizzazione
sarà in km o miglia a seconda dell’im-
postazione effettuata nell’unità misura.
Quando la manutenzione program-
mata (“tagliando”) è prossima alla sca-
denza prevista, ruotando la chiave di
avviamento in posizione MAR, sul di-
splay apparirà la scritta “Service” se-
guita dal numero di chilometri/miglia
oppure giorni mancanti alla manuten-
zione della vettura. L’informazione di
“Manutenzione programmata” è for-
nita in chilometri (km)/miglia (mi) op-
pure giorni (gg), a seconda della sca-
denza che, di volta in volta, si presenta
per prima. Rivolgersi alla Rete Assi-
stenziale Lancia che provvederà, oltre
alle operazioni di manutenzione previ-
ste dal “Piano di manutenzione pro-
grammata” o dal “Piano di ispezione
annuale”, all’azzeramento di tale vi-
sualizzazione (reset). Manutenzione programmata
(Service)
Questa funzione consente di visualiz-
zare le indicazioni relative alle sca-
denze, chilometriche o giornaliere, dei
tagliandi di manutenzione.
Per consultare tali indicazioni proce-
dere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
la scadenza in km oppure mi in fun-
zione di quanto precedentemente im-
postato (vedere paragrafo “Unità di
misura distanza”);
– premere il pulsante +oppure –per
visualizzare la scadenza in giorni;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.
NOTA Il “Piano di manutenzione pro-
grammata” prevede la manutenzione
della vettura ogni 20.000 km (oppure
il valore equivalente in mi) oppure un
anno; questa visualizzazione appare
automaticamente, con chiave in posi-
zioneMAR, a partire da 2.000 km
(oppure il valore equivalente in mi)
oppure 30 giorni da tale scadenza e
viene riproposta ogni 200 km (oppure
il valore equivalente in mi) oppure 3
giorni.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 33

34
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

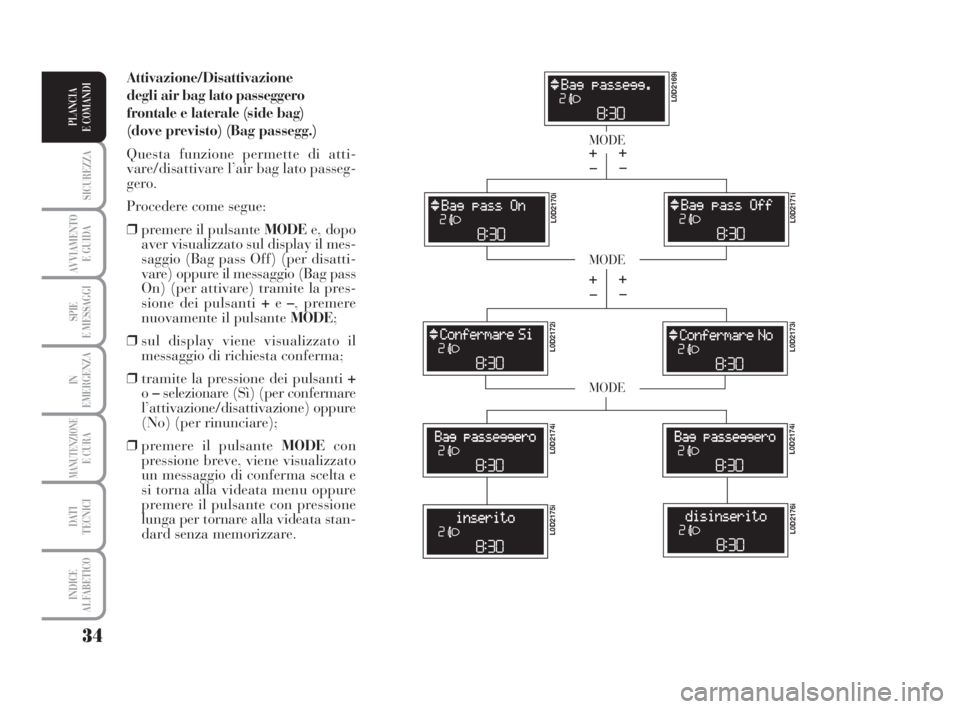

Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale (side bag)
(dove previsto) (Bag passegg.)
Questa funzione permette di atti-
vare/disattivare l’air bag lato passeg-
gero.
Procedere come segue:
❒premere il pulsante MODEe, dopo
aver visualizzato sul display il mes-
saggio (Bag pass Off) (per disatti-
vare) oppure il messaggio (Bag pass
On) (per attivare) tramite la pres-
sione dei pulsanti +e–, premere
nuovamente il pulsante MODE;
❒sul display viene visualizzato il
messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti +
o–selezionare (Sì) (per confermare
l’attivazione/disattivazione) oppure
(No) (per rinunciare);
❒premere il pulsante MODEcon
pressione breve, viene visualizzato
un messaggio di conferma scelta e
si torna alla videata menu oppure
premere il pulsante con pressione
lunga per tornare alla videata stan-
dard senza memorizzare.
MODE
MODE
MODE
– +
L0D2169i L0D2170i
L0D2171i L0D2172i
L0D2173i L0D2174iL0D2174i
L0D2175iL0D2176i
– +
– +
– +
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 34

35
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Uscita menù
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menù.
Premendo il pulsante MODEcon
pressione breve, il display torna alla
videata standard senza memorizzare.
Premendo invece il pulsante +il di-
splay torna alla prima voce del menù
(Lim. vel.).Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Il “General Trip” consente la visua-
lizzazione delle seguenti grandezze:
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida).
Il “Trip B”, consente la visualizza-
zione delle seguenti grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di
guida).
NOTA Il “Trip B” è una funzione
escludibile (vedere paragrafo “Abili-
tazione Trip B”). Le grandezze “Au-
tonomia” e “Consumo istantaneo”
non sono azzerabili. TRIP COMPUTER (dove previsto)
Generalità
Il “Trip computer” consente di visua-
lizzare, con chiave di avviamento in
posizioneMAR, le grandezze relative
allo stato di funzionamento della vet-
tura. Tale funzione è composta dal
“General trip” capace di monitorare
la “missione completa” della vettura
(viaggio) e dal “Trip B”, in grado di
monitorarne la missione parziale;
quest’ultima funzione è “contenuta”
(come illustrato in fig. 33) all’interno
della missione completa.
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 35

36
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Nuova missione
Inizia da quando è effettuato un az-
zeramento:
– “manuale” da parte dell’utente, tra-
mite la pressione del relativo pulsante;
– “automatico” quando la “distanza
percorsa” raggiunge il valore 9999,9
km oppure quando il “tempo di viag-
gio” raggiunge il valore di 99.59 (99
ore e 59 minuti);
– dopo ogni scollegamento e conse-
guente riconnessione della batteria.
AVVERTENZA L’operazione di azze-
ramento effettuata in presenza delle
visualizzazioni del “General Trip” ef-
fettua contemporaneamente l’azzera-
mento anche del “Trip B”, mentre
l’azzeramento del “Trip B” effettua il
reset solo delle grandezze relative alla
propria funzione. Tempo di viaggio
Tempo trascorso dall’inizio della
nuova missione.
AVVERTENZA In assenza di infor-
mazioni, tutte le grandezze del Trip
computer visualizzano l’indicazione
“----” al posto del valore. Quando
viene ripristinata la condizione di nor-
male funzionamento, il conteggio
delle varie grandezze riprende in
modo regolare, senza avere né un az-
zeramento dei valori visualizzati pre-
cedentemente all'anomalia, né l’inizio
di una nuova missione.

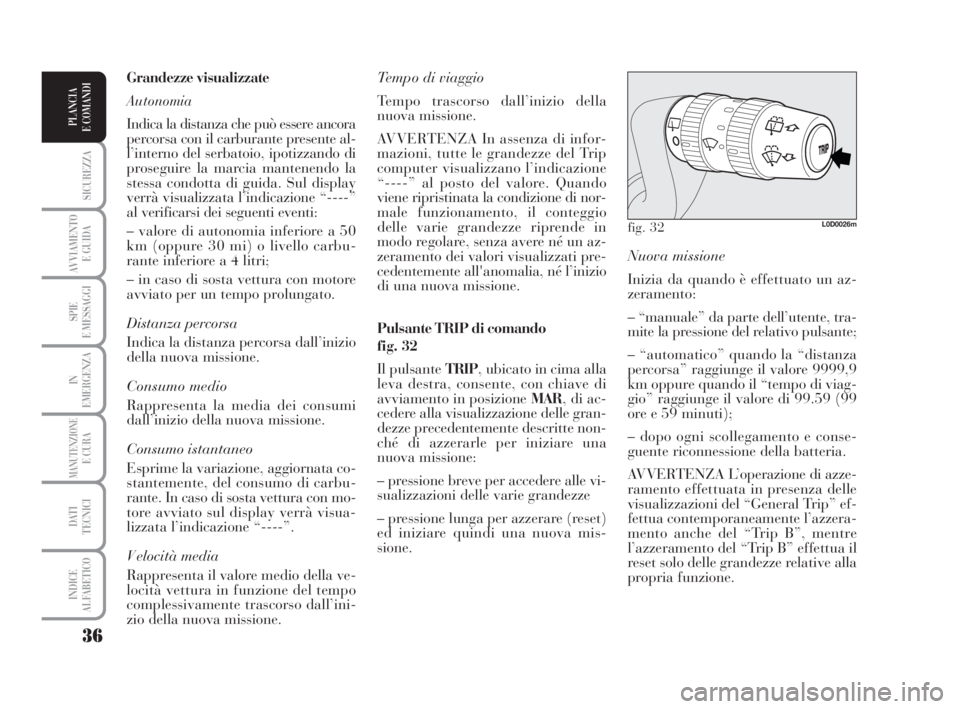

Pulsante TRIP di comando
fig. 32
Il pulsante TRIP, ubicato in cima alla
leva destra, consente, con chiave di
avviamento in posizione MAR, di ac-
cedere alla visualizzazione delle gran-
dezze precedentemente descritte non-
ché di azzerarle per iniziare una
nuova missione:
– pressione breve per accedere alle vi-
sualizzazioni delle varie grandezze
– pressione lunga per azzerare (reset)
ed iniziare quindi una nuova mis-
sione. Grandezze visualizzate
Autonomia
Indica la distanza che può essere ancora
percorsa con il carburante presente al-
l’interno del serbatoio, ipotizzando di
proseguire la marcia mantenendo la
stessa condotta di guida. Sul display
verrà visualizzata l’indicazione “----”
al verificarsi dei seguenti eventi:
– valore di autonomia inferiore a 50
km (oppure 30 mi) o livello carbu-
rante inferiore a 4 litri;
– in caso di sosta vettura con motore
avviato per un tempo prolungato.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media dei consumi
dall’inizio della nuova missione.
Consumo istantaneo
Esprime la variazione, aggiornata co-
stantemente, del consumo di carbu-
rante. In caso di sosta vettura con mo-
tore avviato sul display verrà visua-
lizzata l’indicazione “----”.
V elocità media
Rappresenta il valore medio della ve-
locità vettura in funzione del tempo
complessivamente trascorso dall’ini-
zio della nuova missione.
fig. 32L0D0026m
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 36

37
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

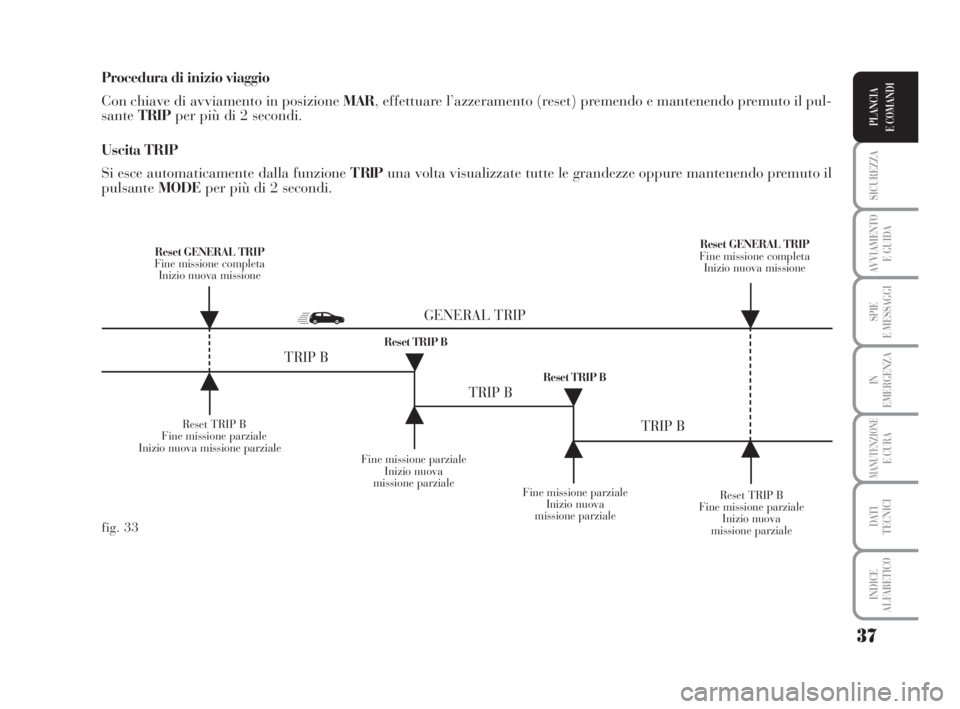

Procedura di inizio viaggio
Con chiave di avviamento in posizione MAR, effettuare l’azzeramento (reset) premendo e mantenendo premuto il pul-
santeTRIPper più di 2 secondi.
Uscita TRIP
Si esce automaticamente dalla funzione T RIPuna volta visualizzate tutte le grandezze oppure mantenendo premuto il
pulsanteMODEper più di 2 secondi.
Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale
Fine missione parziale
Inizio nuova
missione parziale
Reset TRIP B
Fine missione parziale
Inizio nuova
missione parziale Reset GENERAL TRIP
Fine missione completa
Inizio nuova missioneReset GENERAL TRIP
Fine missione completa
Inizio nuova missione
Fine missione parziale
Inizio nuova
missione parziale Reset TRIP B
Reset TRIP B
TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙
˙
˙˙
˙
fig. 33
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 37

38
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione inclinazione schienale
Agire sulla leva D-fig. 34nel senso in-
dicato dalla freccia, portare lo schie-
nale nella posizione desiderata, quindi
rilasciarla.
Regolazione lombare
(dove previsto)
Per regolare l’appoggio personalizzato
tra schiena e schienale, ruotare la ma-
nopolaC-fig. 34in senso orario per
aumentare la spinta lombare oppure
in senso antiorario per diminuirla.

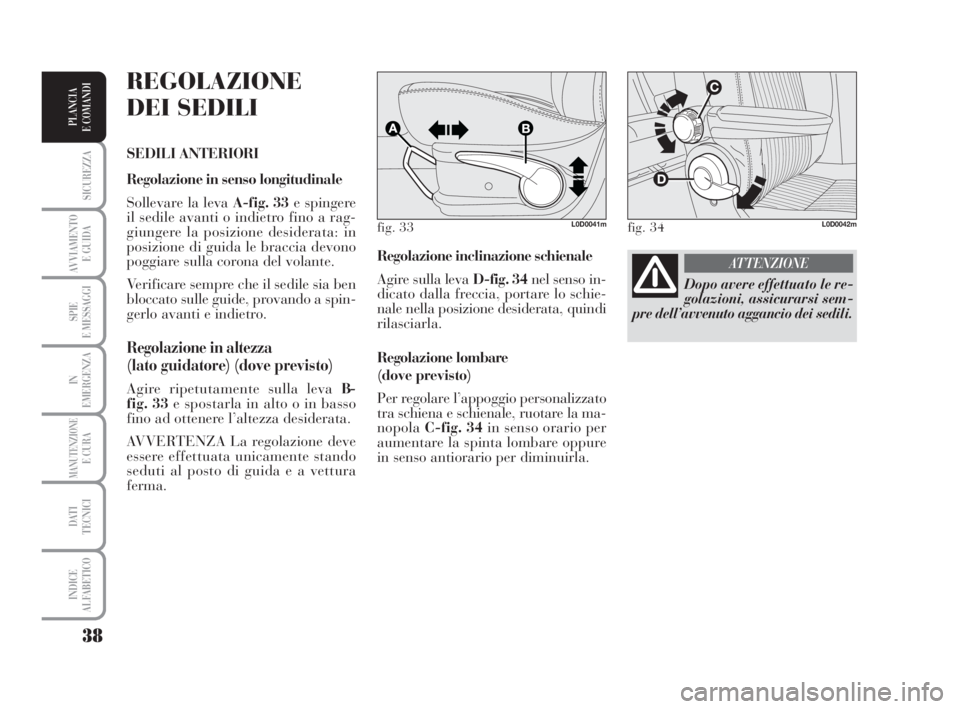

REGOLAZIONE
DEI SEDILI
SEDILI ANTERIORI
Regolazione in senso longitudinale
Sollevare la leva A-fig. 33e spingere
il sedile avanti o indietro fino a rag-
giungere la posizione desiderata: in
posizione di guida le braccia devono
poggiare sulla corona del volante.
Verificare sempre che il sedile sia ben
bloccato sulle guide, provando a spin-
gerlo avanti e indietro.
Regolazione in altezza
(lato guidatore) (dove previsto)
Agire ripetutamente sulla leva B-
fig. 33e spostarla in alto o in basso
fino ad ottenere l’altezza desiderata.
AVVERTENZA La regolazione deve
essere effettuata unicamente stando
seduti al posto di guida e a vettura
ferma.
fig. 33L0D0041mfig. 34L0D0042m
Dopo avere effettuato le re-
golazioni, assicurarsi sem-
pre dell’avvenuto aggancio dei sedili.
ATTENZIONE
038-094 MUSA 1ed IT 10-07-2008 11:28 Pagina 38

39
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

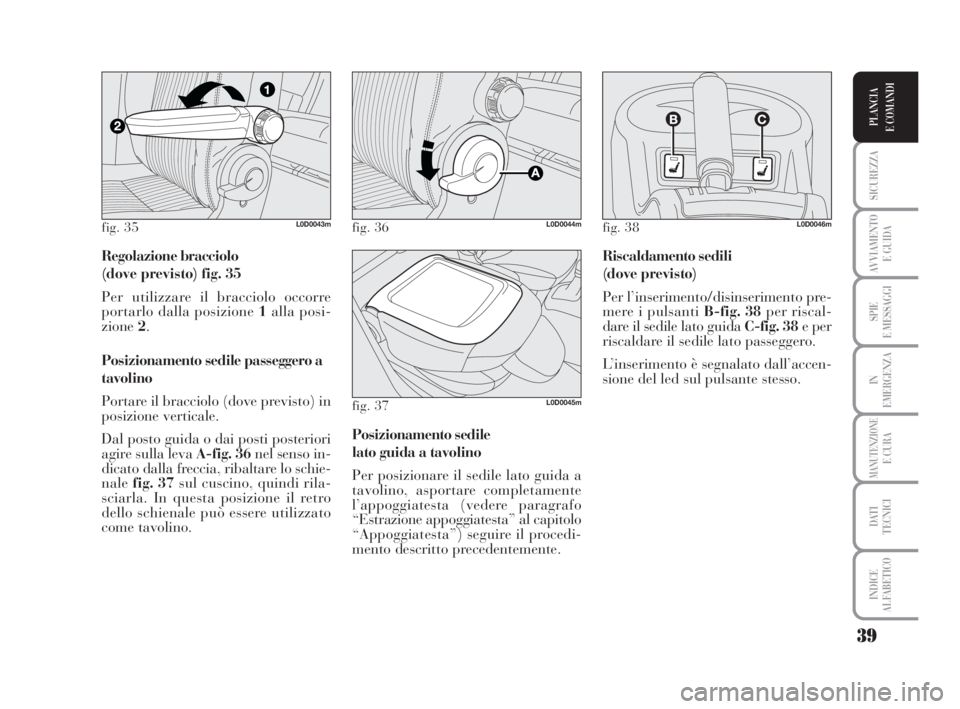

Regolazione bracciolo
(dove previsto) fig. 35
Per utilizzare il bracciolo occorre
portarlo dalla posizione 1alla posi-
zione2.
Posizionamento sedile passeggero a
tavolino
Portare il bracciolo (dove previsto) in
posizione verticale.
Dal posto guida o dai posti posteriori
agire sulla leva A-fig. 36nel senso in-
dicato dalla freccia, ribaltare lo schie-
nalefig. 37sul cuscino, quindi rila-
sciarla. In questa posizione il retro
dello schienale può essere utilizzato
come tavolino. Riscaldamento sedili
(dove previsto)
Per l’inserimento/disinserimento pre-
mere i pulsanti B-fig. 38per riscal-
dare il sedile lato guida C-fig. 38e per
riscaldare il sedile lato passeggero.
L’inserimento è segnalato dall’accen-
sione del led sul pulsante stesso.
Posizionamento sedile
lato guida a tavolino
Per posizionare il sedile lato guida a
tavolino, asportare completamente
l’appoggiatesta (vedere paragrafo
“Estrazione appoggiatesta” al capitolo
“Appoggiatesta”) seguire il procedi-
mento descritto precedentemente.
fig. 35L0D0043mfig. 36L0D0044m
fig. 37L0D0045m
fig. 38L0D0046m
038-094 MUSA 1ed IT 10-07-2008 11:28 Pagina 39
