Lancia Musa 2010 Notice d'entretien (in French)
Manufacturer: LANCIA, Model Year: 2010, Model line: Musa, Model: Lancia Musa 2010Pages: 218, PDF Size: 3.82 MB
Page 51 of 218
50
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

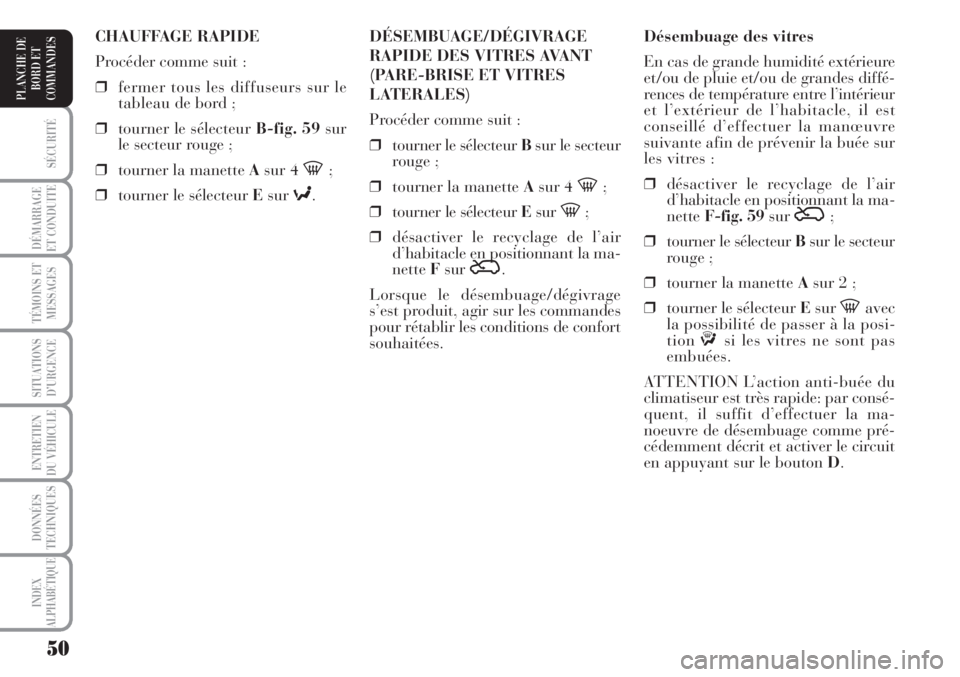

Désembuage des vitres
En cas de grande humidité extérieure
et/ou de pluie et/ou de grandes diffé-
rences de température entre l’intérieur
et l’extérieur de l’habitacle, il est
conseillé d’effectuer la manœuvre
suivante afin de prévenir la buée sur
les vitres :
❒désactiver le recyclage de l’air
d’habitacle en positionnant la ma-
netteF-fig. 59sur
Ú;
❒tourner le sélecteur Bsur le secteur
rouge ;
❒tourner la manette Asur 2 ;
❒tourner le sélecteur Esur
-avec
la possibilité de passer à la posi-
tion
ƒsi les vitres ne sont pas
embuées.
ATTENTION L’action anti-buée du
climatiseur est très rapide: par consé-
quent, il suffit d’effectuer la ma-
noeuvre de désembuage comme pré-
cédemment décrit et activer le circuit
en appuyant sur le bouton D. DÉSEMBUAGE/DÉGIVRAGE
RAPIDE DES VITRES AVANT
(PARE-BRISE ET VITRES
LATERALES)
Procéder comme suit :
❒tourner le sélecteur Bsur le secteur
rouge ;
❒tourner la manette Asur 4
-;
❒tourner le sélecteur Esur
-;
❒désactiver le recyclage de l’air
d’habitacle en positionnant la ma-
netteFsur
Ú.
Lorsque le désembuage/dégivrage
s’est produit, agir sur les commandes
pour rétablir les conditions de confort
souhaitées. CHAUFFAGE RAPIDE
Procéder comme suit :
❒fermer tous les diffuseurs sur le
tableau de bord ;
❒tourner le sélecteur B-fig. 59sur
le secteur rouge ;
❒tourner la manette Asur 4
-;
❒tourner le sélecteur Esur
≈.
Page 52 of 218
51
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES
DÉCONDENSATION/
DÉGIVRAGE DE LA LUNETTE
CHAUFFANTE ET DES
RÉTROVISEURS EXTÉRIEURS
(pour versions/marchés, où il est prévu)
Appuyer sur le bouton C-fig. 59pour
activer cette fonction : L’activation de
cette fonction est signalé par l’allu-
mage de la DEL sur le bouton.
La fonction est temporisée et se désac-
tive automatiquement après le temps
prédéterminé. Pour exclure à l’avance
cette fonction, appuyer de nouveau
sur le bouton C.
ATTENTION Ne pas appliquer d’au-
tocollants sur la partie intérieure de la
vitre arrière près des filaments de la
lunette dégivrante afin d’éviter de
l’endommager.Réglage refroidissement
Procéder comme suit :
❒désactiver le recyclage de l’air
d’habitacle en positionnant la ma-
netteF-fig. 59sur
Ú;
❒tourner le sélecteur Bdans le sens
des aiguilles d’une montre pour
augmenter la température ;
❒tourner la manette Adans le
sens inverse des aiguilles d’une
montre pour réduire la vitesse du
ventilateur.
ENTRETIEN DU CIRCUIT
Pendant la saison froide, le circuit de
climatisation doit être activé au moins
une fois par mois pour une durée
d’environ 10 minutes. Avant l’été,
faire contrôler l’efficacité du circuit en
question auprès du réseau Après-vente
Lancia. CLIMATISATION
(refroidissement
et déshumidification)
Procéder comme suit :
❒tourner le sélecteur B-fig. 59sur
le secteur bleu pour sélectionner la
température ;
❒tourner la manette Asur la vitesse
souhaitée ;
❒tourner le sélecteur Esur
«;
❒tourner le sélecteur Fsur
…;
❒appuyer sur le bouton D
√(allu-
mage de la DEL sur le bouton).
Page 53 of 218
52
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES
La température de l’air introduit est
toujours réglée automatiquement en
fonction de la température sélection-
née à l’écran du conducteur et du pas-
sager avant (sauf lorsque le circuit est
éteint et dans certaines conditions
lorsque le compresseur est désactivé).
Le système permet de régler ou de
modifier manuellement les paramètres
et les fonctions suivants :
❒température de l’air côté conduc-
teur/passager avant ;
❒vitesse du ventilateur (variation
continue) ;
❒répartition de l’air sur cinq positions
(conducteur/passager avant) ;
❒activation du compresseur ;
❒priorité de répartition monozone/
bi-zone ;
❒fonction de dégivrage/désembuage
rapide ;
❒recyclage de l’air ;
❒lunette dégivrante ;
❒extinction du système. ❒activation du compresseur (pour
le refroidissement/la déshumidifi-
cation de l’air) ;
❒recyclage de l’air.
Les fonctions susmentionnées peuvent
être modifiées manuellement, à savoir
que l’on peut intervenir sur le système
en sélectionnant une ou plusieurs
fonctions au choix et en variant les
paramètres. De cette manière, toute-
fois, on désactive le contrôle automa-
tique des fonctions sur lesquelles le
système n’interviendra que pour des
raisons de sécurité (ex. risque de buée
sur les vitres).
Les choix manuels sont toujours prio-
ritaires sur l’automatisme et sont mé-
morisés jusqu’à ce que l’utilisateur ré-
tablisse le contrôle automatique, sauf
dans les cas où le système intervient
pour des raisons particulières de
sécurité.
Le réglage manuel d’une fonction ne
remet pas en question le contrôle au-
tomatique des autres.
La quantité de l’air introduit dans
l’habitacle est indépendante de la vi-
tesse de la voiture, car elle est réglée
par le ventilateur commandé électro-

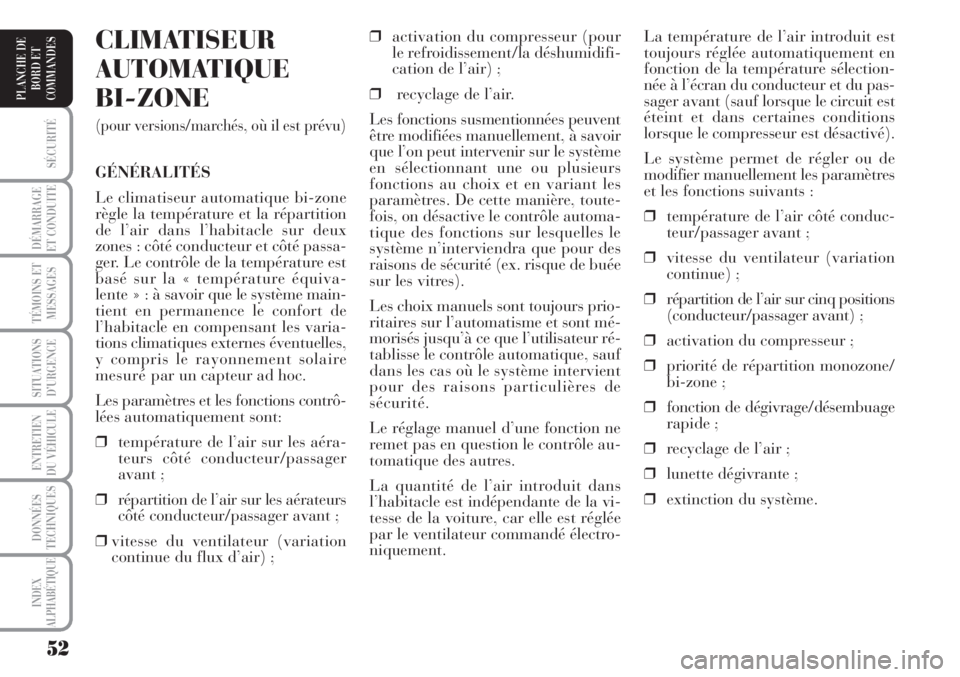

niquement.CLIMATISEUR
AUTOMATIQUE
BI-ZONE
(pour versions/marchés, où il est prévu)
GÉNÉRALITÉS
Le climatiseur automatique bi-zone
règle la température et la répartition
de l’air dans l’habitacle sur deux
zones : côté conducteur et côté passa-
ger. Le contrôle de la température est
basé sur la « température équiva-
lente » : à savoir que le système main-
tient en permanence le confort de
l’habitacle en compensant les varia-
tions climatiques externes éventuelles,
y compris le rayonnement solaire
mesuré par un capteur ad hoc.
Les paramètres et les fonctions contrô-
lées automatiquement sont:
❒température de l’air sur les aéra-
teurs côté conducteur/passager
avant ;
❒répartition de l’air sur les aérateurs
côté conducteur/passager avant ;
❒vitesse du ventilateur (variation
continue du flux d’air) ;
Page 54 of 218
53
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

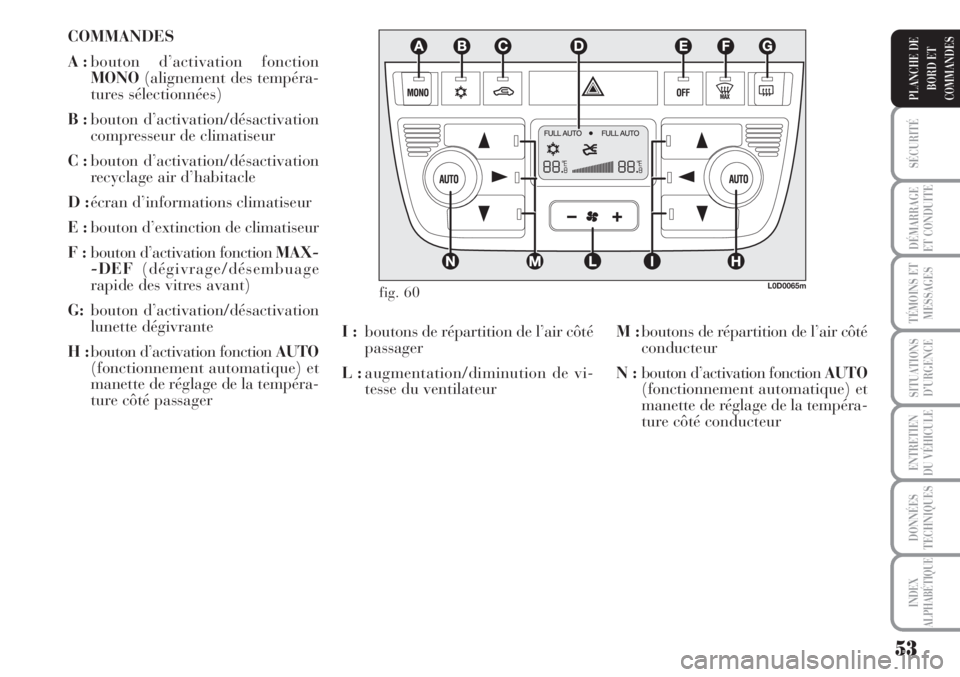

COMMANDES
A :bouton d’activation fonction
MONO(alignement des tempéra-
tures sélectionnées)
B :bouton d’activation/désactivation
compresseur de climatiseur
C :bouton d’activation/désactivation
recyclage air d’habitacle
D :écran d’informations climatiseur
E :bouton d’extinction de climatiseur
F :bouton d’activation fonction MAX-
-DEF(dégivrage/désembuage
rapide des vitres avant)
G:bouton d’activation/désactivation
lunette dégivrante
H :bouton d’activation fonction AUTO
(fonctionnement automatique) et
manette de réglage de la tempéra-
ture côté passagerM :boutons de répartition de l’air côté
conducteur
N :bouton d’activation fonction AUTO
(fonctionnement automatique) et
manette de réglage de la tempéra-
ture côté conducteur I :boutons de répartition de l’air côté
passager
L :augmentation/diminution de vi-
tesse du ventilateur
fig. 60L0D0065m

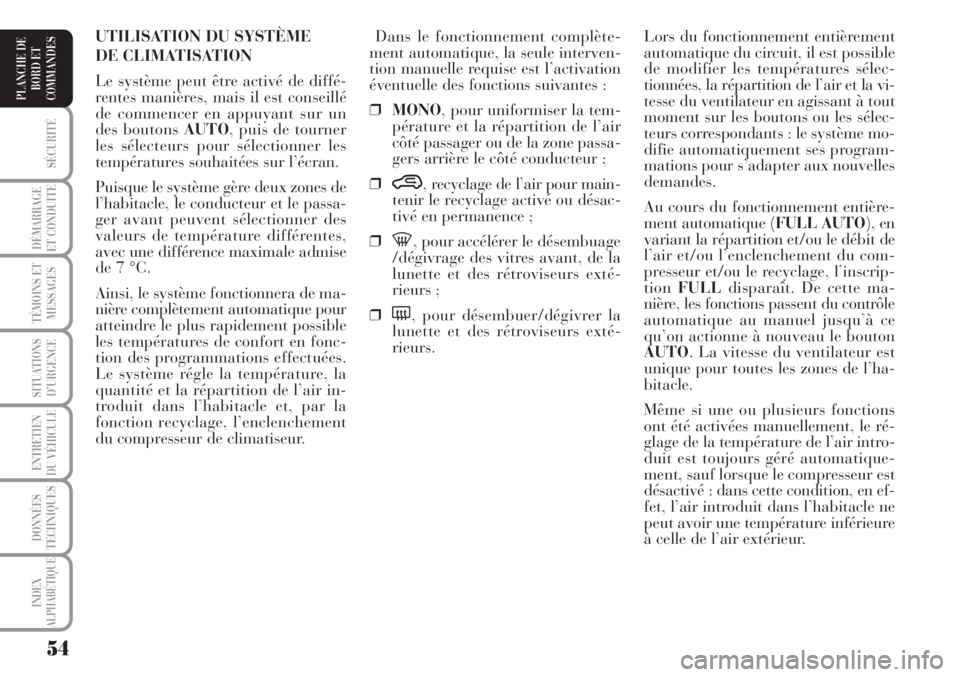

Page 55 of 218
54
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES
Lors du fonctionnement entièrement
automatique du circuit, il est possible
de modifier les températures sélec-
tionnées, la répartition de l’air et la vi-
tesse du ventilateur en agissant à tout
moment sur les boutons ou les sélec-
teurs correspondants : le système mo-
difie automatiquement ses program-
mations pour s’adapter aux nouvelles
demandes.
Au cours du fonctionnement entière-
ment automatique (FULL AUTO), en
variant la répartition et/ou le débit de
l’air et/ou l’enclenchement du com-
presseur et/ou le recyclage, l’inscrip-
tionFULLdisparaît. De cette ma-
nière, les fonctions passent du contrôle
automatique au manuel jusqu’à ce
qu’on actionne à nouveau le bouton
AUTO. La vitesse du ventilateur est
unique pour toutes les zones de l’ha-
bitacle.
Même si une ou plusieurs fonctions
ont été activées manuellement, le ré-
glage de la température de l’air intro-
duit est toujours géré automatique-
ment, sauf lorsque le compresseur est
désactivé : dans cette condition, en ef-
fet, l’air introduit dans l’habitacle ne
peut avoir une température inférieure
à celle de l’air extérieur. Dans le fonctionnement complète-
ment automatique, la seule interven-
tion manuelle requise est l’activation
éventuelle des fonctions suivantes :
❒MONO, pour uniformiser la tem-
pérature et la répartition de l’air
côté passager ou de la zone passa-
gers arrière le côté conducteur ;
❒
…, recyclage de l’air pour main-
tenir le recyclage activé ou désac-
tivé en permanence ;
❒
-, pour accélérer le désembuage
/dégivrage des vitres avant, de la
lunette et des rétroviseurs exté-
rieurs ;
❒
(, pour désembuer/dégivrer la
lunette et des rétroviseurs exté-
rieurs. UTILISATION DU SYSTÈME
DE CLIMATISATION
Le système peut être activé de diffé-
rentes manières, mais il est conseillé
de commencer en appuyant sur un
des boutons AUTO, puis de tourner
les sélecteurs pour sélectionner les
températures souhaitées sur l’écran.
Puisque le système gère deux zones de
l’habitacle, le conducteur et le passa-
ger avant peuvent sélectionner des
valeurs de température différentes,
avec une différence maximale admise
de 7 °C.
Ainsi, le système fonctionnera de ma-
nière complètement automatique pour
atteindre le plus rapidement possible
les températures de confort en fonc-
tion des programmations effectuées.
Le système régle la température, la
quantité et la répartition de l’air in-
troduit dans l’habitacle et, par la
fonction recyclage, l’enclenchement
du compresseur de climatiseur.
Page 56 of 218
55
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

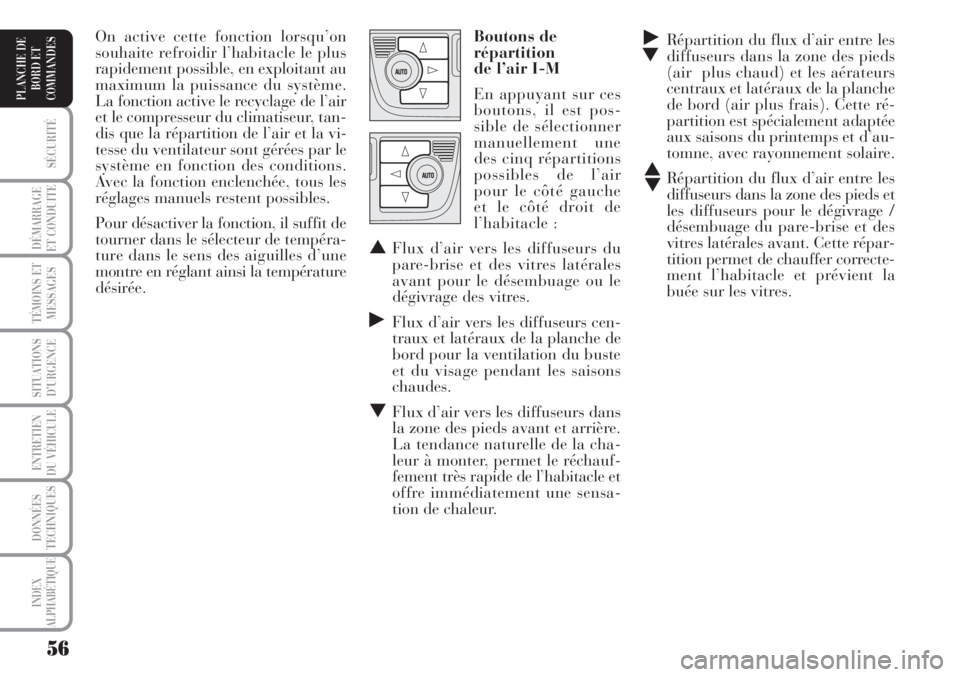

On active cette fonction lorsqu’on
souhaite chauffer l’habitacle le plus
rapidement possible, en exploitant au
maximum la puissance du système.
La fonction utilise la température
maximale du liquide de chauffage,
tandis que la répartition de l’air et la
vitesse du ventilateur sont gérées par
le système en fonction des conditions.
En particulier, si le liquide de refroi-
dissement n’est pas suffisamment
chaud, la vitesse maximale du venti-
lateur ne s’enclenche pas de suite,
afin de limiter l’entrée d’air qui ne se-
rait pas suffisamment chaud dans
l’habitacle.
Avec la fonction enclenchée, tous les
réglages manuels restent possibles.
Pour désactiver la fonction, il suffit de
tourner dans le sens inverse des ai-
guilles d’une montre le sélecteur de
température en sélectionnant ainsi la
température désirée.
❒FonctionLO(refroidissement
maxi) :
il s’enclenche quand on tourne le sé-
lecteur de la température dans le sens
inverse des aiguilles d’une montre au-
delà de la valeur minimum (16 °C).
Elle peut être activée soit du côté
conducteur soit du côté passager
avant ou bien des deux côtés simulta-
nément (en sélectionnant également
la fonction MONO). Cette fonction a été conçue pour faci-
liter la régulation de la température
de l’habitacle lorsqu’à l’intérieur de la
voiture il n’y a que le conducteur.
Pour revenir à la gestion séparée des
températures et de la répartition de
l’air dans les deux zones de l’habi-
tacle, il suffit de tourner les manettes
Hou d’appuyer à nouveau sur le bou-
ton (A-MONO) lorsque la DEL sur le
bouton est allumée.
En tournant les manettes à fond vers
la droite ou vers la gauche jusqu’à les
amener sur les sélections extrêmes HI
ouLO, les fonctions de chauffage ou
de refroidissement maximal s’enclen-
chent :
❒FonctionHI(chauffage maxi) :
Il s’enclenche en tournant le bouton
de la température dans le sens ho-
raire en dépassant la valeur maxi-
male (32 °C). Elle peut être activée
soit du côté conducteur soit du côté
passager avant ou bien des deux cô-
tés simultanément (en sélectionnant
également la fonction MONO). COMMANDES
Manettes de réglage
température
de l’air H-N
En tournant les ma-
nettes dans le sens
des aiguilles d’une
montre/sens inverse,
on augmente ou on
baisse la température
de l’air demandée res-
pectivement dans la
zone avant gauche
(manetteN) et dans la zone avant
droite (manette H) de l’habitacle.
Puisque le système gère deux zones de
l’habitacle, le conducteur et le passa-
ger avant peuvent sélectionner des
valeurs de température différentes,
avec une différence maximale admise
de 7 °C.
Les températures sélectionnées sont
affichées à l’écran près des manettes.
En appuyant sur le bouton A(MONO),
la température de l’air côté passager
avant s’aligne automatiquement à la
température côté conducteur ; par
conséquent, on peut sélectionner la
même température entre les deux
zones en tournant la manette Ncôté
conducteur.
Page 57 of 218
56
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES
˙
▼Répartition du flux d’air entre les
diffuseurs dans la zone des pieds
(air plus chaud) et les aérateurs
centraux et latéraux de la planche
de bord (air plus frais). Cette ré-
partition est spécialement adaptée
aux saisons du printemps et d’au-
tomne, avec rayonnement solaire.
▲
▼Répartition du flux d’air entre les
diffuseurs dans la zone des pieds et
les diffuseurs pour le dégivrage /
désembuage du pare-brise et des
vitres latérales avant. Cette répar-
tition permet de chauffer correcte-
ment l’habitacle et prévient la
buée sur les vitres. On active cette fonction lorsqu’on
souhaite refroidir l’habitacle le plus
rapidement possible, en exploitant au
maximum la puissance du système.
La fonction active le recyclage de l’air
et le compresseur du climatiseur, tan-
dis que la répartition de l’air et la vi-
tesse du ventilateur sont gérées par le
système en fonction des conditions.
Avec la fonction enclenchée, tous les
réglages manuels restent possibles.
Pour désactiver la fonction, il suffit de
tourner dans le sélecteur de tempéra-
ture dans le sens des aiguilles d’une
montre en réglant ainsi la température
désirée.Boutons de
répartition
de l’air I-M
En appuyant sur ces
boutons, il est pos-
sible de sélectionner
manuellement une
des cinq répartitions
possibles de l’air
pour le côté gauche
et le côté droit de
l’habitacle :
▲Flux d’air vers les diffuseurs du
pare-brise et des vitres latérales
avant pour le désembuage ou le
dégivrage des vitres.
˙Flux d’air vers les diffuseurs cen-
traux et latéraux de la planche de
bord pour la ventilation du buste
et du visage pendant les saisons
chaudes.
▼Flux d’air vers les diffuseurs dans
la zone des pieds avant et arrière.
La tendance naturelle de la cha-
leur à monter, permet le réchauf-
fement très rapide de l’habitacle et
offre immédiatement une sensa-
tion de chaleur.
Page 58 of 218
57
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

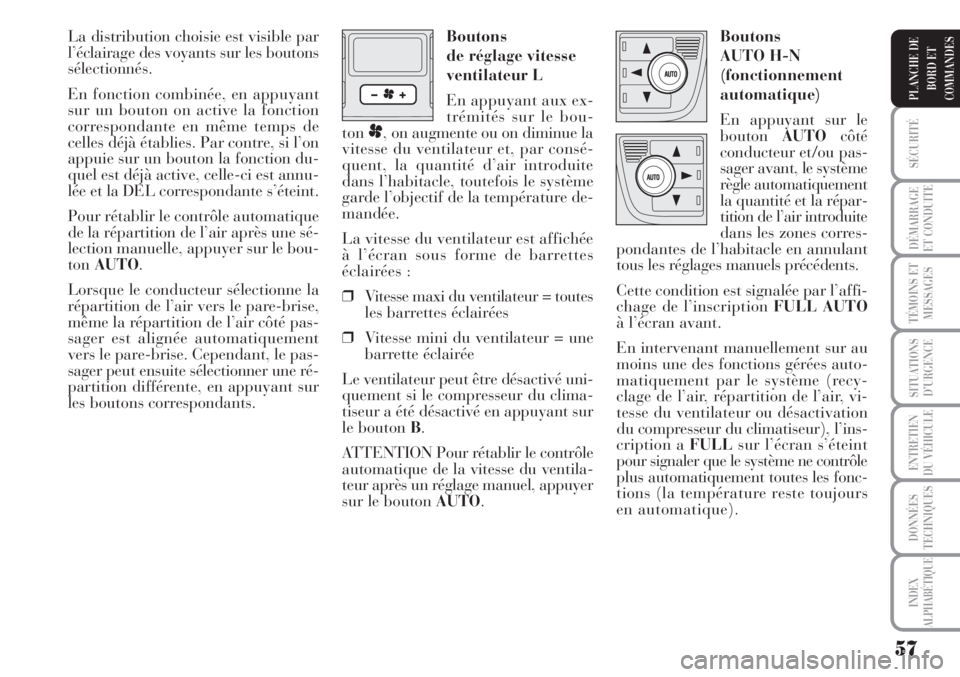

La distribution choisie est visible par
l’éclairage des voyants sur les boutons
sélectionnés.
En fonction combinée, en appuyant
sur un bouton on active la fonction
correspondante en même temps de
celles déjà établies. Par contre, si l’on
appuie sur un bouton la fonction du-
quel est déjà active, celle-ci est annu-
lée et la DEL correspondante s’éteint.
Pour rétablir le contrôle automatique
de la répartition de l’air après une sé-
lection manuelle, appuyer sur le bou-
tonAUTO.
Lorsque le conducteur sélectionne la
répartition de l’air vers le pare-brise,
même la répartition de l’air côté pas-
sager est alignée automatiquement
vers le pare-brise. Cependant, le pas-
sager peut ensuite sélectionner une ré-
partition différente, en appuyant sur
les boutons correspondants.Boutons
AUTO H-N
(fonctionnement
automatique)
En appuyant sur le
boutonAUTOcôté
conducteur et/ou pas-
sager avant, le système
règle automatiquement
la quantité et la répar-
tition de l’air introduite
dans les zones corres-
pondantes de l’habitacle en annulant
tous les réglages manuels précédents.
Cette condition est signalée par l’affi-
chage de l’inscription FULL AUTO
à l’écran avant.
En intervenant manuellement sur au
moins une des fonctions gérées auto-
matiquement par le système (recy-
clage de l’air, répartition de l’air, vi-
tesse du ventilateur ou désactivation
du compresseur du climatiseur), l’ins-
cription a FULLsur l’écran s’éteint
pour signaler que le système ne contrôle
plus automatiquement toutes les fonc-
tions (la température reste toujours
en automatique). Boutons
de réglage vitesse
ventilateur L
En appuyant aux ex-
trémités sur le bou-
ton
p, on augmente ou on diminue la
vitesse du ventilateur et, par consé-
quent, la quantité d’air introduite
dans l’habitacle, toutefois le système
garde l’objectif de la température de-
mandée.
La vitesse du ventilateur est affichée
à l’écran sous forme de barrettes
éclairées :
❒Vitesse maxi du ventilateur = toutes
les barrettes éclairées
❒Vitesse mini du ventilateur = une
barrette éclairée
Le ventilateur peut être désactivé uni-
quement si le compresseur du clima-
tiseur a été désactivé en appuyant sur
le bouton B.
ATTENTION Pour rétablir le contrôle
automatique de la vitesse du ventila-
teur après un réglage manuel, appuyer
sur le bouton AUTO.
Page 59 of 218
58
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

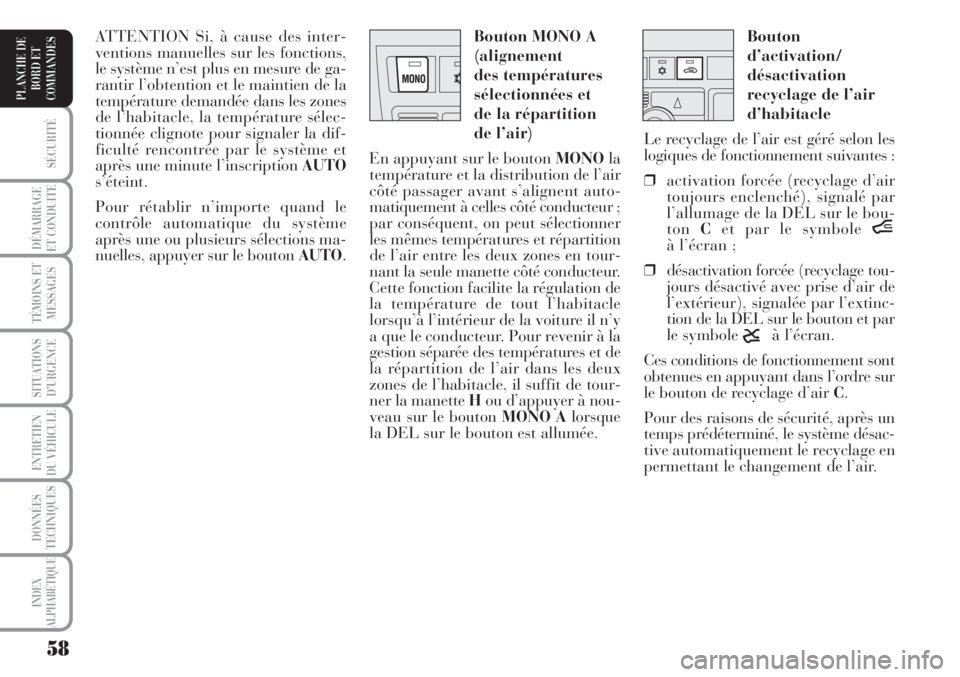

Bouton
d’activation/
désactivation
recyclage de l’air
d’habitacle
Le recyclage de l’air est géré selon les
logiques de fonctionnement suivantes :
❒activation forcée (recyclage d’air
toujours enclenché), signalé par
l’allumage de la DEL sur le bou-
tonCet par le symbole
íà l’écran ;
❒désactivation forcée (recyclage tou-
jours désactivé avec prise d’air de
l’extérieur), signalée par l’extinc-
tion de la DEL sur le bouton et par
le symbole
êà l’écran.
Ces conditions de fonctionnement sont
obtenues en appuyant dans l’ordre sur
le bouton de recyclage d’air C.
Pour des raisons de sécurité, après un
temps prédéterminé, le système désac-
tive automatiquement le recyclage en
permettant le changement de l’air. Bouton MONO A
(alignement
des températures
sélectionnées et
de la répartition
de l’air)
En appuyant sur le bouton MONOla
température et la distribution de l’air
côté passager avant s’alignent auto-
matiquement à celles côté conducteur ;
par conséquent, on peut sélectionner
les mêmes températures et répartition
de l’air entre les deux zones en tour-
nant la seule manette côté conducteur.
Cette fonction facilite la régulation de
la température de tout l’habitacle
lorsqu’à l’intérieur de la voiture il n’y
a que le conducteur. Pour revenir à la
gestion séparée des températures et de
la répartition de l’air dans les deux
zones de l’habitacle, il suffit de tour-
ner la manette Hou d’appuyer à nou-
veau sur le bouton MONO Alorsque
la DEL sur le bouton est allumée. ATTENTION Si, à cause des inter-
ventions manuelles sur les fonctions,
le système n’est plus en mesure de ga-
rantir l’obtention et le maintien de la
température demandée dans les zones
de l’habitacle, la température sélec-
tionnée clignote pour signaler la dif-
ficulté rencontrée par le système et
après une minute l’inscription AUTO
s’éteint.
Pour rétablir n’importe quand le
contrôle automatique du système
après une ou plusieurs sélections ma-
nuelles, appuyer sur le bouton AUTO.
Page 60 of 218
59
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE DE
BORD ET
COMMANDES

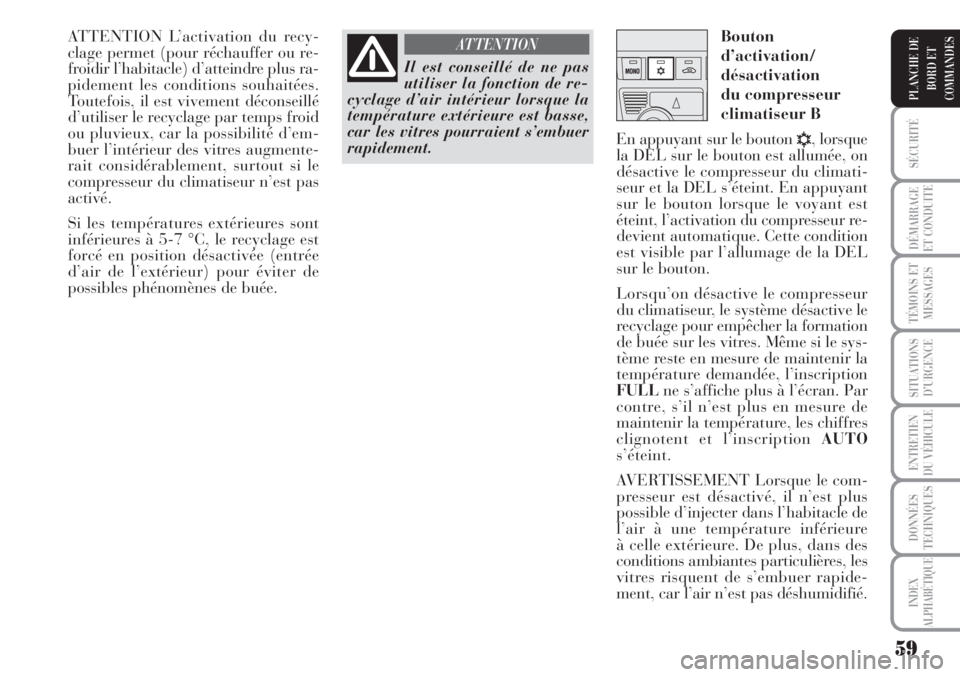

ATTENTION L’activation du recy-
clage permet (pour réchauffer ou re-
froidir l’habitacle) d’atteindre plus ra-
pidement les conditions souhaitées.
Toutefois, il est vivement déconseillé
d’utiliser le recyclage par temps froid
ou pluvieux, car la possibilité d’em-
buer l’intérieur des vitres augmente-
rait considérablement, surtout si le
compresseur du climatiseur n’est pas
activé.
Si les températures extérieures sont
inférieures à 5-7 °C, le recyclage est
forcé en position désactivée (entrée
d’air de l’extérieur) pour éviter de
possibles phénomènes de buée.Bouton
d’activation/
désactivation
du compresseur
climatiseur B
En appuyant sur le bouton
√, lorsque
la DEL sur le bouton est allumée, on
désactive le compresseur du climati-
seur et la DEL s’éteint. En appuyant
sur le bouton lorsque le voyant est
éteint, l’activation du compresseur re-
devient automatique. Cette condition
est visible par l’allumage de la DEL
sur le bouton.
Lorsqu’on désactive le compresseur
du climatiseur, le système désactive le
recyclage pour empêcher la formation
de buée sur les vitres. Même si le sys-
tème reste en mesure de maintenir la
température demandée, l’inscription
FULLne s’affiche plus à l’écran. Par
contre, s’il n’est plus en mesure de
maintenir la température, les chiffres
clignotent et l’inscription AUTO
s’éteint.
AVERTISSEMENT Lorsque le com-
presseur est désactivé, il n’est plus
possible d’injecter dans l’habitacle de
l’air à une température inférieure
à celle extérieure. De plus, dans des
conditions ambiantes particulières, les
vitres risquent de s’embuer rapide-
ment, car l’air n’est pas déshumidifié.
Il est conseillé de ne pas
utiliser la fonction de re-
cyclage d’air intérieur lorsque la
température extérieure est basse,
car les vitres pourraient s’embuer
rapidement.
ATTENTION
