Lancia Musa 2011 Betriebsanleitung (in German)
Manufacturer: LANCIA, Model Year: 2011, Model line: Musa, Model: Lancia Musa 2011Pages: 218, PDF-Größe: 4.02 MB
Page 61 of 218
60
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

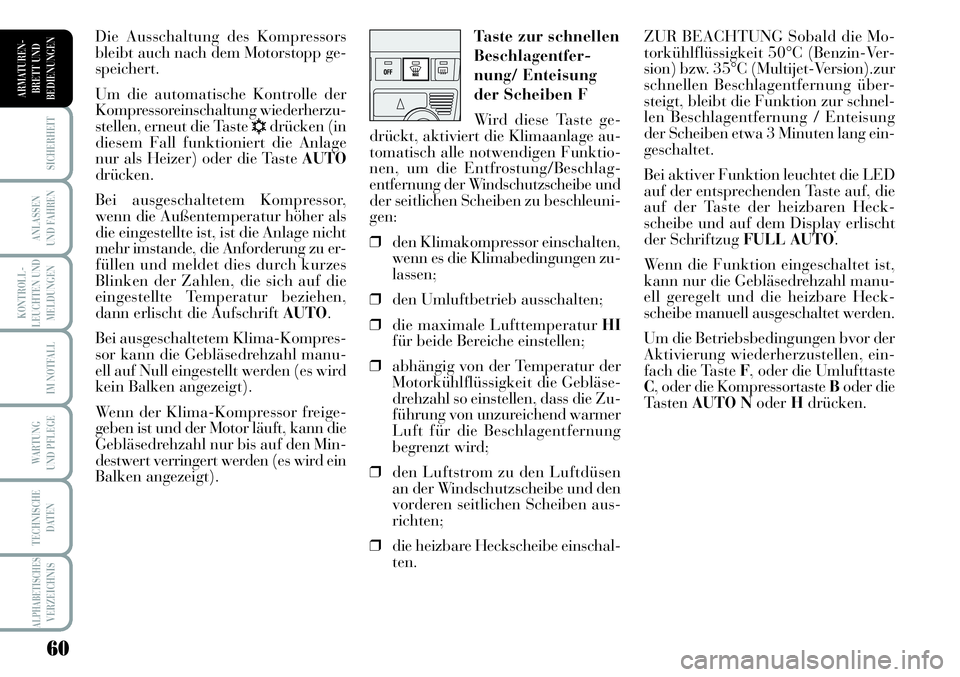

ZUR BEACHTUNG Sobald die Mo-
torkühlflüssigkeit 50°C (Benzin-Ver-
sion) bzw. 35°C (Multijet-Version).zur
schnellen Beschlagentfernung über-
steigt, bleibt die Funktion zur schnel-
len Beschlagentfernung / Enteisung
der Scheiben etwa 3 Minuten lang ein-
geschaltet.
Bei aktiver Funktion leuchtet die LED
auf der entsprechenden Taste auf, die
auf der Taste der heizbaren Heck-
scheibe und auf dem Display erlischt
der Schriftzug FULL AUTO.
Wenn die Funktion eingeschaltet ist,
kann nur die Gebläsedrehzahl manu-
ell geregelt und die heizbare Heck-
scheibe manuell ausgeschaltet werden.
Um die Betriebsbedingungen bvor der
Aktivierung wiederherzustellen, ein-
fach die Taste F, oder die Umlufttaste
C, oder die Kompressortaste Boder die
Tasten AUTO NoderHdrücken. Ta ste zur schnel len
Beschlagentfer-
nung/ En teisung
der Sche iben F
Wird diese Taste ge-
drückt, aktiviert die Klimaanlage au-
tomatisch alle notwendigen Funktio-
nen, um die Entfrostung/Beschlag -
entfernung der Windschutzscheibe und
der seitlichen Scheiben zu beschleuni-
gen:
❒den Klimakompressor einschalten,
wenn es die Klimabedingungen zu-
lassen;
❒den Umluftbetrieb ausschalten;
❒die maximale Lufttemperatur HI
für beide Bereiche einstellen;
❒abhängig von der Temperatur der
Motorkühlflüssigkeit die Gebläse-
drehzahl so einstellen, dass die Zu-
führung von unzureichend warmer
Luft für die Beschlagentfernung
begrenzt wird;
❒den Luftstrom zu den Luftdüsen
an der Windschutzscheibe und den
vorderen seitlichen Scheiben aus-
richten;
❒die heizbare Heckscheibe einschal-
ten.Die Ausschaltung des Kompressors
bleibt auch nach dem Motorstopp ge-
speichert.
Um die automatische Kontrolle der
Kompressoreinschaltung wiederherzu-
stellen, erneut die Taste
√drücken (in
diesem Fall funktioniert die Anlage
nur als Heizer) oder die Taste AUTO
drücken.
Bei ausgeschaltetem Kompressor,
wenn die Außentemperatur höher als
die eingestellte ist, ist die Anlage nicht
mehr imstande, die Anforderung zu er-
füllen und meldet dies durch kurzes
Blinken der Zahlen, die sich auf die
eingestellte Temperatur beziehen,
dann erlischt die Aufschrift AUTO.
Bei ausgeschaltetem Klima-Kompres-
sor kann die Gebläsedrehzahl manu-
ell auf Null eingestellt werden (es wird
kein Balken angezeigt).
Wenn der Klima-Kompressor freige-
geben ist und der Motor läuft, kann die
Gebläsedrehzahl nur bis auf den Min-
destwert verringert werden (es wird ein
Balken angezeigt).
Page 62 of 218
61
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

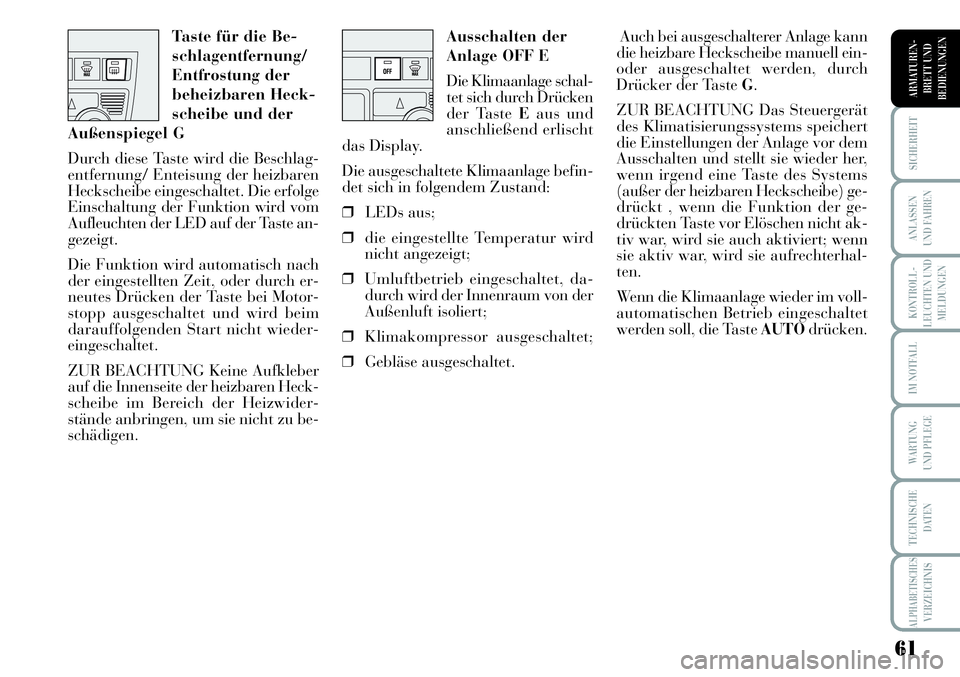

Ausschalten der
Anlage OFF E
Die Klimaanlage schal-
tet sich durch Drücken
der Taste Eaus und
anschließend erlischt
das Display.
Die ausgeschaltete Klimaanlage befin-
det sich in folgendem Zustand:
❒LEDs aus;
❒die eingestellte Temperatur wird
nicht angezeigt;
❒Umluftbetrieb eingeschaltet, da-
durch wird der Innenraum von der
Außenluft isoliert;
❒Klimakompressor ausgeschaltet;
❒Gebläse ausgeschaltet.Auch bei ausgeschalterer Anlage kann
die heizbare Heckscheibe manuell ein-
oder ausgeschaltet werden, durch
Drücker der Taste G.
ZUR BEACHTUNG Das Steuergerät
des Klimatisierungssystems speichert
die Einstellungen der Anlage vor dem
Ausschalten und stellt sie wieder her,
wenn irgend eine Taste des Systems
(außer der heizbaren Heckscheibe) ge-
drückt , wenn die Funktion der ge-
drückten Taste vor Elöschen nicht ak-
tiv war, wird sie auch aktiviert; wenn
sie aktiv war, wird sie aufrechterhal-
ten.
Wenn die Klimaanlage wieder im voll-
automatischen Betrieb eingeschaltet
werden soll, die Taste AUTOdrücken. Ta ste für die Be -
schlagentfernung/
Entfrostung der
beheizbaren Heck -
scheibe und der
Außenspiegel G
Durch diese Taste wird die Beschlag-
entfernung/ Enteisung der heizbaren
Heckscheibe eingeschaltet. Die erfolge
Einschaltung der Funktion wird vom
Aufleuchten der LED auf der Taste an-
gezeigt.
Die Funktion wird automatisch nach
der eingestellten Zeit, oder durch er-
neutes Drücken der Taste bei Motor-
stopp ausgeschaltet und wird beim
darauffolgenden Start nicht wieder-
eingeschaltet.
ZUR BEACHTUNG Keine Aufkleber
auf die Innenseite der heizbaren Heck-
scheibe im Bereich der Heizwider-
stände anbringen, um sie nicht zu be-
schädigen.
Page 63 of 218
62
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

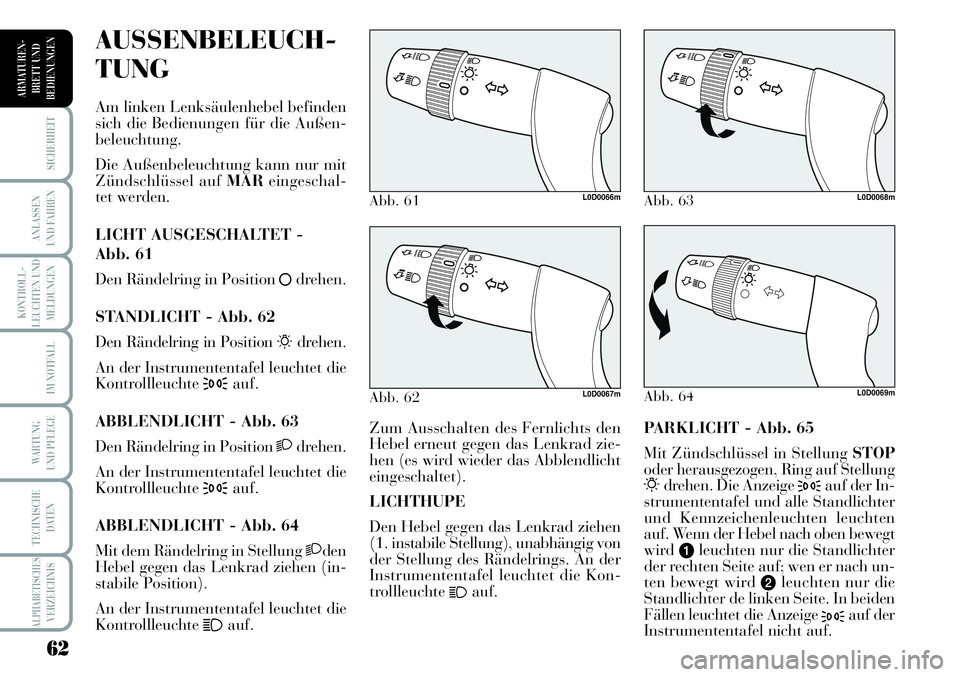

PARKLICHT - Abb. 65
Mit Zündschlüssel in Stellung STOP
oder herausgezogen, Ring auf Stellung
6drehen. Die Anzeige 3auf der In-
strumententafel und alle Standlichter
und Kennzeichenleuchten leuchten
auf. Wenn der Hebel nach oben bewegt
wird
aleuchten nur die Standlichter
der rechten Seite auf; wen er nach un-
ten bewegt wird
bleuchten nur die
Standlichter de linken Seite. In beiden
Fällen leuchtet die Anzeige
3auf der
Instrumententafel nicht auf. Zum Ausschalten des Fernlichts den
Hebel erneut gegen das Lenkrad zie-
hen (es wird wieder das Abblendlicht
eingeschaltet).
LICHTHUPE
Den Hebel gegen das Lenkrad ziehen
(1. instabile Stellung), unabhängig von
der Stellung des Rändelrings. An der
Instrumententafel leuchtet die Kon-
trollleuchte
1auf.
Abb. 61L0D0066m
Abb. 64L0D0069m
Abb. 63L0D0068m
Abb. 62L0D0067m
AUSSENBELEUCH-
TUNG
Am linken Lenksäulenhebel befinden
sich die Bedienungen für die Außen-
beleuchtung.
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf MAReingeschal-
tet werden.
LICHT AUSGESCHALTET -
Abb. 61
Den Rändelring in Position
ådrehen.
STANDLICHT - Abb. 62
Den Rändelring in Position
6drehen.
An der Instrumententafel leuchtet die
Kontrollleuchte
3auf.
ABBLENDLICHT - Abb. 63
Den Rändelring in Position
2drehen.
An der Instrumententafel leuchtet die
Kontrollleuchte
3auf.
ABBLENDLICHT - Abb. 64
Mit dem Rändelring in Stellung
2den
Hebel gegen das Lenkrad ziehen (in-
stabile Position).
An der Instrumententafel leuchtet die
Kontrollleuchte
1auf.
Page 64 of 218
63
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

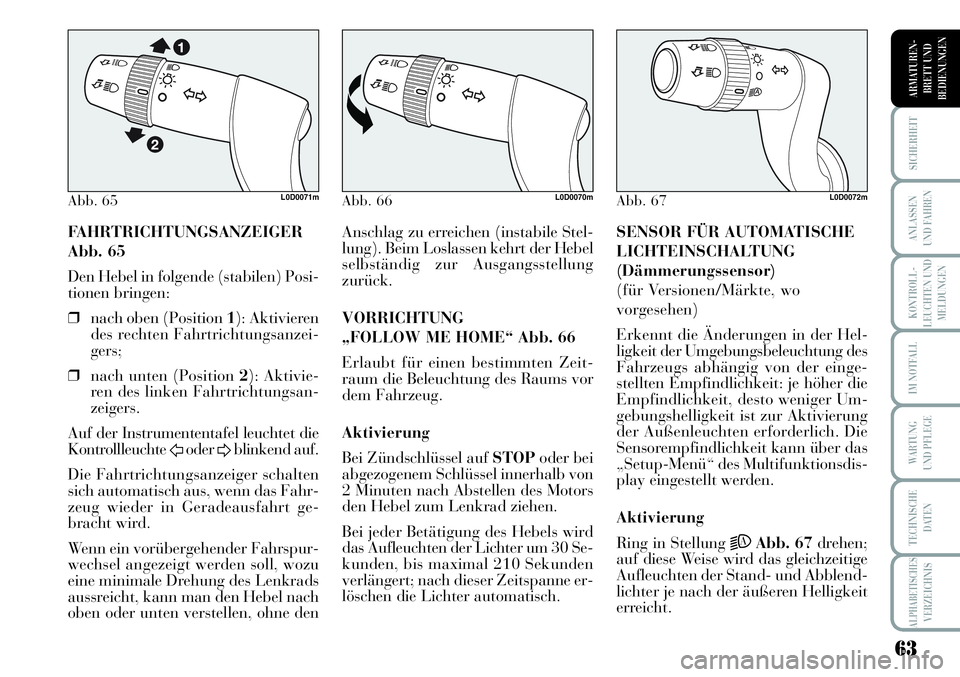

FAHRTRICHTUNGSANZEIGER
Abb. 65
Den Hebel in folgende (stabilen) Posi-
tionen bringen:
❒nach oben (Position 1): Aktivieren
des rechten Fahrtrichtungsanzei-
gers;
❒nach unten (Position 2): Aktivie-
ren des linken Fahrtrichtungsan-
zeigers.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
FoderDblinkend auf.
Die Fahrtrichtungsanzeiger schalten
sich automatisch aus, wenn das Fahr-
zeug wieder in Geradeausfahrt ge-
bracht wird.
Wenn ein vorübergehender Fahrspur-
wechsel angezeigt werden soll, wozu
eine minimale Drehung des Lenkrads
aussreicht, kann man den Hebel nach
oben oder unten verstellen, ohne denSENSOR FÜR AUTOMATISCHE
LICHTEINSCHALTUNG
(Dämmerungssensor)
(für Versionen/Märkte, wo
vorgesehen)
Erkennt die Änderungen in der Hel-
ligkeit der Umgebungsbeleuchtung des
Fahrzeugs abhängig von der einge-
stellten Empfindlichkeit: je höher die
Empfindlichkeit, desto weniger Um-
gebungshelligkeit ist zur Aktivierung
der Außenleuchten erforderlich. Die
Sensorempfindlichkeit kann über das
„Setup-Menü“ des Multifunktionsdis-
play eingestellt werden.
Aktivierung
Ring in Stellung
2AAbb. 67drehen;
auf diese Weise wird das gleichzeitige
Aufleuchten der Stand- und Abblend-
lichter je nach der äußeren Helligkeit
erreicht. Anschlag zu erreichen (instabile Stel-
lung). Beim Loslassen kehrt der Hebel
selbständig zur Ausgangsstellung
zurück.
VORRICHTUNG
„FOLLOW ME HOME“ Abb. 66
Erlaubt für einen bestimmten Zeit-
raum die Beleuchtung des Raums vor
dem Fahrzeug.
Aktivierung
Bei Zündschlüssel auf STOPoder bei
abgezogenem Schlüssel innerhalb von
2 Minuten nach Abstellen des Motors
den Hebel zum Lenkrad ziehen.
Bei jeder Betätigung des Hebels wird
das Aufleuchten der Lichter um 30 Se-
kunden, bis maximal 210 Sekunden
verlängert; nach dieser Zeitspanne er-
löschen die Lichter automatisch.
Abb. 65L0D0071mAbb. 66L0D0070mAbb. 67L0D0072m
Page 65 of 218
64
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

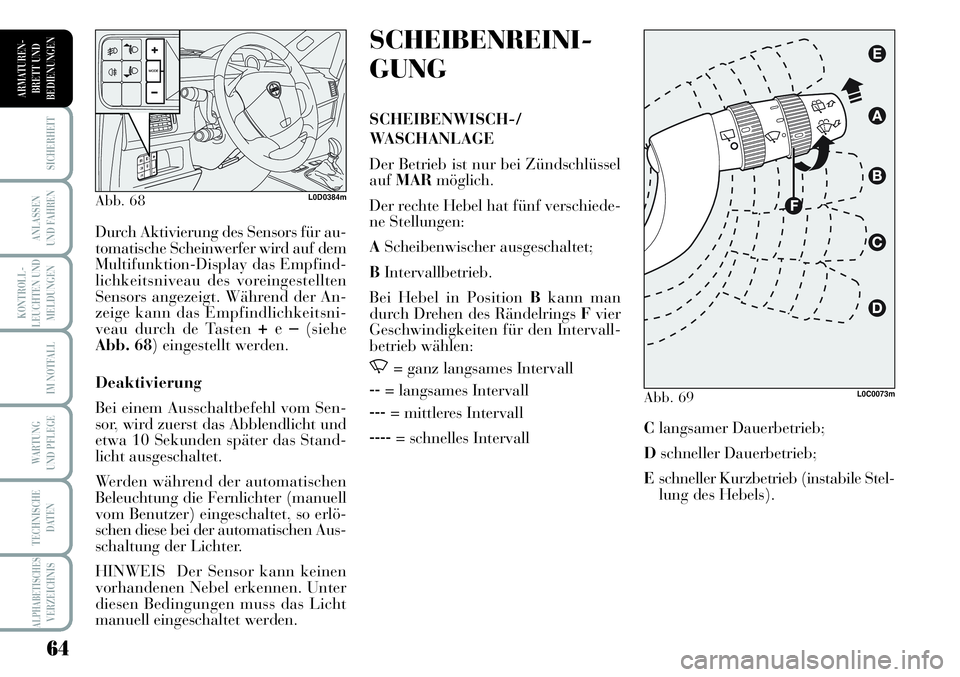

SCHEIBENREINI-
GUNG
SCHEIBENWISCH-/
WASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel
aufMARmöglich.
Der rechte Hebel hat fünf verschiede-
ne Stellungen:
AScheibenwischer ausgeschaltet;
BIntervallbetrieb.
Bei Hebel in Position Bkann man
durch Drehen des Rändelrings Fvier
Geschwindigkeiten für den Intervall-
betrieb wählen:
,= ganz langsames Intervall
--= langsames Intervall
---= mittleres Intervall
----= schnelles Intervall Durch Aktivierung des Sensors für au-
tomatische Scheinwerfer wird auf dem
Multifunktion-Display das Empfind-
lichkeitsniveau des voreingestellten
Sensors angezeigt. Während der An-
zeige kann das Empfindlichkeitsni-
veau durch de Tasten
+e–(siehe
Abb. 68) eingestellt werden.
Deaktivierung
Bei einem Ausschaltbefehl vom Sen-
sor, wird zuerst das Abblendlicht und
etwa 10 Sekunden später das Stand-
licht ausgeschaltet.
Werden während der automatischen
Beleuchtung die Fernlichter (manuell
vom Benutzer) eingeschaltet, so erlö-
schen diese bei der automatischen Aus-
schaltung der Lichter.
HINWEIS Der Sensor kann keinen
vorhandenen Nebel erkennen. Unter
diesen Bedingungen muss das Licht
manuell eingeschaltet werden.
Abb. 68L0D0384m
Abb. 69L0C0073m
Clangsamer Dauerbetrieb;
Dschneller Dauerbetrieb;
Eschneller Kurzbetrieb (instabile Stel-
lung des Hebels).
Page 66 of 218
65
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

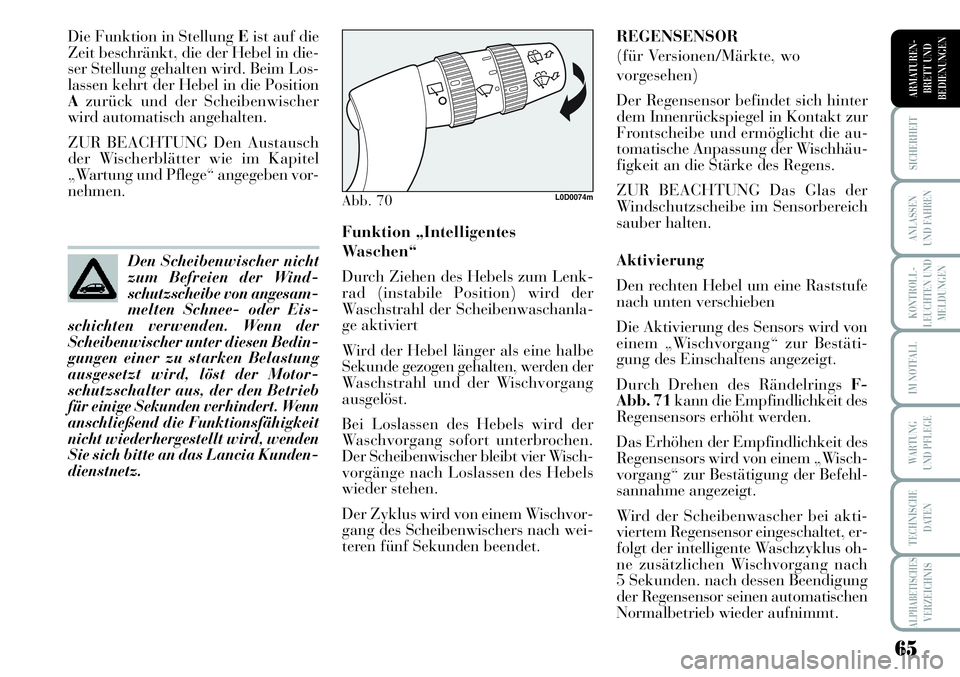

Die Funktion in Stellung Eist auf die
Zeit beschränkt, die der Hebel in die-
ser Stellung gehalten wird. Beim Los-
lassen kehrt der Hebel in die Position
Azurück und der Scheibenwischer
wird automatisch angehalten.
ZUR BEACHTUNG Den Austausch
der Wischerblätter wie im Kapitel
„Wartung und Pflege“ angegeben vor-
nehmen.REGENSENSOR
(für Versionen/Märkte, wo
vorgesehen)
Der Regensensor befindet sich hinter
dem Innenrückspiegel in Kontakt zur
Frontscheibe und ermöglicht die au-
tomatische Anpassung der Wischhäu-
figkeit an die Stärke des Regens.
ZUR BEACHTUNG Das Glas der
Windschutzscheibe im Sensorbereich
sauber halten.
Aktivierung
Den rechten Hebel um eine Raststufe
nach unten verschieben
Die Aktivierung des Sensors wird von
einem „Wischvorgang“ zur Bestäti-
gung des Einschaltens angezeigt.
Durch Drehen des Rändelrings F-
Abb. 71kann die Empfindlichkeit des
Regensensors erhöht werden.
Das Erhöhen der Empfindlichkeit des
Regensensors wird von einem „Wisch-
vorgang“ zur Bestätigung der Befehl-
sannahme angezeigt.
Wird der Scheibenwascher bei akti-
viertem Regensensor eingeschaltet, er-
folgt der intelligente Waschzyklus oh-
ne zusätzlichen Wischvorgang nach
5 Sekunden. nach dessen Beendigung
der Regensensor seinen automatischen
Normalbetrieb wieder aufnimmt. Funktion „Intelligentes
Waschen“
Durch Ziehen des Hebels zum Lenk-
rad (instabile Position) wird der
Waschstrahl der Scheibenwaschanla-
ge aktiviert
Wird der Hebel länger als eine halbe
Sekunde gezogen gehalten, werden der
Waschstrahl und der Wischvorgang
ausgelöst.
Bei Loslassen des Hebels wird der
Waschvorgang sofort unterbrochen.
Der Scheibenwischer bleibt vier Wisch-
vorgänge nach Loslassen des Hebels
wieder stehen.
Der Zyklus wird von einem Wischvor-
gang des Scheibenwischers nach wei-
teren fünf Sekunden beendet. Den Scheibenwischer nicht
zum Befreien der Wind-
schutzscheibe von angesam-
melten Schnee- oder Eis-
schichten verwenden. Wenn der
Scheibenwischer unter diesen Bedin-
gungen einer zu starken Belastung
ausgesetzt wird, löst der Motor-
schutzschalter aus, der den Betrieb
für einige Sekunden verhindert. Wenn
anschließend die Funktionsfähigkeit
nicht wiederhergestellt wird, wenden
Sie sich bitte an das Lancia Kunden-
dienstnetz.
Abb. 70L0D0074m
Page 67 of 218
66
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

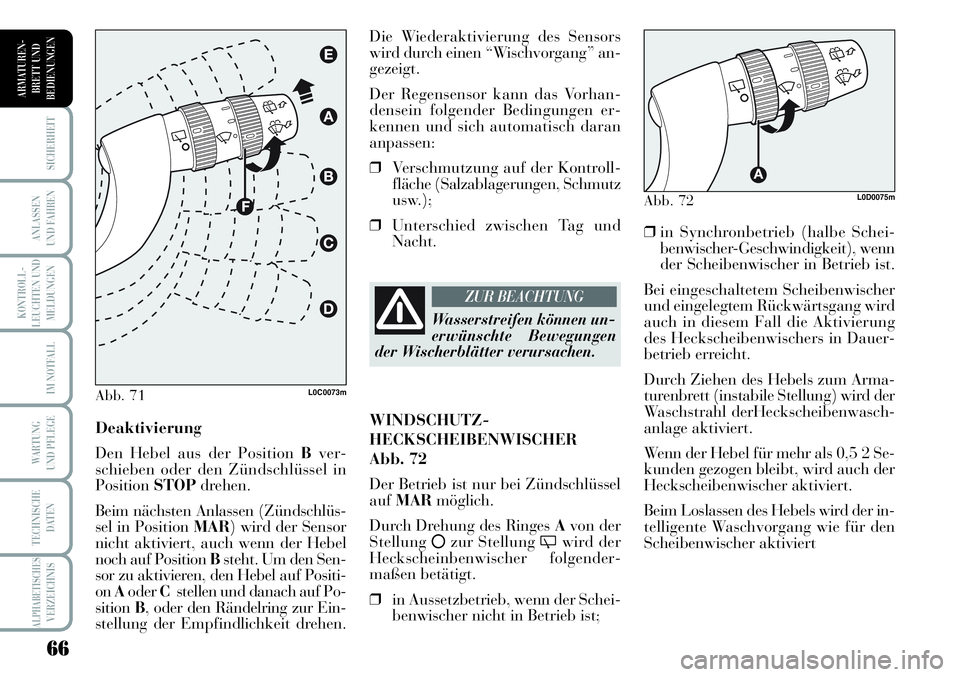

❒in Synchronbetrieb (halbe Schei-
benwischer-Geschwindigkeit), wenn
der Scheibenwischer in Betrieb ist.
Bei eingeschaltetem Scheibenwischer
und eingelegtem Rückwärtsgang wird
auch in diesem Fall die Aktivierung
des Heckscheibenwischers in Dauer-
betrieb erreicht.
Durch Ziehen des Hebels zum Arma-
turenbrett (instabile Stellung) wird der
Waschstrahl derHeckscheibenwasch-
anlage aktiviert.
Wenn der Hebel für mehr als 0,5 2 Se-
kunden gezogen bleibt, wird auch der
Heckscheibenwischer aktiviert.
Beim Loslassen des Hebels wird der in-
telligente Waschvorgang wie für den
Scheibenwischer aktiviert Die Wiederaktivierung des Sensors
wird durch einen “Wischvorgang” an-
gezeigt.
Der Regensensor kann das Vorhan-
densein folgender Bedingungen er-
kennen und sich automatisch daran
anpassen:
❒Verschmutzung auf der Kontroll-
fläche (Salzablagerungen, Schmutz
usw.);
❒Unterschied zwischen Tag und
Nacht.
Deaktivierung
Den Hebel aus der Position Bver-
schieben oder den Zündschlüssel in
PositionSTOPdrehen.
Beim nächsten Anlassen (Zündschlüs-
sel in Position MAR) wird der Sensor
nicht aktiviert, auch wenn der Hebel
noch auf Position Bsteht. Um den Sen-
sor zu aktivieren, den Hebel auf Positi-
onAoderCstellen und danach auf Po-
sitionB, oder den Rändelring zur Ein-
stellung der Empfindlichkeit drehen.
Abb. 71L0C0073m
Wasserstreifen können un-
erwünschte Bewegungen
der Wischerblätter verursachen.
ZUR BEACHTUNG
WINDSCHUTZ-
HECKSCHEIBENWISCHER
Abb. 72
Der Betrieb ist nur bei Zündschlüssel
aufMARmöglich.
Durch Drehung des Ringes Avon der
Stellung
åzur Stellung
'wird der
Heckscheinbenwischer folgender-
maßen betätigt.
❒in Aussetzbetrieb, wenn der Schei-
benwischer nicht in Betrieb ist;
Abb. 72L0D0075m
Page 68 of 218
67
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

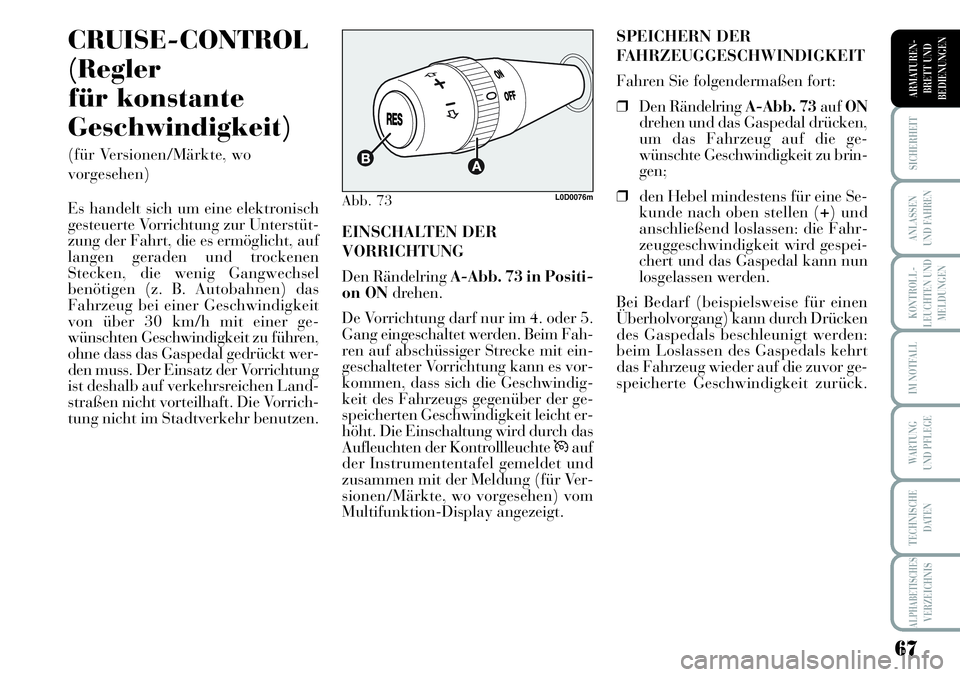

CRUISE-CONTROL
(Regler
für konstante
Geschwindigkeit)
(für Versionen/Märkte, wo
vorgesehen)
Es handelt sich um eine elektronisch
gesteuerte Vorrichtung zur Unterstüt-
zung der Fahrt, die es ermöglicht, auf
langen geraden und trockenen
Stecken, die wenig Gangwechsel
benötigen (z. B. Autobahnen) das
Fahrzeug bei einer Geschwindigkeit
von über 30 km/h mit einer ge-
wünschten Geschwindigkeit zu führen,
ohne dass das Gaspedal gedrückt wer-
den muss. Der Einsatz der Vorrichtung
ist deshalb auf verkehrsreichen Land-
straßen nicht vorteilhaft. Die Vorrich-
tung nicht im Stadtverkehr benutzen.SPEICHERN DER
FAHRZEUGGESCHWINDIGKEIT
Fahren Sie folgendermaßen fort:
❒Den Rändelring A-Abb. 73aufON
drehen und das Gaspedal drücken,
um das Fahrzeug auf die ge-
wünschte Geschwindigkeit zu brin-
gen;
❒den Hebel mindestens für eine Se-
kunde nach oben stellen (+) und
anschließend loslassen: die Fahr-
zeuggeschwindigkeit wird gespei-
chert und das Gaspedal kann nun
losgelassen werden.
Bei Bedarf (beispielsweise für einen
Überholvorgang) kann durch Drücken
des Gaspedals beschleunigt werden:
beim Loslassen des Gaspedals kehrt
das Fahrzeug wieder auf die zuvor ge-
speicherte Geschwindigkeit zurück. EINSCHALTEN DER
VORRICHTUNG
Den Rändelring A-Abb. 73 in Positi-
on ONdrehen.
De Vorrichtung darf nur im 4. oder 5.
Gang eingeschaltet werden. Beim Fah-
ren auf abschüssiger Strecke mit ein-
geschalteter Vorrichtung kann es vor-
kommen, dass sich die Geschwindig-
keit des Fahrzeugs gegenüber der ge-
speicherten Geschwindigkeit leicht er-
höht. Die Einschaltung wird durch das
Aufleuchten der Kontrollleuchte Üauf
der Instrumententafel gemeldet und
zusammen mit der Meldung (für Ver-
sionen/Märkte, wo vorgesehen) vom
Multifunktion-Display angezeigt.
Abb. 73L0D0076m
Page 69 of 218
68
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

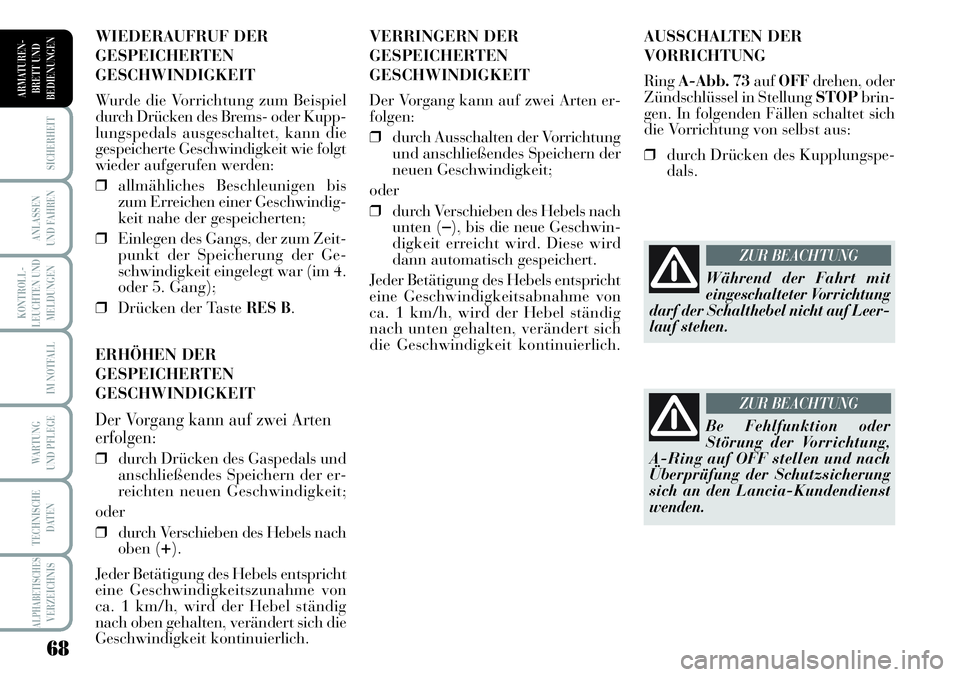

AUSSCHALTEN DER
VORRICHTUNG
RingA-Abb. 73aufOFFdrehen, oder
Zündschlüssel in Stellung STOPbrin-
gen. In folgenden Fällen schaltet sich
die Vorrichtung von selbst aus:
❒durch Drücken des Kupplungspe-
dals. VERRINGERN DER
GESPEICHERTEN
GESCHWINDIGKEIT
Der Vorgang kann auf zwei Arten er-
folgen:
❒durch Ausschalten der Vorrichtung
und anschließendes Speichern der
neuen Geschwindigkeit;
oder
❒durch Verschieben des Hebels nach
unten (
–), bis die neue Geschwin-
digkeit erreicht wird. Diese wird
dann automatisch gespeichert.
Jeder Betätigung des Hebels entspricht
eine Geschwindigkeitsabnahme von
ca. 1 km/h, wird der Hebel ständig
nach unten gehalten, verändert sich
die Geschwindigkeit kontinuierlich. WIEDERAUFRUF DER
GESPEICHERTEN
GESCHWINDIGKEIT
Wurde die Vorrichtung zum Beispiel
durch Drücken des Brems- oder Kupp-
lungspedals ausgeschaltet, kann die
gespeicherte Geschwindigkeit wie folgt
wieder aufgerufen werden:
❒allmähliches Beschleunigen bis
zum Erreichen einer Geschwindig-
keit nahe der gespeicherten;
❒Einlegen des Gangs, der zum Zeit-
punkt der Speicherung der Ge-
schwindigkeit eingelegt war (im 4.
oder 5. Gang);
❒Drücken der Taste
RES B.
ERHÖHEN DER
GESPEICHERTEN
GESCHWINDIGKEIT
Der Vorgang kann auf zwei Arten
erfolgen:
❒durch Drücken des Gaspedals und
anschließendes Speichern der er-
reichten neuen Geschwindigkeit;
oder
❒durch Verschieben des Hebels nach
oben (
+).
Jeder Betätigung des Hebels entspricht
eine Geschwindigkeitszunahme von
ca. 1 km/h, wird der Hebel ständig
nach oben gehalten, verändert sich die
Geschwindigkeit kontinuierlich.
Während der Fahrt mit
eingeschalteter Vorrichtung
darf der Schalthebel nicht auf Leer-
lauf stehen.
ZUR BEACHTUNG
Be Fehlfunktion oder
Störung der Vorrichtung,
A-Ring auf OFF stellen und nach
Überprüfung der Schutzsicherung
sich an den Lancia-Kundendienst
wenden.
ZUR BEACHTUNG
Page 70 of 218
69
KONTROLL-
LEUCHTEN UND
MELDUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
ARMATUREN -
BRETT UND
BEDIENUNGEN

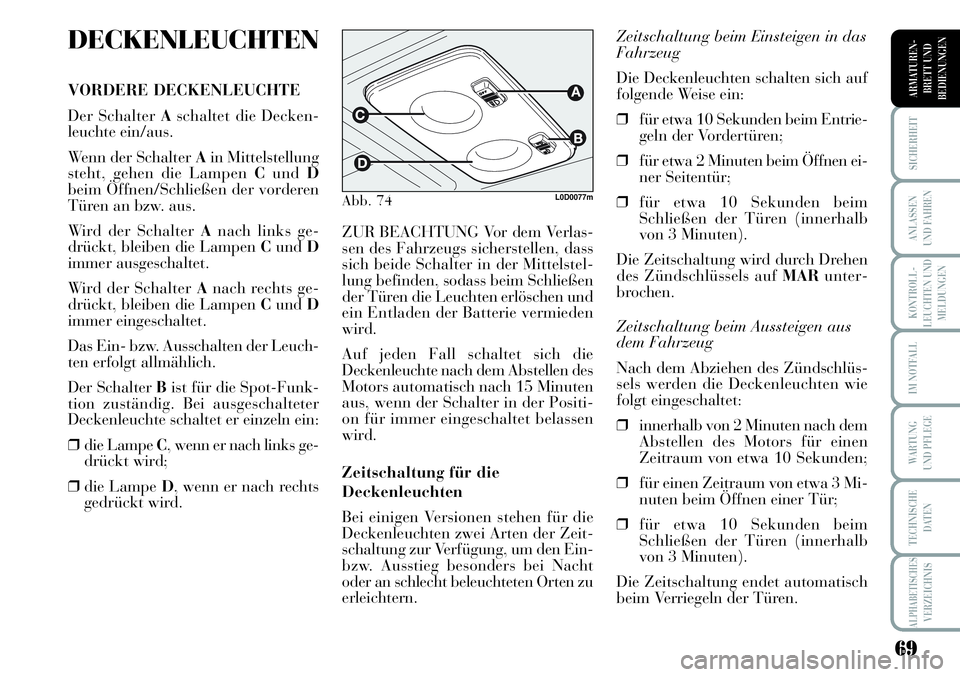

DECKENLEUCHTEN
VORDERE DECKENLEUCHTE
Der Schalter Aschaltet die Decken-
leuchte ein/aus.
Wenn der Schalter Ain Mittelstellung
steht, gehen die Lampen CundD
beim Öffnen/Schließen der vorderen
Türen an bzw. aus.
Wird der Schalter Anach links ge-
drückt, bleiben die Lampen CundD
immer ausgeschaltet.
Wird der Schalter Anach rechts ge-
drückt, bleiben die Lampen CundD
immer eingeschaltet.
Das Ein- bzw. Ausschalten der Leuch-
ten erfolgt allmählich.
Der Schalter Bist für die Spot-Funk-
tion zuständig. Bei ausgeschalteter
Deckenleuchte schaltet er einzeln ein:
❒die Lampe C, wenn er nach links ge-
drückt wird;
❒die Lampe D, wenn er nach rechts
gedrückt wird.Zeitschaltung beim Einsteigen in das
Fahrzeug
Die Deckenleuchten schalten sich auf
folgende Weise ein:
❒für etwa 10 Sekunden beim Entrie-
geln der Vordertüren;
❒für etwa 2 Minuten beim Öffnen ei-
ner Seitentür;
❒für etwa 10 Sekunden beim
Schließen der Türen (innerhalb
von 3 Minuten).
Die Zeitschaltung wird durch Drehen
des Zündschlüssels auf MARunter-
brochen.
Zeitschaltung beim Aussteigen aus
dem Fahrzeug
Nach dem Abziehen des Zündschlüs-
sels werden die Deckenleuchten wie
folgt eingeschaltet:
❒innerhalb von 2 Minuten nach dem
Abstellen des Motors für einen
Zeitraum von etwa 10 Sekunden;
❒für einen Zeitraum von etwa 3 Mi-
nuten beim Öffnen einer Tür;
❒für etwa 10 Sekunden beim
Schließen der Türen (innerhalb
von 3 Minuten).
Die Zeitschaltung endet automatisch
beim Verriegeln der Türen. ZUR BEACHTUNG Vor dem Verlas-
sen des Fahrzeugs sicherstellen, dass
sich beide Schalter in der Mittelstel-
lung befinden, sodass beim Schließen
der Türen die Leuchten erlöschen und
ein Entladen der Batterie vermieden
wird.
Auf jeden Fall schaltet sich die
Deckenleuchte nach dem Abstellen des
Motors automatisch nach 15 Minuten
aus, wenn der Schalter in der Positi-
on für immer eingeschaltet belassen
wird.
Zeitschaltung für die
Deckenleuchten
Bei einigen Versionen stehen für die
Deckenleuchten zwei Arten der Zeit-
schaltung zur Verfügung, um den Ein-
bzw. Ausstieg besonders bei Nacht
oder an schlecht beleuchteten Orten zu
erleichtern.
Abb. 74L0D0077m
