Lancia Phedra 2010 Návod k použití a údržbě (in Czech)

30

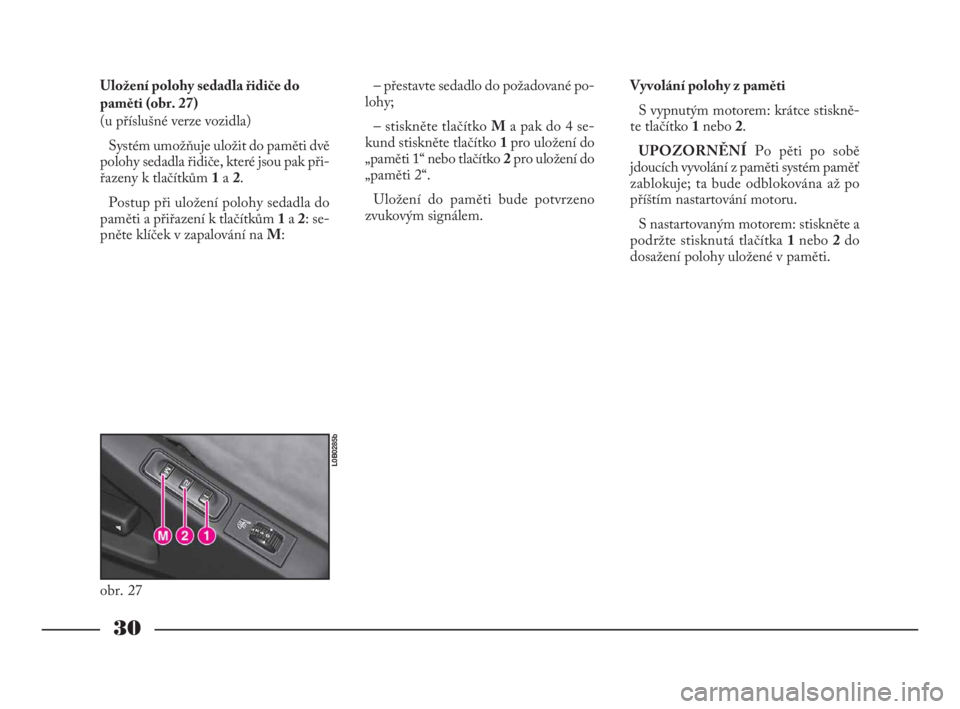

Uložení polohy sedadla řidiče do
paměti (obr. 27)
(u příslušné verze vozidla)
Systém umožňuje uložit do paměti dvě
polohy sedadla řidiče, které jsou pak při-
řazeny k tlačítkům 1a 2.
Postup při uložení polohy sedadla do
paměti a přiřazení k tlačítkům 1a 2: se-
pněte klíček v zapalování na M:
obr. 27
L0B0285b
– přestavte sedadlo do požadované po-
lohy;
– stiskněte tlačítko Ma pak do 4 se-
kund stiskněte tlačítko 1pro uložení do
„paměti 1“ nebo tlačítko 2pro uložení do
„paměti 2“.
Uložení do paměti bude potvrzeno
zvukovým signálem.Vyvolání polohy z paměti
S vypnutým motorem: krátce stiskně-
te tlačítko 1nebo 2.
UPOZORNĚNÍPo pěti po sobě
jdoucích vyvolání z paměti systém paměť
zablokuje; ta bude odblokována až po
příštím nastartování motoru.
S nastartovaným motorem: stiskněte a
podržte stisknutá tlačítka 1nebo 2do
dosažení polohy uložené v paměti.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 30

31

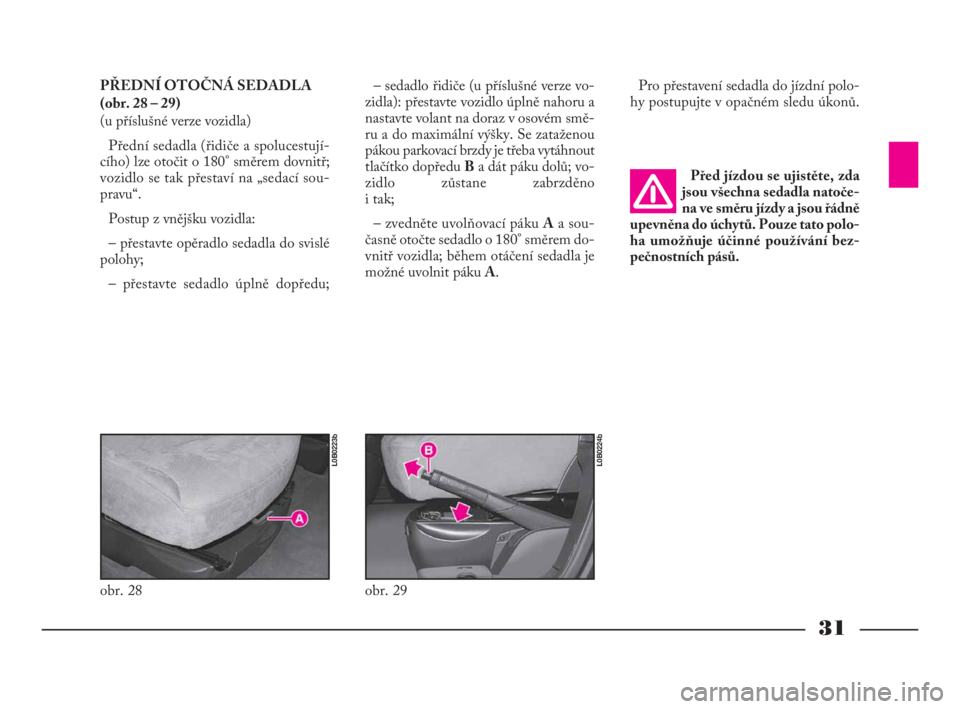

PŘEDNÍ OTOČNÁ SEDADLA
(obr. 28 – 29)
(u příslušné verze vozidla)
Přední sedadla (řidiče a spolucestují-
cího) lze otočit o 180° směrem dovnitř;
vozidlo se tak přestaví na „sedací sou-
pravu“.
Postup z vnějšku vozidla:
– přestavte opěradlo sedadla do svislé
polohy;
– přestavte sedadlo úplně dopředu;Před jízdou se ujistěte, zda
jsou všechna sedadla natoče-
na ve směru jízdy a jsou řádně
upevněna do úchytů. Pouze tato polo-
ha umožňuje účinné používání bez-
pečnostních pásů.
obr. 28
L0B0223b
obr. 29
L0B0224b
– sedadlo řidiče (u příslušné verze vo-
zidla): přestavte vozidlo úplně nahoru a
nastavte volant na doraz v osovém smě-
ru a do maximální výšky. Se zataženou
pákou parkovací brzdy je třeba vytáhnout
tlačítko dopředu Ba dát páku dolů; vo-
zidlo zůstane zabrzděno
i tak;
– zvedněte uvolňovací páku Aa sou-
časně otočte sedadlo o 180° směrem do-
vnitř vozidla; během otáčení sedadla je
možné uvolnit páku A.Pro přestavení sedadla do jízdní polo-
hy postupujte v opačném sledu úkonů.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 31

32

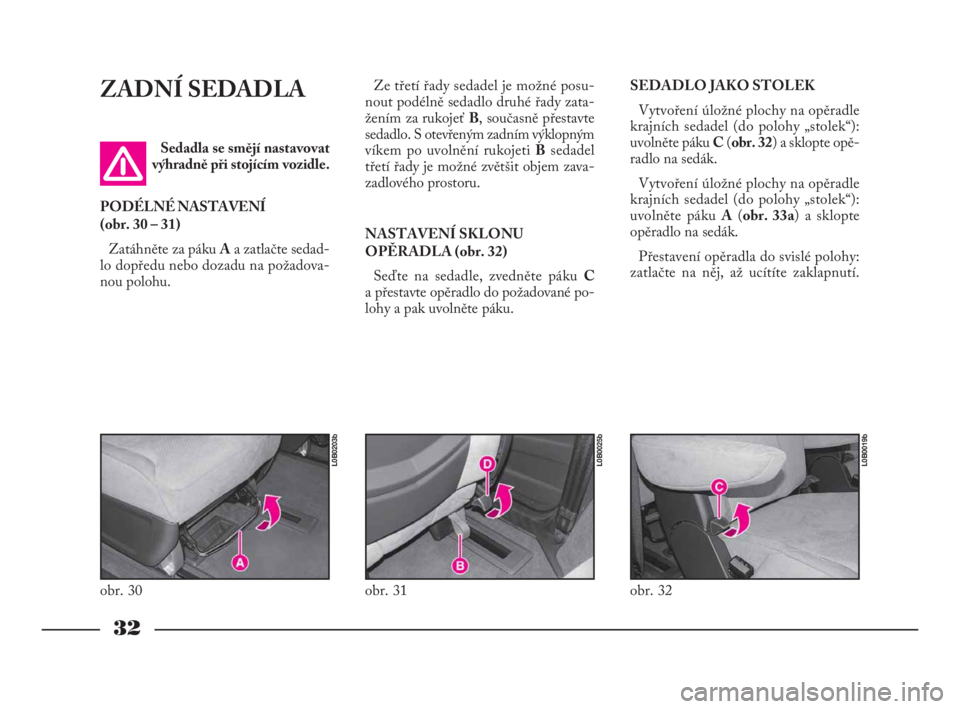

ZADNÍ SEDADLAZe třetí řady sedadel je možné posu-
nout podélně sedadlo druhé řady zata-
žením za rukojeť B, současně přestavte
sedadlo. S otevřeným zadním výklopným
víkem po uvolnění rukojeti Bsedadel
třetí řady je možné zvětšit objem zava-
zadlového prostoru.
NASTAVENÍ SKLONU
OPĚRADLA (obr. 32)
Seďte na sedadle, zvedněte páku C
a přestavte opěradlo do požadované po-
lohy a pak uvolněte páku.
obr. 30
L0B0203b
obr. 31
L0B0025b
obr. 32
L0B0019b
Sedadla se smějí nastavovat
výhradně při stojícím vozidle.
PODÉLNÉ NASTAVENÍ
(obr. 30 – 31)
Zatáhněte za páku Aa zatlačte sedad-
lo dopředu nebo dozadu na požadova-
nou polohu.
SEDADLO JAKO STOLEK
Vytvoření úložné plochy na opěradle
krajních sedadel (do polohy „stolek“):
uvolněte páku C(obr. 32) a sklopte opě-
radlo na sedák.
Vytvoření úložné plochy na opěradle
krajních sedadel (do polohy „stolek“):
uvolněte páku A(obr. 33a) a sklopte
opěradlo na sedák.
Přestavení opěradla do svislé polohy:
zatlačte na něj, až ucítíte zaklapnutí.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 32

33

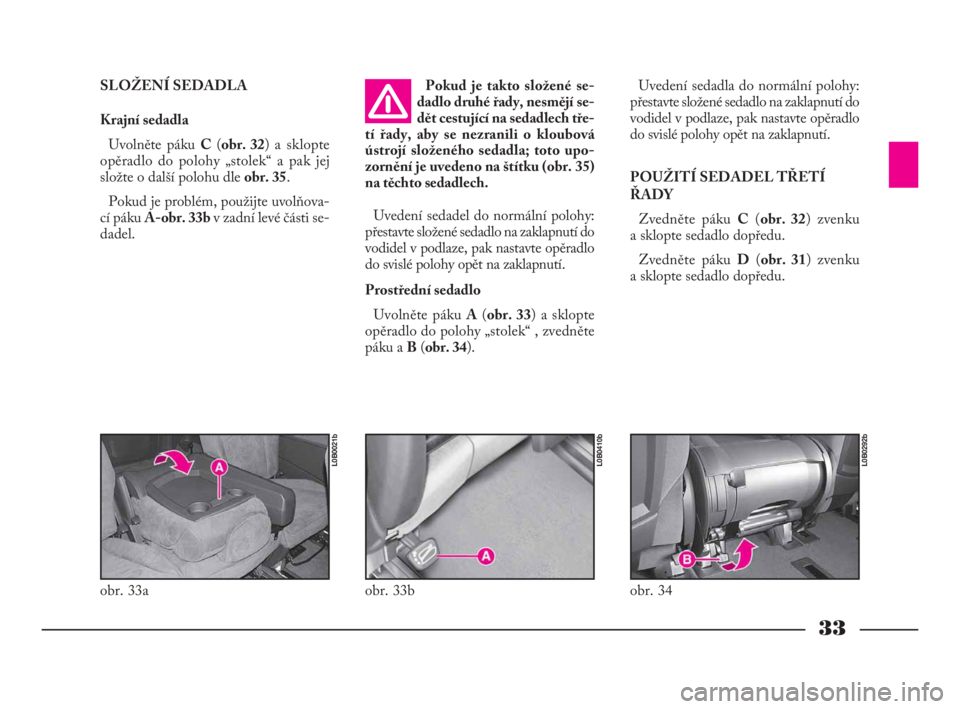

SLOŽENÍ SEDADLA
Krajní sedadla
Uvolněte páku C(obr. 32) a sklopte
opěradlo do polohy „stolek“ a pak jej
složte o další polohu dle obr. 35.
Pokud je problém, použijte uvolňova-
cí páku A-obr. 33bv zadní levé části se-
dadel.
obr. 33a
L0B0021b
obr. 33b
L0B0410b
Pokud je takto složené se-
dadlo druhé řady, nesmějí se-
dět cestující na sedadlech tře-
tí řady, aby se nezranili o kloubová
ústrojí složeného sedadla; toto upo-
zornění je uvedeno na štítku (obr. 35)
na těchto sedadlech.Uvedení sedadla do normální polohy:
přestavte složené sedadlo na zaklapnutí do
vodidel v podlaze, pak nastavte opěradlo
do svislé polohy opět na zaklapnutí.
POUŽITÍ SEDADEL TŘETÍ
ŘADY
Zvedněte páku C(obr. 32) zvenku
a sklopte sedadlo dopředu.
Zvedněte páku D(obr. 31) zvenku
a sklopte sedadlo dopředu.
obr. 34
L0B0292b
Uvedení sedadel do normální polohy:
přestavte složené sedadlo na zaklapnutí do
vodidel v podlaze, pak nastavte opěradlo
do svislé polohy opět na zaklapnutí.
Prostřední sedadlo
Uvolněte páku A(obr. 33) a sklopte
opěradlo do polohy „stolek“ , zvedněte
páku a B(obr. 34).
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 33

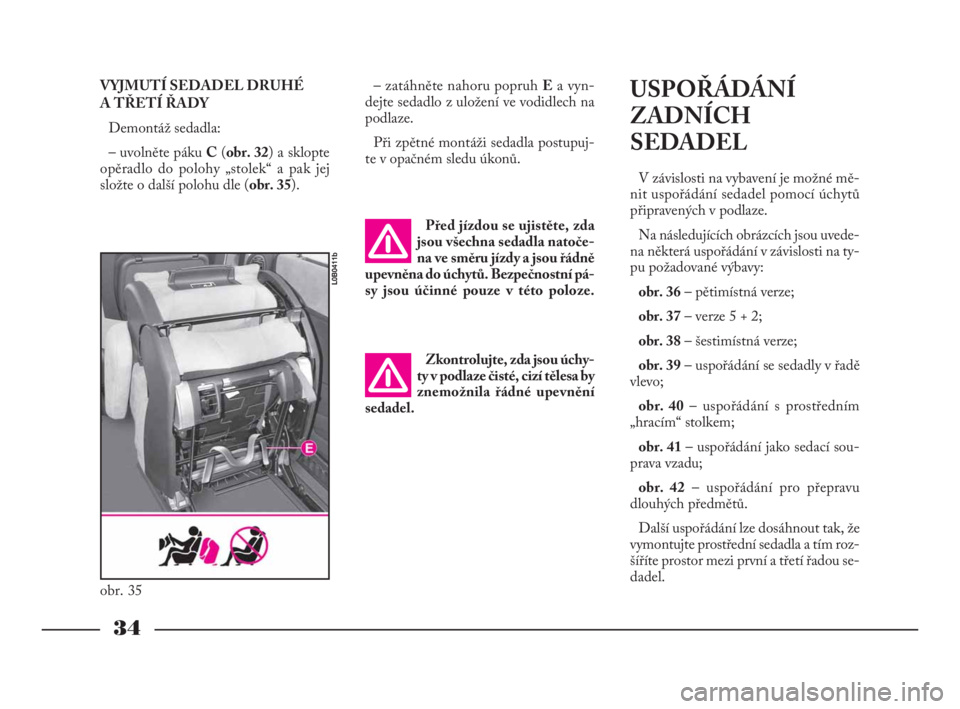

VYJMUTÍ SEDADEL DRUHÉ
A TŘETÍ ŘADY
Demontáž sedadla:
– uvolněte páku C(obr. 32) a sklopte
opěradlo do polohy „stolek“ a pak jej
složte o další polohu dle (obr. 35).– zatáhněte nahoru popruh Ea vyn-
dejte sedadlo z uložení ve vodidlech na
podlaze.
Při zpětné montáži sedadla postupuj-
te v opačném sledu úkonů.
Zkontrolujte, zda jsou úchy-
ty v podlaze čisté, cizí tělesa by
znemožnila řádné upevnění
sedadel.
obr. 35
L0B0411b
Před jízdou se ujistěte, zda
jsou všechna sedadla natoče-
na ve směru jízdy a jsou řádně
upevněna do úchytů. Bezpečnostní pá-
sy jsou účinné pouze v této poloze.
34

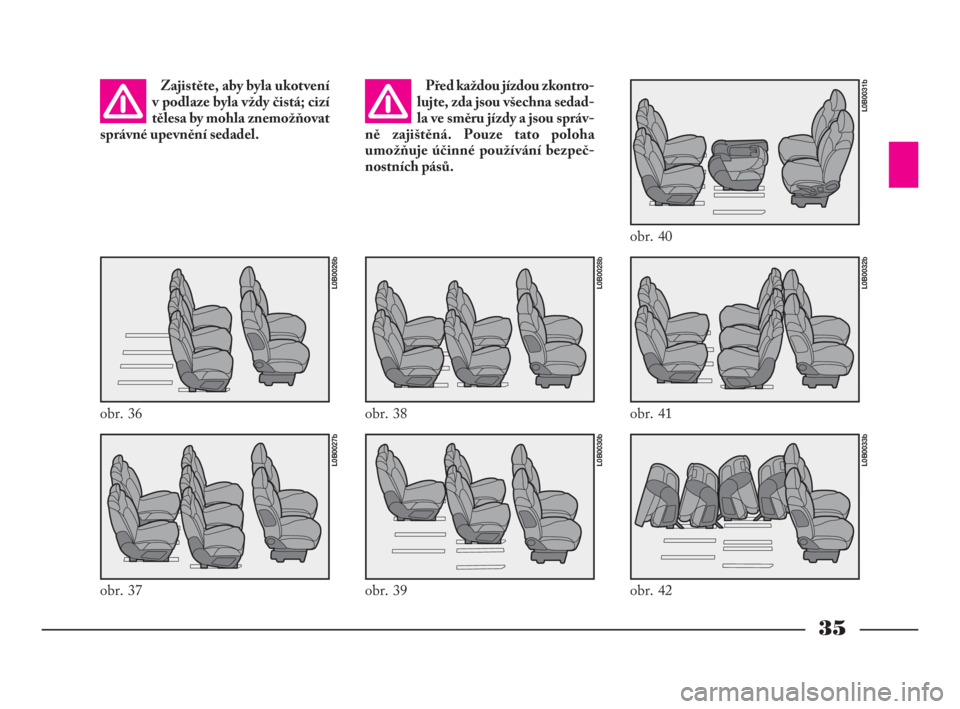

USPOŘÁDÁNÍ
ZADNÍCH
SEDADEL
V závislosti na vybavení je možné mě-
nit uspořádání sedadel pomocí úchytů
připravených v podlaze.
Na následujících obrázcích jsou uvede-
na některá uspořádání v závislosti na ty-
pu požadované výbavy:
obr. 36– pětimístná verze;
obr. 37– verze 5 + 2;
obr. 38– šestimístná verze;
obr. 39– uspořádání se sedadly v řadě
vlevo;
obr. 40– uspořádání s prostředním
„hracím“ stolkem;
obr. 41– uspořádání jako sedací sou-
prava vzadu;
obr. 42– uspořádání pro přepravu
dlouhých předmětů.
Další uspořádání lze dosáhnout tak, že
vymontujte prostřední sedadla a tím roz-
šíříte prostor mezi první a třetí řadou se-
dadel.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 34

35
Zajistěte, aby byla ukotvení
v podlaze byla vždy čistá; cizí
tělesa by mohla znemožňovat
správné upevnění sedadel.Před každou jízdou zkontro-
lujte, zda jsou všechna sedad-
la ve směru jízdy a jsou správ-
ně zajištěná. Pouze tato poloha
umožňuje účinné používání bezpeč-
nostních pásů.
obr. 37
L0B0027b
obr. 39
L0B0030b
obr. 41
L0B0032b
obr. 42
L0B0033b
obr. 36
L0B0026b
obr. 38
L0B0028b
obr. 40
L0B0031b
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 35

36

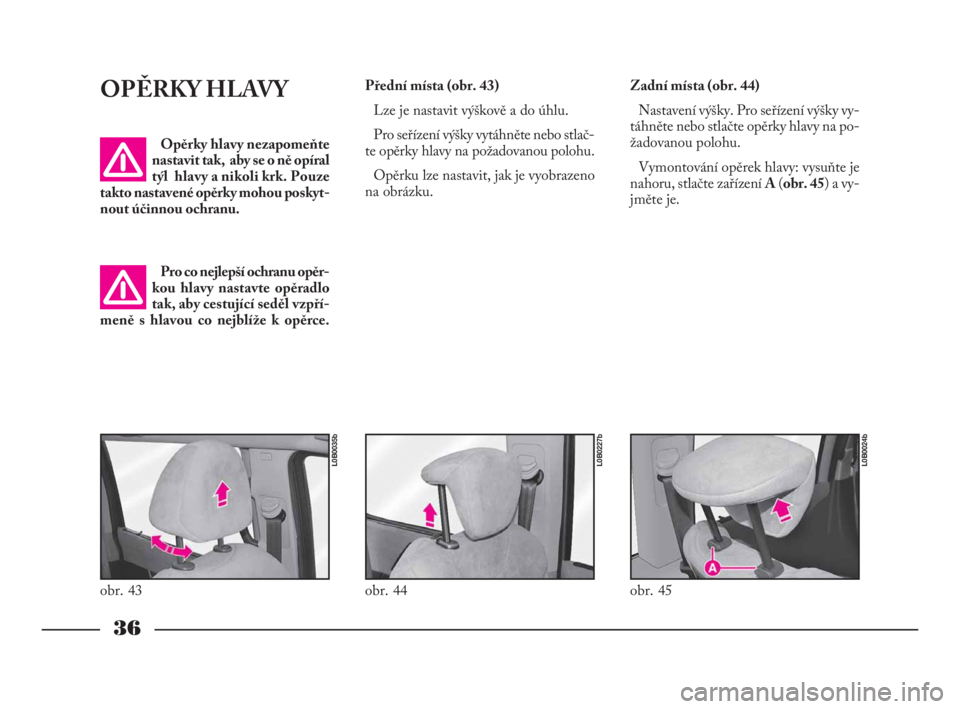

OPĚRKY HLAVY
Opěrky hlavy nezapomeňte
nastavit tak, aby se o ně opíral
týl hlavy a nikoli krk. Pouze
takto nastavené opěrky mohou poskyt-
nout účinnou ochranu.
Pro co nejlepší ochranu opěr-
kou hlavy nastavte opěradlo
tak, aby cestující seděl vzpří-
meně s hlavou co nejblíže k opěrce.Přední místa (obr. 43)
Lze je nastavit výškově a do úhlu.
Pro seřízení výšky vytáhněte nebo stlač-
te opěrky hlavy na požadovanou polohu.
Opěrku lze nastavit, jak je vyobrazeno
na obrázku.Zadní místa (obr. 44)
Nastavení výšky. Pro seřízení výšky vy-
táhněte nebo stlačte opěrky hlavy na po-
žadovanou polohu.
Vymontování opěrek hlavy: vysuňte je
nahoru, stlačte zařízení A(obr. 45) a vy-
jměte je.
obr. 43
L0B0035b
obr. 45
L0B0024b
obr. 44
L0B0227b
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 36

37

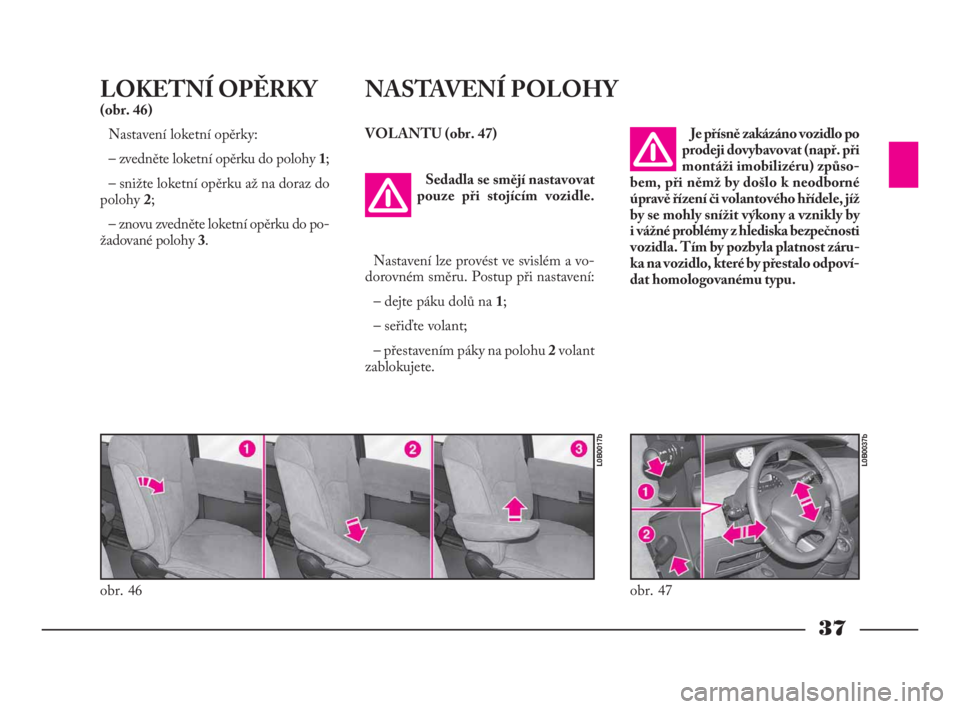

LOKETNÍ OPĚRKY
(obr. 46)
Nastavení loketní opěrky:
– zvedněte loketní opěrku do polohy 1;
– snižte loketní opěrku až na doraz do
polohy 2;
– znovu zvedněte loketní opěrku do po-
žadované polohy 3.
Nastavení lze provést ve svislém a vo-
dorovném směru. Postup při nastavení:
– dejte páku dolů na 1;
– seřiďte volant;
– přestavením páky na polohu 2volant
zablokujete.Sedadla se smějí nastavovat
pouze při stojícím vozidle.
obr. 46
L0B0017b
NASTAVENÍ POLOHY
VOLANTU (obr. 47)
obr. 47
L0B0037b
Je přísně zakázáno vozidlo po
prodeji dovybavovat (např. při
montáži imobilizéru) způso-
bem, při němž by došlo k neodborné
úpravě řízení či volantového hřídele, jíž
by se mohly snížit výkony a vznikly by
i vážné problémy z hlediska bezpečnosti
vozidla. Tím by pozbyla platnost záru-
ka na vozidlo, které by přestalo odpoví-
dat homologovanému typu.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 37

38
VNITŘNÍ ZPĚTNÉ
ELEKTROCHROMATICKÉ
ZRCÁTKO (obr. 48)
Vozidlo je vybaveno elektrochromatic-
kým zrcátkem, které se automaticky
adaptuje podle světla na použití za dne
nebo za tmy.
Aktivace automatického režimu: s klíč-
kem zapalování na Mstiskněte tlačítko
A; zapnutí režimu Bje signalizováno
kontrolkou.
Pro optimální výhled z vozidla při cou-
vání se při zařazení zpátečky vnitřní
zpětné zrcátko automaticky přepne.ZRCÁTKO PRO SLEDOVÁNÍ
CESTUJÍCÍCH NA ZADNÍCH
SEDADLECH (obr. 49)
Zrcátko je umístěno vedle předního
stropního svítidla a poskytuje řidiči a
spolucestujícímu na předním sedadle pa-
noramatický výhled na cestující na dru-
hé a třetí řadě sedadel.
Chcete-li zrcátko používat, vyklopte je
z polohy Ado polohy B, jak je vyobra-
zeno na obrázku.VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Během jízdy se zrcátka mu-
sejí nacházet ve vyklopené po-
loze.
obr. 48
L0B0039b
obr. 49
L0B0185b
Vnější zpětné zrcátko u řidiče
je zakřivené, a proto mírně
zkresluje vnímání vzdálenosti.
Elektrické nastavení (obr. 50)
Zrcátko je možné nastavit pouze s klíč-
kem zapalování v poloze M.
Spínačem Alze zrcátko nastavit ve čty-
řech směrech.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 38

39
Spínačem Bzvolte zrcátko, které chce-
te nastavit (
¯levé nebo pravé ˙).
Tato zrcátka jsou osazena elektrickým
vyhříváním, jež zabrání zamlžení a ak-
tivuje se automaticky stiskem vyhřívání
zadního okna; vyhřívání je časovaná
funkce, která se samočinně vypne po ně-
kolika minutách.
Ruční sklopení (obr. 51)
Zrcátko je možné sklopit pouze s klíč-
kem zapalování v poloze M.
Zrcátko se sklopí tlačítkem Bu šipky
O.
Zamknutím dveří se vnější zrcátka au-
tomaticky zaklopí; odemknutím dveří se
zrcátka automaticky vyklopí.Jestliže vnější zrcátka sklopíte stiskem
tlačítka Bdříve, než zamknete dveře, při
dalším odemknutí dveří se zrcátka auto-
maticky nevyklopí; pro vyklopení je nut-
no znovu stisknout tlačítko B.
BEZPEČNOSTNÍ
PÁSY
POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
PŘEDNÍCH SEDADEL
A ZADNÍCH SEDADEL
DRUHÉ ŘADY
Při poutání bezpečnostními pásy je
nutno držet hrudník vzpřímeně a opírat
se zády do opěradla.
Zapnutí bezpečnostního pásu: Uchop-
te sponu bezpečnostního pásu A(obr. 52)
a zasuňte ji do zámku Bna zaklapnutí.
Pokud se pás při vytahování zablokuje,
nechejte jej o kousek navinout zpět
a znovu za něj lehce zatáhněte.
obr. 50
L0B0040b
obr. 51
L0B0228b
Jakmile se zrcátka pohybují,
nedotýkejte se jich ani jejich
držáku: nebezpečí skřípnutí.
001-065 Phedra LUM CZ 17-11-2009 10:30 Pagina 39
