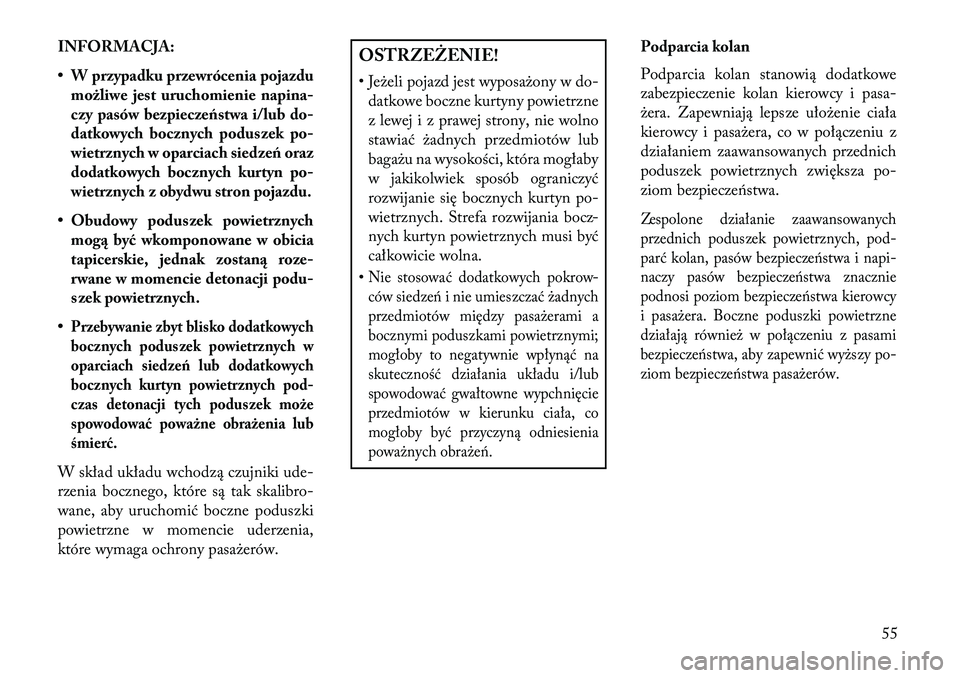

INFORMACJA:
• W przypadku przewrócenia pojazdumożliwe jest uruchomienie nap ina-
czy pasów bezpiecz eństwa i/lubdo-
datkowych bocznych poduszek po-
wietrznych w oparciach siedz eń oraz
dodatkowych bocznych kurtyn po-
wietrznych z obydwu stron pojazdu.
• Obudowy poduszek powietrznych mogą być wkomponowane w obicia
tapicerskie, jednak zostaną roz e-
rwane w momencie detonacji podu-
szek powietrznych.
•Przebywanie zbyt blisko dodatkowych
bocznych poduszek powietrznych w
oparciach siedz eń lub dodatkowych
bocznych kurtyn powietrznych pod-
czas detonacji tych poduszek może
spowodować poważne obrażenia lub
śmierć.W skład układu wchodzą czujniki ude-
rzenia bocznego, które są tak skalibro-
wane, aby uruchomić boczne poduszki
powietrzne w momencie uderzenia,
które wymaga ochrony pasażerów.
OSTRZEŻENIE!
• Jeżeli pojazd jest wyposażony w do- datkowe boczne kurtyny powietrzne
z lewej i z prawej strony, nie wolno
stawiać żadnych przedmiotów lub
bagażu na wysokości, która mogłaby
w jakikolwiek sposób ograniczyć
rozwijanie się bocznych kurtyn po-
wietrznych. Strefa rozwijania bocz-
nych kurtyn powietrznych musi być
całkowicie wolna.
•Nie stosować dodatkowych pokrow-
ców siedzeń i nie umieszczać żadnych
przedmiotów między pasażerami a
bocznymi poduszkami powietrznymi;
mogłoby to negatywnie wpłynąć na
skuteczność działania układu i/lub
spowodować gwałtowne wypchnięcie
przedmiotów w kierunku ciała, co
mogłoby być przyczyną odniesienia
poważnych obrażeń.
Podparcia kolan
Podparcia kolan stanowią dodatkowe
zabezpieczenie kolan kierowcy i pasa-
żera. Zapewniają lepsze ułożenie ciała
kierowcy i pasażera, co w połączeniu z
działaniem zaawansowanych przednich
poduszek powietrznych zwiększa po-
ziom bezpieczeństwa.Zespolone działanie zaawansowanych
przednich poduszek powietrznych, pod-
parć kolan, pasów bezpieczeństwa i napi-
naczy pasów bezpieczeństwa znacznie
podnosi poziom bezpieczeństwa kierowcy
i pasażera. Boczne poduszki powietrzne
działają również w połączeniu z pasami
bezpieczeństwa, aby zapewnić wyższy po-
ziom bezpieczeństwa pasażerów.
55

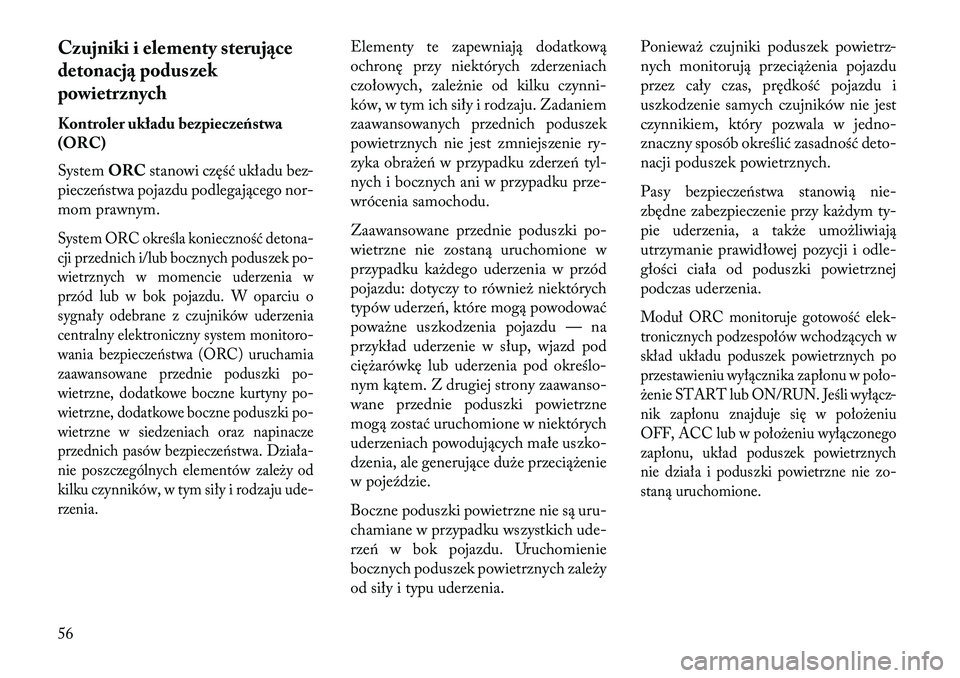

Czujniki i elementy sterujące
detonacją poduszek
powietrznych
Kontroler układu bezpieczeństwa
(ORC)
SystemORCstanowi część układu bez-
pieczeństwa pojazdu podlegającego nor-
mom prawnym.System ORC określa konieczność detona-
cji przednich i/lub bocznych poduszek po-
wietrznych w momencie uderzenia w
przód lub w bok pojazdu. W oparciu o
sygnały odebrane z czujników uderzenia
centralny elektroniczny system monitoro-
wania bezpieczeństwa (ORC) uruchamia
zaawansowane przednie poduszki po-
wietrzne, dodatkowe boczne kurtyny po-
wietrzne, dodatkowe boczne poduszki po-
wietrzne w siedzeniach oraz napinacze
przednich pasów bezpieczeństwa. Działa-
nie poszczególnych elementów zależy od
kilku czynników, w tym siły i rodzaju ude-
rzenia.
Elementy te zapewniają dodatkową
ochronę przy niektórych zderzeniach
czołowych, zależnie od kilku czynni-
ków, w tym ich siły i rodzaju. Zadaniem
zaawansowanych przednich poduszek
powietrznych nie jest zmniejszenie ry-
zyka obrażeń w przypadku zderzeń tyl-
nych i bocznych ani w przypadku prze-
wrócenia samochodu.
Zaawansowane przednie poduszki po-
wietrzne nie zostaną uruchomione w
przypadku każdego uderzenia w przód
pojazdu: dotyczy to również niektórych
typów uderzeń, które mogą powodować
poważne uszkodzenia pojazdu — na
przykład uderzenie w słup, wjazd pod
ciężarówkę lub uderzenia pod określo-
nym kątem. Z drugiej strony zaawanso-
wane przednie poduszki powietrzne
mogą zostać uruchomione w niektórych
uderzeniach powodujących małe uszko-
dzenia, ale generujące duże przeciążenie
w poje\fdzie.
Boczne poduszki powietrzne nie są uru-
chamiane w przypadku wszystkich ude-
rzeń w bok pojazdu. Uruchomienie
bocznych poduszek powietrznych zależy
od siły i typu uderzenia. Ponieważ czujniki poduszek powietrz-
nych monitorują przeciążenia pojazdu
przez cały czas, prędkość pojazdu i
uszkodzenie samych czujników nie jest
czynnikiem, który pozwala w jedno-
znaczny sposób określić zasadność deto-
nacji poduszek powietrznych.
Pasy bezpieczeństwa stanowią nie-
zbędne zabezpieczenie przy każdym ty-
pie uderzenia, a także umożliwiają
utrzymanie prawidłowej pozycji i odle-
głości ciała od poduszki powietrznej
podczas uderzenia.
Moduł ORC monitoruje gotowość elek-
tronicznych podzespołów wchodzących w
skład układu poduszek powietrznych po
przestawieniu wyłącznika zapłonu w poło-
żenie START lub ON/RUN. Jeśli wyłącz-
nik zapłonu znajduje się w położeniu
OFF, ACC lub w położeniu wyłączonego
zapłonu, układ poduszek powietrznych
nie działa i poduszki powietrzne nie zo-
staną uruchomione.
56

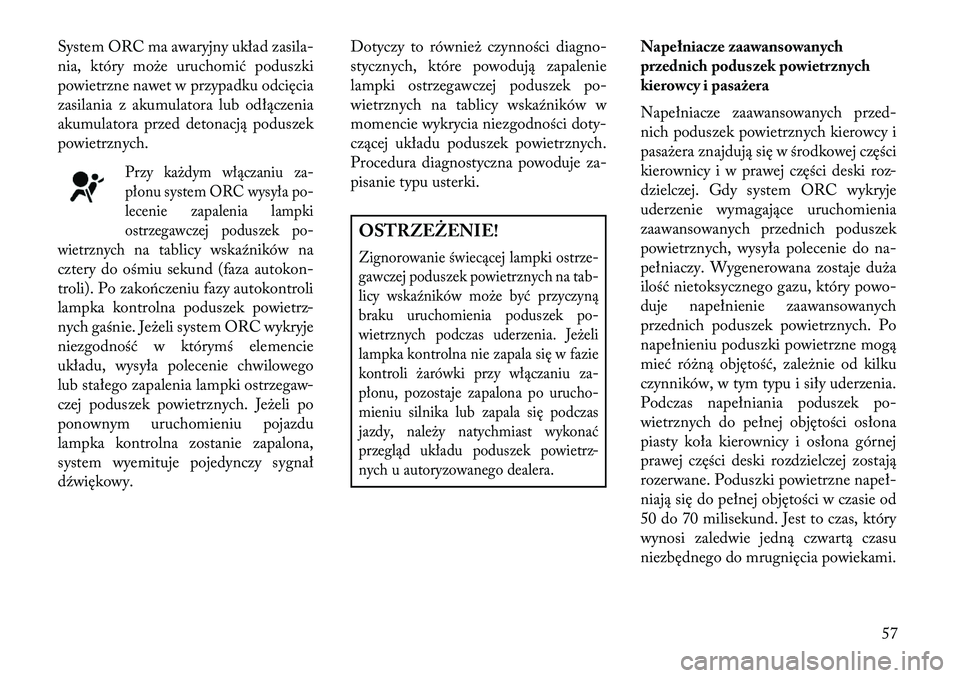

System ORC ma awaryjny układ zasila-
nia, który może uruchomić poduszki
powietrzne nawet w przypadku odcięcia
zasilania z akumulatora lub odłączenia
akumulatora przed detonacją poduszek
powietrznych.
Przy każdym włączaniu za-
płonu system ORC wysyła po-
lecenie zapalenia lampki
ostrzegawczej poduszek po-
wietrznychna tablicy wska\fników na
cztery do ośmiu sekund (faza autokon-
troli). Po zakończeniu fazy autokontroli
lampka kontrolna poduszek powietrz-
nych gaśnie. Jeżeli system ORC wykryje
niezgodność w którymś elemencie
układu, wysyła polecenie chwilowego
lub stałego zapalenia lampki ostrzegaw-
czej poduszek powietrznych. Jeżeli po
ponownym uruchomieniu pojazdu
lampka kontrolna zostanie zapalona,
system wyemituje pojedynczy sygnał
d\fwiękowy. Dotyczy to również czynności diagno-
stycznych, które powodują zapalenie
lampki ostrzegawczej poduszek po-
wietrznych na tablicy wska\fników w
momencie wykrycia niezgodności doty-
czącej układu poduszek powietrznych.
Procedura diagnostyczna powoduje za-
pisanie typu usterki.
OSTRZEŻENIE!Zignorowanie świecącej lampki ostrze-
gawczej poduszek powietrznych na tab-
licy wska\fników może być przyczyną
braku uruchomienia poduszek po-
wietrznych podczas uderzenia. Jeżeli
lampka kontrolna nie zapala się w fazie
kontroli żarówki przy włączaniu za-
płonu, pozostaje zapalona po urucho-
mieniu silnika lub zapala się podczas
jazdy, należy natychmiast wykonać
przegląd układu poduszek powietrz-
nych u autoryzowanego dealera.
Napełniacze zaawansowanych
przednich poduszek powietrznych
kierowcy i pasażera
Napełniacze zaawansowanych przed-
nich poduszek powietrznych kierowcy i
pasażera znajdują się w środkowej części
kierownicy i w prawej części deski roz-
dzielczej. Gdy system ORC wykryje
uderzenie wymagające uruchomienia
zaawansowanych przednich poduszek
powietrznych, wysyła polecenie do na-
pełniaczy. Wygenerowana zostaje duża
ilość nietoksycznego gazu, który powo-
duje napełnienie zaawansowanych
przednich poduszek powietrznych. Po
napełnieniu poduszki powietrzne mogą
mieć różną objętość, zależnie od kilku
czynników, w tym typu i siły uderzenia.
Podczas napełniania poduszek po-
wietrznych do pełnej objętości osłona
piasty koła kierownicy i osłona górnej
prawej części deski rozdzielczej zostają
rozerwane. Poduszki powietrzne napeł-
niają się do pełnej objętości w czasie od
50 do 70 milisekund. Jest to czas, który
wynosi zaledwie jedną czwartą czasu
niezbędnego do mrugnięcia powiekami.
57

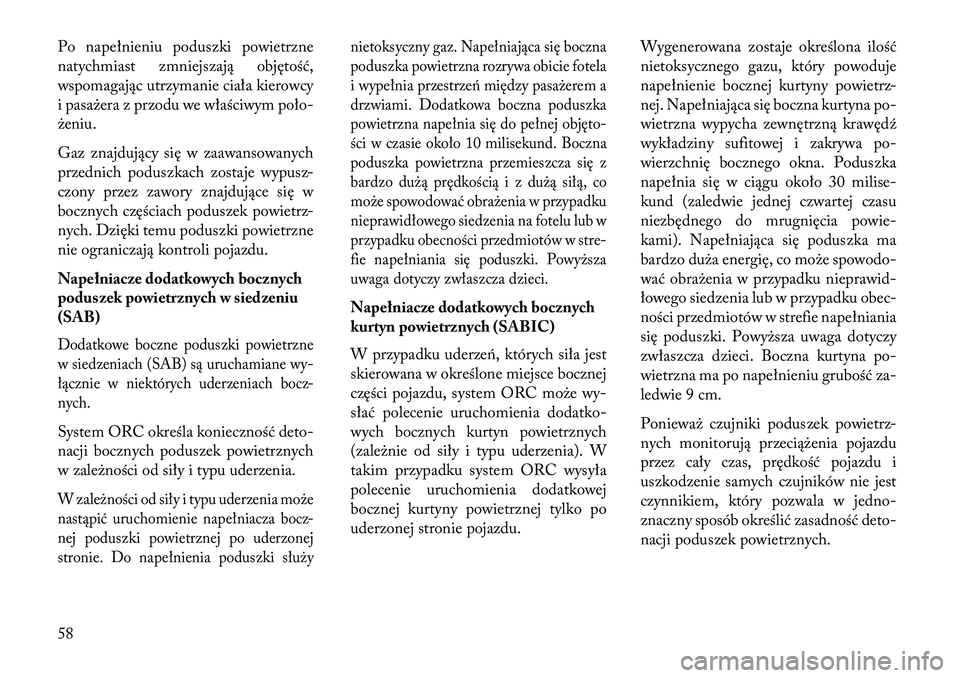

Po napełnieniu poduszki powietrzne
natychmiast zmniejszają objętość,
wspomagając utrzymanie ciała kierowcy
i pasażera z przodu we właściwym poło-
żeniu.
Gaz znajdujący się w zaawansowanych
przednich poduszkach zostaje wypusz-
czony przez zawory znajdujące się w
bocznych częściach poduszek powietrz-
nych. Dzięki temu poduszki powietrzne
nie ograniczają kontroli pojazdu.
Napełniacze dodatkowych bocznych
poduszek powietrznych w siedzeniu
(SAB)Dodatkowe boczne poduszki powietrzne
w siedzeniach (SAB) są uruchamiane wy-
łącznie w niektórych uderzeniach bocz-
nych.System ORC określa konieczność deto-
nacji bocznych poduszek powietrznych
w zależności od siły i typu uderzenia.W zależności od siły i typu uderzenia może
nastąpić uruchomienie napełniacza bocz-
nej poduszki powietrznej po uderzonej
stronie. Do napełnienia poduszki służynietoksyczny gaz. Napełniająca się boczna
poduszka powietrzna rozrywa obicie fotela
i wypełnia przestrzeń między pasażerem a
drzwiami. Dodatkowa boczna poduszka
powietrzna napełnia się do pełnej objęto-
ści w czasie około 10 milisekund. Boczna
poduszka powietrzna przemieszcza się z
bardzo dużą prędkością i z dużą siłą, co
może spowodować obrażenia w przypadku
nieprawidłowego siedzenia na fotelu lub w
przypadku obecności przedmiotów w stre-
fie napełniania się poduszki. Powyższa
uwaga dotyczy zwłaszcza dzieci.
Napełniacze dodatkowych bocznych
kurtyn powietrznych (SABIC)
W przypadku uderzeń, których siła jest
skierowana w określone miejsce bocznej
części pojazdu, system ORC może wy-
słać polecenie uruchomienia dodatko-
wych bocznych kurtyn powietrznych
(zależnie od siły i typu uderzenia). W
takim przypadku system ORC wysyła
polecenie uruchomienia dodatkowej
bocznej kurtyny powietrznej tylko po
uderzonej stronie pojazdu.
Wygenerowana zostaje określona ilość
nietoksycznego gazu, który powoduje
napełnienie bocznej kurtyny powietrz-
nej. Napełniająca się boczna kurtyna po-
wietrzna wypycha zewnętrzną krawęd\f
wykładziny sufitowej i zakrywa po-
wierzchnię bocznego okna. Poduszka
napełnia się w ciągu około 30 milise-
kund (zaledwie jednej czwartej czasu
niezbędnego do mrugnięcia powie-
kami). Napełniająca się poduszka ma
bardzo duża energię, co może spowodo-
wać obrażenia w przypadku nieprawid-
łowego siedzenia lub w przypadku obec-
ności przedmiotów w strefie napełniania
się poduszki. Powyższa uwaga dotyczy
zwłaszcza dzieci. Boczna kurtyna po-
wietrzna ma po napełnieniu grubość za-
ledwie 9 cm.
Ponieważ czujniki poduszek powietrz-
nych monitorują przeciążenia pojazdu
przez cały czas, prędkość pojazdu i
uszkodzenie samych czujników nie jest
czynnikiem, który pozwala w jedno-
znaczny sposób określić zasadność deto-
nacji poduszek powietrznych.
58

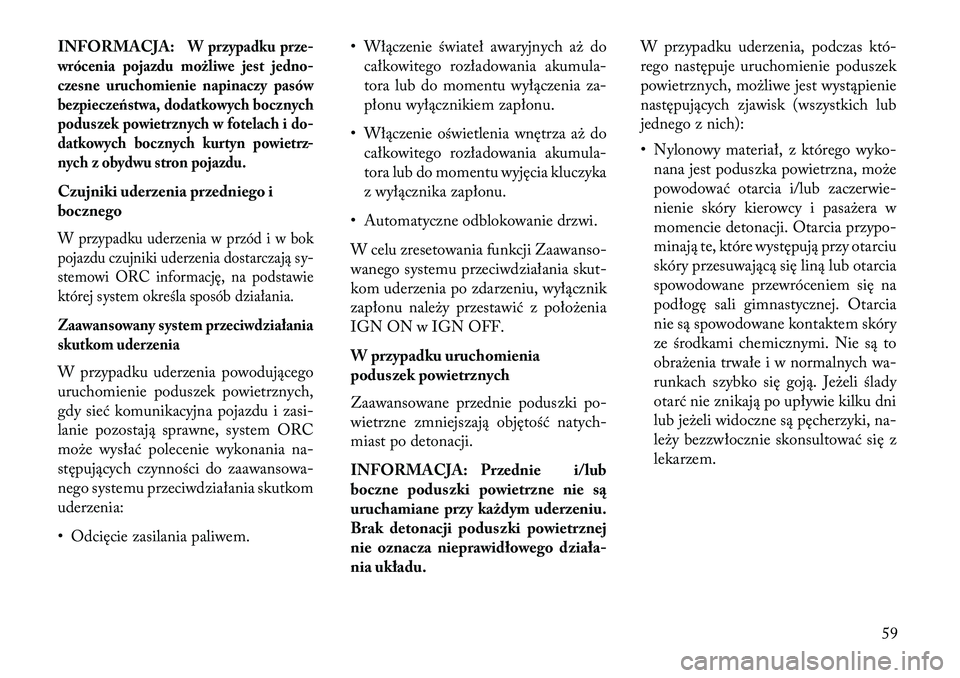

INFORMACJA:
W przypadku prze-
wrócenia pojazdu możliwe jestjedno-
czesne uruchomienie napinaczy pasów
bezpiecz eństwa, dodatkowych bocznych
poduszek powietrznych w fotelach i do-
datkowych bocznych kurtyn powietrz-
nych z obydwu stron pojazdu.
Czujniki uderzenia przedniego i
bocznegoW przypadku uderzenia w przód i w bok
pojazdu czujniki uderzenia dostarczają sy-
stemowi ORC informację, na podstawie
której system określa sposób działania.

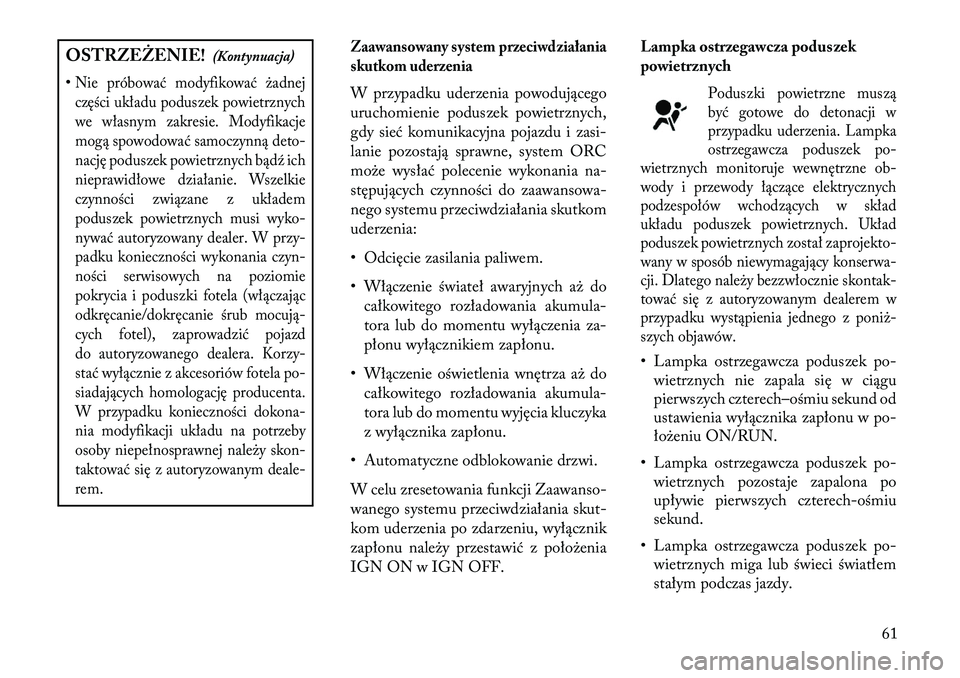

Zaawansowany system przeciwdziałania
skutkom uderzeniaW przypadku uderzenia powodującego
uruchomienie poduszek powietrznych,
gdy sieć komunikacyjna pojazdu i zasi-
lanie pozostają sprawne, system ORC
może wysłać polecenie wykonania na-
stępujących czynności do zaawansowa-
nego systemu przeciwdziałania skutkom
uderzenia:
• Odcięcie zasilania paliwem. • Włączenie świateł awaryjnych aż do
całkowitego rozładowania akumula-
tora lub do momentu wyłączenia za-
płonu wyłącznikiem zapłonu.
• Włączenie oświetlenia wnętrza aż do całkowitego rozładowania akumula-
tora lub do momentu wyjęcia kluczyka
z wyłącznika zapłonu.
• Automatyczne odblokowanie drzwi.
W celu zresetowania funkcji Zaawanso-
wanego systemu przeciwdziałania skut-
kom uderzenia po zdarzeniu, wyłącznik
zapłonu należy przestawić z położenia
IGN ON w IGN OFF.
W przypadku uruchomienia
poduszek powietrznych
Zaawansowane przednie poduszki po-
wietrzne zmniejszają objętość natych-
miast po detonacji.
INFORMACJA: Przednie i/lub
boczne poduszki powietrzne nie s ą
uruchamiane przy każdym uderzeniu.
Brak detonacji poduszki powietrznej
nie oznacza nieprawidłowego d ziała-
nia układu. W przypadku uderzenia, podczas któ-
rego następuje uruchomienie poduszek
powietrznych, możliwe jest wystąpienie
następujących zjawisk (wszystkich lub
jednego z nich):
• Nylonowy materiał, z którego wyko-
nana jest poduszka powietrzna, może
powodować otarcia i/lub zaczerwie-
nienie skóry kierowcy i pasażera w
momencie detonacji. Otarcia przypo-
minają te, które występują przy otarciu
skóry przesuwającą się liną lub otarcia
spowodowane przewróceniem się na
podłogę sali gimnastycznej. Otarcia
nie są spowodowane kontaktem skóry
ze środkami chemicznymi. Nie są to
obrażenia trwałe i w normalnych wa-
runkach szybko się goją. Jeżeli ślady
otarć nie znikają po upływie kilku dni
lub jeżeli widoczne są pęcherzyki, na-
leży bezzwłocznie skonsultować się z
lekarzem.
59

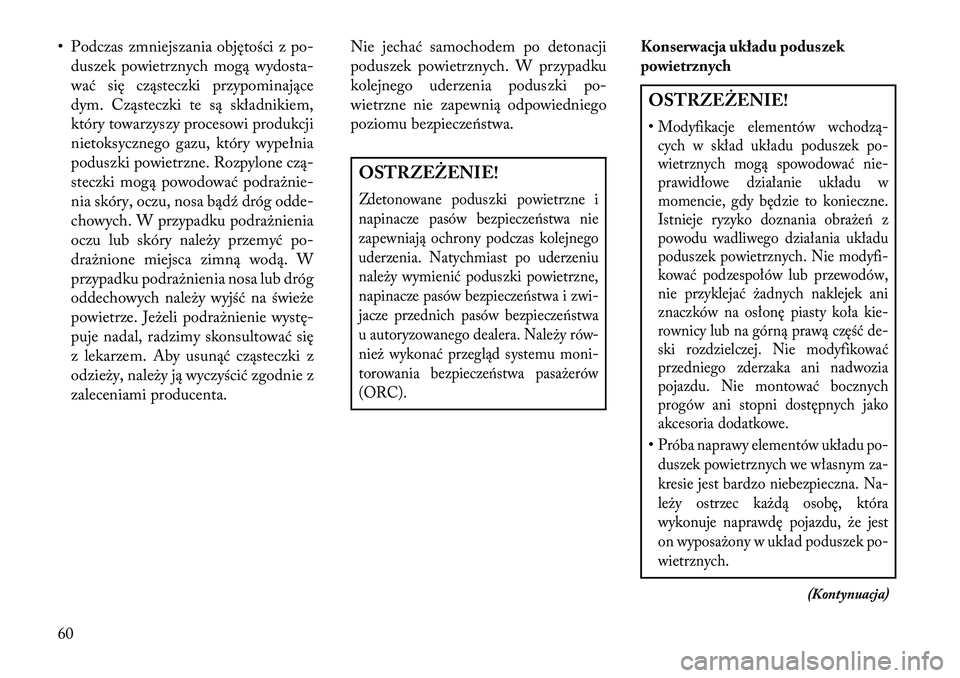

• Podczas zmniejszania objętości z po-duszek powietrznych mogą wydosta-
wać się cząsteczki przypominające
dym. Cząsteczki te są składnikiem,
który towarzyszy procesowi produkcji
nietoksycznego gazu, który wypełnia
poduszki powietrzne. Rozpylone czą-
steczki mogą powodować podrażnie-
nia skóry, oczu, nosa bąd\f dróg odde-
chowych. W przypadku podrażnienia
oczu lub skóry należy przemyć po-
drażnione miejsca zimną wodą. W
przypadku podrażnienia nosa lub dróg
oddechowych należy wyjść na świeże
powietrze. Jeżeli podrażnienie wystę-
puje nadal, radzimy skonsultować się
z lekarzem. Aby usunąć cząsteczki z
odzieży, należy ją wyczyścić zgodnie z
zaleceniami producenta. Nie jechać samochodem po detonacji
poduszek powietrznych. W przypadku
kolejnego uderzenia poduszki po-
wietrzne nie zapewnią odpowiedniego
poziomu bezpieczeństwa.
OSTR
ZEŻENIE!Zdetonowane poduszki powietrzne i
napinacze pasów bezpieczeństwa nie
zapewniają ochrony podczas kolejnego
uderzenia. Natychmiast po uderzeniu
należy wymienić poduszki powietrzne,
napinacze pasów bezpieczeństwa i zwi-
jacze przednich pasów bezpieczeństwa
u autoryzowanego dealera. Należy rów-
nież wykonać przegląd systemu moni-
torowania bezpieczeństwa pasażerów
(ORC).
Konserwacja układu poduszek
powietrznychOSTRZEŻENIE!
•Modyfikacje elementów wchodzą-
cych w skład układu poduszek po-
wietrznych mogą spowodować nie-
prawidłowe działanie układu w
momencie, gdy będzie to konieczne.
Istnieje ryzyko doznania obrażeń z
powodu wadliwego działania układu
poduszek powietrznych. Nie modyfi-
kować podzespołów lub przewodów,
nie przyklejać żadnych naklejek ani
znaczków na osłonę piasty koła kie-
rownicy lub na górną prawą część de-
ski rozdzielczej. Nie modyfikować
przedniego zderzaka ani nadwozia
pojazdu. Nie montować bocznych
progów ani stopni dostępnych jako
akcesoria dodatkowe.•Próba naprawy elementów układu po-
duszek powietrznych we własnym za-
kresie jest bardzo niebezpieczna. Na-
leży ostrzec każdą osobę, która
wykonuje naprawdę pojazdu, że jest
on wyposażony w układ poduszek po-
wietrznych.
(Kontynuacja)
60

OSTRZEŻENIE!(Kontynuacja)
•Nie próbować modyfikować żadnej części układu poduszek powietrznych
we własnym zakresie. Modyfikacje
mogą spowodować samoczynną deto-
nację poduszek powietrznych bąd\f ich
nieprawidłowe działanie. Wszelkie
czynności związane z układem
poduszek powietrznych musi wyko-
nywać autoryzowany dealer. W przy-
padku konieczności wykonania czyn-
ności serwisowych na poziomie
pokrycia i poduszki fotela (włączając
odkręcanie/dokręcanie śrub mocują-
cych fotel), zaprowadzić pojazd
do autoryzowanego dealera. Korzy-
stać wyłącznie z akcesoriów fotela po-
siadających homologację producenta.
W przypadku konieczności dokona-
nia modyfikacji układu na potrzeby
osoby niepełnosprawnej należy skon-
taktować się z autoryzowanym deale-
rem. Zaawansowany system przeciwdziałania
skutkom uderzenia
W przypadku uderzenia powodującego
uruchomienie poduszek powietrznych,
gdy sieć komunikacyjna pojazdu i zasi-
lanie pozostają sprawne, system ORC
może wysłać polecenie wykonania na-
stępujących czynności do zaawansowa-
nego systemu przeciwdziałania skutkom
uderzenia:
• Odcięcie zasilania paliwem.
• Włączenie świateł awaryjnych aż do
całkowitego rozładowania akumula-
tora lub do momentu wyłączenia za-
płonu wyłącznikiem zapłonu.
• Włączenie oświetlenia wnętrza aż do całkowitego rozładowania akumula-
tora lub do momentu wyjęcia kluczyka
z wyłącznika zapłonu.
• Automatyczne odblokowanie drzwi.
W celu zresetowania funkcji Zaawanso-
wanego systemu przeciwdziałania skut-
kom uderzenia po zdarzeniu, wyłącznik
zapłonu należy przestawić z położenia
IGN ON w IGN OFF. Lampka ostrzegawcza poduszek
powietrznych
Poduszki powietrzne muszą
być gotowe do detonacji w
przypadku uderzenia. Lampka
ostrzegawcza poduszek po-
wietrznych monitoruje wewnętrzne ob-
wody i przewody łączące elektrycznych
podzespołów wchodzących w skład
układu poduszek powietrznych. Układ
poduszek powietrznych został zaprojekto-
wany w sposób niewymagający konserwa-
cji. Dlatego należy bezzwłocznie skontak-
tować się z autoryzowanym dealerem w
przypadku wystąpienia jednego z poniż-
szych objawów.
• Lampka ostrzegawcza poduszek po- wietrznych nie zapala się w ciągu
pierwszych czterech–ośmiu sekund od
ustawienia wyłącznika zapłonu w po-
łożeniu ON/RUN.
• Lampka ostrzegawcza poduszek po- wietrznych pozostaje zapalona po
upływie pierwszych czterech-ośmiu
sekund.
• Lampka ostrzegawcza poduszek po- wietrznych miga lub świeci światłem
stałym podczas jazdy.
61

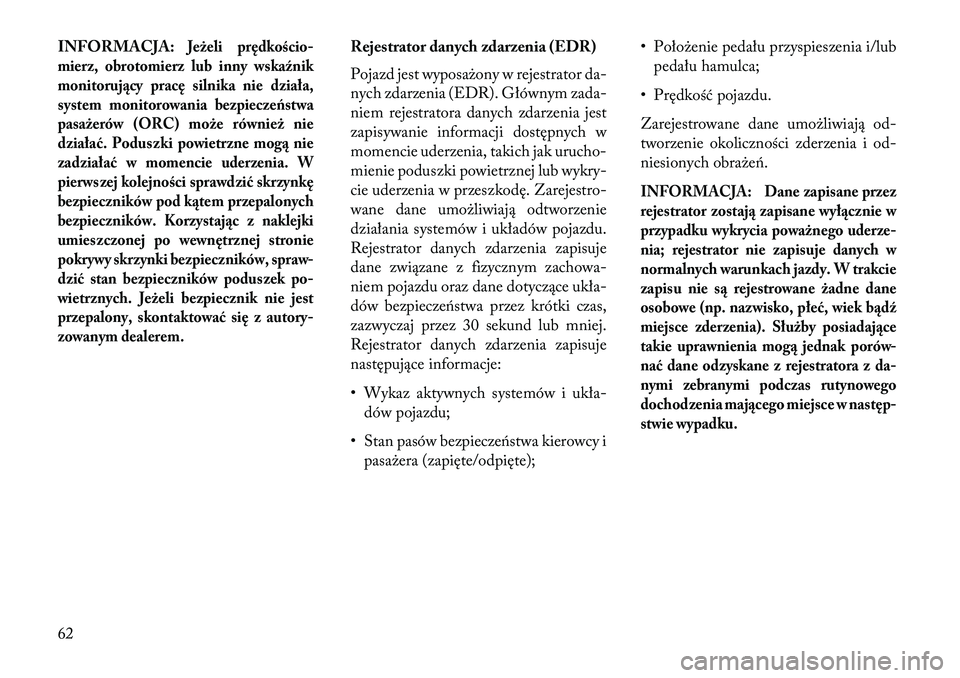

INFORMACJA:
\beżeli prędkościo-
mierz, obrotomierz lub inny w skaźnik
monitorujący pracę silnika nie działa,
system monitorowania bezpieczeństwa
pasażerów (ORC) może również nie
działać. Poduszki powietrzne mogą nie
zadziałać w momencie uderzenia. W
pierwszej kolejności sprawdzić skrzynkę
bezpieczników pod kątem przepalonych
bezpieczników. Korzystając z naklejki
umieszczonej po wewnętrznej stronie
pokrywy skrzynki bezpieczników, spraw -
d zić stan bezpieczników poduszek po-
wietrznych. \beżeli bezpiecznik nie jest
przepalony, skontaktować się z autory-
zowanym dealerem.
Rejestrator danych zdarzenia (EDR)
Pojazd jest wyposażony w rejestrator da-
nych zdarzenia (EDR). Głównym zada-
niem rejestratora danych zdarzenia jest
zapisywanie informacji dostępnych w
momencie uderzenia, takich jak urucho-
mienie poduszki powietrznej lub wykry-
cie uderzenia w przeszkodę. Zarejestro-
wane dane umożliwiają odtworzenie
działania systemów i układów pojazdu.
Rejestrator danych zdarzenia zapisuje
dane związane z fizycznym zachowa-
niem pojazdu oraz dane dotyczące ukła-
dów bezpieczeństwa przez krótki czas,
zazwyczaj przez 30 sekund lub mniej.
Rejestrator danych zdarzenia zapisuje
następujące informacje:
• Wykaz aktywnych systemów i ukła- dów pojazdu;
• Stan pasów bezpieczeństwa kierowcy i pasażera (zapięte/odpięte); • Położenie pedału przyspieszenia i/lub
pedału hamulca;
• Prędkość pojazdu.
Zarejestrowane dane umożliwiają od-
tworzenie okoliczności zderzenia i od-
niesionych obrażeń.
INFORMACJA: Dane zapisane przez
rejestrator zosta ją zapisane wyłącznie w
przypadku wykrycia poważnego uderz e-
nia; rejestrator nie zapisuje danych w
normalnych warunkach jazdy. W trakcie
zapisu nie s ą rejestrowane żadne dane
osobowe (np. nazwisko, płeć, wiek bądź
miejsce zderzenia). Służby posiadające
takie uprawnienia mogą jednak porów -
na ć dane odzyskane z rejestratora z da-
nymi zebranymi podczas rutynowego
dochodzenia ma jącego miejsce w następ -
stwie wypadku.
62

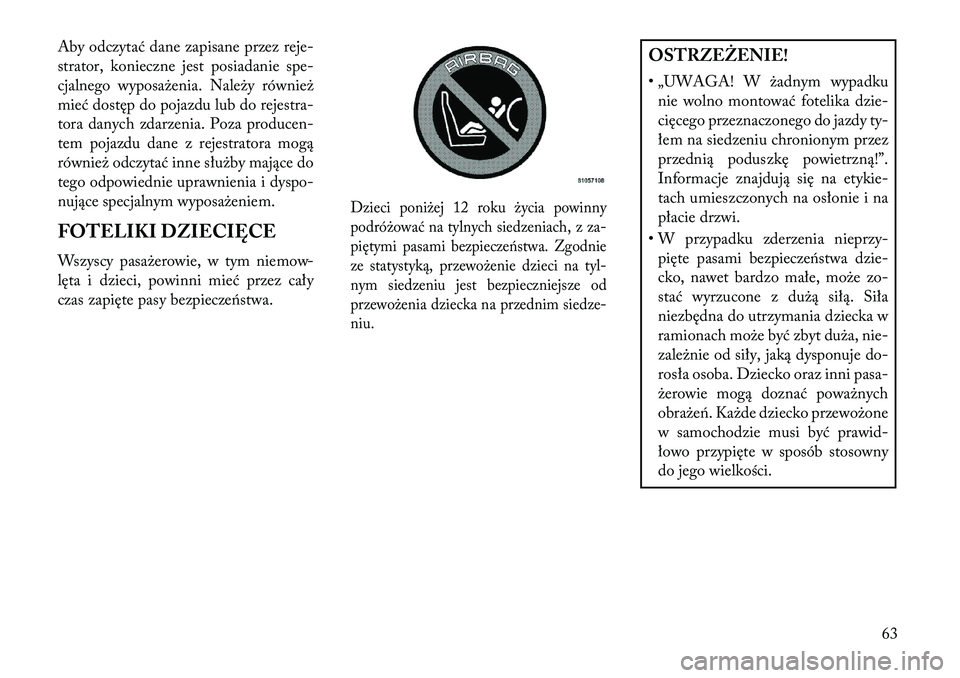

Aby odczytać dane zapisane przez reje-
strator, konieczne jest posiadanie spe-
cjalnego wyposażenia. Należy również
mieć dostęp do pojazdu lub do rejestra-
tora danych zdarzenia. Poza producen-
tem pojazdu dane z rejestratora mogą
również odczytać inne służby mające do
tego odpowiednie uprawnienia i dyspo-
nujące specjalnym wyposażeniem.
FOTELIKI DZIECIĘCE
Wszyscy pasażerowie, w tym niemow-
lęta i dzieci, powinni mieć przez cały
czas zapięte pasy bezpieczeństwa.
Dzieci poniżej 12 roku życia powinny
podróżować na tylnych siedzeniach, z za-
piętymi pasami bezpieczeństwa. Zgodnie
ze statystyką, przewożenie dzieci na tyl-
nym siedzeniu jest bezpieczniejsze od
przewożenia dziecka na przednim siedze-
niu.
OSTRZEŻENIE!
• „UWAGA! W żadnym wypadku nie wolno montować fotelika dzie-
cięcego przeznaczonego do jazdy ty-
łem na siedzeniu chronionym przez
przednią poduszkę powietrzną!”.
Informacje znajdują się na etykie-
tach umieszczonych na osłonie i na
płacie drzwi.
• W przypadku zderzenia nieprzy- pięte pasami bezpieczeństwa dzie-
cko, nawet bardzo małe, może zo-
stać wyrzucone z dużą siłą. Siła
niezbędna do utrzymania dziecka w
ramionach może być zbyt duża, nie-
zależnie od siły, jaką dysponuje do-
rosła osoba. Dziecko oraz inni pasa-
żerowie mogą doznać poważnych
obrażeń. Każde dziecko przewożone
w samochodzie musi być prawid-
łowo przypięte w sposób stosowny
do jego wielkości.
63

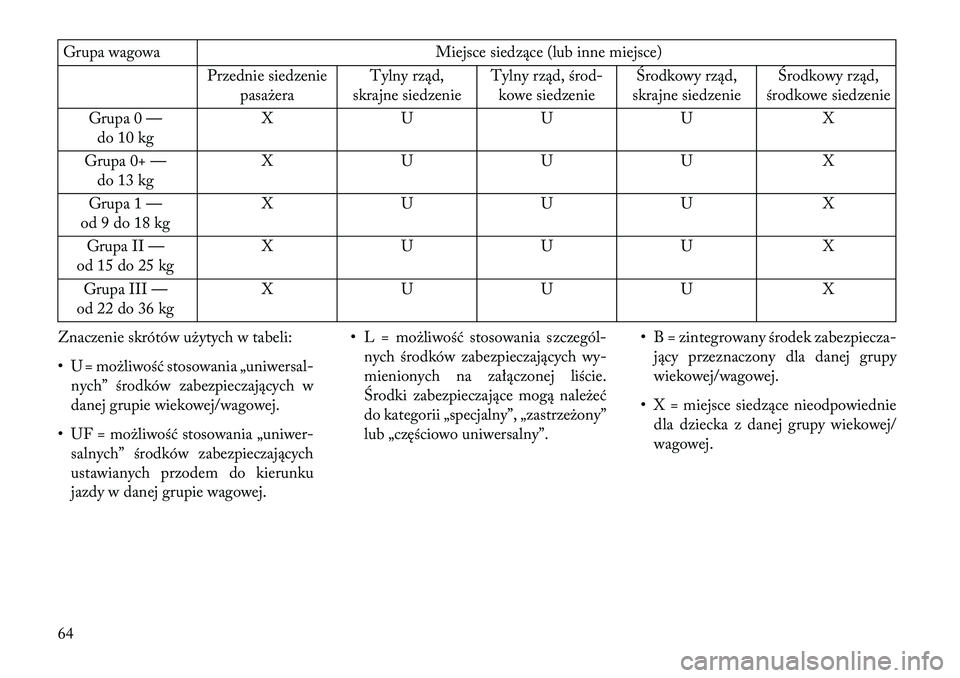

Grupa wagowaMiejsce siedzące (lub inne miejsce)
Przednie siedzenie pasażera Tylny rząd,
skrajne siedzenie Tylny rząd, środ-
kowe siedzenie Środkowy rząd,
skrajne siedzenie Środkowy rząd,
środkowe siedzenie
Grupa 0 — do 10 kg X
U UU X
Grupa 0+ — do 13 kg X
U UU X
Grupa 1 —
od 9 do 18 kg X
U UU X
Grupa II —
od 15 do 25 kg X
U UU X
Grupa III —
od 22 do 36 kg X
U UU X
Znaczenie skrótów użytych w tabeli:
• U = możliwość stosowania „uniwersal- nych” środków zabezpieczających w
danej grupie wiekowej/wagowej.
• UF = możliwość stosowania „uniwer- salnych” środków zabezpieczających
ustawianych przodem do kierunku
jazdy w danej grupie wagowej. • L = możliwość stosowania szczegól-
nych środków zabezpieczających wy-
mienionych na załączonej liście.
Środki zabezpieczające mogą należeć
do kategorii „specjalny”, „zastrzeżony”
lub „częściowo uniwersalny”. • B = zintegrowany środek zabezpiecza-
jący przeznaczony dla danej grupy
wiekowej/wagowej.
• X = miejsce siedzące nieodpowiednie dla dziecka z danej grupy wiekowej/
wagowej.
64
