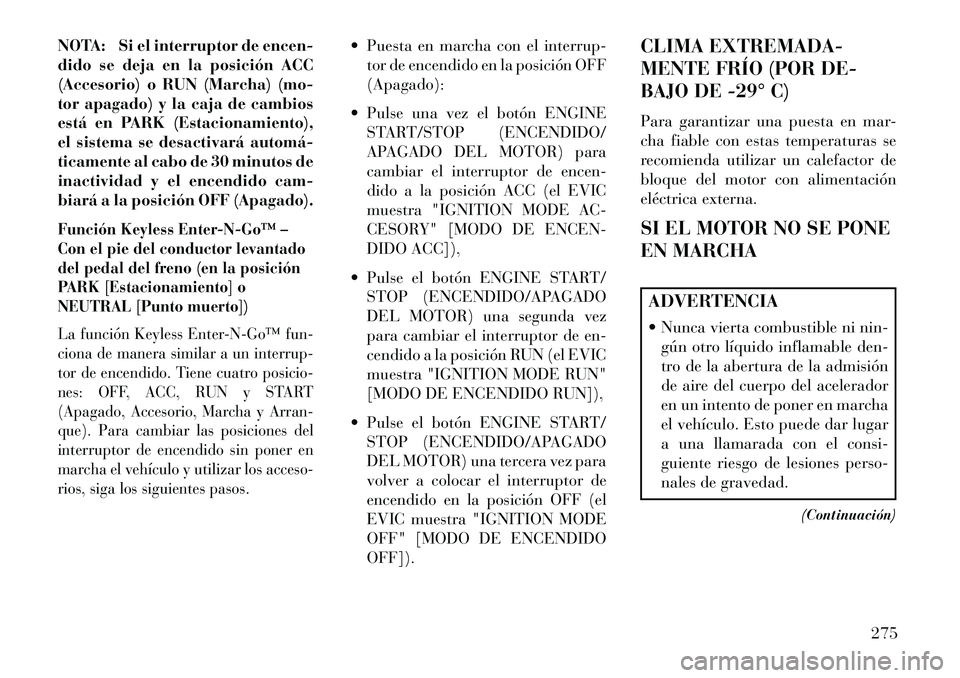

NOTA: Si el interruptor de encen-
dido se deja en la posición ACC
(Accesorio) o RUN (Marcha) (mo-
tor apagado) y la caja de cambios
está en PARK (Estacionamiento),
el sistema se desactivará automá­
ticamente al cabo de 30 minutos de
inactividad y el encendido cam-
biará a la posición OFF (Apagado).Función Keyless Enter­N­Go™ –
Con el pie del conductor levantado
del pedal del freno (en la posición
PARK [Estacionamiento] o
NEUTRAL [Punto muerto])
La función Keyless Enter­N­Go™ fun-
ciona de manera similar a un interrup-
tor de encendido. Tiene cuatro posicio-
nes: OFF, ACC, RUN y START
(Apagado, Accesorio, Marcha y Arran-
que). Para cambiar las posiciones del
interruptor de encendido sin poner en
marcha el vehículo y utilizar los acceso-
rios, siga los siguientes pasos.
 Puesta en marcha con el interrup-tor de encendido en la posición OFF
(Apagado):
 Pulse una vez el botón ENGINE START/STOP (ENCENDIDO/
APAGADO DEL MOTOR) para
cambiar el interruptor de encen-
dido a la posición ACC (el EVIC
muestra "IGNITION MODE AC-
CESORY" [MODO DE ENCEN-
DIDO ACC]),
 Pulse el botón ENGINE START/ STOP (ENCENDIDO/APAGADO
DEL MOTOR) una segunda vez
para cambiar el interruptor de en-
cendido a la posición RUN (el EVIC
muestra "IGNITION MODE RUN"
[MODO DE ENCENDIDO RUN]),
 Pulse el botón ENGINE START/ STOP (ENCENDIDO/APAGADO
DEL MOTOR) una tercera vez para
volver a colocar el interruptor de
encendido en la posición OFF (el
EVIC muestra "IGNITION MODE
OFF" [MODO DE ENCENDIDO
OFF]). CLIMA EXTREMADA-
MENTE FRÍO (POR DE-
BAJO DE ­29° C)
Para garantizar una puesta en mar-
cha fiable con estas temperaturas se
recomienda utilizar un calefactor de
bloque del motor con alimentación
eléctrica externa.
SI EL MOTOR NO SE PONE
EN MARCHA
ADVERTENCIA
 Nunca vierta combustible ni nin-
gún otro líquido inflamable den-
tro de la abertura de la admisión
de aire del cuerpo del acelerador
en un intento de poner en marcha
el vehículo. Esto puede dar lugar
a una llamarada con el consi-
guiente riesgo de lesiones perso-
nales de gravedad.
(Continuación)
275

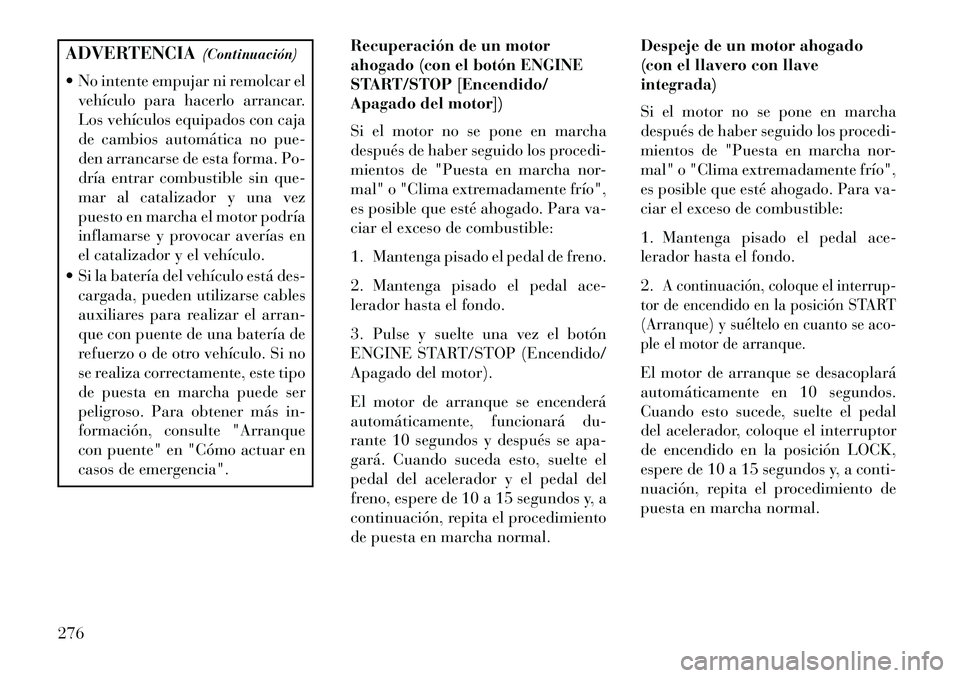

ADVERTENCIA(Continuación)
 No intente empujar ni remolcar el vehículo para hacerlo arrancar.
Los vehículos equipados con caja
de cambios automática no pue-
den arrancarse de esta forma. Po-
dría entrar combustible sin que-
mar al catalizador y una vez
puesto en marcha el motor podría
inflamarse y provocar averías en
el catalizador y el vehículo.
 Si la batería del vehículo está des- cargada, pueden utilizarse cables
auxiliares para realizar el arran-
que con puente de una batería de
refuerzo o de otro vehículo. Si no
se realiza correctamente, este tipo
de puesta en marcha puede ser
peligroso. Para obtener más in-
formación, consulte "Arranque
con puente" en "Cómo actuar en
casos de emergencia". Recuperación de un motor
ahogado (con el botón ENGINE
START/STOP [Encendido/
Apagado del motor])
Si el motor no se pone en marcha
después de haber seguido los procedi-
mientos de "Puesta en marcha nor-
mal" o "Clima extremadamente frío",
es posible que esté ahogado. Para va-
ciar el exceso de combustible:
1. Mantenga pisado el pedal de freno.
2. Mantenga pisado el pedal ace-
lerador hasta el fondo.
3. Pulse y suelte una vez el botón
ENGINE START/STOP (Encendido/
Apagado del motor).
El motor de arranque se encenderá
automáticamente, funcionará du-
rante 10 segundos y después se apa-
gará. Cuando suceda esto, suelte el
pedal del acelerador y el pedal del
freno, espere de 10 a 15 segundos y, a
continuación, repita el procedimiento
de puesta en marcha normal. Despeje de un motor ahogado
(con el llavero con llave
integrada)
Si el motor no se pone en marcha
después de haber seguido los procedi-
mientos de "Puesta en marcha nor-
mal" o "Clima extremadamente frío",
es posible que esté ahogado. Para va-
ciar el exceso de combustible:
1. Mantenga pisado el pedal ace-
lerador hasta el fondo.
2.
A continuación, coloque el interrup-
tor de encendido en la posición START
(Arranque) y suéltelo en cuanto se aco-
ple el motor de arranque.
El motor de arranque se desacoplará
automáticamente en 10 segundos.
Cuando esto sucede, suelte el pedal
del acelerador, coloque el interruptor
de encendido en la posición LOCK,
espere de 10 a 15 segundos y, a conti-
nuación, repita el procedimiento de
puesta en marcha normal.
276

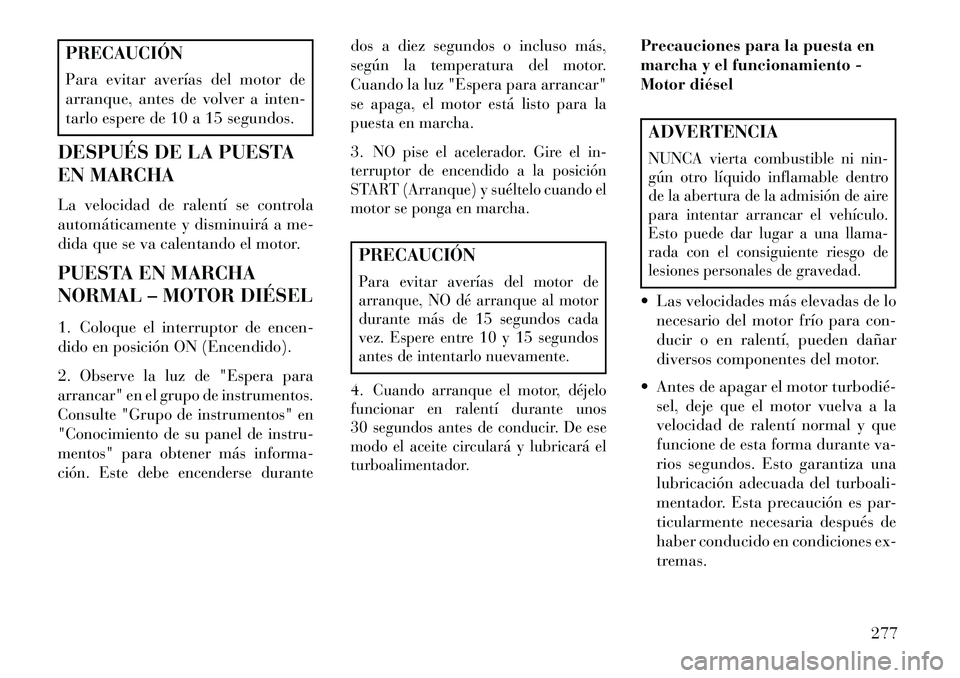

PRECAUCIÓN
Para evitar averías del motor de
arranque, antes de volver a inten-
tarlo espere de 10 a 15 segundos.
DESPUÉS DE LA PUESTA
EN MARCHA
La velocidad de ralentí se controla
automáticamente y disminuirá a me-
dida que se va calentando el motor.
PUESTA EN MARCHA
NORMAL – MOTOR DIÉSEL
1. Coloque el interruptor de encen-
dido en posición ON (Encendido).
2.Observe la luz de "Espera para
arrancar" en el grupo de instrumentos.
Consulte "Grupo de instrumentos" en
"Conocimiento de su panel de instru-
mentos" para obtener más informa-
ción. Este debe encenderse durante dos a diez segundos o incluso más,
según la temperatura del motor.
Cuando la luz "Espera para arrancar"
se apaga, el motor está listo para la
puesta en marcha.
3.
NO pise el acelerador. Gire el in-
terruptor de encendido a la posición
START (Arranque) y suéltelo cuando el
motor se ponga en marcha.PRECAUCIÓNPara evitar averías del motor de
arranque, NO dé arranque al motor
durante más de 15 segundos cada
vez. Espere entre 10 y 15 segundos
antes de intentarlo nuevamente.4.
Cuando arranque el motor, déjelo
funcionar en ralentí durante unos
30 segundos antes de conducir. De ese
modo el aceite circulará y lubricará el
turboalimentador.
Precauciones para la puesta en
marcha y el funcionamiento -
Motor diéselADVERTENCIANUNCA vierta combustible ni nin-
gún otro líquido inflamable dentro
de la abertura de la admisión de aire
para intentar arrancar el vehículo.
Esto puede dar lugar a una llama-
rada con el consiguiente riesgo de
lesiones personales de gravedad. Las velocidades más elevadas de lo
necesario del motor frío para con-
ducir o en ralentí, pueden dañar
diversos componentes del motor.
 Antes de apagar el motor turbodié­ sel, deje que el motor vuelva a la
velocidad de ralentí normal y que
funcione de esta forma durante va-
rios segundos. Esto garantiza una
lubricación adecuada del turboali-
mentador. Esta precaución es par-
ticularmente necesaria después de
haber conducido en condiciones ex-
tremas.
277

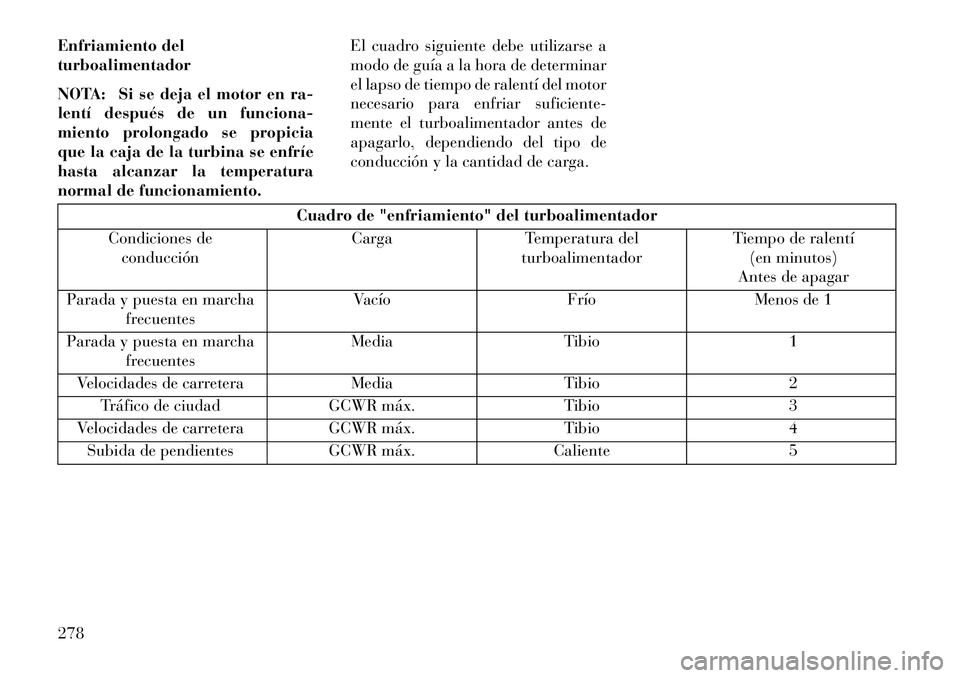

Enfriamiento del
turboalimentador
NOTA: Si se deja el motor en ra-
lentí después de un funciona-
miento prolongado se propicia
que la caja de la turbina se enfríe
hasta alcanzar la temperatura
normal de funcionamiento.El cuadro siguiente debe utilizarse a
modo de guía a la hora de determinar
el lapso de tiempo de ralentí del motor
necesario para enfriar suficiente-
mente el turboalimentador antes de
apagarlo, dependiendo del tipo de
conducción y la cantidad de carga.
Cuadro de "enfriamiento" del turboalimentador
Condiciones de conducción Carga
Temperatura del
turboalimentador Tiempo de ralentí
(en minutos)
Antes de apagar
Parada y puesta en marcha frecuentes Vacío
FríoMenos de 1
Parada y puesta en marcha frecuentes Media
Tibio 1
Velocidades de carretera MediaTibio 2
Tráfico de ciudad GCWR máx. Tibio3
Velocidades de carretera GCWR máx.Tibio4
Subida de pendientes GCWR máx.Caliente 5
278

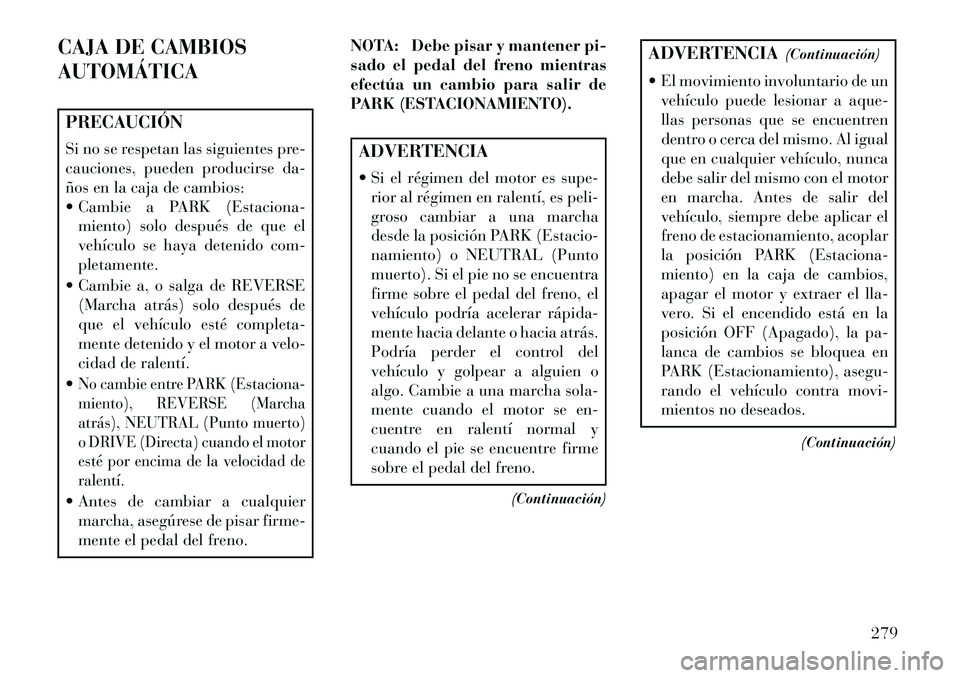

CAJA DE CAMBIOS
AUTOMÁTICAPRECAUCIÓN
Si no se respetan las siguientes pre-
cauciones, pueden producirse da-
ños en la caja de cambios:
 Cambie a PARK (Estaciona-miento) solo después de que el
vehículo se haya detenido com-
pletamente.
 Cambie a, o salga de REVERSE (Marcha atrás) solo después de
que el vehículo esté completa-
mente detenido y el motor a velo-
cidad de ralentí.
No cambie entre PARK (Estaciona-
miento), REVERSE (Marcha
atrás), NEUTRAL (Punto muerto)
o DRIVE (Directa) cuando el motor
esté por encima de la velocidad de
ralentí. Antes de cambiar a cualquier marcha, asegúrese de pisar firme-
mente el pedal del freno. NOTA: Debe pisar y mantener pi-
sado el pedal del freno mientras
efectúa un cambio para salir de
PARK (ESTACIONAMIENTO).
ADVERTENCIA
 Si el régimen del motor es supe-
rior al régimen en ralentí, es peli-
groso cambiar a una marcha
desde la posición PARK (Estacio-
namiento) o NEUTRAL (Punto
muerto). Si el pie no se encuentra
firme sobre el pedal del freno, el
vehículo podría acelerar rápida­
mente hacia delante o hacia atrás.
Podría perder el control del
vehículo y golpear a alguien o
algo. Cambie a una marcha sola-
mente cuando el motor se en-
cuentre en ralentí normal y
cuando el pie se encuentre firme
sobre el pedal del freno.
(Continuación)
ADVERTENCIA(Continuación)
 El movimiento involuntario de un vehículo puede lesionar a aque-
llas personas que se encuentren
dentro o cerca del mismo. Al igual
que en cualquier vehículo, nunca
debe salir del mismo con el motor
en marcha. Antes de salir del
vehículo, siempre debe aplicar el
freno de estacionamiento, acoplar
la posición PARK (Estaciona-
miento) en la caja de cambios,
apagar el motor y extraer el lla-
vero. Si el encendido está en la
posición OFF (Apagado), la pa-
lanca de cambios se bloquea en
PARK (Estacionamiento), asegu-
rando el vehículo contra movi-
mientos no deseados.
(Continuación)
279

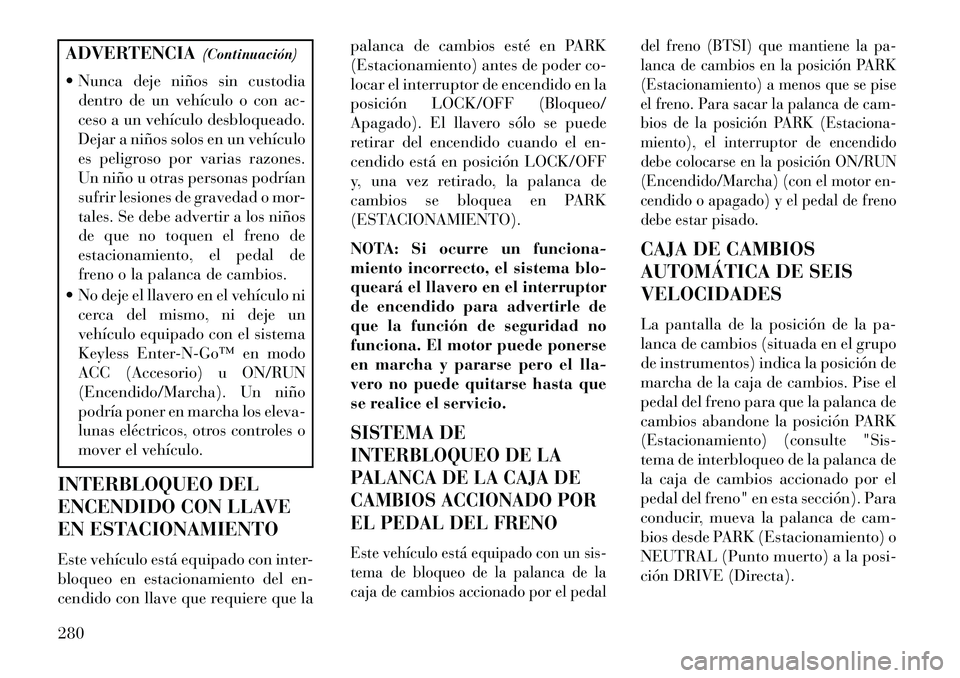

ADVERTENCIA(Continuación)
 Nunca deje niños sin custodia dentro de un vehículo o con ac-
ceso a un vehículo desbloqueado.
Dejar a niños solos en un vehículo
es peligroso por varias razones.
Un niño u otras personas podrían
sufrir lesiones de gravedad o mor-
tales. Se debe advertir a los niños
de que no toquen el freno de
estacionamiento, el pedal de
freno o la palanca de cambios.
 No deje el llavero en el vehículo ni cerca del mismo, ni deje un
vehículo equipado con el sistema
Keyless Enter­N­Go™ en modo
ACC (Accesorio) u ON/RUN
(Encendido/Marcha). Un niño
podría poner en marcha los eleva-
lunas eléctricos, otros controles o
mover el vehículo.
INTERBLOQUEO DEL
ENCENDIDO CON LLAVE
EN ESTACIONAMIENTO
Este vehículo está equipado con inter-
bloqueo en estacionamiento del en-
cendido con llave que requiere que la palanca de cambios esté en PARK
(Estacionamiento) antes de poder co-
locar el interruptor de encendido en la
posición LOCK/OFF (Bloqueo/
Apagado). El llavero sólo se puede
retirar del encendido cuando el en-
cendido está en posición LOCK/OFF
y, una vez retirado, la palanca de
cambios se bloquea en PARK
(ESTACIONAMIENTO).
NOTA: Si ocurre un funciona-
miento incorrecto, el sistema blo-
queará el llavero en el interruptor
de encendido para advertirle de
que la función de seguridad no
funciona. El motor puede ponerse
en marcha y pararse pero el lla-
vero no puede quitarse hasta que
se realice el servicio.
SISTEMA DE
INTERBLOQUEO DE LA
PALANCA DE LA CAJA DE
CAMBIOS ACCIONADO POR
EL PEDAL DEL FRENOEste vehículo está equipado con un sis-
tema de bloqueo de la palanca de la
caja de cambios accionado por el pedal
del freno (BTSI) que mantiene la pa-
lanca de cambios en la posición PARK
(Estacionamiento) a menos que se pise
el freno. Para sacar la palanca de cam-
bios de la posición PARK (Estaciona-
miento), el interruptor de encendido
debe colocarse en la posición ON/RUN
(Encendido/Marcha) (con el motor en-
cendido o apagado) y el pedal de freno
debe estar pisado.
CAJA DE CAMBIOS
AUTOMÁTICA DE SEIS
VELOCIDADES
La pantalla de la posición de la pa-
lanca de cambios (situada en el grupo
de instrumentos) indica la posición de
marcha de la caja de cambios. Pise el
pedal del freno para que la palanca de
cambios abandone la posición PARK
(Estacionamiento) (consulte "Sis-
tema de interbloqueo de la palanca de
la caja de cambios accionado por el
pedal del freno" en esta sección). Para
conducir, mueva la palanca de cam-
bios desde PARK (Estacionamiento) o
NEUTRAL (Punto muerto) a la posi-
ción DRIVE (Directa).
280

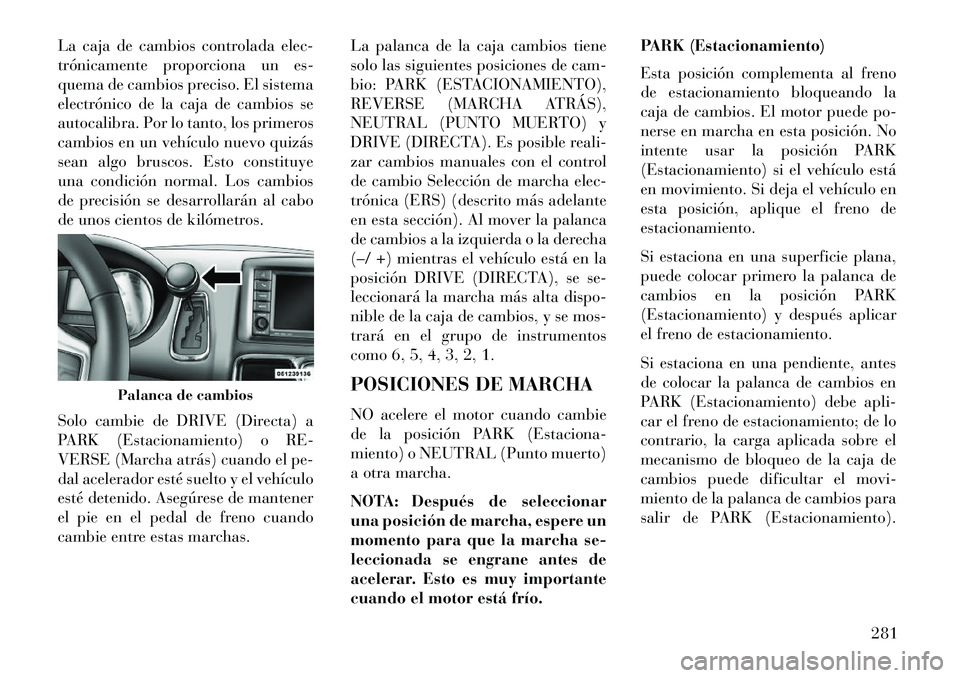

La caja de cambios controlada elec-
trónicamente proporciona un es-
quema de cambios preciso. El sistema
electrónico de la caja de cambios se
autocalibra. Por lo tanto, los primeros
cambios en un vehículo nuevo quizás
sean algo bruscos. Esto constituye
una condición normal. Los cambios
de precisión se desarrollarán al cabo
de unos cientos de kilómetros.
Solo cambie de DRIVE (Directa) a
PARK (Estacionamiento) o RE-
VERSE (Marcha atrás) cuando el pe-
dal acelerador esté suelto y el vehículo
esté detenido. Asegúrese de mantener
el pie en el pedal de freno cuando
cambie entre estas marchas.La palanca de la caja cambios tiene
solo las siguientes posiciones de cam-
bio: PARK (ESTACIONAMIENTO),
REVERSE (MARCHA ATRÁS),
NEUTRAL (PUNTO MUERTO) y
DRIVE (DIRECTA). Es posible reali-
zar cambios manuales con el control
de cambio Selección de marcha elec-
trónica (ERS) (descrito más adelante
en esta sección). Al mover la palanca
de cambios a la izquierda o la derecha
(–/ +) mientras el vehículo está en la
posición DRIVE (DIRECTA), se se-
leccionará la marcha más alta dispo-
nible de la caja de cambios, y se mos-
trará en el grupo de instrumentos
como 6, 5, 4, 3, 2, 1.
POSICIONES DE MARCHA
NO acelere el motor cuando cambie
de la posición PARK (Estaciona-
miento) o NEUTRAL (Punto muerto)
a otra marcha.
NOTA: Después de seleccionar
una posición de marcha, espere un
momento para que la marcha se-
leccionada se engrane antes de
acelerar. Esto es muy importante
cuando el motor está frío.PARK (Estacionamiento)
Esta posición complementa al freno
de estacionamiento bloqueando la
caja de cambios. El motor puede po-
nerse en marcha en esta posición. No
intente usar la posición PARK
(Estacionamiento) si el vehículo está
en movimiento. Si deja el vehículo en
esta posición, aplique el freno de
estacionamiento.
Si estaciona en una superficie plana,
puede colocar primero la palanca de
cambios en la posición PARK
(Estacionamiento) y después aplicar
el freno de estacionamiento.
Si estaciona en una pendiente, antes
de colocar la palanca de cambios en
PARK (Estacionamiento) debe apli-
car el freno de estacionamiento; de lo
contrario, la carga aplicada sobre el
mecanismo de bloqueo de la caja de
cambios puede dificultar el movi-
miento de la palanca de cambios para
salir de PARK (Estacionamiento).
Palanca de cambios
281

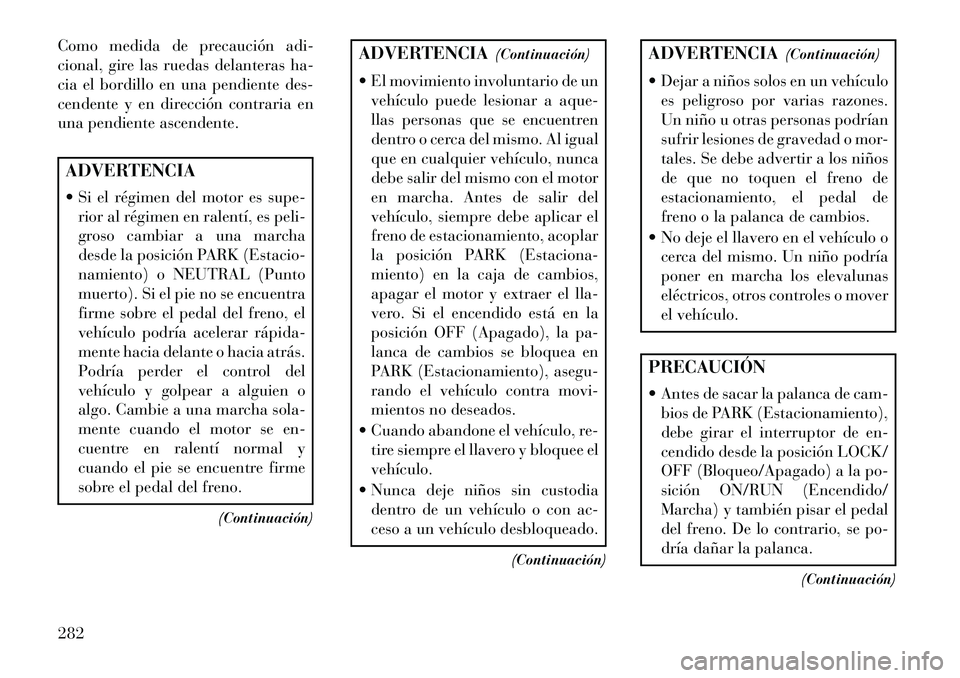

Como medida de precaución adi-
cional, gire las ruedas delanteras ha-
cia el bordillo en una pendiente des-
cendente y en dirección contraria en
una pendiente ascendente.ADVERTENCIA
 Si el régimen del motor es supe-rior al régimen en ralentí, es peli-
groso cambiar a una marcha
desde la posición PARK (Estacio-
namiento) o NEUTRAL (Punto
muerto). Si el pie no se encuentra
firme sobre el pedal del freno, el
vehículo podría acelerar rápida­
mente hacia delante o hacia atrás.
Podría perder el control del
vehículo y golpear a alguien o
algo. Cambie a una marcha sola-
mente cuando el motor se en-
cuentre en ralentí normal y
cuando el pie se encuentre firme
sobre el pedal del freno.
(Continuación)
ADVERTENCIA(Continuación)
 El movimiento involuntario de un vehículo puede lesionar a aque-
llas personas que se encuentren
dentro o cerca del mismo. Al igual
que en cualquier vehículo, nunca
debe salir del mismo con el motor
en marcha. Antes de salir del
vehículo, siempre debe aplicar el
freno de estacionamiento, acoplar
la posición PARK (Estaciona-
miento) en la caja de cambios,
apagar el motor y extraer el lla-
vero. Si el encendido está en la
posición OFF (Apagado), la pa-
lanca de cambios se bloquea en
PARK (Estacionamiento), asegu-
rando el vehículo contra movi-
mientos no deseados.
 Cuando abandone el vehículo, re- tire siempre el llavero y bloquee el
vehículo.
 Nunca deje niños sin custodia dentro de un vehículo o con ac-
ceso a un vehículo desbloqueado.
(Continuación)
ADVERTENCIA(Continuación)
 Dejar a niños solos en un vehículo es peligroso por varias razones.
Un niño u otras personas podrían
sufrir lesiones de gravedad o mor-
tales. Se debe advertir a los niños
de que no toquen el freno de
estacionamiento, el pedal de
freno o la palanca de cambios.
 No deje el llavero en el vehículo o cerca del mismo. Un niño podría
poner en marcha los elevalunas
eléctricos, otros controles o mover
el vehículo.PRECAUCIÓN
 Antes de sacar la palanca de cam-
bios de PARK (Estacionamiento),
debe girar el interruptor de en-
cendido desde la posición LOCK/
OFF (Bloqueo/Apagado) a la po-
sición ON/RUN (Encendido/
Marcha) y también pisar el pedal
del freno. De lo contrario, se po-
dría dañar la palanca.
(Continuación)
282

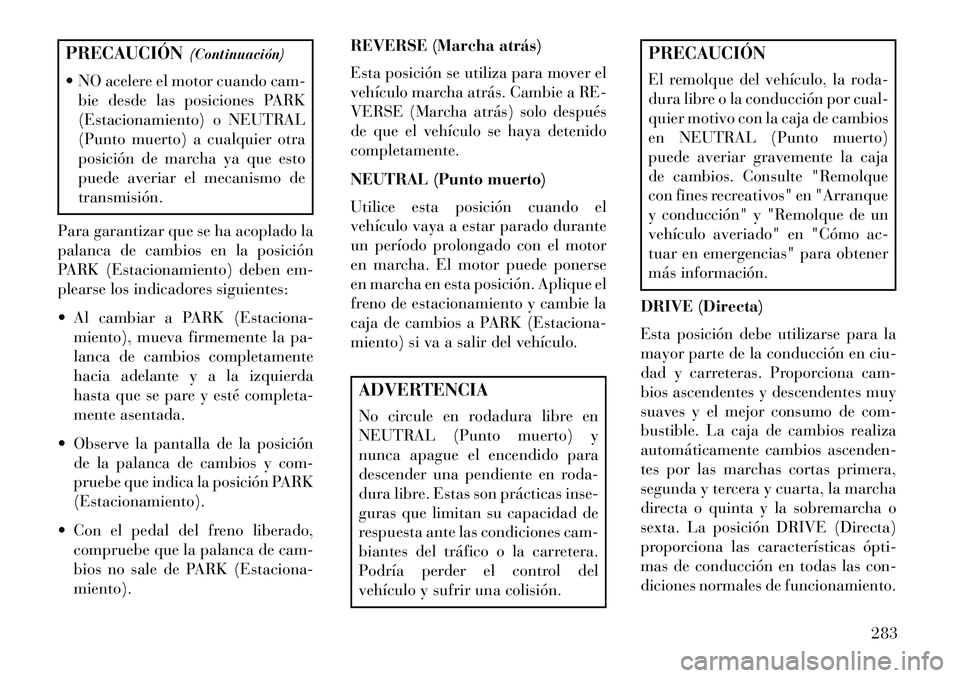

PRECAUCIÓN(Continuación)
 NO acelere el motor cuando cam- bie desde las posiciones PARK
(Estacionamiento) o NEUTRAL
(Punto muerto) a cualquier otra
posición de marcha ya que esto
puede averiar el mecanismo de
transmisión.
Para garantizar que se ha acoplado la
palanca de cambios en la posición
PARK (Estacionamiento) deben em-
plearse los indicadores siguientes:
 Al cambiar a PARK (Estaciona- miento), mueva firmemente la pa-
lanca de cambios completamente
hacia adelante y a la izquierda
hasta que se pare y esté completa-
mente asentada.
 Observe la pantalla de la posición de la palanca de cambios y com-
pruebe que indica la posición PARK
(Estacionamiento).
 Con el pedal del freno liberado, compruebe que la palanca de cam-
bios no sale de PARK (Estaciona-
miento). REVERSE (Marcha atrás)
Esta posición se utiliza para mover el
vehículo marcha atrás. Cambie a RE-
VERSE (Marcha atrás) solo después
de que el vehículo se haya detenido
completamente.
NEUTRAL (Punto muerto)
Utilice esta posición cuando el
vehículo vaya a estar parado durante
un período prolongado con el motor
en marcha. El motor puede ponerse
en marcha en esta posición. Aplique el
freno de estacionamiento y cambie la
caja de cambios a PARK (Estaciona-
miento) si va a salir del vehículo.
ADVERTENCIA
No circule en rodadura libre en
NEUTRAL (Punto muerto) y
nunca apague el encendido para
descender una pendiente en roda-
dura libre. Estas son prácticas inse-
guras que limitan su capacidad de
respuesta ante las condiciones cam-
biantes del tráfico o la carretera.
Podría perder el control del
vehículo y sufrir una colisión.
PRECAUCIÓN
El remolque del vehículo, la roda-
dura libre o la conducción por cual-
quier motivo con la caja de cambios
en NEUTRAL (Punto muerto)
puede averiar gravemente la caja
de cambios. Consulte "Remolque
con fines recreativos" en "Arranque
y conducción" y "Remolque de un
vehículo averiado" en "Cómo ac-
tuar en emergencias" para obtener
más información.
DRIVE (Directa)
Esta posición debe utilizarse para la
mayor parte de la conducción en ciu-
dad y carreteras. Proporciona cam-
bios ascendentes y descendentes muy
suaves y el mejor consumo de com-
bustible. La caja de cambios realiza
automáticamente cambios ascenden-
tes por las marchas cortas primera,
segunda y tercera y cuarta, la marcha
directa o quinta y la sobremarcha o
sexta. La posición DRIVE (Directa)
proporciona las características ópti­
mas de conducción en todas las con-
diciones normales de funcionamiento.
283

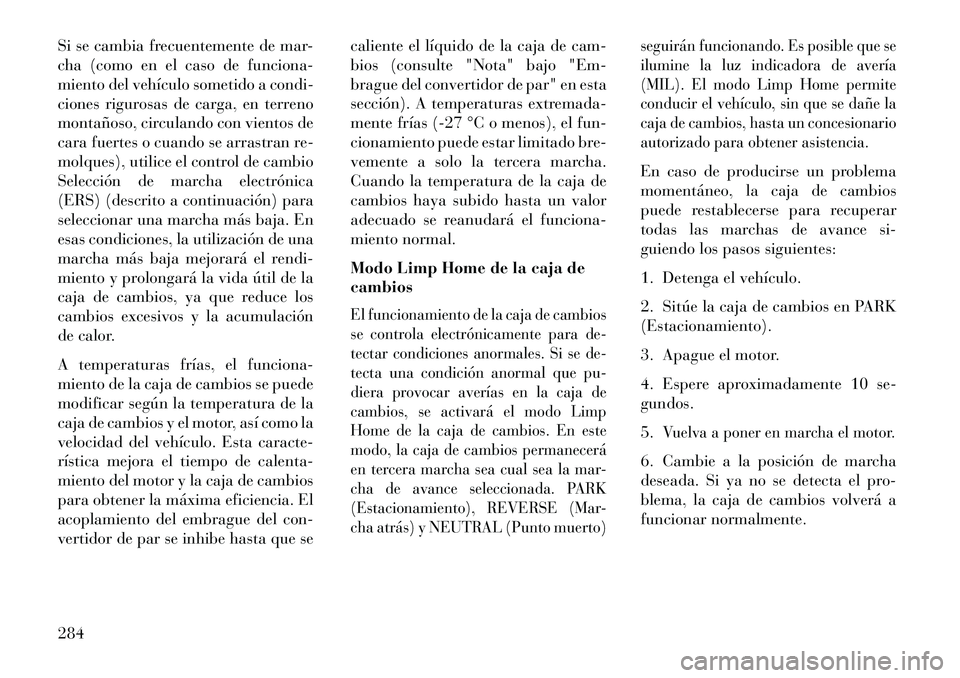

Si se cambia frecuentemente de mar-
cha (como en el caso de funciona-
miento del vehículo sometido a condi-
ciones rigurosas de carga, en terreno
montañoso, circulando con vientos de
cara fuertes o cuando se arrastran re-
molques), utilice el control de cambio
Selección de marcha electrónica
(ERS) (descrito a continuación) para
seleccionar una marcha más baja. En
esas condiciones, la utilización de una
marcha más baja mejorará el rendi-
miento y prolongará la vida útil de la
caja de cambios, ya que reduce los
cambios excesivos y la acumulación
de calor.
A temperaturas frías, el funciona-
miento de la caja de cambios se puede
modificar según la temperatura de la
caja de cambios y el motor, así como la
velocidad del vehículo. Esta caracte-
rística mejora el tiempo de calenta-
miento del motor y la caja de cambios
para obtener la máxima eficiencia. El
acoplamiento del embrague del con-
vertidor de par se inhibe hasta que secaliente el líquido de la caja de cam-
bios (consulte "Nota" bajo "Em-
brague del convertidor de par" en esta
sección). A temperaturas extremada-
mente frías (-27 °C o menos), el fun-
cionamiento puede estar limitado bre-
vemente a solo la tercera marcha.
Cuando la temperatura de la caja de
cambios haya subido hasta un valor
adecuado se reanudará el funciona-
miento normal.
Modo Limp Home de la caja de
cambios
El funcionamiento de la caja de cambios
se controla electrónicamente para de-
tectar condiciones anormales. Si se de-
tecta una condición anormal que pu-
diera provocar averías en la caja de
cambios, se activará el modo Limp
Home de la caja de cambios. En este
modo, la caja de cambios permanecerá
en tercera marcha sea cual sea la mar-
cha de avance seleccionada. PARK
(Estacionamiento), REVERSE (Mar-
cha atrás) y NEUTRAL (Punto muerto)
seguirán funcionando. Es posible que se
ilumine la luz indicadora de avería
(MIL). El modo Limp Home permite
conducir el vehículo, sin que se dañe la
caja de cambios, hasta un concesionario
autorizado para obtener asistencia.
En caso de producirse un problema
momentáneo, la caja de cambios
puede restablecerse para recuperar
todas las marchas de avance si-
guiendo los pasos siguientes:
1. Detenga el vehículo.
2. Sitúe la caja de cambios en PARK
(Estacionamiento).
3. Apague el motor.
4. Espere aproximadamente 10 se-
gundos.
5.
Vuelva a poner en marcha el motor.
6. Cambie a la posición de marcha
deseada. Si ya no se detecta el pro-
blema, la caja de cambios volverá a
funcionar normalmente.
284
