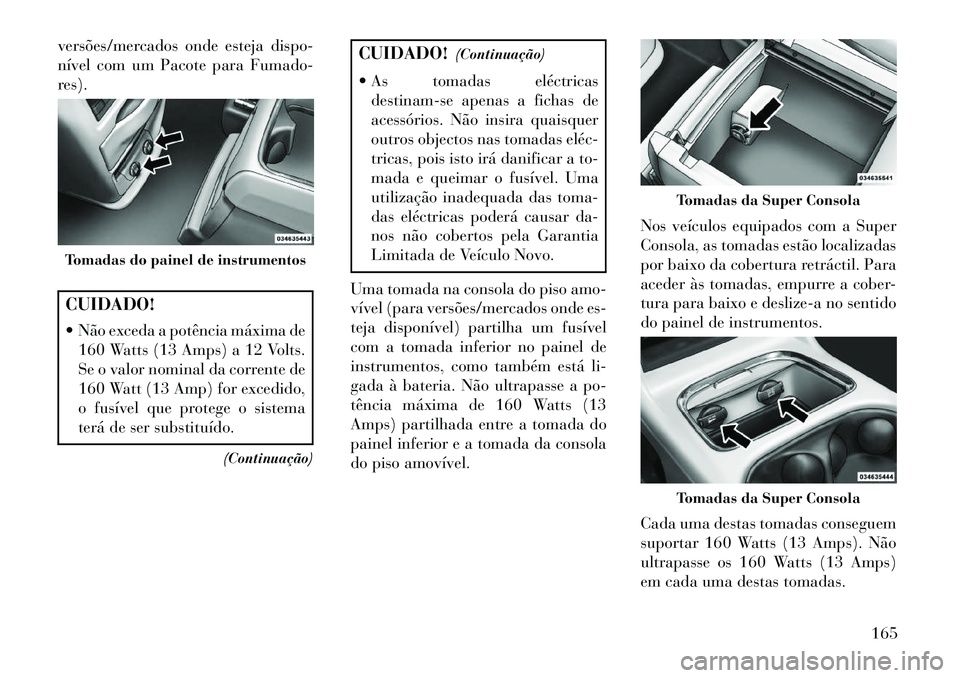

Lancia Voyager 2013 Manual de Uso e Manutenção (in Portuguese)

versões/mercados onde esteja dispo-
nível com um Pacote para Fumado-
res).CUIDADO!
 Não exceda a potência máxima de160 Watts (13 Amps) a 12 Volts.
Se o valor nominal da corrente de
160 Watt (13 Amp) for excedido,
o fusível que protege o sistema
terá de ser substituído.
(Continuação)
CUIDADO!(Continuação)
 As tomadas eléctricas destinam-se apenas a fichas de
acessórios. Não insira quaisquer
outros objectos nas tomadas eléc­
tricas, pois isto irá danificar a to-
mada e queimar o fusível. Uma
utilização inadequada das toma-
das eléctricas poderá causar da-
nos não cobertos pela Garantia
Limitada de Veículo Novo.
Uma tomada na consola do piso amo-
vível (para versões/mercados onde es-
teja disponível) partilha um fusível
com a tomada inferior no painel de
instrumentos, como também está li-
gada à bateria. Não ultrapasse a po-
tência máxima de 160 Watts (13
Amps) partilhada entre a tomada do
painel inferior e a tomada da consola
do piso amovível. Nos veículos equipados com a Super
Consola, as tomadas estão localizadas
por baixo da cobertura retráctil. Para
aceder às tomadas, empurre a cober-
tura para baixo e deslize-a no sentido
do painel de instrumentos.
Cada uma destas tomadas conseguem
suportar 160 Watts (13 Amps). Não
ultrapasse os 160 Watts (13 Amps)
em cada uma destas tomadas.
Tomadas do painel de instrumentos
Tomadas da Super ConsolaTomadas da Super Consola
165

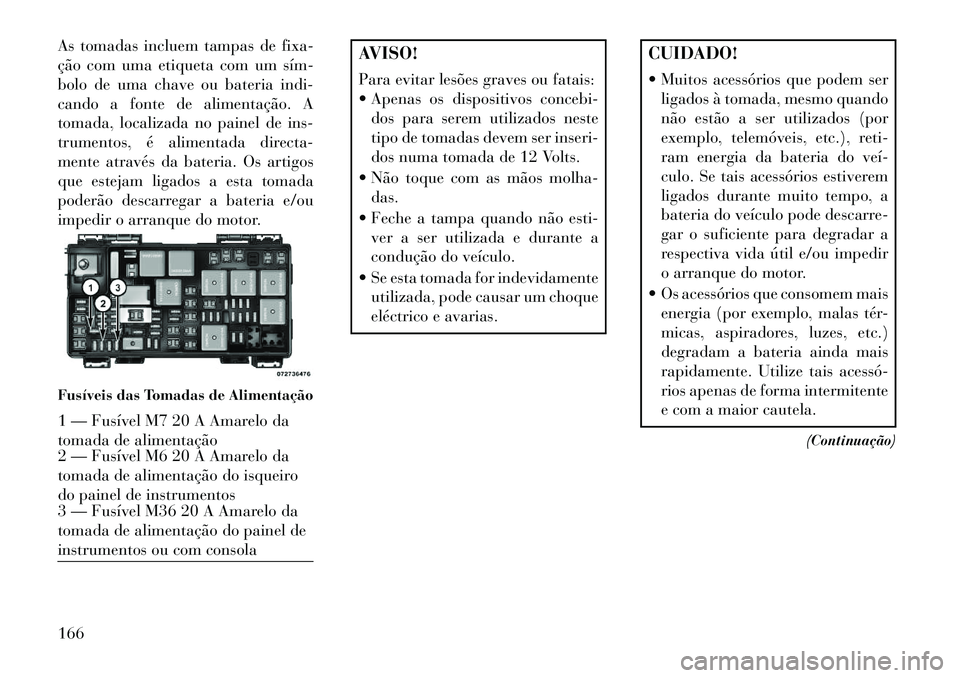

As tomadas incluem tampas de fixa-
ção com uma etiqueta com um sím­
bolo de uma chave ou bateria indi-
cando a fonte de alimentação. A
tomada, localizada no painel de ins-
trumentos, é alimentada directa-
mente através da bateria. Os artigos
que estejam ligados a esta tomada
poderão descarregar a bateria e/ou
impedir o arranque do motor.
AVISO!
Para evitar lesões graves ou fatais:
 Apenas os dispositivos concebi-dos para serem utilizados neste
tipo de tomadas devem ser inseri-
dos numa tomada de 12 Volts.
 Não toque com as mãos molha- das.
 Feche a tampa quando não esti- ver a ser utilizada e durante a
condução do veículo.
 Se esta tomada for indevidamente utilizada, pode causar um choque
eléctrico e avarias.
CUIDADO!
 Muitos acessórios que podem serligados à tomada, mesmo quando
não estão a ser utilizados (por
exemplo, telemóveis, etc.), reti-
ram energia da bateria do veí­
culo. Se tais acessórios estiverem
ligados durante muito tempo, a
bateria do veículo pode descarre-
gar o suficiente para degradar a
respectiva vida útil e/ou impedir
o arranque do motor.
 Os acessórios que consomem mais energia (por exemplo, malas tér-
micas, aspiradores, luzes, etc.)
degradam a bateria ainda mais
rapidamente. Utilize tais acessó­
rios apenas de forma intermitente
e com a maior cautela.
(Continuação)
Fusíveis das Tomadas de Alimentação1 — Fusível M7 20 A Amarelo da
tomada de alimentação
2 — Fusível M6 20 A Amarelo da
tomada de alimentação do isqueiro
do painel de instrumentos
3 — Fusível M36 20 A Amarelo da
tomada de alimentação do painel de
instrumentos ou com consola
166

CUIDADO!(Continuação)
 Depois da utilização de acessórios de alto consumo ou de longos pe-
ríodos em que o veículo não é
posto a funcionar (com acessórios
ainda ligados à tomada), o veí­
culo deve ser conduzido durante
um espaço de tempo suficiente
para permitir ao alternador re-
carregar a bateria.
 As tomadas eléctricas destinam-se apenas a fichas de
acessórios. Não suspenda qual-
quer tipo de acessório ou suporte
para acessório na ficha. A utiliza-
ção incorrecta da tomada de ali-
mentação pode causar danos.
PACOTE PARA
FUMADORES
Com o Pacote para Fumadores opcio-
nal instalado por um concessionário
autorizado, há um cinzeiro amovível
inserido num dos dois suportes para
copos no centro do painel de instru-
mentos. Para instalar o cinzeiro,
alinhe-o de modo a que o ponto de
fixação do polegar na tampa esteja virado para trás. Pressione o cinzeiro
para dentro de um dos suportes para
copos. Puxe o cinzeiro para cima para
o remover para ser limpo e/ou arru-
mado.
O suporte para copos no painel de
revestimento traseiro esquerdo está
concebido para acomodar um se-
gundo cinzeiro, se for necessário.

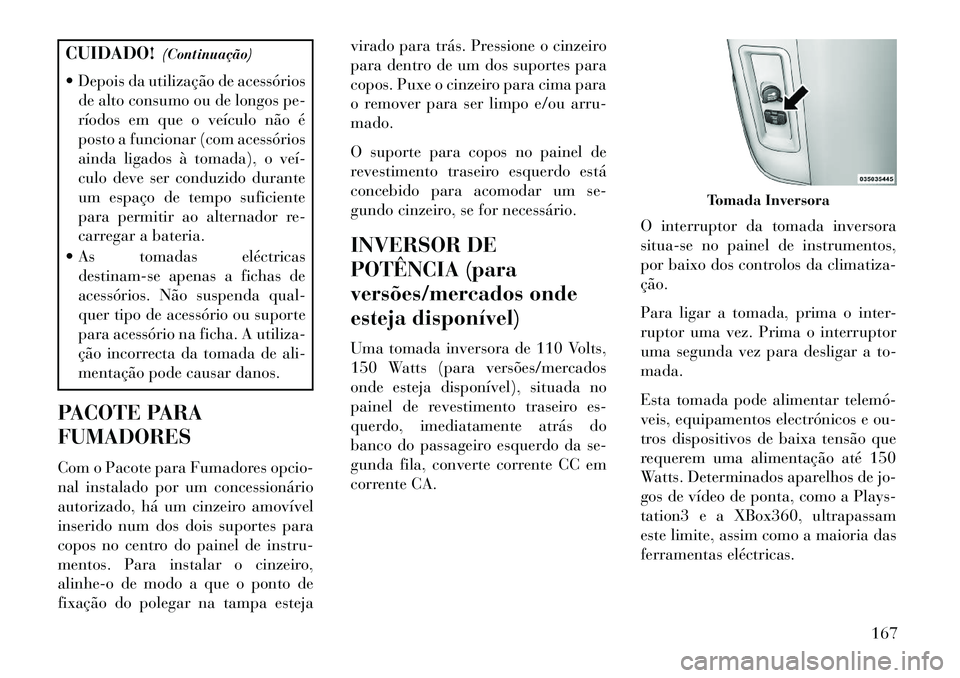

INVERSOR DE
POTÊNCIA (para
versões/mercados onde
esteja disponível)
Uma tomada inversora de 110 Volts,
150 Watts (para versões/mercados
onde esteja disponível), situada no
painel de revestimento traseiro es-
querdo, imediatamente atrás do
banco do passageiro esquerdo da se-
gunda fila, converte corrente CC em
corrente CA.
O interruptor da tomada inversora
situa-se no painel de instrumentos,
por baixo dos controlos da climatiza-
ção.
Para ligar a tomada, prima o inter-
ruptor uma vez. Prima o interruptor
uma segunda vez para desligar a to-
mada.
Esta tomada pode alimentar telemó­
veis, equipamentos electrónicos e ou-
tros dispositivos de baixa tensão que
requerem uma alimentação até 150
Watts. Determinados aparelhos de jo-
gos de vídeo de ponta, como a Plays-
tation3 e a XBox360, ultrapassam
este limite, assim como a maioria das
ferramentas eléctricas.
Tomada Inversora
167

O inversor de potência foi concebido
com uma protecção integrada contra
sobrecarga. Se a potência nominal de
150 Watts for ultrapassada, o inversor
de potência desliga-se automatica-
mente. Depois de o dispositivo eléc­
trico ter sido removido da tomada, o
inversor reinicia automaticamente. Se
a potência nominal ultrapassar cerca
de 170 Watts, o inversor de potência
terá de ser reiniciado manualmente.
Para reverter manualmente o inver-
sor, prima o botão OFF/ON do inver-
sor de potência. Para evitar a sobre-
carga do circuito, verifique as
potências nominais nos dispositivos
eléctricos antes de utilizar o inversor.
SUPORTES PARA COPOS
Há suportes para copos no interior.
Todos os revestimentos podem ser re-
movidos para limpeza. Puxe o reves-
timento flexível retirando-o da gaveta
ou tabuleiro dos suportes para copos,
e comece numa das extremidades
para facilitar a remoção. Consulte
“Limpeza dos Suportes para Coposdo Painel de Instrumentos” em “Ma-
nutenção do Veículo” para obter mais
informações.
SUPORTE PARA COPOS DO
PAINEL DE
INSTRUMENTOS
Os suportes para copos do painel de
instrumentos encontram-se numa ga-
veta logo acima da gaveta de arruma-
ção inferior.
Puxe a gaveta para fora até parar e
coloque o recipiente a ser suportado
num dos suportes para copos. Os su-
portes para copos estão concebidos
para acomodar uma grande variedade
de tipos e tamanhos de recipientes.
Pressione o recipiente para baixo para
activar os mecanismos de retenção
dos suportes para copos.SUPER CONSOLA (para
versões/mercados onde
esteja disponível)
Nos modelos equipados com a Super
Consola, existem dois suportes para
copos situados no centro da consola.
Para os passageiros traseiros, existem
dois suportes para copos na gaveta
situada nas costas da Super Consola.
Puxe a gaveta para fora para a pri-
meira posição para utilizar os supor-
tes para copos.
Suportes Dianteiros para Copos
Suportes para Copos da Super
Consola
168

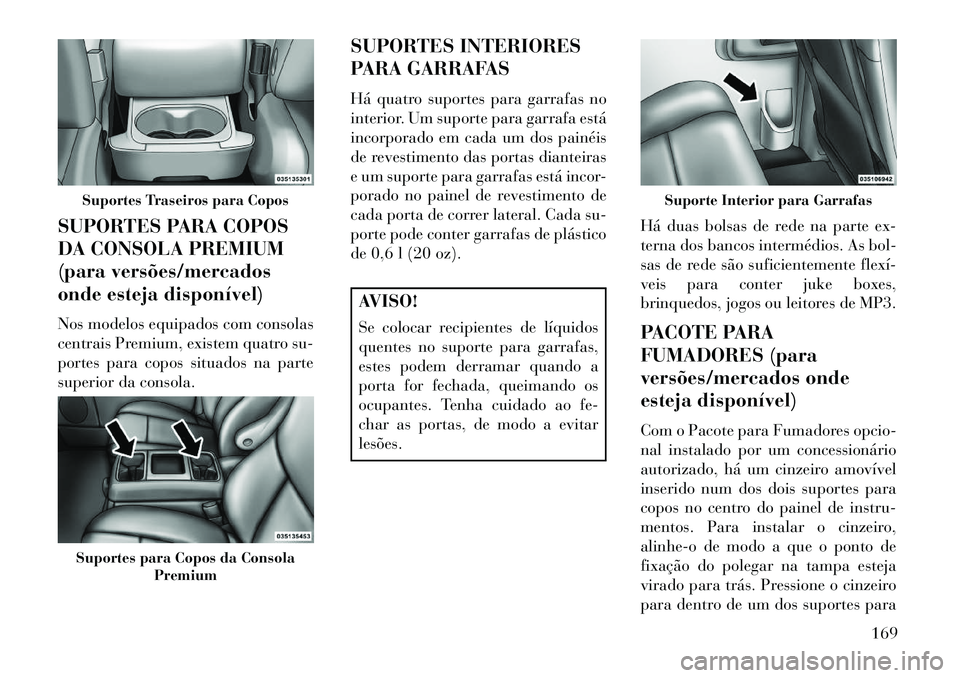

SUPORTES PARA COPOS
DA CONSOLA PREMIUM
(para versões/mercados
onde esteja disponível)
Nos modelos equipados com consolas
centrais Premium, existem quatro su-
portes para copos situados na parte
superior da consola.SUPORTES INTERIORES
PARA GARRAFAS
Há quatro suportes para garrafas no
interior. Um suporte para garrafa está
incorporado em cada um dos painéis
de revestimento das portas dianteiras
e um suporte para garrafas está incor-
porado no painel de revestimento de
cada porta de correr lateral. Cada su-
porte pode conter garrafas de plástico
de 0,6 l (20 oz).
AVISO!
Se colocar recipientes de líquidos
quentes no suporte para garrafas,
estes podem derramar quando a
porta for fechada, queimando os
ocupantes. Tenha cuidado ao fe-
char as portas, de modo a evitar
lesões.
Há duas bolsas de rede na parte ex-
terna dos bancos intermédios. As bol-
sas de rede são suficientemente flexí­
veis para conter juke boxes,
brinquedos, jogos ou leitores de MP3.
PACOTE PARA
FUMADORES (para
versões/mercados onde
esteja disponível)
Com o Pacote para Fumadores opcio-
nal instalado por um concessionário
autorizado, há um cinzeiro amovível
inserido num dos dois suportes para
copos no centro do painel de instru-
mentos. Para instalar o cinzeiro,
alinhe-o de modo a que o ponto de
fixação do polegar na tampa esteja
virado para trás. Pressione o cinzeiro
para dentro de um dos suportes para
Suportes Traseiros para CoposSuportes para Copos da Consola
Premium
Suporte Interior para Garrafas
169

copos. Puxe o cinzeiro para cima para
o remover para ser limpo e/ou arru-
mado.
O suporte para copos no painel de
revestimento traseiro esquerdo está
concebido para acomodar um se-
gundo cinzeiro, se for necessário.

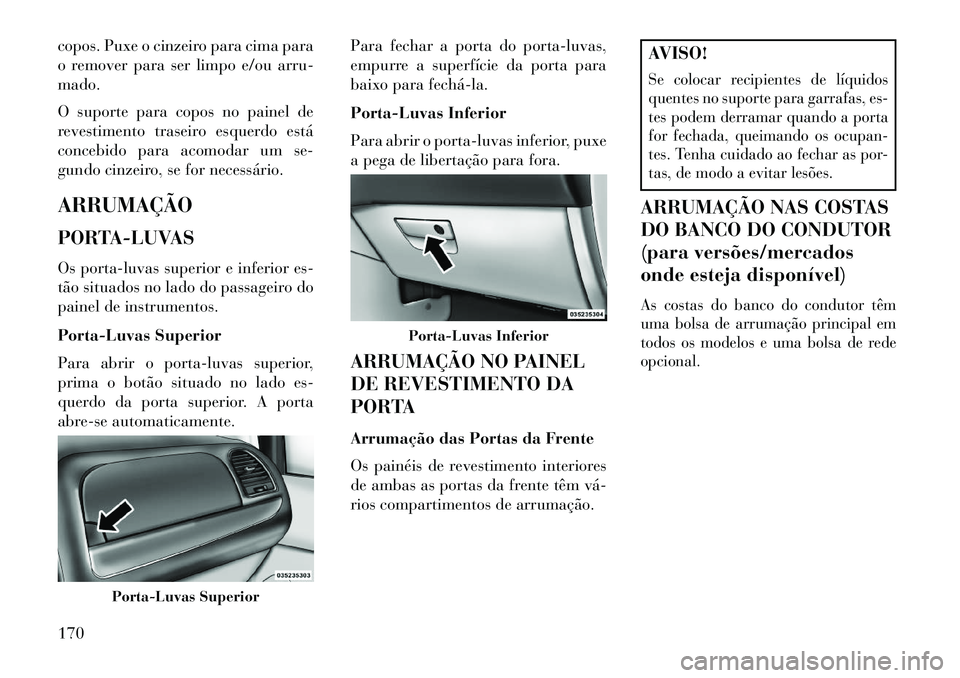

ARRUMAÇÃO
PORTA-LUVAS
Os porta-luvas superior e inferior es-
tão situados no lado do passageiro do
painel de instrumentos.
Porta-Luvas Superior
Para abrir o porta-luvas superior,
prima o botão situado no lado es-
querdo da porta superior. A porta
abre-se automaticamente.Para fechar a porta do porta-luvas,
empurre a superfície da porta para
baixo para fechá­la.
Porta-Luvas Inferior
Para abrir o porta-luvas inferior, puxe
a pega de libertação para fora.
ARRUMAÇÃO NO PAINEL
DE REVESTIMENTO DA
PORTA
Arrumação das Portas da Frente
Os painéis de revestimento interiores
de ambas as portas da frente têm vá­
rios compartimentos de arrumação.
AVISO!Se colocar recipientes de líquidos
quentes no suporte para garrafas, es-
tes podem derramar quando a porta
for fechada, queimando os ocupan-
tes. Tenha cuidado ao fechar as por-
tas, de modo a evitar lesões.ARRUMAÇÃO NAS COSTAS
DO BANCO DO CONDUTOR
(para versões/mercados
onde esteja disponível)As costas do banco do condutor têm
uma bolsa de arrumação principal em
todos os modelos e uma bolsa de rede
opcional.
Porta-Luvas Superior
Porta-Luvas Inferior
170

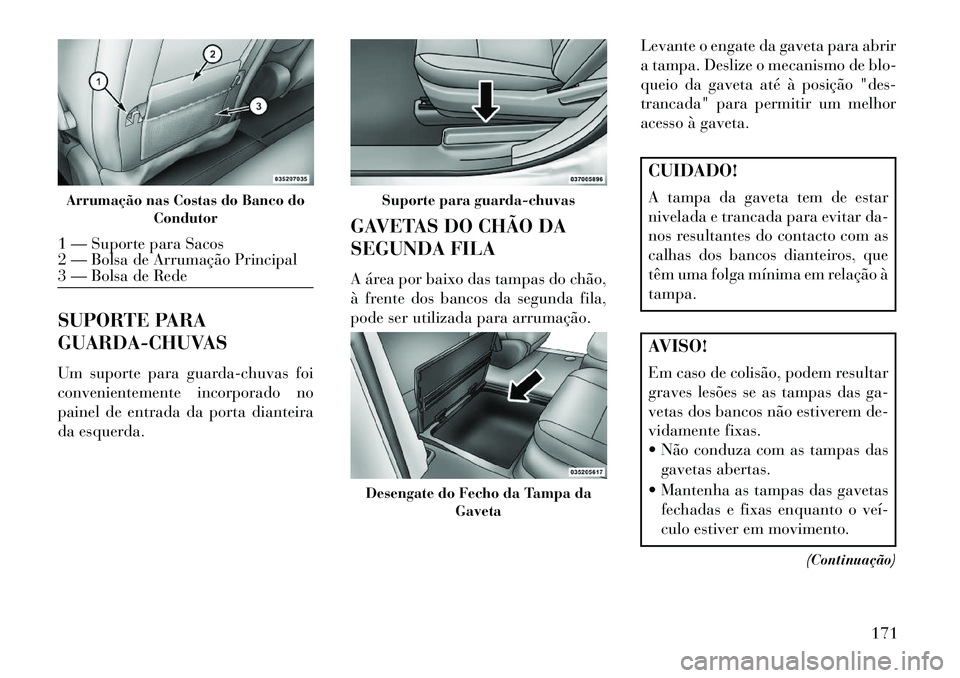

SUPORTE PARA
GUARDA-CHUVAS
Um suporte para guarda-chuvas foi
convenientemente incorporado no
painel de entrada da porta dianteira
da esquerda.GAVETAS DO CHÃO DA
SEGUNDA FILA
A área por baixo das tampas do chão,
à frente dos bancos da segunda fila,
pode ser utilizada para arrumação.Levante o engate da gaveta para abrir
a tampa. Deslize o mecanismo de blo-
queio da gaveta até à posição "des-
trancada" para permitir um melhor
acesso à gaveta.
CUIDADO!
A tampa da gaveta tem de estar
nivelada e trancada para evitar da-
nos resultantes do contacto com as
calhas dos bancos dianteiros, que
têm uma folga mínima em relação à
tampa.AVISO!
Em caso de colisão, podem resultar
graves lesões se as tampas das ga-
vetas dos bancos não estiverem de-
vidamente fixas.
 Não conduza com as tampas das
gavetas abertas.
 Mantenha as tampas das gavetas fechadas e fixas enquanto o veí­
culo estiver em movimento.
(Continuação)
Arrumação nas Costas do Banco doCondutor1 — Suporte para Sacos
2 — Bolsa de Arrumação Principal
3 — Bolsa de Rede
Suporte para guarda-chuvas
Desengate do Fecho da Tampa da Gaveta
171

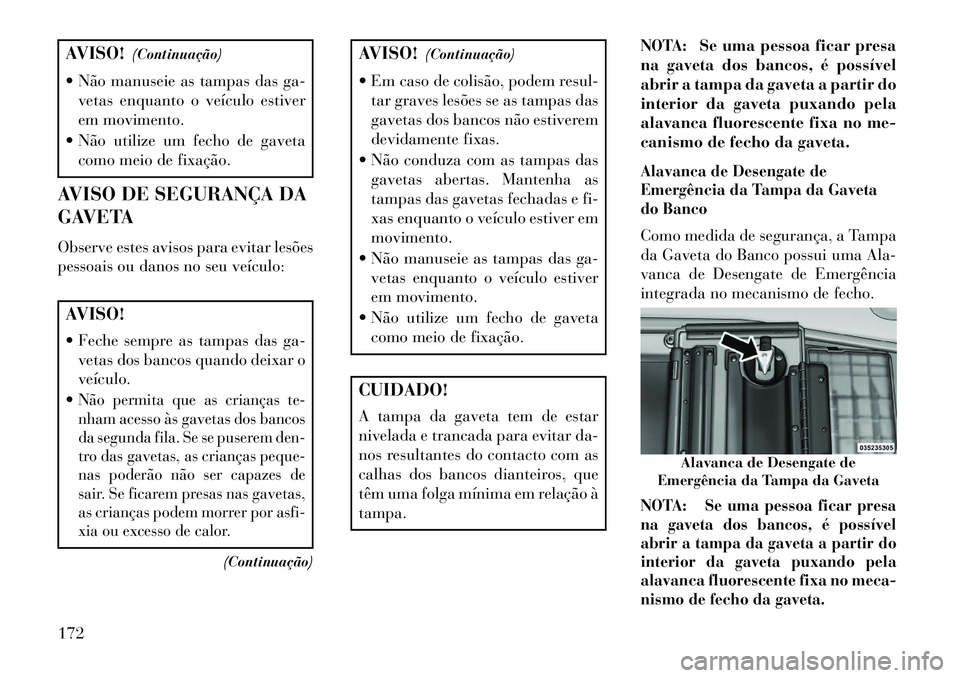

AVISO!(Continuação)
 Não manuseie as tampas das ga- vetas enquanto o veículo estiver
em movimento.
 Não utilize um fecho de gaveta como meio de fixação.
AVISO DE SEGURANÇA DA
GAVETA
Observe estes avisos para evitar lesões
pessoais ou danos no seu veículo:AVISO!
 Feche sempre as tampas das ga- vetas dos bancos quando deixar o
veículo.
Não permita que as crianças te-
nham acesso às gavetas dos bancos
da segunda fila. Se se puserem den-
tro das gavetas, as crianças peque-
nas poderão não ser capazes de
sair. Se ficarem presas nas gavetas,
as crianças podem morrer por asfi-
xia ou excesso de calor.
(Continuação)
AVISO! (Continuação)
 Em caso de colisão, podem resul- tar graves lesões se as tampas das
gavetas dos bancos não estiverem
devidamente fixas.
 Não conduza com as tampas das gavetas abertas. Mantenha as
tampas das gavetas fechadas e fi-
xas enquanto o veículo estiver em
movimento.
 Não manuseie as tampas das ga- vetas enquanto o veículo estiver
em movimento.
 Não utilize um fecho de gaveta como meio de fixação.CUIDADO!
A tampa da gaveta tem de estar
nivelada e trancada para evitar da-
nos resultantes do contacto com as
calhas dos bancos dianteiros, que
têm uma folga mínima em relação à
tampa.
NOTA:
Se uma pessoa ficar presa
na gaveta dos bancos, é possível
abrir a tampa da gaveta a partir do
interior da gaveta puxando pela
alavanca fluorescente fixa no me-
canismo de fecho da gaveta.
Alavanca de Desengate de
Emergência da Tampa da Gaveta
do BancoComo medida de segurança, a Tampa
da Gaveta do Banco possui uma Ala-
vanca de Desengate de Emergência
integrada no mecanismo de fecho.NOTA: Se uma pessoa ficar presa
na gaveta dos bancos, é possível
abrir a tampa da gaveta a partir do
interior da gaveta puxando pela
alavanca fluorescente fixa no meca-
nismo de fecho da gaveta.
Alavanca de Desengate de
Emergência da Tampa da Gaveta
172

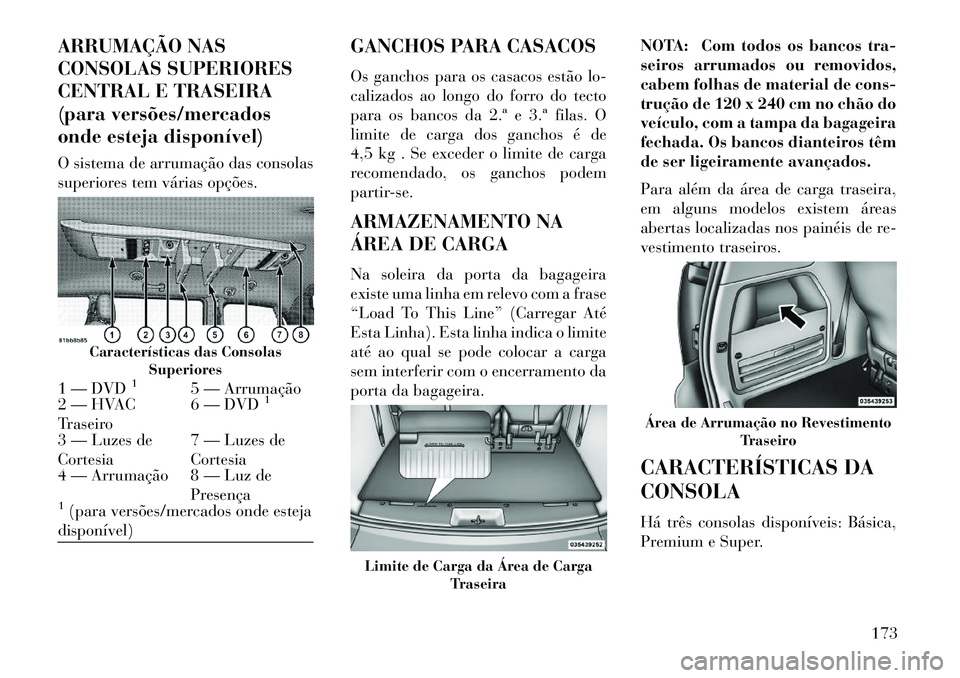

ARRUMAÇÃO NAS
CONSOLAS SUPERIORES
CENTRAL E TRASEIRA
(para versões/mercados
onde esteja disponível)
O sistema de arrumação das consolas
superiores tem várias opções.GANCHOS PARA CASACOS
Os ganchos para os casacos estão lo-
calizados ao longo do forro do tecto
para os bancos da
2.ª e 3.ª filas. O
limite de carga dos ganchos é de
4,5 kg . Se exceder o limite de carga
recomendado, os ganchos podem
partir-se.
ARMAZENAMENTO NA
ÁREA DE CARGA
Na soleira da porta da bagageira
existe uma linha em relevo com a frase
“Load To This Line” (Carregar Até
Esta Linha). Esta linha indica o limite
até ao qual se pode colocar a carga
sem interferir com o encerramento da
porta da bagageira. NOTA: Com todos os bancos tra-
seiros arrumados ou removidos,
cabem folhas de material de cons-
trução de 120 x 240 cm no chão do
veículo, com a tampa da bagageira
fechada. Os bancos dianteiros têm
de ser ligeiramente avançados.
Para além da área de carga traseira,
em alguns modelos existem áreas
abertas localizadas nos painéis de re-
vestimento traseiros.
CARACTERÍSTICAS DA
CONSOLA
Há três consolas disponíveis: Básica,
Premium e Super.
Características das Consolas
Superiores
1 — DVD
1
5 —Arrumação
2 — HVAC
Traseiro 6 — DVD
1
3 — Luzes de
Cortesia7 — Luzes de
Cortesia
4 — Arrumação 8 — Luz de
Presença1(para versões/mercados onde esteja
disponível)
Limite de Carga da Área de Carga Traseira
Área de Arrumação no Revestimento Traseiro
173

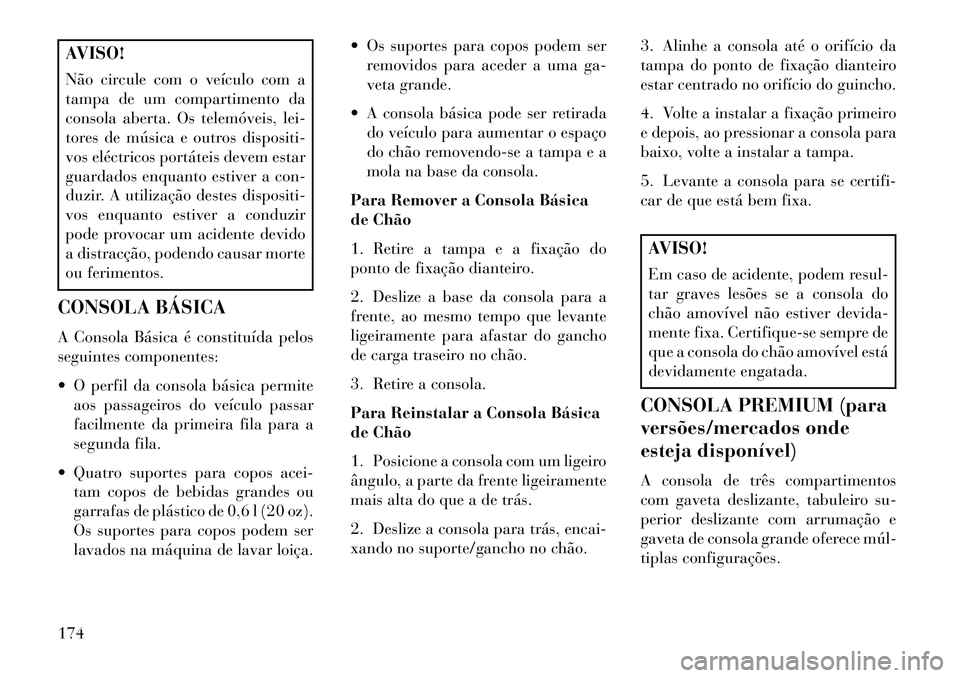

AVISO!
Não circule com o veículo com a
tampa de um compartimento da
consola aberta. Os telemóveis, lei-
tores de música e outros dispositi-
vos eléctricos portáteis devem estar
guardados enquanto estiver a con-
duzir. A utilização destes dispositi-
vos enquanto estiver a conduzir
pode provocar um acidente devido
a distracção, podendo causar morte
ou ferimentos.
CONSOLA BÁSICA
A Consola Básica é constituída pelos
seguintes componentes:
 O perfil da consola básica permite aos passageiros do veículo passar
facilmente da primeira fila para a
segunda fila.
 Quatro suportes para copos acei- tam copos de bebidas grandes ou
garrafas de plástico de 0,6 l (20 oz).
Os suportes para copos podem ser
lavados na máquina de lavar loiça.  Os suportes para copos podem ser
removidos para aceder a uma ga-
veta grande.
 A consola básica pode ser retirada do veículo para aumentar o espaço
do chão removendo-se a tampa e a
mola na base da consola.
Para Remover a Consola Básica
de Chão
1. Retire a tampa e a fixação do
ponto de fixação dianteiro.
2. Deslize a base da consola para a
frente, ao mesmo tempo que levante
ligeiramente para afastar do gancho
de carga traseiro no chão.
3. Retire a consola.
Para Reinstalar a Consola Básica
de Chão
1. Posicione a consola com um ligeiro
ângulo, a parte da frente ligeiramente
mais alta do que a de trás.
2. Deslize a consola para trás, encai-
xando no suporte/gancho no chão. 3. Alinhe a consola até o orifício da
tampa do ponto de fixação dianteiro
estar centrado no orifício do guincho.
4. Volte a instalar a fixação primeiro
e depois, ao pressionar a consola para
baixo, volte a instalar a tampa.
5. Levante a consola para se certifi-
car de que está bem fixa.
AVISO!
Em caso de acidente, podem resul-
tar graves lesões se a consola do
chão amovível não estiver devida-
mente fixa. Certifique-se sempre de
que a consola do chão amovível está
devidamente engatada.
CONSOLA PREMIUM (para
versões/mercados onde
esteja disponível)
A consola de três compartimentos
com gaveta deslizante, tabuleiro su-
perior deslizante com arrumação e
gaveta de consola grande oferece múl­
tiplas configurações.
174
