Lancia Voyager 2013 Návod k použití a údržbě (in Czech)

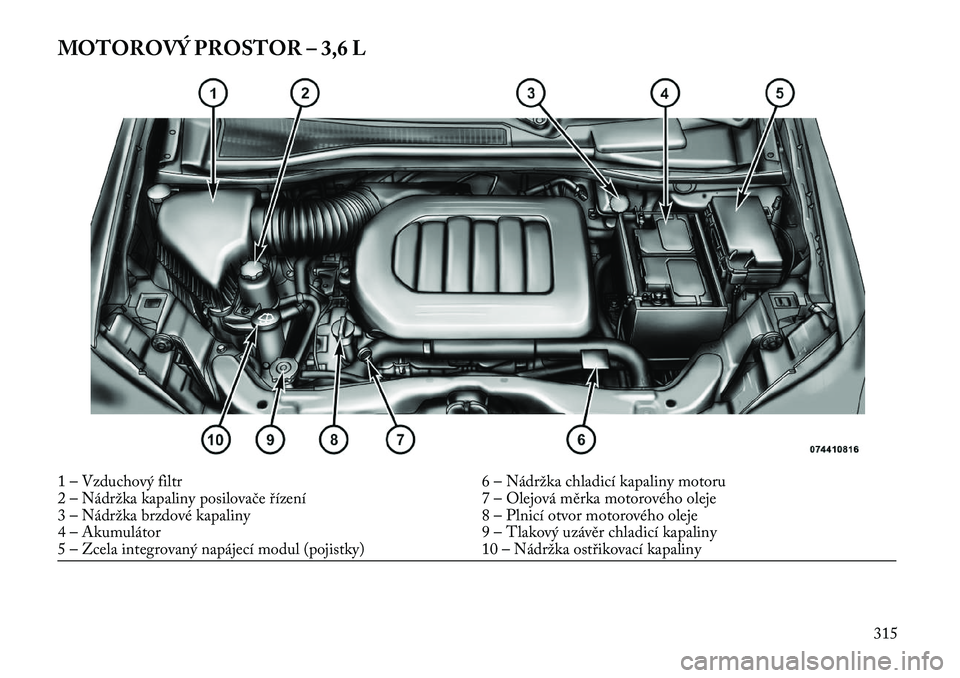

MOTOROVÝ PROSTOR – 3,6 L1 – Vzduchový filtr6 – Nádržka chladicí kapaliny motoru
2 – Nádržka kapaliny posilovače řízení 7 – Olejová měrka motorového oleje
3 – Nádržka brzdové kapaliny 8 – Plnicí otvor motorového oleje
4 – Akumulátor 9 – Tlakový uzávěr chladicí kapaliny
5 – Zcela integrovaný napájecí modul (pojistky) 10 – Nádržka ostřikovací kapaliny
315

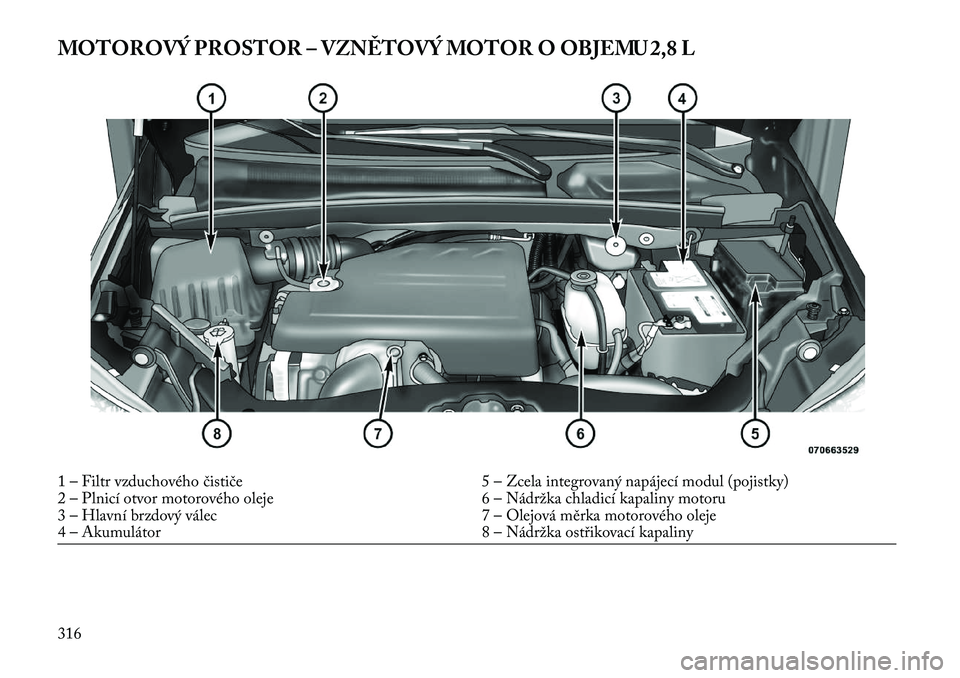

MOTOROVÝ PROSTOR – VZN\fTOVÝ MOTOR O OBJEMU 2,8 L1 – Filtr vzduchového čističe5 – Zcela integrovaný napájecí modul (pojistky)
2 – Plnicí otvor motorového oleje 6 – Nádržka chladicí kapaliny motoru
3 – Hlavní brzdový válec 7 – Olejová měrka motorového oleje
4 – Akumulátor 8 – Nádržka ostřikovací kapaliny
316

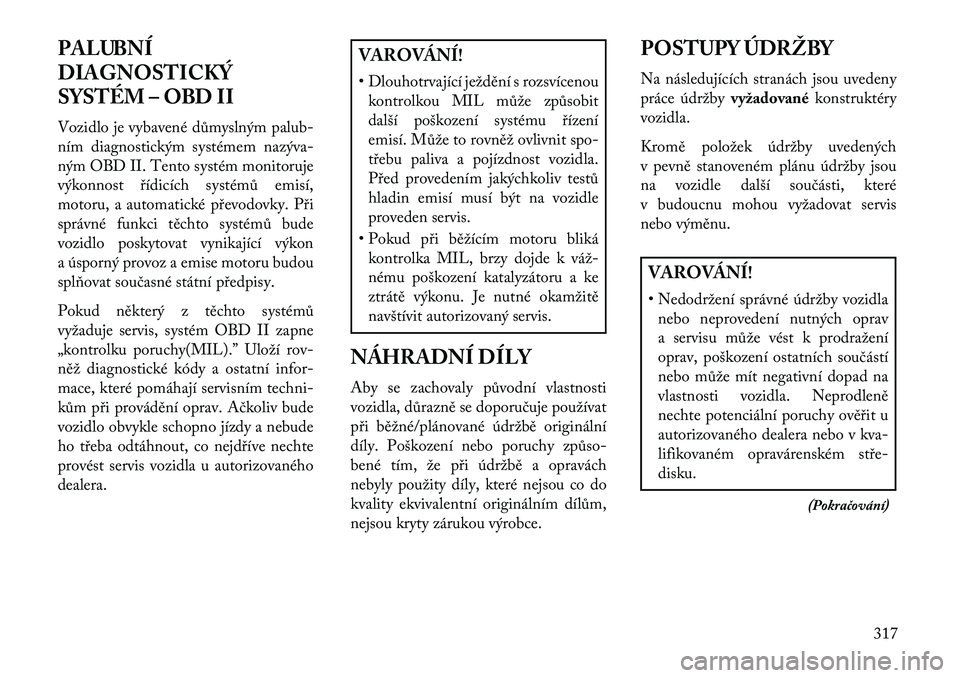

PALUBNÍ
DIAGNOSTICKÝ
SYSTÉM – OBD II
Vozidlo je vybavené důmyslným palub-
ním diagnostickým systémem nazýva

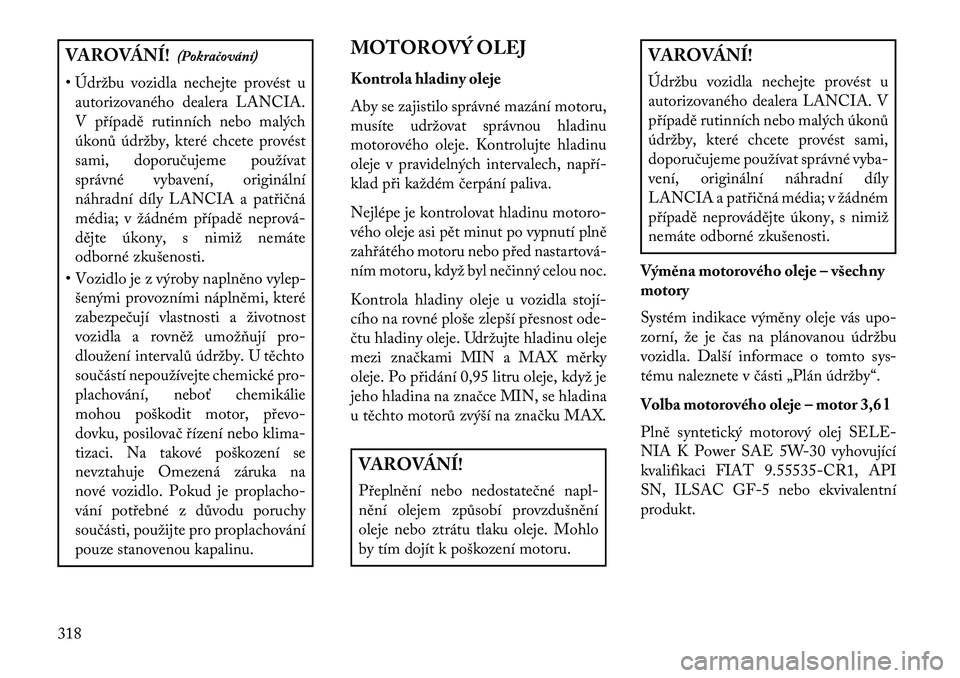

VAROVÁNÍ!(Pokračování)
• Údržbu vozidla nechejte provést u autorizovaného dealera LANCIA.
V případě rutinních nebo malých
úkonů údržby, které chcete provést
sami, doporučujeme používat
správné vybavení, originální
náhradní díly LANCIA a patřičná
média; v žádném případě neprová

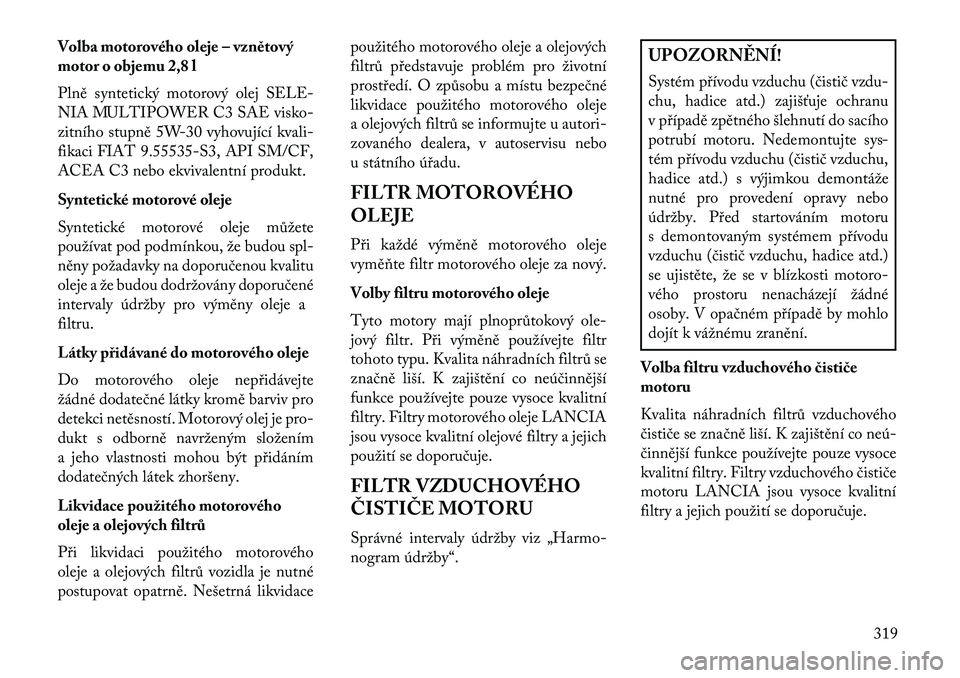

Volba motorového oleje – vznětový
motor o objemu 2,8 l
Plně syntetický motorový olej SELE-
NIA MULTIPOWER C3 SAE visko-
zitního stupně 5W-30 vyhovující kvali-
fikaci FIAT 9.55535-S3, API SM/CF,
ACEA C3 nebo ekvivalentní produkt.
Syntetické motorové oleje
Syntetické motorové oleje můžete
používat pod podmínkou, že budou spl-
něny požadavky na doporučenou kvalitu
oleje a že budou dodržovány doporučené
intervaly údržby pro výměny oleje a
filtru.
Látky přidávané do motorového oleje
Do motorového oleje nepřidávejte
žádné dodatečné látky kromě barviv pro
detekci netěsností. Motorový olej je pro-
dukt s odborně navrženým složením
a jeho vlastnosti mohou být přidáním
dodatečných látek zhoršeny.
Likvidace použitého motorového
oleje a olejových filtrů
Při likvidaci použitého motorového
oleje a olejových filtrů vozidla je nutné
postupovat opatrně. Nešetrná likvidacepoužitého motorového oleje a olejových
filtrů představuje problém pro životní
prostředí. O způsobu a místu bezpečné
likvidace použitého motorového oleje
a olejových filtrů se informujte u autori-
zovaného dealera, v autoservisu nebo
u státního úřadu.
FILTR MOTOROVÉHO
OLEJE
Při každé výměně motorového oleje
vyměňte filtr motorového oleje za nový.
Volby filtru motorového oleje
Tyto motory mají plnoprůtokový ole-
jový filtr. Při výměně používejte filtr
tohoto typu. Kvalita náhradních filtrů se
značně liší. K zajištění co neúčinnější
funkce používejte pouze vysoce kvalitní
filtry. Filtry motorového oleje LANCIA
jsou vysoce kvalitní olejové filtry a jejich
použití se doporučuje.
FILTR VZDUCHOVÉHO
ČISTIČE MOTORU
Správné intervaly údržby viz „Harmo-
nogram údržby“.
UPOZORN\fNÍ!
Systém přívodu vzduchu (čistič vzdu-
chu, hadice atd.) zajiš\buje ochranu
v případě zpětného šlehnutí do sacího
potrubí motoru. Nedemontujte sys-
tém přívodu vzduchu (čistič vzduchu,
hadice atd.) s výjimkou demontáže
nutné pro provedení opravy nebo
údržby. Před startováním motoru
s demontovaným systémem přívodu
vzduchu (čistič vzduchu, hadice atd.)
se ujistěte, že se v blízkosti motoro-
vého prostoru nenacházejí žádné
osoby. V opačném případě by mohlo
dojít k vážnému zranění.
Volba filtru vzduchového \bisti\be
motoru
Kvalita náhradních filtrů vzduchového
čističe se značně liší. K zajištění co neú

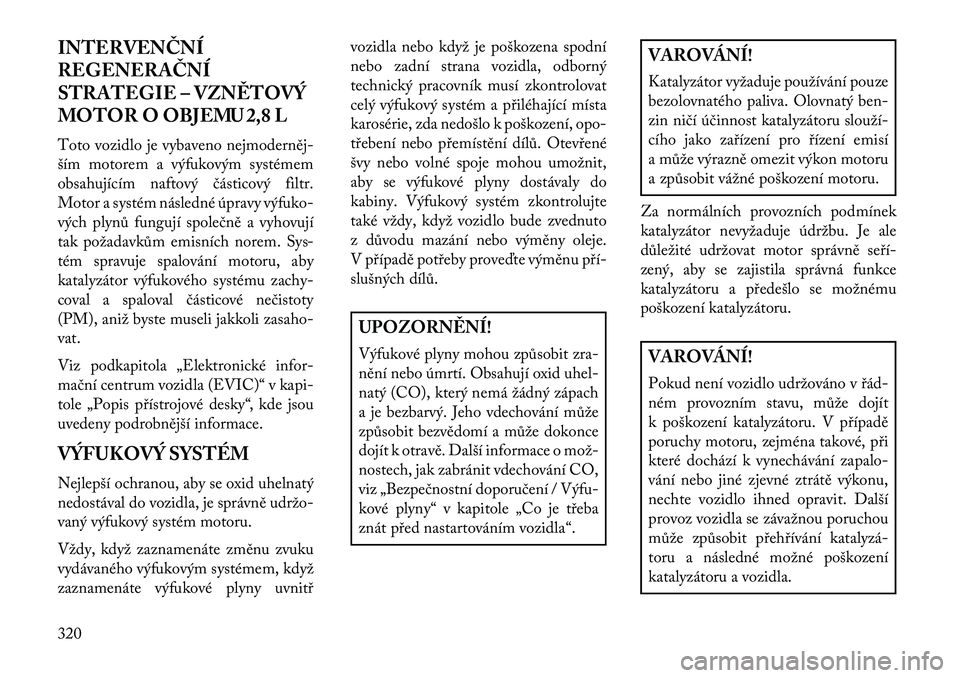

INTERVENČNÍ
REGENERAČNÍ
STRATEGIE – VZN\fTOVÝ
MOTOR O OBJEMU 2,8 L
Toto vozidlo je vybaveno nejmoderněj-
ším motorem a výfukovým systémem
obsahujícím naftový částicový filtr.
Motor a systém následné úpravy výfuko

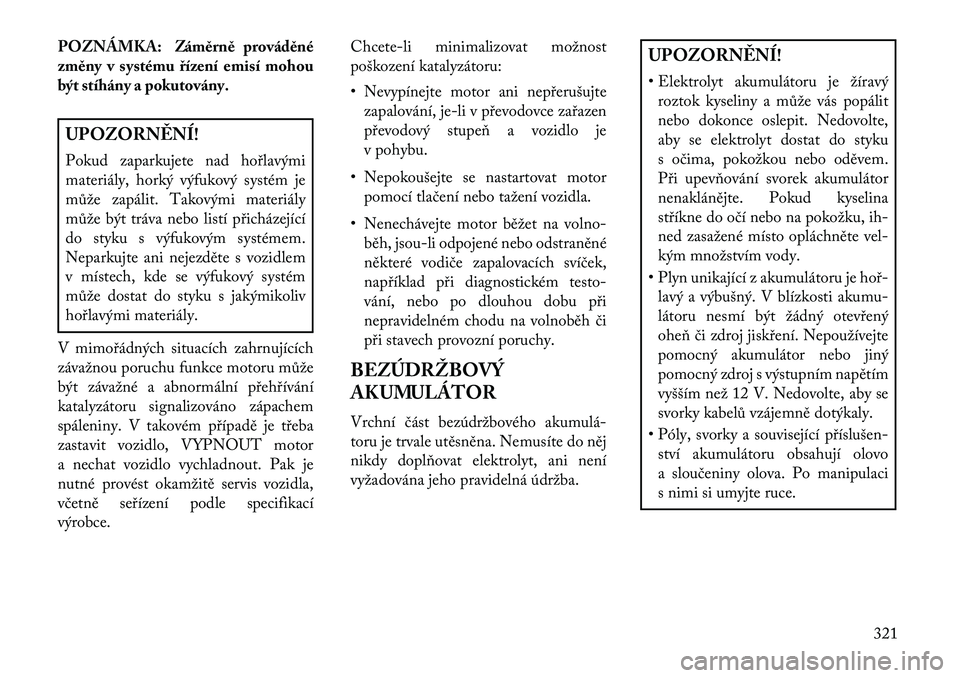

POZNÁMKA: Záměrně prováděné
změny v systému řízení emisí mohou
být stíhány a pokutovány.UPOZORN\fNÍ!
Pokud zaparkujete nad hořlavými
materiály, horký výfukový systém je
může zapálit. Takovými materiály
může být tráva nebo listí přicházející
do styku s výfukovým systémem.
Neparkujte ani nejezděte s vozidlem
v místech, kde se výfukový systém
může dostat do styku s jakýmikoliv
hořlavými materiály.
V mimořádných situacích zahrnujících
závažnou poruchu funkce motoru může
být závažné a abnormální přehřívání
katalyzátoru signalizováno zápachem
spáleniny. V takovém případě je třeba
zastavit vozidlo, VYPNOUT motor
a nechat vozidlo vychladnout. Pak je
nutné provést okamžitě servis vozidla,
včetně seřízení podle specifikací
výrobce. Chcete-li minimalizovat možnost
poškození katalyzátoru:
• Nevypínejte motor ani nepřerušujte
zapalování, je-li v převodovce zařazen
převodový stupeň a vozidlo je
v pohybu.
• Nepokoušejte se nastartovat motor pomocí tlačení nebo tažení vozidla.
• Nenechávejte motor běžet na volno- běh, jsou-li odpojené nebo odstraněné
některé vodiče zapalovacích svíček,
například při diagnostickém testo-
vání, nebo po dlouhou dobu při
nepravidelném chodu na volnoběh či
při stavech provozní poruchy.
BEZÚDRŽBOVÝ
AKUMULÁTOR
Vrchní část bezúdržbového akumulá

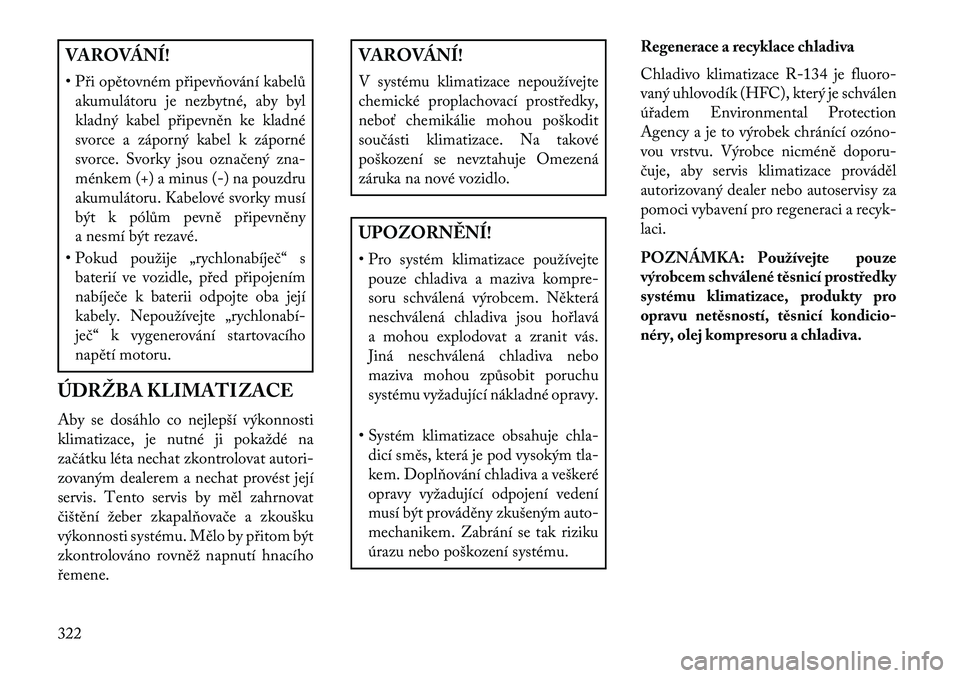

VAROVÁNÍ!
• Při opětovném připevňování kabelůakumulátoru je nezbytné, aby byl
kladný kabel připevněn ke kladné
svorce a záporný kabel k záporné
svorce. Svorky jsou označený zna-
ménkem (+) a minus (-) na pouzdru
akumulátoru. Kabelové svorky musí
být k pólům pevně připevněny
a nesmí být rezavé.
• Pokud použije „rychlonabíječ“ s baterií ve vozidle, před připojením
nabíječe k baterii odpojte oba její
kabely. Nepoužívejte „rychlonabí

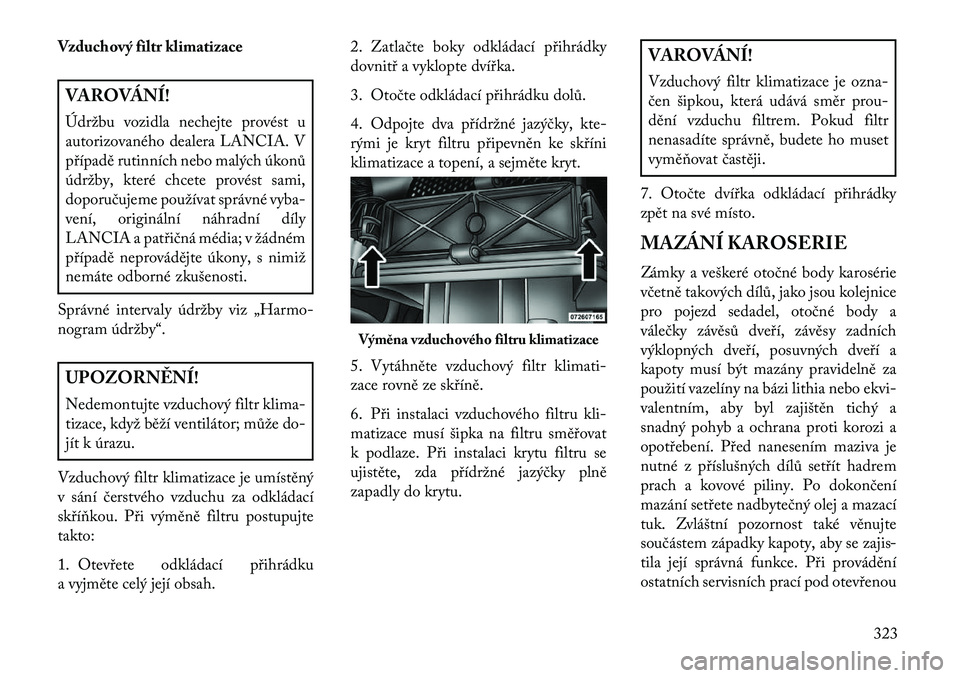

Vzduchový filtr klimatizaceVAROVÁNÍ!
Údržbu vozidla nechejte provést u
autorizovaného dealera LANCIA. V
případě rutinních nebo malých úkonů
údržby, které chcete provést sami,
doporučujeme používat správné vyba-
vení, originální náhradní díly
LANCIA a patřičná média; v žádném
případě neprovádějte úkony, s nimiž
nemáte odborné zkušenosti.
Správné intervaly údržby viz „Harmo-
nogram údržby“.UPOZORN\fNÍ!
Nedemontujte vzduchový filtr klima-
tizace, když běží ventilátor; může do-
jít k úrazu.
Vzduchový filtr klimatizace je umístěný
v sání čerstvého vzduchu za odkládací
skříňkou. Při výměně filtru postupujte
takto:
1. Otevřete odkládací přihrádku
a vyjměte celý její obsah. 2. Zatlačte boky odkládací přihrádky
dovnitř a vyklopte dvířka.
3. Otočte odkládací přihrádku dolů.
4. Odpojte dva přídržné jazýčky, kte-
rými je kryt filtru připevněn ke skříni
klimatizace a topení, a sejměte kryt.
5. Vytáhněte vzduchový filtr klimati-
zace rovně ze skříně.
6. Při instalaci vzduchového filtru kli-
matizace musí šipka na filtru směřovat
k podlaze. Při instalaci krytu filtru se
ujistěte, zda přídržné jazýčky plně
zapadly do krytu.
VAROVÁNÍ!
Vzduchový filtr klimatizace je ozna-
čen šipkou, která udává směr prou-
dění vzduchu filtrem. Pokud filtr
nenasadíte správně, budete ho muset
vyměňovat častěji.
7. Otočte dvířka odkládací přihrádky
zpět na své místo.
MAZÁNÍ KAROSERIE
Zámky a veškeré otočné body karosérie
včetně takových dílů, jako jsou kolejnice
pro pojezd sedadel, otočné body a
válečky závěsů dveří, závěsy zadních
výklopných dveří, posuvných dveří a
kapoty musí být mazány pravidelně za
použití vazelíny na bázi lithia nebo ekvi-
valentním, aby byl zajištěn tichý a
snadný pohyb a ochrana proti korozi a
opotřebení. Před nanesením maziva je
nutné z příslušných dílů setřít hadrem
prach a kovové piliny. Po dokončení
mazání setřete nadbytečný olej a mazací
tuk. Zvláštní pozornost také věnujte
součástem západky kapoty, aby se zajis-
tila její správná funkce. Při provádění
ostatních servisních prací pod otevřenou
Výměna vzduchového filtru klimatizace
323

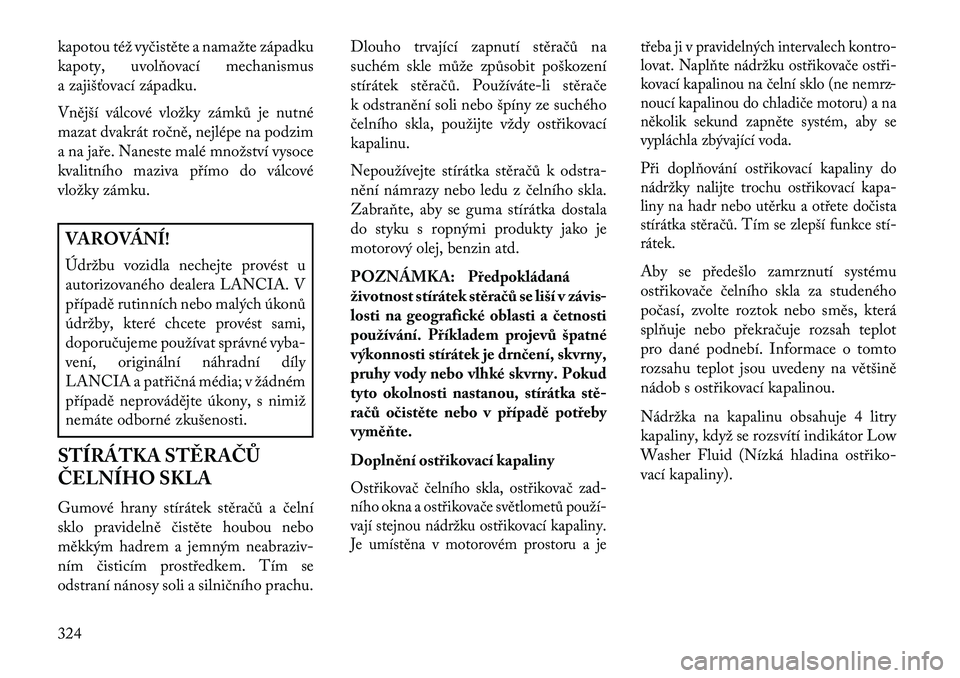

kapotou též vyčistěte a namažte západku
kapoty, uvolňovací mechanismus
a zajiš\bovací západku.
Vnější válcové vložky zámků je nutné
mazat dvakrát ročně, nejlépe na podzim
a na jaře. Naneste malé množství vysoce
kvalitního maziva přímo do válcové
vložky zámku.VAROVÁNÍ!
Údržbu vozidla nechejte provést u
autorizovaného dealera LANCIA. V
případě rutinních nebo malých úkonů
údržby, které chcete provést sami,
doporučujeme používat správné vyba-
vení, originální náhradní díly
LANCIA a patřičná média; v žádném
případě neprovádějte úkony, s nimiž
nemáte odborné zkušenosti.
STÍRÁTKA ST\fRAČŮ
ČELNÍHO SKLA
Gumové hrany stírátek stěračů a čelní
sklo pravidelně čistěte houbou nebo
měkkým hadrem a jemným neabraziv-
ním čisticím prostředkem. Tím se
odstraní nánosy soli a silničního prachu. Dlouho trvající zapnutí stěračů na
suchém skle může způsobit poškození
stírátek stěračů. Používáte
