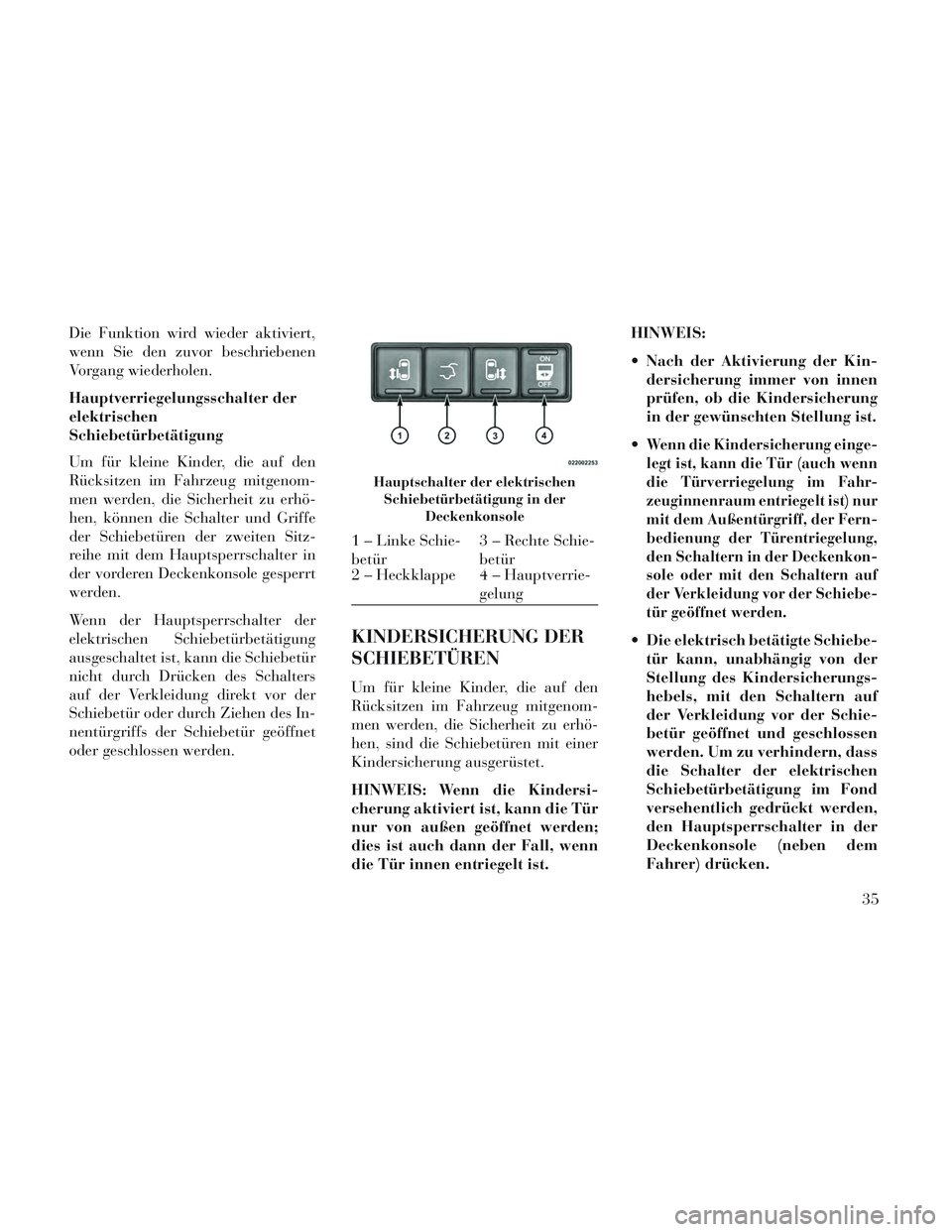

Die Funktion wird wieder aktiviert,
wenn Sie den zuvor beschriebenen
Vorgang wiederholen.
Hauptverriegelungsschalter der
elektrischen
Schiebetürbetätigung
Um für kleine Kinder, die auf den
Rücksitzen im Fahrzeug mitgenom-
men werden, die Sicherheit zu erhö-
hen, können die Schalter und Griffe
der Schiebetüren der zweiten Sitz-
reihe mit dem Hauptsperrschalter in
der vorderen Deckenkonsole gesperrt
werden.
Wenn der Hauptsperrschalter der
elektrischen Schiebetürbetätigung
ausgeschaltet ist, kann die Schiebetür
nicht durch Drücken des Schalters
auf der Verkleidung direkt vor der
Schiebetür oder durch Ziehen des In-
nentürgriffs der Schiebetür geöffnet
oder geschlossen werden.
KINDERSICHERUNG DER
SCHIEBETÜREN
Um für kleine Kinder, die auf den
Rücksitzen im Fahrzeug mitgenom-
men werden, die Sicherheit zu erhö-
hen, sind die Schiebetüren mit einer
Kindersicherung ausgerüstet.
HINWEIS: Wenn die Kindersi-
cherung aktiviert ist, kann die Tür
nur von außen geöffnet werden;
dies ist auch dann der Fall, wenn
die Tür innen entriegelt ist.HINWEIS:
Nach der Aktivierung der Kin-
dersicherung immer von innen
prüfen, ob die Kindersicherung
in der gewünschten Stellung ist.
Wenn die Kindersicherung einge-
legt ist, kann die Tür (auch wenn
die Türverriegelung im Fahr-
zeuginnenraum entriegelt ist) nur
mit dem Außentürgriff, der Fern-
bedienung der Türentriegelung,
den Schaltern in der Deckenkon-
sole oder mit den Schaltern auf
der Verkleidung vor der Schiebe-
tür geöffnet werden.
Die elektrisch betätigte Schiebe- tür kann, unabhängig von der
Stellung des Kindersicherungs-
hebels, mit den Schaltern auf
der Verkleidung vor der Schie-
betür geöffnet und geschlossen
werden. Um zu verhindern, dass
die Schalter der elektrischen
Schiebetürbetätigung im Fond
versehentlich gedrückt werden,
den Hauptsperrschalter in der
Deckenkonsole (neben dem
Fahrer) drücken.
Hauptschalter der elektrischen
Schiebetürbetätigung in der Deckenkonsole
1 – Linke Schie-
betür 3 – Rechte Schie-
betür
2 – Heckklappe 4 – Hauptverrie-
gelung
35

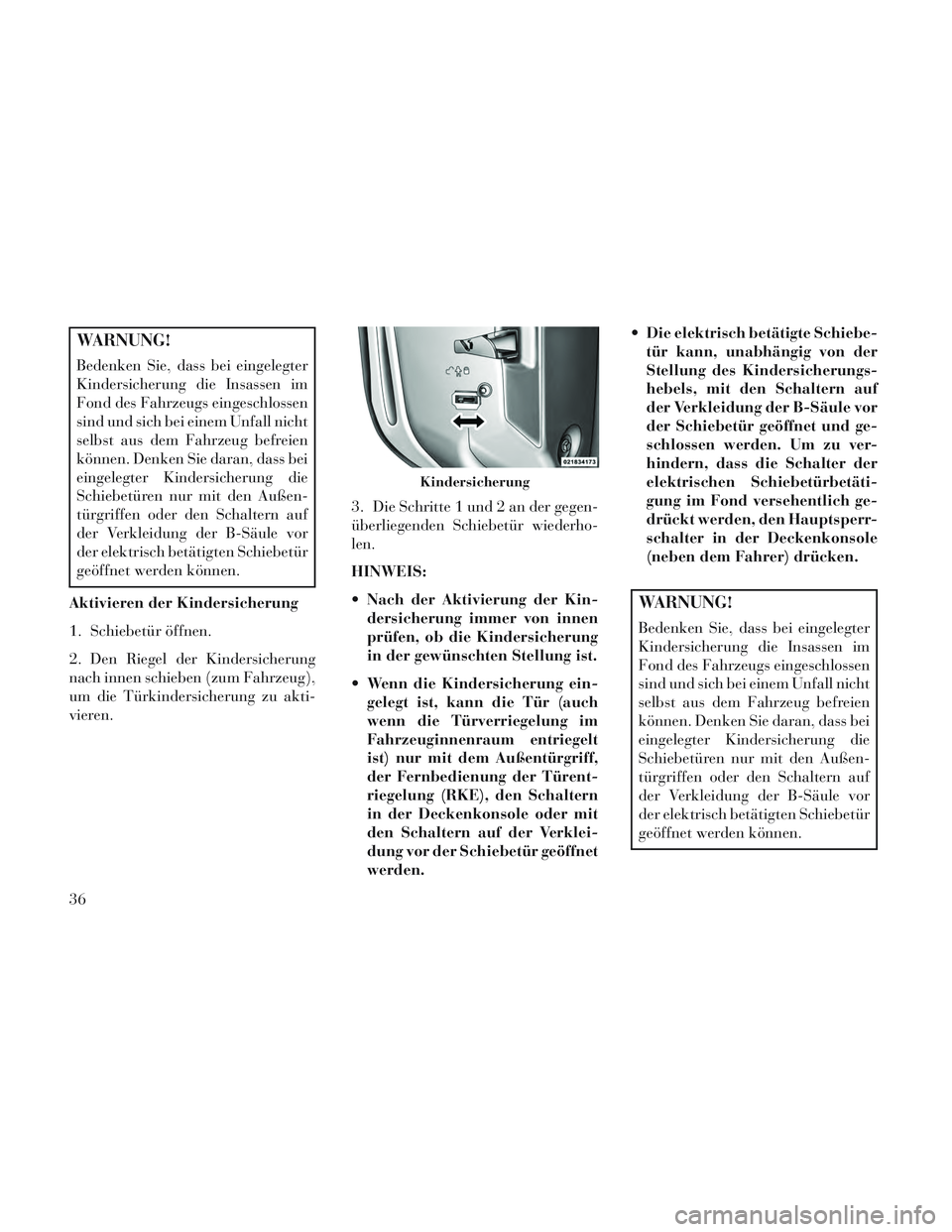

Page 42 of 436
WARNUNG!
Bedenken Sie, dass bei eingelegter
Kindersicherung die Insassen im
Fond des Fahrzeugs eingeschlossen
sind und sich bei einem Unfall nicht
selbst aus dem Fahrzeug befreien
können. Denken Sie daran, dass bei
eingelegter Kindersicherung die
Schiebetüren nur mit den Außen-
türgriffen oder den Schaltern auf
der Verkleidung der B-Säule vor
der elektrisch betätigten Schiebetür
geöffnet werden können.
Aktivieren der Kindersicherung
1. Schiebetür öffnen.
2. Den Riegel der Kindersicherung
nach innen schieben (zum Fahrzeug),
um die Türkindersicherung zu akti-
vieren. 3. Die Schritte 1 und 2 an der gegen-
überliegenden Schiebetür wiederho-
len.
HINWEIS:
Nach der Aktivierung der Kin-
dersicherung immer von innen
prüfen, ob die Kindersicherung
in der gewünschten Stellung ist.
Wenn die Kindersicherung ein- gelegt ist, kann die Tür (auch
wenn die Türverriegelung im
Fahrzeuginnenraum entriegelt
ist) nur mit dem Außentürgriff,
der Fernbedienung der Türent-
riegelung (RKE), den Schaltern
in der Deckenkonsole oder mit
den Schaltern auf der Verklei-
dung vor der Schiebetür geöffnet
werden. Die elektrisch betätigte Schiebe-
tür kann, unabhängig von der
Stellung des Kindersicherungs-
hebels, mit den Schaltern auf
der Verkleidung der B-Säule vor
der Schiebetür geöffnet und ge-
schlossen werden. Um zu ver-
hindern, dass die Schalter der
elektrischen Schiebetürbetäti-
gung im Fond versehentlich ge-
drückt werden, den Hauptsperr-
schalter in der Deckenkonsole
(neben dem Fahrer) drücken.
WARNUNG!
Bedenken Sie, dass bei eingelegter
Kindersicherung die Insassen im
Fond des Fahrzeugs eingeschlossen
sind und sich bei einem Unfall nicht
selbst aus dem Fahrzeug befreien
können. Denken Sie daran, dass bei
eingelegter Kindersicherung die
Schiebetüren nur mit den Außen-
türgriffen oder den Schaltern auf
der Verkleidung der B-Säule vor
der elektrisch betätigten Schiebetür
geöffnet werden können.
Kindersicherung
36
Page 43 of 436

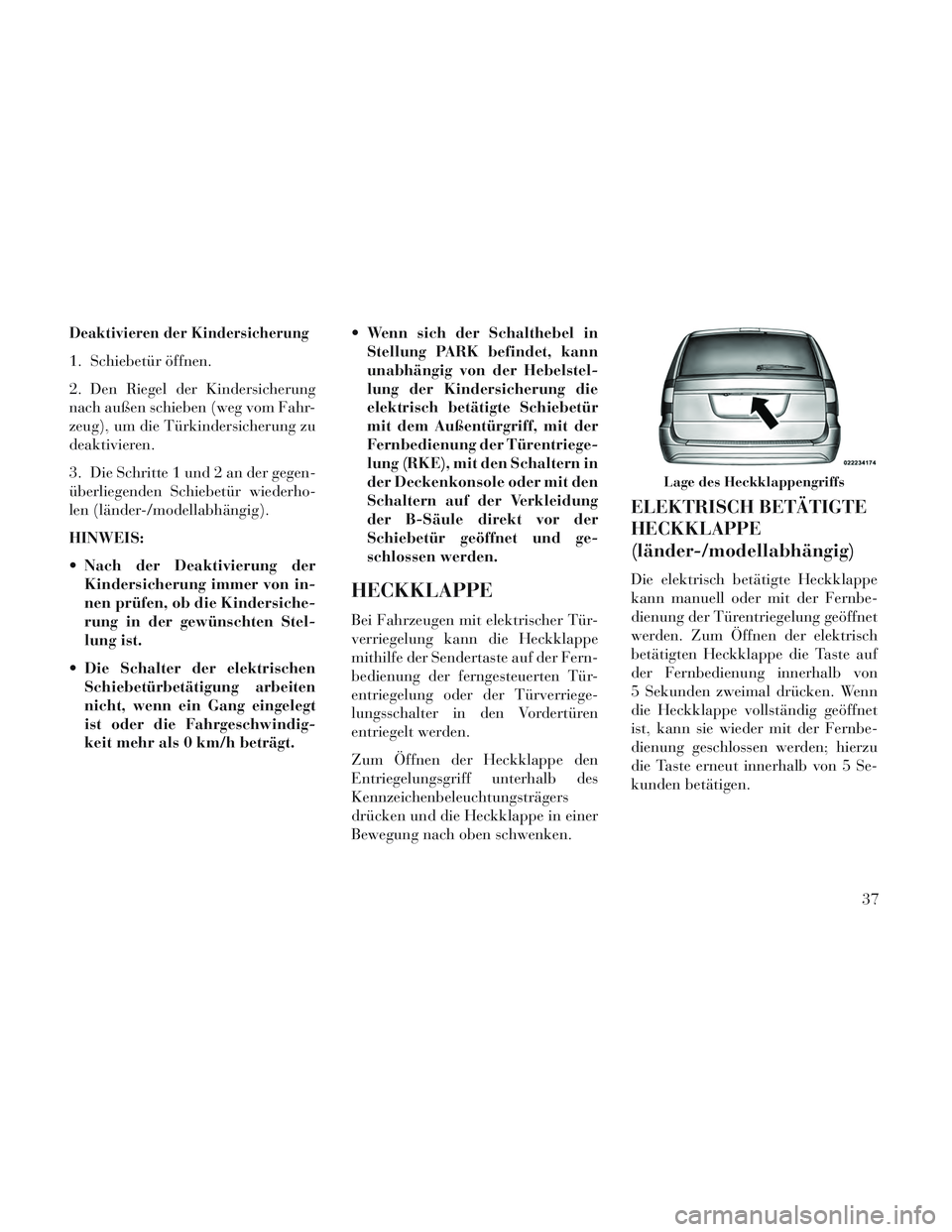

Deaktivieren der Kindersicherung
1. Schiebetür öffnen.
2. Den Riegel der Kindersicherung
nach außen schieben (weg vom Fahr-
zeug), um die Türkindersicherung zu
deaktivieren.
3. Die Schritte 1 und 2 an der gegen-
überliegenden Schiebetür wiederho-
len (länder-/modellabhängig).
HINWEIS:
Nach der Deaktivierung derKindersicherung immer von in-
nen prüfen, ob die Kindersiche-
rung in der gewünschten Stel-
lung ist.
Die Schalter der elektrischen Schiebetürbetätigung arbeiten
nicht, wenn ein Gang eingelegt
ist oder die Fahrgeschwindig-
keit mehr als 0 km/h beträgt. Wenn sich der Schalthebel in
Stellung PARK befindet, kann
unabhängig von der Hebelstel-
lung der Kindersicherung die
elektrisch betätigte Schiebetür
mit dem Außentürgriff, mit der
Fernbedienung der Türentriege-
lung (RKE), mit den Schaltern in
der Deckenkonsole oder mit den
Schaltern auf der Verkleidung
der B-Säule direkt vor der
Schiebetür geöffnet und ge-
schlossen werden.
HECKKLAPPE
Bei Fahrzeugen mit elektrischer Tür-
verriegelung kann die Heckklappe
mithilfe der Sendertaste auf der Fern-
bedienung der ferngesteuerten Tür-
entriegelung oder der Türverriege-
lungsschalter in den Vordertüren
entriegelt werden.
Zum Öffnen der Heckklappe den
Entriegelungsgriff unterhalb des
Kennzeichenbeleuchtungsträgers
drücken und die Heckklappe in einer
Bewegung nach oben schwenken.
ELEKTRISCH BETÄTIGTE
HECKKLAPPE
(länder-/modellabhängig)
Die elektrisch betätigte Heckklappe
kann manuell oder mit der Fernbe-
dienung der Türentriegelung geöffnet
werden. Zum Öffnen der elektrisch
betätigten Heckklappe die Taste auf
der Fernbedienung innerhalb von
5 Sekunden zweimal drücken. Wenn
die Heckklappe vollständig geöffnet
ist, kann sie wieder mit der Fernbe-
dienung geschlossen werden; hierzu
die Taste erneut innerhalb von 5 Se-
kunden betätigen.
Lage des Heckklappengriffs
37
Page 44 of 436

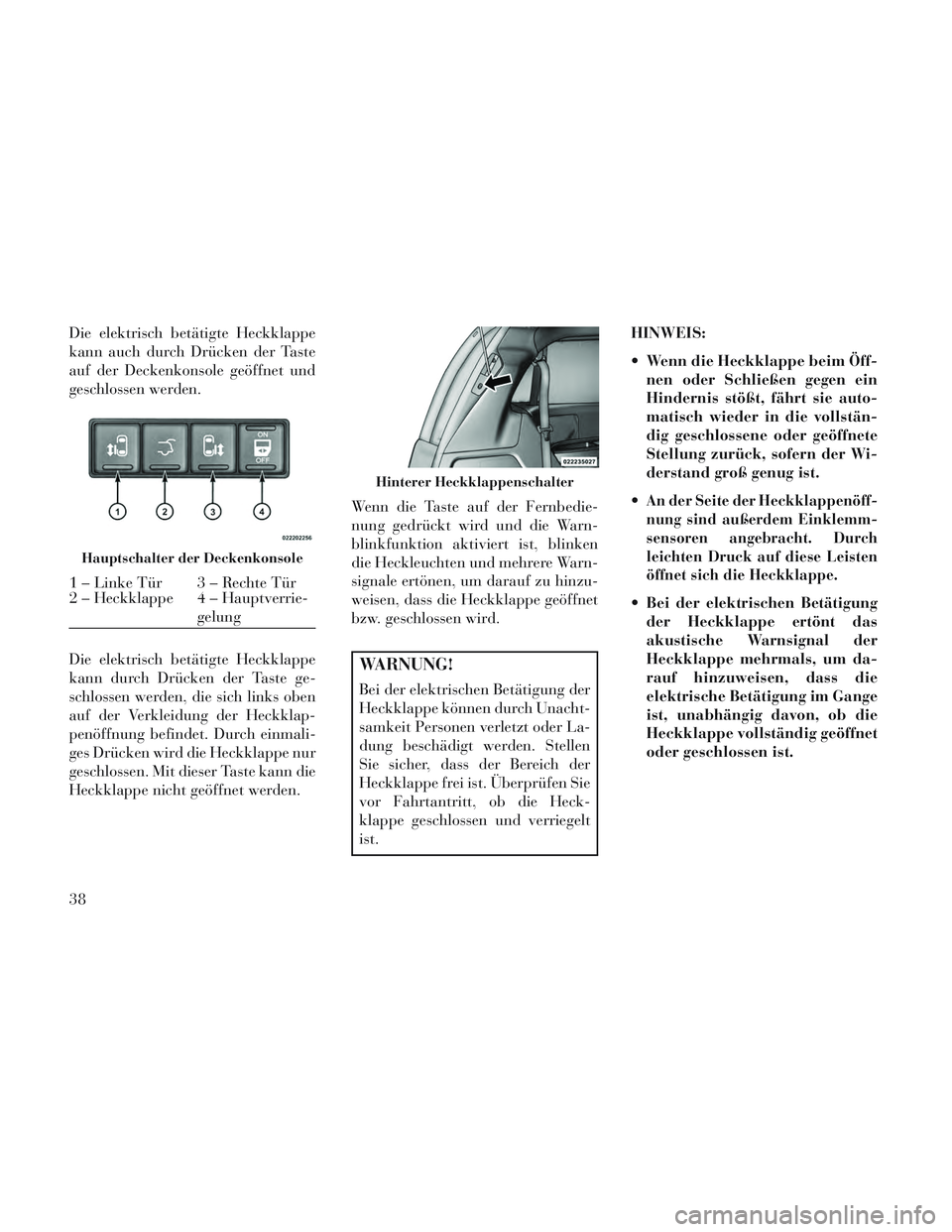

Die elektrisch betätigte Heckklappe
kann auch durch Drücken der Taste
auf der Deckenkonsole geöffnet und
geschlossen werden.
Die elektrisch betätigte Heckklappe
kann durch Drücken der Taste ge-
schlossen werden, die sich links oben
auf der Verkleidung der Heckklap-
penöffnung befindet. Durch einmali-
ges Drücken wird die Heckklappe nur
geschlossen. Mit dieser Taste kann die
Heckklappe nicht geöffnet werden.Wenn die Taste auf der Fernbedie-
nung gedrückt wird und die Warn-
blinkfunktion aktiviert ist, blinken
die Heckleuchten und mehrere Warn-
signale ertönen, um darauf zu hinzu-
weisen, dass die Heckklappe geöffnet
bzw. geschlossen wird.
WARNUNG!
Bei der elektrischen Betätigung der
Heckklappe können durch Unacht-
samkeit Personen verletzt oder La-
dung beschädigt werden. Stellen
Sie sicher, dass der Bereich der
Heckklappe frei ist. Überprüfen Sie
vor Fahrtantritt, ob die Heck-
klappe geschlossen und verriegelt
ist.HINWEIS:
Wenn die Heckklappe beim Öff-
nen oder Schließen gegen ein
Hindernis stößt, fährt sie auto-
matisch wieder in die vollstän-
dig geschlossene oder geöffnete
Stellung zurück, sofern der Wi-
derstand groß genug ist.
An der Seite der Heckklappenöff-
nung sind außerdem Einklemm-
sensoren angebracht. Durch
leichten Druck auf diese Leisten
öffnet sich die Heckklappe.
Bei der elektrischen Betätigung der Heckklappe ertönt das
akustische Warnsignal der
Heckklappe mehrmals, um da-
rauf hinzuweisen, dass die
elektrische Betätigung im Gange
ist, unabhängig davon, ob die
Heckklappe vollständig geöffnet
oder geschlossen ist.
Hauptschalter der Deckenkonsole
1 – Linke Tür 3 – Rechte Tür
2 – Heckklappe 4 – Hauptverrie- gelung
Hinterer Heckklappenschalter
38
Page 45 of 436

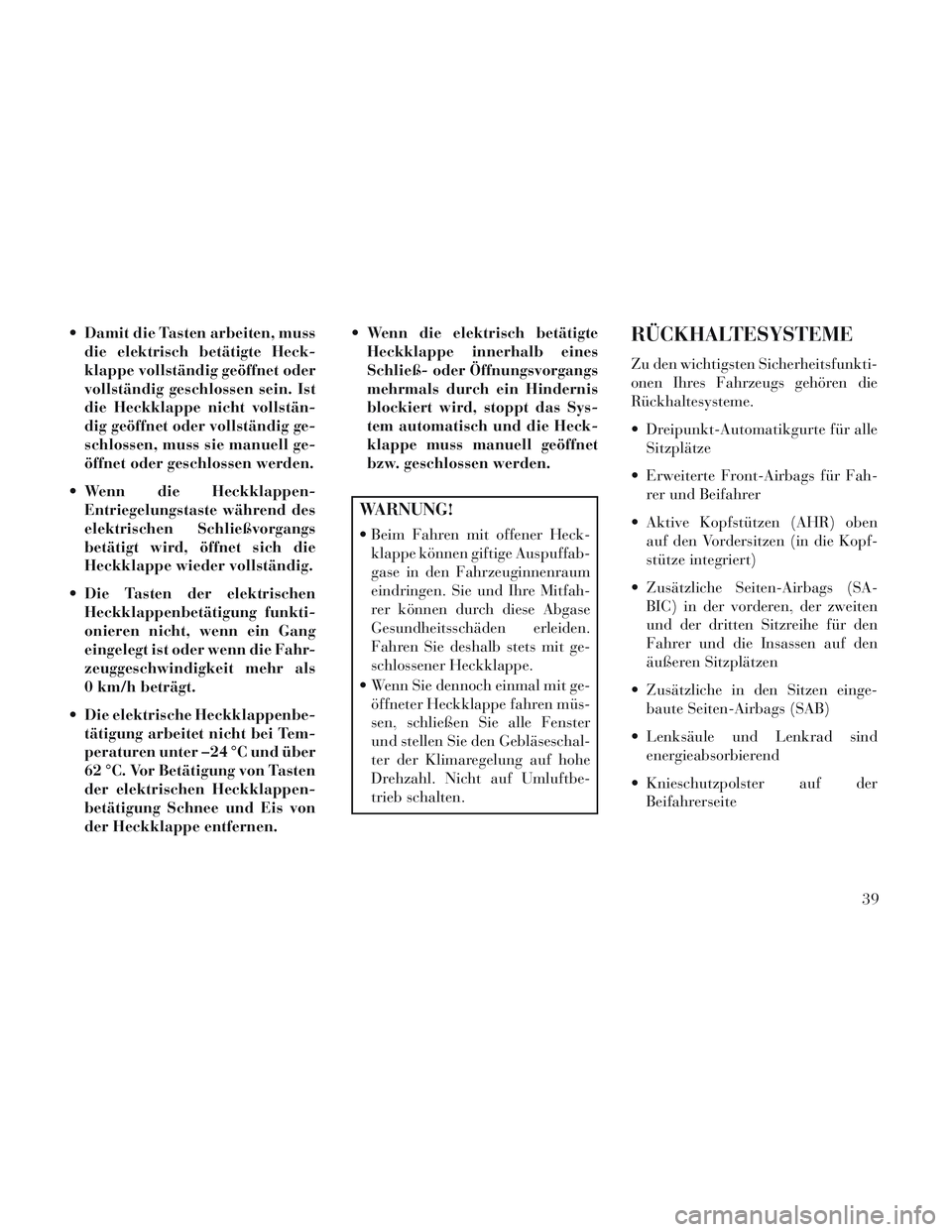

Damit die Tasten arbeiten, mussdie elektrisch betätigte Heck-
klappe vollständig geöffnet oder
vollständig geschlossen sein. Ist
die Heckklappe nicht vollstän-
dig geöffnet oder vollständig ge-
schlossen, muss sie manuell ge-
öffnet oder geschlossen werden.
Wenn die Heckklappen- Entriegelungstaste während des
elektrischen Schließvorgangs
betätigt wird, öffnet sich die
Heckklappe wieder vollständig.
Die Tasten der elektrischen Heckklappenbetätigung funkti-
onieren nicht, wenn ein Gang
eingelegt ist oder wenn die Fahr-
zeuggeschwindigkeit mehr als
0 km/h beträgt.
Die elektrische Heckklappenbe- tätigung arbeitet nicht bei Tem-
peraturen unter 24 °C und über
62 °C. Vor Betätigung von Tasten
der elektrischen Heckklappen-
betätigung Schnee und Eis von
der Heckklappe entfernen. Wenn die elektrisch betätigte
Heckklappe innerhalb eines
Schließ- oder Öffnungsvorgangs
mehrmals durch ein Hindernis
blockiert wird, stoppt das Sys-
tem automatisch und die Heck-
klappe muss manuell geöffnet
bzw. geschlossen werden.
WARNUNG!
Beim Fahren mit offener Heck-klappe können giftige Auspuffab-
gase in den Fahrzeuginnenraum
eindringen. Sie und Ihre Mitfah-
rer können durch diese Abgase
Gesundheitsschäden erleiden.
Fahren Sie deshalb stets mit ge-
schlossener Heckklappe.
Wenn Sie dennoch einmal mit ge- öffneter Heckklappe fahren müs-
sen, schließen Sie alle Fenster
und stellen Sie den Gebläseschal-
ter der Klimaregelung auf hohe
Drehzahl. Nicht auf Umluftbe-
trieb schalten.
RÜCKHALTESYSTEME
Zu den wichtigsten Sicherheitsfunkti-
onen Ihres Fahrzeugs gehören die
Rückhaltesysteme.
Dreipunkt-Automatikgurte für alle Sitzplätze
Erweiterte Front-Airbags für Fah- rer und Beifahrer
Aktive Kopfstützen (AHR) oben auf den Vordersitzen (in die Kopf-
stütze integriert)
Zusätzliche Seiten-Airbags (SA- BIC) in der vorderen, der zweiten
und der dritten Sitzreihe für den
Fahrer und die Insassen auf den
äußeren Sitzplätzen
Zusätzliche in den Sitzen einge- baute Seiten-Airbags (SAB)
Lenksäule und Lenkrad sind energieabsorbierend
Knieschutzpolster auf der Beifahrerseite
39
Page 46 of 436

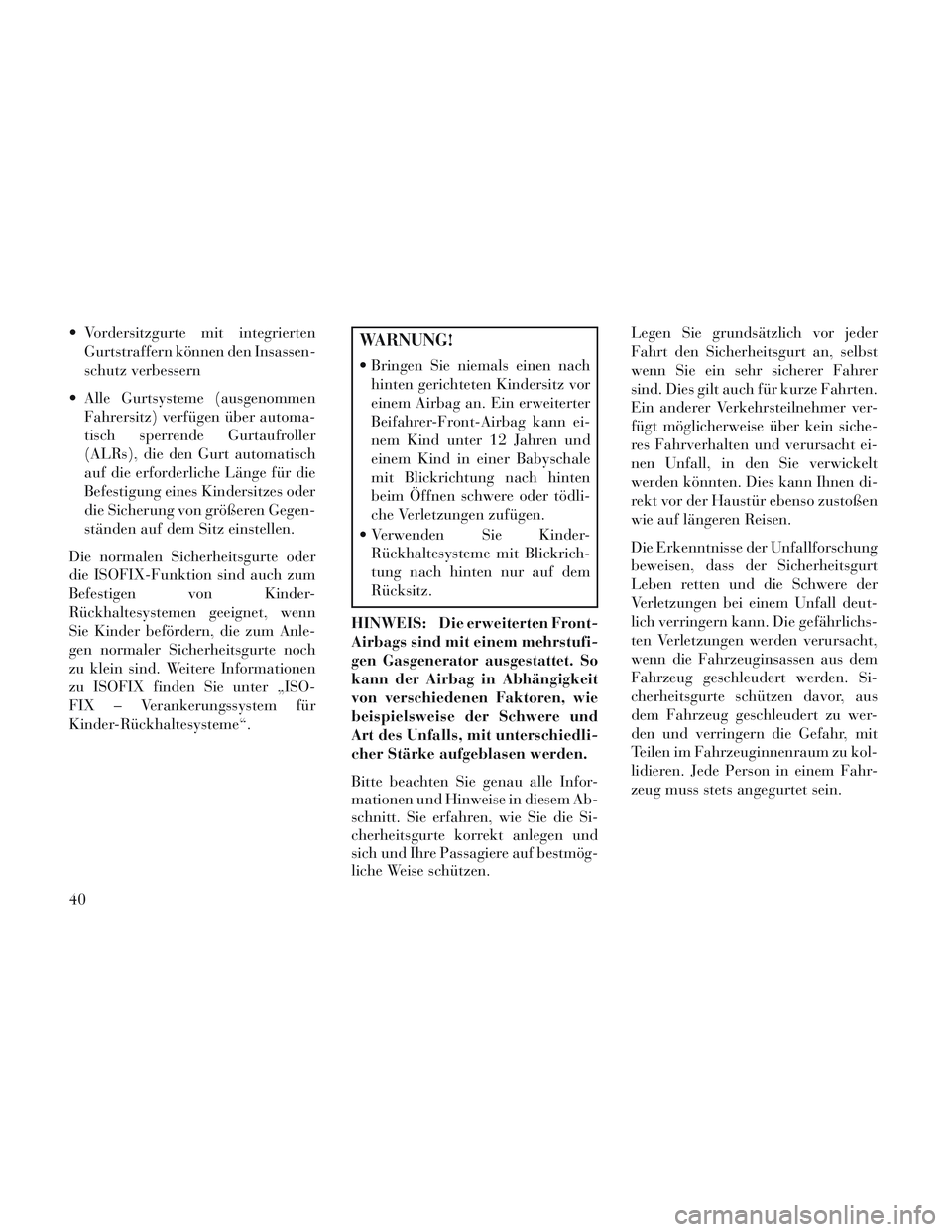

Vordersitzgurte mit integriertenGurtstraffern können den Insassen-
schutz verbessern
Alle Gurtsysteme (ausgenommen Fahrersitz) verfügen über automa-
tisch sperrende Gurtaufroller
(ALRs), die den Gurt automatisch
auf die erforderliche Länge für die
Befestigung eines Kindersitzes oder
die Sicherung von größeren Gegen-
ständen auf dem Sitz einstellen.
Die normalen Sicherheitsgurte oder
die ISOFIX-Funktion sind auch zum
Befestigen von Kinder-
Rückhaltesystemen geeignet, wenn
Sie Kinder befördern, die zum Anle-
gen normaler Sicherheitsgurte noch
zu klein sind. Weitere Informationen
zu ISOFIX finden Sie unter „ISO-
FIX – Verankerungssystem für
Kinder-Rückhaltesysteme“.WARNUNG!
Bringen Sie niemals einen nach hinten gerichteten Kindersitz vor
einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann ei-
nem Kind unter 12 Jahren und
einem Kind in einer Babyschale
mit Blickrichtung nach hinten
beim Öffnen schwere oder tödli-
che Verletzungen zufügen.
Verwenden Sie Kinder- Rückhaltesysteme mit Blickrich-
tung nach hinten nur auf dem
Rücksitz.
HINWEIS: Die erweiterten Front-
Airbags sind mit einem mehrstufi-
gen Gasgenerator ausgestattet. So
kann der Airbag in Abhängigkeit
von verschiedenen Faktoren, wie
beispielsweise der Schwere und
Art des Unfalls, mit unterschiedli-
cher Stärke aufgeblasen werden.
Bitte beachten Sie genau alle Infor-
mationen und Hinweise in diesem Ab-
schnitt. Sie erfahren, wie Sie die Si-
cherheitsgurte korrekt anlegen und
sich und Ihre Passagiere auf bestmög-
liche Weise schützen. Legen Sie grundsätzlich vor jeder
Fahrt den Sicherheitsgurt an, selbst
wenn Sie ein sehr sicherer Fahrer
sind. Dies gilt auch für kurze Fahrten.
Ein anderer Verkehrsteilnehmer ver-
fügt möglicherweise über kein siche-
res Fahrverhalten und verursacht ei-
nen Unfall, in den Sie verwickelt
werden könnten. Dies kann Ihnen di-
rekt vor der Haustür ebenso zustoßen
wie auf längeren Reisen.
Die Erkenntnisse der Unfallforschung
beweisen, dass der Sicherheitsgurt
Leben retten und die Schwere der
Verletzungen bei einem Unfall deut-
lich verringern kann. Die gefährlichs-
ten Verletzungen werden verursacht,
wenn die Fahrzeuginsassen aus dem
Fahrzeug geschleudert werden. Si-
cherheitsgurte schützen davor, aus
dem Fahrzeug geschleudert zu wer-
den und verringern die Gefahr, mit
Teilen im Fahrzeuginnenraum zu kol-
lidieren. Jede Person in einem Fahr-
zeug muss stets angegurtet sein.
40
Page 47 of 436

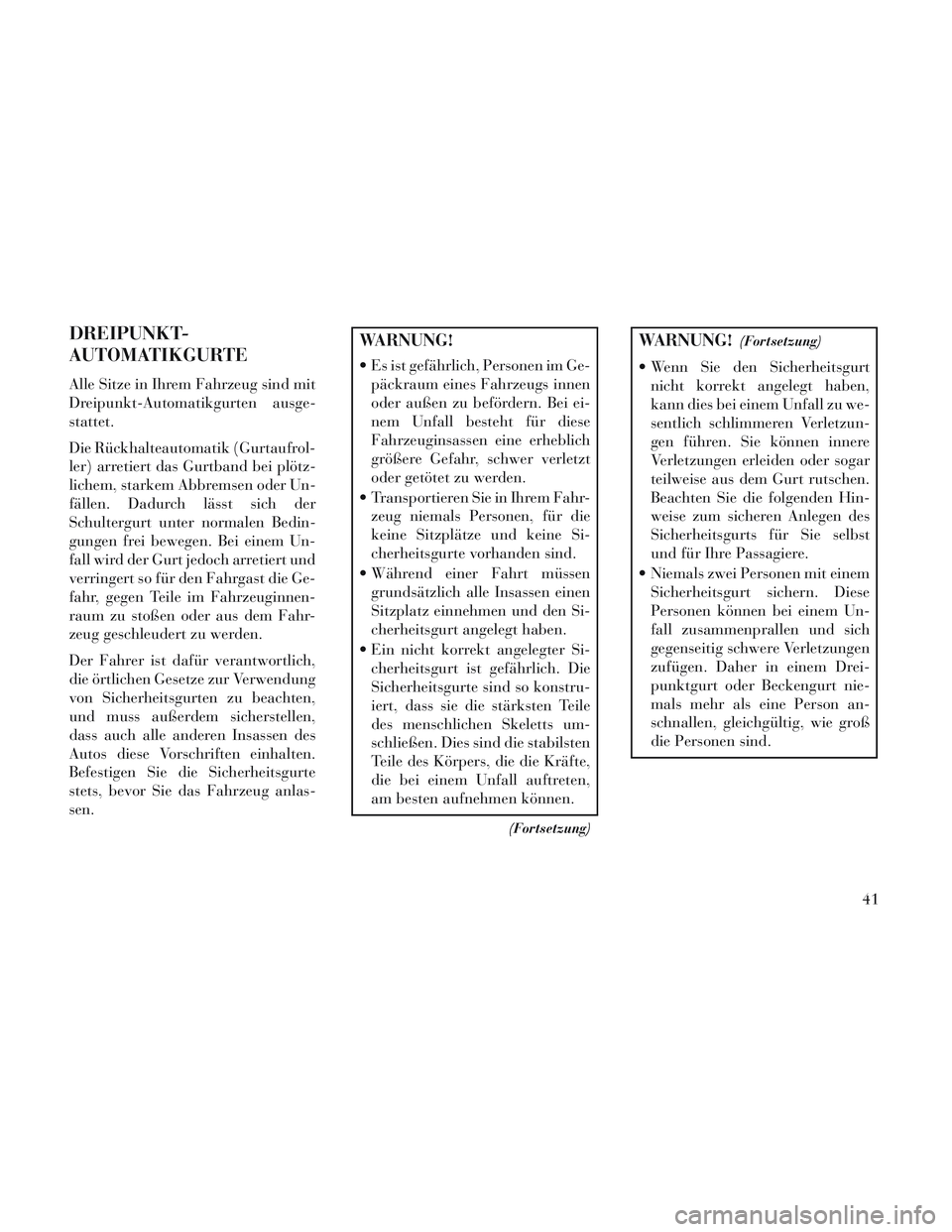

DREIPUNKT-
AUTOMATIKGURTE
Alle Sitze in Ihrem Fahrzeug sind mit
Dreipunkt-Automatikgurten ausge-
stattet.
Die Rückhalteautomatik (Gurtaufrol-
ler) arretiert das Gurtband bei plötz-
lichem, starkem Abbremsen oder Un-
fällen. Dadurch lässt sich der
Schultergurt unter normalen Bedin-
gungen frei bewegen. Bei einem Un-
fall wird der Gurt jedoch arretiert und
verringert so für den Fahrgast die Ge-
fahr, gegen Teile im Fahrzeuginnen-
raum zu stoßen oder aus dem Fahr-
zeug geschleudert zu werden.
Der Fahrer ist dafür verantwortlich,
die örtlichen Gesetze zur Verwendung
von Sicherheitsgurten zu beachten,
und muss außerdem sicherstellen,
dass auch alle anderen Insassen des
Autos diese Vorschriften einhalten.
Befestigen Sie die Sicherheitsgurte
stets, bevor Sie das Fahrzeug anlas-
sen.
WARNUNG!
Es ist gefährlich, Personen im Ge-päckraum eines Fahrzeugs innen
oder außen zu befördern. Bei ei-
nem Unfall besteht für diese
Fahrzeuginsassen eine erheblich
größere Gefahr, schwer verletzt
oder getötet zu werden.
Transportieren Sie in Ihrem Fahr- zeug niemals Personen, für die
keine Sitzplätze und keine Si-
cherheitsgurte vorhanden sind.
Während einer Fahrt müssen grundsätzlich alle Insassen einen
Sitzplatz einnehmen und den Si-
cherheitsgurt angelegt haben.
Ein nicht korrekt angelegter Si- cherheitsgurt ist gefährlich. Die
Sicherheitsgurte sind so konstru-
iert, dass sie die stärksten Teile
des menschlichen Skeletts um-
schließen. Dies sind die stabilsten
Teile des Körpers, die die Kräfte,
die bei einem Unfall auftreten,
am besten aufnehmen können.
(Fortsetzung)
WARNUNG!(Fortsetzung)
Wenn Sie den Sicherheitsgurtnicht korrekt angelegt haben,
kann dies bei einem Unfall zu we-
sentlich schlimmeren Verletzun-
gen führen. Sie können innere
Verletzungen erleiden oder sogar
teilweise aus dem Gurt rutschen.
Beachten Sie die folgenden Hin-
weise zum sicheren Anlegen des
Sicherheitsgurts für Sie selbst
und für Ihre Passagiere.
Niemals zwei Personen mit einem Sicherheitsgurt sichern. Diese
Personen können bei einem Un-
fall zusammenprallen und sich
gegenseitig schwere Verletzungen
zufügen. Daher in einem Drei-
punktgurt oder Beckengurt nie-
mals mehr als eine Person an-
schnallen, gleichgültig, wie groß
die Personen sind.
41
Page 48 of 436

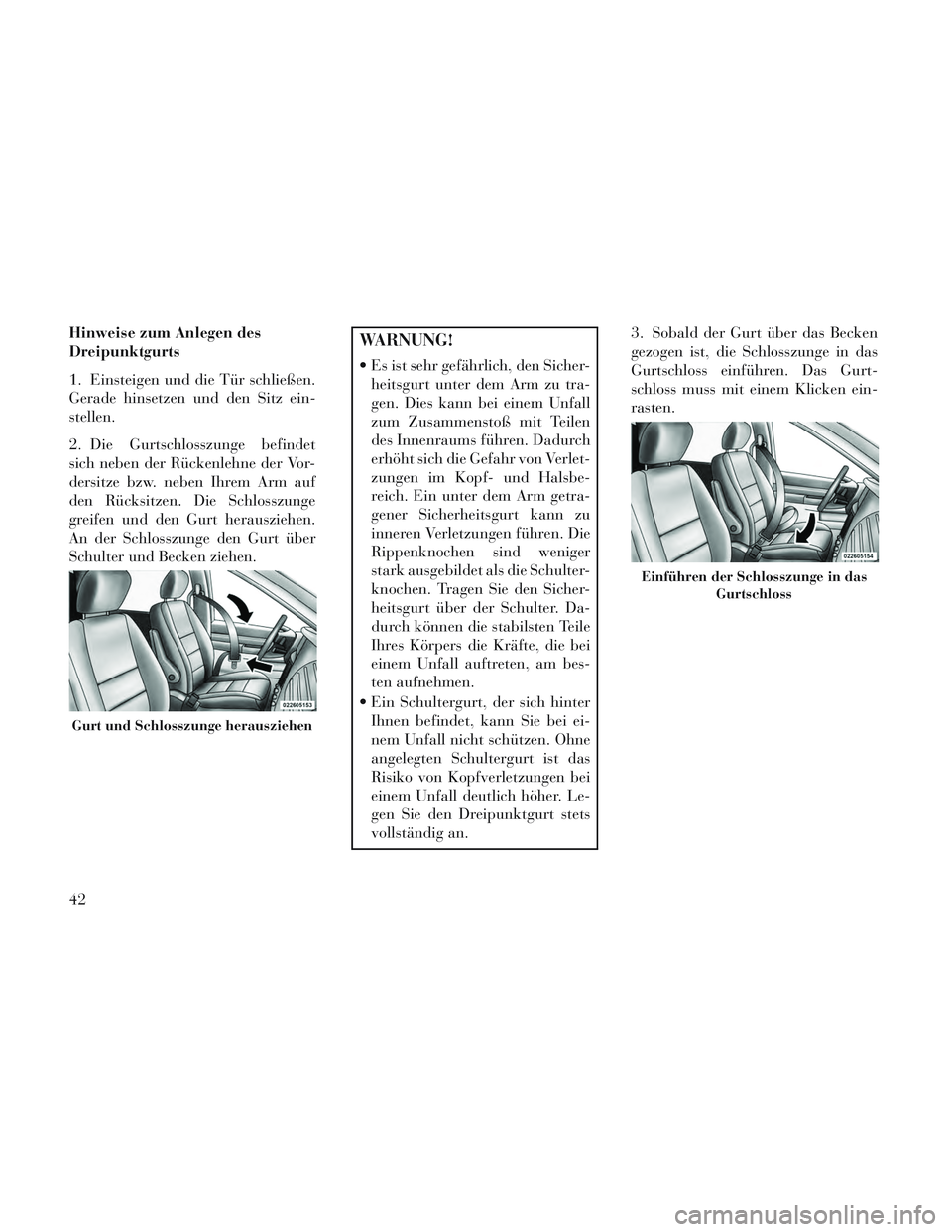

Hinweise zum Anlegen des
Dreipunktgurts
1. Einsteigen und die Tür schließen.
Gerade hinsetzen und den Sitz ein-
stellen.
2. Die Gurtschlosszunge befindet
sich neben der Rückenlehne der Vor-
dersitze bzw. neben Ihrem Arm auf
den Rücksitzen. Die Schlosszunge
greifen und den Gurt herausziehen.
An der Schlosszunge den Gurt über
Schulter und Becken ziehen.WARNUNG!
Es ist sehr gefährlich, den Sicher-heitsgurt unter dem Arm zu tra-
gen. Dies kann bei einem Unfall
zum Zusammenstoß mit Teilen
des Innenraums führen. Dadurch
erhöht sich die Gefahr von Verlet-
zungen im Kopf- und Halsbe-
reich. Ein unter dem Arm getra-
gener Sicherheitsgurt kann zu
inneren Verletzungen führen. Die
Rippenknochen sind weniger
stark ausgebildet als die Schulter-
knochen. Tragen Sie den Sicher-
heitsgurt über der Schulter. Da-
durch können die stabilsten Teile
Ihres Körpers die Kräfte, die bei
einem Unfall auftreten, am bes-
ten aufnehmen.
Ein Schultergurt, der sich hinter Ihnen befindet, kann Sie bei ei-
nem Unfall nicht schützen. Ohne
angelegten Schultergurt ist das
Risiko von Kopfverletzungen bei
einem Unfall deutlich höher. Le-
gen Sie den Dreipunktgurt stets
vollständig an. 3. Sobald der Gurt über das Becken
gezogen ist, die Schlosszunge in das
Gurtschloss einführen. Das Gurt-
schloss muss mit einem Klicken ein-
rasten.
Gurt und Schlosszunge herausziehen
Einführen der Schlosszunge in das
Gurtschloss
42
Page 49 of 436

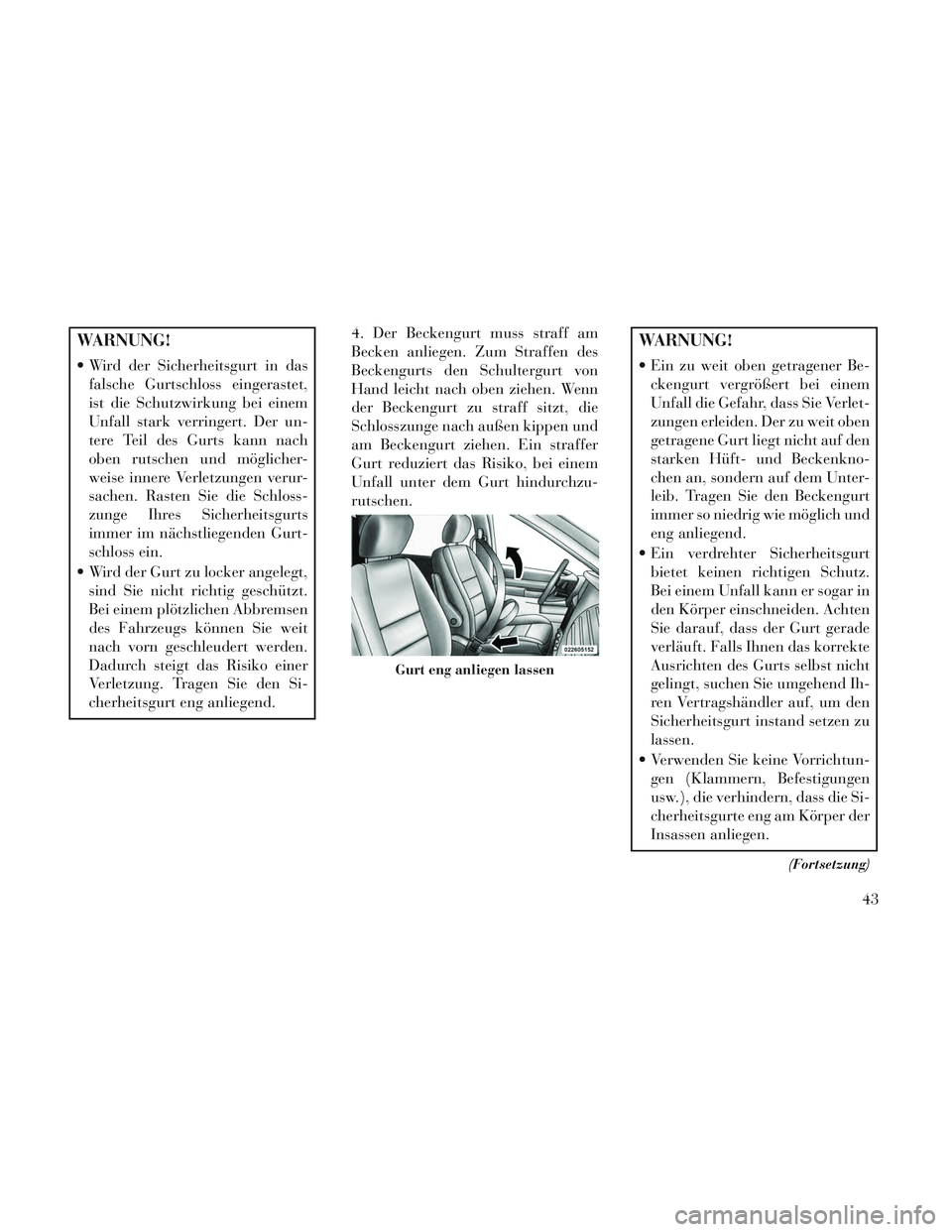

WARNUNG!
Wird der Sicherheitsgurt in dasfalsche Gurtschloss eingerastet,
ist die Schutzwirkung bei einem
Unfall stark verringert. Der un-
tere Teil des Gurts kann nach
oben rutschen und möglicher-
weise innere Verletzungen verur-
sachen. Rasten Sie die Schloss-
zunge Ihres Sicherheitsgurts
immer im nächstliegenden Gurt-
schloss ein.
Wird der Gurt zu locker angelegt, sind Sie nicht richtig geschützt.
Bei einem plötzlichen Abbremsen
des Fahrzeugs können Sie weit
nach vorn geschleudert werden.
Dadurch steigt das Risiko einer
Verletzung. Tragen Sie den Si-
cherheitsgurt eng anliegend. 4. Der Beckengurt muss straff am
Becken anliegen. Zum Straffen des
Beckengurts den Schultergurt von
Hand leicht nach oben ziehen. Wenn
der Beckengurt zu straff sitzt, die
Schlosszunge nach außen kippen und
am Beckengurt ziehen. Ein straffer
Gurt reduziert das Risiko, bei einem
Unfall unter dem Gurt hindurchzu-
rutschen.
WARNUNG!
Ein zu weit oben getragener Be-
ckengurt vergrößert bei einem
Unfall die Gefahr, dass Sie Verlet-
zungen erleiden. Der zu weit oben
getragene Gurt liegt nicht auf den
starken Hüft- und Beckenkno-
chen an, sondern auf dem Unter-
leib. Tragen Sie den Beckengurt
immer so niedrig wie möglich und
eng anliegend.
Ein verdrehter Sicherheitsgurt bietet keinen richtigen Schutz.
Bei einem Unfall kann er sogar in
den Körper einschneiden. Achten
Sie darauf, dass der Gurt gerade
verläuft. Falls Ihnen das korrekte
Ausrichten des Gurts selbst nicht
gelingt, suchen Sie umgehend Ih-
ren Vertragshändler auf, um den
Sicherheitsgurt instand setzen zu
lassen.
Verwenden Sie keine Vorrichtun- gen (Klammern, Befestigungen
usw.), die verhindern, dass die Si-
cherheitsgurte eng am Körper der
Insassen anliegen.
(Fortsetzung)
Gurt eng anliegen lassen
43
Page 50 of 436

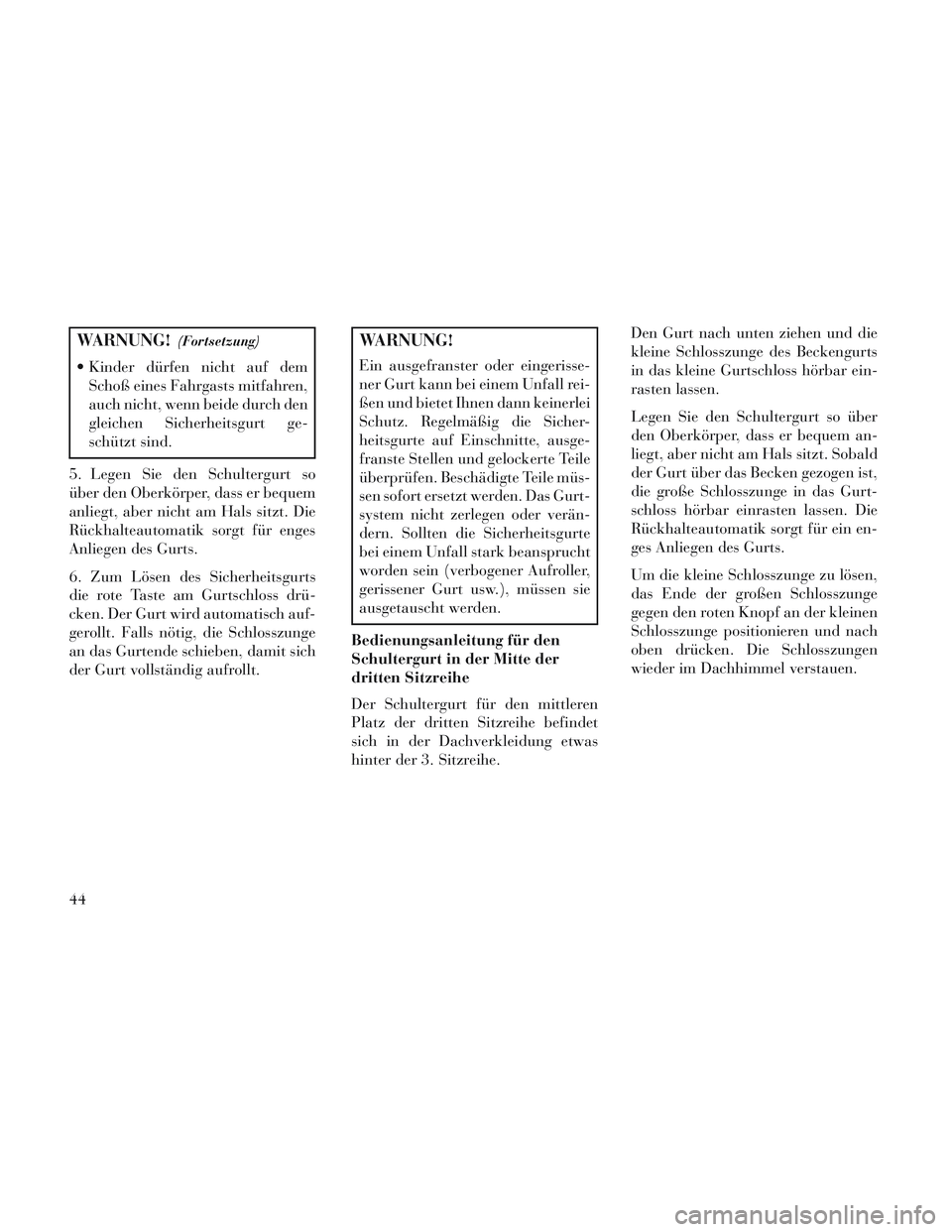

WARNUNG!(Fortsetzung)
Kinder dürfen nicht auf demSchoß eines Fahrgasts mitfahren,
auch nicht, wenn beide durch den
gleichen Sicherheitsgurt ge-
schützt sind.
5. Legen Sie den Schultergurt so
über den Oberkörper, dass er bequem
anliegt, aber nicht am Hals sitzt. Die
Rückhalteautomatik sorgt für enges
Anliegen des Gurts.
6. Zum Lösen des Sicherheitsgurts
die rote Taste am Gurtschloss drü-
cken. Der Gurt wird automatisch auf-
gerollt. Falls nötig, die Schlosszunge
an das Gurtende schieben, damit sich
der Gurt vollständig aufrollt.
WARNUNG!
Ein ausgefranster oder eingerisse-
ner Gurt kann bei einem Unfall rei-
ßen und bietet Ihnen dann keinerlei
Schutz. Regelmäßig die Sicher-
heitsgurte auf Einschnitte, ausge-
franste Stellen und gelockerte Teile
überprüfen. Beschädigte Teile müs-
sen sofort ersetzt werden. Das Gurt-
system nicht zerlegen oder verän-
dern. Sollten die Sicherheitsgurte
bei einem Unfall stark beansprucht
worden sein (verbogener Aufroller,
gerissener Gurt usw.), müssen sie
ausgetauscht werden.
Bedienungsanleitung für den
Schultergurt in der Mitte der
dritten Sitzreihe
Der Schultergurt für den mittleren
Platz der dritten Sitzreihe befindet
sich in der Dachverkleidung etwas
hinter der 3. Sitzreihe. Den Gurt nach unten ziehen und die
kleine Schlosszunge des Beckengurts
in das kleine Gurtschloss hörbar ein-
rasten lassen.
Legen Sie den Schultergurt so über
den Oberkörper, dass er bequem an-
liegt, aber nicht am Hals sitzt. Sobald
der Gurt über das Becken gezogen ist,
die große Schlosszunge in das Gurt-
schloss hörbar einrasten lassen. Die
Rückhalteautomatik sorgt für ein en-
ges Anliegen des Gurts.
Um die kleine Schlosszunge zu lösen,
das Ende der großen Schlosszunge
gegen den roten Knopf an der kleinen
Schlosszunge positionieren und nach
oben drücken. Die Schlosszungen
wieder im Dachhimmel verstauen.
44
