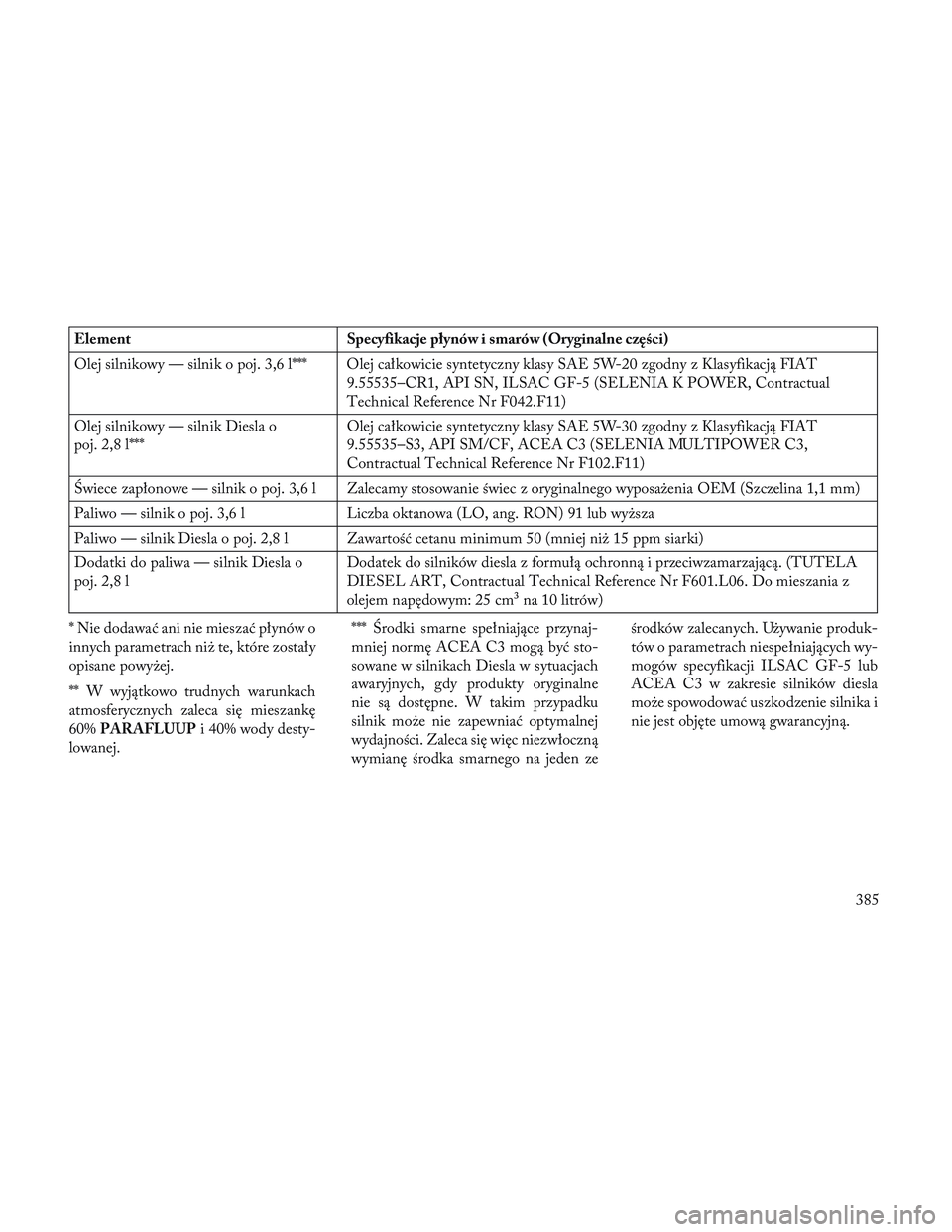

ElementSpecyfikacje płynów i smarów (Oryginalne części)
Olej silnikowy — silnik o poj. 3,6 l*** Olej całkowicie syntetyczny klasy SAE 5W-20 zgodny z Klasyfikacją FIAT 9.55535–CR1, API SN, ILSAC GF-5 (SELENIA K POWER, Contractual
Technical Reference Nr F042.F11)
Olej silnikowy — silnik Diesla o
poj. 2,8 l*** Olej całkowicie syntetyczny klasy SAE 5W-30 zgodny z Klasyfikacją FIAT
9.55535–S3, API SM/CF, ACEA C3 (SELENIA MULTIPOWER C3,
Contractual Technical Reference Nr F102.F11)
\fwiece zapłonowe — silnik o poj. 3,6 l Zalecamy stosowanie świec z oryginalnego wyposażenia OEM (Szczelina 1,1 mm)
Paliwo — silnik o poj. 3,6 l Liczba oktanowa (LO, ang. RON) 91 lub wyższa
Paliwo — silnik Diesla o poj. 2,8 l Zawartość cetanu minimum 50 (mniej niż 15 ppm siarki)
Dodatki do paliwa — silnik Diesla o
poj. 2,8 l Dodatek do silników diesla z formułą ochronną i przeciwzamarzającą. (TUTELA
DIESEL ART, Contractual Technical Reference Nr F601.L06. Do mieszania z
olejem napędowym: 25 cm³ na 10 litrów)
* Nie dodawać ani nie mieszać płynów o
innych parametrach niż te, które zostały
opisane powyżej.
** W wyjątkowo trudnych warunkach
atmosferycznych zaleca się mieszankę
60% PARAFLUUP i 40% wody desty-
lowanej. *** \frodki smarne spełniające przynaj-
mniej normę ACEA C3 mogą być sto-
sowane w silnikach Diesla w sytuacjach
awaryjnych, gdy produkty oryginalne
nie są dostępne. W takim przypadku
silnik może nie zapewniać optymalnej
wydajności. Zaleca się więc niezwłoczną
wymianę środka smarnego na jeden ześrodków zalecanych. Używanie produk-
tów o parametrach niespełniających wy-
mogów specyfikacji ILSAC GF-5 lub
ACEA C3 w zakresie silników diesla
może spowodować uszkodzenie silnika i
nie jest objęte umową gwarancyjną.
385

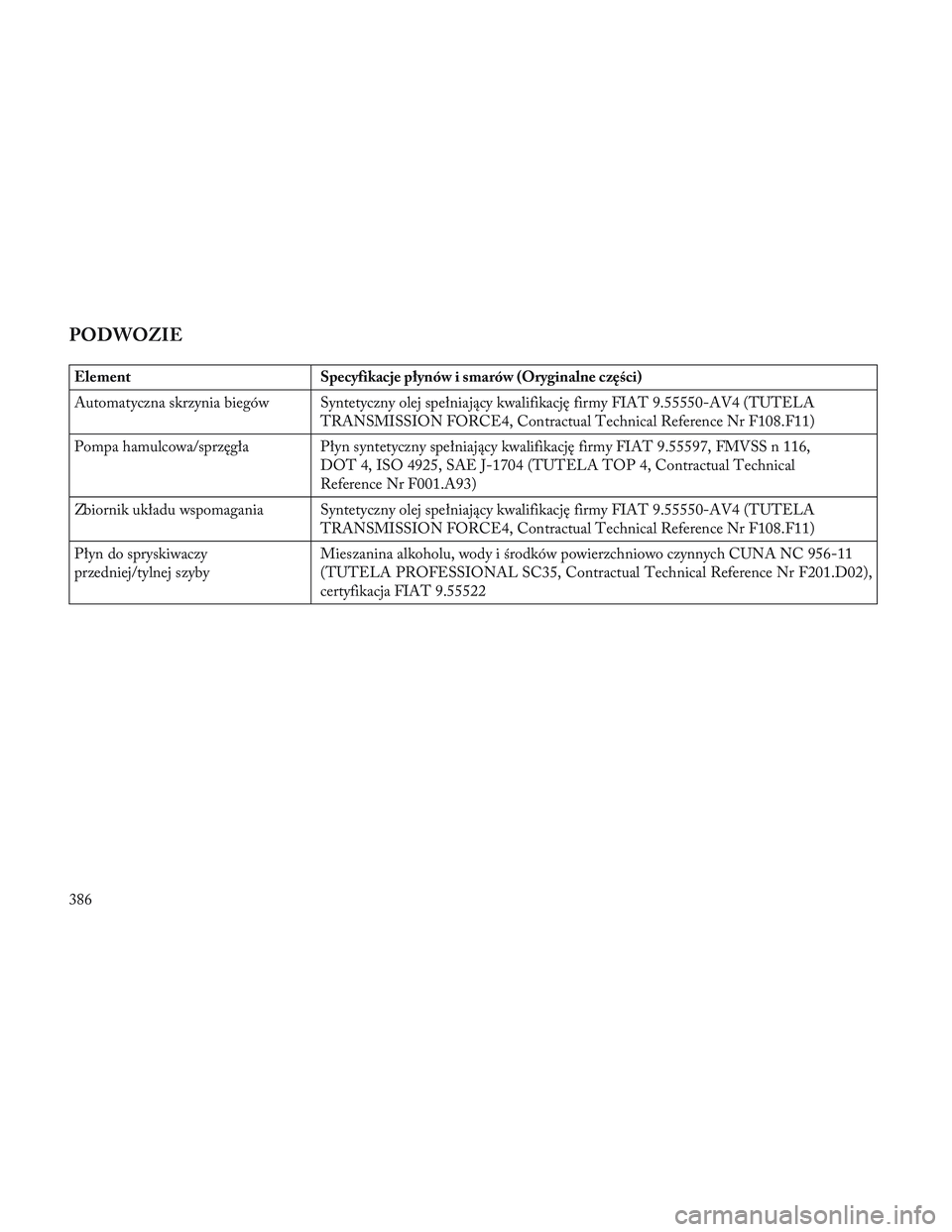

PODWOZIE
ElementSpecyfikacje płynów i smarów (Oryginalne części)
Automatyczna skrzynia biegów Syntetyczny olej spełniający kwalifikację firmy FIAT 9.55550-AV4 (TUTELA TRANSMISSION FORCE4, Contractual Technical Reference Nr F108.F11)
Pompa hamulcowa/sprzęgła Płyn syntetyczny spełniający kwalifikację firmy FIAT 9.55597, FMVSS n 116, DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual Technical
Reference Nr F001.A93)
Zbiornik układu wspomagania Syntetyczny olej spełniający kwalifikację firmy FIAT 9.55550-AV4 (TUTELA TRANSMISSION FORCE4, Contractual Technical Reference Nr F108.F11)
Płyn do spryskiwaczy
przedniej/tylnej szyby Mieszanina alkoholu, wody i środków powierzchniowo czynnych CUNA NC 956-11
(TUTELA PROFESSIONAL SC35, Contractual Technical Reference Nr F201.D02),
certyfikacja FIAT 9.55522
386

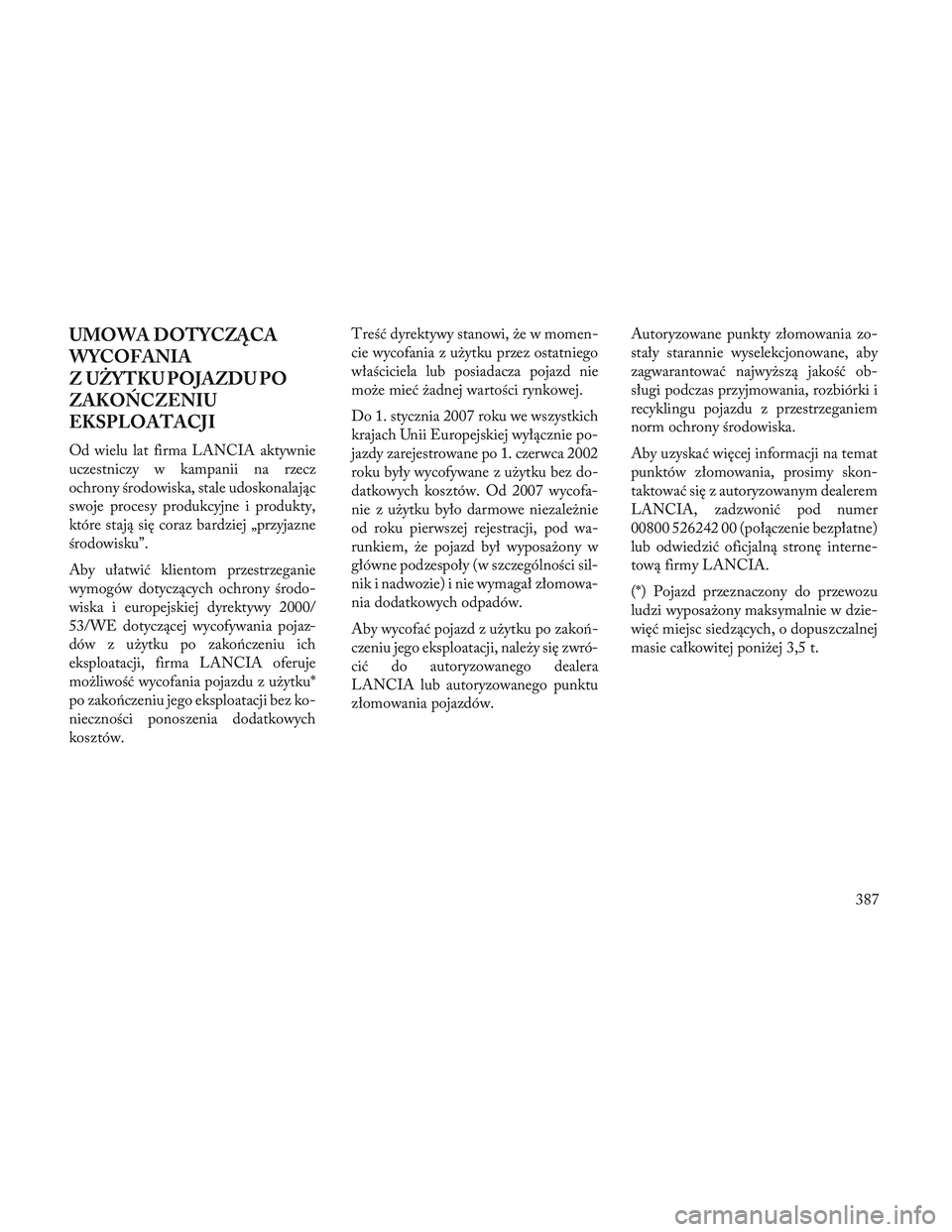

UMOWA DOTYCZĄCA
WYCOFANIA
Z UŻYTKU POJAZDU PO
ZAKOŃCZENIU
EKSPLOATACJI
Od wielu lat firma LANCIA aktywnie
uczestniczy w kampanii na rzecz
ochrony środowiska, stale udoskonalając
swoje procesy produkcyjne i produkty,
które stają się coraz bardziej „przyjazne
środowisku”.
Aby ułatwić klientom przestrzeganie
wymogów dotyczących ochrony środo-
wiska i europejskiej dyrektywy 2000/
53/WE dotyczącej wycofywania pojaz-
dów z użytku po zakończeniu ich
eksploatacji, firma LANCIA oferuje
możliwość wycofania pojazdu z użytku*
po zakończeniu jego eksploatacji bez ko-
nieczności ponoszenia dodatkowych
kosztów.Treść dyrektywy stanowi, że w momen-
cie wycofania z użytku przez ostatniego
właściciela lub posiadacza pojazd nie
może mieć żadnej wartości rynkowej.
Do 1. stycznia 2007 roku we wszystkich
krajach Unii Europejskiej wyłącznie po-
jazdy zarejestrowane po 1. czerwca 2002
roku były wycofywane z użytku bez do-
datkowych kosztów. Od 2007 wycofa-
nie z użytku było darmowe niezależnie
od roku pierwszej rejestracji, pod wa-
runkiem, że pojazd był wyposażony w
główne podzespoły (w szczególności sil-
nik i nadwozie) i nie wymagał złomowa-
nia dodatkowych odpadów.
Aby wycofać pojazd z użytku po zakoń-
czeniu jego eksploatacji, należy się zwró-
cić do autoryzowanego dealera
LANCIA lub autoryzowanego punktu
złomowania pojazdów.
Autoryzowane punkty złomowania zo-
stały starannie wyselekcjonowane, aby
zagwarantować najwyższą jakość ob-
sługi podczas przyjmowania, rozbiórki i
recyklingu pojazdu z przestrzeganiem
norm ochrony środowiska.
Aby uzyskać więcej informacji na temat
punktów złomowania, prosimy skon-
taktować się z autoryzowanym dealerem
LANCIA, zadzwonić pod numer
00800 526242 00 (połączenie bezpłatne)
lub odwiedzić oficjalną stronę interne-
tową firmy LANCIA.
(*) Pojazd przeznaczony do przewozu
ludzi wyposażony maksymalnie w dzie-
więć miejsc siedzących, o dopuszczalnej
masie całkowitej poniżej 3,5 t.
387

388

389

390

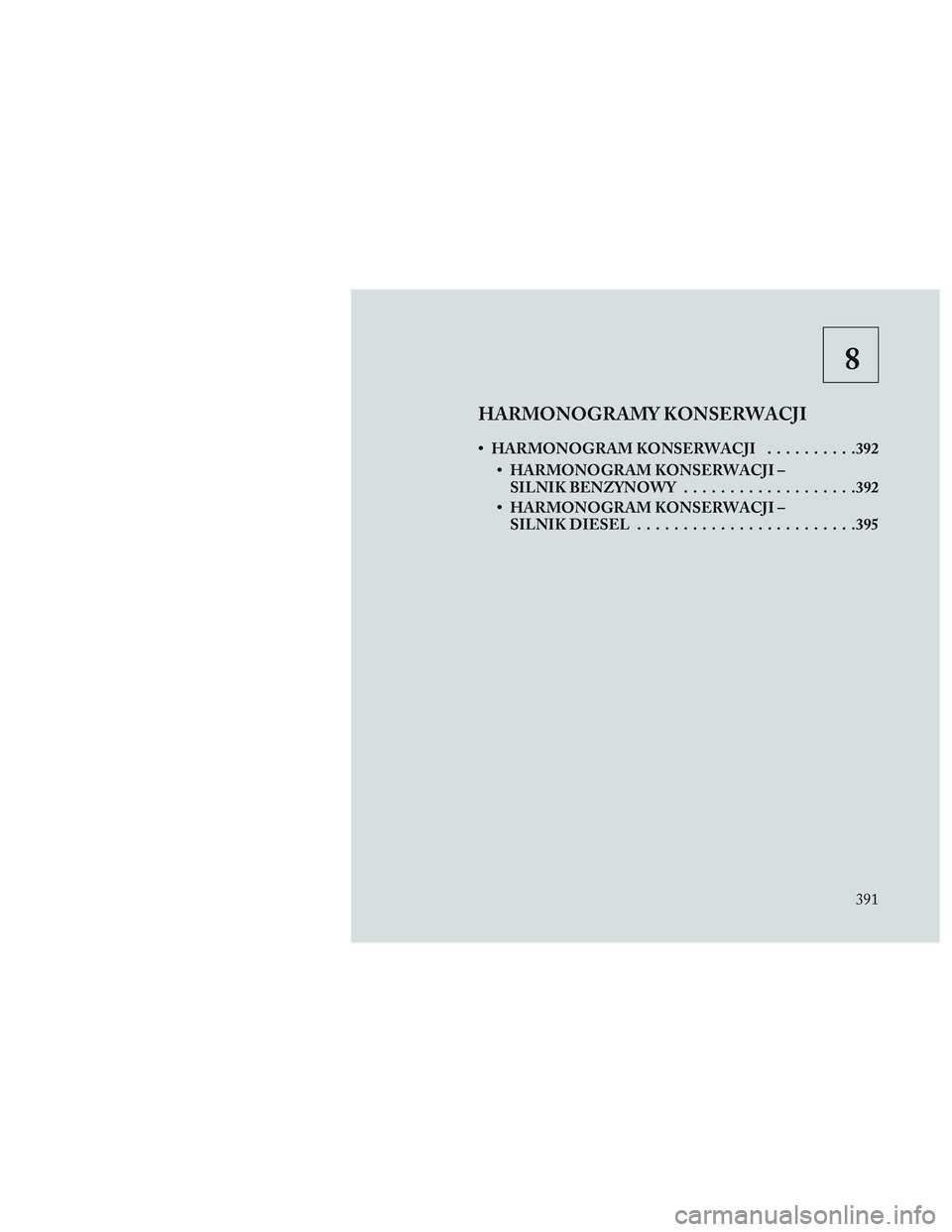

8
HARMONOGRAMY KONSERWACJI
• HARMONOGRAM KONSERWACJI..........392
• HARMONOGRAM KONSERWACJI – SILNIK BENZYNOWY ...................392
• HARMONOGRAM KONSERWACJI – SILNIK DIESEL ....................... .395
391

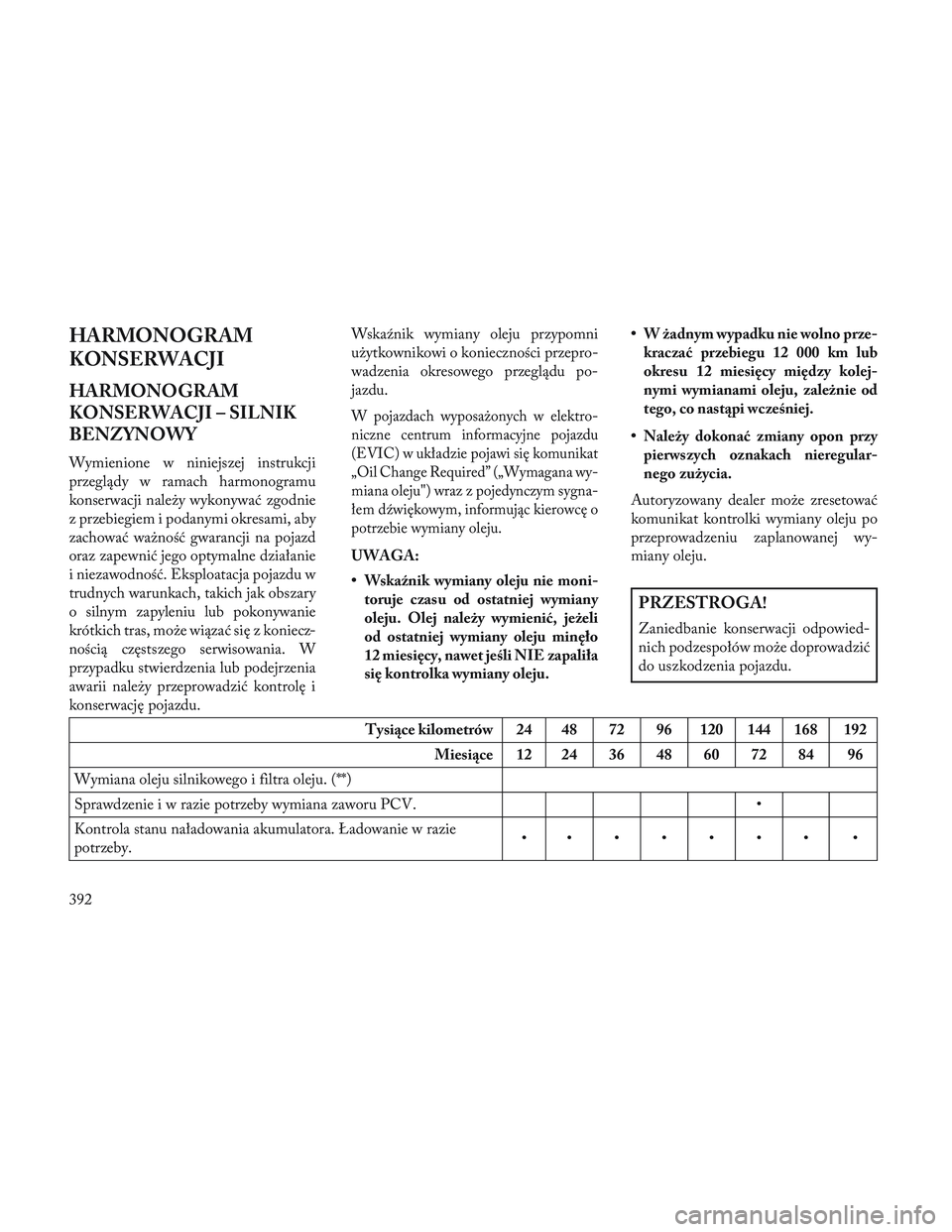

HARMONOGRAM
KONSERWACJI
HARMONOGRAM
KONSERWACJI – SILNIK
BENZYNOWY
Wymienione w niniejszej instrukcji
przeglądy w ramach harmonogramu
konserwacji należy wykonywać zgodnie
z przebiegiem i podanymi okresami, aby
zachować ważność gwarancji na pojazd
oraz zapewnić jego optymalne działanie
i niezawodność. Eksploatacja pojazdu w
trudnych warunkach, takich jak obszary
o silnym zapyleniu lub pokonywanie
krótkich tras, może wiązać się z koniecz-
nością częstszego serwisowania. W
przypadku stwierdzenia lub podejrzenia
awarii należy przeprowadzić kontrolę i
konserwację pojazdu.Wskaźnik wymiany oleju przypomni
użytkownikowi o konieczności przepro-
wadzenia okresowego przeglądu po-
jazdu.
W pojazdach wyposażonych w elektro-
niczne centrum informacyjne pojazdu
(EVIC) w układzie pojawi się komunikat
„Oil Change Required” („Wymagana wy-
miana oleju") wraz z pojedynczym sygna-
łem dźwiękowym, informując kierowcę o
potrzebie wymiany oleju.
UWAGA:
• Wskaźnik wymiany oleju nie moni-
toruje czasu od ostatniej wymiany
oleju. Olej należy wymienić, jeżeli
od ostatniej wymiany oleju minęło
12 miesięcy, nawet jeśli NIE zapaliła
się kontrolka wymiany oleju. • W żadnym wypadku nie wolno prze-
kraczać przebiegu 12 000 km lub
okresu 12 miesięcy między kolej-
nymi wymianami oleju, zależnie od
tego, co nastąpi wcześniej.
• Należy dokonać zmiany opon przy pierws zych oznakach nieregular-
nego zużycia.
Autoryzowany dealer może zresetować
komunikat kontrolki wymiany oleju po
przeprowadzeniu zaplanowanej wy-
miany oleju.
PRZESTROGA!
Zaniedbanie konserwacji odpowied-
nich podzespołów może doprowadzić
do uszkodzenia pojazdu.
Tysiące kilometrów 24 48 72 96 120 144 168 192 Miesiące 12 24 36 48 60 72 84 96
Wymiana oleju silnikowego i filtra oleju. (**)
Sprawdzenie i w razie potrzeby wymiana zaworu PCV. •
Kontrola stanu naładowania akumulatora. Ładowanie w razie
potrzeby. ••••••• •
392

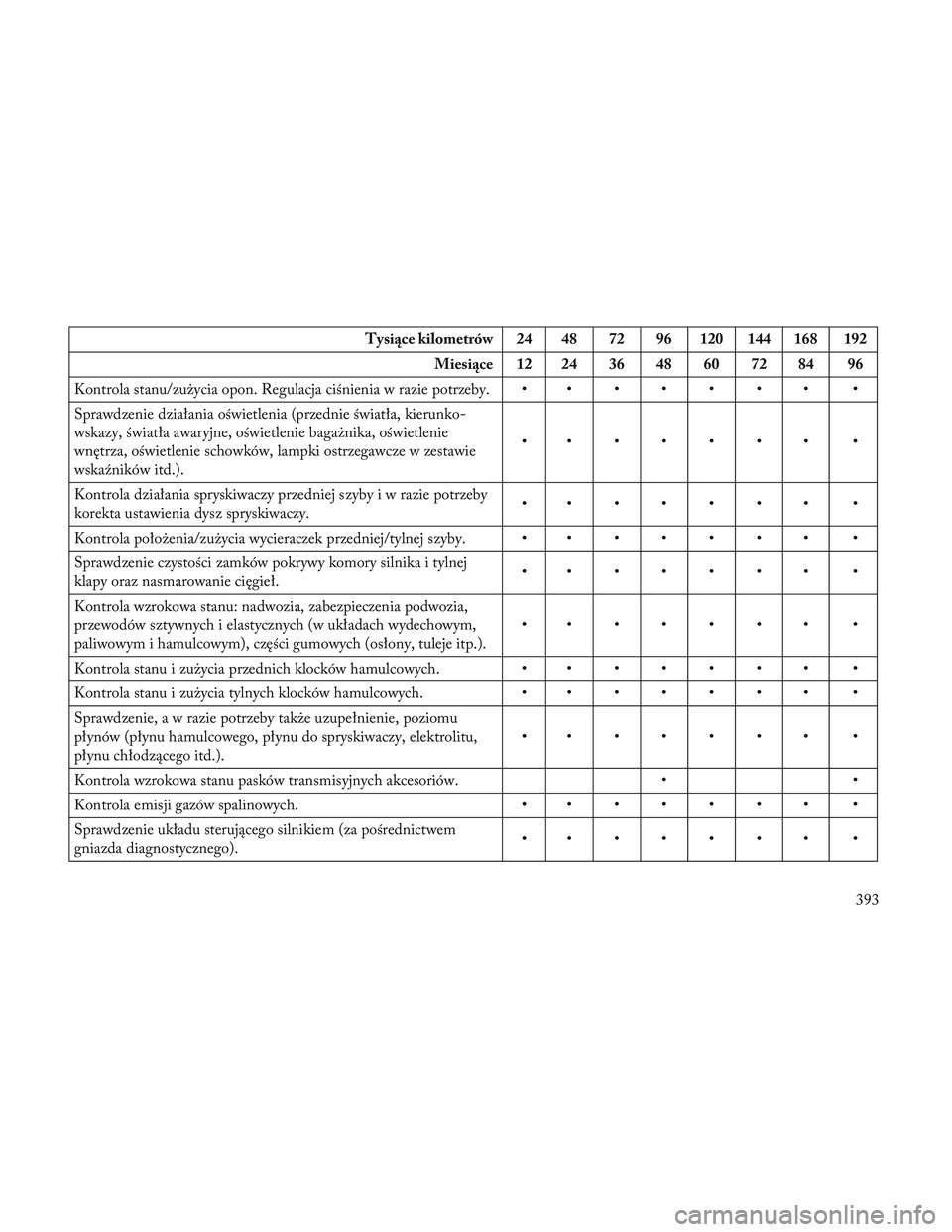

Tysiące kilometrów 24 48 72 96 120 144 168 192Miesiące 12 24 36 48 60 72 84 96
Kontrola stanu/zużycia opon. Regulacja ciśnienia w razie potrzeby. • •••••• •
Sprawdzenie działania oświetlenia (przednie światła, kierunko-
wskazy, światła awaryjne, oświetlenie bagażnika, oświetlenie
wnętrza, oświetlenie schowków, lampki ostrzegawcze w zestawie
wskaźników itd.). ••••••• •
Kontrola działania spryskiwaczy przedniej szyby i w razie potrzeby
korekta ustawienia dysz spryskiwaczy. ••••••• •
Kontrola położenia/zużycia wycieraczek przedniej/tylnej szyby. • •••••• •
Sprawdzenie czystości zamków pokrywy komory silnika i tylnej
klapy oraz nasmarowanie cięgieł. ••••••• •
Kontrola wzrokowa stanu: nadwozia, zabezpieczenia podwozia,
przewodów sztywnych i elastycznych (w układach wydechowym,
paliwowym i hamulcowym), części gumowych (osłony, tuleje itp.). ••••••• •
Kontrola stanu i zużycia przednich klocków hamulcowych. • •••••• •
Kontrola stanu i zużycia tylnych klocków hamulcowych. • •••••• •
Sprawdzenie, a w razie potrzeby także uzupełnienie, poziomu
płynów (płynu hamulcowego, płynu do spryskiwaczy, elektrolitu,
płynu chłodzącego itd.). ••••••• •
Kontrola wzrokowa stanu pasków transmisyjnych akcesoriów. • •
Kontrola emisji gazów spalinowych. • •••••• •
Sprawdzenie układu sterującego silnikiem (za pośrednictwem
gniazda diagnostycznego). ••••••• •
393

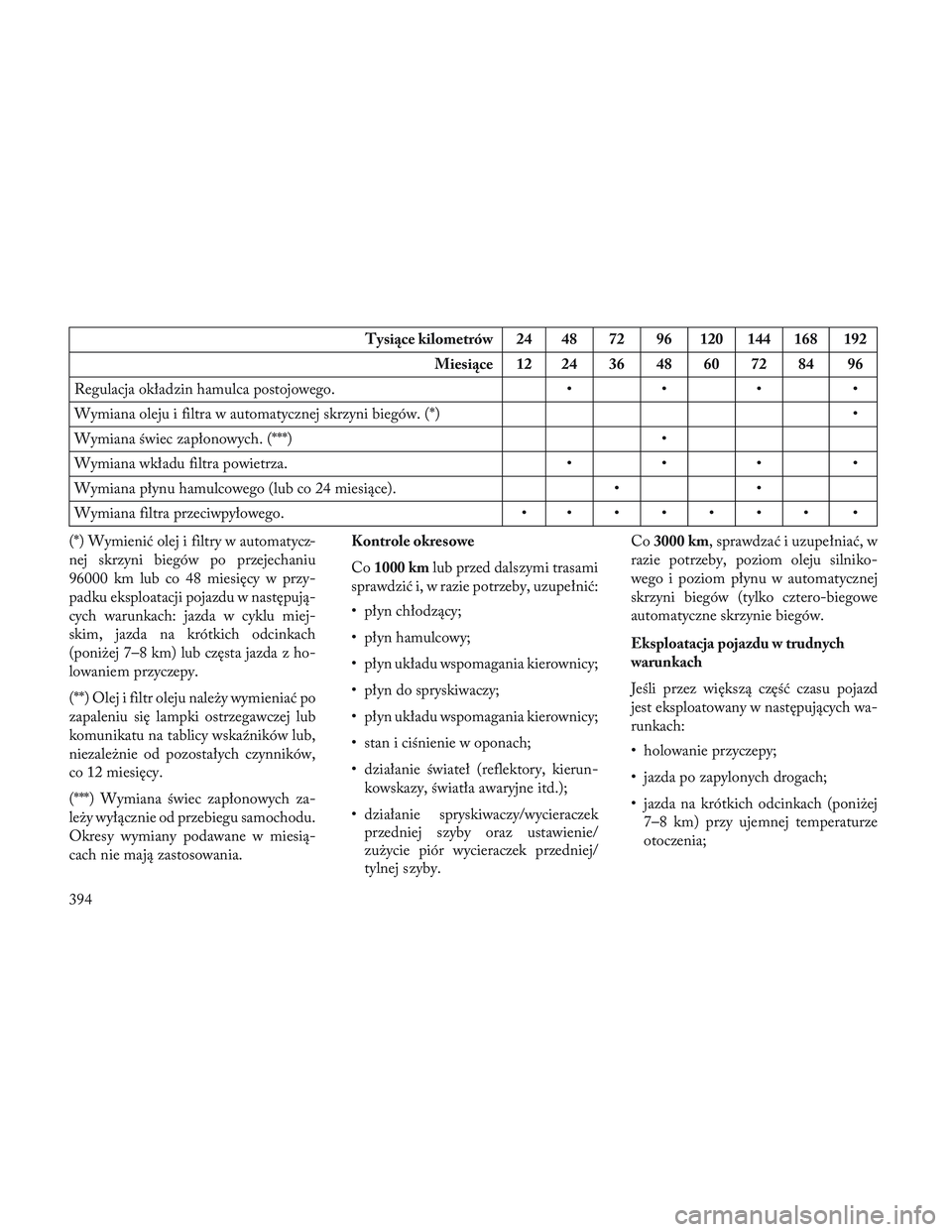

Tysiące kilometrów 24 48 72 96 120 144 168 192Miesiące 12 24 36 48 60 72 84 96
Regulacja okładzin hamulca postojowego. • • • •
Wymiana oleju i filtra w automatycznej skrzyni biegów. (*) •
Wymiana świec zapłonowych. (***) •
Wymiana wkładu filtra powietrza. • • • •
Wymiana płynu hamulcowego (lub co 24 miesiące). • •
Wymiana filtra przeciwpyłowego. • •••••• •
(*) Wymienić olej i filtry w automatycz-
nej skrzyni biegów po przejechaniu
96000 km lub co 48 miesięcy w przy-
padku eksploatacji pojazdu w następują-
cych warunkach: jazda w cyklu miej-
skim, jazda na krótkich odcinkach
(poniżej 7–8 km) lub częsta jazda z ho-
lowaniem przyczepy.
(**) Olej i filtr oleju należy wymieniać po
zapaleniu się lampki ostrzegawczej lub
komunikatu na tablicy wskaźników lub,
niezależnie od pozostałych czynników,
co 12 miesięcy.
(***) Wymiana świec zapłonowych za-
leży wyłącznie od przebiegu samochodu.
Okresy wymiany podawane w miesią-
cach nie mają zastosowania. Kontrole okresowe
Co
1000 km lub przed dalszymi trasami
sprawdzić i, w razie potrzeby, uzupełnić:
• płyn chłodzący;
• płyn hamulcowy;
• płyn układu wspomagania kierownicy;
• płyn do spryskiwaczy;
• płyn układu wspomagania kierownicy;
• stan i ciśnienie w oponach;
• działanie świateł (reflektory, kierun- kowskazy, światła awaryjne itd.);
• działanie spryskiwaczy/wycieraczek przedniej szyby oraz ustawienie/
zużycie piór wycieraczek przedniej/
tylnej szyby. Co
3000 km, sprawdzać i uzupełniać, w
razie potrzeby, poziom oleju silniko-
wego i poziom płynu w automatycznej
skrzyni biegów (tylko cztero-biegowe
automatyczne skrzynie biegów.
Eksploatacja pojazdu w trudnych
warunkach
Jeśli przez większą część czasu pojazd
jest eksploatowany w następujących wa-
runkach:
• holowanie przyczepy;
• jazda po zapylonych drogach;
• jazda na krótkich odcinkach (poniżej 7–8 km) przy ujemnej temperaturze
otoczenia;
