Lancia Ypsilon 2011 Betriebsanleitung (in German)

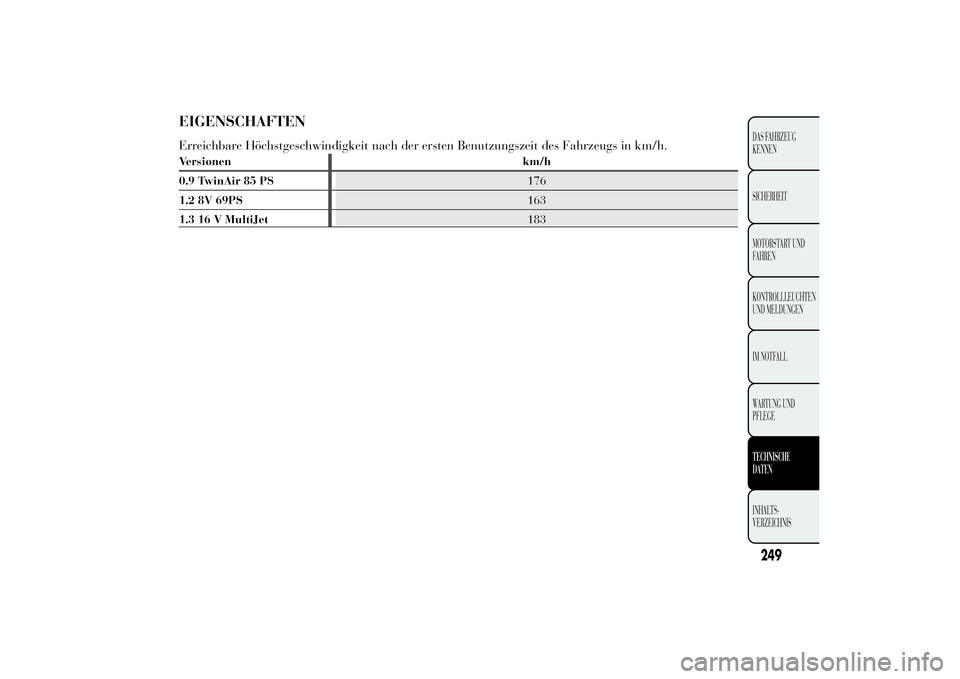

EIGENSCHAFTENErreichbare Höchstgeschwindigkeit nach der ersten Benutzungszeit des Fahrzeugs in km/h.Versionen km/h
0.9 TwinAir 85 PS176
1.2 8V 69PS163
1.3 16 V MultiJet183
249DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

Maximale Belastung (kg)
(**)
800 780 870 - Vorderachse:
- Hinterachse: 810 810 810
- Gesamt:1455 (4 Plätze) / 1510
(5 Plätze)1445 (4 Plätze) / 1500
(5 Plätze)1530 (4 Plätze) / 1585
(5 Plätze)
Anhängelasten (kg)
750 750 0 – Gebremster Anhänger:
– Ungebremster Anhänger: 400 400 400
Max. zulässige Dachlast: 55 55 55
Max. zul. Last auf dem Kugelkopf
(gebremster Anhänger) (kg):60 60 60
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum
und/oder auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
250DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

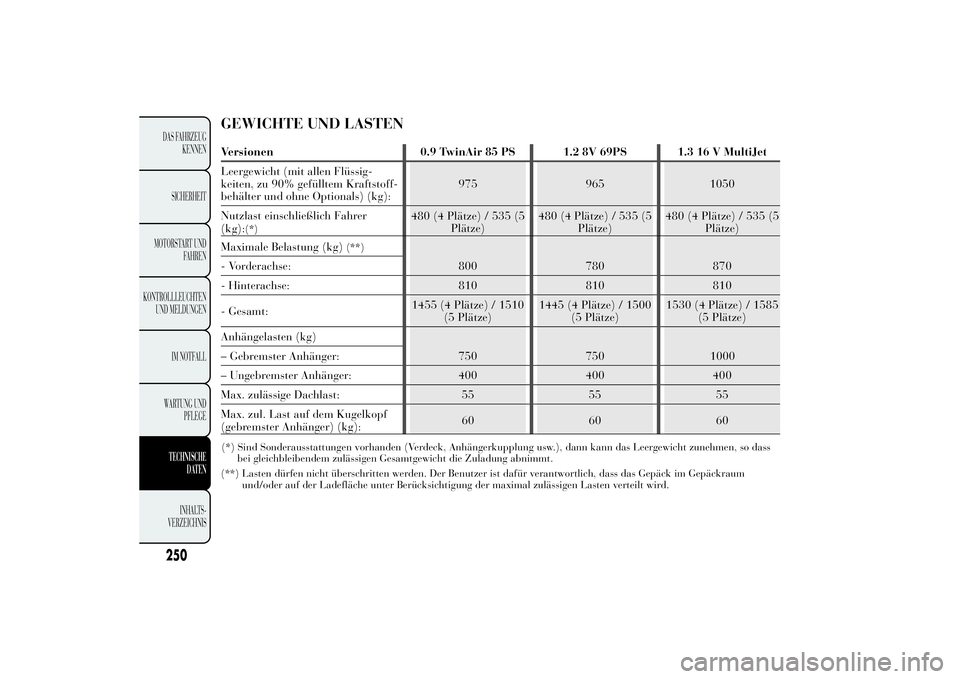

(*) Sind Sonderausstattungen vorhanden (Verdeck, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass
bei gleichbleibendem zulässigen Gesamtgewicht die Zuladung abnimmt.GEWICHTE UND LASTENVersionen 0.9 TwinAir 85 PS 1.2 8V 69PS 1.3 16 V MultiJet
Leergewicht (mit allen Flüssig-
keiten, zu 90% gefülltem Kraftstoff-
behälter und ohne Optionals) (kg):975 965 1050
Nutzlast einschließlich Fahrer
(kg):
(*)
480 (4 Plätze) / 535 (5
Plätze)480 (4 Plätze) / 535 (5
Plätze)480 (4 Plätze) / 535 (5
Plätze)
100

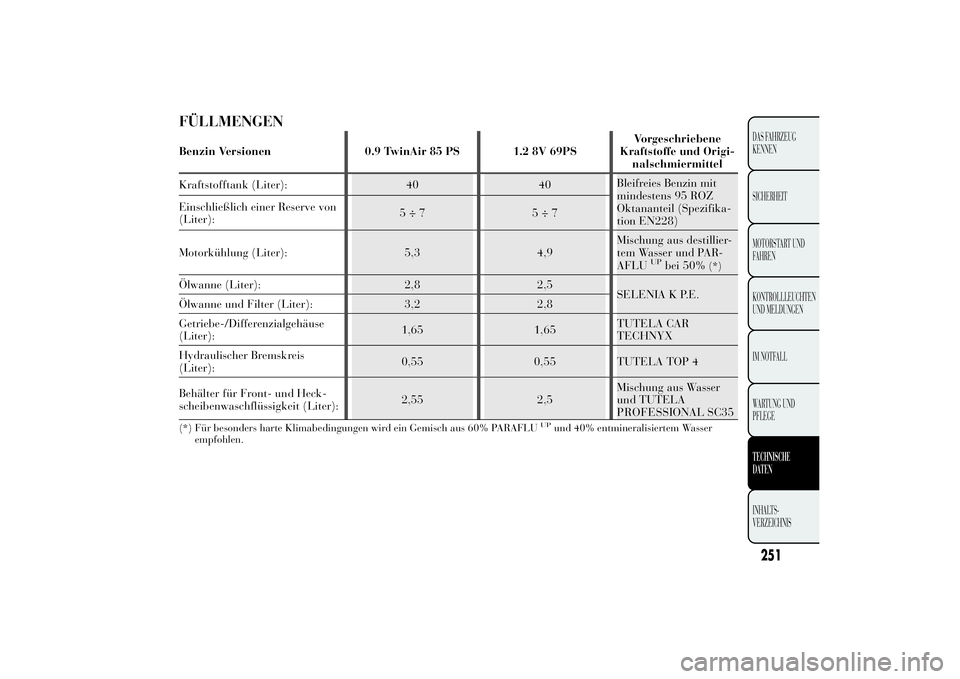

FÜLLMENGENBenzin Versionen 0.9 TwinAir 85 PS 1.2 8V 69PSVorgeschriebene
Kraftstoffe und Origi-
nalschmiermittel
Kraftstofftank (Liter): 40 40Bleifreies Benzin mit
mindestens 95 ROZ
Oktananteil (Spezifika-
tion EN228) Einschließlich einer Reserve von
(Liter):5÷7 5÷7
Motorkühlung (Liter): 5,3 4,9Mischung aus destillier-
tem Wasser und PAR-
AFLU
UP
bei 50%
(*)
Ölwanne (Liter): 2,8 2,5
SELENIA K P.E.
Ölwanne und Filter (Liter): 3,2 2,8
Getriebe-/Differenzialgehäuse
(Liter):1,65 1,65TUTELA CAR
TECHNYX
Hydraulischer Bremskreis
(Liter):0,55 0,55 TUTELA TOP 4
Behälter für Front- und Heck-
scheibenwaschflüssigkeit (Liter):2,55 2,5Mischung aus Wasser
und TUTELA
SIONAL SC35(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLU
UP
und 40% entmineralisiertem Wasser
empfohlen.
251DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
PROFES

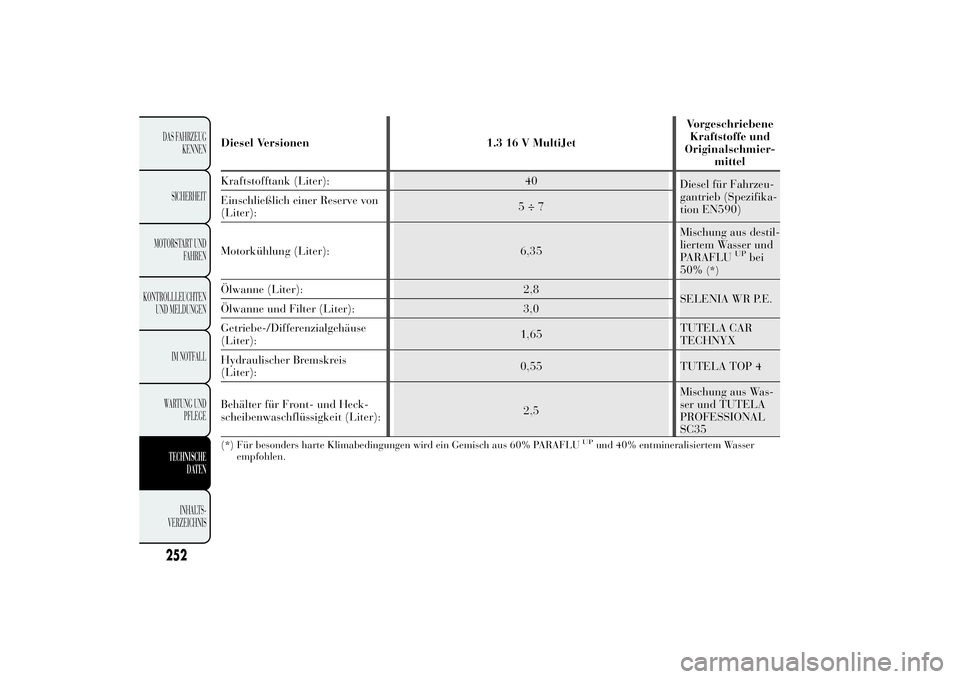

Diesel Versionen 1.3 16 V MultiJetVorgeschriebene
Kraftstoffe und
Originalschmier-
mittel
Kraftstofftank (Liter): 40
Diesel für Fahrzeu-
gantrieb (Spezifika-
tion EN590) Einschließlich einer Reserve von
(Liter):5÷7
Motorkühlung (Liter): 6,35Mischung aus destil-
liertem Wasser und
PARAFLU
UP
bei
50%
(*)
Ölwanne (Liter): 2,8
SELENIA WR P.E.
Ölwanne und Filter (Liter): 3,0
Getriebe-/Differenzialgehäuse
(Liter):1,65TUTELA CAR
TECHNYX
Hydraulischer Bremskreis
(Liter):0,55 TUTELA TOP 4
Behälter für Front- und Heck-
scheibenwaschflüssigkeit (Liter):2,5Mischung aus Was-
ser und TUTELA
PROFESSIONAL
SC35(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLU
UP
und 40% entmineralisiertem Wasser
empfohlen.
252DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

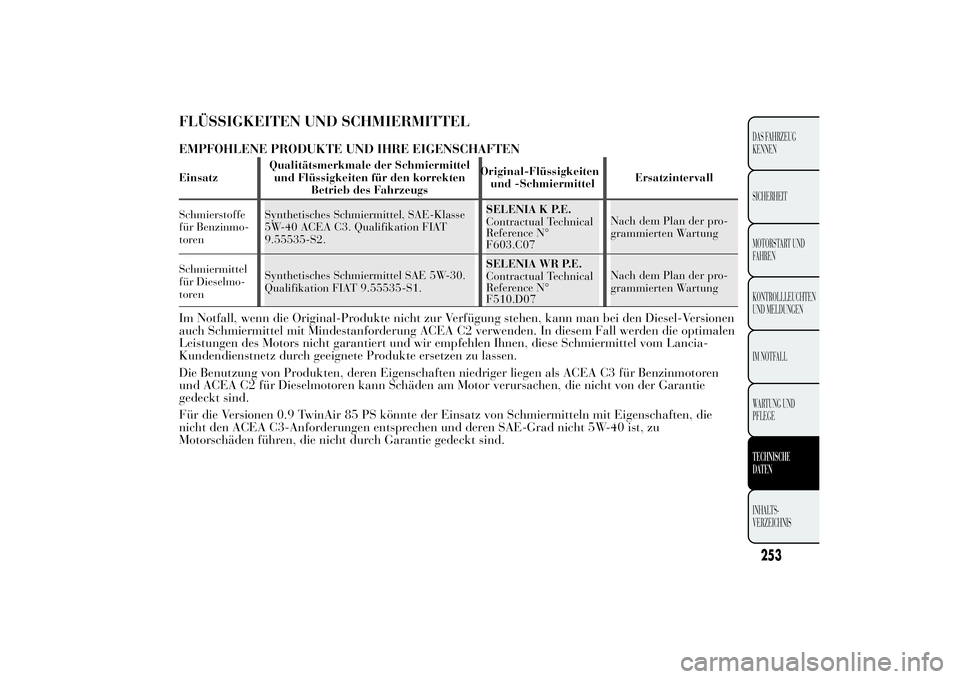

FLÜSSIGKEITEN UND SCHMIERMITTELEMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTENEinsatzQualitätsmerkmale der Schmiermittel
und Flüssigkeiten für den korrekten
Betrieb des FahrzeugsOriginal-Flüssigkeiten
und -SchmiermittelErsatzintervall
Schmierstoffe
für Benzinmo-
torenSynthetisches Schmiermittel, SAE-Klasse
5W-40 ACEA C3. Qualifikation FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N°
F603.C07Nach dem Plan der pro-
grammierten Wartung
Schmiermittel
für Dieselmo-
torenSynthetisches Schmiermittel SAE 5W-30.
Qualifikation FIAT 9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N°
F510.D07Nach dem Plan der pro-
grammierten WartungIm Notfall, wenn die Original-Produkte nicht zur Verfügung stehen, kann man bei den Diesel-Versionen
auch Schmiermittel mit Mindestanforderung ACEA C2 verwenden. In diesem Fall werden die optimalen
Leistungen des Motors nicht garantiert und wir empfehlen Ihnen, diese Schmiermittel vom Lancia-
Kundendienstnetz durch geeignete Produkte ersetzen zu lassen.
Die Benutzung von Produkten, deren Eigenschaften niedriger liegen als ACEA C3 für Benzinmotoren
und ACEA C2 für Dieselmotoren kann Schäden am Motor verursachen, die nicht von der Garantie
gedeckt sind.
Für die Versionen 0.9 TwinAir 85 PS könnte der Einsatz von Schmiermitteln mit Eigenschaften, die
nicht den ACEA C3-Anforderungen entsprechen und deren SAE-Grad nicht 5W-40 ist, zu
Motorschäden führen, die nicht durch Garantie gedeckt sind.
253DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

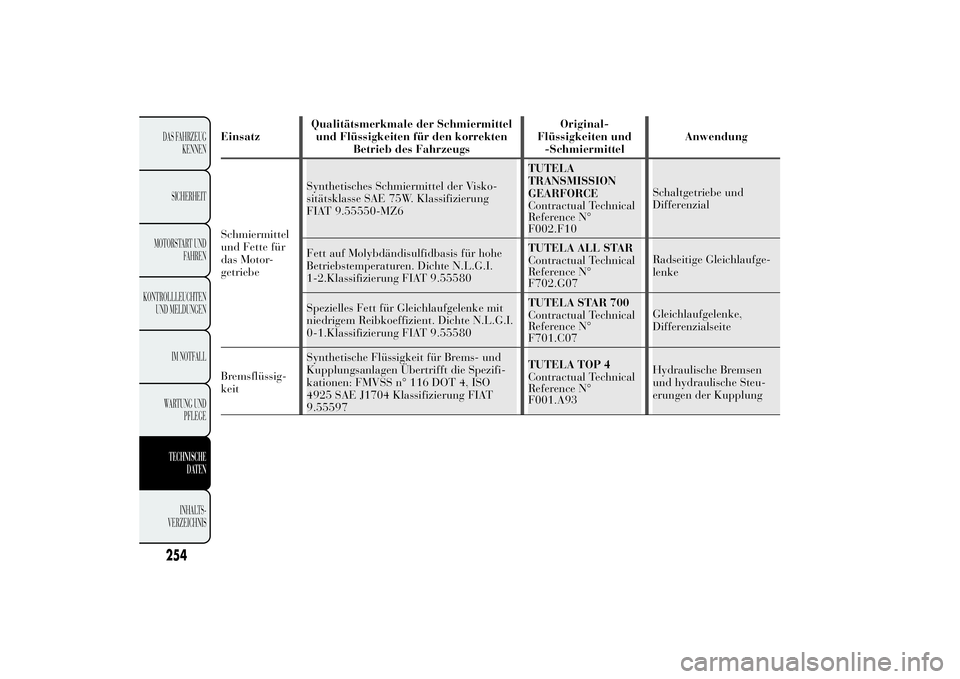

EinsatzQualitätsmerkmale der Schmiermittel
und Flüssigkeiten für den korrekten
Betrieb des FahrzeugsOriginal-
Flüssigkeiten und
-SchmiermittelAnwendung
Schmiermittel
und Fette für
das Motor-
getriebeSynthetisches Schmiermittel der Visko-
sitätsklasse SAE 75W. Klassifizierung
FIAT 9.55550-MZ6TUTELA
Contractual Technical
Reference N°
F002.F10Schaltgetriebe und
enzial
Fett auf Molybdändisulfidbasis für hohe
Betriebstemperaturen. Dichte N.L.G.I.
1-2.Klassifizierung FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Radseitige Gleichlaufge-
lenke
Spezielles Fett für Gleichlaufgelenke mit
niedrigem Reibkoeffizient. Dichte N.L.G.I.
0-1.Klassifizierung FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Gleichlaufgelenke,
Bremsflüssig-
keitSynthetische Flüssigkeit für Brems- und
Kupplungsanlagen Übertrifft die Spezifi-
kationen: FMVSS n° 116 DOT 4, ISO
4925 SAE J1704 Klassifizierung FIAT
9.55597TUTELA TOP 4
Contractual Technical
Reference N°
F001.A93Hydraulische Bremsen
und hydraulische Steu-
erungen der Kupplung
254DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Differ GEARFORCE TRANSMISSION
Differenzialseite

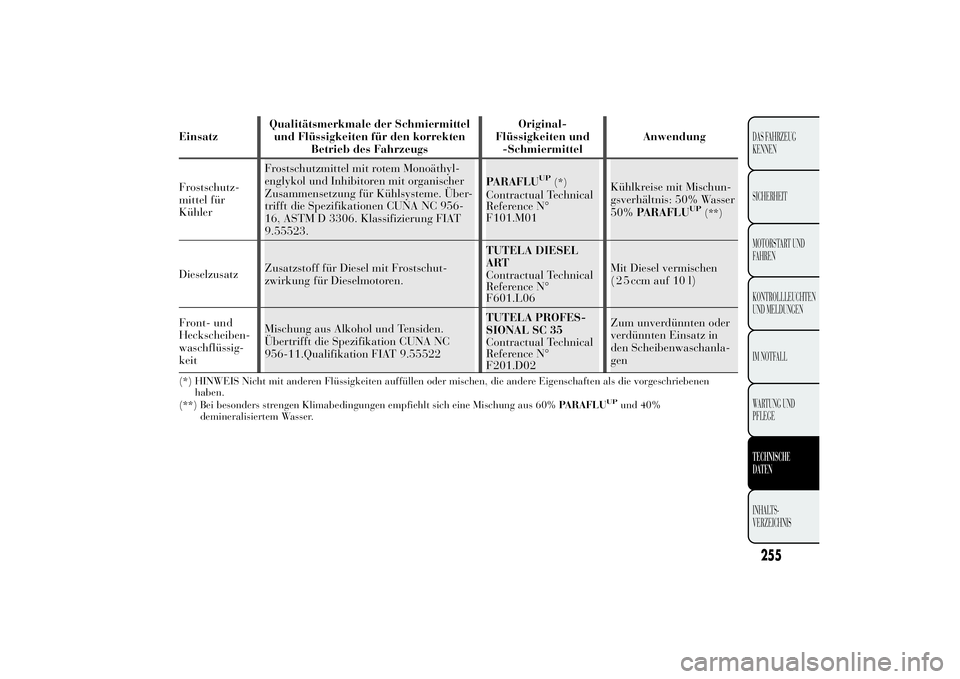

EinsatzQualitätsmerkmale der Schmiermittel
und Flüssigkeiten für den korrekten
Betrieb des FahrzeugsOriginal-
Flüssigkeiten und
-SchmiermittelAnwendung
Frostschutz-
mittel für
KühlerFrostschutzmittel mit rotem Monoäthyl-
englykol und Inhibitoren mit organischer
Zusammensetzung für Kühlsysteme. Über-
trifft die Spezifikationen CUNA NC 956-
16, ASTM D 3306. Klassifizierung FIAT
9.55523.PARAFLU
UP
(*)
Contractual Technical
Reference N°
F101.M01Kühlkreise mit Mischun-
gsverhältnis: 50% Wasser
50%PARAFLU
UP
(**)
DieselzusatzZusatzstoff für Diesel mit Frostschut-
zwirkung für Dieselmotoren.TUTELA DIESEL
ART
Contractual Technical
Reference N°
F601.L06Mit Diesel vermischen
Front- und
Heckscheiben-
waschflüssig-
keitMischung aus Alkohol und Tensiden.
Übertrifft die Spezifikation CUNA NC
956-11.Qualifikation FIAT 9.55522TUTELA PROFES-
SIONAL SC 35
Contractual Technical
Reference N°
F201.D02Zum unverdünnten oder
verdünnten Einsatz in
den Scheibenwaschanla-
gen(*) HINWEIS Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die vorgeschriebenen
haben.
(**) Bei besonders strengen Klimabedingungen empfiehlt sich eine Mischung aus 60%PARAFLU
UP
und 40%
demineralisiertem Wasser.
255DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
( 2 5 ccm auf 10 l)

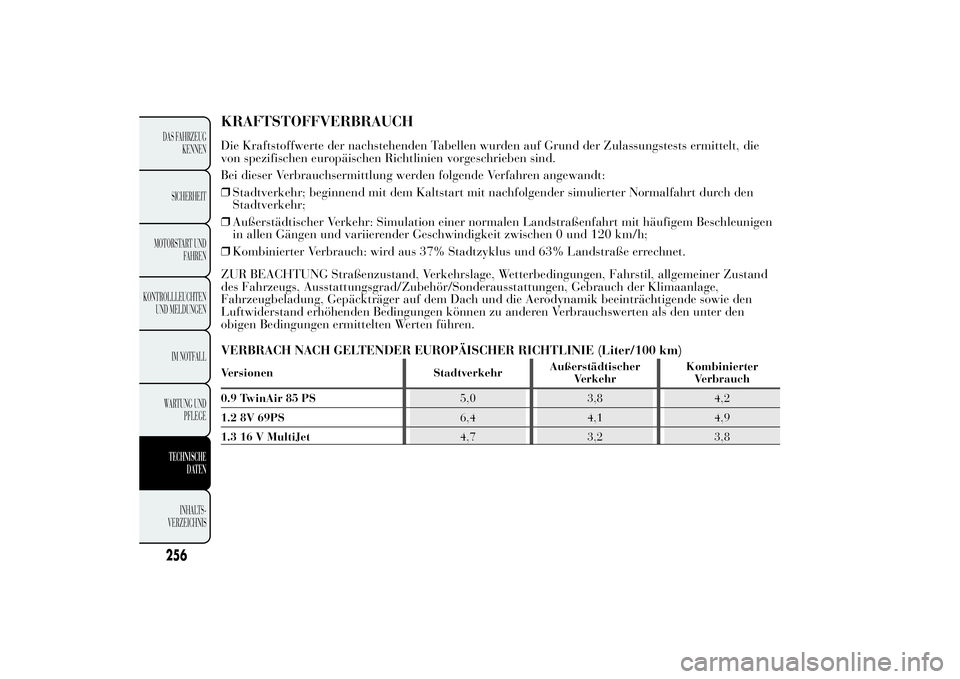

KRAFTSTOFFVERBRAUCHDie Kraftstoffwerte der nachstehenden Tabellen wurden auf Grund der Zulassungstests ermittelt, die von spezifischen europäischen Richtlinien vorgeschrieben sind. Bei dieser Verbrauchsermittlung werden folgende Verfahren angewandt:❒
Stadtverkehr; beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr;
❒
Außerstädtischer Verkehr: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und variierender Geschwindigkeit zwischen 0 und 120 km/h;
❒
Kombinierter Verbrauch: wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs, Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage,Fahrzeugbeladung, Gepäckträger auf dem Dach und die Aerodynamik beeinträchtigende sowie denLuftwiderstand erhöhenden Bedingungen können zu anderen Verbrauchswerten als den unter denobigen Bedingungen ermittelten Werten führen. VERBRACH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)Versionen Stadtverkehr
Außerstädtischer
Verkehr
Kombinierter Verbrauch
0.9 TwinAir 85 PS
5,0
,
4,
1.2 8V 69PS 1.3 16 V MultiJet
4,7 3,2 3,8
256DAS FAHRZEUG
KENNEN SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATENINHALTS-
VERZEICHNIS
6,4 4,1 4,9
38
2

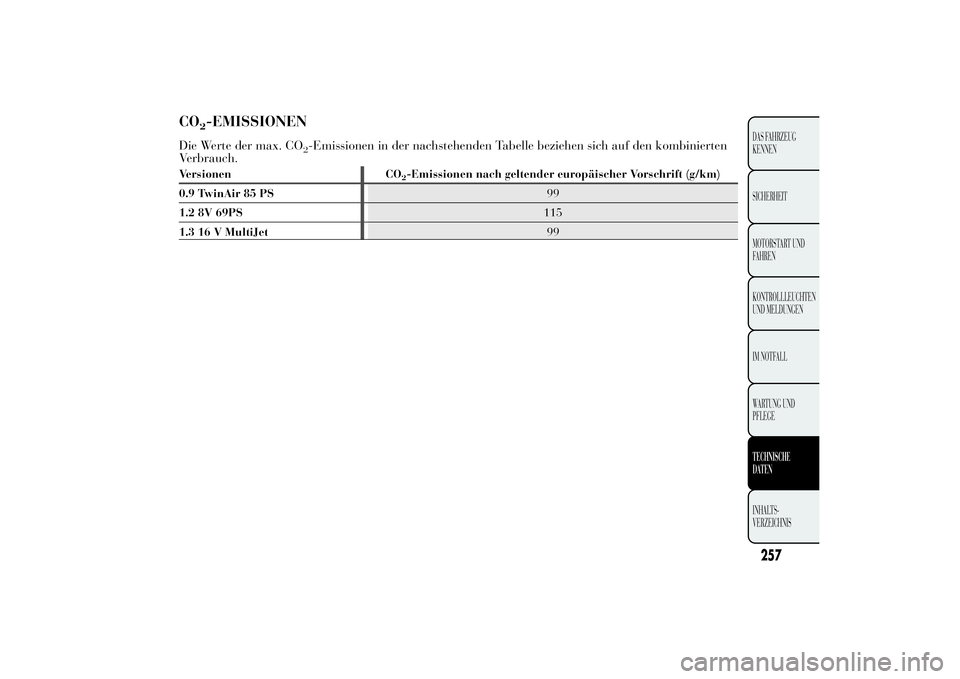

CO
2-EMISSIONEN
Die Werte der max. CO
2-Emissionen in der nachstehenden Tabelle beziehen sich auf den kombinierten
Verbrauch.
Versionen CO
2-Emissionen nach geltender europäischer Vorschrift (g/km)
0.9 TwinAir 85 PS99
1.2 8V 69PS115
1.3 16 V MultiJet99
257DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

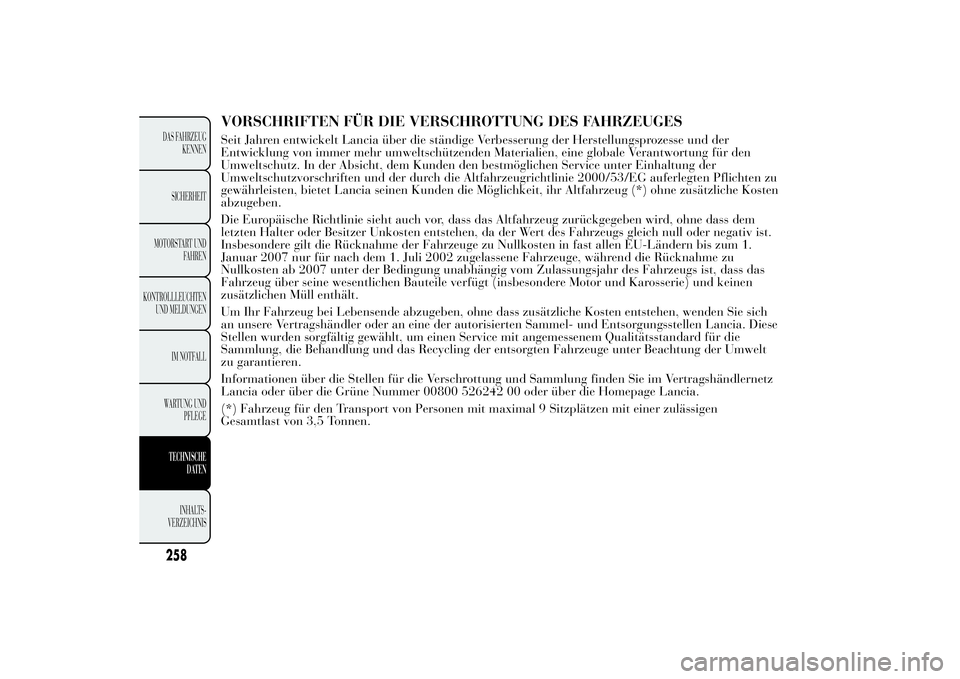

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGESSeit Jahren entwickelt Lancia über die ständige Verbesserung der Herstellungsprozesse und der
Entwicklung von immer mehr umweltschützenden Materialien, eine globale Verantwortung für den
Umweltschutz. In der Absicht, dem Kunden den bestmöglichen Service unter Einhaltung der
Umweltschutzvorschriften und der durch die Altfahrzeugrichtlinie 2000/53/EG auferlegten Pflichten zu
gewährleisten, bietet Lancia seinen Kunden die Möglichkeit, ihr Altfahrzeug (*) ohne zusätzliche Kosten
abzugeben.
Die Europäische Richtlinie sieht auch vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem
letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs gleich null oder negativ ist.
Insbesondere gilt die Rücknahme der Fahrzeuge zu Nullkosten in fast allen EU-Ländern bis zum 1.
Januar 2007 nur für nach dem 1. Juli 2002 zugelassene Fahrzeuge, während die Rücknahme zu
Nullkosten ab 2007 unter der Bedingung unabhängig vom Zulassungsjahr des Fahrzeugs ist, dass das
Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere Motor und Karosserie) und keinen
zusätzlichen Müll enthält.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich
an unsere Vertragshändler oder an eine der autorisierten Sammel- und Entsorgungsstellen Lancia. Diese
Stellen wurden sorgfältig gewählt, um einen Service mit angemessenem Qualitätsstandard für die
Sammlung, die Behandlung und das Recycling der entsorgten Fahrzeuge unter Beachtung der Umwelt
zu garantieren.
Informationen über die Stellen für die Verschrottung und Sammlung finden Sie im Vertragshändlernetz
Lancia oder über die Grüne Nummer 00800 526242 00 oder über die Homepage Lancia.
(*) Fahrzeug für den Transport von Personen mit maximal 9 Sitzplätzen mit einer zulässigen
Gesamtlast von 3,5 Tonnen.
