CADENAS PARA LA NIEVEEl uso de cadenas para la nieve está sujeto a las
normas vigentes de cada país.
Las cadenas para la nieve se deben colocar sólo en
los neumáticos de las ruedas delanteras (ruedas
motrices).
Comprobar la tensión de las cadenas para la nieve
después de haber recorrido unas decenas de
metros.
ADVERTENCIA No se pueden montar cadenas
para la nieve en la rueda de repuesto (para
versiones/países donde esté previsto). Si se pincha
un neumático delantero, colocar la rueda de
repuesto en el lugar de una rueda trasera y la
rueda trasera en el eje delantero. De este modo,
teniendo dos ruedas delanteras de dimensiones
normales, se pueden montar las cadenas.
Con las cadenas montadas, mantener
una velocidad moderada; no superar
los 50 km/h, evitar los baches, no subir
bordillos o aceras ni recorrer trayectos largos
en carreteras sin nieve para no dañar el
vehículo ni el firme de la carretera.
INACTIVIDAD DEL VEHÍCULO
DURANTE UN PERIODO
PROLONGADOSi no se va a utilizar el vehículo durante más de
un mes, seguir estas medidas de precaución:
❒estacionar el vehículo en un lugar cubierto, seco
y, si es posible, aireado y abrir un poco las
ventanillas;
❒engranar una marcha y comprobar que el freno
de estacionamiento no está accionado;
❒desconectar el borne del polo de la batería (para
versiones dotadas de sistema Start&Stop ver lo
descrito en el apartado “Sistema Start&Stop” en
el capítulo “Conocimiento del vehículo”); Si no
se desconecta la batería de la instalación
eléctrica, comprobar el estado de carga cada
treinta días;
❒limpiar y proteger las partes pintadas aplicando
ceras protectoras;
❒limpiar y proteger las partes metálicas brillantes
con productos específicos que se encuentran en
el mercado;
149CONOCIMIENTO
DEL COCHE
SEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓNINDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

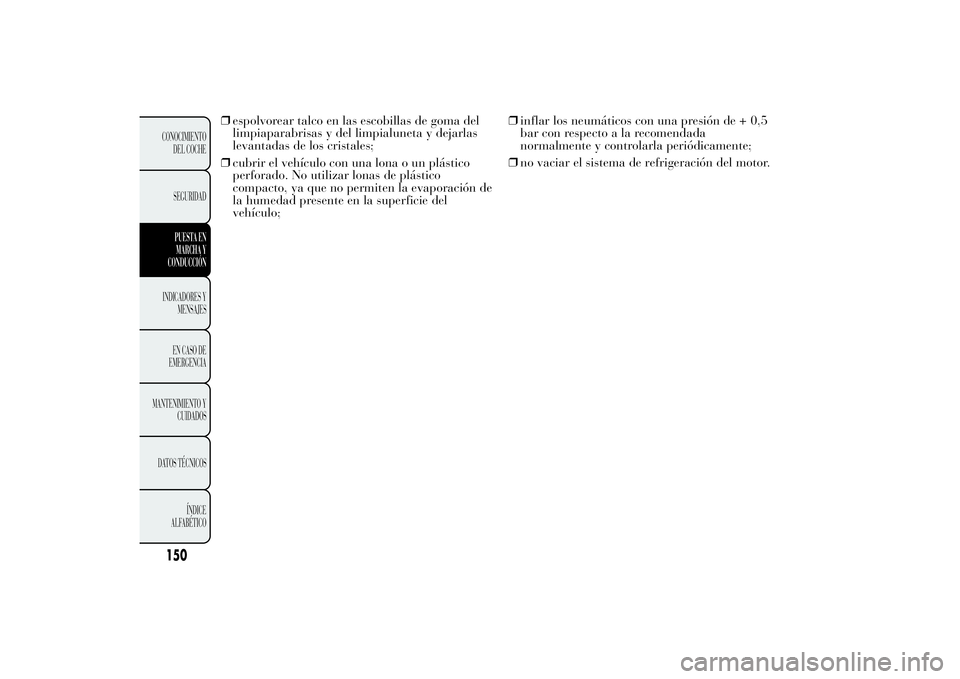

❒espolvorear talco en las escobillas de goma del
limpiaparabrisas y del limpialuneta y dejarlas
levantadas de los cristales;
❒cubrir el vehículo con una lona o un plástico
perforado. No utilizar lonas de plástico
compacto, ya que no permiten la evaporación de
la humedad presente en la superficie del
vehículo;❒inflar los neumáticos con una presión de + 0,5
bar con respecto a la recomendada
normalmente y controlarla periódicamente;
❒no vaciar el sistema de refrigeración del motor.
150CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

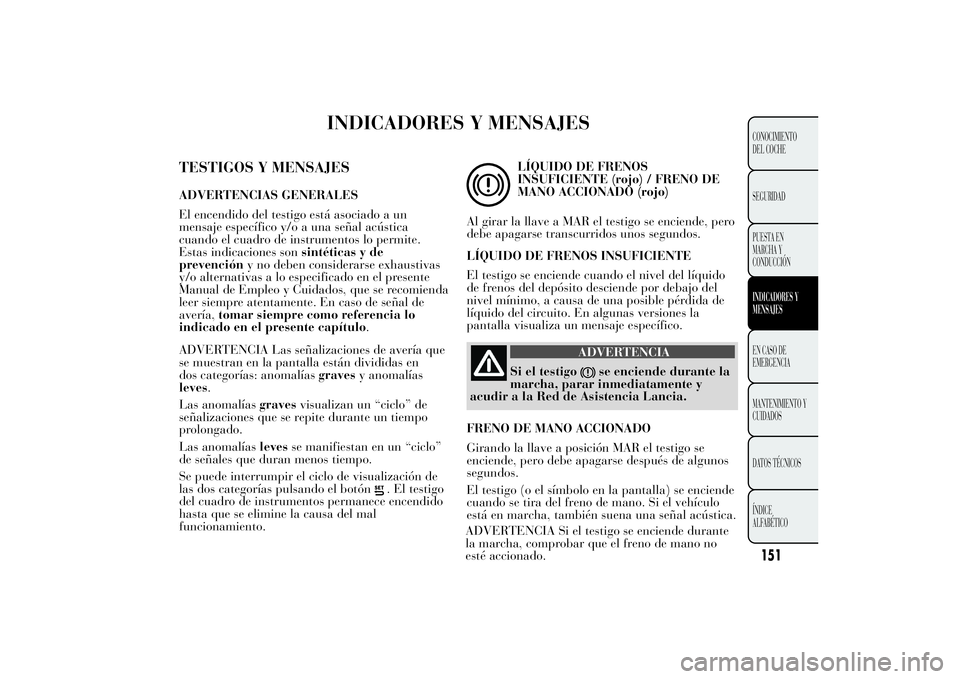

INDICADORES Y MENSAJES
TESTIGOS Y MENSAJESADVERTENCIAS GENERALES
El encendido del testigo está asociado a un
mensaje específico y/o a una señal acústica
cuando el cuadro de instrumentos lo permite.
Estas indicaciones sonsintéticas y de
prevencióny no deben considerarse exhaustivas
y/o alternativas a lo especificado en el presente
Manual de Empleo y Cuidados, que se recomienda
leer siempre atentamente. En caso de señal de
avería,tomar siempre como referencia lo
indicado en el presente capítulo.
ADVERTENCIA Las señalizaciones de avería que
se muestran en la pantalla están divididas en
dos categorías: anomalíasgravesy anomalías
leves.
Las anomalíasgravesvisualizan un “ciclo” de
señalizaciones que se repite durante un tiempo
prolongado.
Las anomalíaslevesse manifiestan en un “ciclo”
de señales que duran menos tiempo.
Se puede interrumpir el ciclo de visualización de
las dos categorías pulsando el botón
. El testigo
del cuadro de instrumentos permanece encendido
hasta que se elimine la causa del mal
funcionamiento.
LÍQUIDO DE FRENOS
INSUFICIENTE (rojo) / FRENO DE
MANO ACCIONADO (rojo)
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
LÍQUIDO DE FRENOS INSUFICIENTE
El testigo se enciende cuando el nivel del líquido
de frenos del depósito desciende por debajo del
nivel mínimo, a causa de una posible pérdida de
líquido del circuito. En algunas versiones la
pantalla visualiza un mensaje específico.
ADVERTENCIA
Si el testigo
se enciende durante la
marcha, parar inmediatamente y
acudir a la Red de Asistencia Lancia.
FRENO DE MANO ACCIONADO
Girando la llave a posición MAR el testigo se
enciende, pero debe apagarse después de algunos
segundos.
El testigo (o el símbolo en la pantalla) se enciende
cuando se tira del freno de mano. Si el vehículo
está en marcha, también suena una señal acústica.
151CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO
ADVERTENCIA Si el testigo se enciende durante
la marcha, comprobar que el freno de mano no
esté accionado.

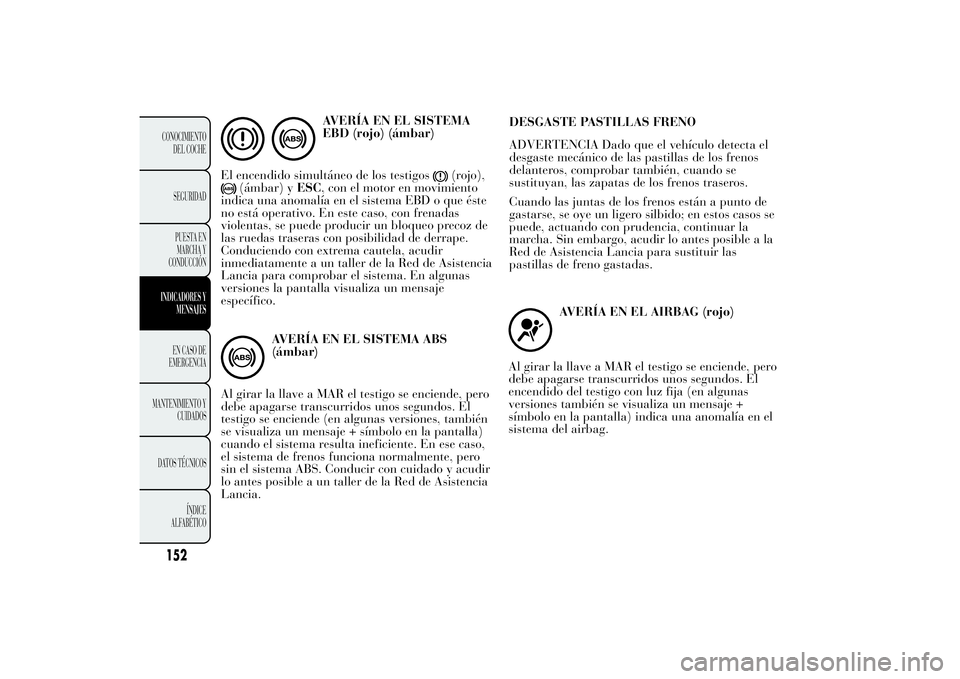

AVERÍA EN EL SISTEMA
EBD (rojo) (ámbar)
El encendido simultáneo de los testigos
(rojo),
(ámbar) yESC, con el motor en movimiento
indica una anomalía en el sistema EBD o que éste
no está operativo. En este caso, con frenadas
violentas, se puede producir un bloqueo precoz de
las ruedas traseras con posibilidad de derrape.
Conduciendo con extrema cautela, acudir
inmediatamente a un taller de la Red de Asistencia
Lancia para comprobar el sistema. En algunas
versiones la pantalla visualiza un mensaje
específico.
AVERÍA EN EL SISTEMA ABS
(ámbar)
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos. El
testigo se enciende (en algunas versiones, también
se visualiza un mensaje + símbolo en la pantalla)
cuando el sistema resulta ineficiente. En ese caso,
el sistema de frenos funciona normalmente, pero
sin el sistema ABS. Conducir con cuidado y acudir
lo antes posible a un taller de la Red de Asistencia
Lancia.
AVERÍA EN EL AIRBAG (rojo)
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos. El
encendido del testigo con luz fija (en algunas
versiones también se visualiza un mensaje +
símbolo en la pantalla) indica una anomalía en el
sistema del airbag.
152CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO
DESGASTE PASTILLAS FRENO
ADVERTENCIA Dado que el vehículo detecta el
desgaste mecánico de las pastillas de los frenos
delanteros, comprobar también, cuando se
sustituyan, las zapatas de los frenos traseros.
Cuando las juntas de los frenos están a punto de
gastarse, se oye un ligero silbido; en estos casos se
puede, actuando con prudencia, continuar la
marcha. Sin embargo, acudir lo antes posible a la
Red de Asistencia Lancia para sustituir las
pastillas de freno gastadas.

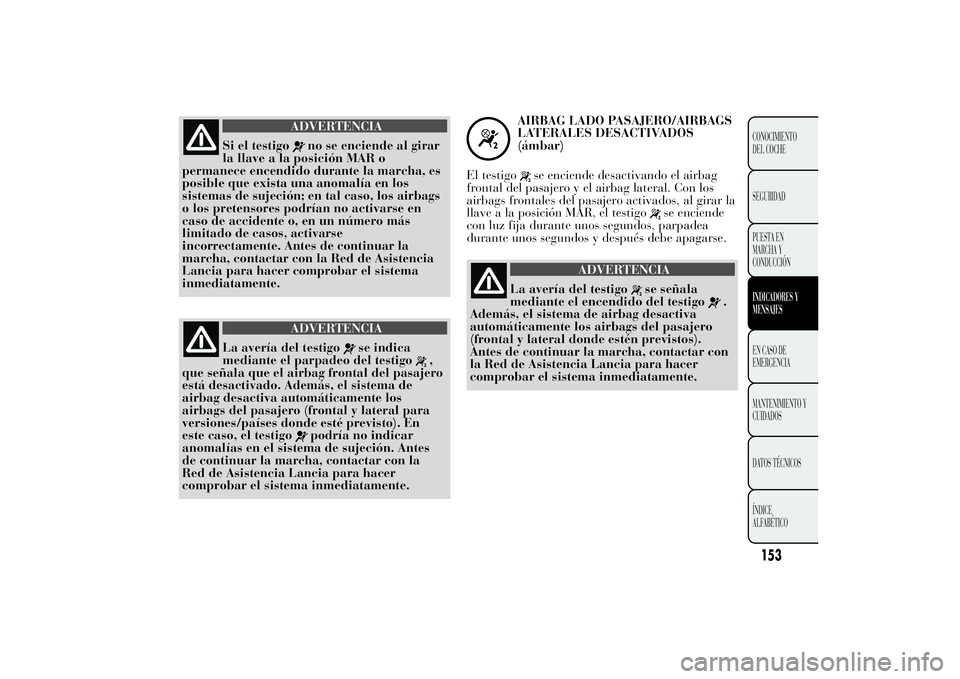

ADVERTENCIA
Si el testigo
no se enciende al girar
la llave a la posición MAR o
permanece encendido durante la marcha, es
posible que exista una anomalía en los
sistemas de sujeción; en tal caso, los airbags
o los pretensores podrían no activarse en
caso de accidente o, en un número más
limitado de casos, activarse
incorrectamente. Antes de continuar la
marcha, contactar con la Red de Asistencia
Lancia para hacer comprobar el sistema
inmediatamente.
ADVERTENCIA
La avería del testigo
se indica
mediante el parpadeo del testigo
,
que señala que el airbag frontal del pasajero
está desactivado. Además, el sistema de
airbag desactiva automáticamente los
airbags del pasajero (frontal y lateral para
versiones/países donde esté previsto). En
este caso, el testigo
podría no indicar
anomalías en el sistema de sujeción. Antes
de continuar la marcha, contactar con la
Red de Asistencia Lancia para hacer
comprobar el sistema inmediatamente.
AIRBAG LADO PASAJERO/AIRBAGS
LATERALES DESACTIVADOS
(ámbar)
El testigo
se enciende desactivando el airbag
frontal del pasajero y el airbag lateral. Con los
airbags frontales del pasajero activados, al girar la
llave a la posición MAR, el testigo
se enciende
con luz fija durante unos segundos, parpadea
durante unos segundos y después debe apagarse.
ADVERTENCIA
La avería del testigo
se señala
mediante el encendido del testigo
.
Además, el sistema de airbag desactiva
automáticamente los airbags del pasajero
(frontal y lateral donde estén previstos).
Antes de continuar la marcha, contactar con
la Red de Asistencia Lancia para hacer
comprobar el sistema inmediatamente.
153CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO

CINTURONES DE SEGURIDAD
DESABROCHADOS (rojo)
(para versiones/mercados donde esté previsto)
El testigo se enciende con luz fija si el vehículo
está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero (cuando el
pasajero está presente) está desabrochado. El
testigo se encenderá con luz intermitente junto con
una señal acústica (avisador) cuando, con el
vehículo en marcha, los cinturones de los asientos
delanteros no estén correctamente abrochados.
Para desactivar permanentemente el avisador
acústico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) acudir a la Red de Asistencia Lancia.
Se puede volver a activar el sistema mediante
el menú de configuración (ver lo indicado en el
capítulo "Conocimiento del vehículo").CARGA INSUFICIENTE DE LA
BATERÍA (rojo)
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR el indicador se
enciende, pero debe apagarse en cuanto el motor
arranque (con el motor al ralentí, se admite un
breve retraso en el apagado).
Si el testigo (o en algunas versiones se visualiza el
mensaje + símbolo en la pantalla) permanece
encendido con luz fija o intermitente, acudir a la
Red de Asistencia Lancia.
ENCENDIDO FIJO: PRESIÓN
INSUFICIENTE DEL ACEITE MOTOR
(rojo)
ENCENDIDO INTERMITENTE: ACEITE
MOTOR DEGRADADO
(sólo versiones Diesel con DPF - rojo)
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse en cuanto se
arranque el motor.
1. Presión insuficiente del aceite motor
El testigo se enciende con modalidad fija (para
versiones/países donde esté previsto) junto con el
mensaje que aparece en la pantalla cuando el
sistema detecta que la presión del aceite motor es
insuficiente.
ADVERTENCIA
Si el testigo
se enciende durante
la marcha (en algunas
versiones,también se visualiza un mensaje
en la pantalla) detener inmediatamente
el motor y acudir a la Red de Asistencia
Lancia.
154CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO

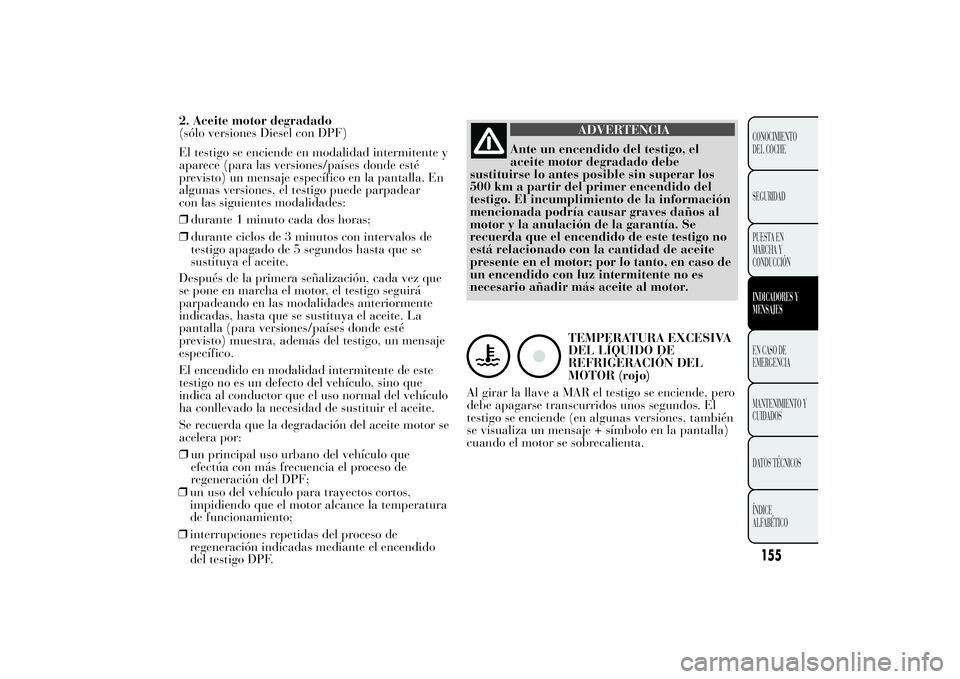

2. Aceite motor degradado
(sólo versiones Diesel con DPF)
El testigo se enciende en modalidad intermitente y
aparece (para las versiones/países donde esté
previsto) un mensaje específico en la pantalla. En
algunas versiones, el testigo puede parpadear
con las siguientes modalidades:
❒durante 1 minuto cada dos horas;
❒durante ciclos de 3 minutos con intervalos de
testigo apagado de 5 segundos hasta que se
sustituya el aceite.
Después de la primera señalización, cada vez que
se pone en marcha el motor, el testigo seguirá
parpadeando en las modalidades anteriormente
indicadas, hasta que se sustituya el aceite. La
pantalla (para versiones/países donde esté
previsto) muestra, además del testigo, un mensaje
específico.
El encendido en modalidad intermitente de este
testigo no es un defecto del vehículo, sino que
indica al conductor que el uso normal del vehículo
ha conllevado la necesidad de sustituir el aceite.
Se recuerda que la degradación del aceite motor se
acelera por:
❒un principal uso urbano del vehículo que
efectúa con más frecuencia el proceso de
regeneración del DPF;
❒un uso del vehículo para trayectos cortos,
impidiendo que el motor alcance la temperatura
de funcionamiento;
❒interrupciones repetidas del proceso de
regeneración indicadas mediante el encendido
del testigo DPF.
ADVERTENCIA
Ante un encendido del testigo, el
aceite motor degradado
debe
sustituirse lo antes posible sin superar los
500 km a partir del primer encendido del
testigo. El incumplimiento de la información
mencionada podría causar graves daños al
motor y la anulación de la garantía. Se
recuerda que el encendido de este testigo no
está relacionado con la cantidad de aceite
presente en el motor; por lo tanto, en caso de
un encendido con luz intermitente no es
necesario añadir más aceite al motor.
TEMPERATURA EXCESIVA
DEL LÍQUIDO DE
REFRIGERACIÓN DEL
MOTOR (rojo)
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos. El
testigo se enciende (en algunas versiones, también
se visualiza un mensaje + símbolo en la pantalla)
cuando el motor se sobrecalienta.
155CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO

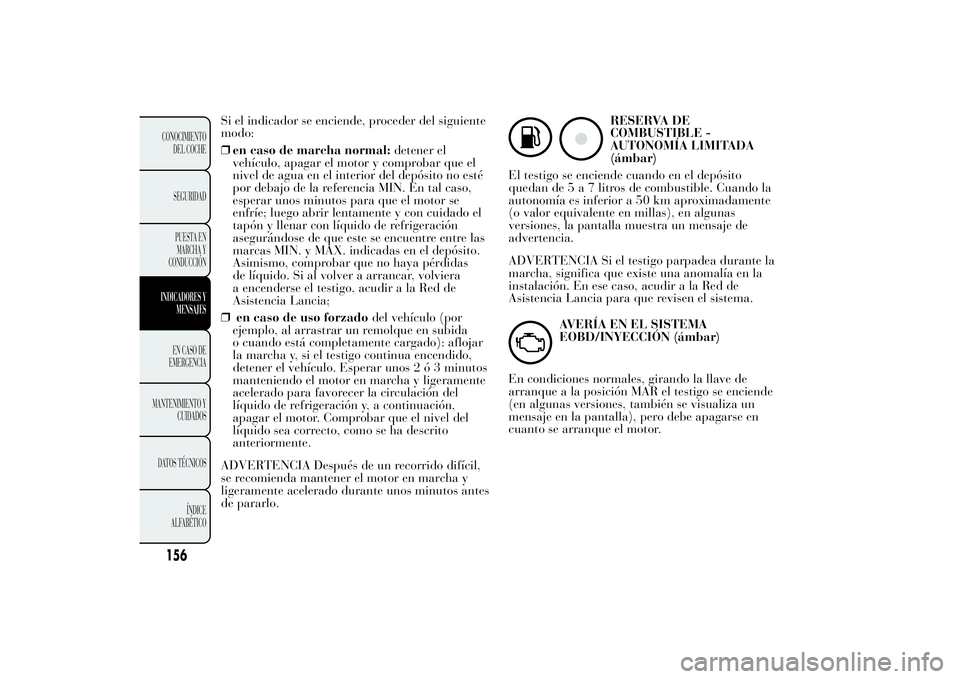

Si el indicador se enciende, proceder del siguiente
modo:
❒en caso de marcha normal:detener el
vehículo, apagar el motor y comprobar que el
nivel de agua en el interior del depósito no esté
por debajo de la referencia MIN. En tal caso,
esperar unos minutos para que el motor se
enfríe; luego abrir lentamente y con cuidado el
tapón y llenar con líquido de refrigeración
asegurándose de que este se encuentre entre las
marcas MIN. y MAX. indicadas en el depósito.
Asimismo, comprobar que no haya pérdidas
de líquido. Si al volver a arrancar, volviera
a encenderse el testigo, acudir a la Red de
Asistencia Lancia;
❒en caso de uso forzadodel vehículo (por
ejemplo, al arrastrar un remolque en subida
o cuando está completamente cargado): aflojar
la marcha y, si el testigo continua encendido,
detener el vehículo. Esperar unos2ó3minutos
manteniendo el motor en marcha y ligeramente
acelerado para favorecer la circulación del
líquido de refrigeración y, a continuación,
apagar el motor. Comprobar que el nivel del
líquido sea correcto, como se ha descrito
anteriormente.
ADVERTENCIA Después de un recorrido difícil,
se recomienda mantener el motor en marcha y
ligeramente acelerado durante unos minutos antes
de pararlo.
RESERVA DE
COMBUSTIBLE -
AUTONOMÍA LIMITADA
(ámbar)
El testigo se enciende cuando en el depósito
quedan de5a7litros de combustible. Cuando la
autonomía es inferior a 50 km aproximadamente
(o valor equivalente en millas), en algunas
versiones, la pantalla muestra un mensaje de
advertencia.
ADVERTENCIA Si el testigo parpadea durante la
marcha, significa que existe una anomalía en la
instalación. En ese caso, acudir a la Red de
Asistencia Lancia para que revisen el sistema.
AVERÍA EN EL SISTEMA
EOBD/INYECCIÓN (ámbar)
En condiciones normales, girando la llave de
arranque a la posición MAR el testigo se enciende
(en algunas versiones, también se visualiza un
mensaje en la pantalla), pero debe apagarse en
cuanto se arranque el motor.
156CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO

Si el testigo permanece encendido o se enciende durante la marcha, indica un funcionamientoincorrecto del sistema de inyección;concretamente, el testigo que se enciende con luzfija indica un funcionamiento incorrecto delsistema de alimentación/encendido que podríaprovocar emisiones elevadas en el escape, unaposible pérdida de prestaciones, una malaconducción y consumos elevados. En estas condiciones, se puede continuar la marcha, pero evitando exigirle al motor grandesesfuerzos o altas velocidades. El uso prolongadodel vehículo con el testigo encendido con luzfija puede causar daños, acudir lo antes posible ala Red de Asistencia Lancia. El testigo se apaga si el funcionamiento anómalo desaparece; de todos modos, el sistema memorizala indicación. NOTA (válida sólo para motores de gasolina) El testigo encendido en modalidad intermitente indica que el catalizador podría estar dañado. En este caso, soltar el pedal del acelerador disminuyendo el régimen del motor hasta que eltestigo deje de parpadear; continuar la marchaa velocidad moderada, tratando de evitar unaconducción que pueda provocar parpadeosposteriores y acudir lo antes posible a la Red deAsistencia Lancia.
Si, al girar la llave de contacto a laposición MAR, el testigo
no se
enciende o si, durante la marcha, se
enciende con luz fija o intermitente (enalgunas versiones también se visualiza unmensaje + símbolo en la pantalla), acudir loantes posible a un taller de la Red deAsistencia Lancia. El funcionamiento deltestigo
se puede comprobar mediante los
aparatos específicos de los agentes de controlde tráfico. Respetar las normas vigentes delpaís en el que se circula.
SISTEMA ESC (ámbar)
(para versiones/países donde esté previsto) Girando la llave a la posición MAR el testigo se enciende, pero debe apagarse unos segundosdespués. Si el testigo no se apaga o permaneceencendido (en algunas versiones también sevisualiza un mensaje + símbolo en la pantalla)durante la marcha acudir a la Red de AsistenciaLancia. Si el testigo parpadea durante la marchaindicaqueelsistemaES
haactuado.
157CONOCIMIENTODEL COCHE SEGURIDAD PUESTA EN MARCHA YCONDUCCIÓNINDICADORES YMENSAJESEN CASO DEEMERGENCIA MANTENIMIENTO
Y
CUIDADOS DATOS
TÉCNICOS
ÍNDICE ALFABÉTICO
Avería Hill Holder El testigo se enciende, en algunas versiones también se visualiza el símbolo
y un mensaje en
la pantalla, en caso de anomalía en el sistemaHill Holder. En ese caso, acudir a la Red deAsistencia Lancia.

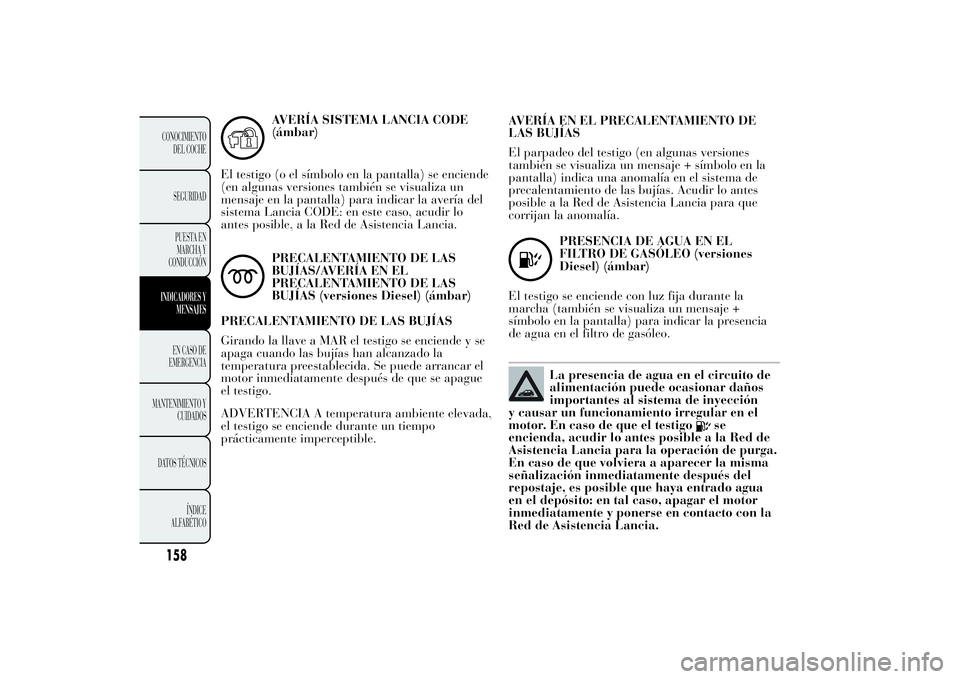

C

AVERÍA SISTEMA LANCIA CODE
(ámbar)
El testigo (o el símbolo en la pantalla) se enciende
(en algunas versiones también se visualiza un
mensaje en la pantalla) para indicar la avería del
sistema Lancia CODE: en este caso, acudir lo
antes posible, a la Red de Asistencia Lancia.PRECALENTAMIENTO DE LAS
BUJÍAS/AVERÍA EN EL
PRECALENTAMIENTO DE LAS
BUJÍAS (versiones Diesel) (ámbar)
PRECALENTAMIENTO DE LAS BUJÍAS
Girando la llave a MAR el testigo se enciende y se
apaga cuando las bujías han alcanzado la
temperatura preestablecida. Se puede arrancar el
motor inmediatamente después de que se apague
el testigo.
ADVERTENCIA A temperatura ambiente elevada,
el testigo se enciende durante un tiempo
prácticamente imperceptible.AVERÍA EN EL PRECALENTAMIENTO DE
LAS BUJÍAS
El parpadeo del testigo (en algunas versiones
también se visualiza un mensaje + símbolo en la
pantalla) indica una anomalía en el sistema de
precalentamiento de las bujías. Acudir lo antes
posible a la Red de Asistencia Lancia para que
corrijan la anomalía.
PRESENCIA DE AGUA EN EL
FILTRO DE GASÓLEO (versiones
Diesel) (ámbar)
El testigo se enciende con luz fija durante la
marcha (también se visualiza un mensaje +
símbolo en la pantalla) para indicar la presencia
de agua en el filtro de gasóleo.La presencia de agua en el circuito de
alimentación puede ocasionar daños
importantes al sistema de inyección
y causar un funcionamiento irregular en el
motor. En caso de que el testigo
se
encienda, acudir lo antes posible a la Red de
Asistencia Lancia para la operación de purga.
En caso de que volviera a aparecer la misma
señalización inmediatamente después del
repostaje, es posible que haya entrado agua
en el depósito: en tal caso, apagar el motor
inmediatamente y ponerse en contacto con la
Red de Asistencia Lancia.
158CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO
