Lancia Ypsilon 2011 Manual de Empleo y Cuidado (in Spanish)

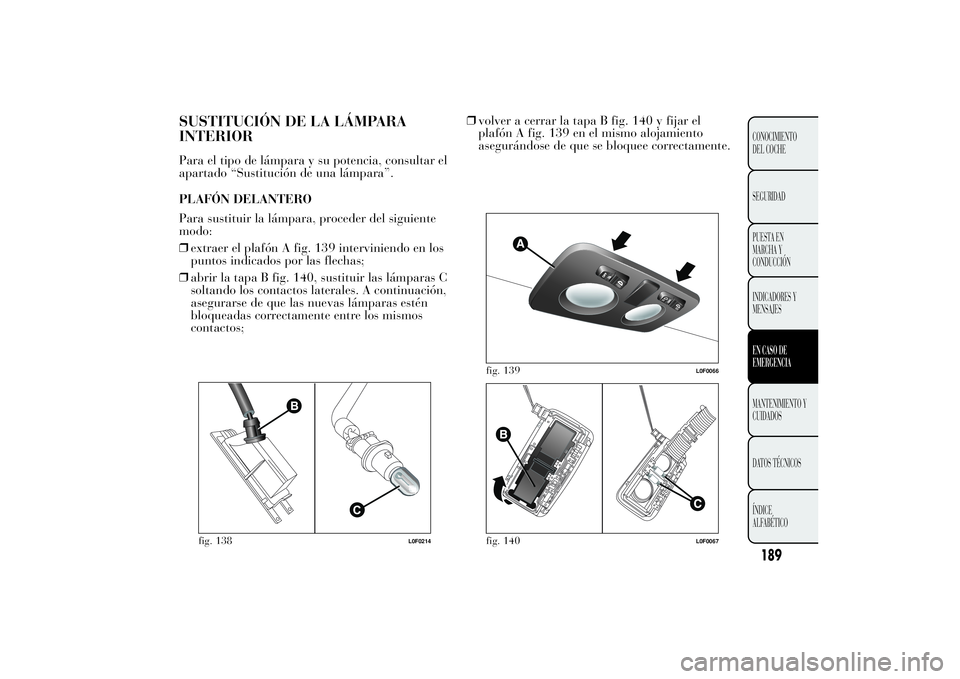

SUSTITUCIÓN DE LA LÁMPARA
INTERIORPara el tipo de lámpara y su potencia, consultar el
apartado “Sustitución de una lámpara”.
PLAFÓN DELANTERO
Para sustituir la lámpara, proceder del siguiente
modo:
❒extraer el plafón A fig. 139 interviniendo en los
puntos indicados por las flechas;
❒abrir la tapa B fig. 140, sustituir las lámparas C
soltando los contactos laterales. A continuación,
asegurarse de que las nuevas lámparas estén
bloqueadas correctamente entre los mismos
contactos;❒volver a cerrar la tapa B fig. 140 y fijar el
plafón A fig. 139 en el mismo alojamiento
asegurándose de que se bloquee correctamente.
fig. 138
L0F0214
fig. 139
L0F0066
fig. 140
L0F0067
189CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

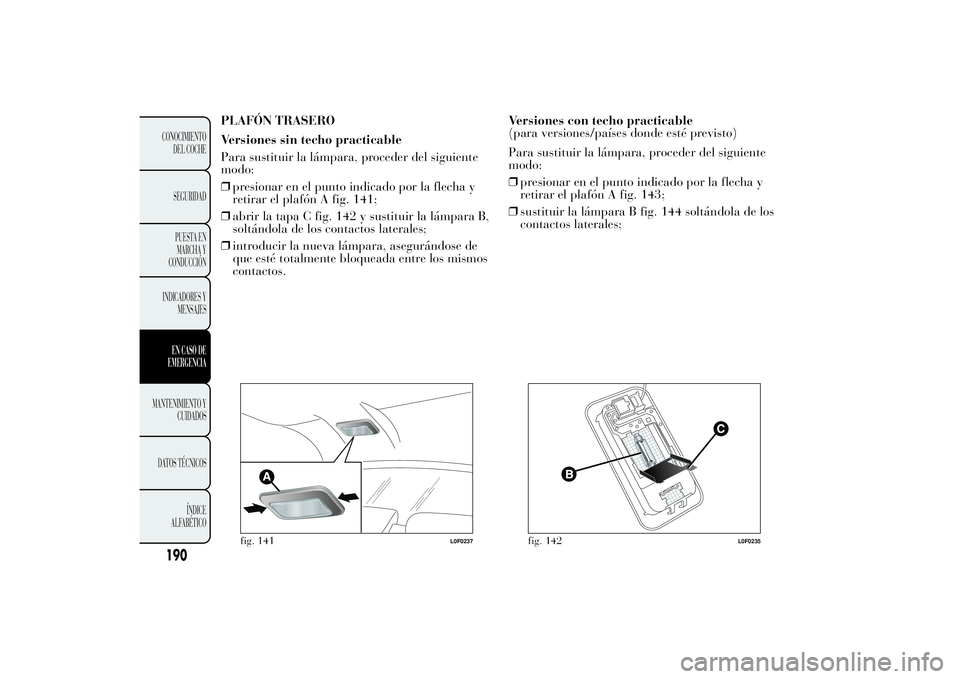

PLAFÓN TRASERO
Versiones sin techo practicable
Para sustituir la lámpara, proceder del siguiente
modo:
❒presionar en el punto indicado por la flecha y
retirar el plafón A fig. 141;
❒abrir la tapa C fig. 142 y sustituir la lámpara B,
soltándola de los contactos laterales;
❒introducir la nueva lámpara, asegurándose de
que esté totalmente bloqueada entre los mismos
contactos.Versiones con techo practicable
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder del siguiente
modo:
❒presionar en el punto indicado por la flecha y
retirar el plafón A fig. 143;
❒sustituir la lámpara B fig. 144 soltándola de los
contactos laterales;
fig. 141
L0F0237
fig. 142
L0F0235
190CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

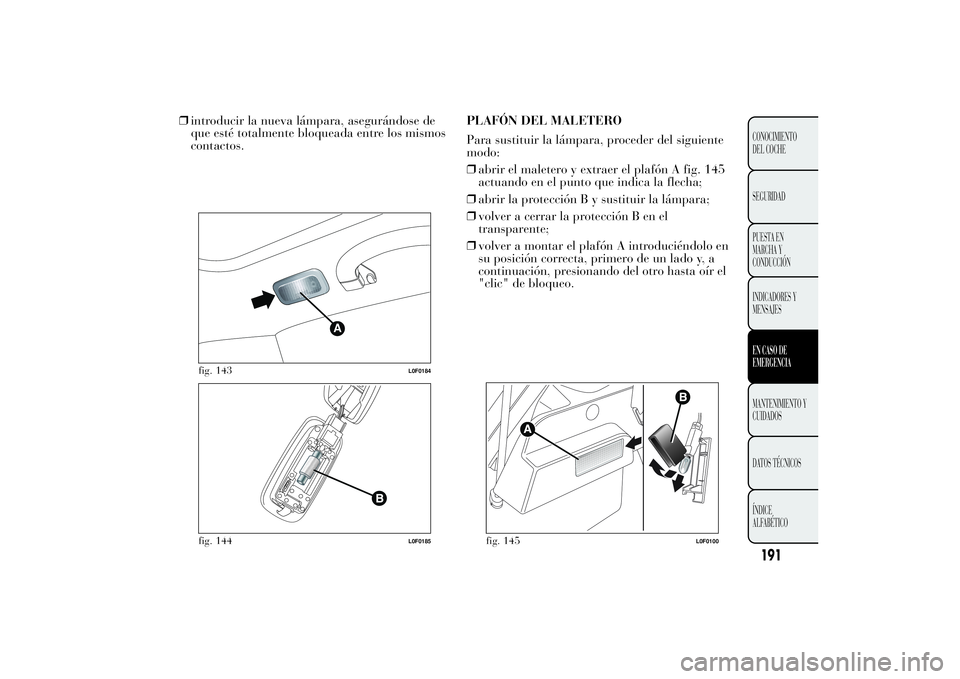

❒introducir la nueva lámpara, asegurándose de
que esté totalmente bloqueada entre los mismos
contactos.PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder del siguiente
modo:
❒abrir el maletero y extraer el plafón A fig. 145
actuando en el punto que indica la flecha;
❒abrir la protección B y sustituir la lámpara;
❒volver a cerrar la protección B en el
transparente;
❒volver a montar el plafón A introduciéndolo en
su posición correcta, primero de un lado y, a
continuación, presionando del otro hasta oír el
"clic" de bloqueo.
A
fig. 143
L0F0184
fig. 144
L0F0185
fig. 145
L0F0100
191CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, proceder del siguiente
modo:
❒abrir la guantera y extraer el plafón A fig. 146;
❒abrir la protección B y sustituir la lámpara;
❒volver a cerrar la protección B en el
transparente;
❒volver a montar el plafón A introduciéndolo en
su posición correcta, primero de un lado y, a
continuación, presionando del otro hasta oír el
"clic" de bloqueo.
SUSTITUCIÓN DE LOS FUSIBLESINFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica
actuando en caso de avería o por causa de una
intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, debe
comprobarse el estado del fusible de protección
correspondiente: el elemento conductor A fig. 147
no debe cortarse. En caso contrario, es necesario
sustituir el fusible fundido por otro del mismo
amperaje (mismo color).
B = fusible en buen estado;
C = fusible con el elemento conductor dañado.
Para sustituir un fusible utilizar la pinza D
enganchada internamente a la tapa del
compartimento de fusibles ubicado en el lado
izquierdo del salpicadero.
fig. 146
L0F0065
fig. 147
L0F0005
192CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

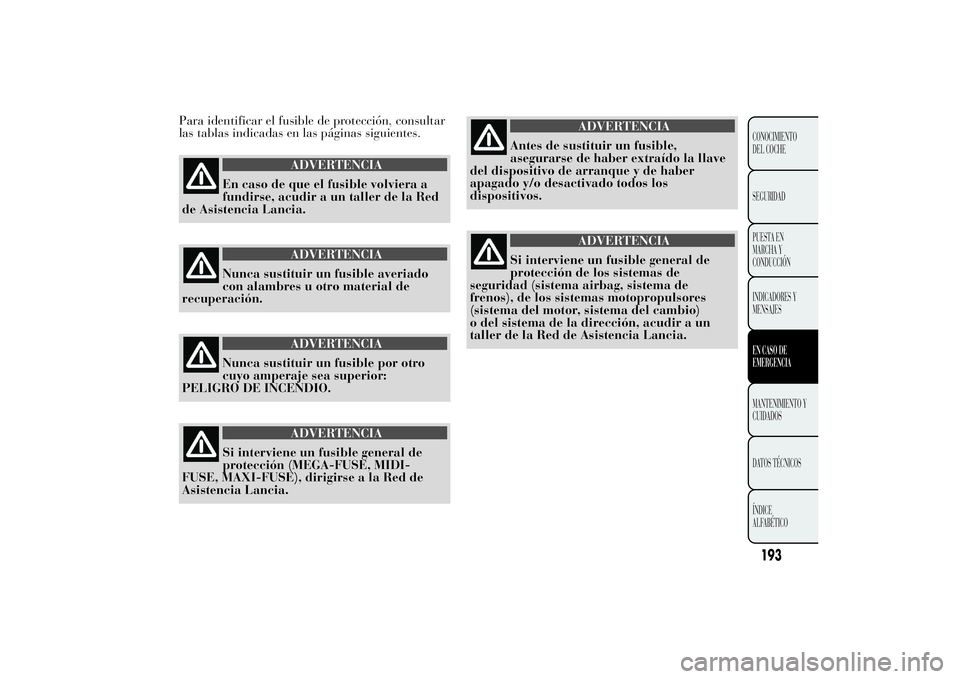

Para identificar el fusible de protección, consultar
las tablas indicadas en las páginas siguientes.
ADVERTENCIA
En caso de que el fusible volviera a
fundirse, acudir a
un taller de la Red
de Asistencia Lancia.
ADVERTENCIA
Nunca sustituir un fusible averiado
con alambres u
otro material de
recuperación.
ADVERTENCIA
Nunca sustituir un fusible por otro
cuyo amperaje sea
superior:
PELIGRO DE INCENDIO.
ADVERTENCIA
Si interviene un fusible general de
protección (MEGA-FUSE, MIDI-
FUSE,
MAXI-FUSE), dirigirse a la Red de
Asistencia Lancia.
ADVERTENCIA
Antes de sustituir un fusible,
asegurarse de haber
extraído la llave
del dispositivo de arranque y de haber
apagado y/o desactivado todos los
dispositivos.
ADVERTENCIA
Si interviene un fusible general de
protección de los
sistemas de
seguridad (sistema airbag, sistema de
frenos), de los sistemas motopropulsores
(sistema del motor, sistema del cambio)
o del sistema de la dirección, acudir a un
taller de la Red de Asistencia Lancia.
193CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

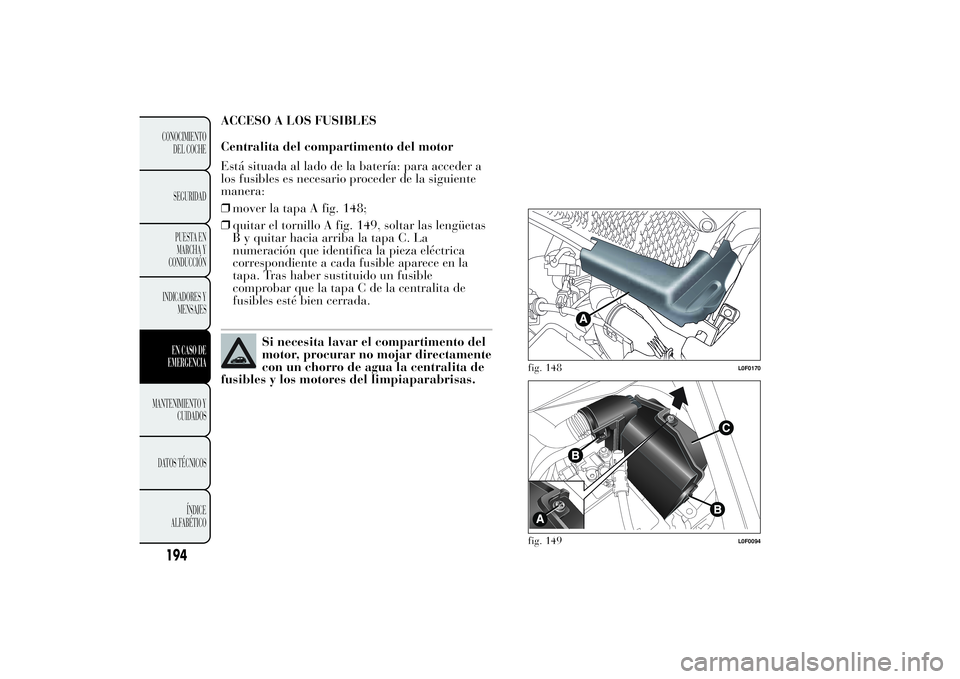

ACCESO A LOS FUSIBLES
Centralita del compartimento del motor
Está situada al lado de la batería: para acceder a
los fusibles es necesario proceder de la siguiente
manera:
❒mover la tapa A fig. 148;
❒quitar el tornillo A fig. 149, soltar las lengüetas
B y quitar hacia arriba la tapa C. La
numeración que identifica la pieza eléctrica
correspondiente a cada fusible aparece en la
tapa. Tras haber sustituido un fusible
comprobar que la tapa C de la centralita de
fusibles esté bien cerrada.
Si necesita lavar el compartimento del
motor, procurar no mojar directamente
con un chorro de agua la centralita de
fusibles y los motores del limpiaparabrisas.
fig. 148
L0F0170
fig. 149
L0F0094
194CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

.

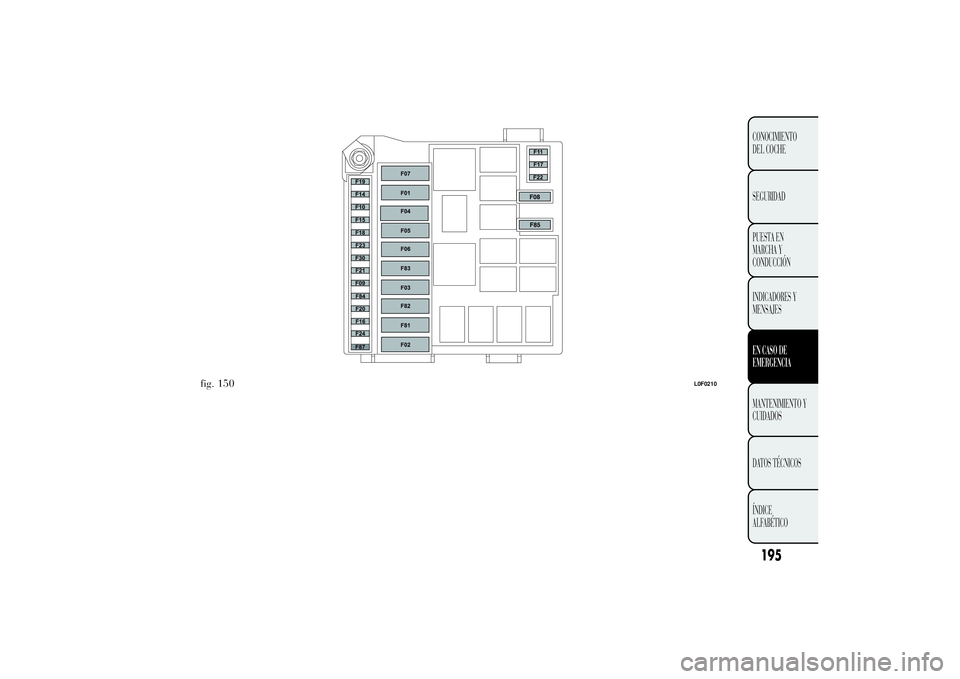

fig. 150
L0F0210
195CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

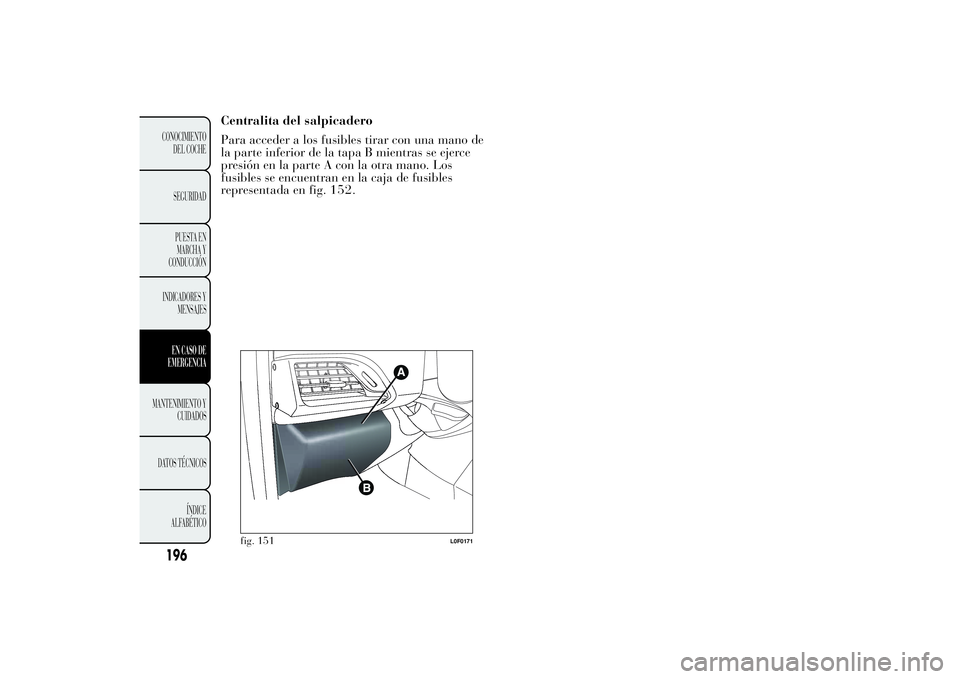

Centralita del salpicadero
Para acceder a los fusibles tirar con una mano de
la parte inferior de la tapa B mientras se ejerce
presión en la parte A con la otra mano. Los
fusibles se encuentran en la caja de fusibles
representada en fig.152.
fig. 151
L0F0171
196CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

.

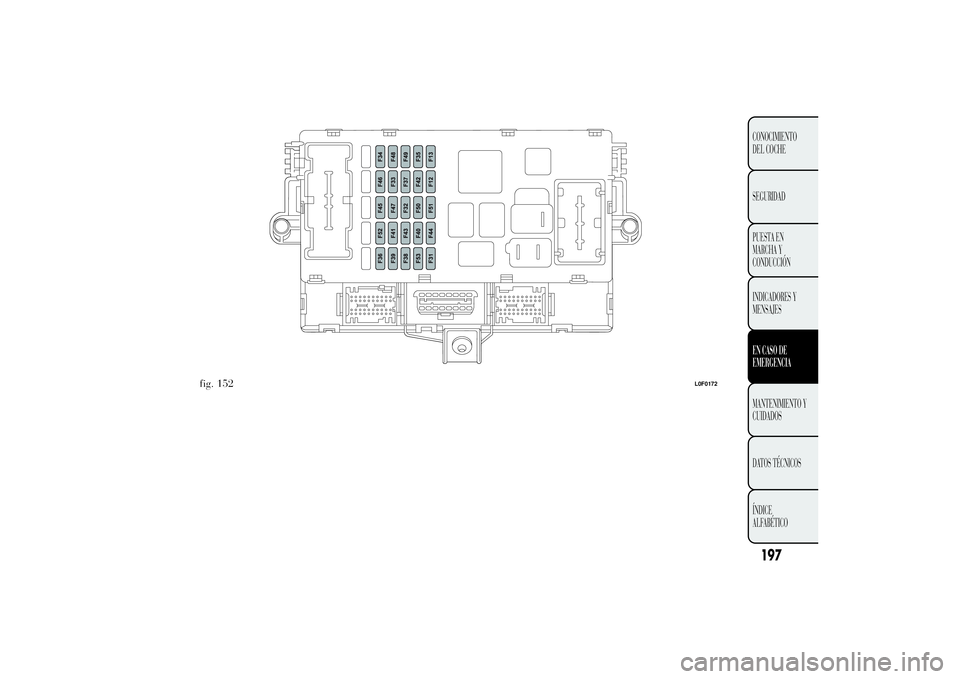

fig. 152
L0F0172
197CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

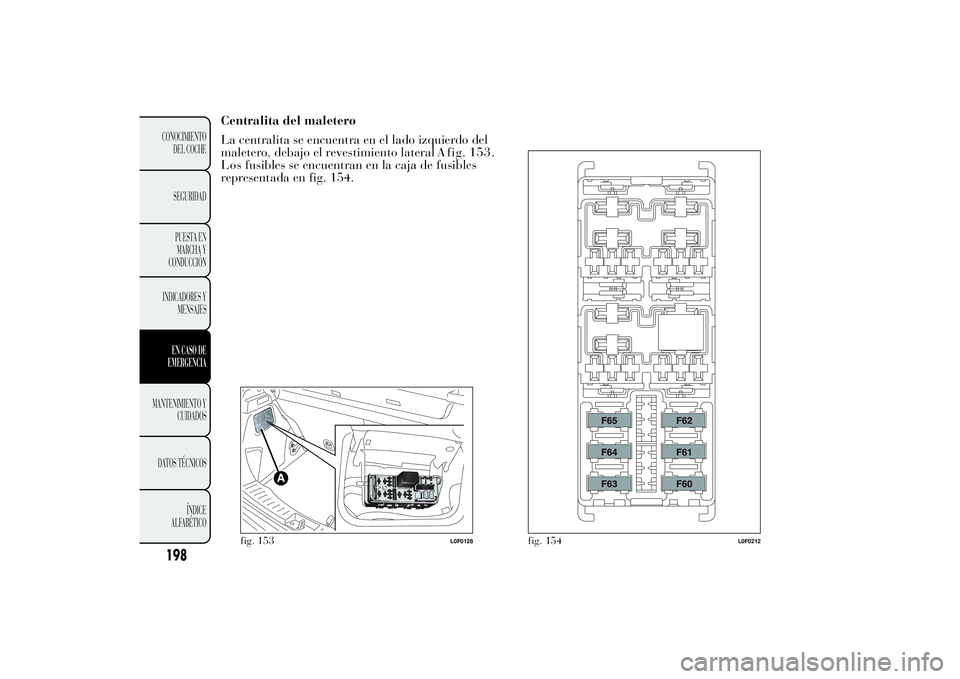

Centralita del maletero
La centralita se encuentra en el lado izquierdo del
maletero, debajo el revestimiento lateral .
fusibles se encuentran en la caja de fusibles
representada en fig. 154.
fig. 153
L0F0128
fig. 154
L0F0212
198CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO
Los A fig 153.
