Lancia Ypsilon 2012 Notice d'entretien (in French)

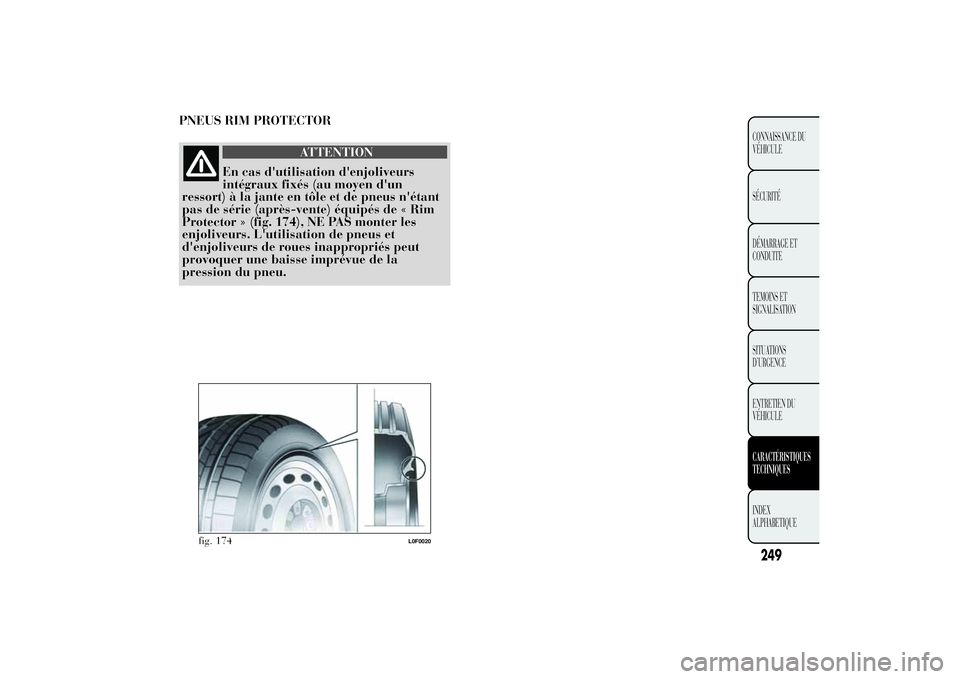

PNEUS RIM PROTECTOR
ATTENTION
En cas d'utilisation d'enjoliveurs
intégraux fixés (au moyen d'un
ressort) à la jante en tôle et de pneus n'étant
pas de série (après-vente) équipés de « Rim
Protector » (fig. 174), NE PAS monter les
enjoliveurs. L'utilisation de pneus et
d'enjoliveurs de roues inappropriés peut
provoquer une baisse imprévue de la
pression du pneu.
fig. 174
L0F0020
249CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

DIMENSIONSLes dimensions sont exprimées en mm fig. 175 et correspondent à la voiture équipée de pneus de série.
La hauteur est calculée quand la voiture est vide.
VOLUME DU COFFRE À BAGAGESCapacité (normes V.D.A.) = 245 litres.Versions A B C D E F G H
0.9 TwinAir 85 CV3 842 816 2 390 636 1 520 1 414 1 676 1 408
1.2 8V 69 CV3 842 816 2 390 636 1 520 1 414 1 676 1 408
1.3 Multijet3 842 816 2 390 636 1 520 1 414 1 676 1 408
fig. 175
L0F0003
250
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PERFORMANCESVitesse maximum en km/h que l'on peut atteindre après la première période d'utilisation de la voiture.Versions km/h
0.9 TwinAir 85 CV176
1.2 8V 69 CV163
1.3 16V Multijet183
251CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

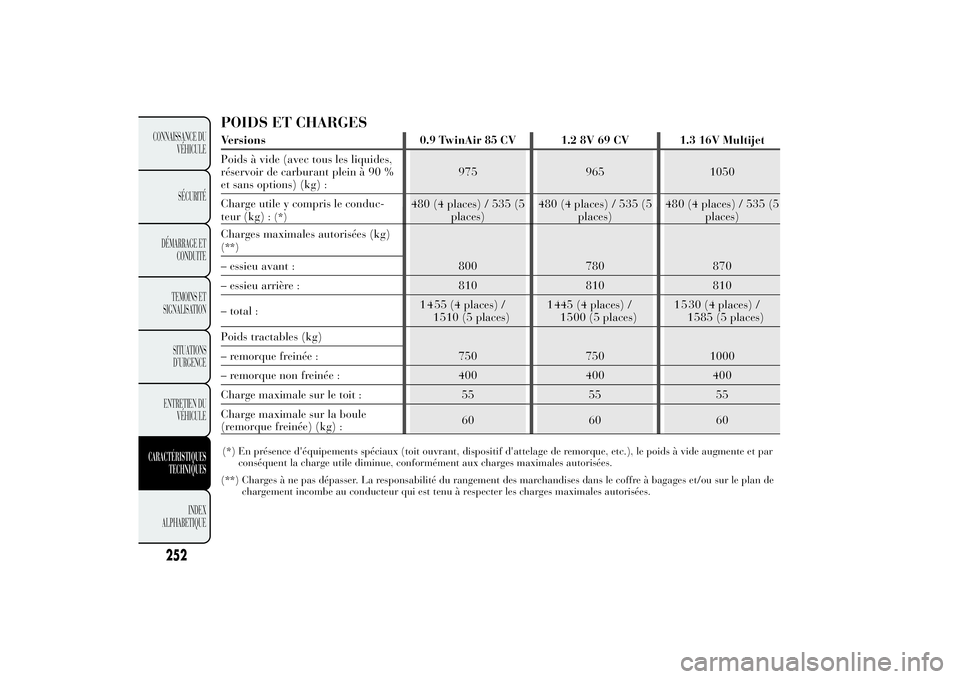

Charges maximales autorisées (kg)(**)
800 780 870 – essieu avant :
– essieu arrière : 810 810 810
– total :
Poids tractables (kg)
750 750 1000 – remorque freinée :
– remorque non freinée : 400 400 400
Charge maximale sur le toit : 55 55 55
Charge maximale sur la boule
(remorque freinée) (kg) :60 60 60
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de
chargement incombe au conducteur qui est tenu à respecter les charges maximales autorisées.
252
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
(*) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage de remorque, etc.), le poids à vide augmente et par
conséquent la charge utile diminue, conformément aux charges maximales autorisées.POIDS ET CHARGESVersions 0.9 TwinAir 85 CV 1.2 8V 69 CV 1.3 16V Multijet
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 %
et sans options) (kg) :975 965 1050
Charge utile y compris le conduc-
teur (kg) :
(*)
480 (4 places) / 535 (5
places)480 (4 places) / 535 (5
places)480 (4 places) / 535 (5
places)
1 510 (5 places) 1 500 (5 places)1 445 (4 places) / 1 4 55 (4 places) /
1 585 (5 places) 1 5 30 (4 places) /

RAVITAILLEMENTSVersions Essence 0.9 TwinAir 85 CV 1.2 8V 69 CVCarburants préconisés
et lubrifiants d’origine
Réservoir de carburant
(litres) :40 40
Essence sans plomb non
inférieure à 95 R.O.N.
(Spécification EN228) y compris une réserve de
(litres) :5÷7 5÷7
Circuit de refroidissement
du moteur (litres) :5,3 4,9Mélange d'eau distillée et
de liquide PARAFLU
UP
à
50 %
(*)
Carter du moteur (litres) : 2,8 2,5
SELENIA K P.E.
Carter du moteur et filtre
(litres) :3,2 2,8
Boîte de vitesses/
différentiel (litres) :1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Circuit des freins
hydrauliques (litres) :0,55 0,55 TUTELA TOP 4
Récipient de liquide pour
lave-glace avant et lave-
glace arrière (litres) :2,55 2,5Mélange d'eau et de liq-
uide TUTELA PROFES-
SIONAL SC35(*) Pour des conditions climatiques particulièrement sévères, il est conseillé d'utiliser un mélange de 60 % de PARAFLU
UP
et
de 40 % d'eau déminéralisée.
253CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

Versions Diesel 1.3 16V MultijetCarburants préconisés et lubrifi-
ants d’origine
Réservoir de carburant (litres) : 40
Gazole pour transport routier (Spé-
cification EN590)
y compris une réserve de (litres) : 5 ÷ 7
Circuit de refroidissement du
moteur (litres) :6,35Mélange d'eau distillée et de liquide
PARAFLU
UP
à50%
(*)
Carter du moteur (litres) : 2,8
SELENIA WR P.E.
Carter du moteur et filtre (litres) : 3,0
Boîte de vitesses/différentiel (litres) : 1,65TUTELA TRANSMISSION
Circuit des freins hydrauliques
(litres) :0,55 TUTELA TOP 4
Récipient de liquide pour lave-glace
avant et lave-glace arrière (litres) :2,5Mélange d'eau et de liquide
TUTELA PROFESSIONAL SC35(*) Pour des conditions climatiques particulièrement sévères, il est conseillé d'utiliser un mélange de 60 % de PARAFLU
UP
et
de 40 % d'eau déminéralisée.
254
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
GEARFORCE

FLUIDES ET LUBRIFIANTSPRODUITS CONSEILLÉS ET LEURS CARACTÉRISTIQUESEmploiCaractéristiques qualitatives
des fluides et lubrifiants
pour le bon fonctionnement
de la voitureFluides et lubrifiants
d’origineIntervalle de vidange
Lubrifiants pour
moteurs à essenceLubrifiant totalement
synthétique de gradation SAE
5W-40 ACEA C3. Qualification
FIAT 9.55535-S2.SELENIA K P.E.
Référence Technique
Contractuelle N°
F603.C07Selon le Plan d’Entretien
Programmé
Lubrifiants pour
moteurs à gazoleLubrifiant totalement
synthétique de gradation SAE
5W-30. Qualification FIAT
9.55535-S1.SELENIA WR P.E.
Référence Technique
Contractuelle N°
F510.D07Selon le Plan d’Entretien
ProgramméPour les motorisations diesel, en cas d'urgence lorsque l'on ne dispose pas des produits originaux, il est
possible d'utiliser des lubrifiants offrant une performance minimum ACEA C2. Dans ce cas, les
performances optimales du moteur ne sont pas garanties et il est recommandé de les remplacer au plus
vite par les lubrifiants conseillés par le Réseau Après-vente Lancia.
L'utilisation de produits dotés de caractéristiques inférieures à ACEA C3 pour les moteurs à essence et
ACEA C2 pour les moteurs diesel pourrait occasionner des dégâts au moteur non couverts par la
garantie.
Pour les versions 0.9 TwinAir 85 CV, l'utilisation de lubrifiants dont les caractéristiques sont inférieures
à ACEA C3 et ayant une gradation SAE autre que 5W-40 risque de provoquer des dommages au
moteur, non couverts par la garantie.
255CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

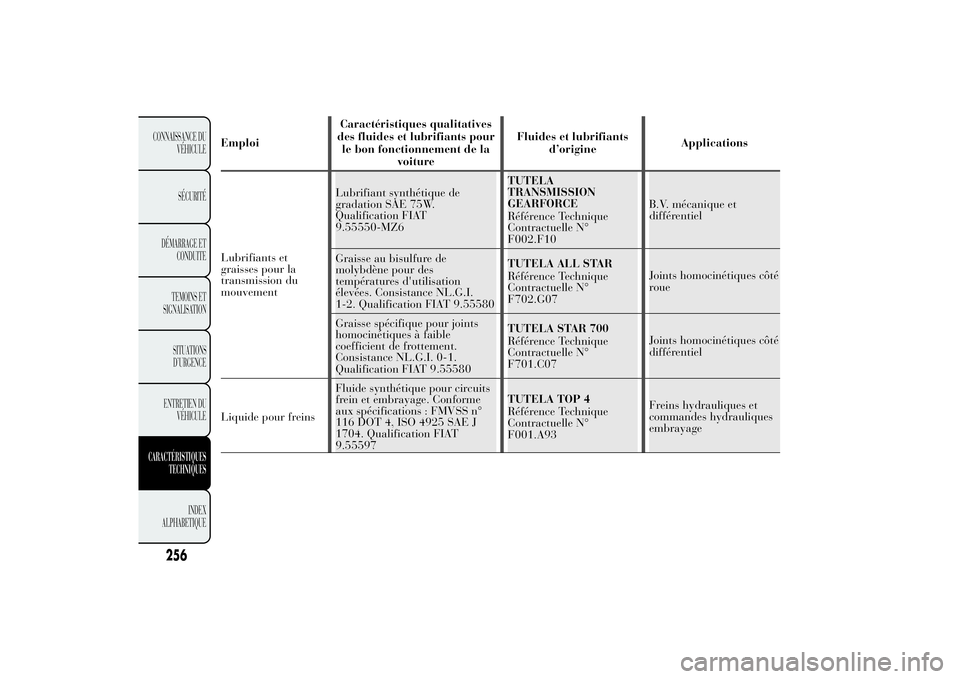

EmploiCaractéristiques qualitatives
des fluides et lubrifiants pour
le bon fonctionnement de la
voitureFluides et lubrifiants
d’origineApplications
Lubrifiants et
graisses pour la
transmission du
mouvementLubrifiant synthétique de
gradation SAE 75W.
Qualification FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Référence Technique
Contractuelle N°
F002.F10B.V. mécanique et
différentiel
Graisse au bisulfure de
molybdène pour des
températures d'utilisation
élevées. Consistance NL.G.I.
1-2. Qualification FIAT 9.55580TUTELA ALL STAR
Référence Technique
Contractuelle N°
F702.G07Joints homocinétiques côté
roue
Graisse spécifique pour joints
homocinétiques à faible
coefficient de frottement.
Consistance NL.G.I. 0-1.
Qualification FIAT 9.55580TUTELA STAR 700
Référence Technique
Contractuelle N°
F701.C07Joints homocinétiques côté
différentiel
Liquide pour freinsFluide synthétique pour circuits
frein et embrayage. Conforme
aux spécifications : FMVSS n°
116 DOT 4, ISO 4925 SAE J
1704. Qualification FIAT
9.55597TUTELA TOP 4
Référence Technique
Contractuelle N°
F001.A93Freins hydrauliques et
commandes hydrauliques
embrayage
256
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

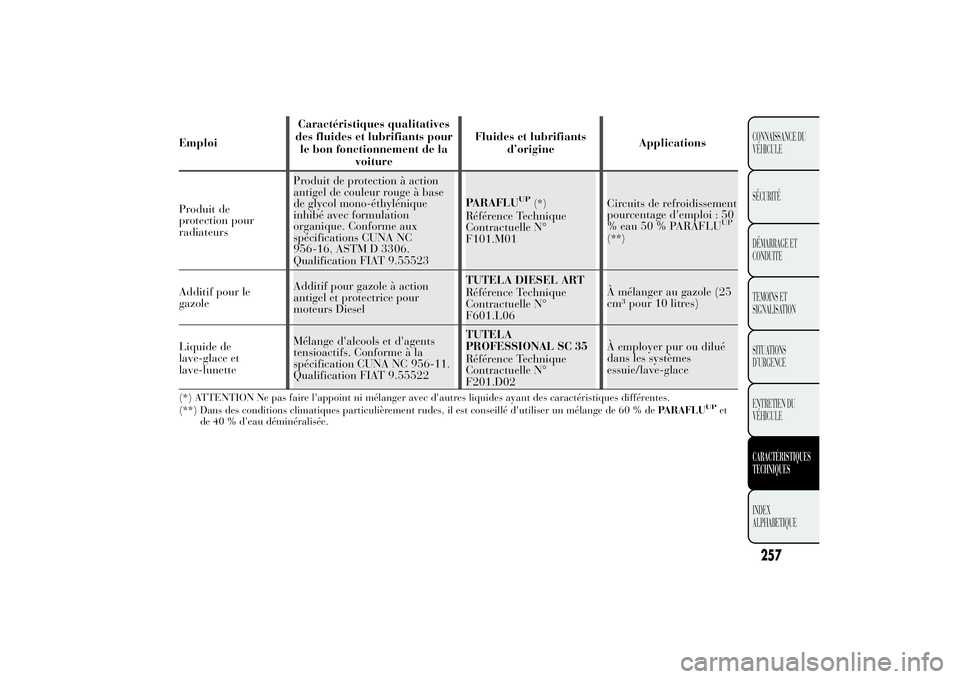

EmploiCaractéristiques qualitatives
des fluides et lubrifiants pour
le bon fonctionnement de la
voitureFluides et lubrifiants
d’origineApplications
Produit de
protection pour
radiateursProduit de protection à action
antigel de couleur rouge à base
de glycol mono-éthylénique
inhibé avec formulation
organique. Conforme aux
spécifications CUNA NC
956-16, ASTM D 3306.
Qualification FIAT 9.55523PARAFLU
UP
(*)
Référence Technique
Contractuelle N°
F101.M01Circuits de refroidissement
pourcentage d'emploi : 50
% eau 50 % PARAFLU
UP
(**)
Additif pour le
gazoleAdditif pour gazole à action
antigel et protectrice pour
moteurs DieselTUTELA DIESEL ART
Référence Technique
Contractuelle N°
F601.L06À mélanger au gazole (25
cm³ pour 10 litres)
Liquide de
lave-glace et
lave-lunetteMélange d'alcools et d'agents
tensioactifs. Conforme à la
spécification CUNA NC 956-11.
Qualification FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Référence Technique
Contractuelle N°
F201.D02À employer pur ou dilué
dans les systèmes
essuie/lave-glace(*) ATTENTION Ne pas faire l'appoint ni mélanger avec d'autres liquides ayant des caractéristiques différentes.
(**) Dans des conditions climatiques particulièrement rudes, il est conseillé d'utiliser un mélange de 60 % dePARAFLU
UP
et
de 40 % d'eau déminéralisée.
257CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

CONSOMMATION DE CARBURANTLes valeurs de consommation en carburant figurant dans le tableau suivant sont déterminées sur la base
des essais d'homologation imposés par les Directives Européennes spécifiques.
La mesure de la consommation est basée sur les procédures suivantes :
❒cycle urbain : démarrage à froid suivi d'une conduite simulant l'utilisation de la voiture dans la
circulation urbaine ;
❒cycle extra-urbain : simulation d'utilisation du véhicule sur un parcours extra-urbain avec de
fréquentes accélérations sur tous les rapports de vitesses ; la vitesse de parcours varie entre 0 et 120
km/h ;
❒consommation mixte : déterminée en calculant environ 37 % de cycle urbain et environ 63 % de cycle
extra-urbain.
ATTENTION Le type de parcours, les conditions de circulation, les conditions atmosphériques, le style
de conduite, l'état de la voiture en général, le niveau de finition/équipements/accessoires, l'utilisation du
climatiseur, le chargement de la voiture, la présence d'un porte-bagages sur le toit et autres situations
pénalisant la pénétration aérodynamique ou offrant une résistance à l'avancement entraînent des
consommations de carburant différentes de celles qui sont relevées.
CONSOMMATIONS SELON LA DIRECTIVE EUROPÉENNE EN VIGUEUR (litres/100 km)Versions Urbain Extra-urbain Mixte
0.9 TwinAir 85 CV5,0 3,8 4,2
1.2 8V 69 CV6,4 4,1 4,9
1.3 16V Multijet4,7 3,2 3,8
