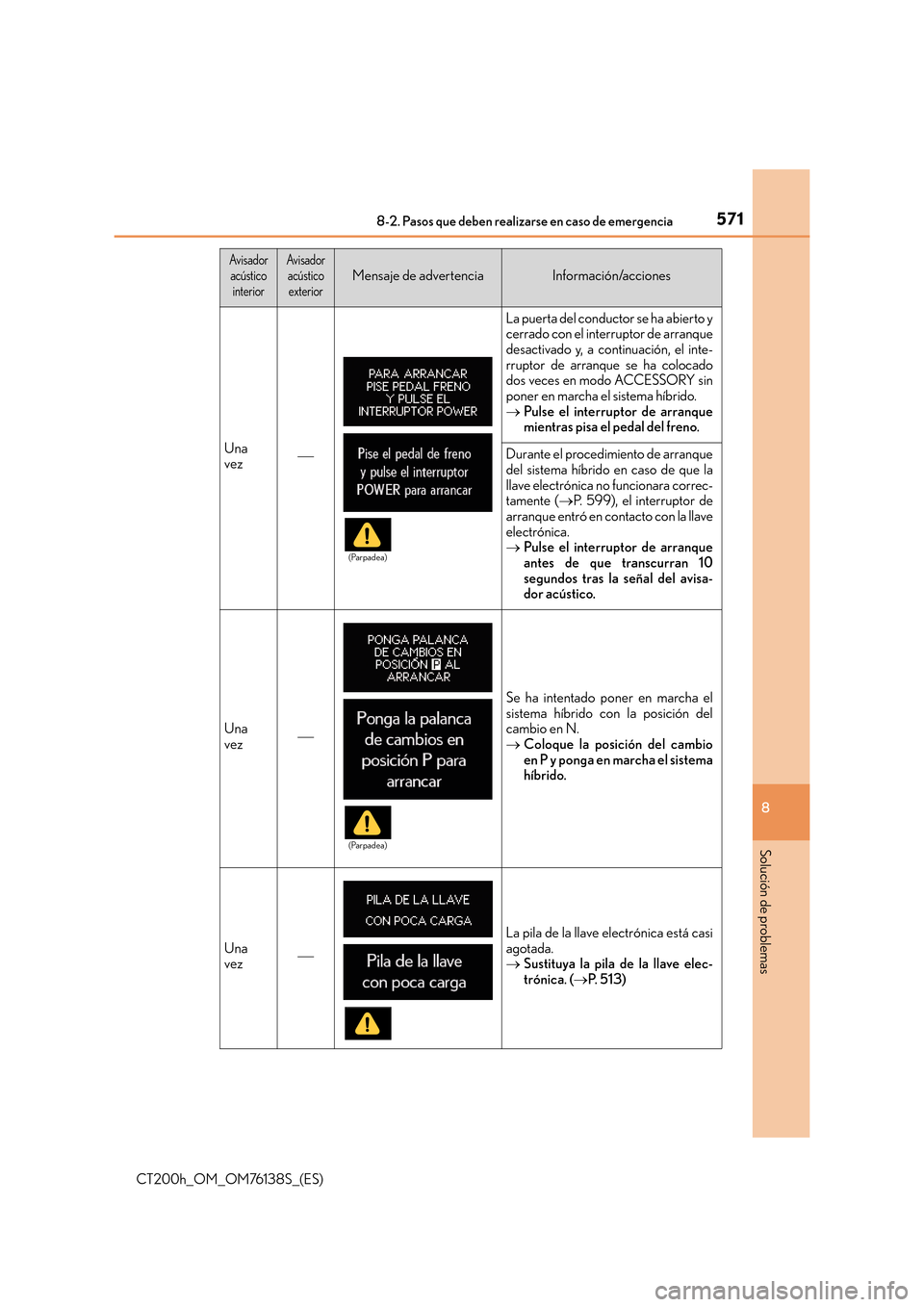

5718-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Una
vez
La puerta del conductor se ha abierto y
cerrado con el interruptor de arranque
desactivado y, a continuación, el inte-
rruptor de arranque se ha colocado
dos veces en modo ACCESSORY sin
poner en marcha el sistema híbrido.
→Pulse el interruptor de arranque
mientras pisa el pedal del freno.
Durante el procedimiento de arranque
del sistema híbrido en caso de que la
llave electrónica no funcionara correc-
tamente ( →P. 599), el interruptor de
arranque entró en contacto con la llave
electrónica.
→ Pulse el interruptor de arranque
antes de que transcurran 10
segundos tras la señal del avisa-
dor acústico.
Una
vez
Se ha intentado poner en marcha el
sistema híbrido con la posición del
cambio en N.
→Coloque la posición del cambio
en P y ponga en marcha el sistema
híbrido.
Una
vez
La pila de la llave electrónica está casi
agotada.
→Sustituya la pila de la llave elec-
trónica. ( →P. 5 1 3 )
Av i s a d o r
acústico interiorAv i s a d o r
acústico exterior
Mensaje de advertenciaInformación/acciones
(Parpadea)
(Parpadea)

5728-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
■Mensajes de advertencia
→P. 5 6 6
■Avisador acústico de advertencia
→P. 5 5 1

5738-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
En caso de pinchazo (vehículos con rueda de repuesto)
●Detenga el vehículo en una superficie plana y dura.
●Aplique el freno de estacionamiento.
●Coloque la posición del cambio en P.
●Detenga el sistema híbrido.
●Encienda los intermitentes de emergencia. (→P. 5 3 8 )
Su vehículo está equipado con una rued a de repuesto. La rueda desinflada se
puede sustituir por la de repuesto.
Para obtener información sobre los neumáticos: →P. 4 9 6
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede producir
daños irreparables en el neumático y la rueda, lo que podría dar lugar a un accidente.
Antes de utilizar el gato

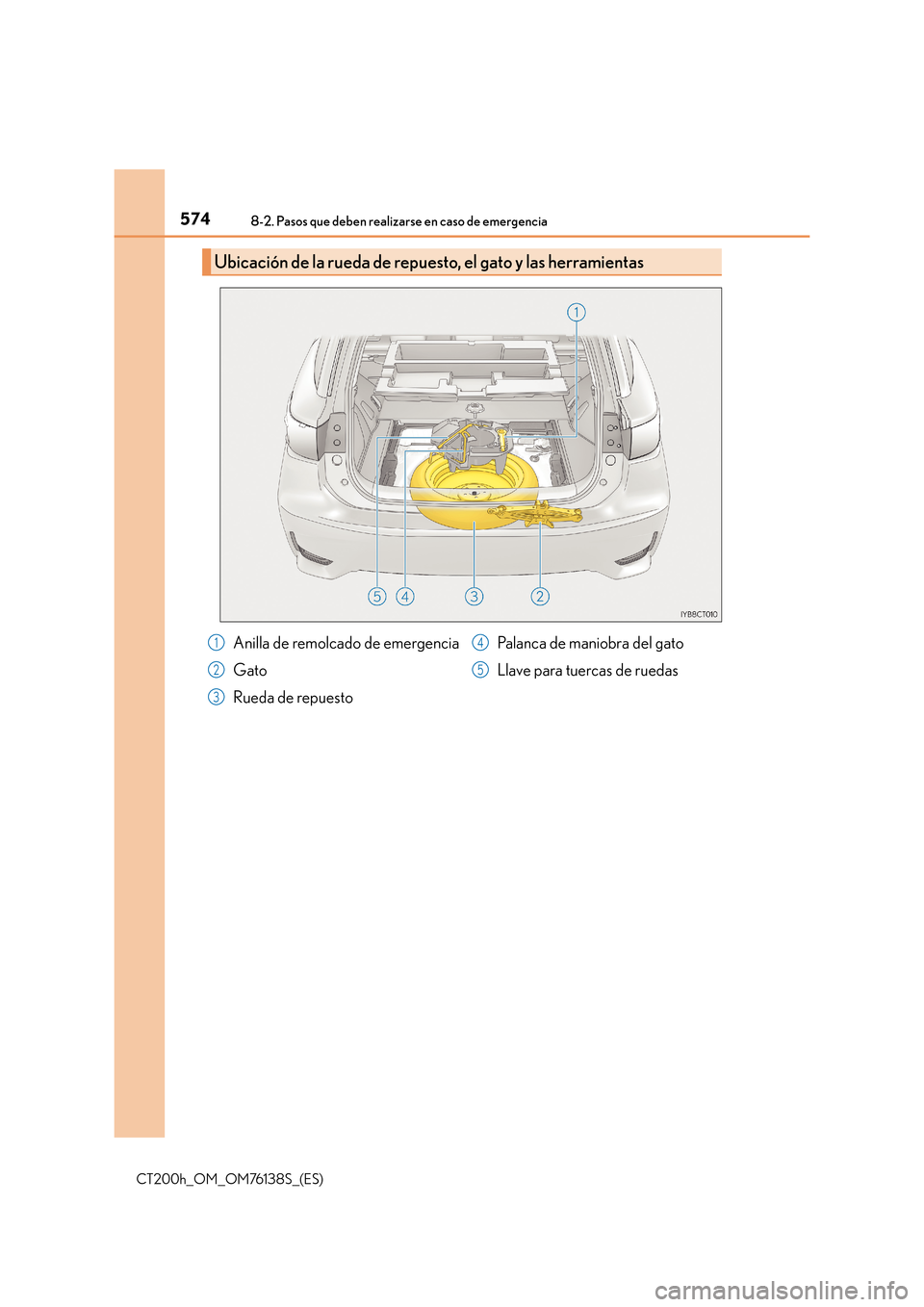

5748-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
Ubicación de la rueda de repuesto, el gato y las herramientas
Anilla de remolcado de emergencia
Gato
Rueda de repuesto Palanca de maniobra del gato
Llave para tuercas de ruedas1
2
3
4
5

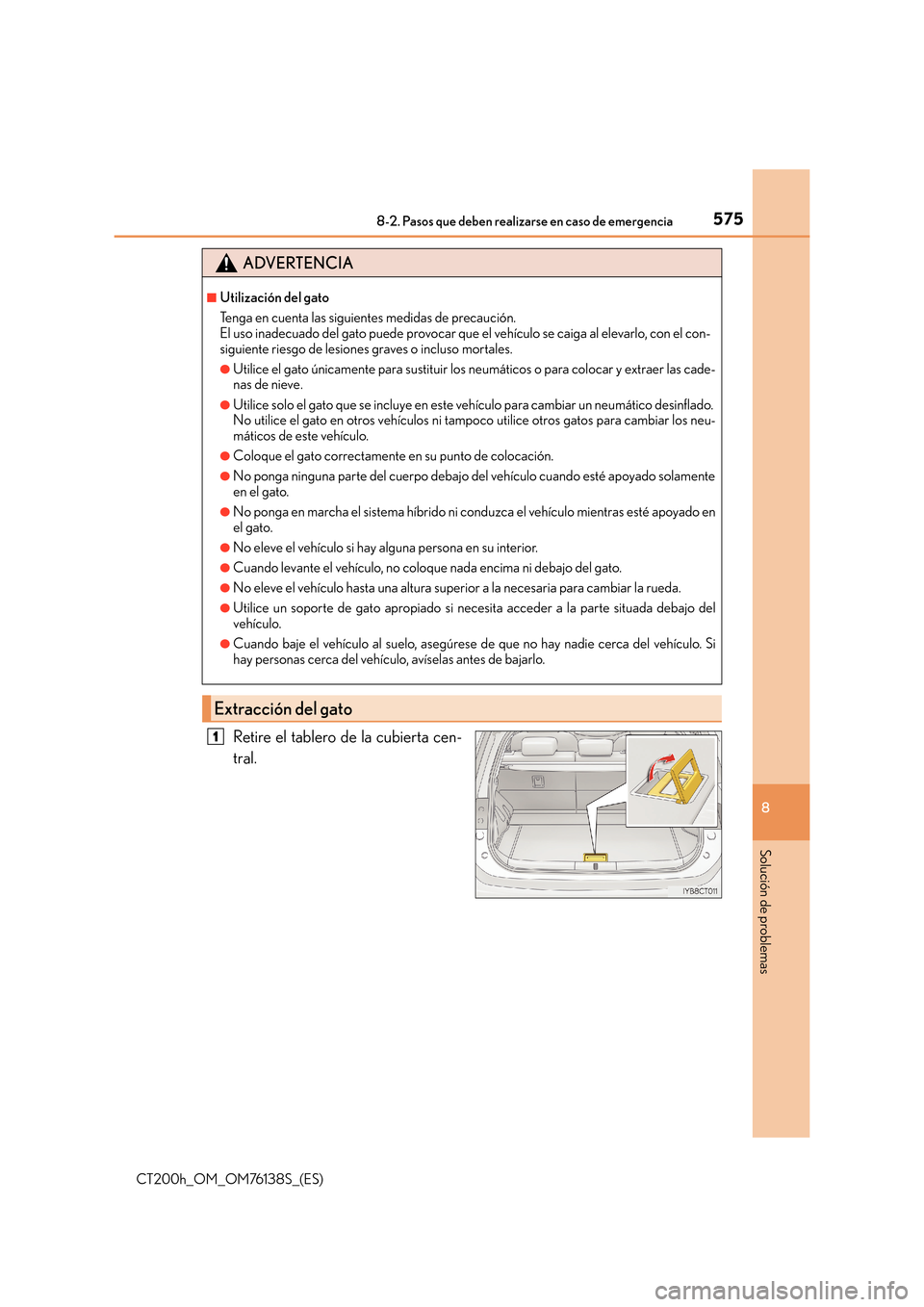

5758-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Retire el tablero de la cubierta cen-
tral.
ADVERTENCIA
■Utilización del gato
Tenga en cuenta las siguientes medidas de precaución.
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con el con-
siguiente riesgo de lesiones graves o incluso mortales.
●Utilice el gato únicamente para sustituir los neumáticos o para colocar y extraer las cade-
nas de nieve.
●Utilice solo el gato que se incluye en este vehículo para cambiar un neumático desinflado.
No utilice el gato en otros vehículos ni tampoco utilice otros gatos para cambiar los neu-
máticos de este vehículo.
●Coloque el gato correctamente en su punto de colocación.
●No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado solamente
en el gato.
●No ponga en marcha el sistema híbrido ni conduzca el vehículo mientras esté apoyado en
el gato.
●No eleve el vehículo si hay alguna persona en su interior.
●Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
●No eleve el vehículo hasta una altura superior a la necesaria para cambiar la rueda.
●Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo del
vehículo.
●Cuando baje el vehículo al suelo, asegúrese de que no hay nadie cerca del vehículo. Si
hay personas cerca del vehículo, avíselas antes de bajarlo.
Extracción del gato
1

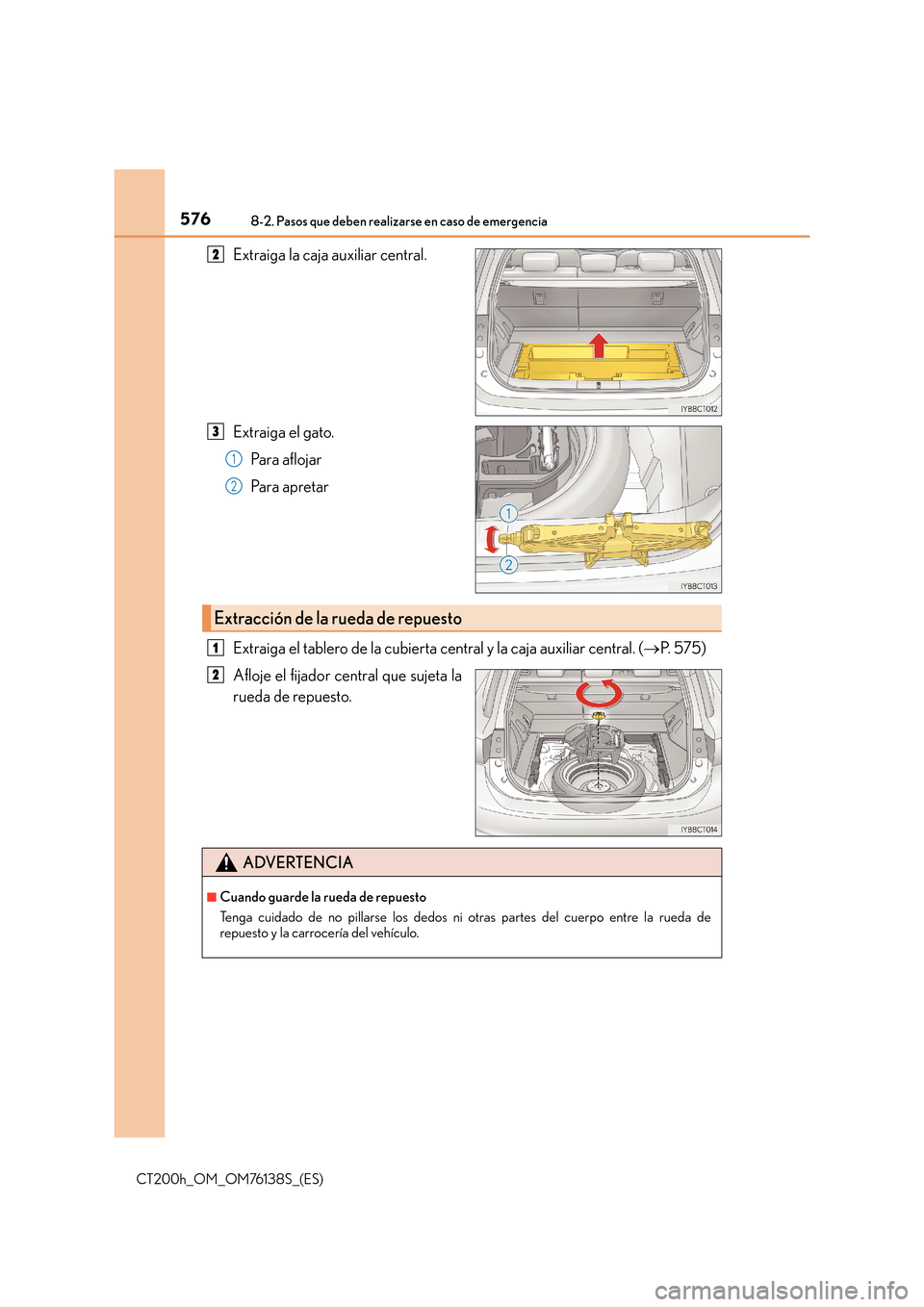

5768-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
Extraiga la caja auxiliar central.
Extraiga el gato.Para aflojar
Pa ra a p re t a r
Extraiga el tablero de la cubierta central y la caja auxiliar central. ( →P. 5 7 5 )
Afloje el fijador central que sujeta la
rueda de repuesto.2
3
1
2
Extracción de la rueda de repuesto
1
2
ADVERTENCIA
■Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de
repuesto y la carrocería del vehículo.

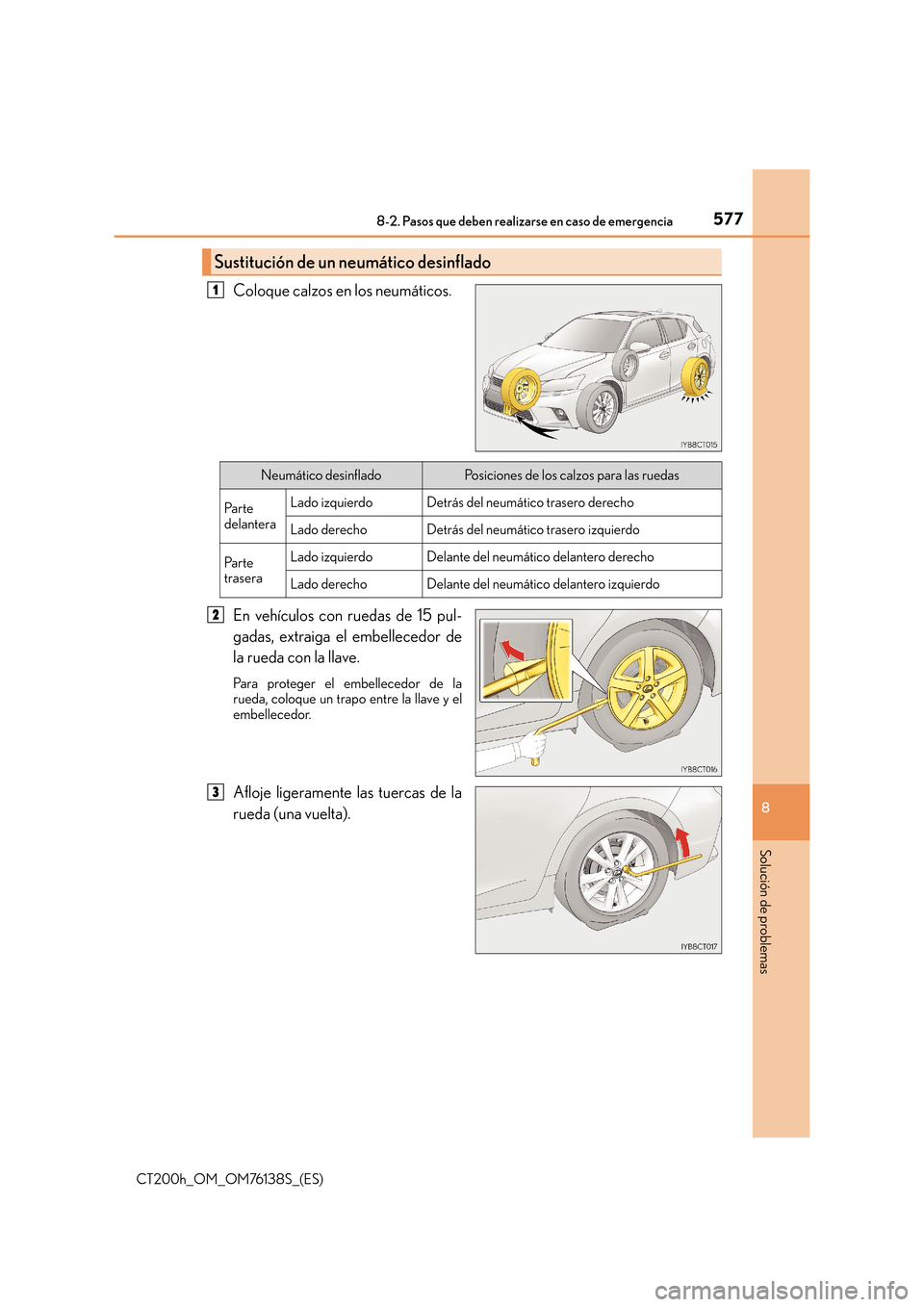

5778-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Coloque calzos en los neumáticos.
En vehículos con ruedas de 15 pul-
gadas, extraiga el embellecedor de
la rueda con la llave.
Para proteger el embellecedor de la
rueda, coloque un trapo entre la llave y el
embellecedor.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Pa r t e
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Pa r t e
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
3

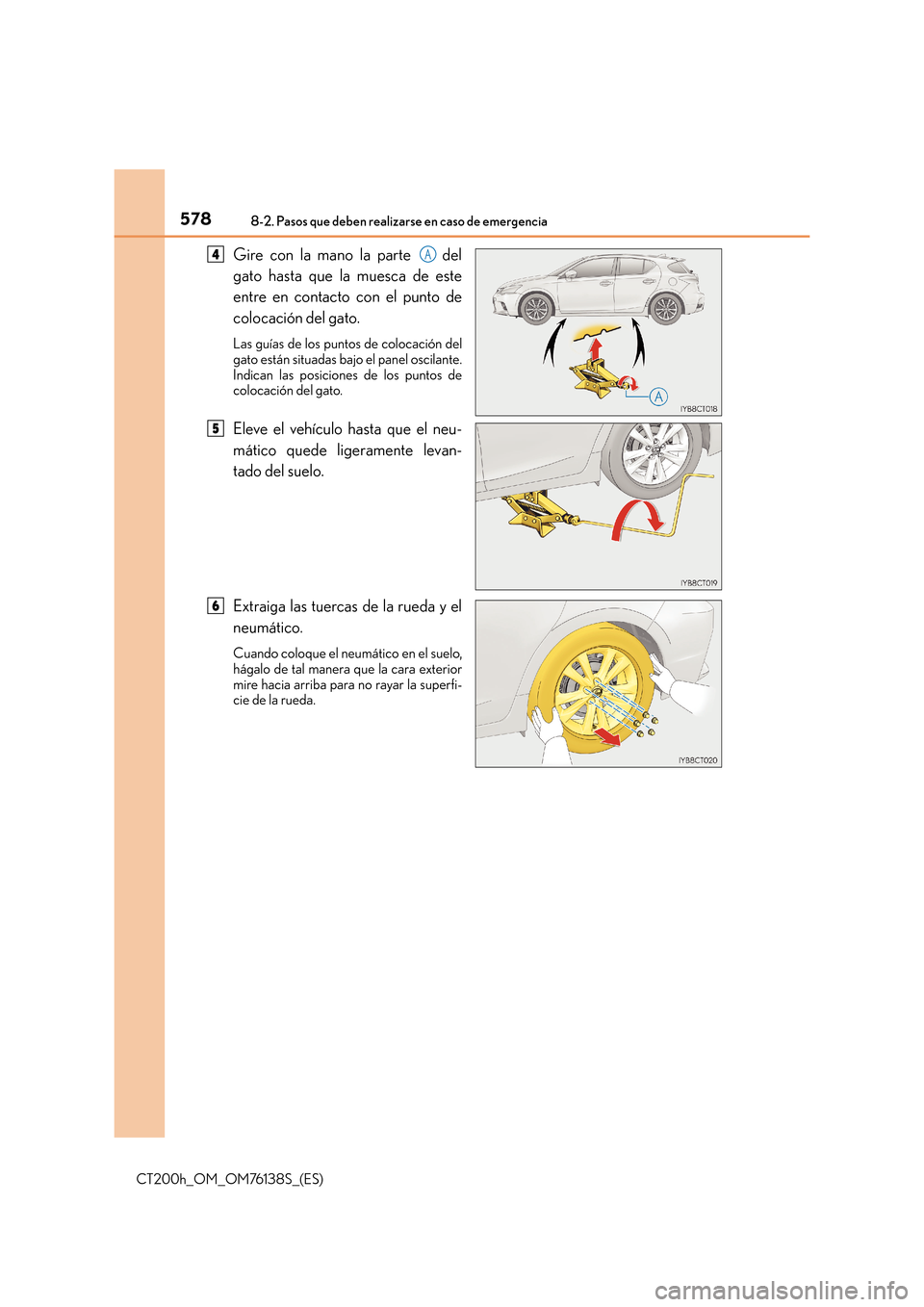

5788-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
Gire con la mano la parte del
gato hasta que la muesca de este
entre en contacto con el punto de
colocación del gato.
Las guías de los puntos de colocación del
gato están situadas bajo el panel oscilante.
Indican las posiciones de los puntos de
colocación del gato.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Extraiga las tuercas de la rueda y el
neumático.
Cuando coloque el neumático en el suelo,
hágalo de tal manera que la cara exterior
mire hacia arriba para no rayar la superfi-
cie de la rueda.
4A
5
6

5798-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas de la rueda podrían aflojarse
mientras el vehículo está en movimiento y
la rueda podría salir despedida.
Coloque la rueda de repuesto y
apriete ligeramente las tuercas de la
rueda a mano, aproximadamente
hasta el mismo punto.
Apriete las tuercas de la rueda hasta que
la parte cónica entre ligeramente en con-
tacto con el asiento de la llanta.
ADVERTENCIA
■Sustitución de un neumático desinflado
●No toque las llantas ni la zona alrededor de los frenos justo después de que el vehículo
haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anteriormente
estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con las manos, los
pies o alguna parte del cuerpo mientras cambia un neumático, etc.
●Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda podrían aflo-
jarse y la rueda podría salir despedida, provocando lesiones graves o incluso mortales.
• Nunca utilice aceite o grasa en los pernos o las tuercas de las ruedas. Estas sustancias podrían hacer que las tuercas se apretaran demasiado y dañar los
pernos y la llanta. Además, el aceite y la grasa pueden hacer que las tuercas se aflojen,
y la rueda podría salir despedida y causar un accidente grave.
Elimine cualquier tipo de aceite o grasa de los pernos y de las tuercas de la rueda.
• Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de 103 N•m (10,5 kgf•m, 76 lbf•pie) con una llave dinamométrica lo antes posible.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda específicas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los tornillos de los pernos, en las roscas de
las tuercas o en los orificios de los pernos de la rueda, lleve el vehículo a su concesio-
nario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento
con personal debidamente cualificado y equipado para que lo inspeccionen.
Colocación de la rueda de repuesto
1
Asiento
de la llanta
Parte cónica2

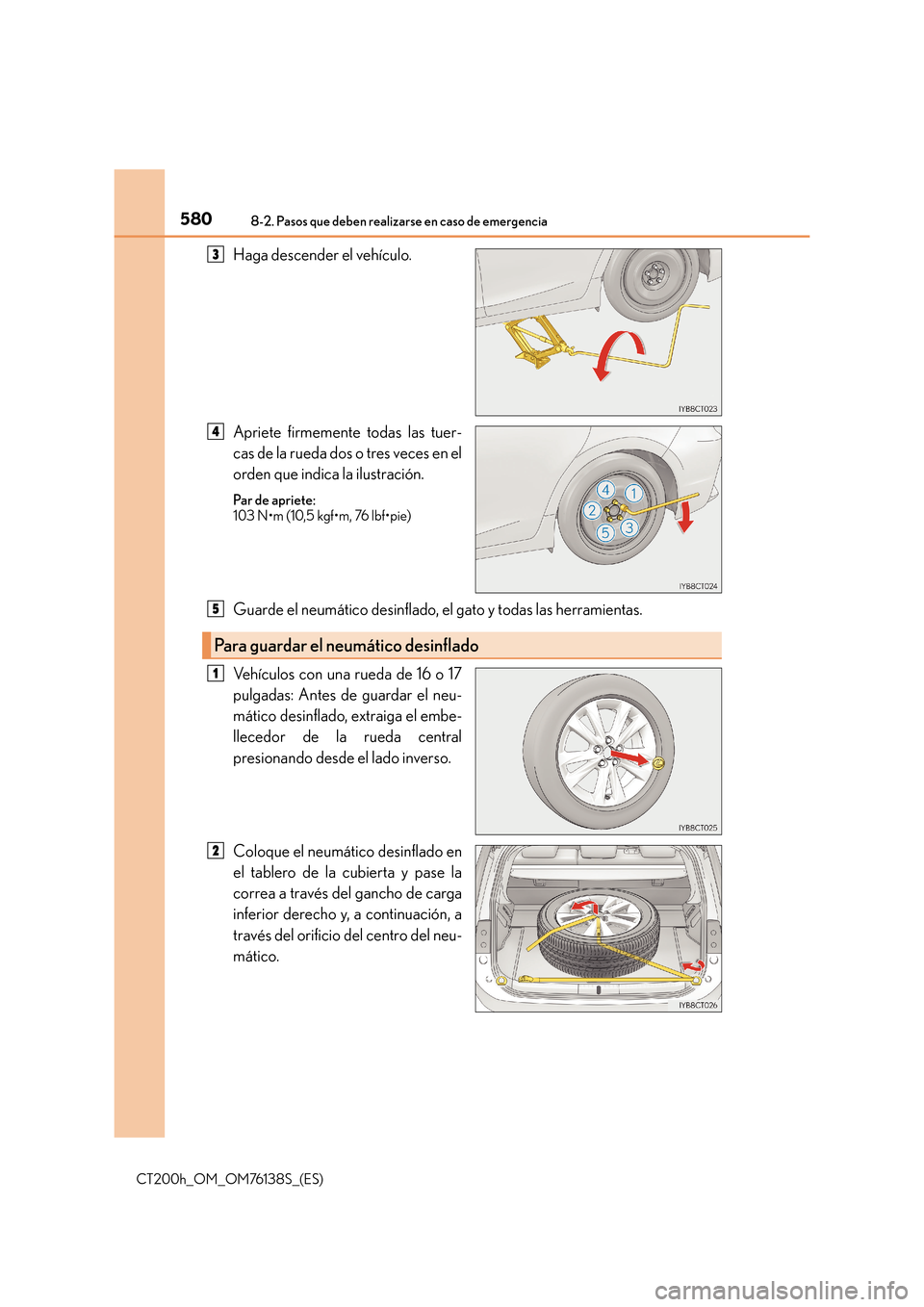

5808-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
Haga descender el vehículo.
Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces en el
orden que indica la ilustración.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
Guarde el neumático desinflado, el gato y todas las herramientas.
Vehículos con una rueda de 16 o 17
pulgadas: Antes de guardar el neu-
mático desinflado, extraiga el embe-
llecedor de la rueda central
presionando desde el lado inverso.
Coloque el neumático desinflado en
el tablero de la cubierta y pase la
correa a través del gancho de carga
inferior derecho y, a continuación, a
través del orificio del centro del neu-
mático.
3
4
Para guardar el neumático desinflado
5
1
2
