5818-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas

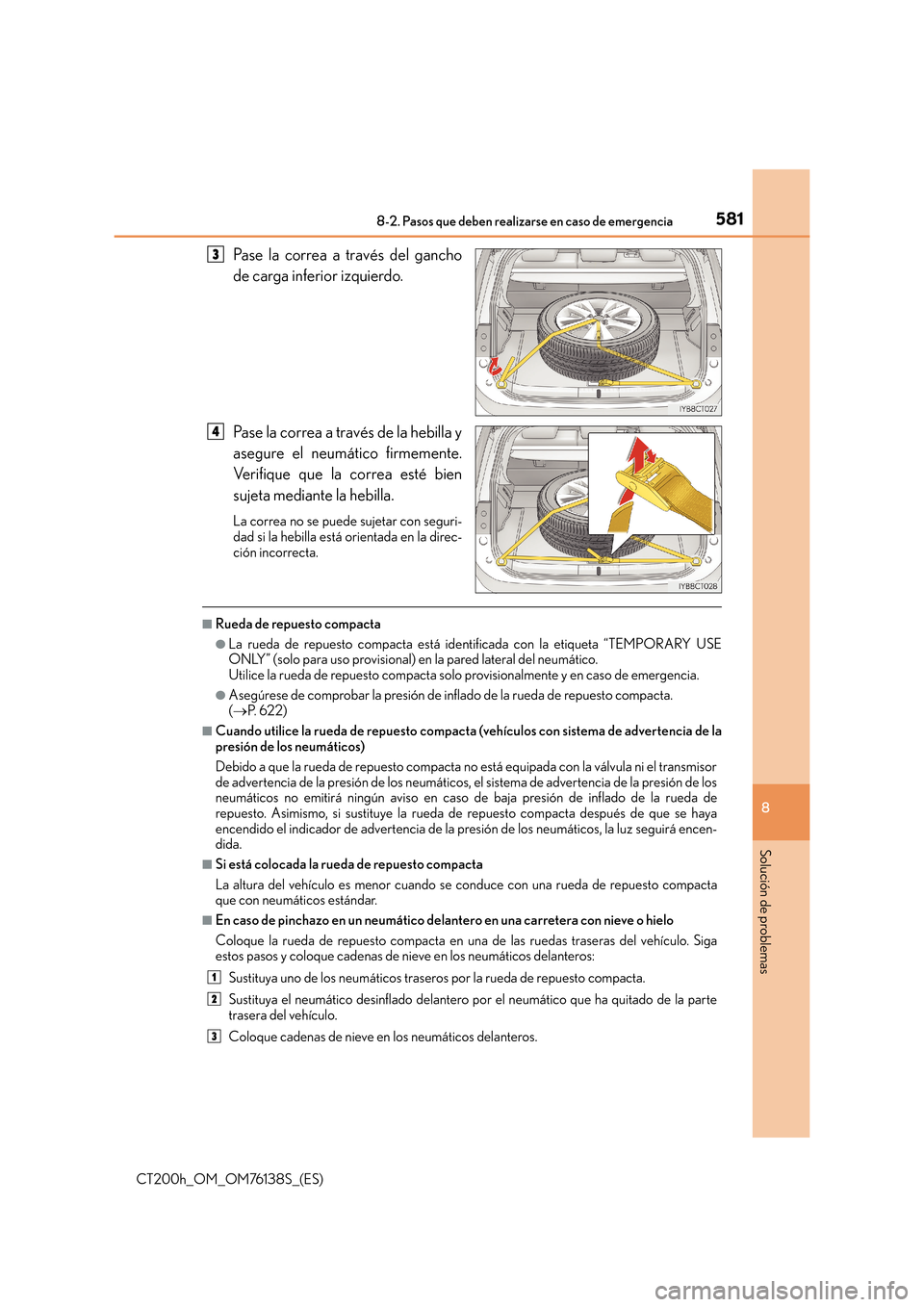

Pase la correa a través del gancho
de carga inferior izquierdo.
Pase la correa a través de la hebilla y
asegure el neumático firmemente.
Verifique que la correa esté bien
sujeta mediante la hebilla.
La correa no se puede sujetar con seguri-
dad si la hebilla está orientada en la direc-
ción incorrecta.
■Rueda de repuesto compacta
●La rueda de repuesto compacta está identificada con la etiqueta “TEMPORARY USE
ONLY” (solo para uso provisional) en la pared lateral del neumático.
Utilice la rueda de repuesto compacta solo provisionalmente y en caso de emergencia.
●Asegúrese de comprobar la presión de inflado de la rueda de repuesto compacta.
( → P. 622)
■Cuando utilice la rueda de repuesto compacta (vehículos con sistema de advertencia de la
presión de los neumáticos)
Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el transmisor
de advertencia de la presión de los neumáticos, el sistema de advertencia de la presión de los
neumáticos no emitirá ningún aviso en caso de baja presión de inflado de la rueda de
repuesto. Asimismo, si sustituye la rueda de repuesto compacta después de que se haya
encendido el indicador de advertencia de la presión de los neumáticos, la luz seguirá encen-
dida.
■Si está colocada la rueda de repuesto compacta
La altura del vehículo es menor cuando se conduce con una rueda de repuesto compacta
que con neumáticos estándar.
■En caso de pinchazo en un neumático delantero en una carretera con nieve o hielo
Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo. Siga
estos pasos y coloque cadenas de nieve en los neumáticos delanteros:
Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.
Sustituya el neumático desinflado delantero por el neumático que ha quitado de la parte
trasera del vehículo.
Coloque cadenas de nieve en los neumáticos delanteros.
3
4
1
2
3

5828-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)

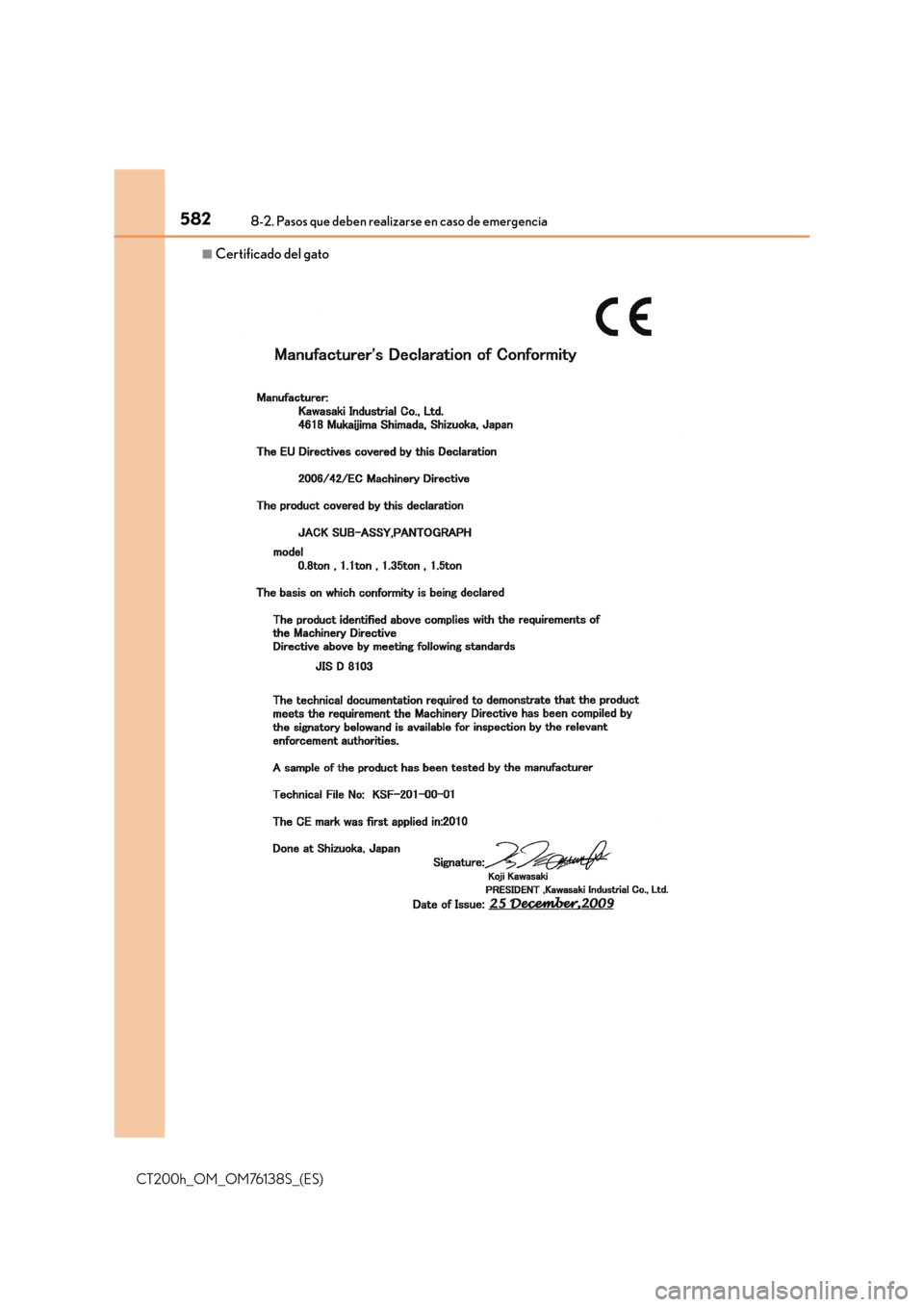

■Certificado del gato

5838-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas

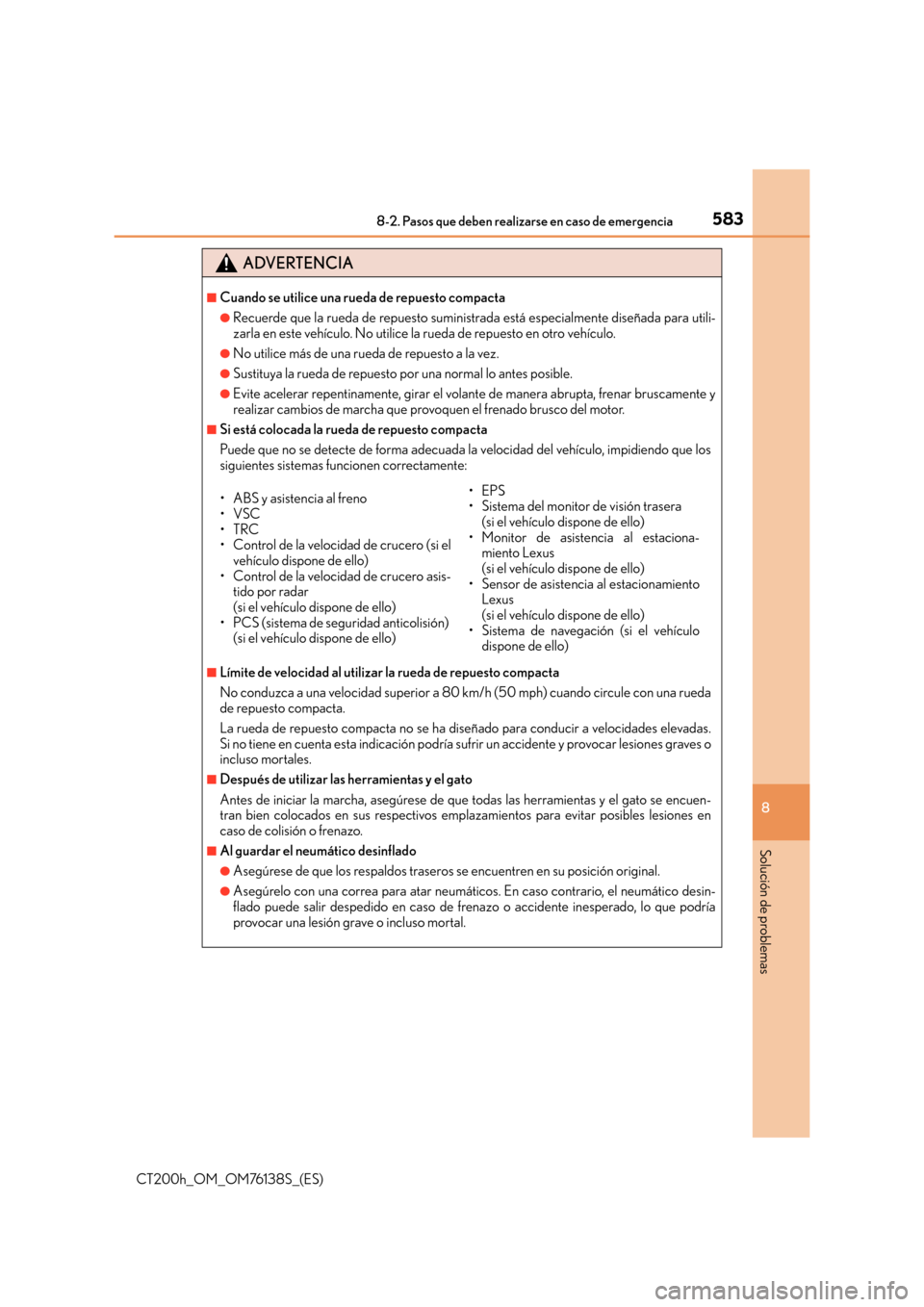

ADVERTENCIA
■Cuando se utilice una rueda de repuesto compacta
●Recuerde que la rueda de repuesto suministrada está especialmente diseñada para utili-
zarla en este vehículo. No utilice la rueda de repuesto en otro vehículo.
●No utilice más de una rueda de repuesto a la vez.
●Sustituya la rueda de repuesto por una normal lo antes posible.
●Evite acelerar repentinamente, girar el volant e de manera abrupta, frenar bruscamente y
realizar cambios de marcha que provoquen el frenado brusco del motor.
■Si está colocada la rueda de repuesto compacta
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo que los
siguientes sistemas funcionen correctamente:
■Límite de velocidad al utilizar la rueda de repuesto compacta
No conduzca a una velocidad superior a 80 km /h (50 mph) cuando circule con una rueda
de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades elevadas.
Si no tiene en cuenta esta indicación podría sufrir un accidente y provocar lesiones graves o
incluso mortales.
■Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se encuen-
tran bien colocados en sus respectivos emplazamientos para evitar posibles lesiones en
caso de colisión o frenazo.
■Al guardar el neumático desinflado
●Asegúrese de que los respaldos traseros se encuentren en su posición original.
●Asegúrelo con una correa para atar neumáticos. En caso contrario, el neumático desin-
flado puede salir despedido en caso de frenazo o accidente inesperado, lo que podría
provocar una lesión grave o incluso mortal.
• ABS y asistencia al freno
•VSC
•TRC
• Control de la velocidad de crucero (si el
vehículo dispone de ello)
• Control de la velocidad de crucero asis- tido por radar
(si el vehículo dispone de ello)
• PCS (sistema de seguridad anticolisión) (si el vehículo dispone de ello) •EPS
• Sistema del monitor de visión trasera
(si el vehículo dispone de ello)
• Monitor de asistencia al estaciona- miento Lexus
(si el vehículo dispone de ello)
• Sensor de asistencia al estacionamiento Lexus
(si el vehículo dispone de ello)
• Sistema de navegación (si el vehículo dispone de ello)

5848-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)

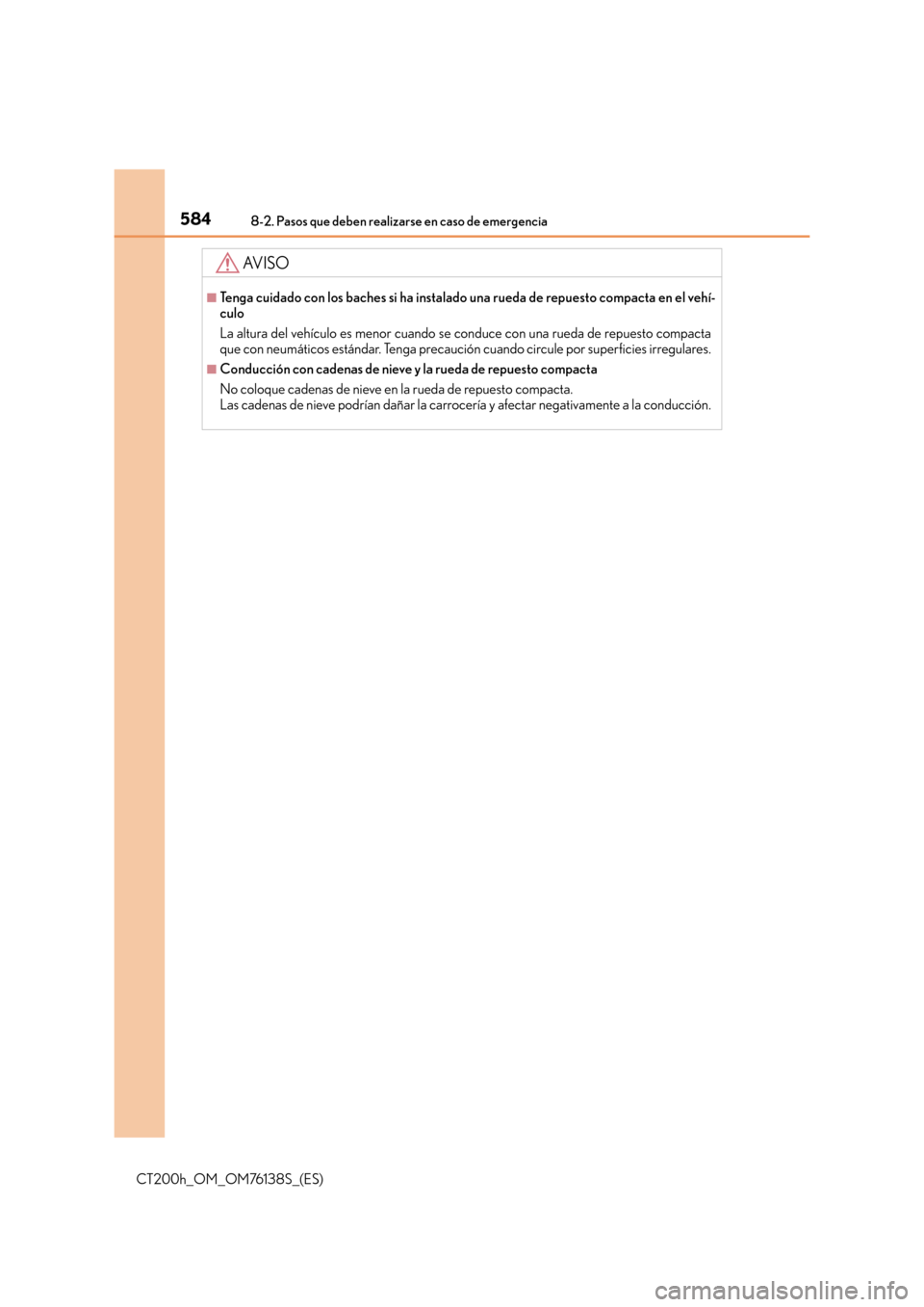

AV I S O
■Tenga cuidado con los baches si ha instalado una rueda de repuesto compacta en el vehí-
culo
La altura del vehículo es menor cuando se conduce con una rueda de repuesto compacta
que con neumáticos estándar. Tenga precaución cuando circule por superficies irregulares.
■Conducción con cadenas de nieve y la rueda de repuesto compacta
No coloque cadenas de nieve en la rueda de repuesto compacta.
Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la conducción.

5858-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas

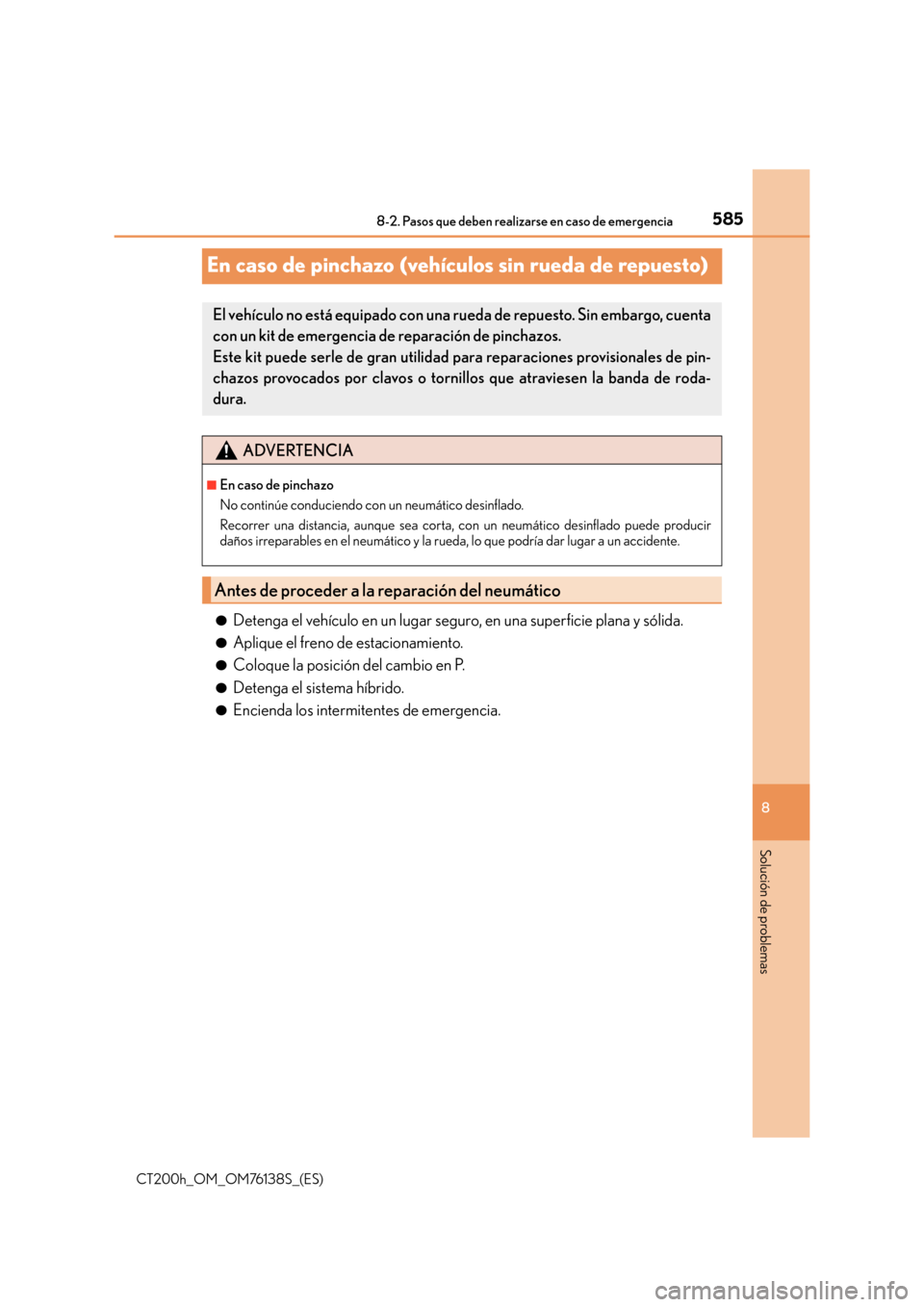

En caso de pinchazo (vehículos sin rueda de repuesto)
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
●Aplique el freno de estacionamiento.
●Coloque la posición del cambio en P.
●Detenga el sistema híbrido.
●Encienda los intermitentes de emergencia.
El vehículo no está equipado con una rueda de repuesto. Sin embargo, cuenta
con un kit de emergencia de reparación de pinchazos.
Este kit puede serle de gran utilidad para reparaciones provisionales de pin-
chazos provocados por clavos o tornil los que atraviesen la banda de roda-
dura.
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede producir
daños irreparables en el neumático y la rueda, lo que podría dar lugar a un accidente.
Antes de proceder a la reparación del neumático

5868-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
*: Utilización del gato (→P. 5 7 7 )

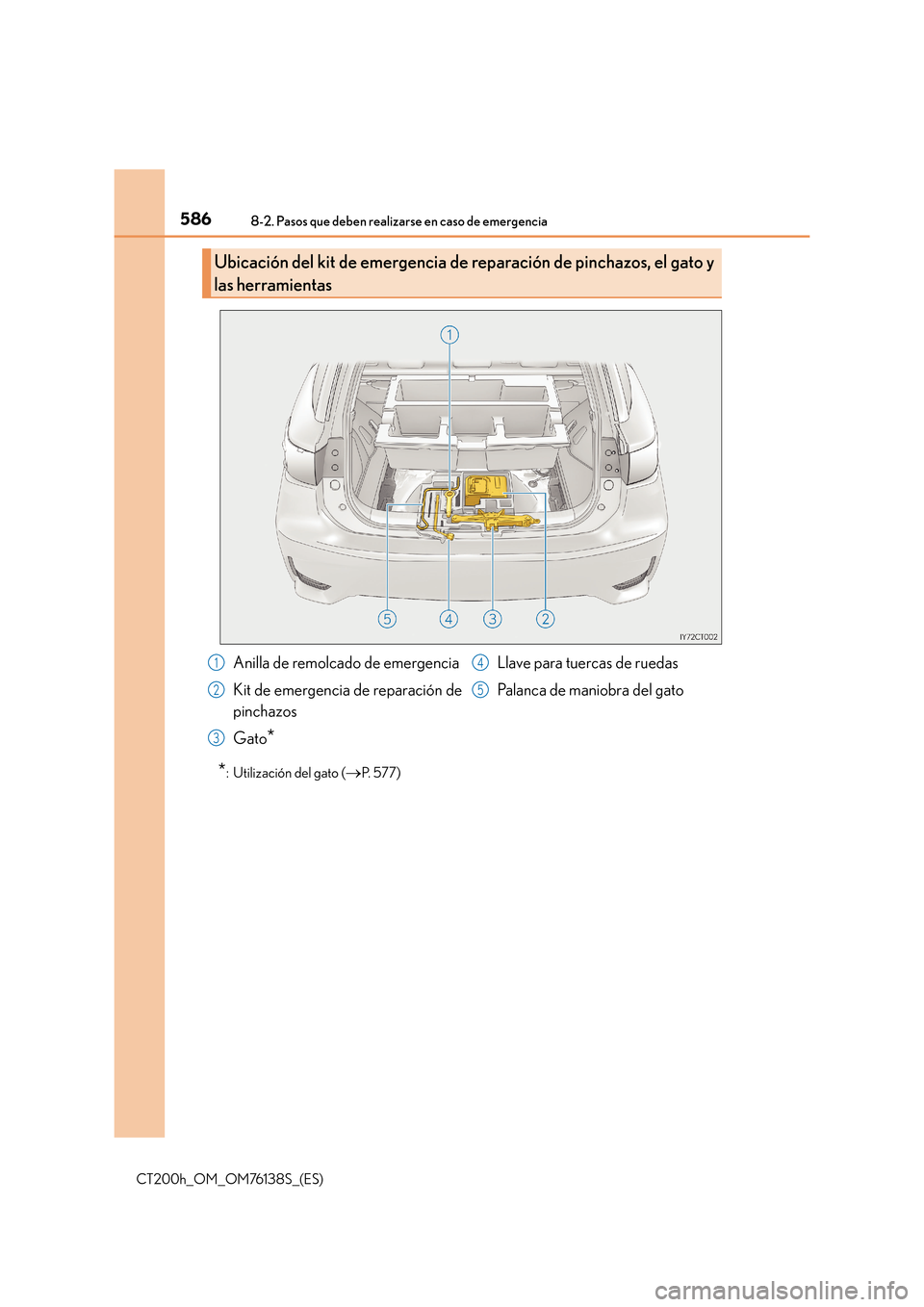

Ubicación del kit de emergencia de reparación de pinchazos, el gato y
las herramientas
Anilla de remolcado de emergencia
Kit de emergencia de reparación de
pinchazos
Gato
*
Llave para tuercas de ruedas
Palanca de maniobra del gato1
2
3
4
5

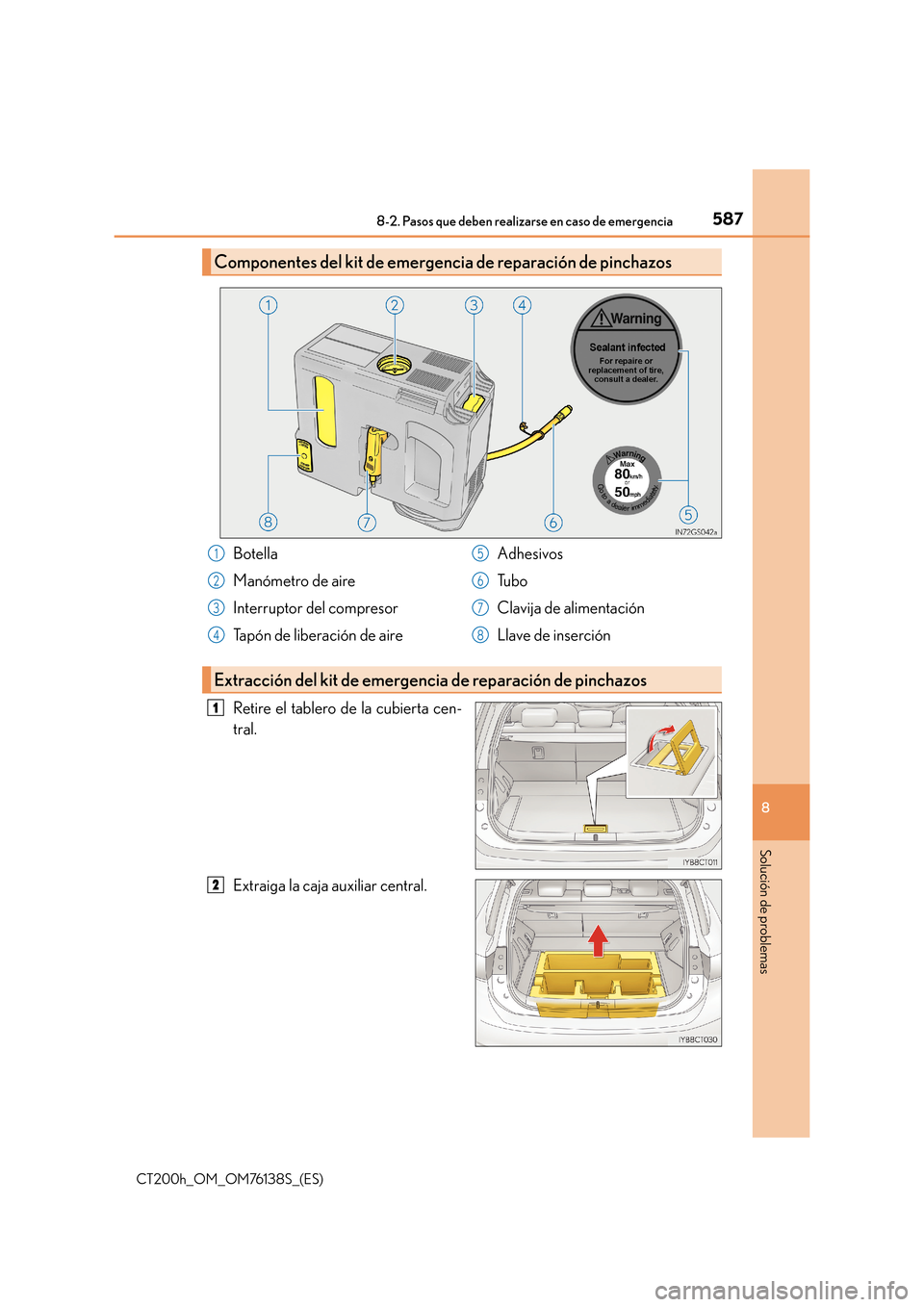

5878-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Retire el tablero de la cubierta cen-
tral.
Extraiga la caja auxiliar central.
Componentes del kit de emergencia de reparación de pinchazos
Botella
Manómetro de aire
Interruptor del compresor
Tapón de liberación de aire Adhesivos
Tu b o
Clavija de alimentación
Llave de inserción1
2
3
4
5
6
7
8
Extracción del kit de emergencia
de reparación de pinchazos
1
2

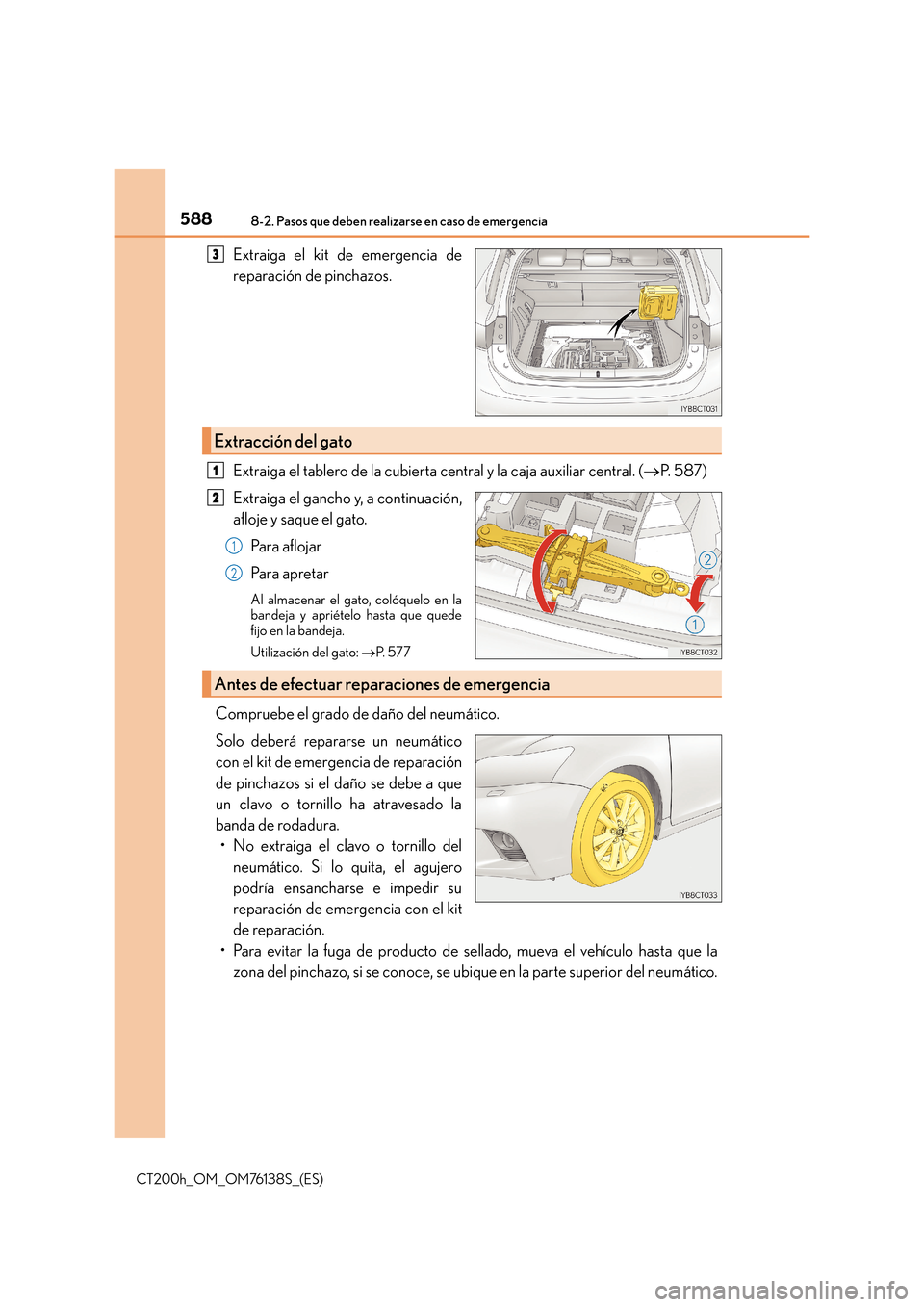

5888-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
Extraiga el kit de emergencia de
reparación de pinchazos.
Extraiga el tablero de la cubierta central y la caja auxiliar central. (→P. 5 8 7 )
Extraiga el gancho y, a continuación,
afloje y saque el gato. Para aflojar
Pa ra a p re t a r
Al almacenar el gato, colóquelo en la
bandeja y apriételo hasta que quede
fijo en la bandeja.
Utilización del gato: →P. 5 7 7
Compruebe el grado de daño del neumático.
Solo deberá repararse un neumático
con el kit de emergencia de reparación
de pinchazos si el daño se debe a que
un clavo o tornillo ha atravesado la
banda de rodadura.
• No extraiga el clavo o tornillo del
neumático. Si lo quita, el agujero
podría ensancharse e impedir su
reparación de emergencia con el kit
de reparación.
• Para evitar la fuga de producto de sellado, mueva el vehículo hasta que la zona del pinchazo, si se conoce, se ubique en la parte superior del neumático.
3
Extracción del gato
1
2
1
2
Antes de efectuar reparaciones de emergencia

5898-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas

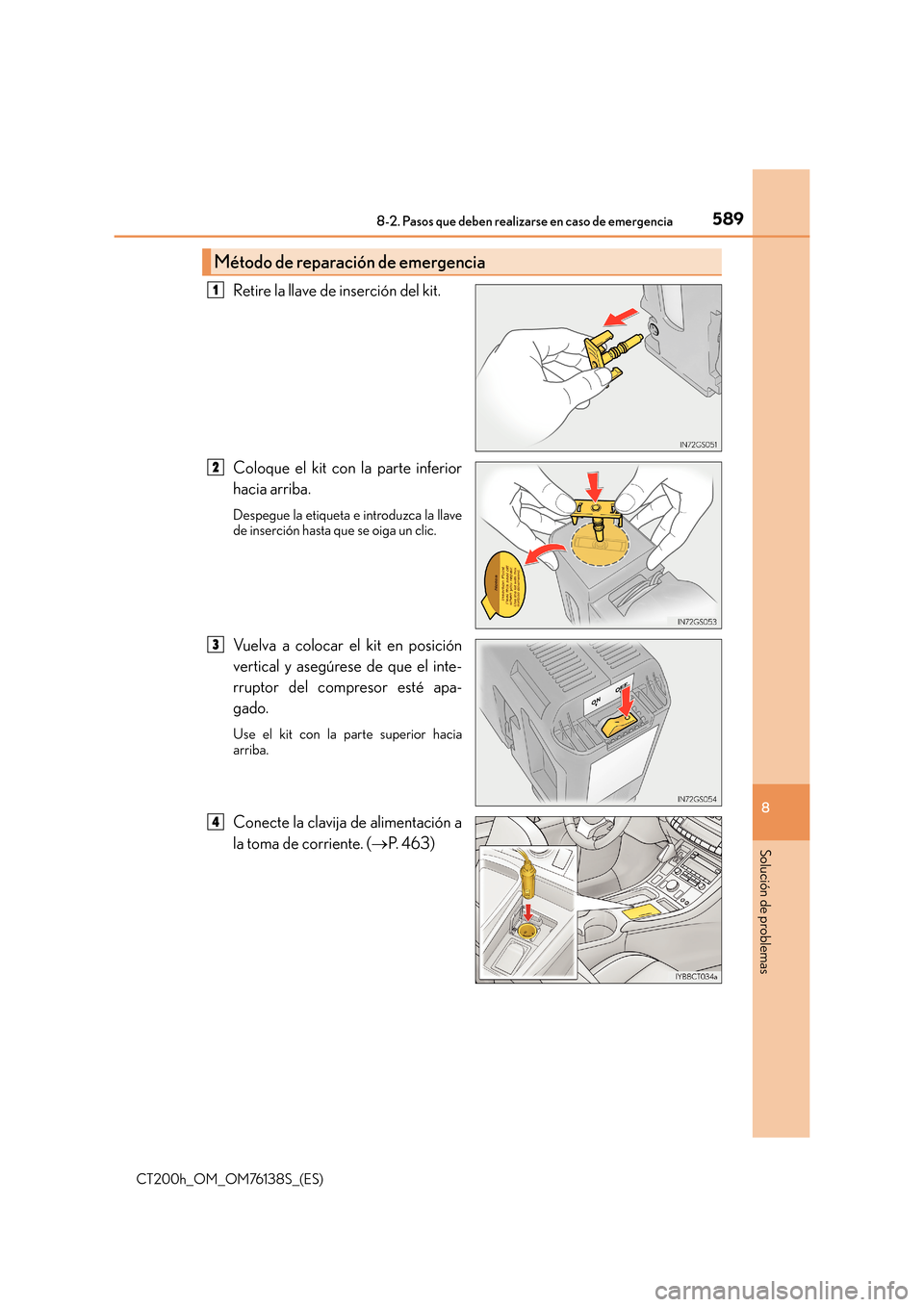

Retire la llave de inserción del kit.
Coloque el kit con la parte inferior
hacia arriba.
Despegue la etiqueta e introduzca la llave
de inserción hasta que se oiga un clic.
Vuelva a colocar el kit en posición
vertical y asegúrese de que el inte-
rruptor del compresor esté apa-
gado.
Use el kit con la parte superior hacia
arriba.
Conecte la clavija de alimentación a
la toma de corriente. (→P. 463)
Método de reparación de emergencia
1
2
3
4

5908-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)

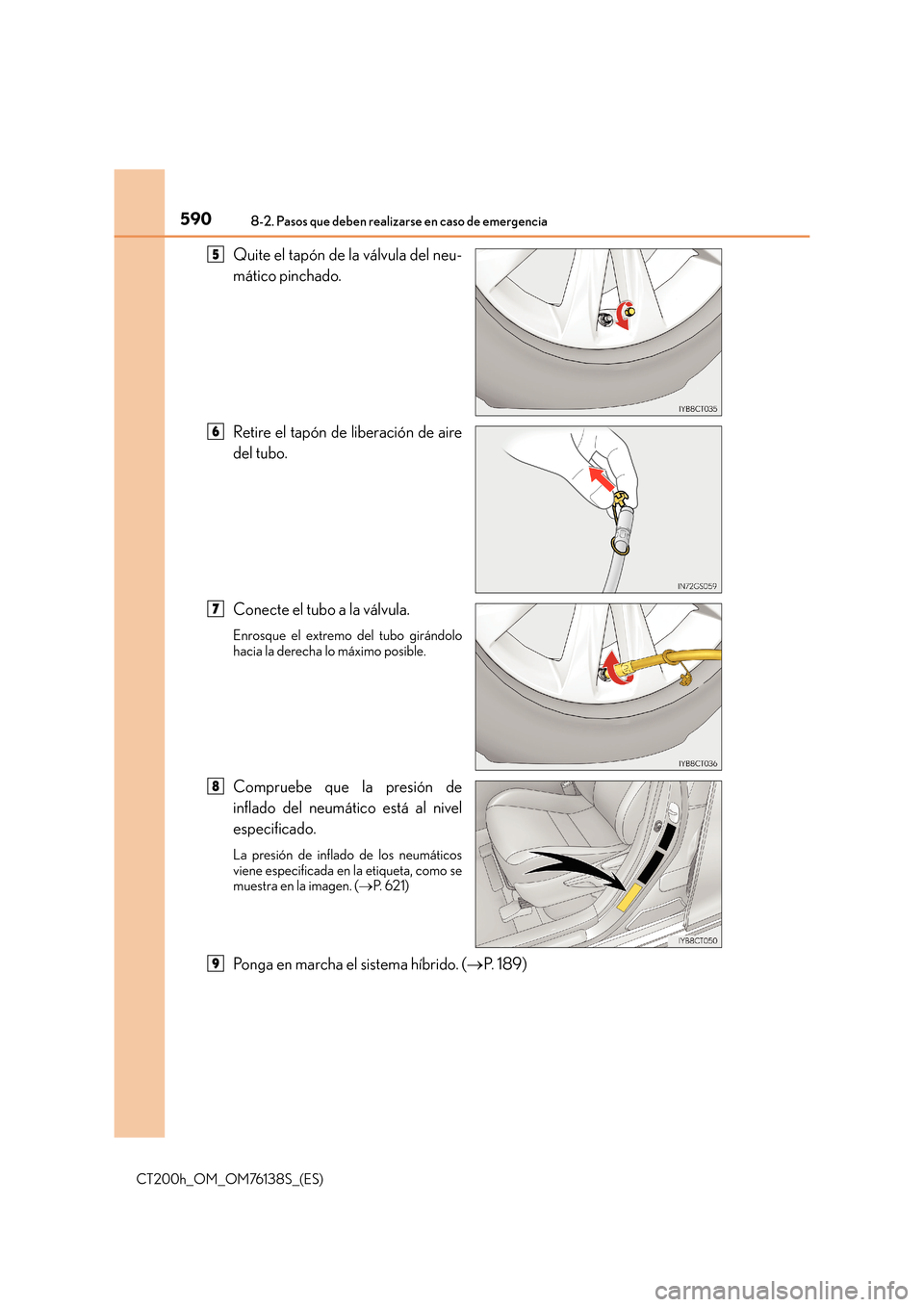

Quite el tapón de la válvula del neu-
mático pinchado.
Retire el tapón de liberación de aire
del tubo.
Conecte el tubo a la válvula.
Enrosque el extremo del tubo girándolo
hacia la derecha lo máximo posible.
Compruebe que la presión de
inflado del neumático está al nivel
especificado.
La presión de inflado de los neumáticos
viene especificada en la etiqueta, como se
muestra en la imagen. (→P. 6 2 1 )
Ponga en marcha el sistema híbrido. ( →P. 1 8 9 )
5
6
7
8
9
