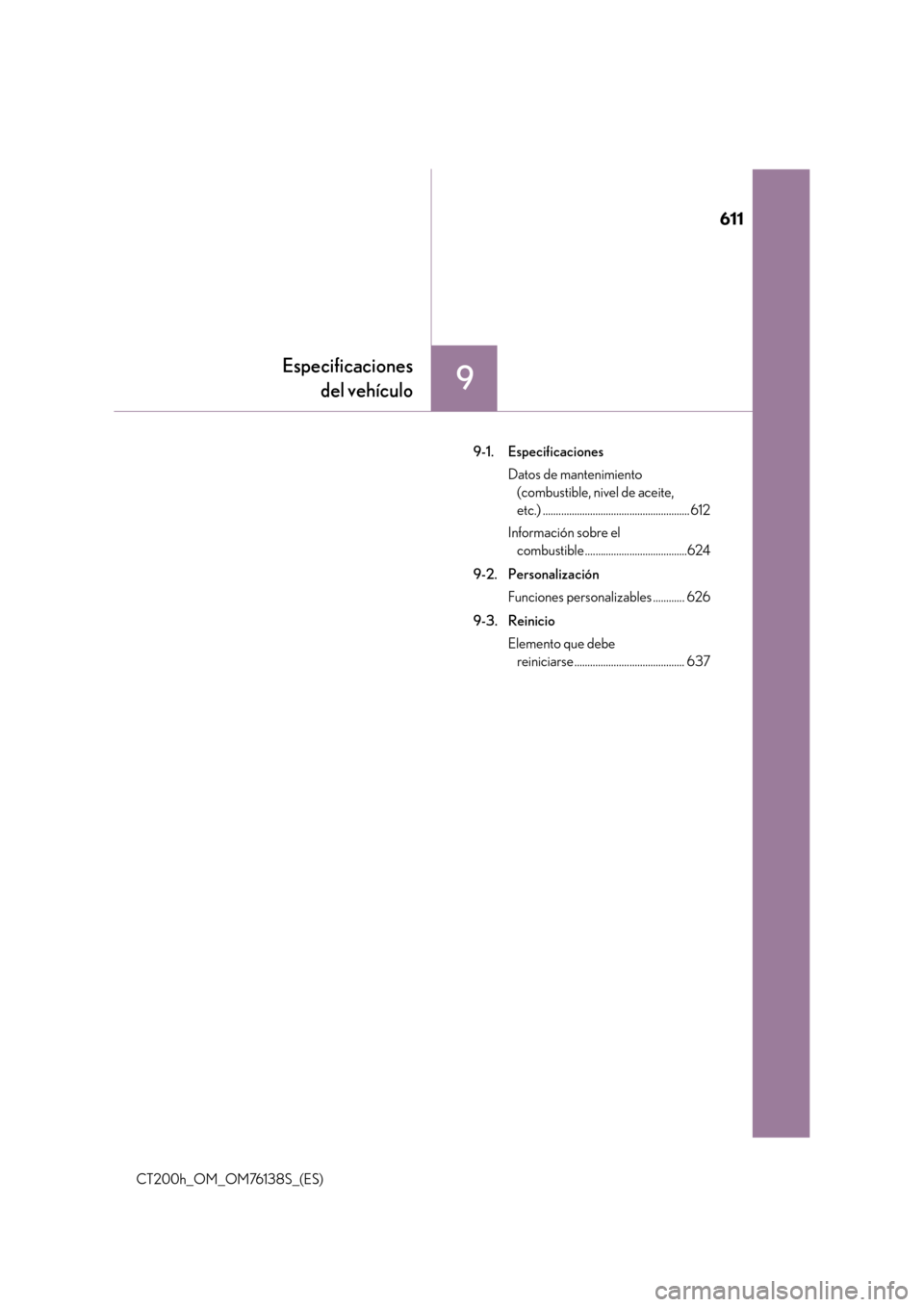

Lexus CT200h 2014 Manual del propietario (in Spanish)

611
9
Especificacionesdel vehículo
CT200h_OM_OM76138S_(ES) 9-1. Especificaciones
Datos de mantenimiento (combustible, nivel de aceite,
etc.) ........................................................ 612
Información sobre el combustible .......................................624
9-2. Personalización Funciones personalizables ............ 626
9-3. Reinicio Elemento que debe reiniciarse .......................................... 637

6129-1. Especificaciones
CT200h_OM_OM76138S_(ES)

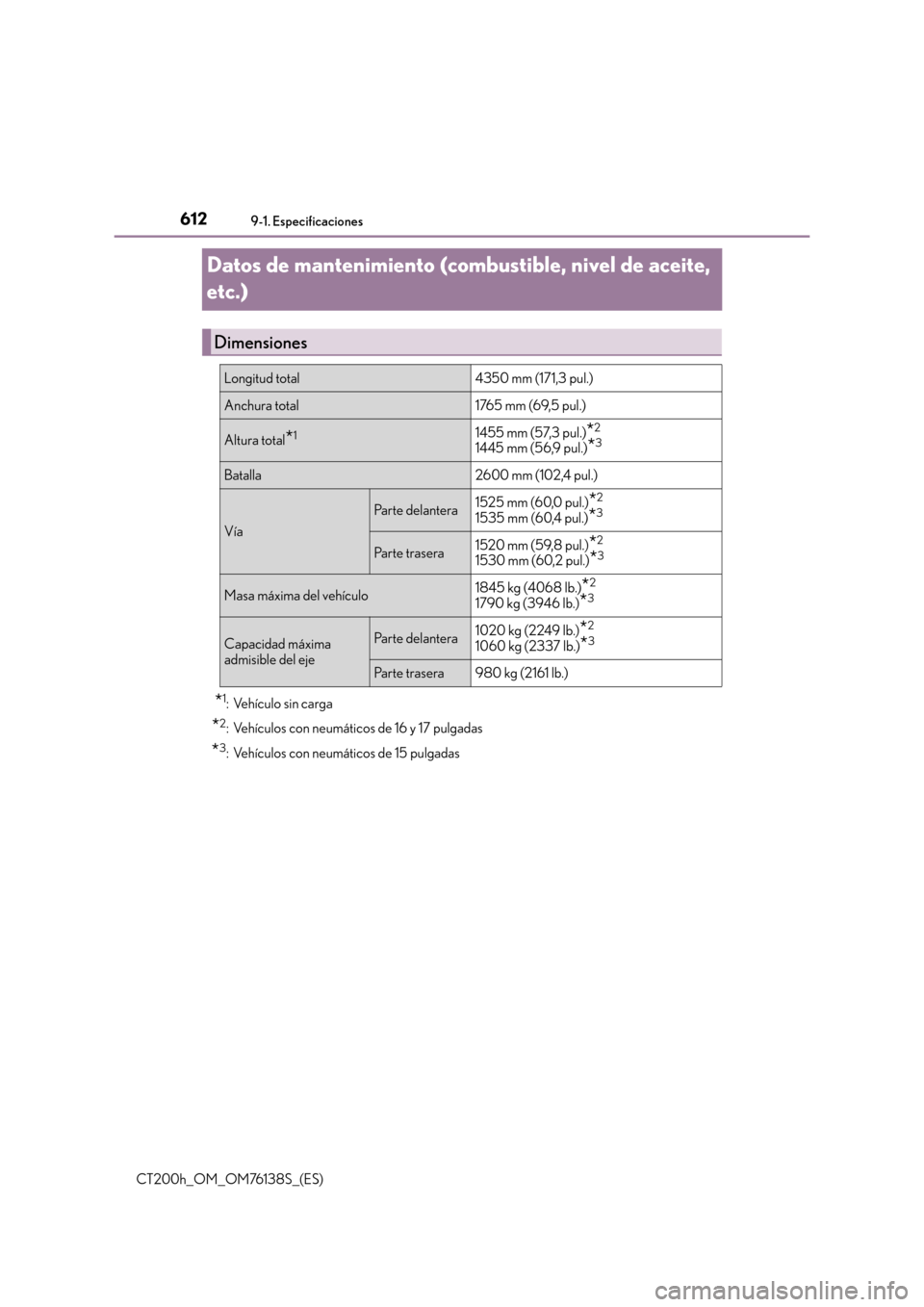

Datos de mantenimiento (combustible, nivel de aceite,
etc.)
*1: Vehículo sin carga
*2: Vehículos con neumáticos de 16 y 17 pulgadas
*3: Vehículos con neumáticos de 15 pulgadas
Dimensiones
Longitud total4350 mm (171,3 pul.)
Anchura total1765 mm (69,5 pul.)
Altura total*11455 mm (57,3 pul.)*2
1445 mm (56,9 pul.)*3
Batalla2600 mm (102,4 pul.)
Vía
Parte delantera1525 mm (60,0 pul.)*2
1535 mm (60,4 pul.)*3
Parte trasera1520 mm (59,8 pul.)*2
1530 mm (60,2 pul.)*3
Masa máxima del vehículo1845 kg (4068 lb.)*2
1790 kg (3946 lb.)*3
Capacidad máxima
admisible del ejeParte delantera1020 kg (2249 lb.)*2
1060 kg (2337 lb.)*3
Parte trasera980 kg (2161 lb.)

613
9
9-1. Especificaciones
Especificaciones del vehículo
CT200h_OM_OM76138S_(ES) ■

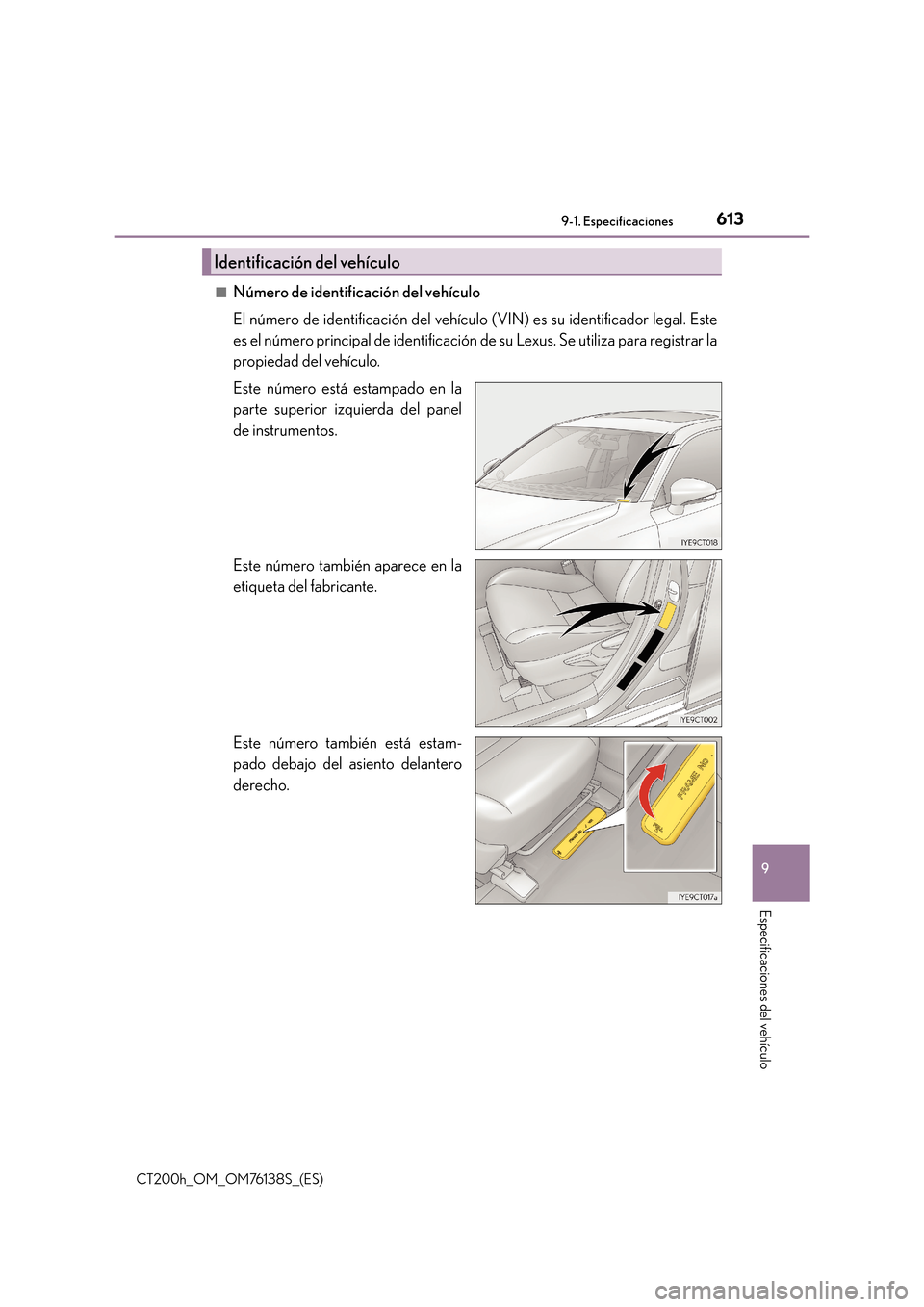

Número de identificación del vehículo
El número de identificación del vehículo
(VIN) es su identificador legal. Este
es el número principal de identificación de su Lexus. Se utiliza para registrar la
propiedad del vehículo.
Este número está estampado en la
parte superior izquierda del panel
de instrumentos.
Este número también aparece en la
etiqueta del fabricante.
Este número también está estam-
pado debajo del asiento delantero
derecho.
Identificación del vehículo

6149-1. Especificaciones
CT200h_OM_OM76138S_(ES)■

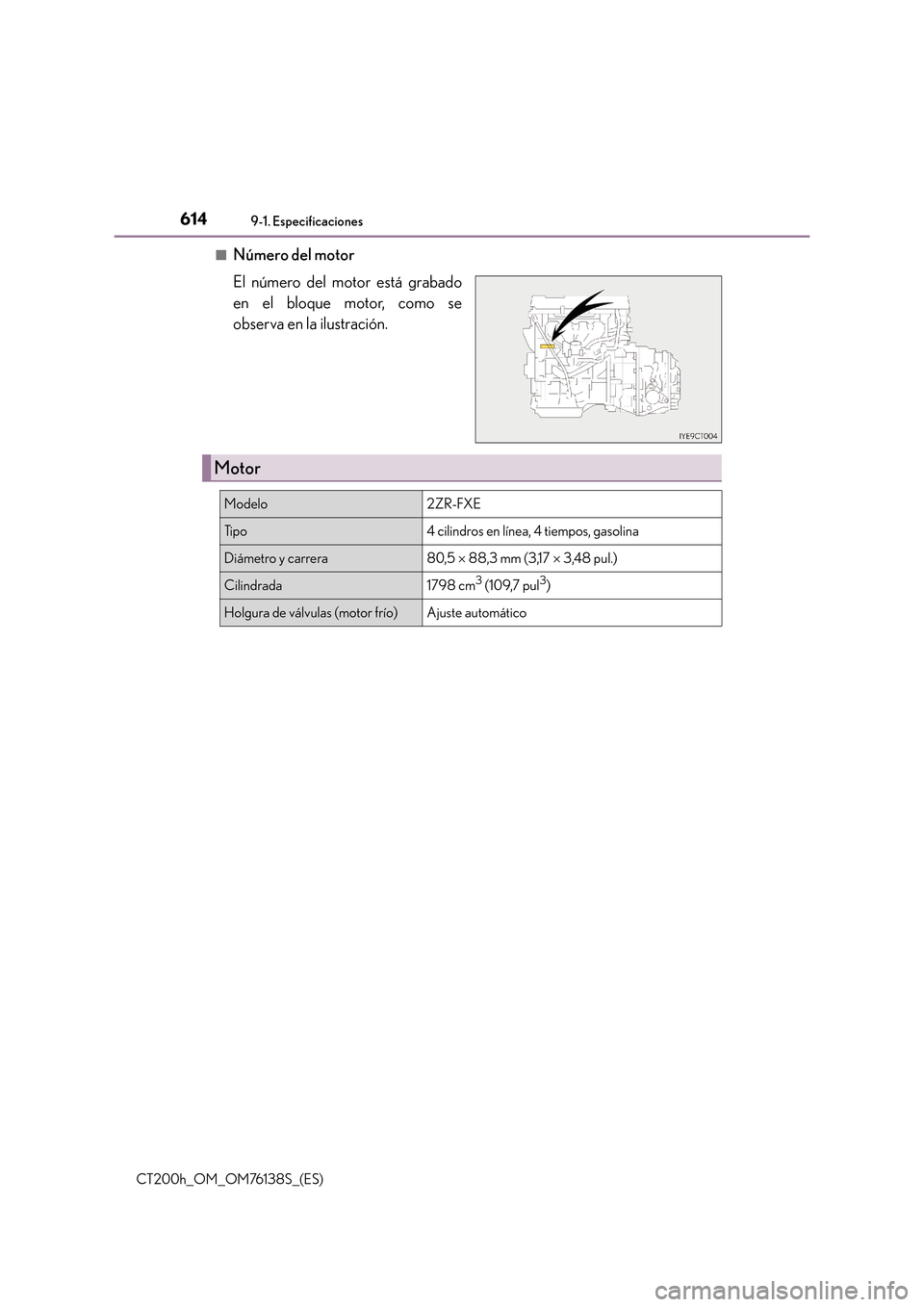

Número del motor
El número del motor está grabado
en el bloque motor, como se
observa en la ilustración.
Motor
Modelo2ZR-FXE
Ti p o4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera80,5
× 88,3 mm (3,17 × 3,48 pul.)
Cilindrada1798 cm3 (109,7 pul3)
Holgura de válvulas (motor frío)Ajuste automático

615
9
9-1. Especificaciones
Especificaciones del vehículo
CT200h_OM_OM76138S_(ES)
*: La capacidad de aceite de motor solo sirve como referencia a la hora de cambiarlo.
Caliente el motor y desactive el sistema híbrido, espere 5 minutos como mínimo, y com-
pruebe el nivel de aceite con la varilla indicadora.

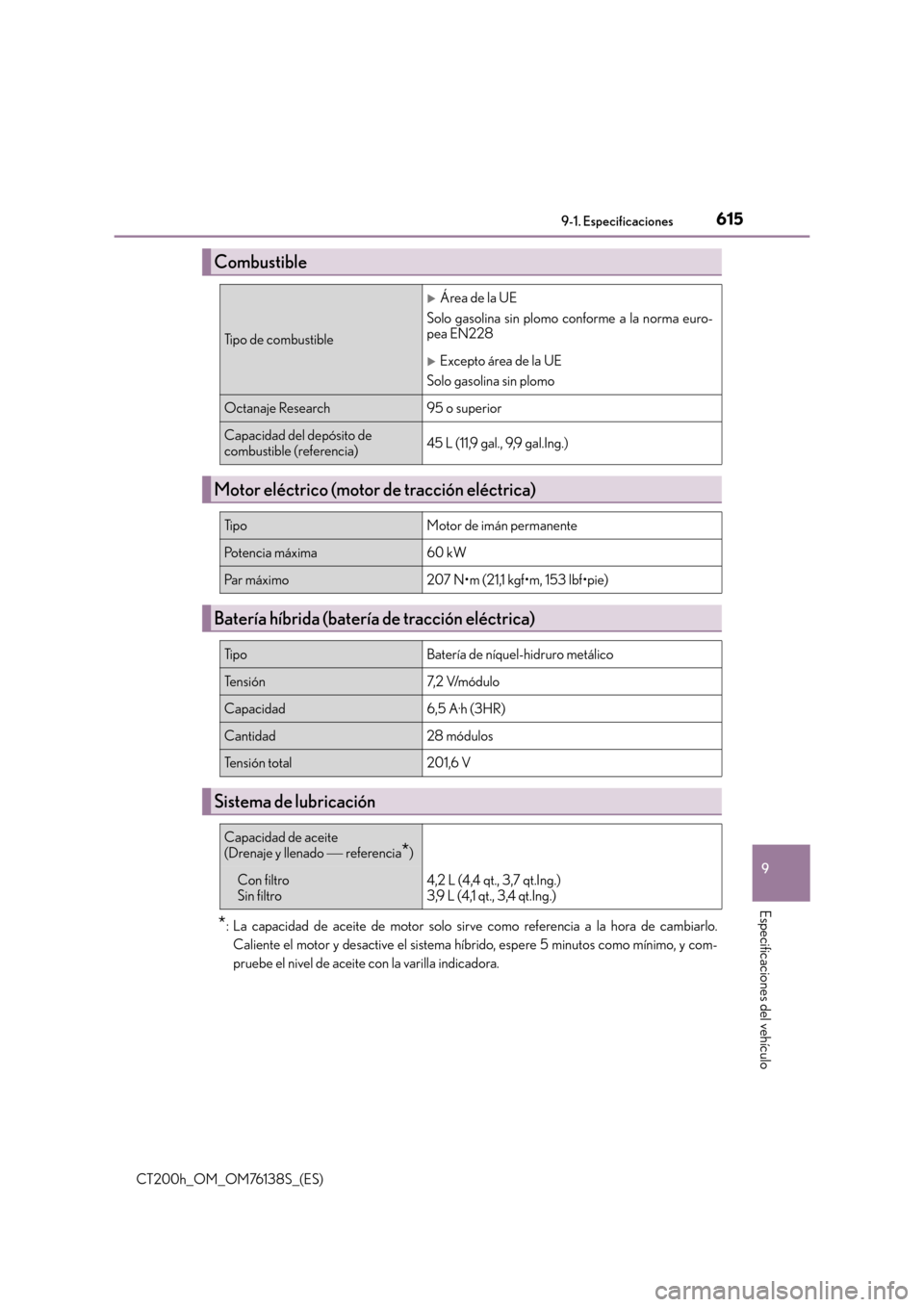

Combustible
Tipo de combustible
XÁrea de la UE
Solo gasolina sin plomo conforme a la norma euro-
pea EN228
XExcepto área de la UE
Solo gasolina sin plomo
Octanaje Research95 o superior
Capacidad del depósito de
combustible (referencia)45 L (11,9 gal., 9,9 gal.Ing.)
Motor eléctrico (motor de tracción eléctrica)
Ti p oMotor de imán permanente
Potencia máxima60 kW
Par máximo207 N•m (21,1 kgf•m, 153 lbf•pie)
Batería híbrida (batería de tracción eléctrica)
Ti p oBatería de níquel-hidruro metálico
Te n s i ó n7,2 V/módulo
Capacidad6,5 A·h (3HR)
Cantidad28 módulos
Tensión total201,6 V
Sistema de lubricación
Capacidad de aceite
(Drenaje y llenado  referencia
*)
Con filtro
Sin filtro4,2 L (4,4 qt., 3,7 qt.Ing.)
3,9 L (4,1 qt., 3,4 qt.Ing.)

6169-1. Especificaciones
CT200h_OM_OM76138S_(ES)■

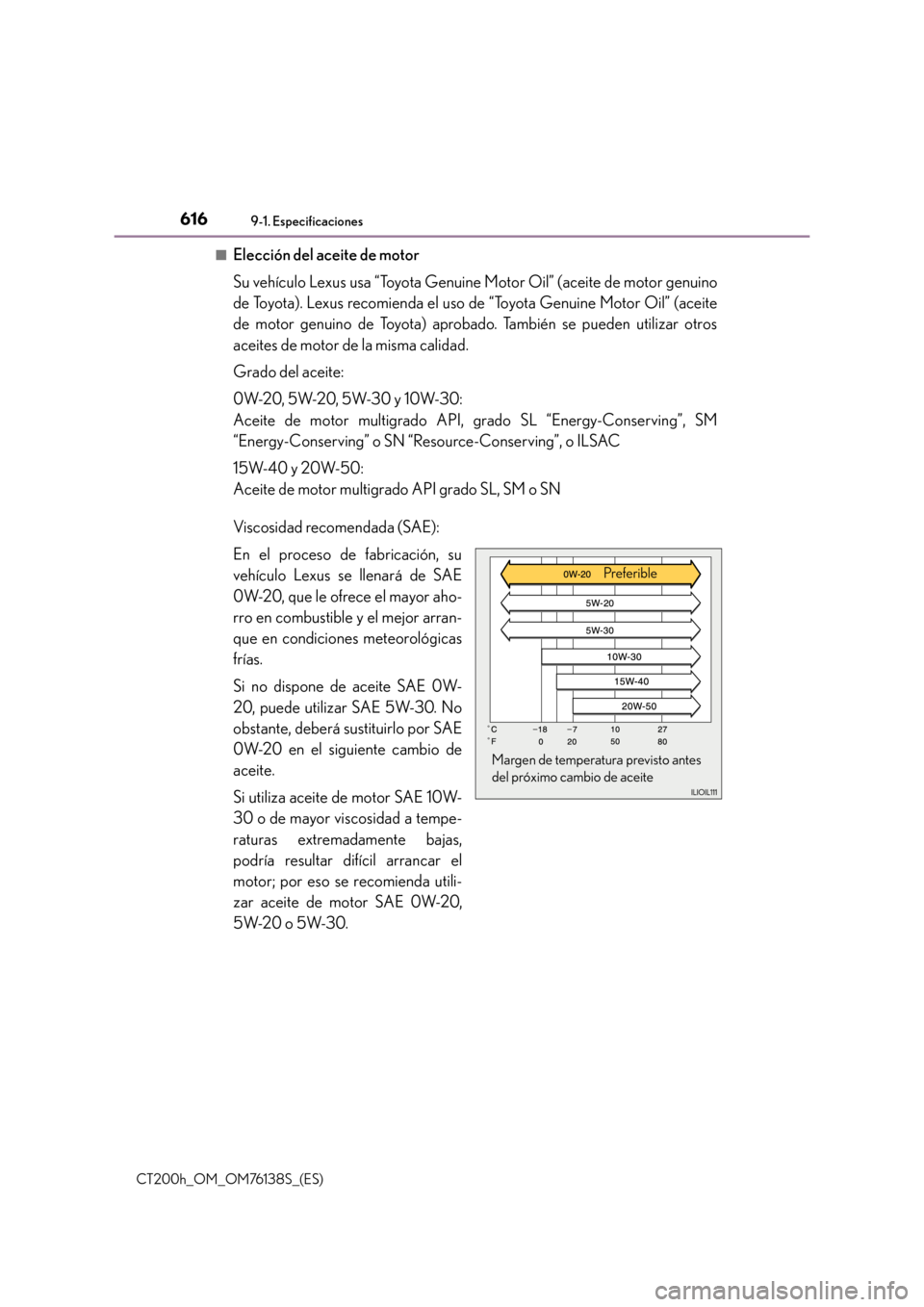

Elección del aceite de motor
Su vehículo Lexus usa “Toyota Genuine Motor Oil” (aceite de motor genuino
de Toyota). Lexus recomienda el uso de “Toyota Genuine Motor Oil” (aceite
de motor genuino de Toyota) aprobado. También se pueden utilizar otros
aceites de motor de la misma calidad.
Grado del aceite:
0W-20, 5W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API, grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”, o ILSAC
1 5 W- 4 0 y 2 0 W- 5 0 :
Aceite de motor multigrado API grado SL, SM o SN
Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Lexus se llenará de SAE
0W-20, que le ofrece el mayor aho-
rro en combustible y el mejor arran-
que en condiciones meteorológicas
frías.
Si no dispone de aceite SAE 0W-
20, puede utilizar SAE 5W-30. No
obstante, deberá sustituirlo por SAE
0W-20 en el siguiente cambio de
aceite.
Si utiliza aceite de motor SAE 10W-
30 o de mayor viscosidad a tempe-
raturas extremadamente bajas,
podría resultar difícil arrancar el
motor; por eso se recomienda utili-
zar aceite de motor SAE 0W-20,
5W-20 o 5W-30.
Margen de temperatura previsto antes
del próximo cambio de aceite
Preferible

617
9
9-1. Especificaciones
Especificaciones del vehículo
CT200h_OM_OM76138S_(ES)
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):
• La parte 0W de 0W-20 indica las propiedades necesarias del aceite para
el arranque en frío. Los aceites con valores más bajos delante de la W faci-
litan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra más
alta) puede ser preferible si el vehículo circula a gran velocidad o en situa-
ciones de carga extrema.
Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas registradas
API para ayudarle a elegir el aceite que debe utilizar. Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-Conserving”
significa que el aceite permite ahorrar
combustible y proteger el medio
ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (Inter national Lubricant Specification Advisory
Committee) aparece en la parte delantera del recipiente.
1
2

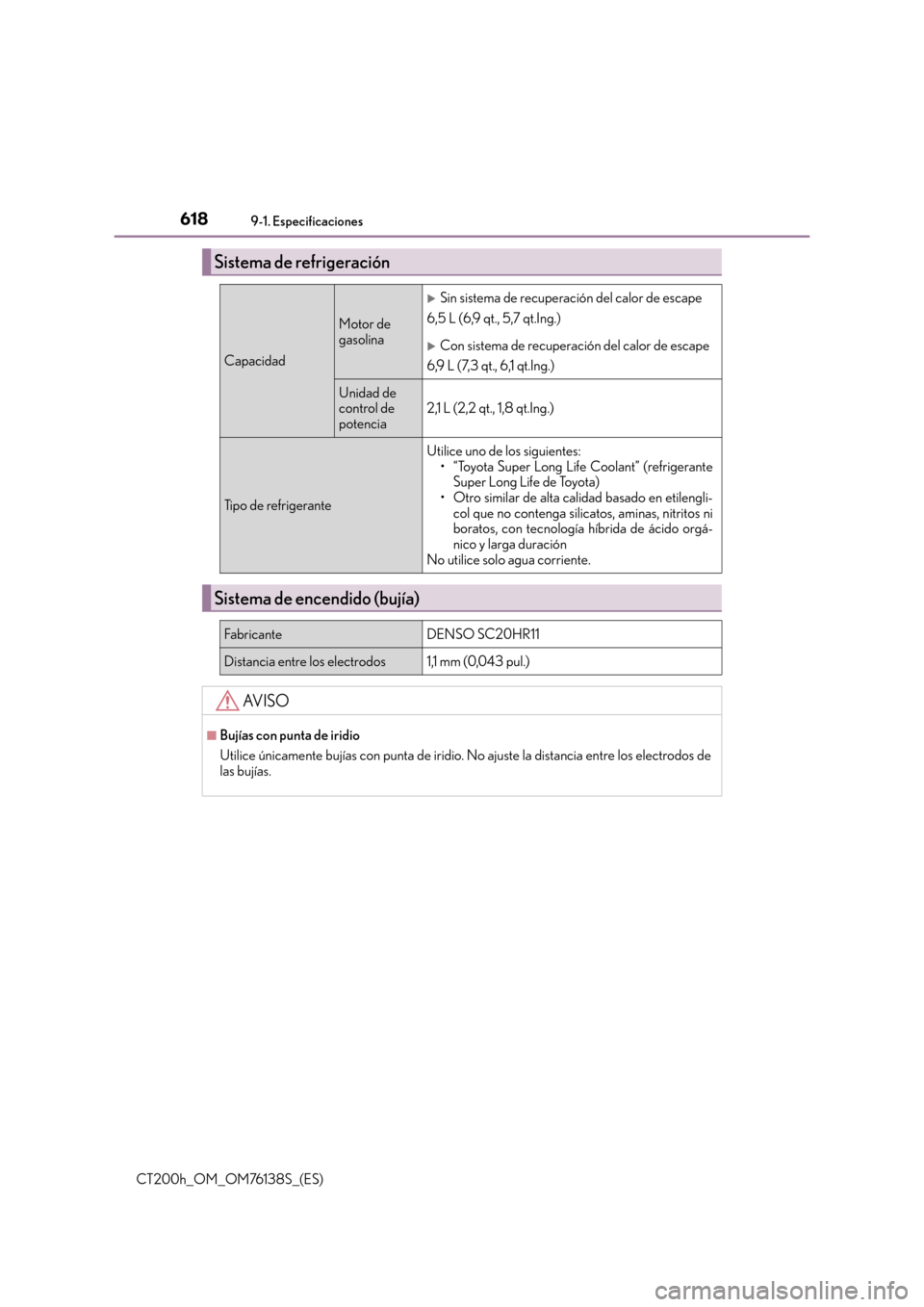

6189-1. Especificaciones
CT200h_OM_OM76138S_(ES)
Sistema de refrigeración
Capacidad
Motor de
gasolina
XSin sistema de recuperación del calor de escape
6,5 L (6,9 qt., 5,7 qt.Ing.)
XCon sistema de recuperación del calor de escape
6,9 L (7,3 qt., 6,1 qt.Ing.)
Unidad de
control de
potencia2,1 L (2,2 qt., 1,8 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes: • “Toyota Super Long Life Coolant” (refrigeranteSuper Long Life de Toyota)
• Otro similar de alta calidad basado en etilengli-
col que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgá-
nico y larga duración
No utilice solo agua corriente.
Sistema de encen dido (bujía)
FabricanteDENSO SC20HR11
Distancia entre los electrodos1,1 mm (0,043 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electrodos de
las bujías.

619
9
9-1. Especificaciones
Especificaciones del vehículo
CT200h_OM_OM76138S_(ES)
*: La capacidad de líquido se indica solo como referencia.
Si es necesario reponerlo, póngase en contacto con un concesionario o taller de repara-
ciones Lexus autorizado, o con cualquier otro establecimiento con personal debidamente
cualificado y equipado.

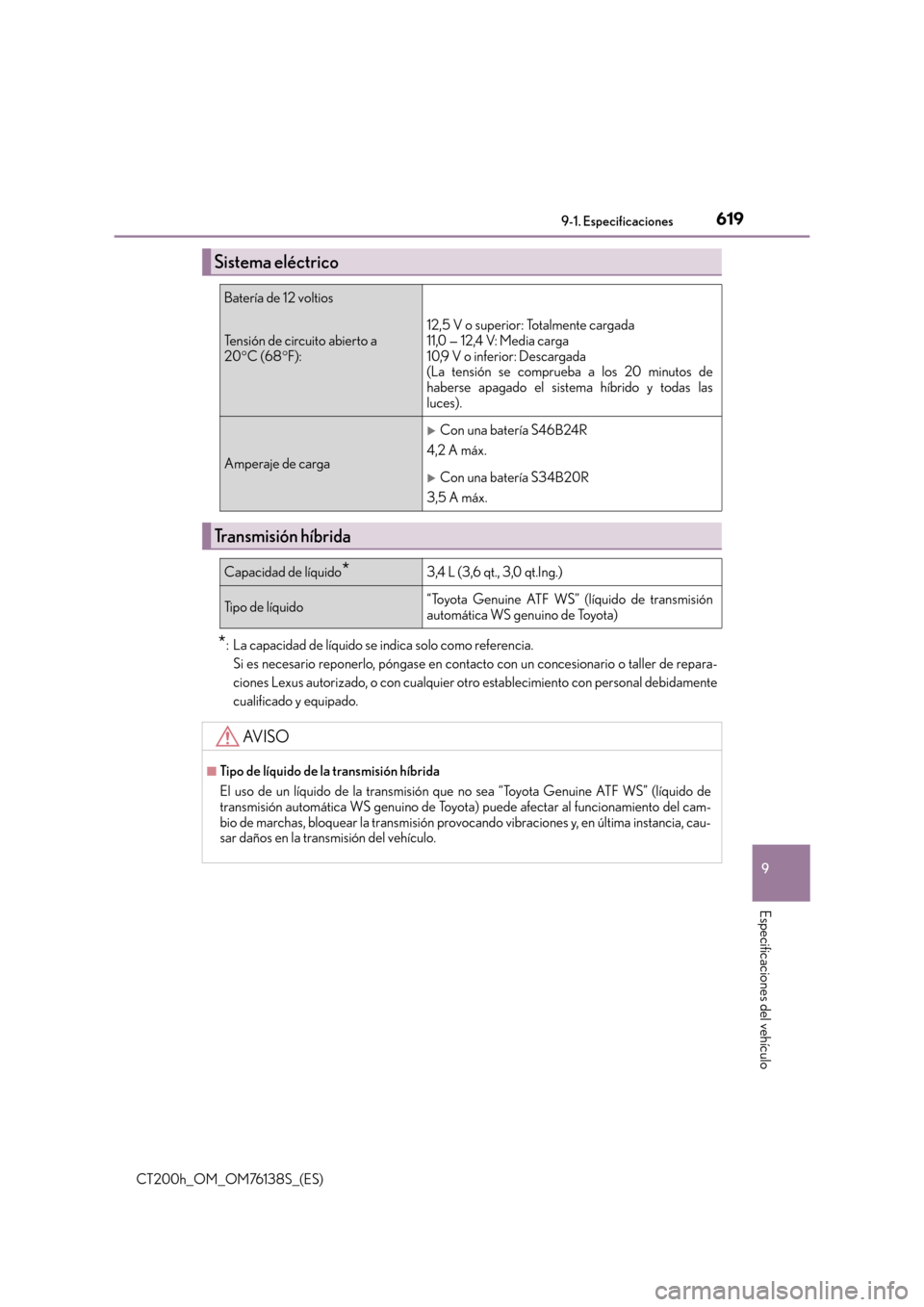

Sistema eléctrico
Batería de 12 voltios
Tensión de circuito abierto a
20 °C (68 °F):
12,5 V o superior: Totalmente cargada
11,0 — 12,4 V: Media carga
10,9 V o inferior: Descargada
(La tensión se comprueba a los 20 minutos de
haberse apagado el sistema híbrido y todas las
luces).
Amperaje de carga
XCon una batería S46B24R
4,2 A máx.
XCon una batería S34B20R
3,5 A máx.
Transmisión híbrida
Capacidad de líquido*3,4 L (3,6 qt., 3,0 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de transmisión
automática WS genuino de Toyota)
AV I S O
■Tipo de líquido de la transmisión híbrida
El uso de un líquido de la transmisión que no sea “Toyota Genuine ATF WS” (líquido de
transmisión automática WS genuino de Toyota) puede afectar al funcionamiento del cam-
bio de marchas, bloquear la transmisión provocando vibraciones y, en última instancia, cau-
sar daños en la transmisión del vehículo.

6209-1. Especificaciones
CT200h_OM_OM76138S_(ES)
*1: Holgura mínima del pedal cuando se pisa con una fuerza de 196 N (20,0 kgf, 44,1 lbf)mientras el sistema híbrido está funcionando.
*2: Recorrido del pedal del freno de estacionamiento cuando se pisa con una fuerza de300 N (30,6 kgf, 67,5 lbf).

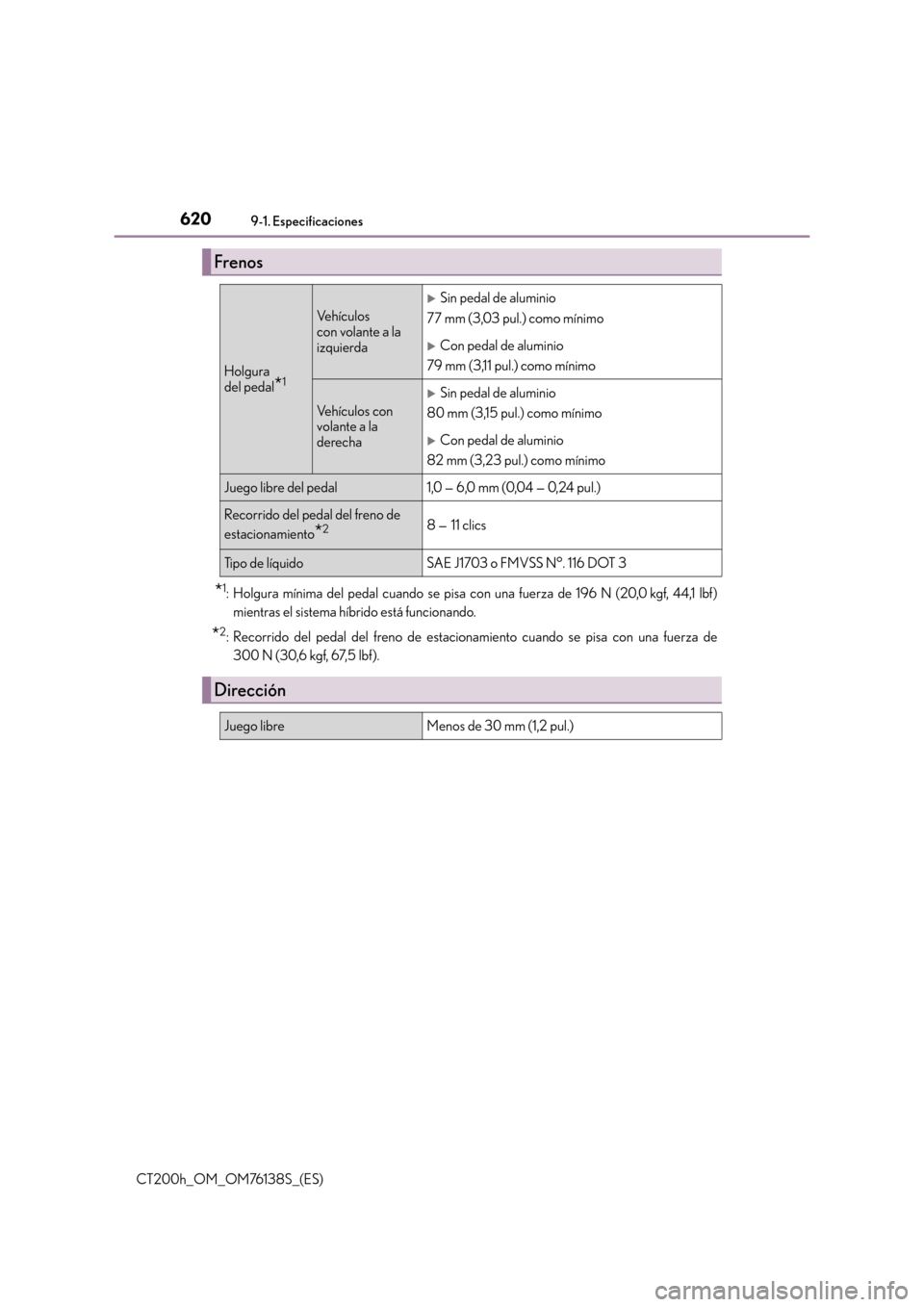

Frenos
Holgura
del pedal
*1
Ve h í c u l o s
con volante a la
izquierda
XSin pedal de aluminio
77 mm (3,03 pul.) como mínimo
XCon pedal de aluminio
79 mm (3,11 pul.) como mínimo
Ve h í c u l o s c o n
volante a la
derecha
XSin pedal de aluminio
80 mm (3,15 pul.) como mínimo
XCon pedal de aluminio
82 mm (3,23 pul.) como mínimo
Juego libre del pedal1,0 — 6,0 mm (0,04 — 0,24 pul.)
Recorrido del pedal del freno de
estacionamiento
*28 — 11 clics
Tipo de líquidoSAE J1703 o FMVSS N°. 116 DOT 3
Dirección
Juego libreMenos de 30 mm (1,2 pul.)
