Lexus CT200h 2014 Manuale del proprietario (in Italian)

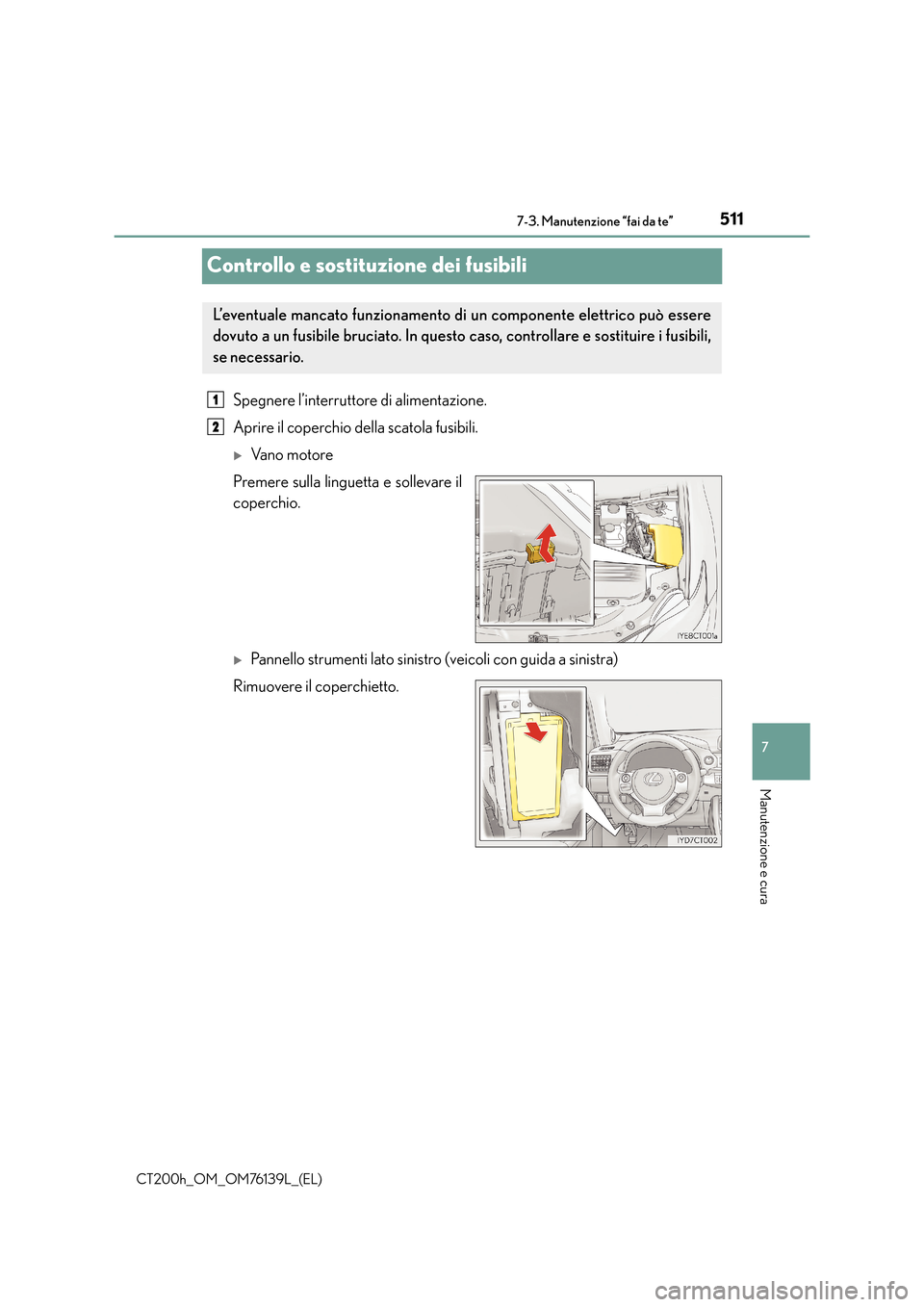

5117-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
XVa n o m o t o r e
Premere sulla linguetta e sollevare il
coperchio.
XPannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchietto.
L’eventuale mancato funzionamento di un componente elettrico può essere
dovuto a un fusibile bruciato. In questo caso, controllare e sostituire i fusibili,
se necessario.
1
2

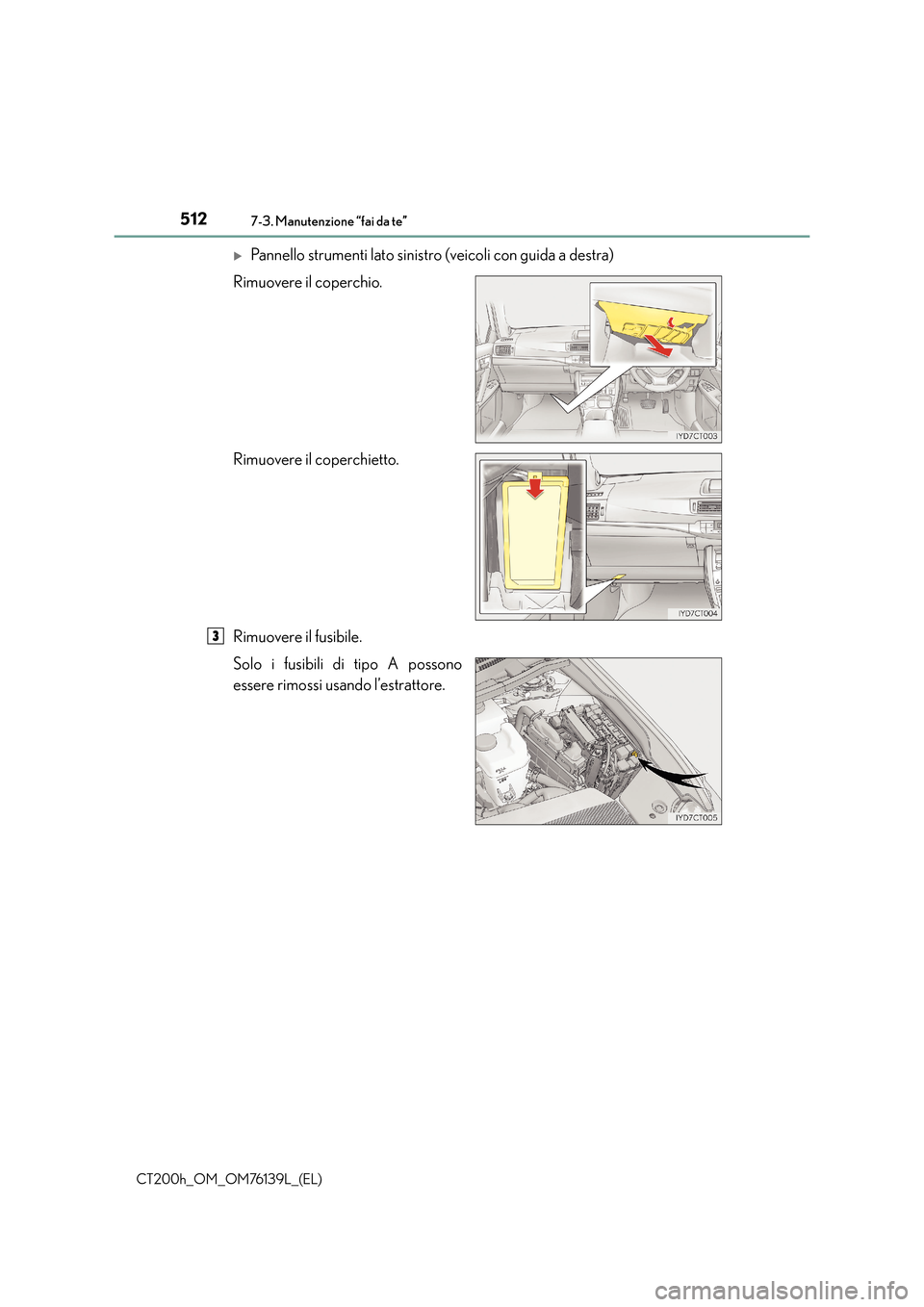

5127-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
XPannello strumenti lato sinistro (veicoli con guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchietto.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
3

5137-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato. L’ampe-
raggio è indicato sul coperchio della scatola fusibili.
4
1
2
XTi p o AXTi p o B
XTi p o CXTi p o D

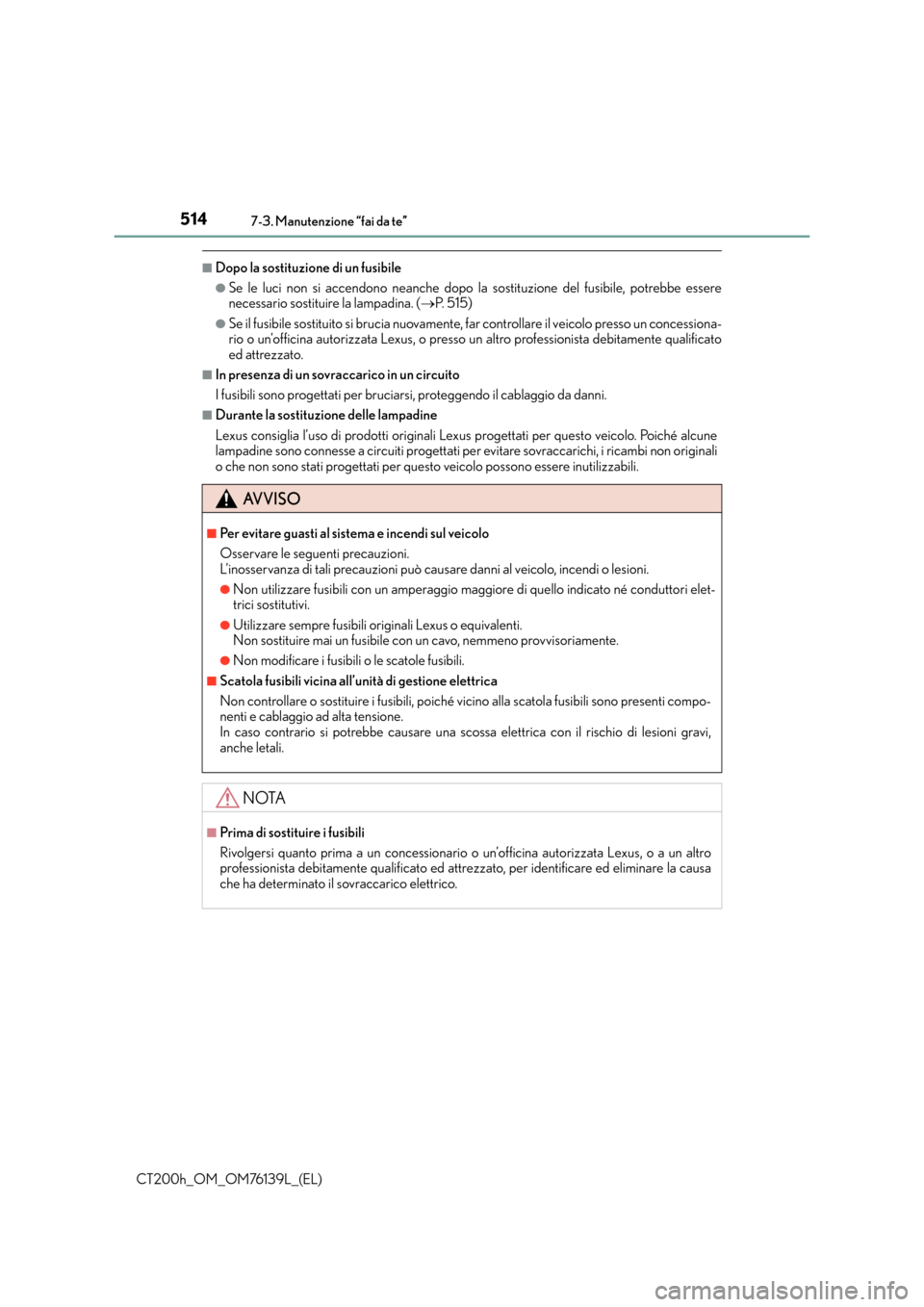

5147-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
■Dopo la sostituzione di un fusibile
●Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe essere
necessario sostituire la lampadina. (→P. 5 1 5 )
●Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista debitamente qualificato
ed attrezzato.
■In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■Durante la sostituzione delle lampadine
Lexus consiglia l’uso di prodotti originali Lexus progettati per questo veicolo. Poiché alcune
lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i ricambi non originali
o che non sono stati progettati per questo veicolo possono essere inutilizzabili.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare danni al veicolo, incendi o lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori elet-
trici sostitutivi.
●Utilizzare sempre fusibili originali Lexus o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
●Non modificare i fusibili o le scatole fusibili.
■Scatola fusibili vicina all’unità di gestione elettrica
Non controllare o sostituire i fusibili, poiché vicino alla scatola fusibili sono presenti compo-
nenti e cablaggio ad alta tensione.
In caso contrario si potrebbe causare una scossa elettrica con il rischio di lesioni gravi,
anche letali.
NOTA
■Prima di sostituire i fusibili
Rivolgersi quanto prima a un concessionario o un’officina autorizzata Lexus, o a un altro
professionista debitamente qualificato ed attrezzato, per identificare ed eliminare la causa
che ha determinato il sovraccarico elettrico.

5157-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura

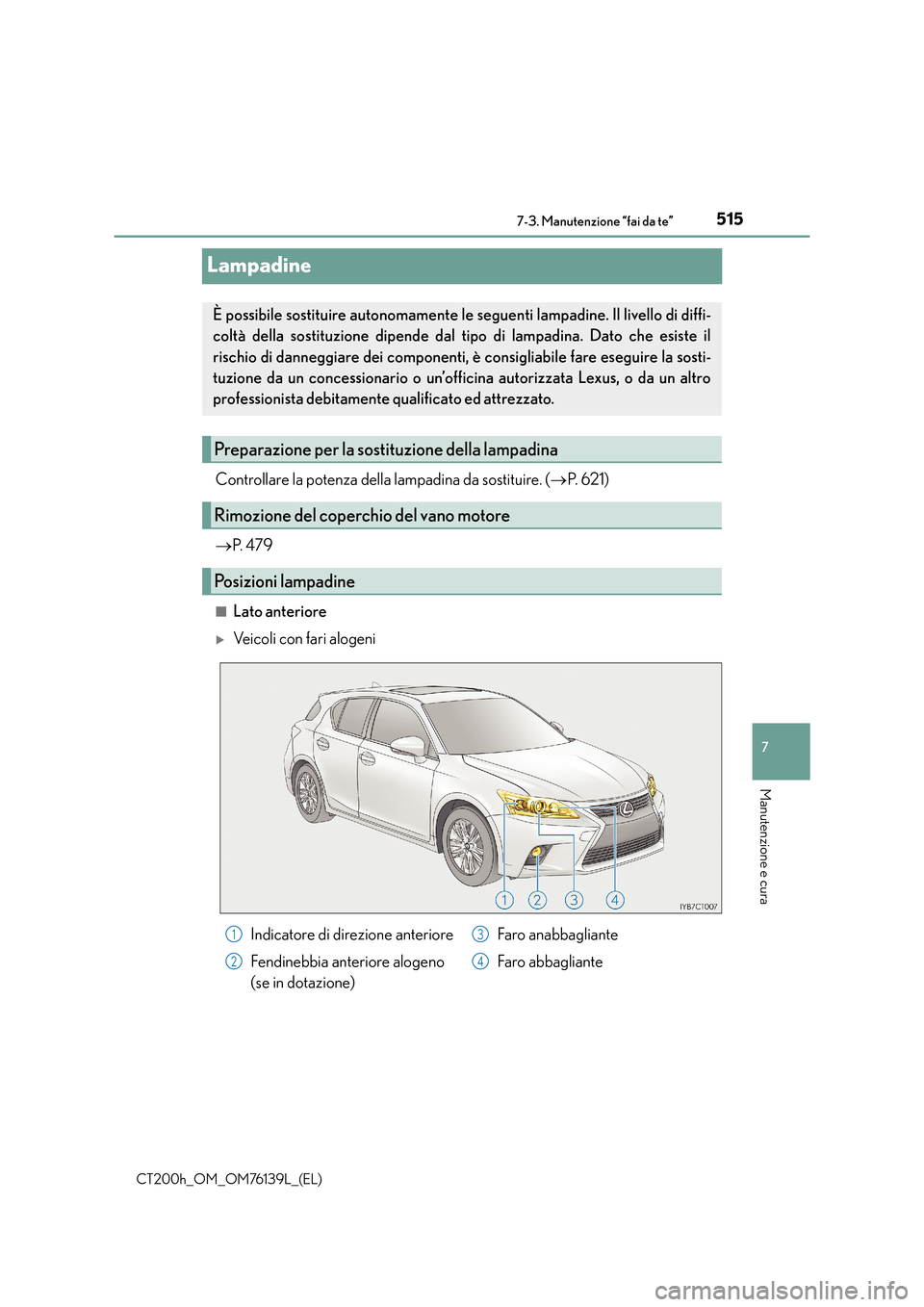

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 6 2 1 )
→ P. 4 7 9
■Lato anteriore
XVeicoli con fari alogeni
È possibile sostituire autonomamente le seguenti lampadine. Il livello di diffi-
coltà della sostituzione dipende dal tipo di lampadina. Dato che esiste il
rischio di danneggiare dei componenti, è consigliabile fare eseguire la sosti-
tuzione da un concessionario o un’officina autorizzata Lexus, o da un altro
professionista debitamente qualificato ed attrezzato.
Preparazione per la sostituzione della lampadina
Rimozione del coperchio del vano motore
Posizioni lampadine
Indicatore di direzione anteriore
Fendinebbia anteriore alogeno
(se in dotazione) Fa ro ana bb a gl ia nte
Faro abbagliante1
2
3
4

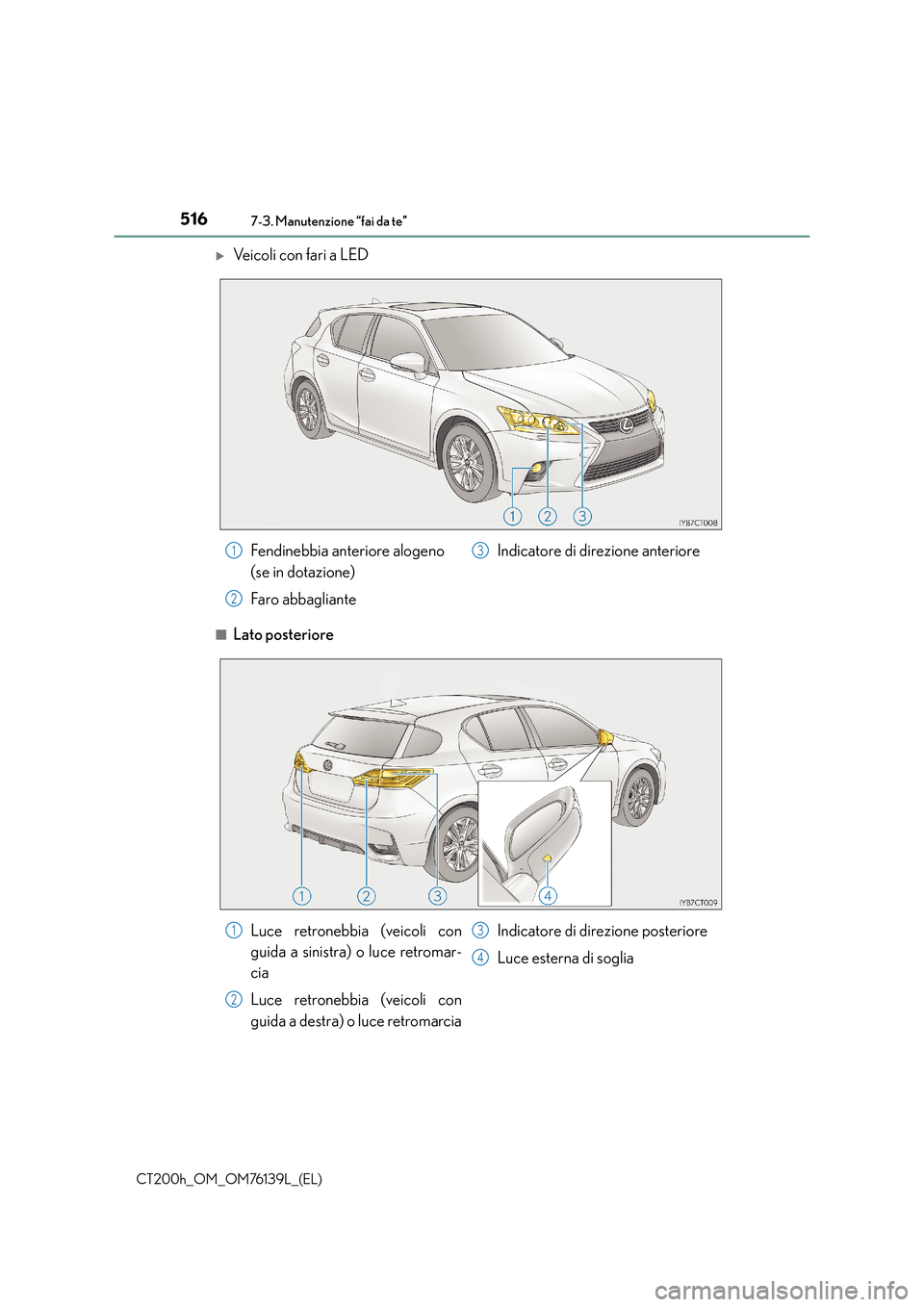

5167-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
XVeicoli con fari a LED
■Lato posteriore
Fendinebbia anteriore alogeno
(se in dotazione)
Faro abbaglianteIndicatore di direzione anteriore1
2
3
Luce retronebbia (veicoli con
guida a sinistra) o luce retromar-
cia
Luce retronebbia (veicoli con
guida a destra) o luce retromarciaIndicatore di direzione posteriore
Luce esterna di soglia1
2
3
4

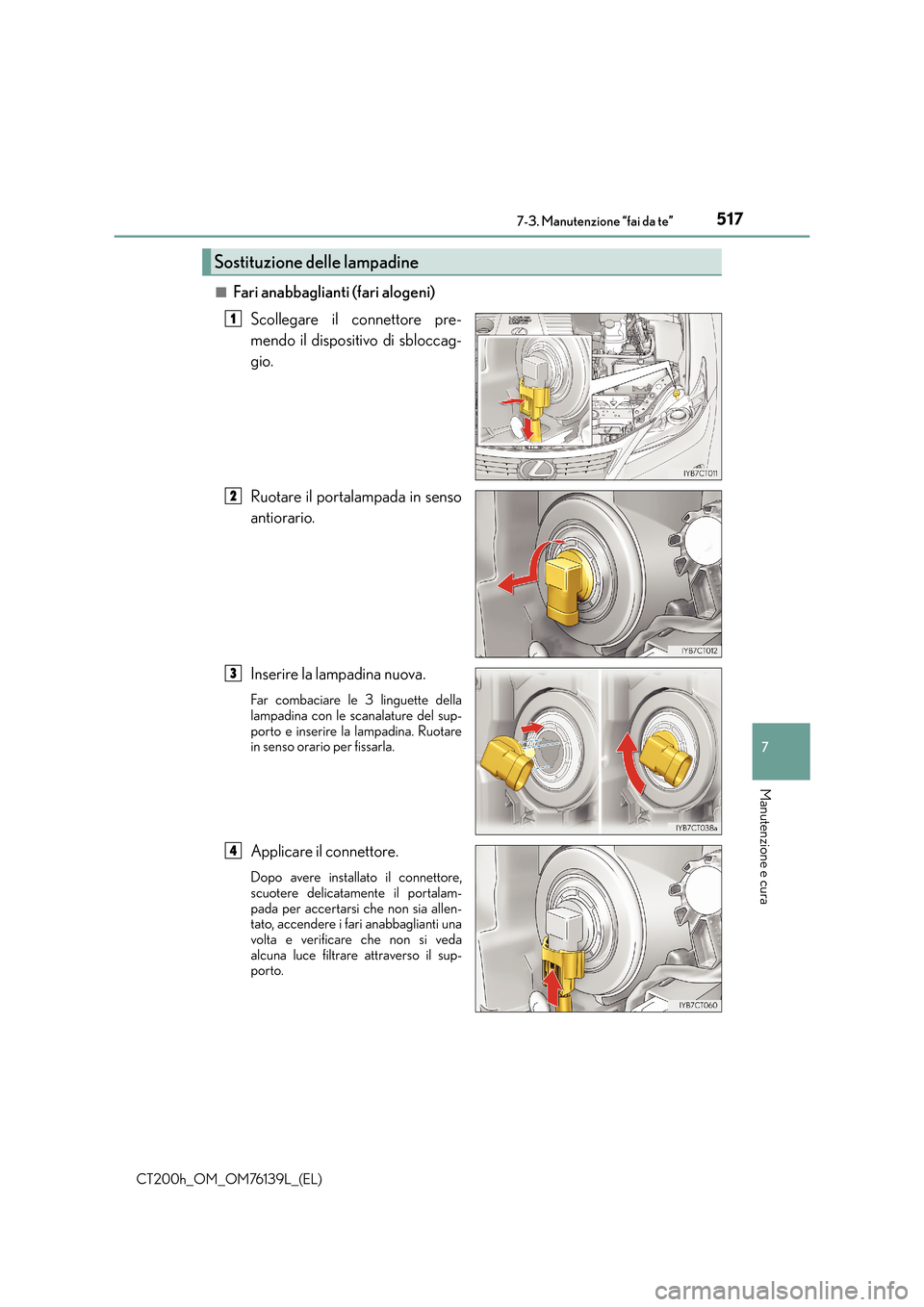

5177-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
■Fari anabbaglianti (fari alogeni)Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in senso
antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del sup-
porto e inserire la lampadina. Ruotare
in senso orario per fissarla.
Applicare il connettore.
Dopo avere installato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia allen-
tato, accendere i fari anabbaglianti una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
Sostituzione delle lampadine
1
2
3
4

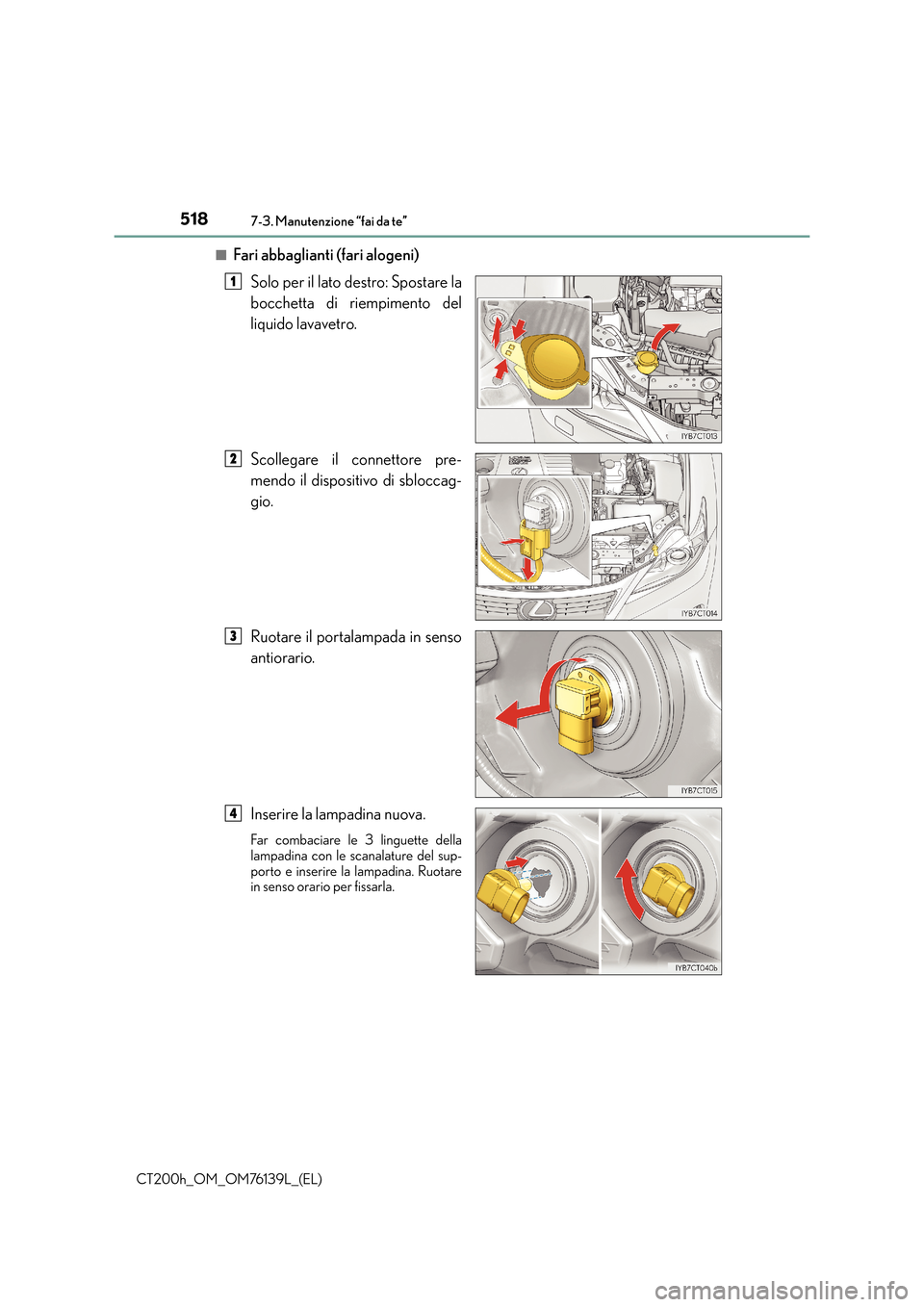

5187-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)■
Fari abbaglianti (fari alogeni)
Solo per il lato destro: Spostare la
bocchetta di riempimento del
liquido lavavetro.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in senso
antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del sup-
porto e inserire la lampadina. Ruotare
in senso orario per fissarla.
1
2
3
4

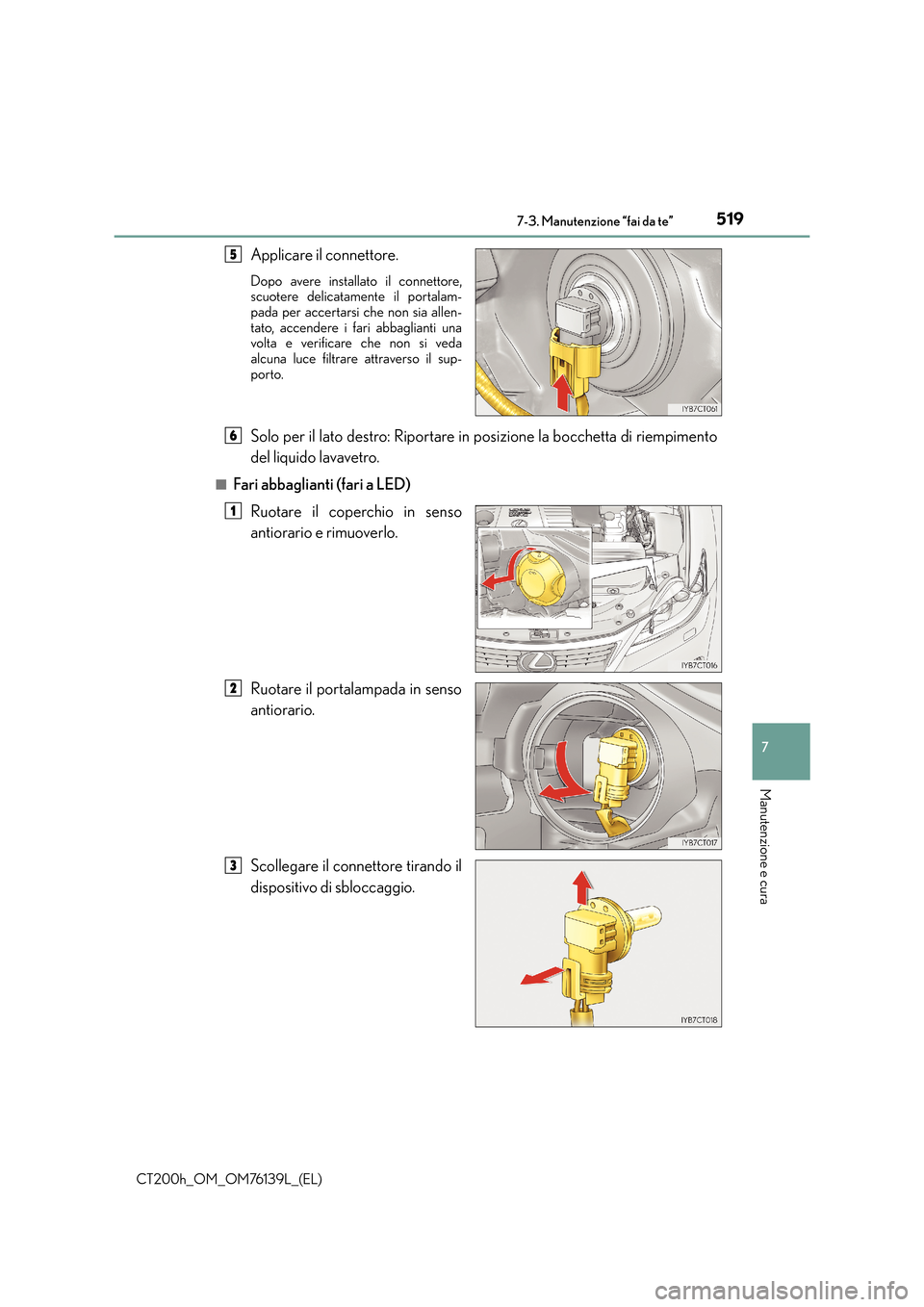

5197-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
7
Manutenzione e cura
Applicare il connettore.
Dopo avere installato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia allen-
tato, accendere i fari abbaglianti una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
Solo per il lato destro: Riportare in posizione la bocchetta di riempimento
del liquido lavavetro.
■Fari abbaglianti (fari a LED)
Ruotare il coperchio in senso
antiorario e rimuoverlo.
Ruotare il portalampada in senso
antiorario.
Scollegare il connettore tirando il
dispositivo di sbloccaggio.
5
6
1
2
3

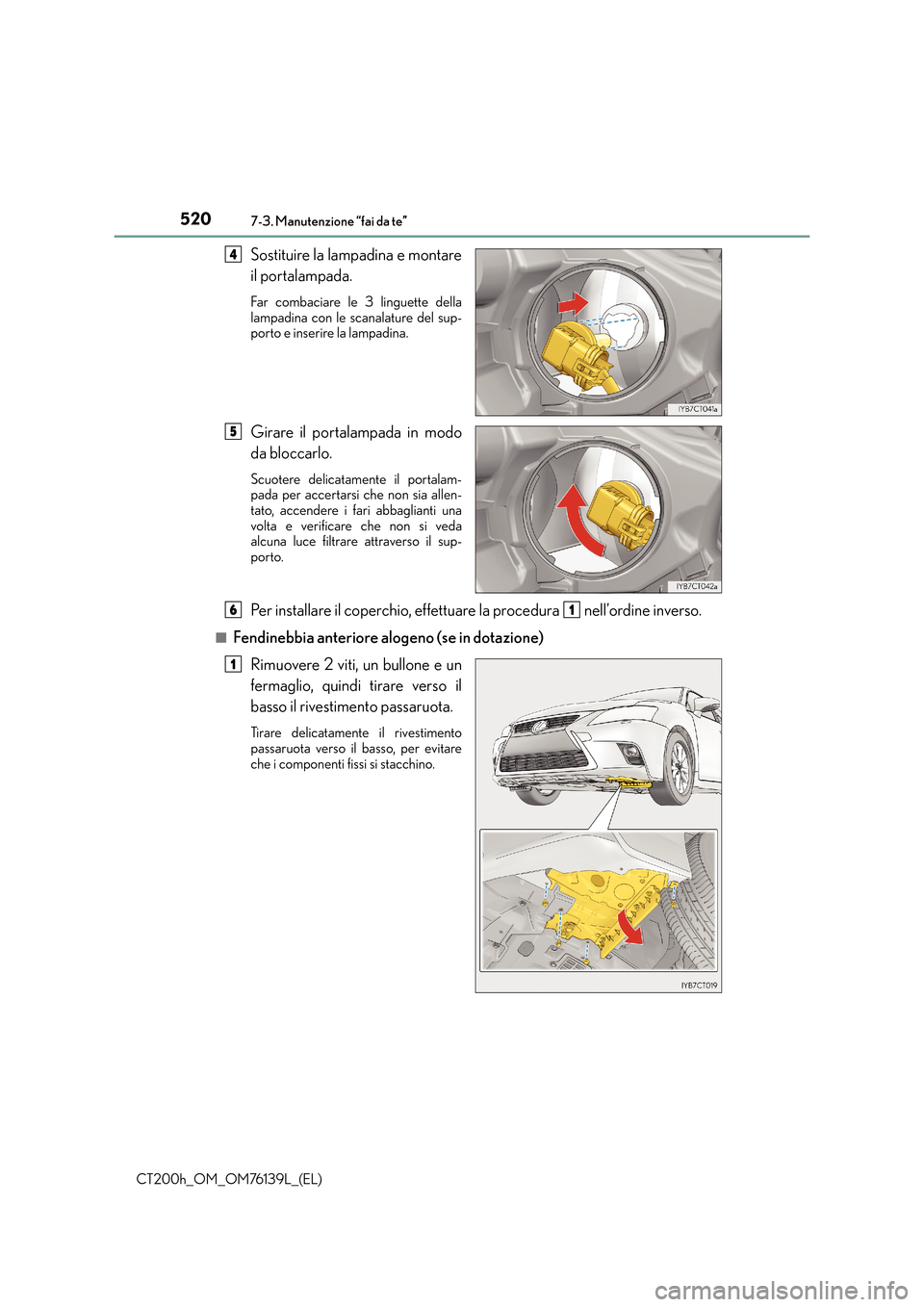

5207-3. Manutenzione “fai da te”
CT200h_OM_OM76139L_(EL)
Sostituire la lampadina e montare
il portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del sup-
porto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia allen-
tato, accendere i fari abbaglianti una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
Per installare il coperchio, effettuare la procedura nell’ordine inverso.
■Fendinebbia anteriore alogeno (se in dotazione)Rimuovere 2 viti, un bullone e un
fermaglio, quindi tirare verso il
basso il rivestimento passaruota.
Tirare delicatamente il rivestimento
passaruota verso il basso, per evitare
che i componenti fissi si stacchino.
4
5
61
