Lexus CT200h 2017 Manuel du propriétaire (in French)

6108-2. Procédures en cas d’urgence
CT200h_OM_OM76215D_(D)

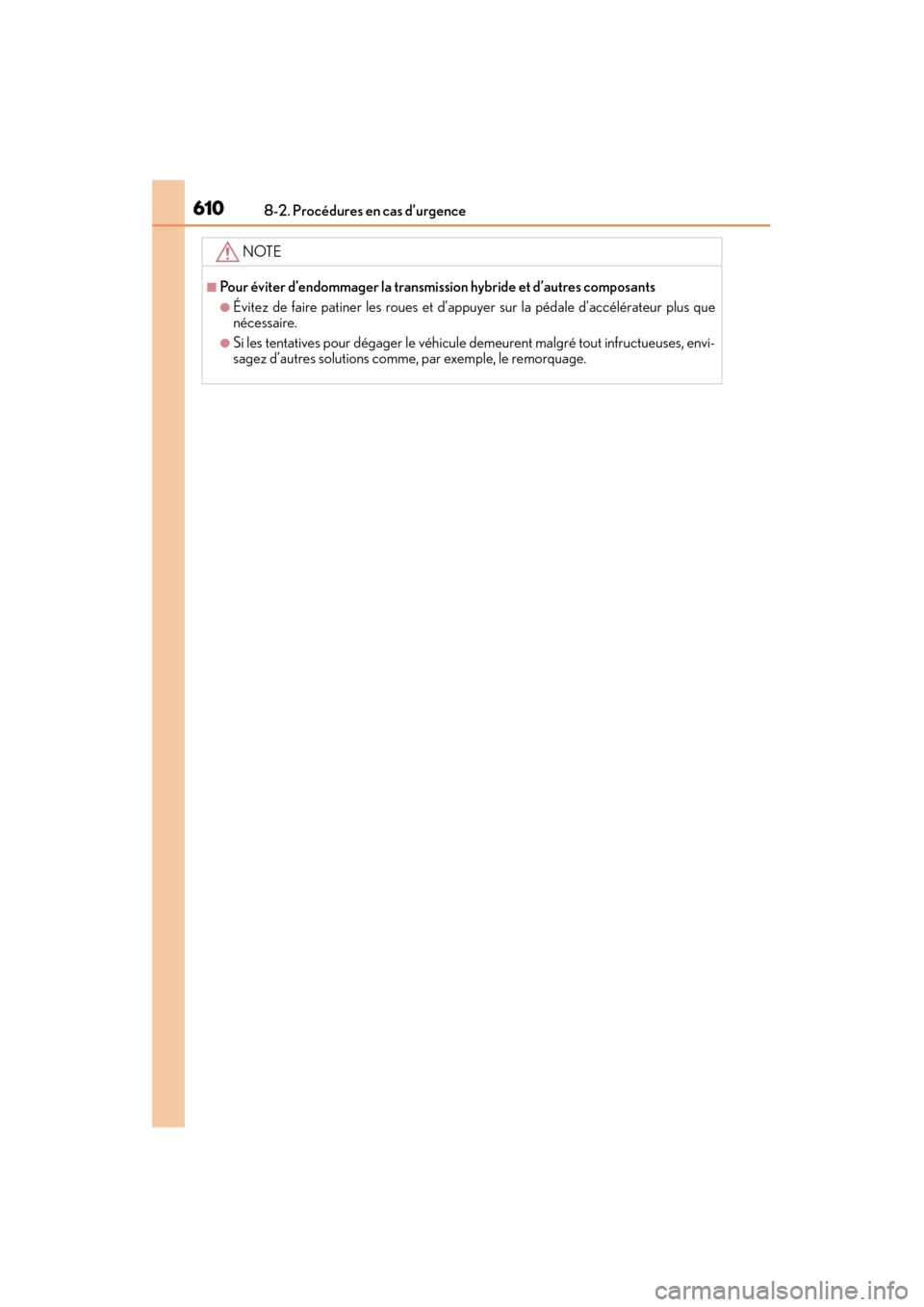

NOTE
■Pour éviter d’endommager la transmission hybride et d’autres composants
●Évitez de faire patiner les roues et d’appuyer sur la pédale d’accélérateur plus que
nécessaire.
●Si les tentatives pour dégager le véhicule demeurent malgré tout infructueuses, envi-
sagez d’autres solutions comme, par exemple, le remorquage.

611
CT200h_OM_OM76215D_(D)

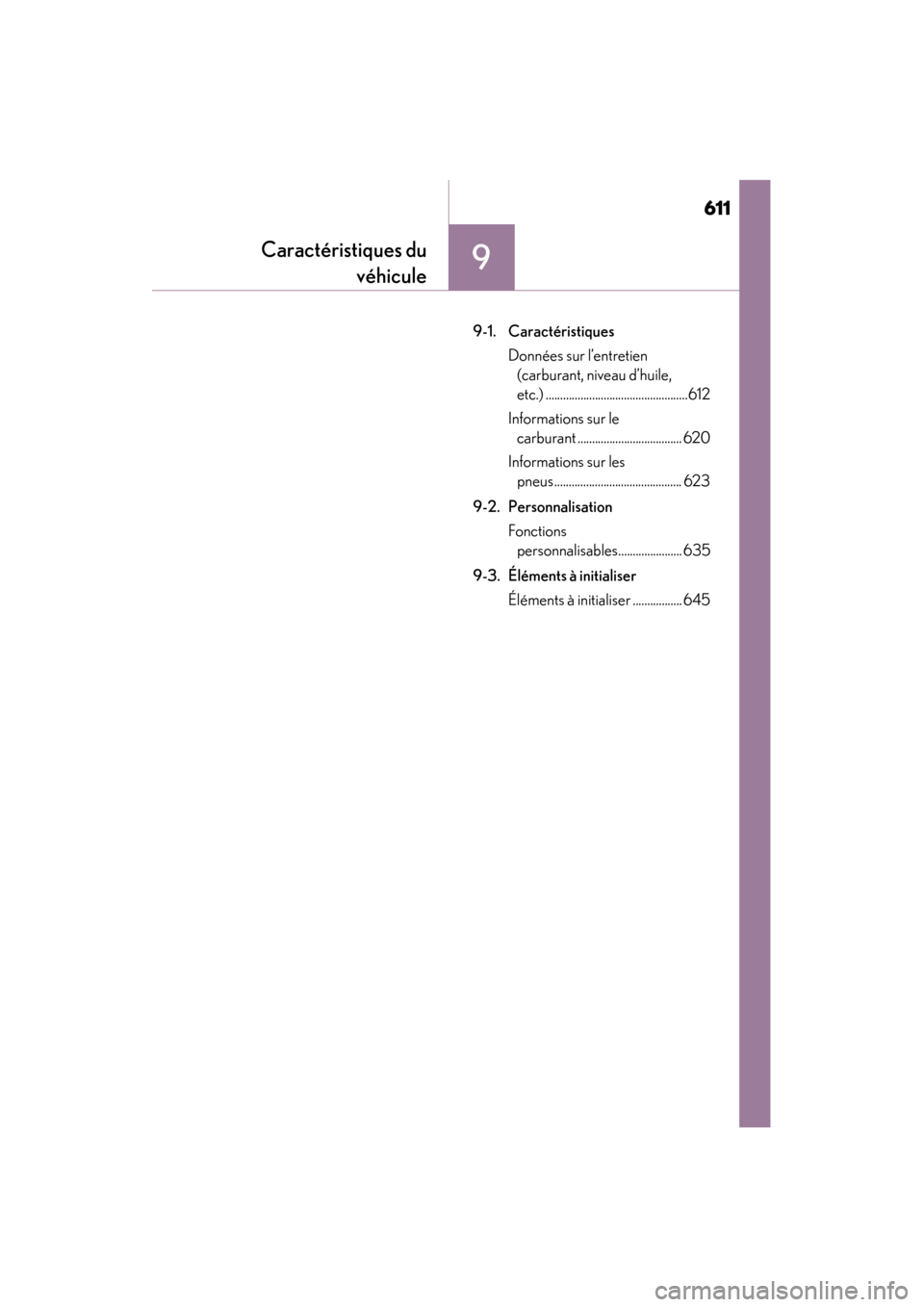

Caractéristiques duvéhicule9
9-1. Caractéristiques
Données sur l’entretien (carburant, niveau d’huile,
etc.) .................................................612
Informations sur le carburant .................................... 620
Informations sur les pneus............................................ 623
9-2. Personnalisation Fonctions personnalisables...................... 635
9-3. Éléments à initialiser Éléments à initialiser ................. 645

612
CT200h_OM_OM76215D_(D)9-1. Caractéristiques
Données sur l’entretien (carburant, niveau d’huile, etc.)
* : Tare du véhicule
■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de votre
Lexus. Il sert à immatriculer votre véhicule.
Ce numéro est estampillé sur le côté
supérieur gauche du tableau de
bord.
Ce numéro se trouve aussi sur l’éti-
quette d’homologation.
Dimensions et poids
Longueur totale171,3 in. (4350 mm)
Largeur totale69,5 in. (1765 mm)
Hauteur totale*57,3 in. (1455 mm)
Empattement102,4 in. (2600 mm)
Vo i eAv a n t60,0 in. (1525 mm)
Arrière59,8 in. (1520 mm)
Capacité de charge du véhicule
(occupants + bagages)825 lb. (370 kg)
Identification du véhicule

CT200h_OM_OM76215D_(D)
6139-1. Caractéristiques
9
Caractéristiques du véhicule

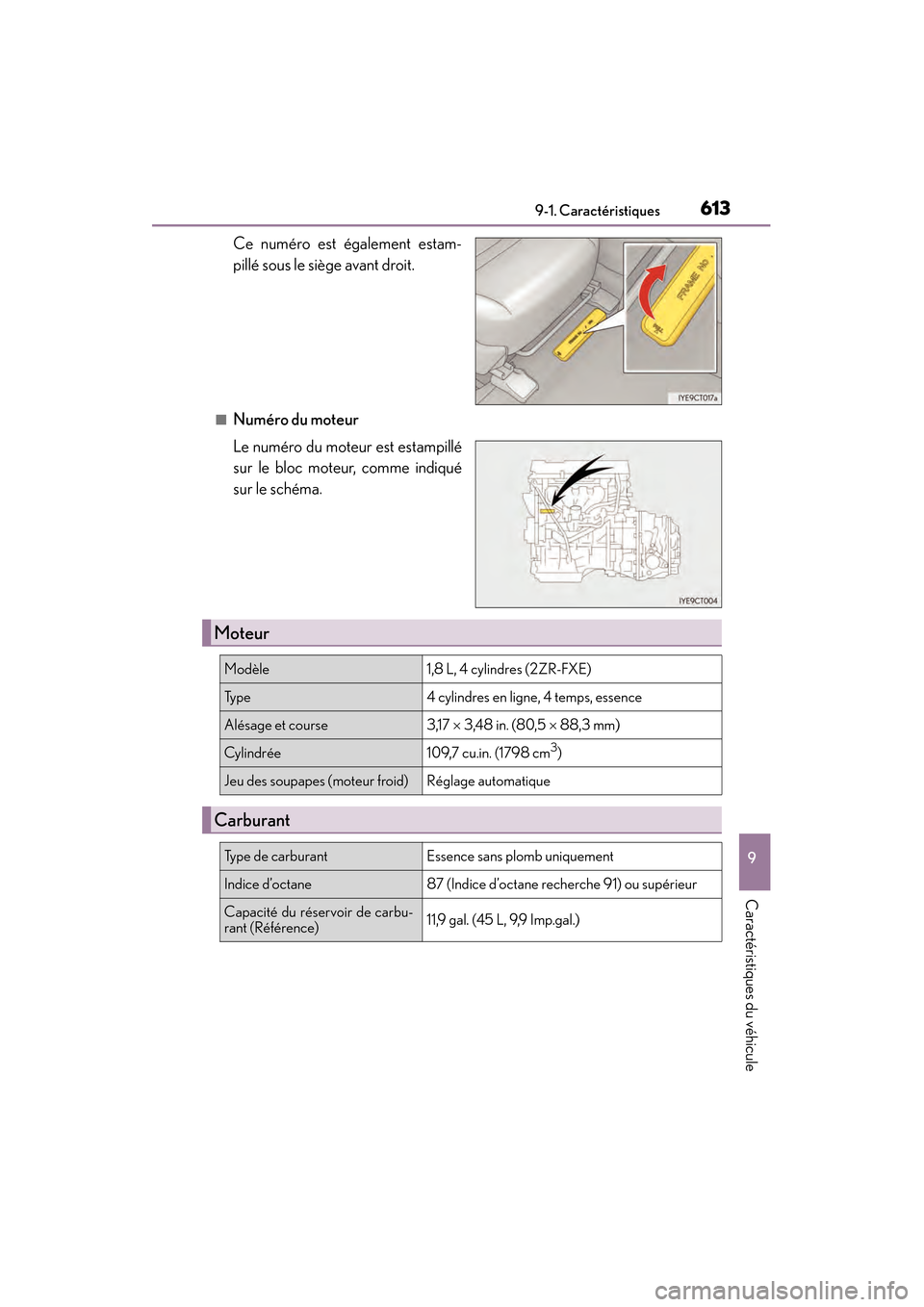

Ce numéro est également estam-
pillé sous le siège avant droit.
■Numéro du moteur
Le numéro du moteur est estampillé
sur le bloc moteur, comme indiqué
sur le schéma.
Moteur
Modèle1,8 L, 4 cylindres (2ZR-FXE)
Ty p e4 cylindres en ligne, 4 temps, essence
Alésage et course3,17 × 3,48 in. (80,5 × 88,3 mm)
Cy lin dr ée109,7 cu.in. (1798 cm3)
Jeu des soupapes (moteur froid)Réglage automatique
Carburant
Ty p e d e c a r b u r a n tEssence sans plomb uniquement
Indice d’octane87 (Indice d’octane recherche 91) ou supérieur
Capacité du réservoir de carbu-
rant (Référence)11,9 gal. (45 L, 9,9 Imp.gal.)

614
CT200h_OM_OM76215D_(D)9-1. Caractéristiques
* : La quantité d’huile moteur est indiquée comme référence à des fins de vidange
d’huile moteur. Réchauffez le moteur et dé sactivez le système hybride, attendez plus
de 5 minutes, puis vérifiez le niveau d’huile sur la jauge d’huile.

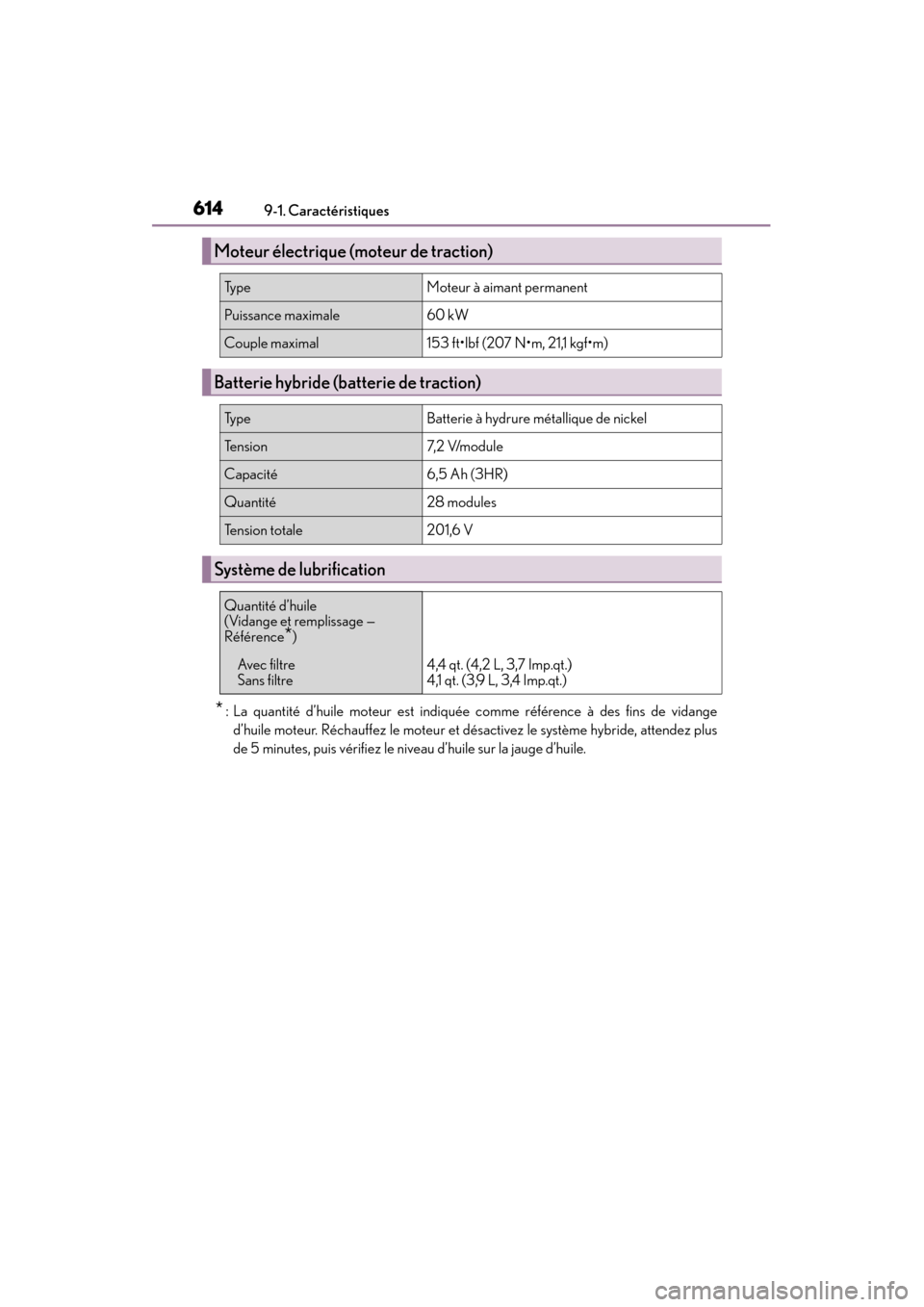

Moteur électrique (moteur de traction)
Ty p eMoteur à aimant permanent
Puissance maximale60 kW
Couple maximal153 ft•lbf (207 N•m, 21,1 kgf•m)
Batterie hybride (batterie de traction)
Ty p eBatterie à hydrure métallique de nickel
Te n s i o n7, 2 V/m o d u l e
Capacité6,5 Ah (3HR)
Quantité28 modules
Tension totale201,6 V
Système de lubrification
Quantité d’huile
(Vidange et remplissage —
Référence
*)
Avec filtre
Sans filtre4,4 qt. (4,2 L, 3,7 Imp.qt.)
4,1 qt. (3,9 L, 3,4 Imp.qt.)

CT200h_OM_OM76215D_(D)
6159-1. Caractéristiques
9
Caractéristiques du véhicule

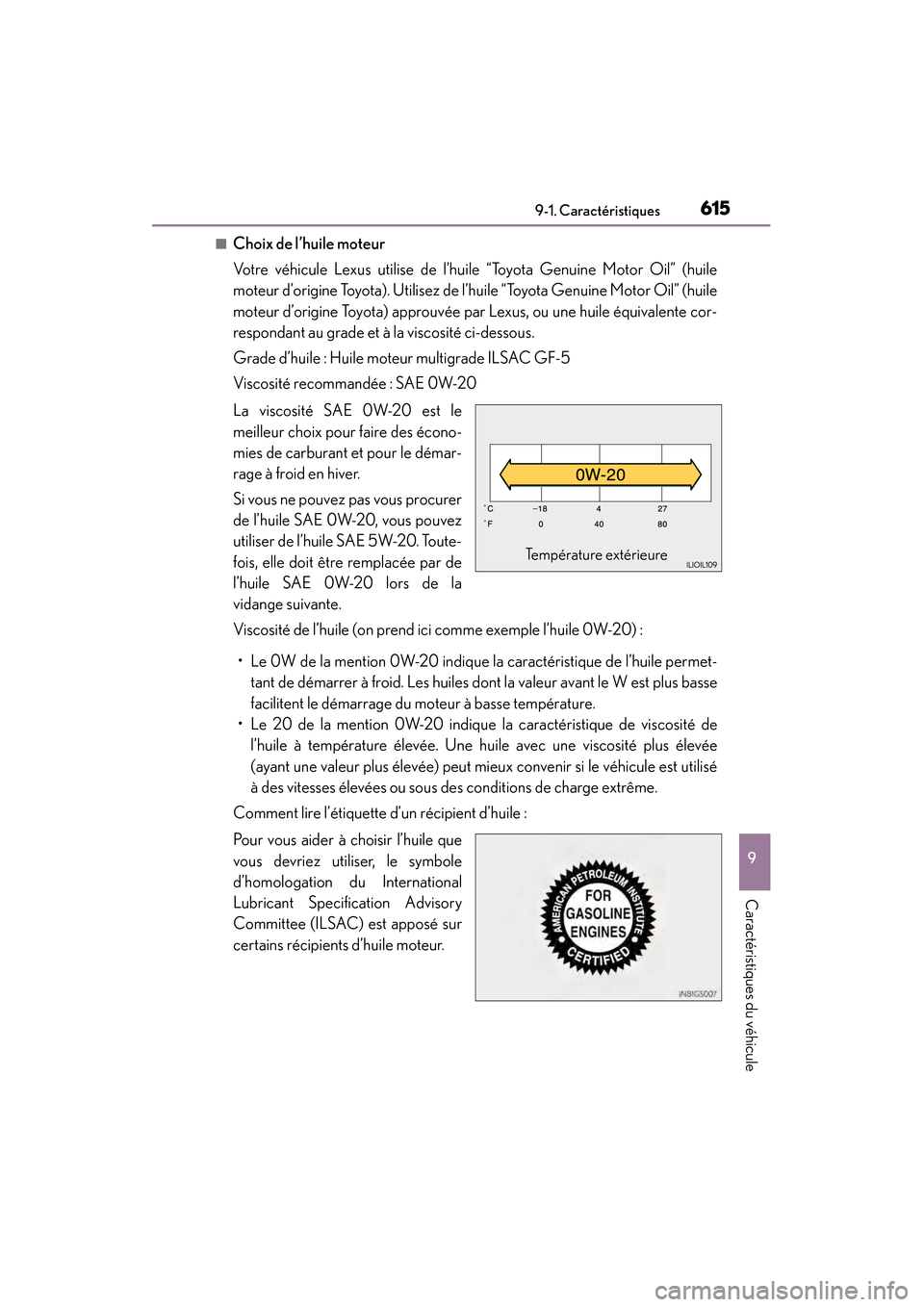

■Choix de l’huile moteur
Votre véhicule Lexus utilise de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota) approuvée par Lexus, ou une huile équivalente cor-
respondant au grade et à la viscosité ci-dessous.
Grade d’huile : Huile moteur multigrade ILSAC GF-5
Viscosité recommandée : SAE 0W-20
La viscosité SAE 0W-20 est le
meilleur choix pour faire des écono-
mies de carburant et pour le démar-
rage à froid en hiver.
Si vous ne pouvez pas vous procurer
de l’huile SAE 0W-20, vous pouvez
utiliser de l’huile SAE 5W-20. Toute-
fois, elle doit être remplacée par de
l’huile SAE 0W-20 lors de la
vidange suivante.
Viscosité de l’huile (on prend ici comme exemple l’huile 0W-20) :• Le 0W de la mention 0W-20 indique la caractéristique de l’huile permet- tant de démarrer à froid. Les huiles dont la valeur avant le W est plus basse
facilitent le démarrage du moteur à basse température.
• Le 20 de la mention 0W-20 indique la caractéristique de viscosité de l’huile à température élevée. Une huile avec une viscosité plus élevée
(ayant une valeur plus élevée) peut mieux convenir si le véhicule est utilisé
à des vitesses élevées ou sous de s conditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile :
Pour vous aider à choisir l’huile que
vous devriez utiliser, le symbole
d’homologation du International
Lubricant Specification Advisory
Committee (ILSAC) est apposé sur
certains récipients d’huile moteur.
Température extérieure

616
CT200h_OM_OM76215D_(D)9-1. Caractéristiques
Système de refroidissement
Capacité
Moteur à
essence
XVéhicules non dotés d’un système de recircula-
tion de la chaleur des gaz d’échappement
6,9 qt. (6,5 L, 5,7 Imp.qt.)
XVéhicules dotés d’un système de recirculation
de la chaleur des gaz d’échappement
7,3 qt. (6,9 L, 6,1 Imp.qt.)
Unité de
commande
électrique2,2 qt. (2,1 L, 1,8 Imp.qt.)
Type de liquide de refroidisse-
ment
Utilisez l’un des types suivants : • “Toyota Super Long Life Coolant” (liquide derefroidissement super longue durée Toyota)
• Un liquide de refroidissement longue durée
de haute qualité équivalent, à base d’éthylène
glycol, fabriqué selon la technologie hybride
des acides organiques et exempt de silicate,
d’amine, de nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage (bougie d’allumage)
MarqueDENSO SC20HR11, SC16HR11
Écartement0,043 in. (1,1 mm)
NOTE
■Bougies d’allumage à électrode en iridium
N’utilisez que des bougies d’allumage à élec trode en iridium. Ne réglez pas l’écarte-
ment des bougies d’allumage.
Système électrique
Batterie de 12 volts
Te n s i o n à v i d e à 6 8 °F (20 °C) :12,0 V ou plus
Si la tension est inférieure à la valeur normale,
rechargez la batterie.
(Tension mesurée 20 minutes après avoir coupé
le système hybride et éteint tous les feux.)
Intensité de charge4,2 A max.

CT200h_OM_OM76215D_(D)
6179-1. Caractéristiques
9
Caractéristiques du véhicule
* : La quantité de liquide est indiquée comme référence. Si un liquide doit être remplacé, contactez votre concessionnaire Lexus.
*1 : Garde minimale à la pédale lorsque la pédale est enfoncée avec une force de 44,1 lbf(196 N, 20,0 kgf) alors que le système hybride est en marche.
*2 : Course de la pédale de frein de stationnement lorsqu’elle est enfoncée avec uneforce de 67,5 lbf (300 N, 30,6 kgf).
Transmission hybride
Quantité de liquide*3,6 qt. (3,4 L, 3,0 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de transmis-
sion automatique Toyota WS)
NOTE
■Type de liquide de transmission hybride
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF WS”
(liquide de transmission automatique Toyota WS) peut entraver le passage des rap-
ports, occasionner un blocage de la transmission et provoquer des vibrations, puis fina-
lement des dommages à la transmission de votre véhicule.
Freins
Garde à la pédale*1
XSi la pédale n’est pas en aluminium
3,03 in. (77 mm) min.
XSi la pédale est en aluminium
3,11 in. (79 mm) min.
Jeu de la pédale0,04 — 0,24 in. (1,0 — 6,0 m m)
Limite d’usure des plaquettes de
frein0,04 in. (1,0 mm )
Limite d’usure de la garniture de
frein de stationnement0,04 in. (1,0 mm )
Course de la pédale de frein de
stationnement
*28 — 11 crans
Type de liquideFMVSS No 116 DOT 3 ou SAE J1703
Direction
JeuMoins de 1,2 in. (30 mm)

618
CT200h_OM_OM76215D_(D)9-1. Caractéristiques
XTy p e A
XTy p e B
XTy p e C
Pneus et roues
Dimensions des pneus205/55R16 91V, T125/70D17 98M
Pression de gonflage des pneus
(Pression de gonflage des pneus
à froid recommandée)
Avant : 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
À l’arrière : 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Pneu de secours : 60 psi (420 kPa, 4,2 kgf/cm2
ou bar)
Dimensions de la roue16
× 6 J, 17 × 4 T (pneu de secours)
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusP205/55R16 89H, T125/70D17 98M
Pression de gonflage des pneus
(Pression de gonflage des pneus
à froid recommandée)
Avant : 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
À l’arrière : 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Pneu de secours : 60 psi (420 kPa, 4,2 kgf/cm2
ou bar)
Dimensions de la roue16 × 6 J, 17 × 4 T (pneu de secours)
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusP215/45R17 87V, T125/70D17 98M
Pression de gonflage des pneus
(Pression de gonflage des pneus
à froid recommandée)
Avant : 33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
À l’arrière : 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Pneu de secours : 60 psi (420 kPa, 4,2 kgf/cm2
ou bar)
Dimensions de la roue17 × 7 J, 17 × 4 T (pneu de secours)
Couple de serrage des écrous
de roue76 f t•lbf (103 N•m, 10,5 kgf•m)

CT200h_OM_OM76215D_(D)
6199-1. Caractéristiques
9
Caractéristiques du véhicule
Ampoules
AmpoulesNuméro
d’ampouleWTy p e
Extérieur
Phares Feux de croisement
(ampoules halogènes)
*
Feux de route

55
65A B
Phares antibrouillards
(ampoules halogènes)*19C
Clignotants avant7444NA28 /8D
Clignotants arrièreWY21W21D
Feux de reculW16W16E
Éclairage de seuil extérieurW5W5E
Intérieur
Éclairage intérieur/de lecture5E
Éclairage intérieur arrière8F
Éclairage de courtoisie8E
Éclairage du compartiment de
charge5E
A : Ampoules halogènes H11
B : Ampoules halogènes H9
C : Ampoules halogènes H16 D : Ampoules à base cunéiforme (ambrées) E : Ampoules à base cunéiforme
(transparentes)
F : Ampoules à double base
* : Si le véhicule en est doté
