Lexus GX460 2010 Manuel du propriétaire (in French)

260
2-4. Utilisation des autres systèmes de conduite
GX460_D (OM60F29D)

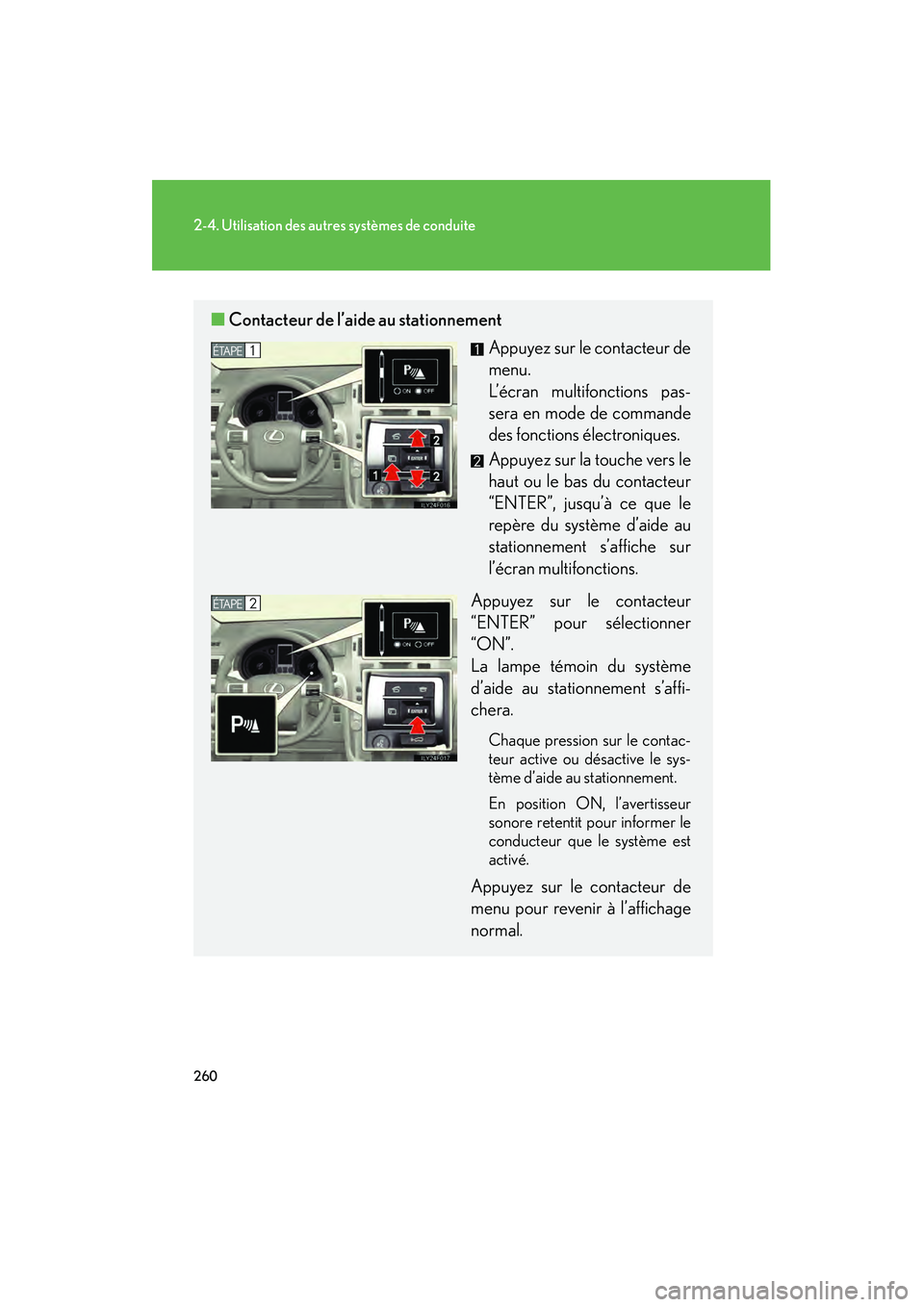

■Contacteur de l’aide au stationnement
Appuyez sur le contacteur de
menu.
L’écran multifonctions pas-
sera en mode de commande
des fonctions électroniques.
Appuyez sur la touche vers le
haut ou le bas du contacteur
“ENTER”, jusqu’à ce que le
repère du système d’aide au
stationnement s’affiche sur
l’écran multifonctions.
Appuyez sur le contacteur
“ENTER” pour sélectionner
“ON”.
La lampe témoin du système
d’aide au stationnement s’affi-
chera.
Chaque pression sur le contac-
teur active ou désactive le sys-
tème d’aide au stationnement.
En position ON, l’avertisseur
sonore retentit pour informer le
conducteur que le système est
activé.
Appuyez sur le contacteur de
menu pour revenir à l’affichage
normal.
1ÉTAPE
2ÉTAPE
GX460_D.book Page 260 Friday, October 9, 2009 8:55 AM

261
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
GX460_D (OM60F29D)

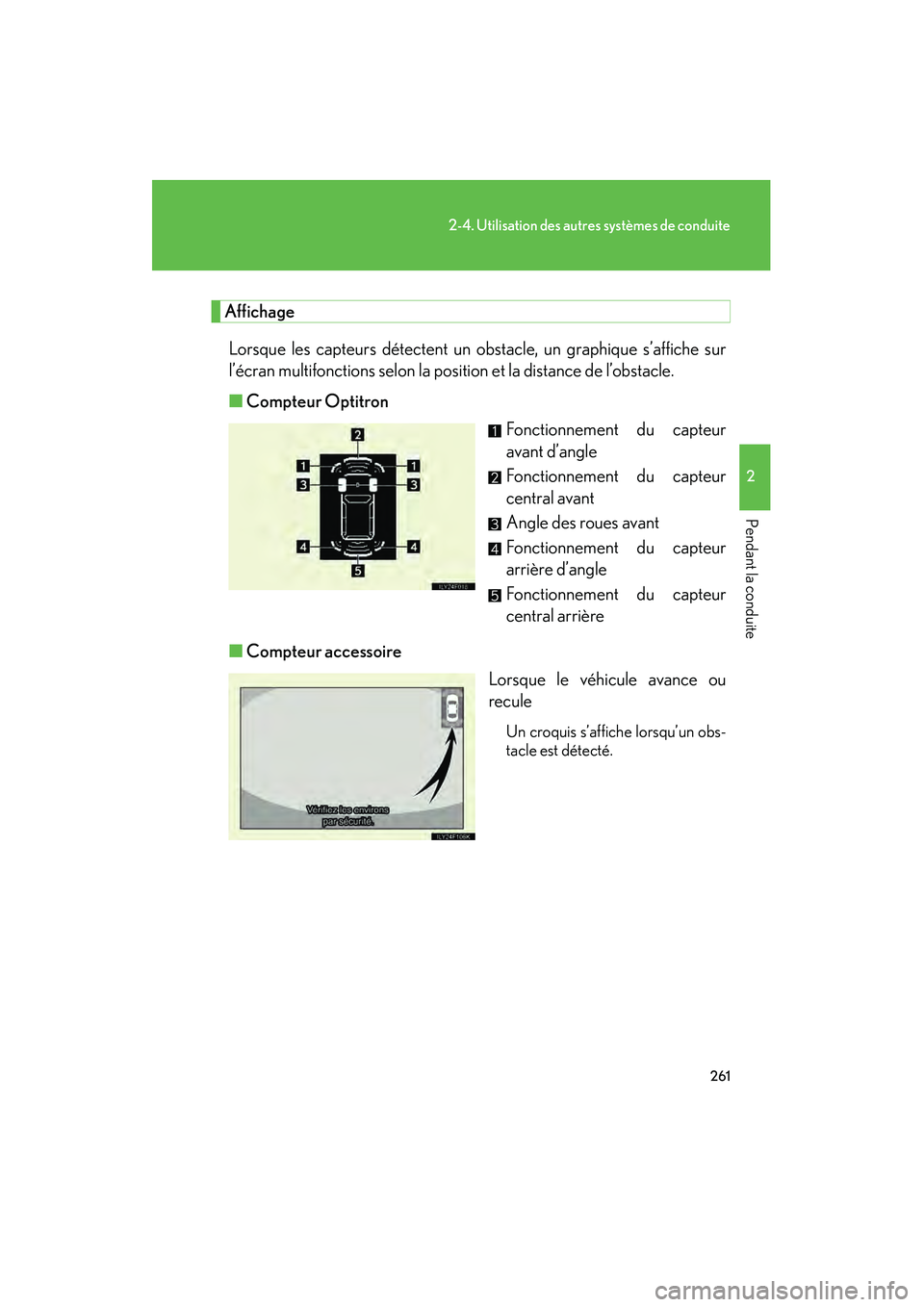

AffichageLorsque les capteurs détec tent un obstacle, un graphique s’affiche sur
l’écran multifonctions selon la position et la distance de l’obstacle.
■ Compteur Optitron
Fonctionnement du capteur
avant d’angle
Fonctionnement du capteur
central avant
Angle des roues avant
Fonctionnement du capteur
arrière d’angle
Fonctionnement du capteur
central arrière
■ Compteur accessoire
Lorsque le véhicule avance ou
recule
Un croquis s’affiche lorsqu’un obs-
tacle est détecté.
GX460_D.book Page 261 Friday, October 9, 2009 8:55 AM

262
2-4. Utilisation des autres systèmes de conduite
GX460_D (OM60F29D)

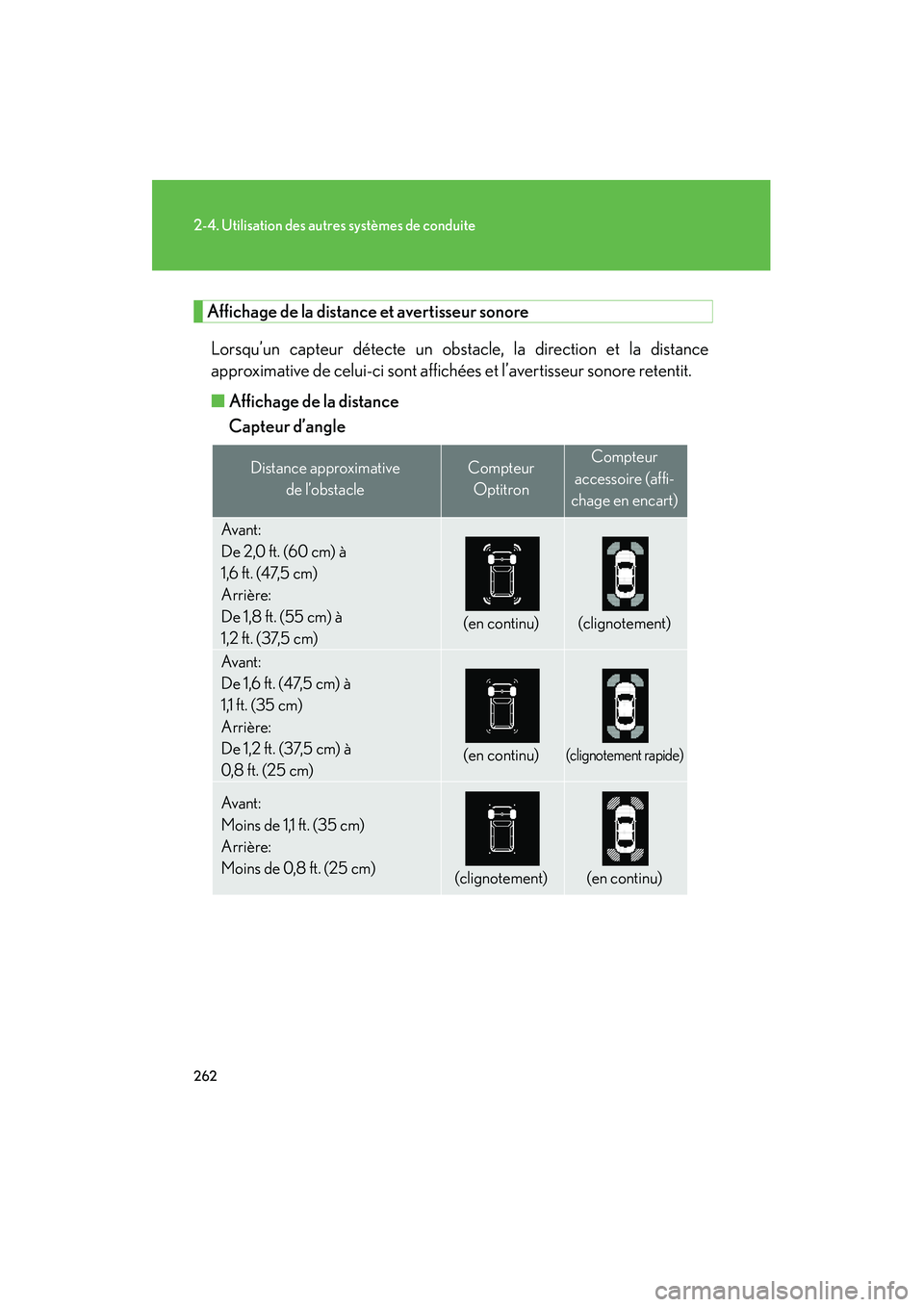

Affichage de la distance et avertisseur sonore
Lorsqu’un capteur détecte un obstacle, la di rection et la distance
approximative de celui-ci sont affic hées et l’avertisseur sonore retentit.
■ Affichage de la distance
Capteur d’angle
Distance approximative
de l’obstacleCompteur OptitronCompteur
accessoire (affi-
chage en encart)
Av a n t :
De 2,0 ft. (60 cm) à
1,6 ft. (47,5 cm)
Arrière:
De 1,8 ft. (55 cm) à
1,2 ft. (37,5 cm)
(en continu)(clignotement)
Av a n t :
De 1,6 ft. (47,5 cm) à
1,1 ft. (35 cm)
Arrière:
De 1,2 ft. (37,5 cm) à
0,8 f t. (25 cm)
(en continu)(clignotement rapide)
Av a n t :
Moins de 1,1 ft. (35 cm)
Arrière:
Moins de 0,8 ft. (25 cm)
(clignotement)(en continu)
GX460_D.book Page 262 Friday, October 9, 2009 8:55 AM

263
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite

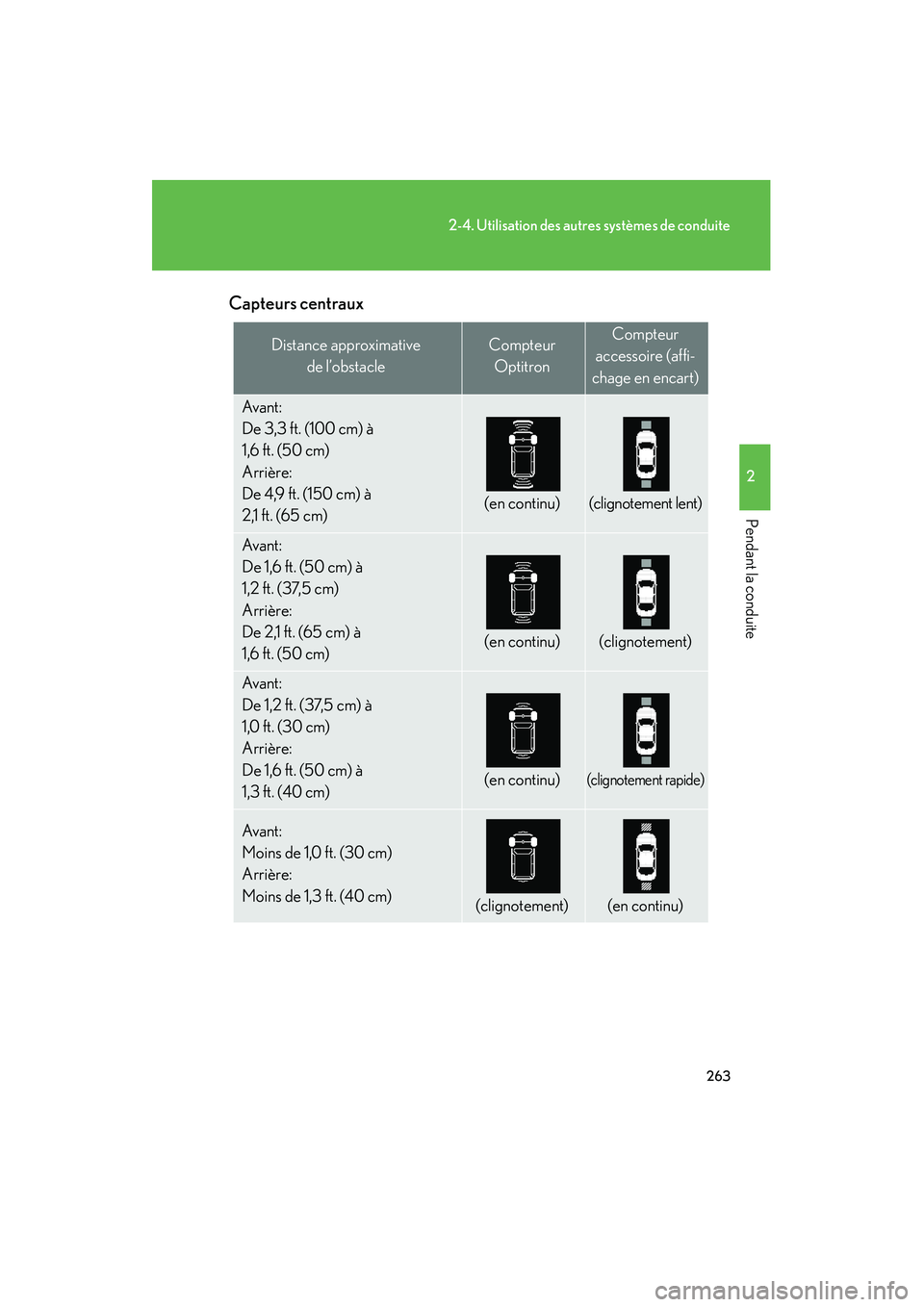

GX460_D (OM60F29D)Capteurs centraux
Distance approximative
de l’obstacleCompteur OptitronCompteur
accessoire (affi-
chage en encart)
Av a n t :
De 3,3 ft. (100 cm) à
1,6 ft. (50 cm)
Arrière:
De 4,9 ft. (150 cm) à
2,1 ft. (65 cm)
(en continu)(clignotement lent)
Av a n t :
De 1,6 ft. (50 cm) à
1,2 ft. (37,5 cm)
Arrière:
De 2,1 ft. (65 cm) à
1,6 ft. (50 cm)
(en continu)(clignotement)
Av a n t :
De 1,2 ft. (37,5 cm) à
1,0 ft. (30 cm)
Arrière:
De 1,6 ft. (50 cm) à
1,3 ft. (40 cm)
(en continu)(clignotement rapide)
Av a n t :
Moins de 1,0 ft. (30 cm)
Arrière:
Moins de 1,3 ft. (40 cm)
(clignotement)(en continu)
GX460_D.book Page 263 Friday, October 9, 2009 8:55 AM

264
2-4. Utilisation des autres systèmes de conduite
GX460_D (OM60F29D)■

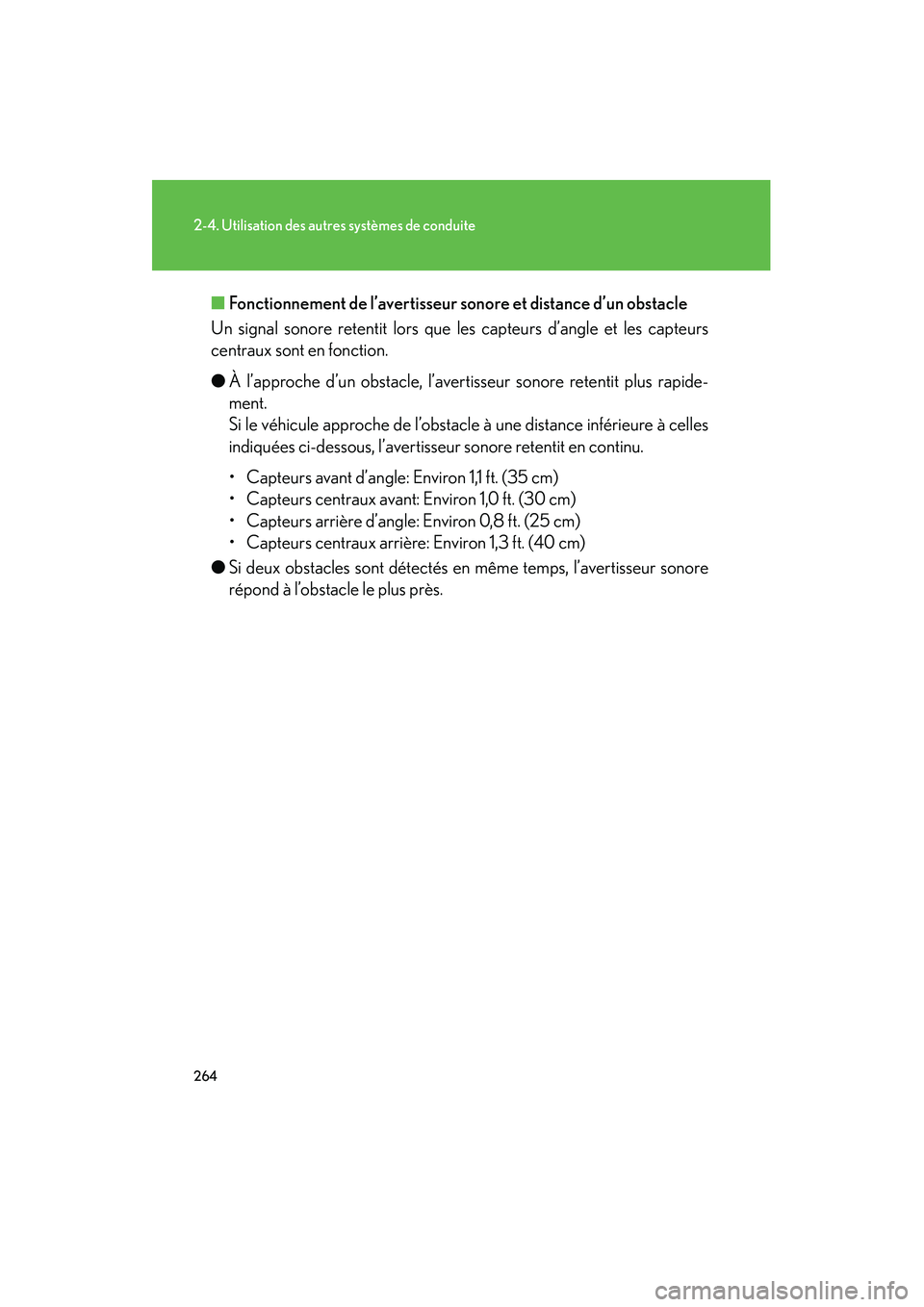

Fonctionnement de l’avertisseur sonore et distance d’un obstacle
Un signal sonore retentit lors que les capteurs d’angle et les capteurs
centraux sont en fonction.
● À l’approche d’un obstacle, l’avertisseur sonore retentit plus rapide-
ment.
Si le véhicule approche de l’obst acle à une distance inférieure à celles
indiquées ci-dessous, l’avertisseur sonore retentit en continu.
• Capteurs avant d’angle: Environ 1,1 ft. (35 cm)
• Capteurs centraux avant: Environ 1,0 ft. (30 cm)
• Capteurs arrière d’angle: Environ 0,8 ft. (25 cm)
• Capteurs centraux arrière: Environ 1,3 ft. (40 cm)
● Si deux obstacles sont détectés en même temps, l’avertisseur sonore
répond à l’obstacle le plus près.
GX460_D.book Page 264 Friday, October 9, 2009 8:55 AM

265
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
GX460_D (OM60F29D)■
Capteurs en fonction
■ Portée de détection des capteurs
Environ 3,3 ft. (100 cm)
Environ 4,9 ft. (150 cm)
Environ 2,0 ft. (60 cm)
Environ 1,8 ft. (55 cm)
Le diagramme illustre la portée de
détection des capteurs. Il convient
de noter que les capteurs pour-
raient ne pas détecter les obstacles
qui sont trop près du véhicule.
La portée des capteurs pourrait
varier en fonction de la forme de
l’objet, etc.
Vers l’avant Vers l’arrière
GX460_D.book Page 265 Friday, October 9, 2009 8:55 AM

266
2-4. Utilisation des autres systèmes de conduite
GX460_D (OM60F29D)

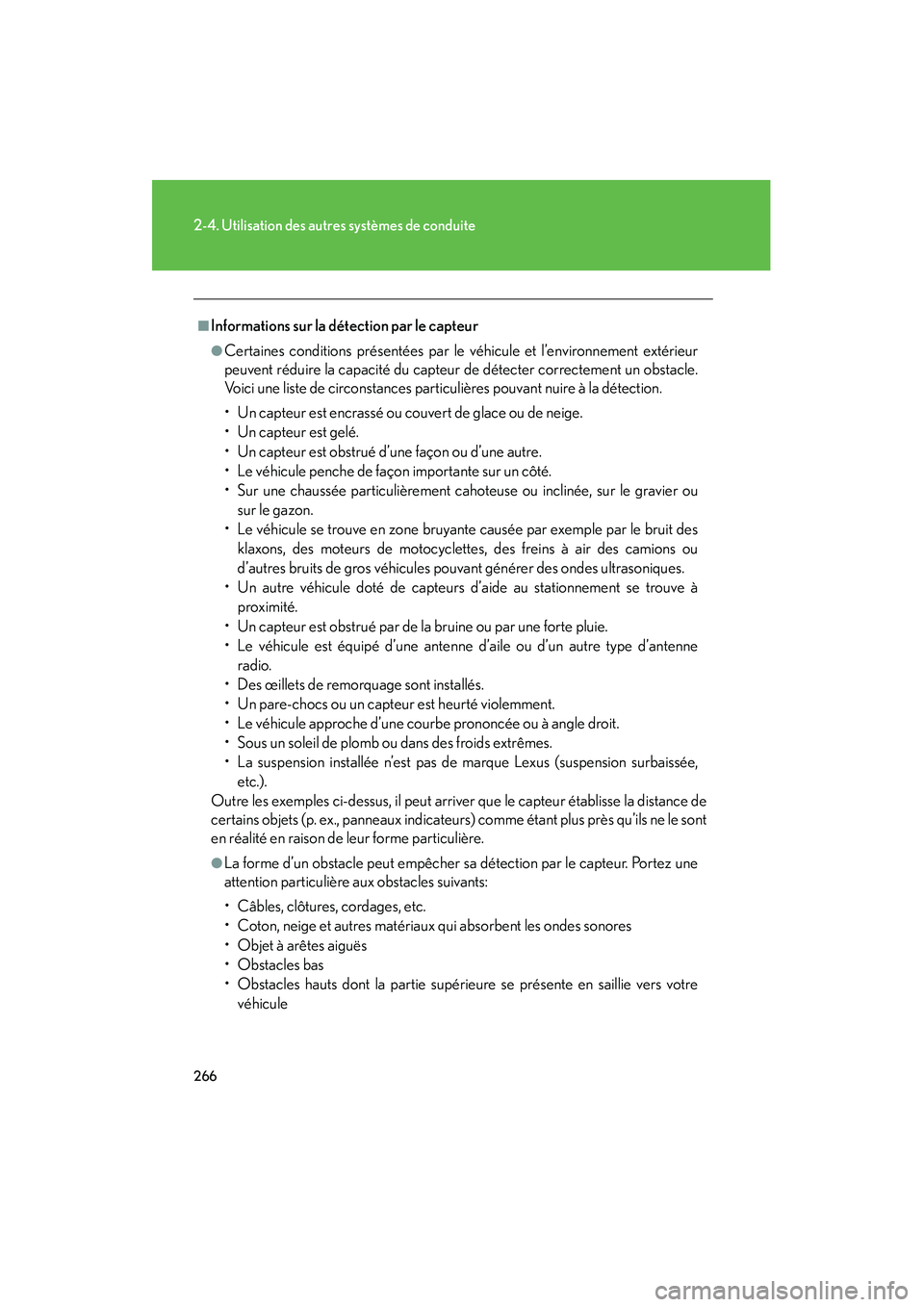

■Informations sur la détection par le capteur
●Certaines conditions présentées par le véhicule et l’environnement extérieur
peuvent réduire la capacité du capteur de détecter correctement un obstacle.
Voici une liste de circonstances particulières pouvant nuire à la détection.
• Un capteur est encrassé ou couvert de glace ou de neige.
• Un capteur est gelé.
• Un capteur est obstrué d’une façon ou d’une autre.
• Le véhicule penche de façon importante sur un côté.
• Sur une chaussée particul ièrement cahoteuse ou inclinée, sur le gravier ou
sur le gazon.
• Le véhicule se trouve en zone bruyante causée par exemple par le bruit des klaxons, des moteurs de motocyclette s, des freins à air des camions ou
d’autres bruits de gros véhicules po uvant générer des ondes ultrasoniques.
• Un autre véhicule doté de capteurs d’aide au stationnement se trouve à proximité.
• Un capteur est obstrué par de la bruine ou par une forte pluie.
• Le véhicule est équipé d’une antenne d’aile ou d’un autre type d’antenne
radio.
• Des œillets de remorq uage sont installés.
• Un pare-chocs ou un capteur est heurté violemment.
• Le véhicule approche d’une courbe prononcée ou à angle droit.
• Sous un soleil de plomb ou dans des froids extrêmes.
• La suspension installée n’est pas de marque Lexus (suspension surbaissée,
etc.).
Outre les exemples ci-dessus, il peut arriver que le capteur établisse la distance de
certains objets (p. ex., panneaux indicateurs) comme étant plus près qu’ils ne le sont
en réalité en raison de leur forme particulière.
●La forme d’un obstacle peut empêcher sa détection par le capteur. Portez une
attention particulière aux obstacles suivants:
• Câbles, clôtures, cordages, etc.
• Coton, neige et autres matériaux qui absorbent les ondes sonores
• Objet à arêtes aiguës
•Obstacles bas
• Obstacles hauts dont la partie supérieure se présente en saillie vers votre véhicule
GX460_D.book Page 266 Friday, October 9, 2009 8:55 AM

267
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
GX460_D (OM60F29D)

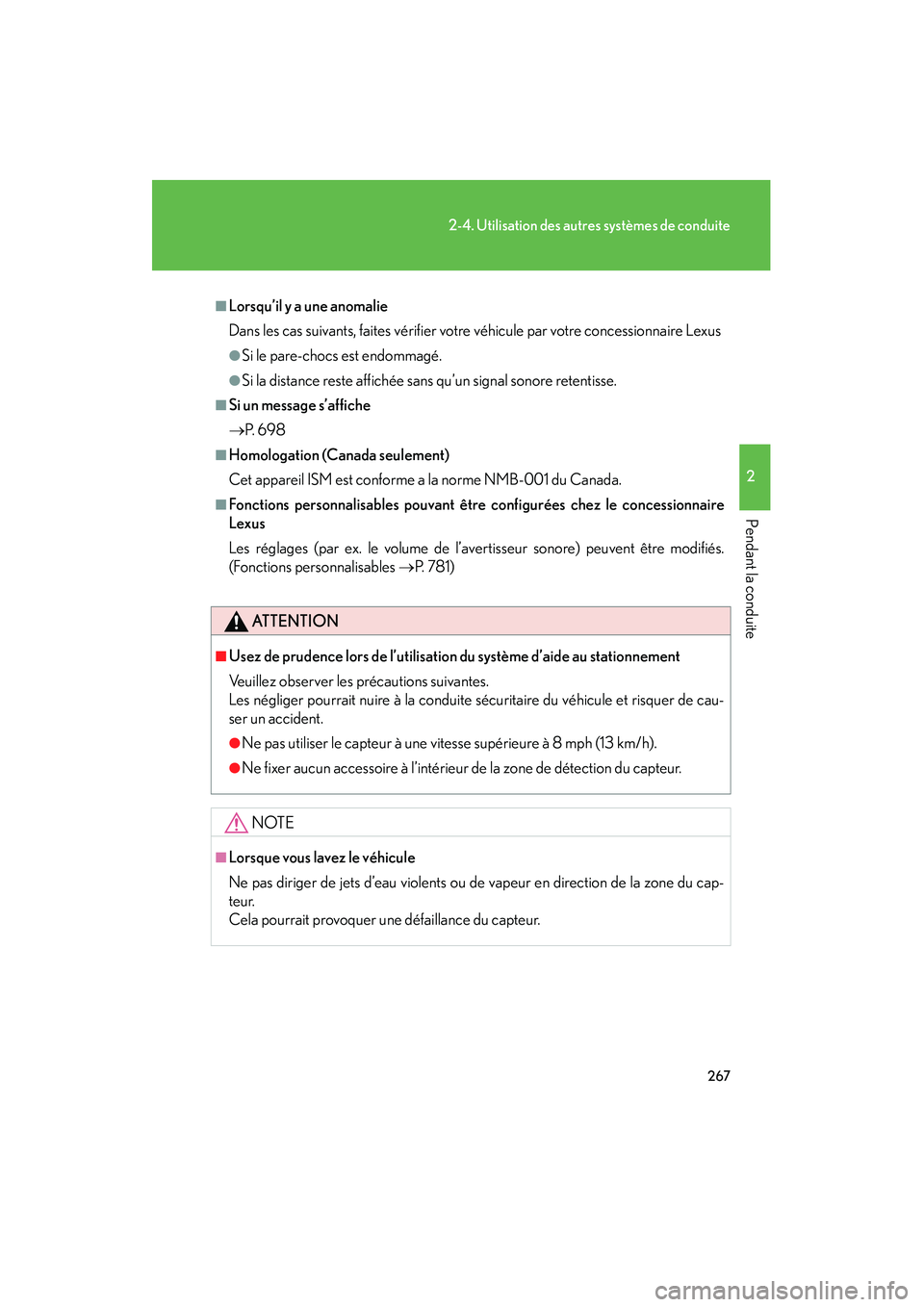

■Lorsqu’il y a une anomalie
Dans les cas suivants, faites vérifier votre véhicule par votre concessionnaire Lexus
●Si le pare-chocs est endommagé.
●Si la distance reste affichée sans qu’un signal sonore retentisse.
■Si un message s’affiche
→P. 6 9 8
■Homologation (Canada seulement)
Cet appareil ISM est conforme a la norme NMB-001 du Canada.
■Fonctions personnalisables pouvant être configurées chez le concessionnaire
Lexus
Les réglages (par ex. le volume de l’avertisseur sonore) peuvent être modifiés.
(Fonctions personnalisables →P. 7 8 1 )
ATTENTION
■Usez de prudence lors de l’utilisation du système d’aide au stationnement
Veuillez observer les précautions suivantes.
Les négliger pourrait nuire à la conduite sécuritaire du véhicule et risquer de cau-
ser un accident.
●Ne pas utiliser le capteur à une vitesse supérieure à 8 mph (13 km/h).
●Ne fixer aucun accessoire à l’intérieur de la zone de détection du capteur.
NOTE
■Lorsque vous lavez le véhicule
Ne pas diriger de jets d’eau violents ou de vapeur en direction de la zone du cap-
teur.
Cela pourrait provoquer un e défaillance du capteur.
GX460_D.book Page 267 Friday, October 9, 2009 8:55 AM

268
2-4. Utilisation des autres systèmes de conduite
GX460_D (OM60F29D)

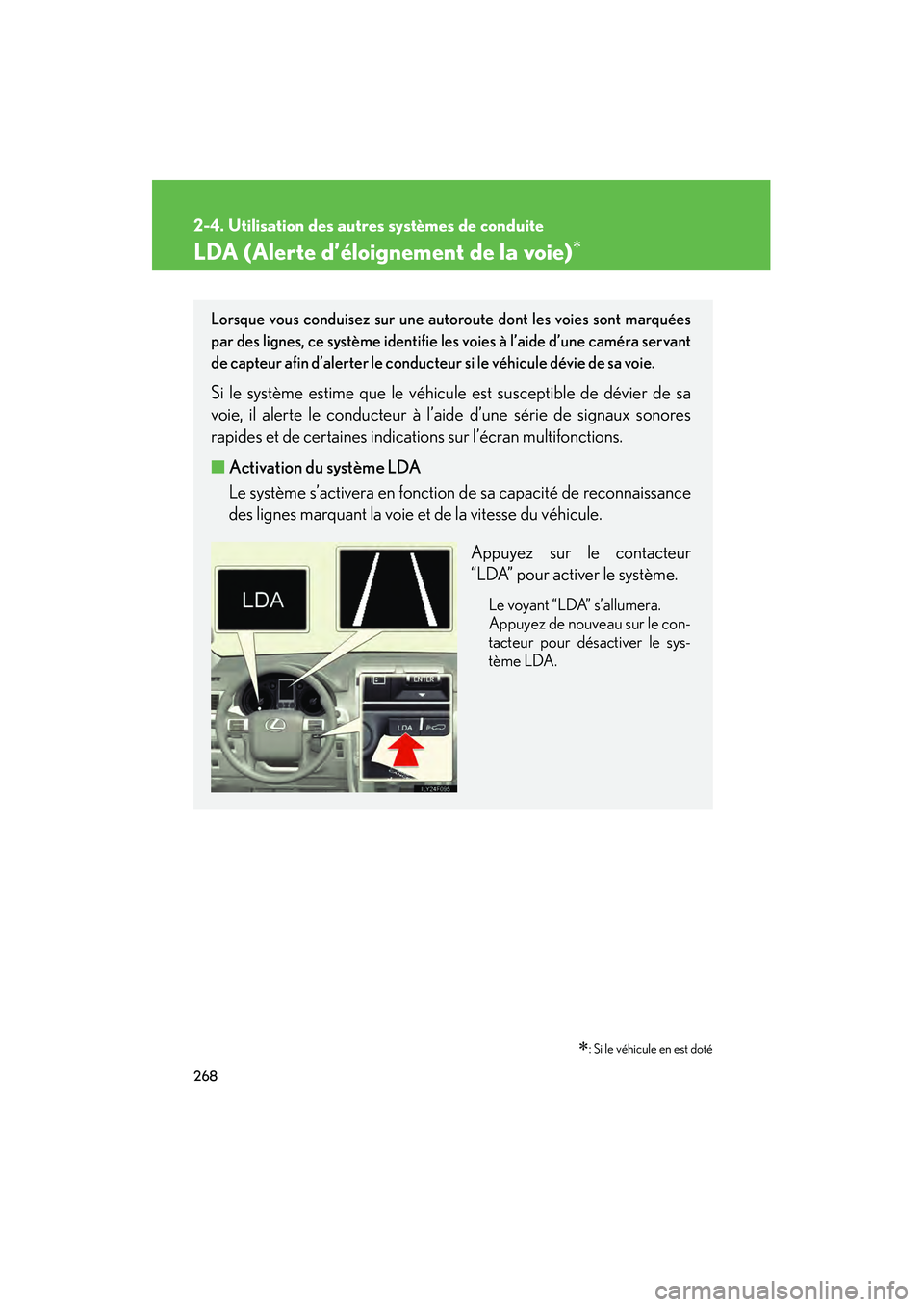

LDA (Alerte d’éloignement de la voie)∗
∗: Si le véhicule en est doté
Lorsque vous conduisez sur une autoroute dont les voies sont marquées
par des lignes, ce système identifie les voies à l’aide d’une caméra servant
de capteur afin d’alerter le conducteur si le véhicule dévie de sa voie.
Si le système estime que le véhicule est susceptible de dévier de sa
voie, il alerte le conducteur à l’aide d’une série de signaux sonores
rapides et de certaines indicat ions sur l’écran multifonctions.
■ Activation du système LDA
Le système s’activera en fonction de sa capacité de reconnaissance
des lignes marquant la voie et de la vitesse du véhicule.
Appuyez sur le contacteur
“LDA” pour activer le système.
Le voyant “LDA” s’allumera.
Appuyez de nouveau sur le con-
tacteur pour désactiver le sys-
tème LDA.
GX460_D.book Page 268 Friday, October 9, 2009 8:55 AM

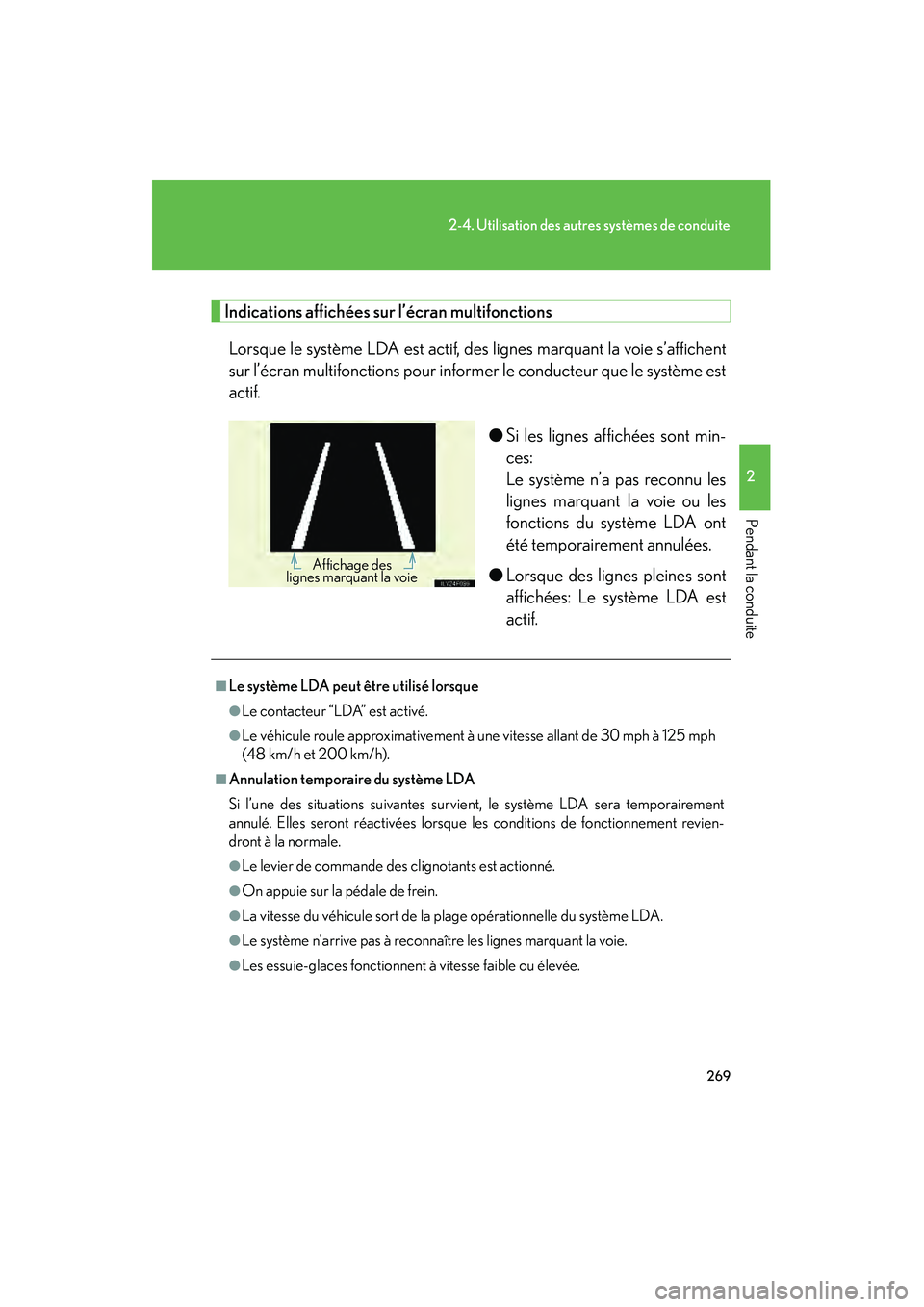

269
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
GX460_D (OM60F29D)
Indications affichées sur l’écran multifonctionsLorsque le système LDA est actif, des lignes marquant la voie s’affichent
sur l’écran multifonctio ns pour informer le conduc teur que le système est
actif.
●Si les lignes af fichées sont min-
ces:
Le système n’a pas reconnu les
lignes marquant la voie ou les
fonctions du système LDA ont
été temporairement annulées.
● Lorsque des lignes pleines sont
affichées: Le système LDA est
actif.
Affichage des
lignes marquant la voie
■Le système LDA peut être utilisé lorsque
●Le contacteur “LDA” est activé.
●Le véhicule roule approximativement à une vitesse allant de 30 mph à 125 mph
(48 km/h et 200 km/h).
■Annulation temporaire du système LDA
Si l’une des situations suivantes survie nt, le système LDA sera temporairement
annulé. Elles seront réactivées lorsque les conditions de fonctionnement revien-
dront à la normale.
●Le levier de commande des clignotants est actionné.
●On appuie sur la pédale de frein.
●La vitesse du véhicule sort de la plage opérationnelle du système LDA.
●Le système n’arrive pas à reconnaître les lignes marquant la voie.
●Les essuie-glaces fonctionnent à vitesse faible ou élevée.
GX460_D.book Page 269 Friday, October 9, 2009 8:55 AM
