1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6

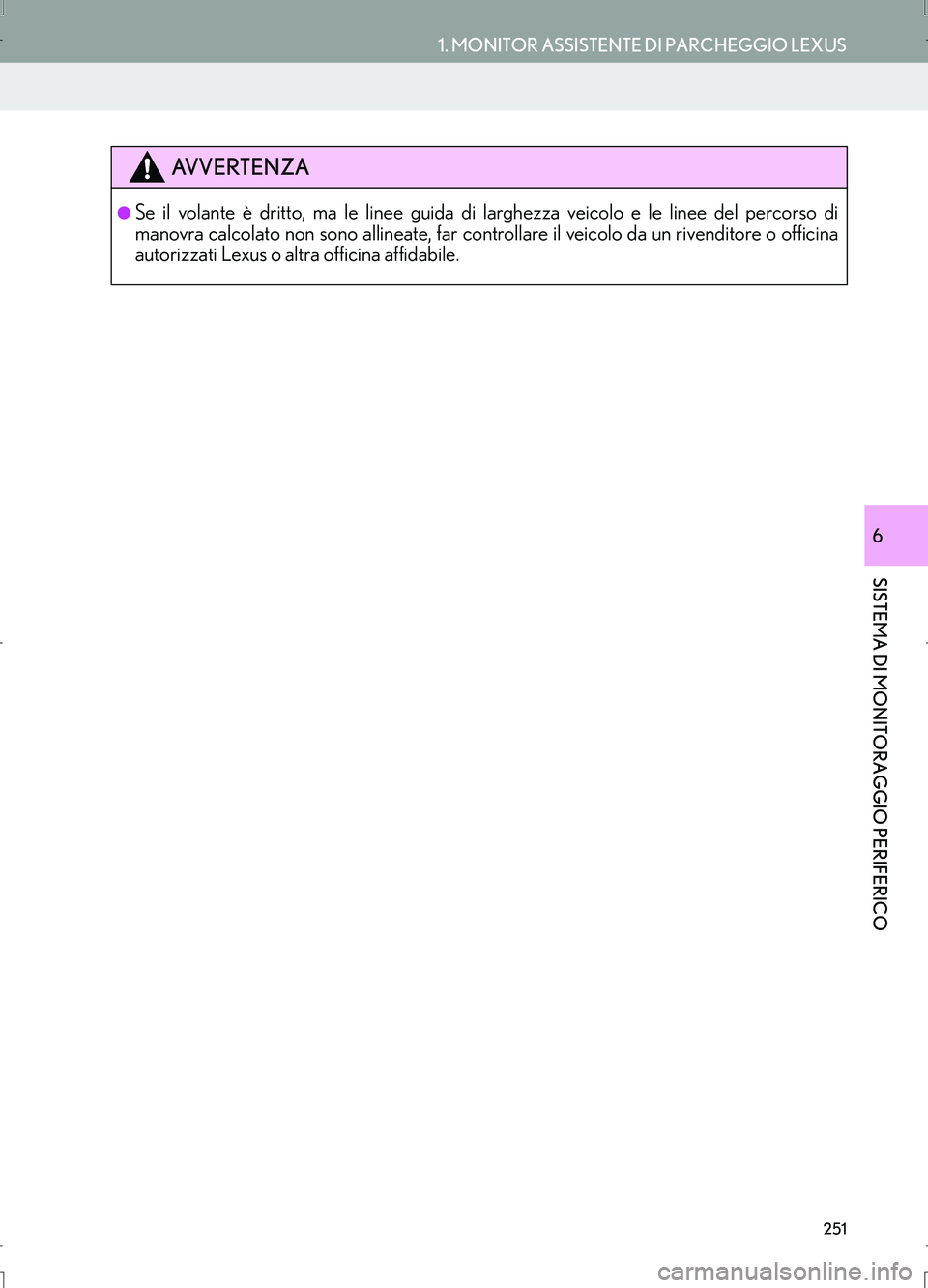

AV V E R T E N Z A
●Se il volante è dritto, ma le linee guida di larghezza veicolo e le linee del percorso di
manovra calcolato non sono allineate, far controllare il veicolo da un rivenditore o officina
autorizzati Lexus o altra officina affidabile.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 251 ページ ２０１６年８月３１日　水曜日　午後５時５７分

252
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL

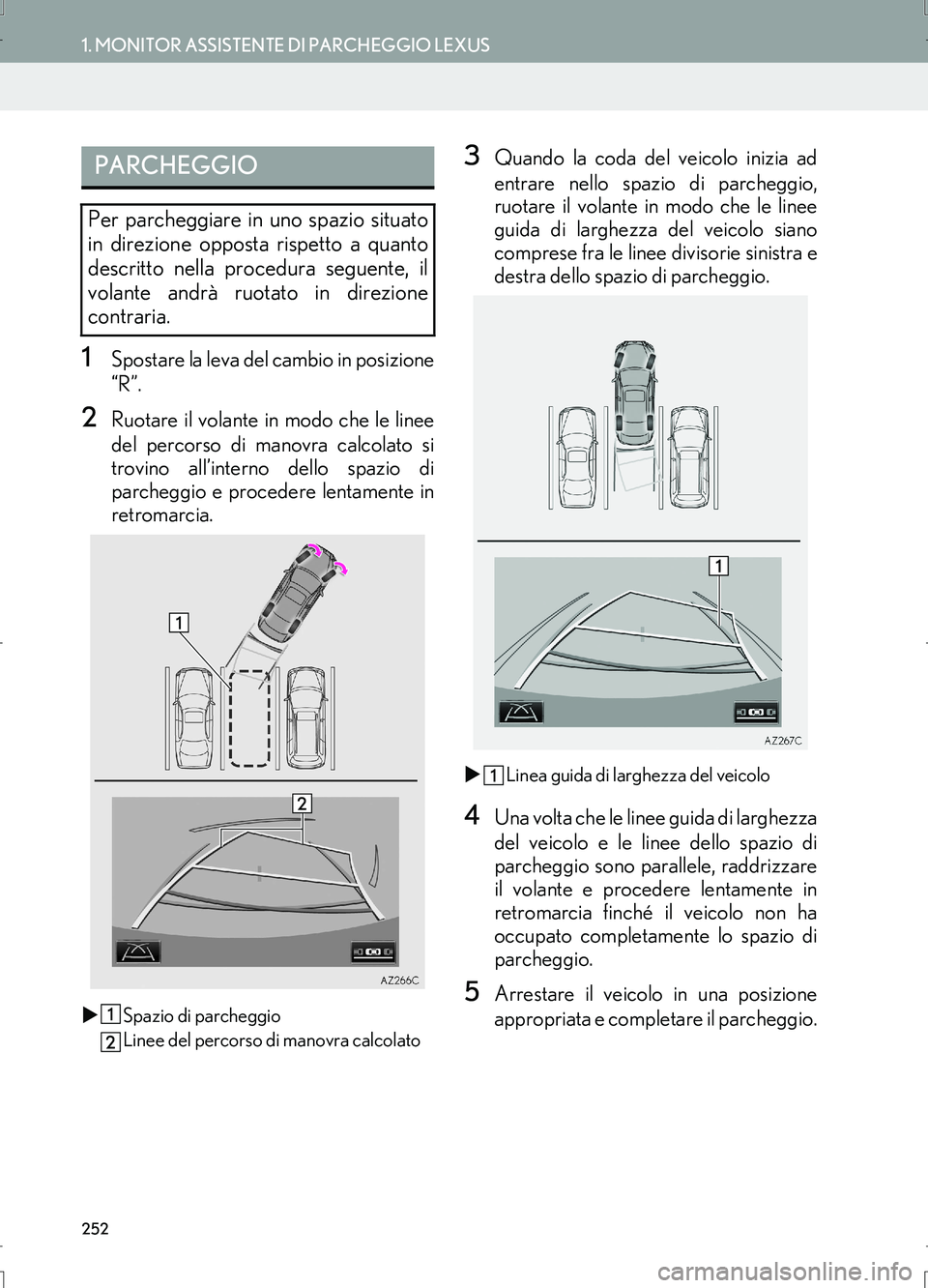

1Spostare la leva del cambio in posizione
“R”.
2Ruotare il volante in modo che le linee
del percorso di manovra calcolato si
trovino all’interno dello spazio di
parcheggio e procedere lentamente in
retromarcia.
XSpazio di parcheggio
Linee del percorso di manovra calcolato
3Quando la coda del veicolo inizia ad
entrare nello spazio di parcheggio,
ruotare il volante in modo che le linee
guida di larghezza del veicolo siano
comprese fra le linee divisorie sinistra e
destra dello spazio di parcheggio.
XLinea guida di larghezza del veicolo
4Una volta che le linee guida di larghezza
del veicolo e le linee dello spazio di
parcheggio sono parallele, raddrizzare
il volante e procedere lentamente in
retromarcia finché il veicolo non ha
occupato completamente lo spazio di
parcheggio.
5Arrestare il veicolo in una posizione
appropriata e completare il parcheggio.
PARCHEGGIO
Per parcheggiare in uno spazio situato
in direzione opposta rispetto a quanto
descritto nella procedura seguente, il
volante andrà ruotato in direzione
contraria.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 252 ページ ２０１６年８月３１日　水曜日　午後５時５７分

253
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6

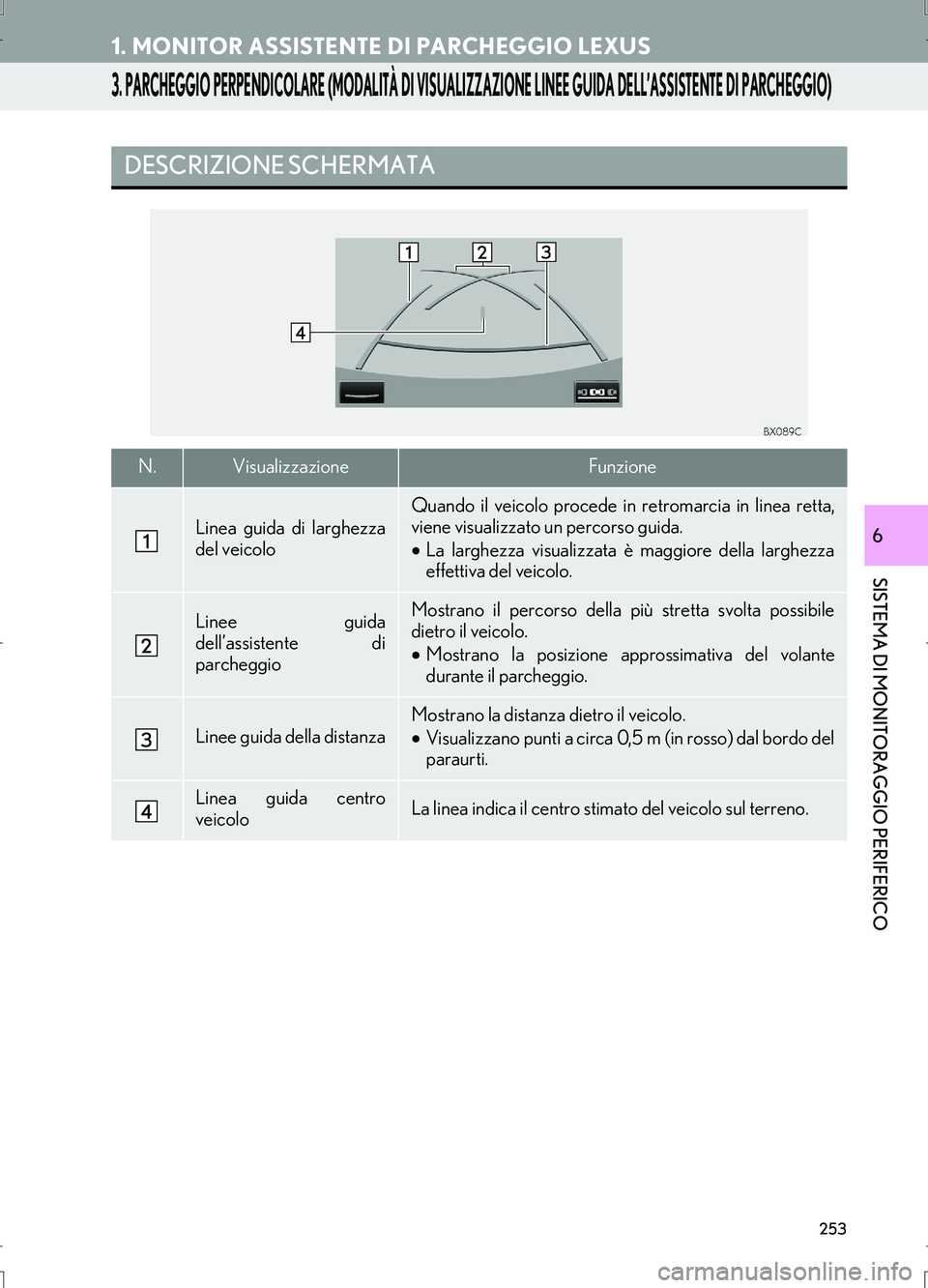

3. PARCHEGGIO PERPENDICOLARE (MODALITÀ DI VISUALIZZAZIONE LINEE GUIDA DELL’ASSISTENTE DI PARCHEGGIO)
DESCRIZIONE SCHERMATA
N.VisualizzazioneFunzione
Linea guida di larghezza
del veicolo
Quando il veicolo procede in retromarcia in linea retta,
viene visualizzato un percorso guida.
•La larghezza visualizzata è maggiore della larghezza
effettiva del veicolo.
Linee guida
dell’assistente di
parcheggioMostrano il percorso della più stretta svolta possibile
dietro il veicolo.
•Mostrano la posizione approssimativa del volante
durante il parcheggio.
Linee guida della distanza
Mostrano la distanza dietro il veicolo.
•Visualizzano punti a circa 0,5 m (in rosso) dal bordo del
paraurti.
Linea guida centro
veicoloLa linea indica il centro stimato del veicolo sul terreno.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 253 ページ ２０１６年８月３１日　水曜日　午後５時５７分

254
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL

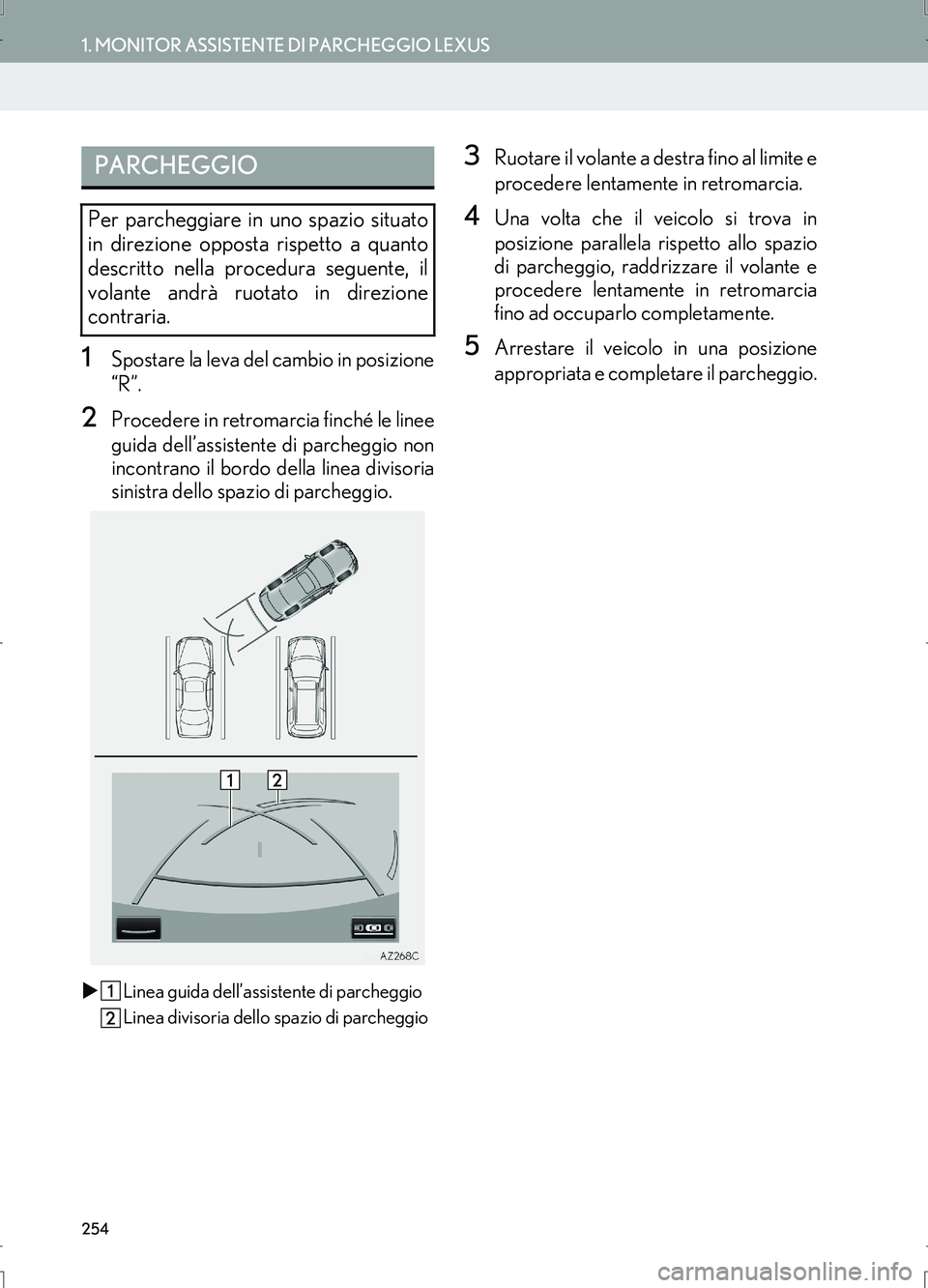

1Spostare la leva del cambio in posizione
“R”.
2Procedere in retromarcia finché le linee
guida dell’assistente di parcheggio non
incontrano il bordo della linea divisoria
sinistra dello spazio di parcheggio.
XLinea guida dell’assistente di parcheggio
Linea divisoria dello spazio di parcheggio
3Ruotare il volante a destra fino al limite e
procedere lentamente in retromarcia.
4Una volta che il veicolo si trova in
posizione parallela rispetto allo spazio
di parcheggio, raddrizzare il volante e
procedere lentamente in retromarcia
fino ad occuparlo completamente.
5Arrestare il veicolo in una posizione
appropriata e completare il parcheggio.
PARCHEGGIO
Per parcheggiare in uno spazio situato
in direzione opposta rispetto a quanto
descritto nella procedura seguente, il
volante andrà ruotato in direzione
contraria.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 254 ページ ２０１６年８月３１日　水曜日　午後５時５７分

255
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6
4. PARCHEGGIO PARALLELO

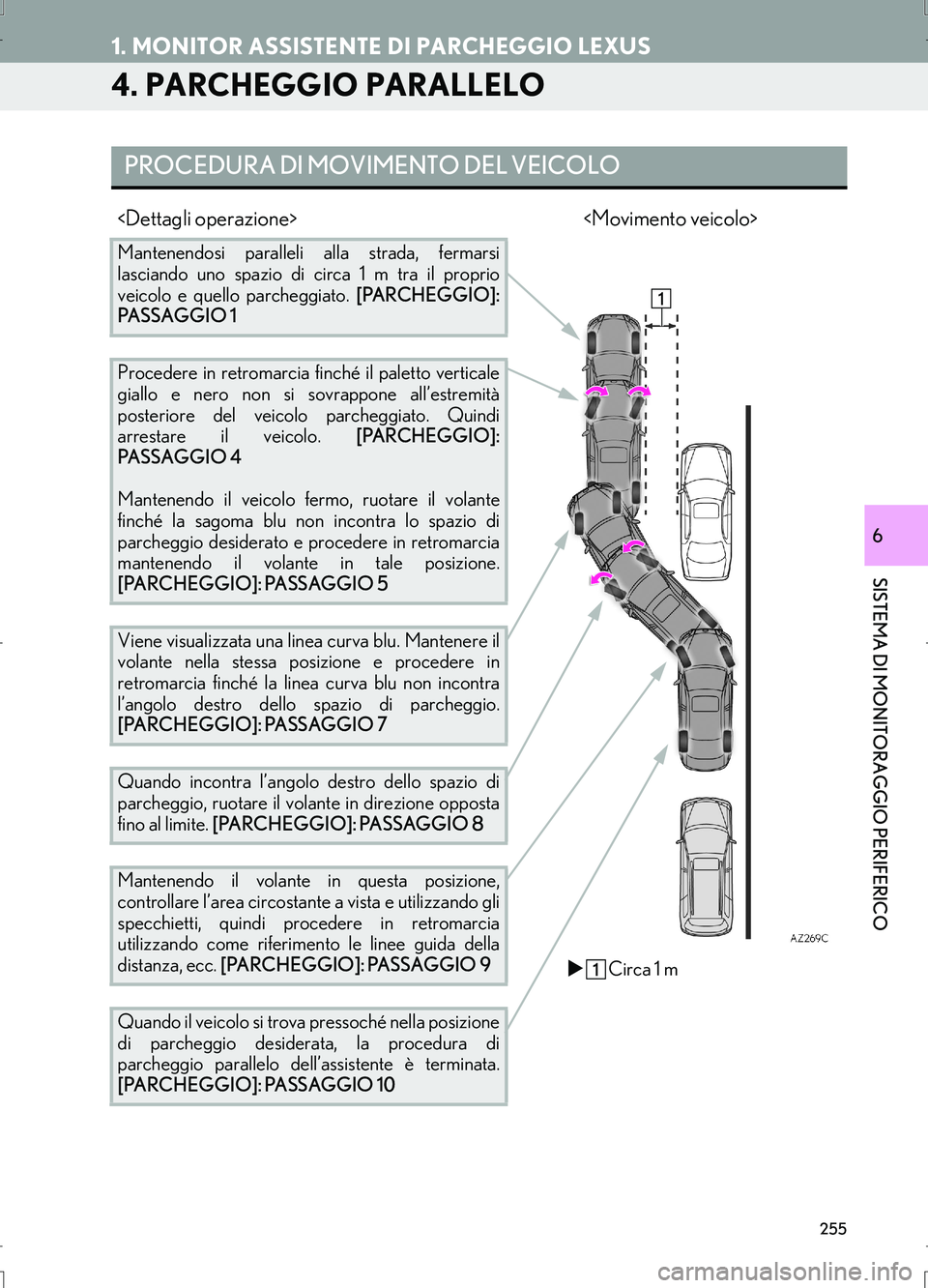

PROCEDURA DI MOVIMENTO DEL VEICOLO

Mantenendosi paralleli alla strada, fermarsi
lasciando uno spazio di circa 1 m tra il proprio
veicolo e quello parcheggiato. [PARCHEGGIO]:
PASSAGGIO 1
Procedere in retromarcia finché il paletto verticale
giallo e nero non si sovrappone all’estremità
posteriore del veicolo parcheggiato. Quindi
arrestare il veicolo. [PARCHEGGIO]:
PASSAGGIO 4
Mantenendo il veicolo fermo, ruotare il volante
finché la sagoma blu non incontra lo spazio di
parcheggio desiderato e procedere in retromarcia
mantenendo il volante in tale posizione.
[PARCHEGGIO]: PASSAGGIO 5
Viene visualizzata una linea curva blu. Mantenere il
volante nella stessa posizione e procedere in
retromarcia finché la linea curva blu non incontra
l’angolo destro dello spazio di parcheggio.
[PARCHEGGIO]: PASSAGGIO 7
Quando incontra l’angolo destro dello spazio di
parcheggio, ruotare il volante in direzione opposta
fino al limite. [PARCHEGGIO]: PASSAGGIO 8
Mantenendo il volante in questa posizione,
controllare l’area circostante a vista e utilizzando gli
specchietti, quindi procedere in retromarcia
utilizzando come riferimento le linee guida della
distanza, ecc. [PARCHEGGIO]: PASSAGGIO 9
Quando il veicolo si trova pressoché nella posizione
di parcheggio desiderata, la procedura di
parcheggio parallelo dell’assistente è terminata.
[PARCHEGGIO]: PASSAGGIO 10
XCirca 1 m
IS300h_IS200t_NAVI_Italian_OM99K46L.book 255 ページ ２０１６年８月３１日　水曜日　午後５時５７分

256
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
AV V E R T E N Z A
●Non utilizzare il sistema se l’immagine visualizzata sullo schermo è imprecisa a causa di una
strada non pianeggiante o non dritta (in curva, in salita o in discesa).
●Ruotare il volante soltanto a veicolo fermo.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 256 ページ ２０１６年８月３１日　水曜日　午後５時５７分

257
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6

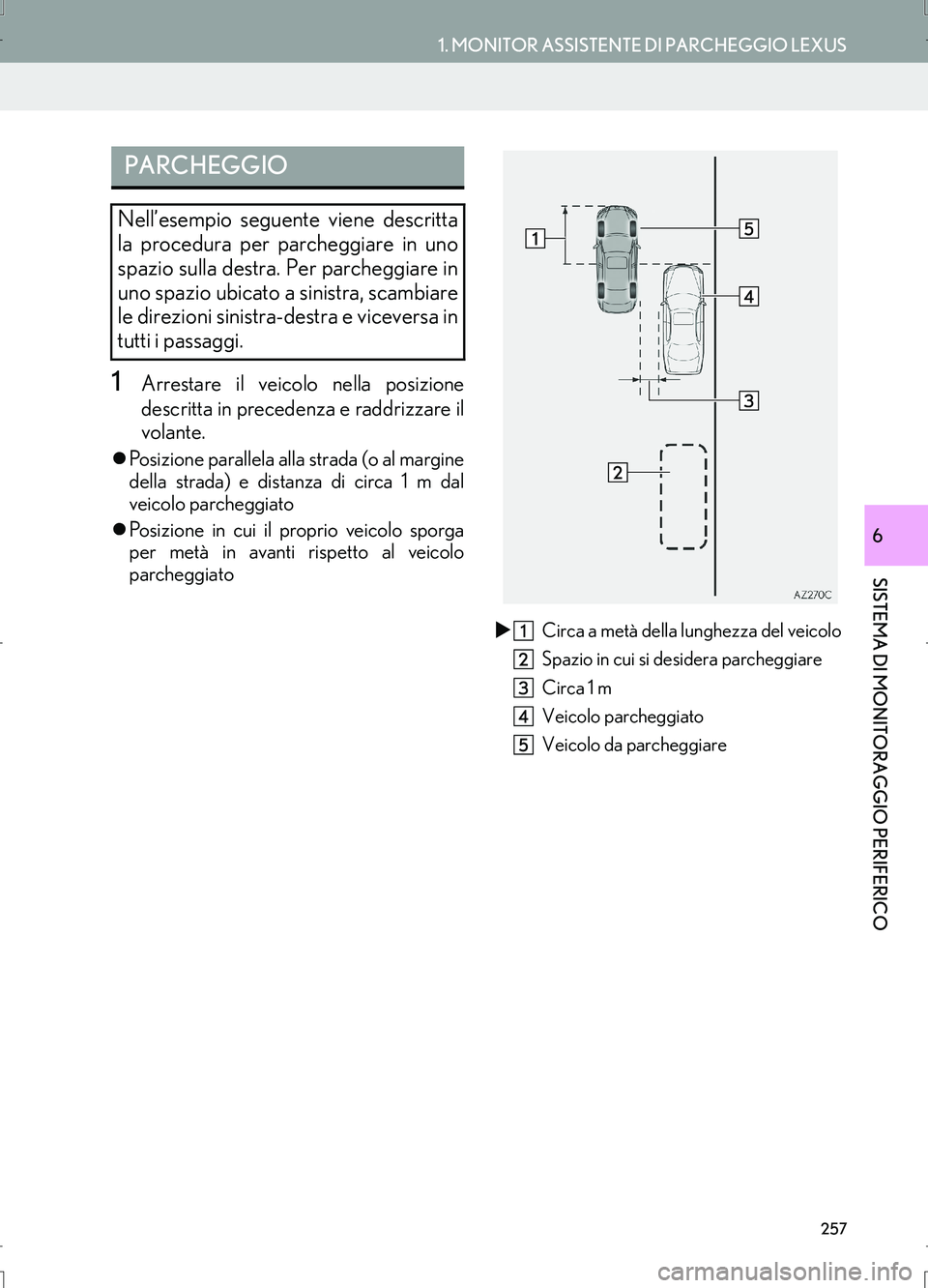

1Arrestare il veicolo nella posizione
descritta in precedenza e raddrizzare il
volante.
zPosizione parallela alla strada (o al margine
della strada) e distanza di circa 1 m dal
veicolo parcheggiato
zPosizione in cui il proprio veicolo sporga
per metà in avanti rispetto al veicolo
parcheggiato
XCirca a metà della lunghezza del veicolo
Spazio in cui si desidera parcheggiare
Circa 1 m
Veicolo parcheggiato
Veicolo da parcheggiare
PARCHEGGIO
Nell’esempio seguente viene descritta
la procedura per parcheggiare in uno
spazio sulla destra. Per parcheggiare in
uno spazio ubicato a sinistra, scambiare
le direzioni sinistra-destra e viceversa in
tutti i passaggi.
IS300h_IS200t_NAVI_Italian_OM99K46L.book 257 ページ ２０１６年８月３１日　水曜日　午後５時５７分

258
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
2Spostare la leva del cambio in posizione
“R”.
3Verificare che il monitor visualizzi la
parte dietro gli pneumatici posteriori
del veicolo parcheggiato e selezionare
.
zSe l’area non è visualizzata, spostare il
veicolo in avanti.
4Tenendo dritto il volante, procedere
lentamente in retromarcia finché il
paletto verticale giallo e nero non si
sovrappone all’estremità posteriore del
veicolo parcheggiato. Quindi arrestare
il veicolo.
XPaletto verticale giallo e nero
Spostare il veicolo in retromarcia fino a
questo punto
5Ruotare il volante a veicolo fermo finché
la sagoma blu non incontra lo spazio di
parcheggio desiderato.
zSe viene visualizzata la linea estesa dalla
sagoma blu, l’assistente di parcheggio
parallelo è operativo.
XSagoma blu
Paletto verticale giallo e nero
Linea estesa
IS300h_IS200t_NAVI_Italian_OM99K46L.book 258 ページ ２０１６年８月３１日　水曜日　午後５時５７分

259
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL
SISTEMA DI MONITORAGGIO PERIFERICO
6

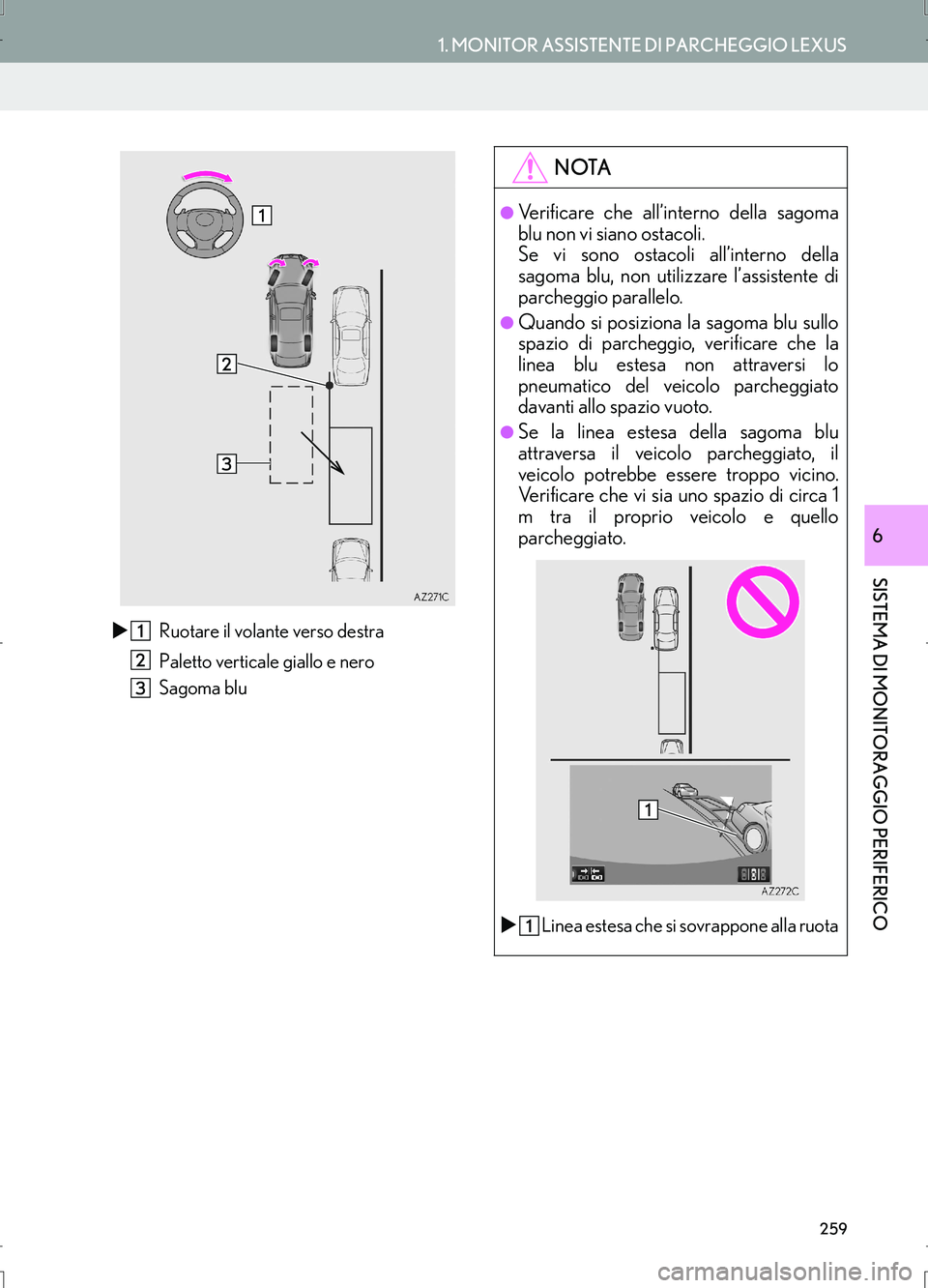

XRuotare il volante verso destra
Paletto verticale giallo e nero
Sagoma blu
NOTA
●Verificare che all’interno della sagoma
blu non vi siano ostacoli.
Se vi sono ostacoli all’interno della
sagoma blu, non utilizzare l’assistente di
parcheggio parallelo.
●Quando si posiziona la sagoma blu sullo
spazio di parcheggio, verificare che la
linea blu estesa non attraversi lo
pneumatico del veicolo parcheggiato
davanti allo spazio vuoto.
●Se la linea estesa della sagoma blu
attraversa il veicolo parcheggiato, il
veicolo potrebbe essere troppo vicino.
Verificare che vi sia uno spazio di circa 1
m tra il proprio veicolo e quello
parcheggiato.
XLinea estesa che si sovrappone alla ruota
IS300h_IS200t_NAVI_Italian_OM99K46L.book 259 ページ ２０１６年８月３１日　水曜日　午後５時５７分

260
1. MONITOR ASSISTENTE DI PARCHEGGIO LEXUS
IS_Navi_EL

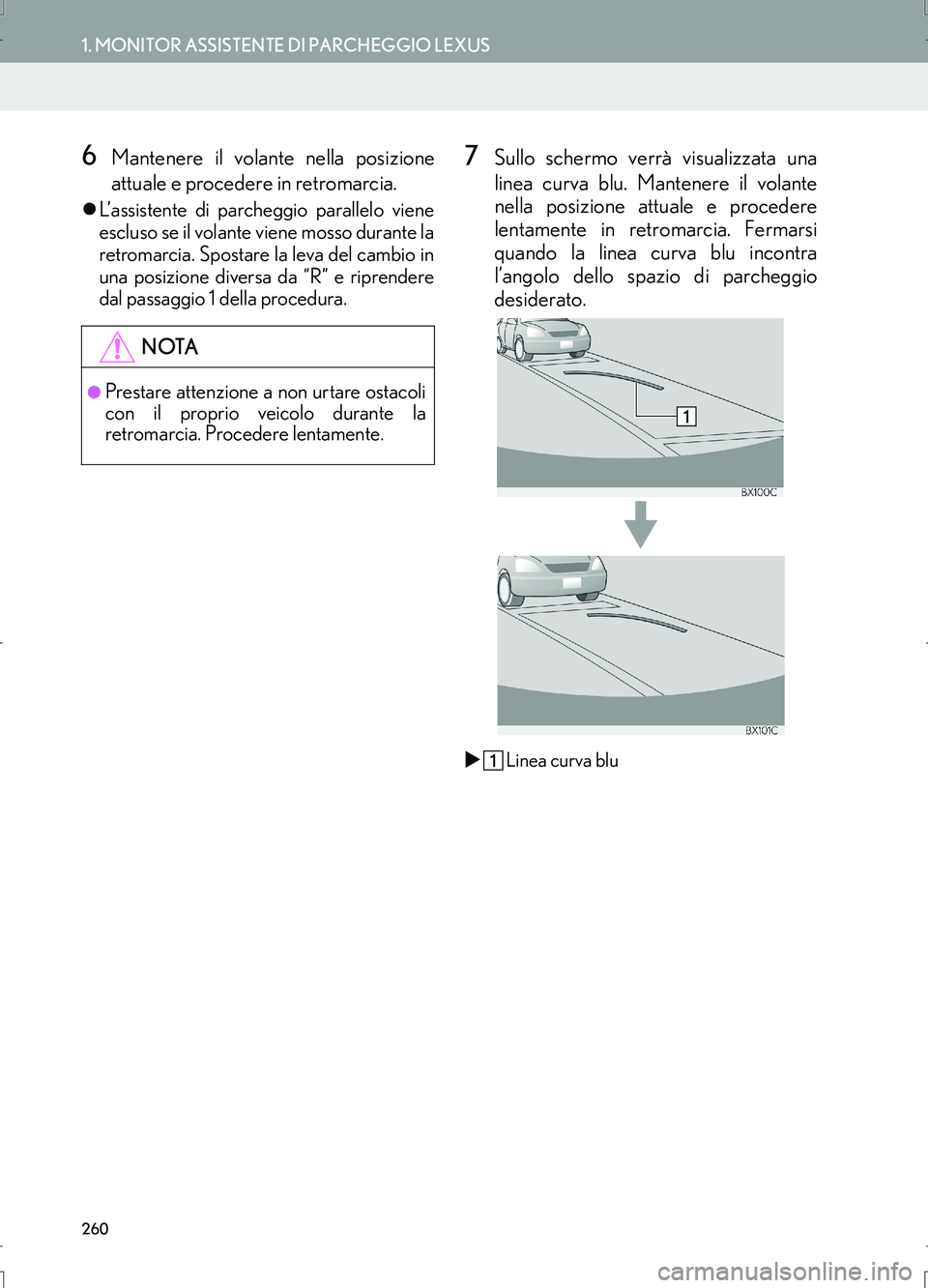

6Mantenere il volante nella posizione
