OSTRZEŻENIE
Nigdy nie dotykaj bańki żarówki
halogenowej i zawsze zakładaj
okulary ochronne przy obsłudze lub
pracy w pobliżu żarówek:
Pęknięcie żarówki halogenowej
zagraża bezpieczeństwu. Żarówki
wypełnione są gazem pod
ciśnieniem. Jeżeli zostanie ona
rozbita, gaz wybucha i można
doznać poważnych obrażeń
odłamkami szkła.
Jeżeli bańka żarówki zostanie
dotknięta ręką, pozostałe na niej
ślady potu, mogą spowodować jej
przegrzanie i rozerwanie.
Trzymaj zawsze żarówki halogenowe
z dala od dzieci:
Bawienie się żarówką halogenową
zagraża bezpieczeństwu. Po
upuszczeniu żarówki halogenowej
lub po rozbiciu jej w inny sposób,
można doznać poważnych obrażeń.
PRZESTROGA
Podczas wyjmowania soczewek lub
zespołów lamp płaskim śrubokrętem
upewnij się, czy śrubokręt nie styka się
z zaciskiem wewnętrznym. W razie
zetknięcia się śrubokręta ze stykiem
może wystąpić zwarcie.
UWAGA
•Aby wymienić żarówkę, skonsultuj
siÄ™ ze specjalistÄ…, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
•Jeżeli żarówka halogenowa zostanie
przypadkowo dotknięta, przed jej
zamontowaniem oczyść ją
alkoholem.
•Aby dzieci nie miały dostępu do
przepalonych żarówek, przechowuj je
w specjalnych opakowaniach.
tWymiana żarówek świateł
zewnętrznych
Światła przednie (Z reflektorami LED),
Światła do jazdy dziennej/Światła
pozycyjne (Z reflektorami LED)
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Światła przednie (Z reflektorami
halogenowymi)
Żarówki świateł mijania
1. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w lewo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w prawo i wyłącz silnik.
2. Upewnij się, czy włącznik świateł
znajduje siÄ™ w pozycji OFF.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-57

3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.

Demontaż
Montaż
4. Odkręć w lewo śruby plastikowych
spinek, wyjmij spinki, a następnie
odchyl częściowo nadkole.

5. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociÄ…gajÄ…c
konektor w dół.

6. Obróć zespół gniazda żarówki i wyjmij
go. Ostrożnie wyjmij żarówkę
z gniazda w reflektorze, pociÄ…gajÄ…c jÄ…
delikatnie w linii prostej.

7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-58

Żarówki świateł drogowych (Ze
światłami do jazdy dziennej)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. PodnieÅ› pokrywÄ™ silnika.
3. Obróć pokrywą w kierunku
przeciwnym do ruchu wskazówek
zegara i wyjmij jÄ….

4. Obróć zespół gniazda żarówki w lewo
i wyjmij go.

5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Żarówki świateł drogowych (Bez
świateł do jazdy dziennej)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. PodnieÅ› pokrywÄ™ silnika.
3. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociÄ…gajÄ…c
konektor w dół.

4. Obróć zespół gniazda żarówki i wyjmij
go. Ostrożnie wyjmij żarówkę
z gniazda w reflektorze, pociÄ…gajÄ…c jÄ…
delikatnie w linii prostej.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-59

5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Przednie kierunkowskazy, Światła
pozycyjne/Przednie światła obrysowe
(Z reflektorami halogenowymi)*,
Przednie światła obrysowe
(Z reflektorami LED)*
1. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w lewo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w prawo i wyłącz silnik.
2. Upewnij się, czy włącznik świateł
znajduje siÄ™ w pozycji OFF.
3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.

Demontaż
Montaż
4. Odkręć w lewo śruby plastikowych
spinek, wyjmij spinki, a następnie
odchyl częściowo nadkole.

5.(Światła kierunkowskazów
przednich)
Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociÄ…gajÄ…c
konektor.

6. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-60*Wybrane wersje.

7. Wyjmij żarówkę z gniazda.
Światła kierunkowskazów
przednich

Światła pozycyjne/Przednie światła
obrysowe (Z reflektorami
halogenowymi), Przednie światła
obrysowe (Z reflektorami LED)

8. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Przednie światła
przeciwmgielne*Światła
kierunkowskazów bocznych, Światła
Stop (Typu LED), Światła tylne/Tylne
światła obrysowe (Typu LED)*, Światła
tylne (Po stronie pokrywy bagażnika)*,
Trzecie światło Stop
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Tylne światła kierunkowskazów,
Światła Stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)*
Sedan
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-61

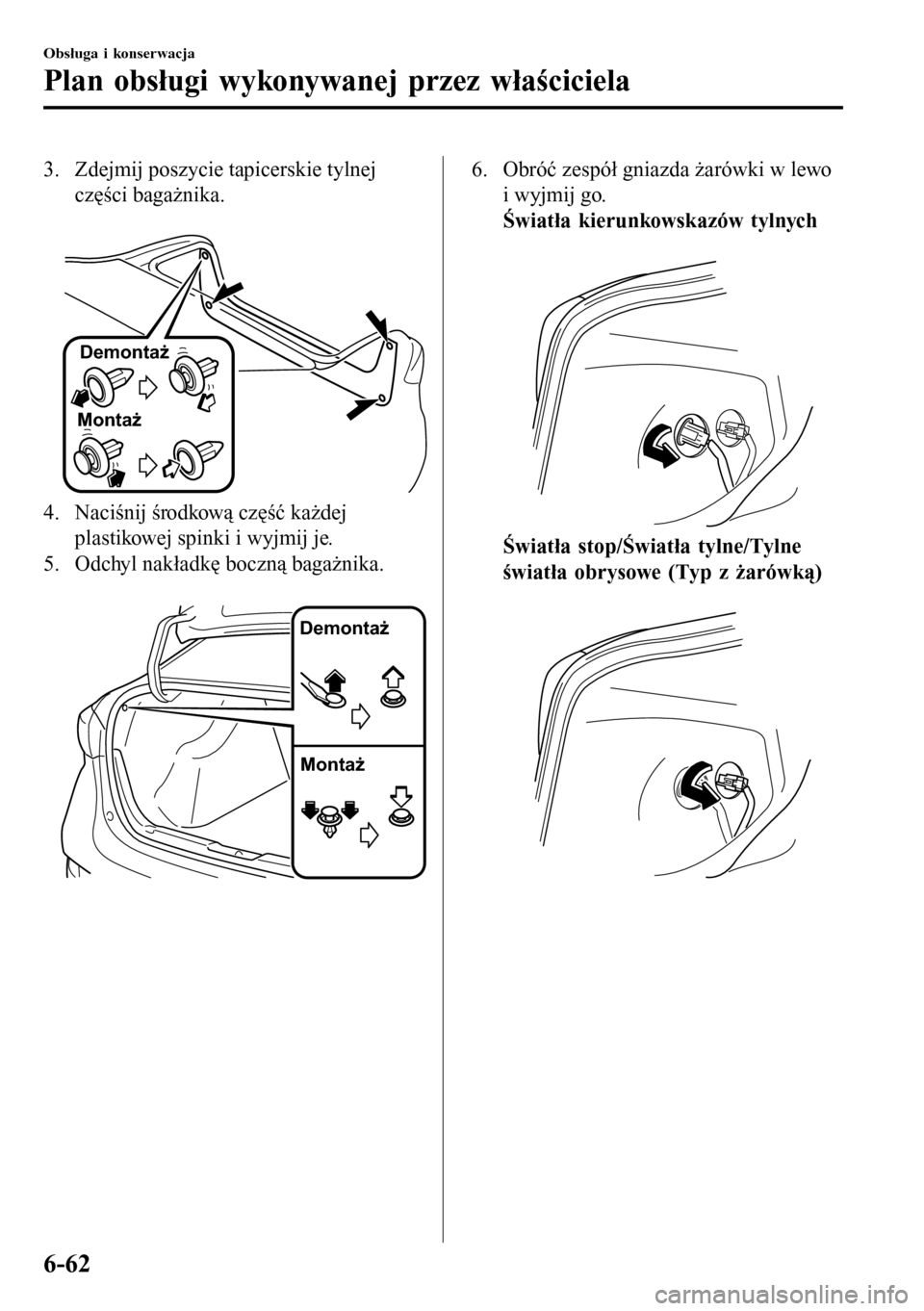

3. Zdejmij poszycie tapicerskie tylnej
części bagażnika.

MontażDemontaż
4. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.
5. Odchyl nakładkę boczną bagażnika.

Demontaż
Montaż
6. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Światła kierunkowskazów tylnych

Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-62

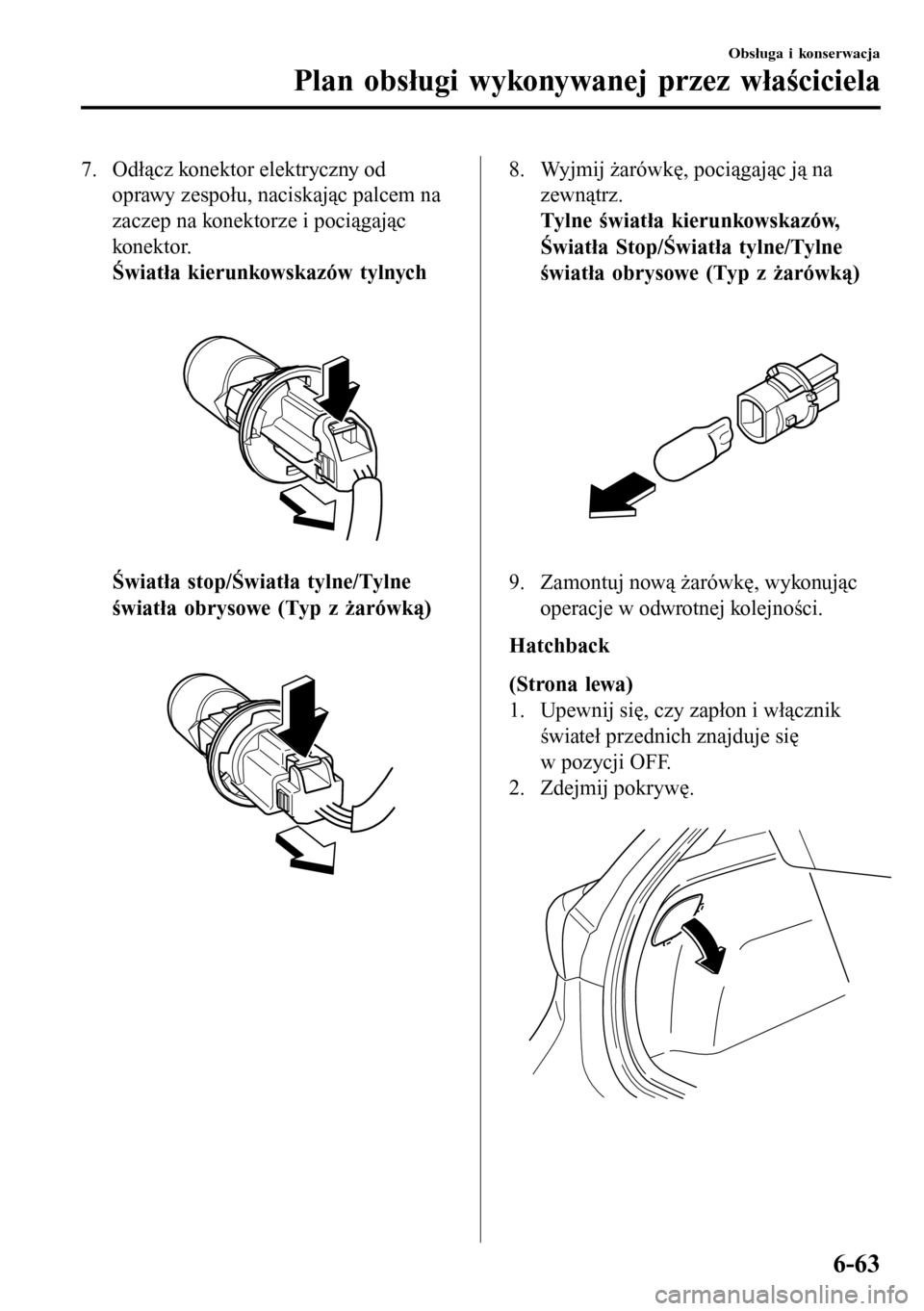

7. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociÄ…gajÄ…c
konektor.
Światła kierunkowskazów tylnych

Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)

8. Wyjmij żarówkę, pociągając ją na
zewnÄ…trz.
Tylne światła kierunkowskazów,
Światła Stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)

9. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Hatchback
(Strona lewa)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Zdejmij pokrywÄ™.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-63

3. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Światła kierunkowskazów tylnych

Światła stop/Światła tylne (typ
z żarówką)

4. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociÄ…gajÄ…c
konektor.
Światła kierunkowskazów tylnych

Światła stop/Światła tylne (typ
z żarówką)

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-64

5. Wyjmij żarówkę, pociągając ją na
zewnÄ…trz.
Tylne światła kierunkowskazów,
Światła Stop/Światła tylne (typ
z żarówką)

6. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
7. Włóż zaczepy pokrywy i zainstaluj ją
na miejscu.

Zaczepy
UWAGA
Sprawdź, czy pokrywa została
poprawnie zamontowana.
(Strona prawa)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Obróć pokrętłem i zdejmij pokrywę.

3. Odkręć śrubę motylkową i śrubę
podnośnika w kierunku przeciwnym
do ruchu wskazówek zegara.

4. Wyjmij podnośnik
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-65

5. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Światła kierunkowskazów tylnych

Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)

6. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociÄ…gajÄ…c
konektor.
Światła kierunkowskazów tylnych

Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-66
